监控摄像头镜头选择与角度、距离关系

监控摄像机镜头角度和距离计算
选用镜头焦距的理论计算：
摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：
(1)f=u·D/U
(2) f=h·D/H
f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度
举例说明：当选用1/2″镜头时，图像尺寸为u=，h=。

镜头至景物距离D=3500mm，景物的实际高度为U=2500mm(景物的实际宽度可由下式算出H=·U，这种关系由摄像机取景器CCD 片决定)。

将以上参数代入公式(1)中，可得f=·3500/2500=，故选用6mm定焦镜头即可。

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系仅供参考。

镜头毫米数与搭配的CCD拍摄视角的对应关系
1/3″CCD搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4″的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

1/3" CCD 搭配镜头拍摄范围的尺寸
摄像机镜头与观察角度，观察距离关系图
监控摄像机镜头的选用。

监控镜头焦距与角度照射距离参数标准化工作室编码[XX968T-XX89628-XJ668-XT689N]镜头选配参考标准在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

比如说，用某定焦镜头可以看清100m远处的钞票的面值。

一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。

举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小
视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所 6MM
4、视角在40度以上用于10-18米左右场所8MM
5、视角在30度以上用于20-30米左右场所12MM 16MM
6、视角在20度以上用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监
控的面积越小(窄)，而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

监控摄像机镜头焦距取本质映照距离的闭系之阳早格
格创做
摄像机的火仄视觉度数及笔曲视觉度数取摄像机CCD靶里尺寸hXυ及镜头焦距f之间犹如下闭系：火仄视觉度数=2arctan (h／2f)；
笔曲视觉度数=2arctan (υ/2f).
监控镜头镜头的跟角度跟距离的比率
相对于孔径
F——光阑F数，F=f/D f=焦距，D=镜头的灵验孔径
监视器隐现5m下物体为准
镜头拆置部位心径为
镜头拆置基准里到中心的距离为
C型镜头拆置到CS交心的摄像机时需删配5mm薄的交圈
*2.8即：F=镜头，拍摄距离为1~4米，拍摄角度为115°.
*3.6即：F=拍摄距离为2~6米拍摄角度93°
#6即F=6mm 拍摄距离为3~15米拍摄角度为53°，#8即F=8mm 拍摄距离为4~20米拍摄角度为40°，#12即F=12mm 拍摄距离为5~25米拍摄角度为25°，#16即F=16mm拍摄距离为5~30米拍摄角度为20°#25：即F=25mm拍摄距离为20~80米拍摄角度为15°。

普通监控摄像头监控的距离和广角范围（监控摄像头距离与范围）在购买摄像头时，经常可以看到有多种焦距的镜头可以选择。

比如2.8mm、4.0mm、6.0mm、8.0mm等。

这些焦距到底代表了什么意思呢？其实，它代表了摄像头可以监控的角度和距离。

也就决定了它的使用场景。

1、摄像头焦距代表的监控范围摄像头的焦距其实就是从镜头到焦点的距离。

这个焦距越大代表摄像头监控的角度越窄，监控的距离越远。

相反，焦距越小代表摄像头监控的角度越宽，监控距离越近。

市面上一般有2.8mm、4mm、6mm、8mm等4种镜头。

从上图可以看到，2.8mm镜头的监控角度为102°，距离为5米。

4mm镜头的监控角度缩小为79°，距离增加到12米。

6mm镜头的监控角度缩小为51°，距离增加到18米。

8mm镜头监控角度进一步缩小为38°，监控距离却增加到了24米。

2、摄像头焦距代表了最清晰点前面说的摄像头监控距离都是能看清图像的最大距离。

而现实中，我们需要清晰的画面。

而分辨清晰不清晰，我们可以通过白天能看清楚人脸或车牌的细节作为判断依据。

从上图来看，2.8mm镜头的最清晰点位3米左右；4mm镜头的最清晰点在6米左右；6mm镜头的最清晰点在9米左右；而8mm镜头的最清晰点在12米左右；3、摄像头焦距代表了监控场景由于摄像头焦距决定了监控范围。

所以，也就决定了他们的监控场景。

2.8mm镜头比较适合应用在类似电梯、小房间等距离要求不高，角度要求较大的场景。

4mm镜头可以用在普通家庭的客厅、卧室都没问题。

6mm镜头比较适合放在狭长的走廊上。

而8mm镜头则比较适合监控长长的围墙、或者道路。

总结摄像头的焦距直接决定了监控的范围，也就决定了它的使用场景。

在现实生活中，我们应该根据需要监控的范围和实际使用情况来选择对应的焦距的镜头。

（完整版）监控镜头焦距与⾓度、照射距离参数镜头选配参考标准在实际应⽤中，经常听到有⽤户提出诸如某摄像机能够“看多远”之类的问题，⽐如100m 500m甚⾄1km远外的物体还能否在监视器上清晰地显⽰出来。

有了前⾯关于镜头的成像尺⼨、焦距及视场⾓等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

⽐如说，⽤某定焦镜头可以看清100 m远处的钞票的⾯值。

⼀般来说，镜头焦距越长，“看”得就越远，但同时视场⾓却变⼩，结果观看的范围变窄了。

举个简单的例⼦，若⽤标准镜头刚好看清远处某⼈的基本特征（是男或是⼥），则换⽤长焦距镜头则可能看清其⾯部特征（是否有痣或疤），但却⽆法看见该⼈穿的是什么裤⼦和鞋（这部分已经“涨”出了画⾯），⽽换⽤⼴⾓镜头则只可能看到画⾯中有⼈（连男⼥都分辨不出），但却可看清该⼈在整个监视场景中的所处的位置，周围还有什么别的⼈物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像⼤⼩可对应于实际观测距离处多⾼或多宽的景物”。

例如，⽤8mn镜头观测10m远处的景物，如果该处有10个⼈站成⼀排则刚好可横向充满整个监视器屏幕。

⼀般情况下，为了能够较为清楚的探测到监视范围内的⽬标并实现⾃动跟踪，⼀般要求在CCD靶⾯上的⽬标⾄少占有三⾏电视线。

若要能分辨出⼈物，则⼀般应要求⼈物的⾯部成像在356m（14in ）监视器上占到12.7mm（0.5in）以上。

在实际应⽤中，经常会有⽤户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选⽤的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

⽽镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的⼤⼩，⽤不同焦距的镜头对同⼀位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺⼨就⼤，反之，配短焦距镜头的摄像机所摄取的景物尺⼨就⼩。

理论上，任何⼀种镜头均可拍摄很远处的物体，并在摄像机的成像靶⾯上成⼀个很⼩的像，但受象素的限制，当成像⼩到⼩于图像传感器的⼀个象素⼤⼩时，便不再能形成被摄物体的像，即便成像有⼏个象素⼤⼩，该像也难以辨别为何物。

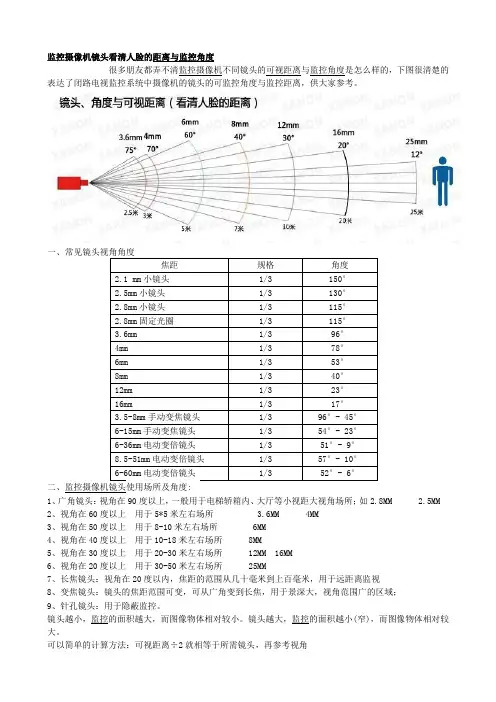

监控摄像机镜头看清人脸的距离与监控角度很多朋友都弄不清监控摄像头不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。

一、常见镜头视角角度焦距规格角度2。

1 mm小镜头1/3150°2。

5mm小镜头1/3130°2。

8mm小镜头1/3115°2。

8mm固定光圈1/3115°3.6mm1/396°4mm1/378°6mm1/353°8mm1/340°12mm 1/323°16mm1/317°3.5—8mm手动变焦镜头1/396°- 45°二、监控摄像头镜头使用场所及角度:1、广角镜头：视角在90度以上,一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2. 5MM2、视角在60度以上用于5*5米左右场所3。

6MM 4MM3、视角在50度以上用于8-10米左右场所6MM4、视角在40度以上用于10-18米左右场所8MM5、视角在30度以上用于20-30米左右场所12MM 16MM6、视角在20度以上用于30—50米左右场所25MM7、长焦镜头:视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视8、变焦镜头：镜头的焦距范围可变,可从广角变到长焦，用于景深大,视角范围广的区域；9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小（窄),而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

监控摄像机镜头看清人脸的距离与监控角度
很多朋友都弄不清监控摄像机不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。

监控镜头镜头的跟角度跟距离的比例
相对孔径
F——光阑F数，F=f/D f=焦距，D=镜头的有效孔径
镜头焦距 2.8mm 3.5mm 4mm 4.8mm 6mm 8mm 1/3”CCD视角86.3°67.4°62°52.2°42.3°32.6°物体距离 4.3m 5.4m 6m 7.3m 9m 12m
镜头焦距 12mm 16mm 25mm 60mm 73.8mm
1/3” CCD视角22.1°17.1°10.6° 3.5° 2.9°
物体距离 18m 25m 38m 120m 150m
以监视器显示5m高物体为准
镜头安装部位口径为25.4mm
镜头安装基准面到焦点的距离为17.526mm
C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈。

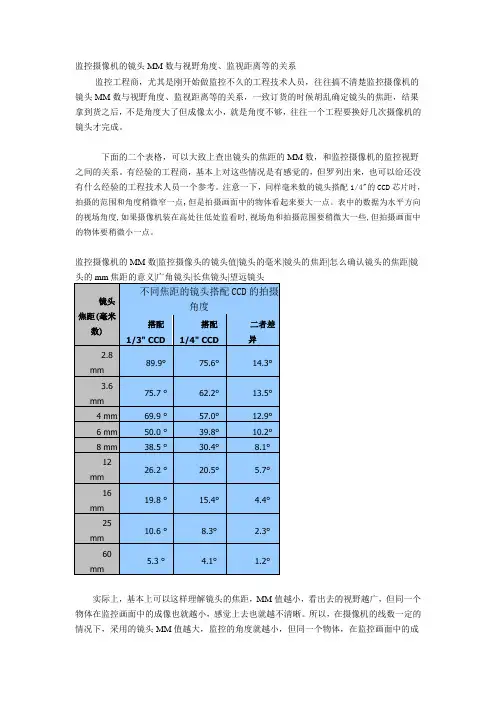

监控摄像机的镜头MM数与视野角度、监视距离等的关系监控工程商，尤其是刚开始做监控不久的工程技术人员，往往搞不清楚监控摄像机的镜头MM数与视野角度、监视距离等的关系，一致订货的时候胡乱确定镜头的焦距，结果拿到货之后，不是角度大了但成像太小，就是角度不够，往往一个工程要换好几次摄像机的镜头才完成。

下面的二个表格，可以大致上查出镜头的焦距的MM数，和监控摄像机的监控视野之间的关系。

有经验的工程商，基本上对这些情况是有感觉的，但罗列出来，也可以给还没有什么经验的工程技术人员一个参考。

注意一下，同样毫米数的镜头搭配1/4"的CCD芯片时，拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点。

表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

监控摄像机的MM数|监控摄像头的镜头值|镜头的毫米|镜头的焦距|怎么确认镜头的焦距|镜实际上，基本上可以这样理解镜头的焦距，MM值越小，看出去的视野越广，但同一个物体在监控画面中的成像也就越小，感觉上去也就越不清晰。

所以，在摄像机的线数一定的情况下，采用的镜头MM值越大，监控的角度就越小，但同一个物体，在监控画面中的成像就越大，看上去的感觉就越清晰。

所以，监控工程中，合理配置监控点，选择合理的镜头焦距，对最终的监控画面的效果，特别是甲方使用单位的满意程度，关系很大。

很多时候，用户都是很天真的，总是要您用最少的摄像机，也就是最低的预算，监控尽可能多的地方。

但在同样线数的摄像机的情况下，监控范围与监控画面的清晰度，是一对不可调和的矛盾，我们自己作为工程商必须理解，同时向甲方讲清楚这个概念，才不会被用户牵着鼻子走，将摄像机的镜头换来换去，将监控布点的方案左改右改，最终闹的双方合作不愉快。

我们可以很清楚的告诉用户，要监控的东西清晰，可以做到的。

但，您要求看得清晰，还要看得范围广，在大家可以接受的造价范围之内，就无能为力了。

监控摄像机镜头角度和距离计算监控摄像机镜头角度和距离是一个非常重要的技术问题，它关系到监控摄像机能否有效监控到需要监控的区域，并能够获取清晰的图像。

在计算监控摄像机镜头角度和距离之前，首先需要明确一些基本概念。

监控摄像机的工作原理是通过摄像机的光学系统将景物反射的光线聚焦在图像传感器上，然后再将光线转化为电信号，最终形成图像。

在摄像机光学系统中，角度是一个重要的参数。

角度指的是从摄像机图像传感器正中心射线出发到达图像边缘的光线所对应的角度。

角度越大，表示摄像机能够拍摄到更广阔的区域；角度越小，表示摄像机的视野范围越小。

摄像机的视野范围主要受到镜头焦距的影响。

焦距是指从摄像机图像传感器到镜头最近焦点的距离，通常用毫米（mm）来表示。

焦距越短，表示摄像机的视野范围越宽广；焦距越长，表示摄像机的视野范围越有限。

现在我们来具体讨论如何计算监控摄像机的镜头角度和距离。

1. 镜头角度计算：镜头角度常用的计算公式是：角度=2arctan（D/2f），其中D表示摄像机的图像传感器对角线尺寸，f表示摄像机的焦距。

进一步解释，首先需要测量或查询摄像机的图像传感器对角线尺寸，例如20mm。

然后需要了解摄像机的焦距，例如50mm。

将这两个数值代入上述公式中进行计算，即可得到摄像机的镜头角度。

2. 镜头距离计算：镜头距离是指从摄像机镜头到被监控区域的水平距离。

镜头距离的计算需要考虑被监控区域的宽度和摄像机的角度。

计算公式为：距离=宽度/（2tan（角度/2）），其中宽度是被监控区域的宽度，角度是摄像机的镜头角度。

例如，被监控区域的宽度为5米，摄像机的镜头角度为60度，将这两个数值代入上述公式中进行计算，即可得到摄像机镜头到被监控区域的水平距离。

需要注意的是，上述计算公式是基于光学理论和几何关系进行推导的，并且假设摄像机的图像传感器和镜头之间的关系是理想的。

在实际应用中，还需要考虑到因摄像机制造商不同、摄像机镜头质量不同等因素带来的误差。

监控摄像头镜头可视距离和角度表监控摄像头镜头可视角度表
监控摄像头镜头可视距离表
监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所6MM
4、视角在40度以上用于10-18米左右场所8MM
5、视角在30度以上用于20-30米左右场所12MM 16MM
6、视角在20度以上用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

镜头选配参考标准在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

比如说，用某定焦镜头可以看清100m远处的钞票的面值。

一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。

举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

理论上，任何一种镜头均可拍摄很远处的物体，并在摄像机的成像靶面上成一个很小的像，但受象素的限制，当成像小到小于图像传感器的一个象素大小时，便不再能形成被摄物体的像，即便成像有几个象素大小，该像也难以辨别为何物。

镜头选配参考标准在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

比如说，用某定焦镜头可以看清100m远处的钞票的面值。

一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。

举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到以上。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

理论上，任何一种镜头均可拍摄很远处的物体，并在摄像机的成像靶面上成一个很小的像，但受象素的限制，当成像小到小于图像传感器的一个象素大小时，便不再能形成被摄物体的像，即便成像有几个象素大小，该像也难以辨别为何物。

镜头选配参考标准镜头大小照射幅度建议照射距离3.6MM 75度3-5米4MM 71度4-6米6MM 48度6-10米8MM 34度10-20米12MM 27度20-30米16MM 20度30-50米在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

比如说，用某定焦镜头可以看清100m远处的钞票的面值。

一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。

举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

监控摄像机镜头焦距与实际照射距离的关系之老阳三
干创作
摄像机的水平视觉度数及垂直视觉度数与摄像机CCD靶面尺寸hXυ及镜头焦距f之间有如下关系：水平视觉度数=2arctan (h／2f)；
垂直视觉度数=2arctan (υ/2f).
监控镜头镜头的跟角度跟距离的比例
相对孔径
F——光阑F数,F=f/D f=焦距,D=镜头的有效孔径
监视器显示5m高物体为准
镜头装置部位口径为25.4mm
镜头装置基准面到焦点的距离为17.526mm
C型镜头装置到CS接口的摄像机时需增配5mm厚的接圈
*2.8即：F=2.8mm镜头,拍摄距离为1~4米,拍摄角度为115°.
*3.6即： F=3.6mm拍摄距离为2~6米拍摄角度93°
#6即F=6mm 拍摄距离为3~15米拍摄角度为53°,#8即F=8mm 拍摄距离为4~20米拍摄角度为40°,#12即F=12mm拍摄距离为5~25米拍摄角度为25°,#16即F=16mm拍摄距离为5~30米拍摄角度为20°#25：即F=25mm拍摄距离为20~80米拍摄角度为15°。

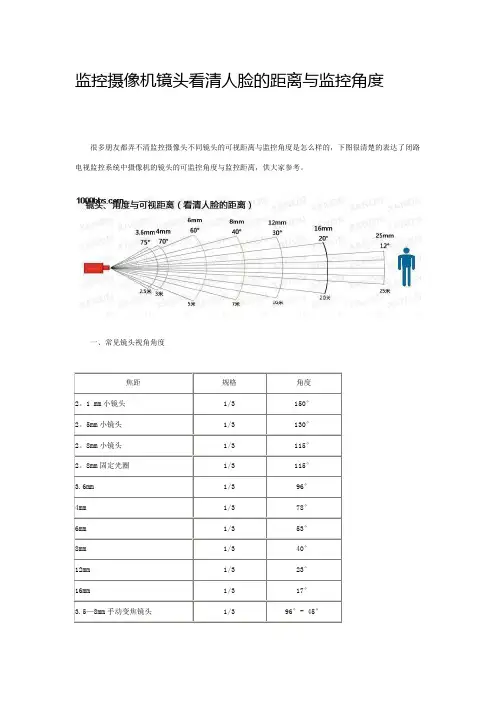

监控摄像机镜头看清人脸的距离与监控角度
很多朋友都弄不清监控摄像机不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。

一、常见镜头视角角度
二、监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所 6MM
4、视角在40度以上用于10-18米左右场所 8MM
5、视角在30度以上用于20-30米左右场所 12MM 16MM
6、视角在20度以上用于30-50米左右场所 25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。
