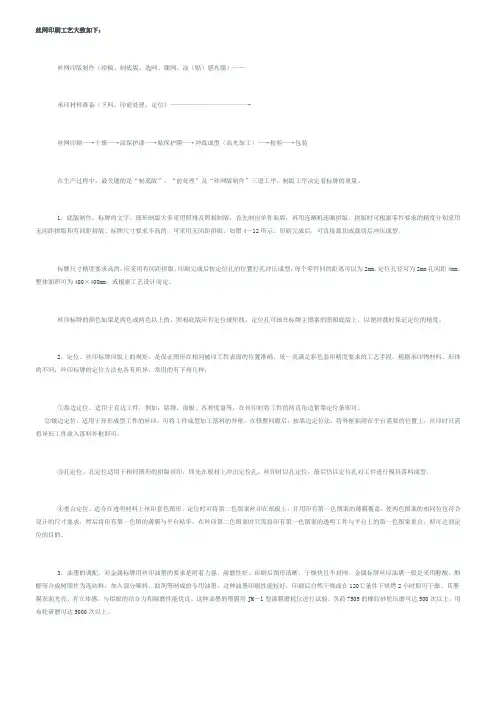

第五章：丝网版印刷工艺

丝网印刷工艺大致如下：丝网印版制作（绘稿、制底版、选网、绷网、涂（贴）感光膜）——承印材料准备（下料、印前处理、定位）————————————→丝网印刷—→干燥—→涂保护漆—→贴保护膜—→冲裁成型（高光加工）—→检验—→包装在生产过程中，最关键的是“制底版”、“前处理”及“丝网版制作”三道工序。

制版工序决定着标牌的质量。

1．底版制作。

标牌的文字、图形制版大多采用照排及照相制版，首先制出单件原版，再用连晒机连晒拼版。

拼版时可根据零件要求的精度分别采用无间距拼版和有间距拼版。

标牌尺寸要求不高的，可采用无间距拼版，如图4－12所示。

印刷完成后，可直接裁切或裁切后冲压成型。

标牌尺寸精度要求高的，应采用有间距拼版，印刷完成后按定位孔的位置打孔冲压成型，每个零件间的距离可以为2mm，定位孔径可为2mm孔间距4mm，整体面积可为400×400mm，或根据工艺设计而定。

丝印标牌的颜色如果是两色或两色以上的，照相底版应有定位规矩线，定位孔可画在标牌主图案的照相底版上，以便冲裁时保证定位的精度。

2．定位。

丝印标牌印版上的规矩，是保证图形在相同被印工件表面的位置准确、统一及满足彩色套印精度要求的工艺手段。

根据承印物材料、形体的不同，丝印标牌的定位方法也各有所异，常用的有下列几种：①靠边定位。

适用于直边工件，例如：铭牌、面板、各种度盘等，在丝印时将工件的两直角边紧靠定位条即可。

②镶边定位。

适用于异形成型工件的丝印，可将工件成型加工落料的外框，在修整间隙后，按靠边定位法，将外框粘附在平台需要的位置上，丝印时只需将异形工件放入落料外框即可。

③孔定位。

孔定位适用于相同图形的拼版丝印，即先在板材上冲出定位孔，丝印时以孔定位，最后仍以定位孔对工件进行模具落料成型。

④重合定位。

适合在透明材料上丝印套色图形。

定位时可将第二色图案丝印在纸板上，并用印有第一色图案的薄膜覆盖，使两色图案的相同位包符合设计的尺寸要求，然后将印有第一色图的薄膜与平台粘牢，在丝印第二色图案时只需将印有第一色图案的透明工件与平台上的第一色图案重合，即可达到定位的目的。

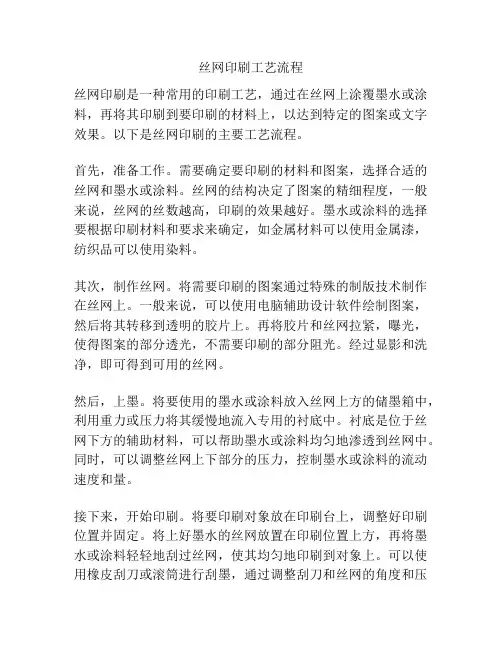

丝网印刷工艺流程丝网印刷是一种常用的印刷工艺，通过在丝网上涂覆墨水或涂料，再将其印刷到要印刷的材料上，以达到特定的图案或文字效果。

以下是丝网印刷的主要工艺流程。

首先，准备工作。

需要确定要印刷的材料和图案，选择合适的丝网和墨水或涂料。

丝网的结构决定了图案的精细程度，一般来说，丝网的丝数越高，印刷的效果越好。

墨水或涂料的选择要根据印刷材料和要求来确定，如金属材料可以使用金属漆，纺织品可以使用染料。

其次，制作丝网。

将需要印刷的图案通过特殊的制版技术制作在丝网上。

一般来说，可以使用电脑辅助设计软件绘制图案，然后将其转移到透明的胶片上。

再将胶片和丝网拉紧，曝光，使得图案的部分透光，不需要印刷的部分阻光。

经过显影和洗净，即可得到可用的丝网。

然后，上墨。

将要使用的墨水或涂料放入丝网上方的储墨箱中，利用重力或压力将其缓慢地流入专用的衬底中。

衬底是位于丝网下方的辅助材料，可以帮助墨水或涂料均匀地渗透到丝网中。

同时，可以调整丝网上下部分的压力，控制墨水或涂料的流动速度和量。

接下来，开始印刷。

将要印刷对象放在印刷台上，调整好印刷位置并固定。

将上好墨水的丝网放置在印刷位置上方，再将墨水或涂料轻轻地刮过丝网，使其均匀地印刷到对象上。

可以使用橡皮刮刀或滚筒进行刮墨，通过调整刮刀和丝网的角度和压力来控制墨水或涂料的厚度和印刷效果。

最后，干燥和固化。

印刷完成后，将印刷对象放置在通风良好的地方，待墨水或涂料完全干燥。

根据墨水或涂料的种类，可以采用自然干燥或辅助设备进行加热和固化，如使用烤箱或紫外线灯。

丝网印刷具有操作简单、成本较低、可印刷多种材料和复杂图案等优点，广泛应用于纺织品、陶瓷、玻璃、电子产品等行业。

然而，也需要注意，丝网印刷需要选用合适的丝网和墨水或涂料，并且掌握好印刷参数和操作技巧，才能得到良好的印刷效果。

第1篇第一章引言印刷作为一种古老的传播方式，自从发明以来，就以其独特的魅力和广泛的应用领域，成为了人类文明进步的重要标志。

随着科技的不断发展，印刷工艺也在不断地更新和进步。

本教程旨在介绍印刷工艺的基本原理、流程、设备和材料，为印刷行业从业者提供实用的参考。

第二章印刷原理2.1 印刷的基本概念印刷是一种将图文或图案从原稿转移到承印物上的技术。

它包括以下几个基本概念：（1）原稿：印刷的原始材料，如纸张、胶片等。

（2）承印物：用于印刷的物体，如纸张、塑料、金属等。

（3）印刷版：用于将图文或图案转移到承印物上的模具。

（4）油墨：印刷过程中使用的粘稠物质，用于将图文或图案转移到承印物上。

2.2 印刷的基本原理印刷的基本原理是利用油墨的粘附性和油水不相容性，将图文或图案从印刷版转移到承印物上。

具体过程如下：（1）印版：印版上的图文部分和非图文部分分别吸附油墨和水。

（2）着墨：印版在油墨中滚动，图文部分吸附油墨，非图文部分吸附水。

（3）分离：印版与水辊接触，图文部分的油墨被水辊带走，非图文部分的油墨则留在印版上。

（4）转印：印版与承印物接触，图文部分的油墨转移到承印物上。

（5）干燥：承印物上的油墨通过加热或自然干燥，固化成图文。

第三章印刷工艺流程3.1 印前准备印前准备是印刷工艺流程的第一步，主要包括以下几个方面：（1）原稿处理：对原稿进行扫描、分色、修图等处理。

（2）设计制作：根据原稿内容，设计出符合印刷要求的图文。

（3）制版：将设计好的图文制作成印刷版。

3.2 印刷过程印刷过程主要包括以下几个步骤：（1）装版：将印刷版安装在印刷机上。

（2）上墨：将油墨涂覆在印刷版上。

（3）印刷：将承印物通过印刷机，使图文转移到承印物上。

（4）干燥：对印刷好的承印物进行干燥处理。

3.3 印后加工印后加工是指在印刷完成后，对承印物进行的一系列加工处理，如裁剪、装订、覆膜、烫金等。

第四章印刷设备与材料4.1 印刷设备印刷设备是印刷工艺中的重要组成部分，主要包括以下几个方面：（1）印前设备：如扫描仪、分色机、制版机等。

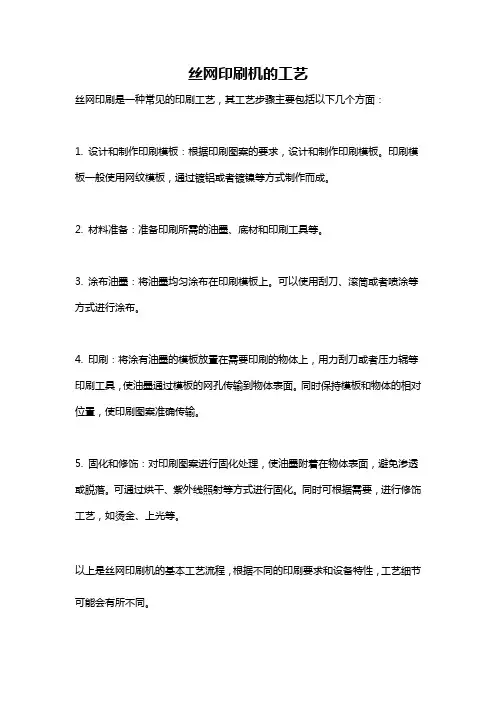

丝网印刷机的工艺
丝网印刷是一种常见的印刷工艺，其工艺步骤主要包括以下几个方面：
1. 设计和制作印刷模板：根据印刷图案的要求，设计和制作印刷模板。

印刷模板一般使用网纹模板，通过镀铝或者镀镍等方式制作而成。

2. 材料准备：准备印刷所需的油墨、底材和印刷工具等。

3. 涂布油墨：将油墨均匀涂布在印刷模板上。

可以使用刮刀、滚筒或者喷涂等方式进行涂布。

4. 印刷：将涂有油墨的模板放置在需要印刷的物体上，用力刮刀或者压力辊等印刷工具，使油墨通过模板的网孔传输到物体表面。

同时保持模板和物体的相对位置，使印刷图案准确传输。

5. 固化和修饰：对印刷图案进行固化处理，使油墨附着在物体表面，避免渗透或脱落。

可通过烘干、紫外线照射等方式进行固化。

同时可根据需要，进行修饰工艺，如烫金、上光等。

以上是丝网印刷机的基本工艺流程，根据不同的印刷要求和设备特性，工艺细节可能会有所不同。

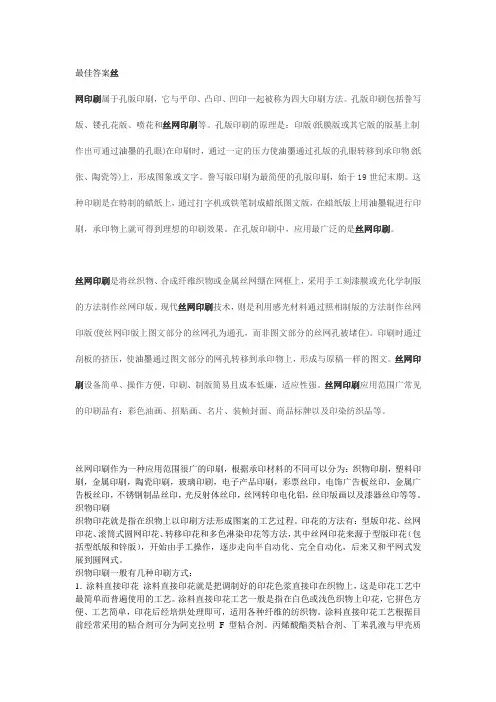

最佳答案丝网印刷属于孔版印刷，它与平印、凸印、凹印一起被称为四大印刷方法。

孔版印刷包括誊写版、镂孔花版、喷花和丝网印刷等。

孔版印刷的原理是：印版(纸膜版或其它版的版基上制作出可通过油墨的孔眼)在印刷时，通过一定的压力使油墨通过孔版的孔眼转移到承印物(纸张、陶瓷等)上，形成图象或文字。

誊写版印刷为最简便的孔版印刷，始于19世纪末期。

这种印刷是在特制的蜡纸上，通过打字机或铁笔制成蜡纸图文版，在蜡纸版上用油墨辊进行印刷，承印物上就可得到理想的印刷效果。

在孔版印刷中，应用最广泛的是丝网印刷。

丝网印刷是将丝织物、合成纤维织物或金属丝网绷在网框上，采用手工刻漆膜或光化学制版的方法制作丝网印版。

现代丝网印刷技术，则是利用感光材料通过照相制版的方法制作丝网印版(使丝网印版上图文部分的丝网孔为通孔，而非图文部分的丝网孔被堵住)。

印刷时通过刮板的挤压，使油墨通过图文部分的网孔转移到承印物上，形成与原稿一样的图文。

丝网印刷设备简单、操作方便，印刷、制版简易且成本低廉，适应性强。

丝网印刷应用范围广常见的印刷品有：彩色油画、招贴画、名片、装帧封面、商品标牌以及印染纺织品等。

丝网印刷作为一种应用范围很广的印刷，根据承印材料的不同可以分为：织物印刷，塑料印刷，金属印刷，陶瓷印刷，玻璃印刷，电子产品印刷，彩票丝印，电饰广告板丝印，金属广告板丝印，不锈钢制品丝印，光反射体丝印，丝网转印电化铝，丝印版画以及漆器丝印等等。

织物印刷织物印花就是指在织物上以印刷方法形成图案的工艺过程。

印花的方法有：型版印花、丝网印花、滚筒式圆网印花、转移印花和多色淋染印花等方法，其中丝网印花来源于型版印花（包括型纸版和锌版），开始由手工操作，逐步走向半自动化、完全自动化，后来又和平网式发展到圆网式。

织物印刷一般有几种印刷方式：1．涂料直接印花涂料直接印花就是把调制好的印花色浆直接印在织物上，这是印花工艺中最简单而普遍使用的工艺。

涂料直接印花工艺一般是指在白色或浅色织物上印花，它拼色方便、工艺简单，印花后经培烘处理即可，适用各种纤维的纺织物。

第一章丝网印刷概述第一节丝网印刷原理丝网印刷是种古老的印刷方法.其印刷的基本原理是:丝网印版的部分网孔能够透过油墨，漏印至承印物上，印版上其余部分的网孔堵死，不能透过油墨，在承印物上形成空白.传统的制版方法是手工的，现代较普遍使用的光化学制版法.这种制版方法，以丝网为支撑体，将丝网绷紧在网框上，然后在涂布感光胶，形成感光版膜，再将样图底版密合在版膜上晒版，经曝光、显影，印版上不需过墨的部分受光形成固化版膜，将网孔封住，印刷时不透墨；印版上需要过墨的部分的网孔不封闭，印刷时油墨透过，在承印物上形成墨迹，如图1-1所示.1---丝网印刷2----网框3---刮版4-----油墨5---印刷台6----承印物7----墨迹8---印版与承印物的间隙印刷时在丝网印版的一端倒入油墨，油墨在无外力的作用下不会自行通过网孔漏在承印物上，当用刮墨板以一定的倾斜角度及压力刮动油墨时，油墨通过网版转移到网版下的承印物上，从而实现图像复制.孔版印刷与凸版印刷、凹版印刷、平版印刷并称现代四大印刷术，丝网印刷是孔版印刷术中的一种主要印刷方法.与丝网印刷同属孔版印刷术的印刷方法还有誉写版印刷、打字蜡版印刷、镂空版印刷、喷花印刷。

丝网印刷的别名有许多，如丝漆印刷、绢屏印刷、贴纱印刷、筛网印刷等等。

丝网印刷最初用蚕丝为网材，故在国际上早期称丝网印刷为Silk Screen Printing(绢网印刷).如今国际联机情报检索目录中，仍沿用这一名称.但在书刊出版中，自从网材被大量的合成丝网替代后。

就改用Screen Printing(丝网印刷)了。

平、凹、凸三种印刷方式都是由印版将油墨转移到承印物上的印刷方式，而丝网印刷则是通过印版图像的网孔，使油墨漏印到承印物上的印刷方式。

所以丝网印刷可使用的油墨种类越来越多，承印物也不仅限于纸类，金属、塑料、木材等都可进行丝网印刷。

誉写版印刷原理与丝网印刷一样，不同的是誉写版不采用丝网做版.织物印染则同丝网印刷一样采用丝网做版，图像复制过程也几乎是相同的，只是印染不使用印刷油墨而采用印花浆。

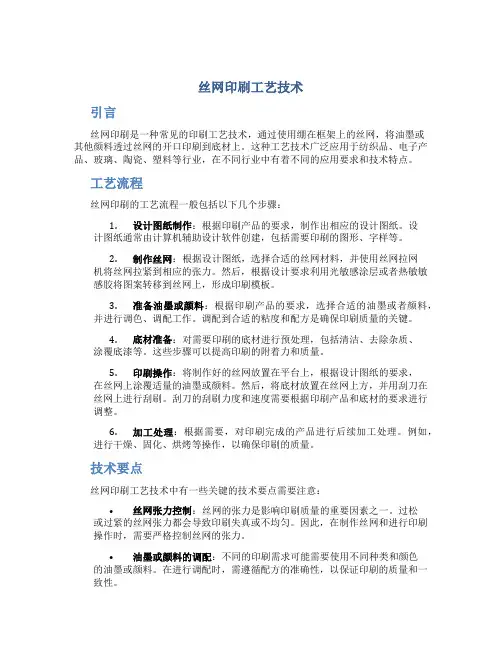

丝网印刷工艺技术引言丝网印刷是一种常见的印刷工艺技术，通过使用绷在框架上的丝网，将油墨或其他颜料透过丝网的开口印刷到底材上。

这种工艺技术广泛应用于纺织品、电子产品、玻璃、陶瓷、塑料等行业，在不同行业中有着不同的应用要求和技术特点。

工艺流程丝网印刷的工艺流程一般包括以下几个步骤：1.设计图纸制作：根据印刷产品的要求，制作出相应的设计图纸。

设计图纸通常由计算机辅助设计软件创建，包括需要印刷的图形、字样等。

2.制作丝网：根据设计图纸，选择合适的丝网材料，并使用丝网拉网机将丝网拉紧到相应的张力。

然后，根据设计要求利用光敏感涂层或者热敏敏感胶将图案转移到丝网上，形成印刷模板。

3.准备油墨或颜料：根据印刷产品的要求，选择合适的油墨或者颜料，并进行调色、调配工作。

调配到合适的粘度和配方是确保印刷质量的关键。

4.底材准备：对需要印刷的底材进行预处理，包括清洁、去除杂质、涂覆底漆等。

这些步骤可以提高印刷的附着力和质量。

5.印刷操作：将制作好的丝网放置在平台上，根据设计图纸的要求，在丝网上涂覆适量的油墨或颜料。

然后，将底材放置在丝网上方，并用刮刀在丝网上进行刮刷。

刮刀的刮刷力度和速度需要根据印刷产品和底材的要求进行调整。

6.加工处理：根据需要，对印刷完成的产品进行后续加工处理。

例如，进行干燥、固化、烘烤等操作，以确保印刷的质量。

技术要点丝网印刷工艺技术中有一些关键的技术要点需要注意：•丝网张力控制：丝网的张力是影响印刷质量的重要因素之一。

过松或过紧的丝网张力都会导致印刷失真或不均匀。

因此，在制作丝网和进行印刷操作时，需要严格控制丝网的张力。

•油墨或颜料的调配：不同的印刷需求可能需要使用不同种类和颜色的油墨或颜料。

在进行调配时，需遵循配方的准确性，以保证印刷的质量和一致性。

•刮刀的选择和调整：刮刀的硬度、刮角和刮口的调整会影响印刷的效果。

选择合适的刮刀，并根据印刷要求进行调整，可以提高印刷质量。

•底材的特性和预处理：不同的底材有着不同的特性和处理要求。

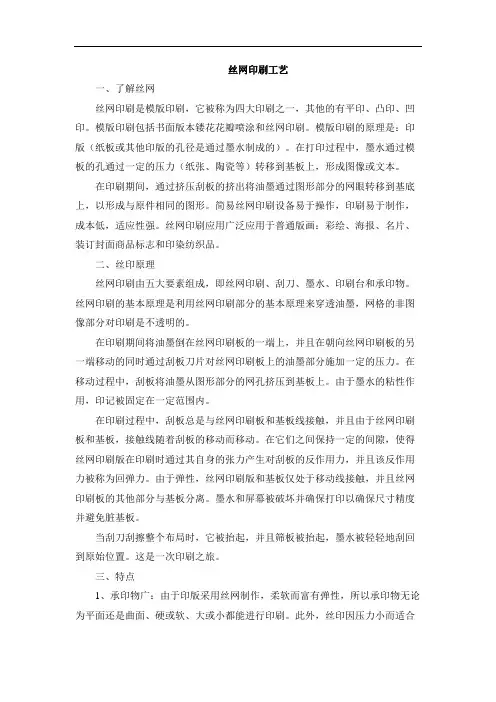

丝网印刷工艺一、了解丝网丝网印刷是模版印刷，它被称为四大印刷之一，其他的有平印、凸印、凹印。

模版印刷包括书面版本镂花花瓣喷涂和丝网印刷。

模版印刷的原理是：印版（纸板或其他印版的孔径是通过墨水制成的）。

在打印过程中，墨水通过模板的孔通过一定的压力（纸张、陶瓷等）转移到基板上，形成图像或文本。

在印刷期间，通过挤压刮板的挤出将油墨通过图形部分的网眼转移到基底上，以形成与原件相同的图形。

简易丝网印刷设备易于操作，印刷易于制作，成本低，适应性强。

丝网印刷应用广泛应用于普通版画：彩绘、海报、名片、装订封面商品标志和印染纺织品。

二、丝印原理丝网印刷由五大要素组成，即丝网印刷、刮刀、墨水、印刷台和承印物。

丝网印刷的基本原理是利用丝网印刷部分的基本原理来穿透油墨，网格的非图像部分对印刷是不透明的。

在印刷期间将油墨倒在丝网印刷板的一端上，并且在朝向丝网印刷板的另一端移动的同时通过刮板刀片对丝网印刷板上的油墨部分施加一定的压力。

在移动过程中，刮板将油墨从图形部分的网孔挤压到基板上。

由于墨水的粘性作用，印记被固定在一定范围内。

在印刷过程中，刮板总是与丝网印刷板和基板线接触，并且由于丝网印刷板和基板，接触线随着刮板的移动而移动。

在它们之间保持一定的间隙，使得丝网印刷版在印刷时通过其自身的张力产生对刮板的反作用力，并且该反作用力被称为回弹力。

由于弹性，丝网印刷版和基板仅处于移动线接触，并且丝网印刷板的其他部分与基板分离。

墨水和屏幕被破坏并确保打印以确保尺寸精度并避免脏基板。

当刮刀刮擦整个布局时，它被抬起，并且筛板被抬起，墨水被轻轻地刮回到原始位置。

这是一次印刷之旅。

三、特点1、承印物广：由于印版采用丝网制作，柔软而富有弹性，所以承印物无论为平面还是曲面、硬或软、大或小都能进行印刷。

此外，丝印因压力小而适合印刷易碎，易变形承印物。

2、墨层厚且遮盖力强：丝印墨层之厚，其他印刷方法无可比。

用白色遮盖下面的底色时若采用普通印刷方法则需在同一部位上印3~4次，而丝印只要一次即可完成。
