丝网印刷工艺大致如下：丝网印版制作（绘稿、制底版、选网、绷网、涂（贴）感光膜）——承印材料准备（下料、印前处理、定位）————————————→丝网印刷—→干燥—→涂保护漆—→贴保护膜—→冲裁成型（高光加工）—→检验—→包装在生产过程中，最关键的是“制底版”、“前处理”及“丝网版制作”三道工序。
制版工序决定着标牌的质量。
1．底版制作。
标牌的文字、图形制版大多采用照排及照相制版，首先制出单件原版，再用连晒机连晒拼版。
拼版时可根据零件要求的精度分别采用无间距拼版和有间距拼版。
标牌尺寸要求不高的，可采用无间距拼版，如图4－12所示。
印刷完成后，可直接裁切或裁切后冲压成型。
标牌尺寸精度要求高的，应采用有间距拼版，印刷完成后按定位孔的位置打孔冲压成型，每个零件间的距离可以为2mm，定位孔径可为2mm孔间距4mm，整体面积可为400×400mm，或根据工艺设计而定。
丝印标牌的颜色如果是两色或两色以上的，照相底版应有定位规矩线，定位孔可画在标牌主图案的照相底版上，以便冲裁时保证定位的精度。
2．定位。
丝印标牌印版上的规矩，是保证图形在相同被印工件表面的位置准确、统一及满足彩色套印精度要求的工艺手段。
根据承印物材料、形体的不同，丝印标牌的定位方法也各有所异，常用的有下列几种：①靠边定位。
适用于直边工件，例如：铭牌、面板、各种度盘等，在丝印时将工件的两直角边紧靠定位条即可。
②镶边定位。
适用于异形成型工件的丝印，可将工件成型加工落料的外框，在修整间隙后，按靠边定位法，将外框粘附在平台需要的位置上，丝印时只需将异形工件放入落料外框即可。
③孔定位。
孔定位适用于相同图形的拼版丝印，即先在板材上冲出定位孔，丝印时以孔定位，最后仍以定位孔对工件进行模具落料成型。
④重合定位。
适合在透明材料上丝印套色图形。
定位时可将第二色图案丝印在纸板上，并用印有第一色图案的薄膜覆盖，使两色图案的相同位包符合设计的尺寸要求，然后将印有第一色图的薄膜与平台粘牢，在丝印第二色图案时只需将印有第一色图案的透明工件与平台上的第一色图案重合，即可达到定位的目的。
丝网的印刷工艺有哪些
丝网印刷是一种常见的印刷工艺，其主要分为以下几种：
1. 手工印刷：手动把印刷网版放在印刷物表面，然后用刮刀或刷子刮印刷油墨到版上，实现印刷。
2. 机械印刷：使用机械设备自动印刷，可以获得更高的印刷速度和精度，通常用于大批量印刷。
3. 网压印刷：将形状适合的托辊或套印轮，在压力作用下把网版压印到物体表面，然后刮印刷油墨，实现印刷。
4. 喷涂印刷：将印刷油墨喷涂在物体表面，然后通过丝网印刷来控制印刷区域，适合于印刷复杂的图形和曲面。
5. 弹性印刷：通过控制印刷网版的弹性来实现印刷效果，适用于印刷由多种不同颜色组成的图形。
6. 激光印刷：通过激光技术将印刷油墨直接烧制在物体表面，具有高效、精准、无污染、持久等特点。

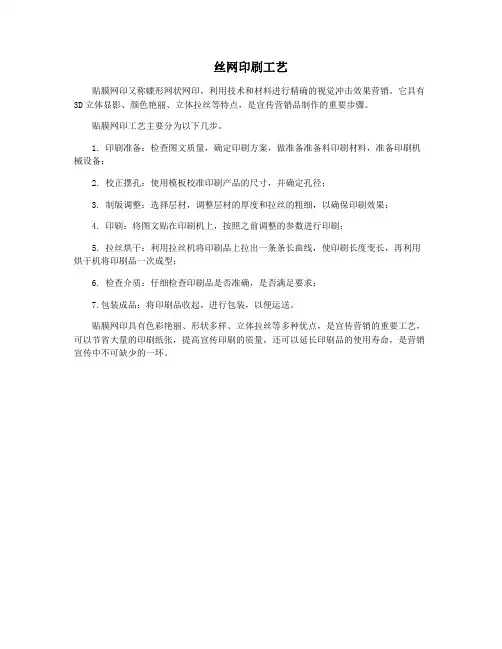

丝网印刷工艺
贴膜网印又称蝶形网状网印，利用技术和材料进行精确的视觉冲击效果营销。
它具有3D立体显影、颜色艳丽、立体拉丝等特点，是宣传营销品制作的重要步骤。
贴膜网印工艺主要分为以下几步。
1. 印刷准备：检查图文质量，确定印刷方案，做准备准备料印刷材料，准备印刷机械设备；
2. 校正摆孔：使用模板校准印刷产品的尺寸，并确定孔径；
3. 制版调整：选择层材，调整层材的厚度和拉丝的粗细，以确保印刷效果；
4. 印刷：将图文贴在印刷机上，按照之前调整的参数进行印刷；
5. 拉丝烘干：利用拉丝机将印刷品上拉出一条条长曲线，使印刷长度变长，再利用烘干机将印刷品一次成型；
6. 检查介质：仔细检查印刷品是否准确，是否满足要求；
7.包装成品：将印刷品收起，进行包装，以便运送。
贴膜网印具有色彩艳丽、形状多样、立体拉丝等多种优点，是宣传营销的重要工艺，可以节省大量的印刷纸张，提高宣传印刷的质量，还可以延长印刷品的使用寿命，是营销宣传中不可缺少的一环。

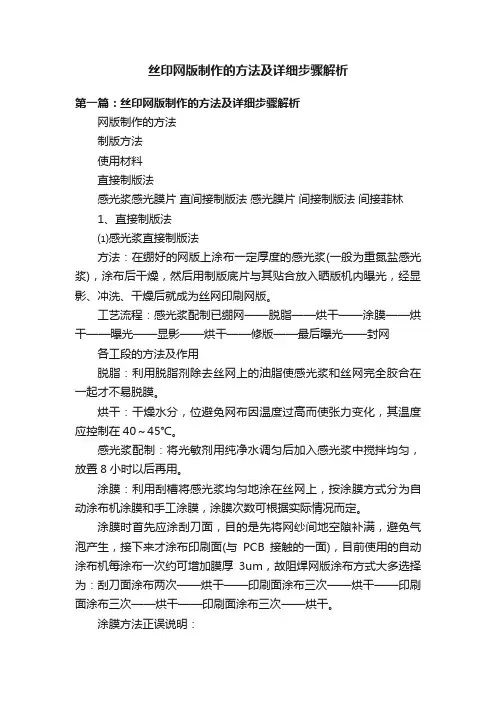

丝印网版制作的方法及详细步骤解析第一篇：丝印网版制作的方法及详细步骤解析网版制作的方法制版方法使用材料直接制版法感光浆感光膜片直间接制版法感光膜片间接制版法间接菲林1、直接制版法⑴感光浆直接制版法方法：在绷好的网版上涂布一定厚度的感光浆(一般为重氮盐感光浆)，涂布后干燥，然后用制版底片与其贴合放入晒版机内曝光，经显影、冲洗、干燥后就成为丝网印刷网版。
工艺流程：感光浆配制已绷网——脱脂——烘干——涂膜——烘干——曝光——显影——烘干——修版——最后曝光——封网各工段的方法及作用脱脂：利用脱脂剂除去丝网上的油脂使感光浆和丝网完全胶合在一起才不易脱膜。
烘干：干燥水分，位避免网布因温度过高而使张力变化，其温度应控制在40～45℃。
感光浆配制：将光敏剂用纯净水调匀后加入感光浆中搅拌均匀，放置8小时以后再用。
涂膜：利用刮槽将感光浆均匀地涂在丝网上，按涂膜方式分为自动涂布机涂膜和手工涂膜，涂膜次数可根据实际情况而定。
涂膜时首先应涂刮刀面，目的是先将网纱间地空隙补满，避免气泡产生，接下来才涂布印刷面(与PCB接触的一面)，目前使用的自动涂布机每涂布一次约可增加膜厚3um，故阻焊网版涂布方式大多选择为：刮刀面涂布两次——烘干——印刷面涂布三次——烘干——印刷面涂布三次——烘干——印刷面涂布三次——烘干。
涂膜方法正误说明：A.正确的涂膜刮刀面、印刷面厚度适宜，符合要求。
B.薄的涂膜(印刷面)缺点：耐用性差。
C.刮刀面涂膜太厚缺点：因刮刀面感光浆太厚，使感光不均，显影时水冲洗后，表面粗糙油墨灌入膜层，使膜层脱落，导致网版寿命减短。
D.刮刀面涂膜太薄缺点：耐用性差。
烘干：使感光浆干燥均匀，避免感光浆外干内湿，温度过高会让外面感光浆先干而里面未干，而使网版寿命减短，其温度应保持在40~45℃，时间10分钟左右，根据不同的膜厚适当调整烘干时间。
曝光：适当的曝光可使感光浆感光聚合，通过底版显影出清晰的图像。
影响网版质量的因素：A.正确的曝光能量B.曝光及的抽真空度C.曝光机玻璃的清洁一般曝光能量用曝光时间来调节，制作中应根据网版目数、膜厚采用分级曝光法通过使用曝光测算片来测定各类网版的正确曝光时间。

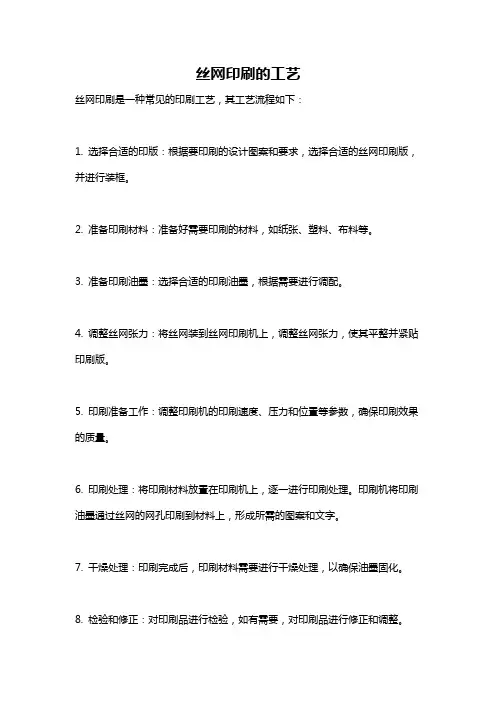

丝网印刷的工艺
丝网印刷是一种常见的印刷工艺，其工艺流程如下：
1. 选择合适的印版：根据要印刷的设计图案和要求，选择合适的丝网印刷版，并进行装框。
2. 准备印刷材料：准备好需要印刷的材料，如纸张、塑料、布料等。
3. 准备印刷油墨：选择合适的印刷油墨，根据需要进行调配。
4. 调整丝网张力：将丝网装到丝网印刷机上，调整丝网张力，使其平整并紧贴印刷版。
5. 印刷准备工作：调整印刷机的印刷速度、压力和位置等参数，确保印刷效果的质量。
6. 印刷处理：将印刷材料放置在印刷机上，逐一进行印刷处理。
印刷机将印刷油墨通过丝网的网孔印刷到材料上，形成所需的图案和文字。
7. 干燥处理：印刷完成后，印刷材料需要进行干燥处理，以确保油墨固化。
8. 检验和修正：对印刷品进行检验，如有需要，对印刷品进行修正和调整。
以上是丝网印刷的一般工艺流程，具体操作可能根据不同的印刷需求和设备而有所差异。
丝网印刷工艺流程介绍１．丝网印刷工艺安排丝网印刷属于直接印刷方式，工艺安排有三种：①纸板→丝网印刷→印后加工，即首先在瓦楞纸板或其它纸板上进行丝网印刷，然后根据需要制作成纸箱、纸盒产品；②纸箱→丝网印刷，即直接在已制作好的瓦楞纸箱或其它纸箱、纸盒上进行丝网印刷；③二次加工，即首先在面纸板上进行丝网印刷，然后根据需要制作成瓦楞纸板，再作成纸箱、纸盒产品。
２．丝网印刷特点①适应性广：丝网印刷幅面可大可小；②墨色厚实：在所有印刷工艺中，丝网印刷墨层最厚，饱和度高，专色印刷效果更佳；③成本低：丝网印刷制版容易，印刷工艺简单；④印刷品质量稳定；⑤生产效率低：丝网印刷速度慢，不适合联机生产；⑥图像精度低：丝网印刷分辨率不高，常规加网线数２４线／厘米～３２线／厘米。
３．丝网印刷适用范围丝网印刷适用于小批量生产，印刷外观要求较高、纸板厚度不限、不损害强度的包装产品。
丝网印刷工艺１．丝网版制作（１）丝网选择①尼龙丝网：尼龙丝网强度高，耐磨性较高，耐碱性较高，耐酸性稍差，油墨透过性好，丝线直径小，弹性好，印迹鲜明；②涤纶丝网：涤纶丝网稳定性好，强度高，耐腐蚀，性能优于尼龙丝网，绷网张力高，适合高精印刷；③不锈钢丝网：不锈钢丝网强度高，稳定性好，丝径小，网目高，耐抗性好，寿命长，弹性差，受冲击易破裂，适合精密印刷，不适合曲面印刷；④镀镍涤纶丝网：镀镍涤纶丝网综合了涤纶丝网和不锈钢丝网的长处，适用性广，价格适中，耐腐蚀性差。
丝网有平织、斜纹织、半绞织、全绞织。
白色丝网曝光时易引起漫反射，金黄、红、琥珀色吸收紫外线，可防光晕。
丝网网目数有３０目／厘米、４０目／厘米、６０目／厘米、８０目／厘米、１２０目／厘米、１４０目／厘米和１６０目／厘米等几种，一般情况下，网目数大，网丝直经小。
细丝密网，分辨率高；粗丝粗网分辨率低。
印刷曲面时，用弹性大的丝网，如尼龙网；印刷吸收性大承印物时，用网孔面积大的丝网；印刷光滑面时，用高弹力、高张力的丝网；印刷粗糙面时，用低网目的丝网；印刷精度高的印刷品时，用低延伸率、高张力的丝网；印刷招牌、纺织品、针织品时，用２８目／厘米～７８目／厘米丝网；印刷纸、金属、玻璃、皮革、塑料时，用４０目／厘米～１４０目／厘米丝网。
丝网印刷工艺技术引言丝网印刷是一种常见的印刷工艺技术，通过使用绷在框架上的丝网，将油墨或其他颜料透过丝网的开口印刷到底材上。
这种工艺技术广泛应用于纺织品、电子产品、玻璃、陶瓷、塑料等行业，在不同行业中有着不同的应用要求和技术特点。
工艺流程丝网印刷的工艺流程一般包括以下几个步骤：1.设计图纸制作：根据印刷产品的要求，制作出相应的设计图纸。
设计图纸通常由计算机辅助设计软件创建，包括需要印刷的图形、字样等。
2.制作丝网：根据设计图纸，选择合适的丝网材料，并使用丝网拉网机将丝网拉紧到相应的张力。
然后，根据设计要求利用光敏感涂层或者热敏敏感胶将图案转移到丝网上，形成印刷模板。
3.准备油墨或颜料：根据印刷产品的要求，选择合适的油墨或者颜料，并进行调色、调配工作。
调配到合适的粘度和配方是确保印刷质量的关键。
4.底材准备：对需要印刷的底材进行预处理，包括清洁、去除杂质、涂覆底漆等。
这些步骤可以提高印刷的附着力和质量。
5.印刷操作：将制作好的丝网放置在平台上，根据设计图纸的要求，在丝网上涂覆适量的油墨或颜料。
然后，将底材放置在丝网上方，并用刮刀在丝网上进行刮刷。
刮刀的刮刷力度和速度需要根据印刷产品和底材的要求进行调整。
6.加工处理：根据需要，对印刷完成的产品进行后续加工处理。
例如，进行干燥、固化、烘烤等操作，以确保印刷的质量。
技术要点丝网印刷工艺技术中有一些关键的技术要点需要注意：•丝网张力控制：丝网的张力是影响印刷质量的重要因素之一。
过松或过紧的丝网张力都会导致印刷失真或不均匀。
因此，在制作丝网和进行印刷操作时，需要严格控制丝网的张力。
•油墨或颜料的调配：不同的印刷需求可能需要使用不同种类和颜色的油墨或颜料。
在进行调配时，需遵循配方的准确性，以保证印刷的质量和一致性。
•刮刀的选择和调整：刮刀的硬度、刮角和刮口的调整会影响印刷的效果。
选择合适的刮刀，并根据印刷要求进行调整，可以提高印刷质量。
•底材的特性和预处理：不同的底材有着不同的特性和处理要求。
丝网印刷工艺一、了解丝网丝网印刷是模版印刷，它被称为四大印刷之一，其他的有平印、凸印、凹印。
模版印刷包括书面版本镂花花瓣喷涂和丝网印刷。
模版印刷的原理是：印版（纸板或其他印版的孔径是通过墨水制成的）。
在打印过程中，墨水通过模板的孔通过一定的压力（纸张、陶瓷等）转移到基板上，形成图像或文本。
在印刷期间，通过挤压刮板的挤出将油墨通过图形部分的网眼转移到基底上，以形成与原件相同的图形。
简易丝网印刷设备易于操作，印刷易于制作，成本低，适应性强。
丝网印刷应用广泛应用于普通版画：彩绘、海报、名片、装订封面商品标志和印染纺织品。
二、丝印原理丝网印刷由五大要素组成，即丝网印刷、刮刀、墨水、印刷台和承印物。
丝网印刷的基本原理是利用丝网印刷部分的基本原理来穿透油墨，网格的非图像部分对印刷是不透明的。
在印刷期间将油墨倒在丝网印刷板的一端上，并且在朝向丝网印刷板的另一端移动的同时通过刮板刀片对丝网印刷板上的油墨部分施加一定的压力。
在移动过程中，刮板将油墨从图形部分的网孔挤压到基板上。
由于墨水的粘性作用，印记被固定在一定范围内。
在印刷过程中，刮板总是与丝网印刷板和基板线接触，并且由于丝网印刷板和基板，接触线随着刮板的移动而移动。
在它们之间保持一定的间隙，使得丝网印刷版在印刷时通过其自身的张力产生对刮板的反作用力，并且该反作用力被称为回弹力。
由于弹性，丝网印刷版和基板仅处于移动线接触，并且丝网印刷板的其他部分与基板分离。
墨水和屏幕被破坏并确保打印以确保尺寸精度并避免脏基板。
当刮刀刮擦整个布局时，它被抬起，并且筛板被抬起，墨水被轻轻地刮回到原始位置。
这是一次印刷之旅。
三、特点1、承印物广：由于印版采用丝网制作，柔软而富有弹性，所以承印物无论为平面还是曲面、硬或软、大或小都能进行印刷。
此外，丝印因压力小而适合印刷易碎，易变形承印物。
2、墨层厚且遮盖力强：丝印墨层之厚，其他印刷方法无可比。
用白色遮盖下面的底色时若采用普通印刷方法则需在同一部位上印3~4次，而丝印只要一次即可完成。
丝⽹印刷⼯艺流程详解以下转载于：CMF设计军团也许这不是史上最全的丝⽹印刷知识，但绝对是史上最有⽤的丝⽹印刷知识，全是⼲货。
【⼀】丝⽹印刷简介丝⽹印刷属于孔板印刷，简单的理解就是利⽤⽹胶封住多余的⽹纱区域，留出需要的图像或⽂字，通过⼀定的压⼒使油墨通过孔版的孔眼转移到承印物上，形成图象或⽂字。
丝⽹印刷的承印物可以是纸张、⽊材、玻璃、⾦属、塑料等众多的基材。
书籍封⾯、海报、名⽚等。
【⼆】丝⽹印刷的⼯艺流程⼤体流程如下：丝⽹印刷⽂件输出→菲林胶⽚制作→⽹板制作→调⾊印刷→油墨固化01，丝⽹印刷⽂件输出；是设计师发给⼚家的丝印制作⽂件，因为丝⽹印刷⽣产中多为单⾊或多⾊套印，所以就需要我们设计初期就对⽂档做出处理。
⽂档格式以⽮量⽂件最佳，⽐如 aicdrepspdf，如果图形较⼩或者清晰度要求较低，提供⾼清晰度的图⽚格式也可以。
⽂档分层设计因为丝⽹印刷的狭义上只能单⾊印刷及单⾊套印，所以在⽂件上就需要设计师进⾏分层处理，⽐如下图⿊⾊与红⾊／⿊⾊与蓝⾊需要拆分丝印两次。
万事也没绝对，也有⼀些艺术创作，不需要保证⼀致性，可以实现多⾊同步丝印，如下图这种在⽣产上，基本上是不适⽤的，所以我们下⾯需要讲的就是单⾊印刷及单⾊套印，准确点说应该是单效果或单效果套印分层。
按照单效果分层，包括按照⾊彩分层，并且还包括按照油墨的型号、粗细、透明度、图形的变化层次、⽹板的⽬数、菲林的线数等不同进⾏分层。
分层完成后，设计师还应该注意每⼀个图层的前后顺序，顺序不同也会影响丝⽹印刷最终作品的效果。
设计师应该在设计初期，就构想好⾃⼰想要的效果，然后通过⽂档形式转达⼚家制作。
这样不仅可以节约成本，更能有效的控制效果输出。
在你熟悉整个流程后，你甚⾄可以推荐⼚家使⽤某个⼚家某款效果的油墨、闪粉，这样来实现效果预想。
如果还不熟悉就交给⼚家，碰到好的师傅，有时也会作出让⼈惊艳的作品出来，但⼤多……所以别⼈懂不如⾃⼰懂！下⾯分享丝⽹印刷案例（IML）：⼤家可以在做样板阶段多做尝试，⼀个细⼩的改变，就会产⽣很多微妙的变化，会让你的⽅案瞬间与众不同！02，菲林胶⽚制作；说到菲林这个词⼀定很多⼈都是⼀脸的蒙圈，是歌名是⼈名还是公司名……菲林film∶胶⽚，摄影⽤的感光⽚和胶卷，电影⽤软⽚，是旧时对film的翻译，现⼀般是指胶卷，也可以指印刷制版中的底⽚。
丝网印刷工艺介绍前言丝网印刷是应用范围极其广泛的一种印刷技术，这种印刷方法，原是古老的传统印刷技术。
在1500年前以用于简单的图纹印刷，在我国隋唐年间，丝网印刷较为盛行，当时宫廷用制作衣裙服饰衣料，就是用镂孔丝印版印染的，在我国历史上，一直衍用到现在，它比雕刻木板印刷还要早100多年。
丝网印刷曾有多种称呼，如镂印、孔印、丝漆印、丝漏印，国外将丝网印刷称“涂料印刷”，底色印刷，模板印刷，蚕丝印刷。
总之从制作材料和印刷方式及用途诸方面，给予不少名称，现在大家称丝网印刷，比较统一，较为恰当。
丝印与铅印、胶印、凹印，被人们称之四大印刷，我国的丝网印刷历史悠久，国内虽有一定规模，但从长期来没有相互交流，得到发展。
与国外相比差距甚大。
丝网印刷设备简单，操作方便，成本低，印刷墨层厚，颜色鲜艳，立体感强，装饰效果好，在工厂生产中被广泛应用，据资料统计欧、美、日本等国，丝网印刷在本国50多个专业使用着，它为工业产品的生产、美化、装饰和宣传都起到很重要的作用。
丝网印刷将其独特的技术性和艺术性吸引着人们，促进着某些行业技术和工艺的改革，给工业生产带来新的活力。
近几年来丝网印刷随电气、电子行业扩大应用，对工艺、技术要求不断提高，除用于印制线路板外，还用于当代高精度的混合集成电路和集成电路组合件方面，因此对搞厚膜或细微线条、印刷网点等方面要求有所新的提高，面对这种情况，以各种新颖感光材料为主的丝网制版方法和种类繁多的高速印刷机出现了，使产品质量不断改进，随着丝网印刷的迅速发展，人们越来越希望对这个工艺技术有个全面的了解，现将制版、印刷、材料分别介绍如下。
一.现代丝网制版的特点和主要制作方法感光制版是现代丝印制版的主要特点，丝印制版过去一直用手工刻板，新的制版方法还是本世纪初，英国人发明了感光法，后来美国人和日本人把感光乳胶应用涂布于丝网上，制作成丝网印版，近代电子工业技术的发展和其他印刷新技术的发展，使丝印感光制版法又得到发展。
