双向板等效均布活荷载的确定

a b
Max(a,b)MIN(a,b)板的长边尺寸
板的短边尺寸板的长边尺寸板的短边尺寸(mm)
(mm)(mm)(mm)8400840084008400 1.00板初始条件满
足平摊荷载
(kN/m2)隔墙荷载长边平行
板长边时
2.730 1.07隔墙荷载长边垂直
板长边时 2.730 1.07判断
4.本表是按该文章计算方法编制的，不代表本
3.个人认为：对于面积较小的楼板，似乎等效一、双向板上局部荷载(包括集
备注：1. 表中：q2: 当隔墙位置可灵活自由布不小于1.0kN/m2。

λ隔墙荷载作用方向
2.表中：q1=隔墙总荷载/楼板面积。

a/b
λ
q
qe q1q2qe/q1板上作用的隔墙荷载等效均布活荷载平摊荷载
MAX(q/3,1)(kN/m)(kN/m2)(kN/m2)
(kN/m2)隔墙荷载长边垂直
板长边时 2.7309 2.93 1.07 3.00 2.73
等效系数隔墙荷载作用方向
代表本人认可：文章中的计算方法是正确的。

等效荷载/平摊荷载乎等效荷载计算值大的太多，需进一步研究。

包括集中荷载)的等效均布活荷载qe的计算
自由布置时，非固定隔墙的自重可取每延米长墙重(kN/m)的1／3作为楼面活荷载的附加值(kN/m2)计入，附加值。

叉车在楼板上运输的等效均布活荷载确定摘要：在我国工业建构的过程当中，通常都会应用到楼面叉车，这就要求我国相关的建构规划工作者们仔细严谨地按照大量的参照系数精准地计算得出叉车在楼面上传输的等效均布活荷载量。

对此，本文科学地运用了荷载条例中楼面等效均布活荷载的涉及规定，以此对多级工业建筑楼面上的叉车效用荷载信息予以详尽地阐释，然后再利用实际工作之中的案例剖析，提供楼板在一般跨度过程当中叉车效用发挥的等效楼面活荷载数值，最终希冀为将来的类似工程项目提供一定的参照价值。

关键词：叉车有关参数；叉车作用；等效均布活荷载;有效分布宽度；绝对最大弯矩1引言在每一项建筑项目单体的层级规划之中，最初都是要按照建筑主体的规模范畴、整体地海拔高度、层数的多少以及其中最为关键的荷载数值的高低，以此来清晰地确认出建筑主体的架构模式。

由于一栋栋建筑主体的架构规划都不得不按照它所适用的功效来明确荷载数值的大小，而其中的选择荷载、结构解析以及截面的钢筋配置计算是结构计算环节的主体组成成份。

荷载的类型模式以及大小程度选择是不是妥当，这直接可以影响到房屋架构在其使用周期范围内的平稳性程度，也直接影响到建筑主体所投入的资金。

由此可以看出，荷载解析已经成为了较结构分析还要关键的环节之一。

在有关的工业建筑主体架构规划过程当中，需要有关的设计工作者谨慎地按照相关的参照系数精准地计算得出叉车效用的楼面等效均布活荷载。

对此，本文将运用有关的内力影响线的理论，再引用部分案例予以详尽解析，最终提供适合用于叉车效用的楼面等效均布活荷载确定方案，希冀为将来的类似工程项目提供一定的参照价值。

2工程概况某一企业成品库项目属于双层钢筋混凝某工程项目,系一钢筋混凝土框架结构多层办公楼，建筑主体的总体占地范围为12000m2。

按照经营所有权业主的有关要求，产品要利用额定载体量是1吨的叉车于多层楼面制定的道路中开展传输工作，对此就务必要求结构设计师按照以满载总重的车轮局部荷载按结构效应的等效原则，换算为等效均布荷载。

双向板等效均布荷载计算分析摘要：本文根据《建筑结构荷载规范》（GB50009-2012）第5.1~5.2条及相应条文说明、附录C中对双向板等效荷载计算的介绍，针对工程设计中遇到的板跨小于等于3m×3m时，消防车荷载及飞机牵引车荷载作用下双向板等效均布荷载如何取值进行了计算分析，为类似工程进行受力分析提供了参考。

关键词：双向板板跨等效均布荷载计算分析前言双向板为四边支承的矩形板，其长边和短边长度之比一般不大于2。

双向楼板在房屋建筑中应用非常广泛，在一些构筑物中也普遍使用。

《建筑结构荷载规范》（GB50009-2012）5.1.4条规定，楼面结构上的局部荷载可按附录C得规定，换算为等效均布荷载。

而附录C中仅对局部荷载作用下，如何计算等效均布荷载仅对单向板情况做了详细介绍，等效均布荷载的计算公式也仅适用于单向板的情况。

对双向板等效均布荷载计算，附录C第C.0.6条指出，双向板的等效均布荷载可按与单向板相同的原则，按四边简支板的绝对最大弯矩值来确定。

规范第5.1.1条第8项已经规定板跨不小于3mx3m时相应的消防车（满载总重为300kN）楼面均布活荷载标准值，按等效均布活荷载确定，并已确定相应取值。

本文将分析板跨小于3mx3m时，消防车荷载作用下双向板等效均布荷载如何合理取值；并进一步分析机场工程中经常遇到的板跨小于等于3mx3m电缆井、消防井等构筑物在飞机牵引车荷载作用下等效均布荷载如何合理取值。

对单向板等效均布荷载取值问题，本文不再进行讨论。

1消防车荷载作用下双向板等效均布荷载取值（板跨小于等于3mx3m）消防车荷载计算参数和《建筑结构荷载规范》（GB50009-2012）相同，不考虑覆土厚度影响。

消防车全车总重300kN，前轴重为60kN，后轴重为2×120kN，有两个前轮和四个后轮，轮压作用尺寸均为0.2m×0.6m。

由于板跨小于3m×3m，板上只能放置一辆消防车，当消防车后轮某个轮压位于双向板中心位置时，局部荷载作用引起的绝对弯矩值最大。

楼面双向板等效均布活荷载的计算方法这个题目来自于《建筑结构荷载规范GB50009-2001》的附录B，要弄清它需要先知道楼面等效均布活荷载。

规范中虽然介绍了计算的原则，但究其本源，其实就是为了方便地统一处理各种类型的局部活荷载，也就是说寻找一个均布面荷载值，使它对结构产生的效果与局部活荷载产生的效果相同（也就是等效的含义），这样我们对结构荷载问题的处理就比较统一，因为我们进行结构分析时，已习惯输入KN/m2这样的荷载方式，甚至有时候对某些楼面（比如地下室顶板）进行荷载值限定时，会写下该处的荷载不能超过多少KN/m2这样的说明文字。

所谓“等效”，主要是指内力的等值，而且对于连续跨也常常是按单跨简支来考虑。

在处理单向板和悬臂板时，很容易理解，规范中也给出了计算的原则。

但是对于双向板而言，规范中仅给出一条简单的说明：“按四边简支板的绝对最大弯矩等值来确定”，让很多人望而却步。

有些耐心的结构工程师在针对具体的工程项目时，还是可以得到一些关于这个问题的结果的。

他可以近似地让局部荷载作用于双向板的跨中，因为这种荷载布置以及均布荷载下的四边简支双向板的绝对最大弯矩都可以在《建筑结构静力计算手册》中查表得到。

有多些耐心的结构工作者还可以通过有限元分析来得到结果，这些结构人士以高校老师诸多。

其实学过《板壳理论》的力学专业出身的人可能会有这样的印象，那就是薄板理论中首先推导的就是双向板局部荷载下的挠曲面方程，对其偏导就可以得到弯矩方程，结果是一个级数方程式。

我们可以在程序中取前面几项，就可以得到足够近似的值。

你可以通过访问的在线计算部分得到结果。

这里有两个问题需要特别强调一下，有些程序处理双向板时，可能是因为规范的嘎然而止，导致其武断地用两个方向的单向板来分别计算，取其中大者作为结果，这是偏不安全的。

（Morgain好像是这样计算的）。

还有个问题是关于绝对最大弯矩的问题，这是针对当局部荷载不是作用在板的正中间的情况。

《建筑结构荷载规范》GB50009-2012有关问题的探讨摘要：本文探讨的是《建筑结构荷载规范》GB50009-2012中有关荷载效应和消防车等效均布荷载以及荷载效应组合等内容。

关键词：荷载效应荷载效应组合风荷载一、荷载效应的取值在新《建筑结构荷载规范》GB50009-2012（以下简称新规范）中，根据《建筑结构荷载规范》GB50009-2001（以下简称原规范）使用期间反馈的意见和设计院的设计经验，并参考国外规范的相关规定，对楼面活荷载标准值做了以下的调整：1．提高了教室活荷载标准值。

将教室活荷载取值由2.0kN/㎡提高至2.5kN/㎡。

这主要是考虑到。

原规范教室活荷载取值偏小，目前教室除传统的讲台、课桌椅外，投影仪、计算机、音响设备、控制柜等多媒体教学设备显著增加；班级学生人数可能出现超员情况。

2．增加运动场的活荷载标准值。

新规范中运动场活荷载标准值取为 4.0 kN/m2。

这主要是因为现行规范中尚未包括体育馆中运动场的活荷载标准值，运动场除应考虑举办运动会、开闭幕式、大型集会等密集人流的活动外，还应考虑跑步、跳跃等冲击力的影响。

3．增加经营百货食品的大中型超市的活荷载标准值，取值为5.0 kN/㎡。

该荷载值针对普通的货架高度与间距，不包括生鲜货物的冷藏设备、水族箱等重量。

其他类型的超市，如带有大型货架的仓储式超市、建材超市等，活荷载应按实际情况取值。

4. 提高第1 项建筑中浴室和卫生间的活荷载标准值。

新规范中将浴室和卫生间的活荷载从2.0kN/㎡提高到2.5kN/㎡。

因为近年来，在浴室、卫生间中安装浴缸、坐便器等卫生设备的情况越来越普遍。

5. 楼梯单列一项，除了使用人数较少的多层住宅楼梯活荷载仍按2.0kN/㎡取值外，其余楼梯活荷载取值均改为3.5kN/㎡。

在发生特殊情况时，楼梯对于人员疏散与逃生的安全性具有重要意义。

汶川地震后，楼梯的抗震构造措施已经大大加强。

二、消防车等效均布荷载长期以来由于消防车活荷载本身较大，对结构构件截面尺寸、层高与经济性影响显著，而在原规范中没有具体的相关规定，故在新规范中对荷载取值和构件计算时的折减系数和是否折减都做了具体的规定。

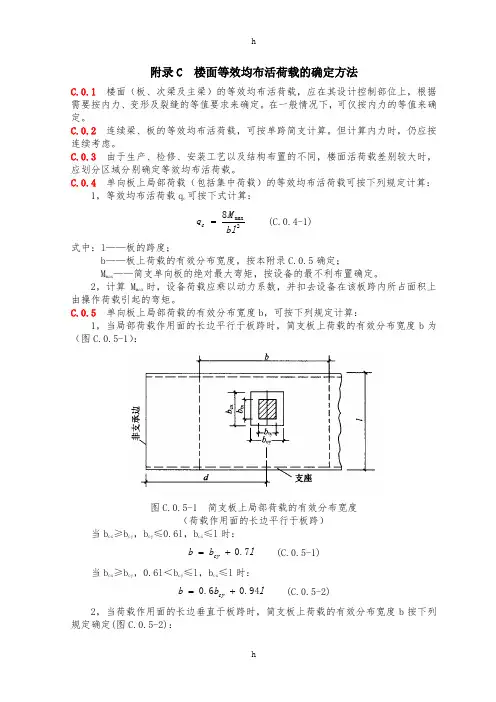

附录C 楼面等效均布活荷载的确定方法C.0.1 楼面（板、次梁及主梁）的等效均布活荷载，应在其设计控制部位上，根据需要按内力、变形及裂缝的等值要求来确定。

在一般情况下，可仅按内力的等值来确定。

C.0.2 连续梁、板的等效均布活荷载，可按单跨简支计算。

但计算内力时，仍应按连续考虑。

C.0.3 由于生产、检修、安装工艺以及结构布置的不同，楼面活荷载差别较大时，应划分区域分别确定等效均布活荷载。

C.0.4 单向板上局部荷载（包括集中荷载）的等效均布活荷载可按下列规定计算：1，等效均布活荷载q c 可按下式计算：2max8bl M q c =(C.0.4-1)式中：l ——板的跨度；b ——板上荷载的有效分布宽度，按本附录C.0.5确定；M max ——简支单向板的绝对最大弯矩，按设备的最不利布置确定。

2，计算M max 时，设备荷载应乘以动力系数，并扣去设备在该板跨内所占面积上由操作荷载引起的弯矩。

C.0.5 单向板上局部荷载的有效分布宽度b ，可按下列规定计算：1，当局部荷载作用面的长边平行于板跨时，简支板上荷载的有效分布宽度b 为（图C.0.5-1）：图C.0.5-1 简支板上局部荷载的有效分布宽度（荷载作用面的长边平行于板跨）当b cx ≥b cy ，b cy ≤0.6l ，b cx ≤l 时：l b b cy 7.0+= (C.0.5-1)当b cx ≥b cy ，0.6l ＜b cy ≤l ，b cx ≤l 时：l b b cy 94.06.0+= (C.0.5-2)2，当荷载作用面的长边垂直于板跨时，简支板上荷载的有效分布宽度b 按下列规定确定(图C.0.5-2)：1)当b cx ＜b cy ，b cy ≤2.2l ，b cx ≤l 时：l b b cy 73.032+=(C.0.5-3) 2)当b cx ＜b cy ，6cy ＞2.2l ，bcx ≤l 时：cy b b = (C.0.5-4)式中：l ——板的跨度；b cx 、b cy ——荷载作用面平行和垂直于板跨的计算宽度，分别取b cx =b tx +2s+h ，b cy =b ty +2s+h 。

双向板等效均布荷载计算方法的探究作者：刘媛媛来源：《装饰装修天地》2017年第06期摘要：通过计算实例分析得出：四边简支的双向板弯矩系数与板跨比大致成线性比例关系，如果利用一元线性回归分析法近似计算，得到弯矩计算公式，计算集中荷载作用下的等效均布荷载大小，计算出的配筋结果符合实际情况。

此方法可作为双向板等效均布荷载的简答计算方法，可以供工程类设计人员参考使用。

关键词：双向板；等效均布荷载；集中荷载；一元线性回归分析法；弯矩计算1 绪言在工程中我们经常会遇到局部荷载作用在双向板上的情况，在计算过程中，一种用电算，计算方法是把集中荷载转换成分布荷载加入荷载中。

这种方法计算出的结果不准备。

另一种就是手算，根据荷载规范中对双向板等效均布荷载的计算方法介绍，也不能精确的计算出配筋结果，只有“按四边简支板的绝对最大弯矩等值来确定”这一条来计算，并且双向板在局部荷载作用下手算很困难，《建筑结构荷载设计手册第二版》中给出了一个表格，正确性有待考证。

本文通过实际例子计算，对计算结果进行探究分析得出：如果按照一元线性回归分析方法计算双向板上的局部荷载，把局部荷载转换成等效均布荷载，得出的板最大弯矩符合实际情况，配筋结果安全经济。

此方法为双向板等效均布荷载计算提供了一种简便的计算方法。

2 双向板支承板的内力计算（1）荷载情况：长边方向梁——梯形荷载短边方向梁——三角形荷载；（2）内力计算：一般按连续板计算，可按下内力分布计算。

3 有元线性回归分析法的原理如果在回归分析中，只包括一个自变量和一个因变量，且二者的关系可用一条直线近似表示，这种回归分析称为一元线性回归分析。

如果回归分析中包括两个或两个以上的自变量，且因变量和自变量之间是线性关系，则称为多元线性回归分析。

假设预测目标因变量为y，影响他变化的一个自变量为x，因双向板弯矩系数与板跨比大致成线性比例关系，所有，因变量与自变量的变化大致呈线性关系，如此可采用一条直线来近似表示两者的关系，其中任意一条直线方程可写成（3-1）形式，因此自变量xi，ki（i=1，2，3，4，…….，n）用直线方程[y-]=a0+a1x来替代ki，得出的误差由公式（2-2）所示。

地下室顶板1.1地下室顶板结构布置的几种常用类型1，十字形双向板适用于双向跨度接近的小柱网结构。

2，井字形双向板适用于双向跨度接近的大柱网结构。

3，一道次梁式单向板适用于双向跨度差异较大的小柱网结构，次梁布置与大跨度向平行。

4，两道次梁式单向板适用于双向跨度差异较大的大柱网结构，次梁布置与大跨度向平行。

5，无梁楼盖板适用对建筑净空要求较高，且非上部结构塔楼嵌固端相关部位的地下室。

6，有主梁无次梁的厚板广泛适用于顶板有消防车道情况。

7，加腋无次梁厚板可降低梁高，但施工图模型繁琐，施工现场浇捣难度也较大，除非业主指定该种做法一般不主动采用。

以项目所在地的通俗做法为主。

1.2板厚取值1，250厚（有人防要求的按人防要求加厚）防水混凝土厚度要求。

2，小于250厚顶板建筑一般后有充分的防水措施，不一定要满足250厚，但需与审图事先沟通达成一致，避免后期返工。

①120厚，考虑到顶板对裂缝要求较高至少120厚，较多应用于“井字形双向板”和“两道次梁式单向板”。

②150厚，当120厚板配筋率较高或超配筋时加厚至150厚，较多应用于“十字形双向板”和“一道次梁式单向板”。

③160厚，上部有塔楼的地下室，塔楼嵌固部位在地下室顶板以下时，顶板厚最小160。

④180厚，上部有塔楼的地下室，塔楼嵌固部位在地下室顶板时，顶板厚最小180，且板配筋应双层双向，单向配筋率不小于0.25%（180厚板C10@150配筋率为0.29%一般也满足强度要求，用的较多。

配的节约点的也可C10@170，此时配筋率2.56%）。

1.3板顶恒荷载取值1，板自重钢筋混凝土容重按25KN/立方。

2，板底粉刷及悬挂的设备管线重一般按1KN/平方。

3，顶板建筑面层及覆土重一般种大树对覆土要求最薄900，覆土容重取值18~20 KN/立方。

4,注意抗浮和抗压取值不一样。

1.4板顶活荷载取值1，基本取值方法①板跨小于2米的单向楼盖及板跨小于3米X3米的双向楼盖客车：4.0 KN/平方消防车：35.0 KN/平方②双向楼盖（指板跨不小于6米X6米的有梁及无梁楼盖）。

楼面等效均布活荷载的计算方法建筑结构荷载规范关于双向板楼面等效荷载计算方法的表达比较含糊，引起了对规范说明不同的理解，本文根据对规范的理解提出两种不同的计算方式，经过比较分析提出正确的计算方式根据《建筑结构荷载规范》GB50009-2012附录B“楼面等效均布活荷载的确定方法”的规定，对于单向板的计算已经有比较明确的公式和规定，本文不进行叙述，对于双向板的等效均布荷载计算方法，规范仅指出可按与单向板相同的原则，按四边简支板的绝对最大弯矩等值来确定。

这样对规范的表述就有了不同理解，第一种理解为：按与单向板相同的计算方式进行计算；第二种理解：按四边简支板绝对最大弯矩等值的原则进行计算。

两种方法计算比较如下：1 按与单向板相同的计算原则进行计算计算简图 11.1 基本资料周边支承的双向板，板的跨度Lx＝2800mm，板的跨度Ly＝3500mm，板的厚度h ＝150mm；局部集中荷载N＝42kN，荷载作用面的宽度btx＝1000mm，荷载作用面的宽度bty ＝1000mm；垫层厚度s＝100mm ；荷载作用面中心至板左边的距离x＝1400mm，最左端至板左边的距离x1＝900mm，最右端至板右边的距离x2＝900mm荷载作用面中心至板下边的距离y＝1750mm，最下端至板下边的距离y1＝1250mm，最上端至板上边的距离y2＝1250mm1.2 计算结果1.2.1 荷载作用面的计算宽度bcx＝btx+2*s+h＝1000+2*100+150＝1350mmbcy＝bty+2*s+h＝1000+2*100+150＝1350mm1.2.2 局部荷载的有效分布宽度按上下支承考虑时局部荷载的有效分布宽度当bcy≥bcx，bcx≤0.6Ly 时，取bx＝bcx+0.7Ly＝1350+0.7*3500＝3800mm按左右支承考虑时局部荷载的有效分布宽度当bcx≥bcy，bcy≤0.6Lx 时，取by＝bcy+0.7Lx＝1350+0.7*2800＝3310mm1.2.3 绝对最大弯矩1.2.3.1 按两端简支计算Y 方向绝对最大弯矩将局部集中荷载转换为Y 向线荷载qy＝N*btx/(btx*bty)＝42*1/(1*1)＝42kN/m根据静力计算手册得出简支梁局部均布荷载作用下的弯矩：MmaxY＝qy*bty*Ly(2-bty/Ly)/8=42*1*3.5*(2-1/3.5)/8=31.5kN·m1.2.3.2 按两端简支计算X 方向绝对最大弯矩，将局部集中荷载转换为X 向线荷载qx＝N*bty/(btx*bty)＝42*1/(1*1)＝42kN/m根据静力计算手册得出简支梁局部均布荷载作用下的弯矩：MmaxX＝qx*btx*Lx(2-btx/Lx)/8=42*1*2.8*(2-1/2.8)/8=24.15kN·m1.2.4 由绝对最大弯矩等值确定的等效均布荷载按上下支承考虑时的等效均布荷载qey＝8MmaxY/(bx*Ly^2)＝8*31.5/(3.8*3.5^2)＝5.41kN/m.按左右支承考虑时的等效均布荷载qex＝8MmaxX/(by*Lx^2)＝8*24.15/(3.31*2.8^2)＝7.44kN/m.等效均布荷载qe＝Max{qex,qey}＝Max{5.41,7.44}＝7.44kN/m.2 按四边简支板绝对最大弯矩等值的原则进行计算2.1 按四边简支计算跨中最大弯矩，计算条件同第一种计算方式2.1.1 根据计算条件，应用建筑结构静力计算手册(p227)中局部均布荷载作用下的弯矩系数表查出弯矩系数如下：泊松比μ=0；X 方向表中系数=0.1268,Y 方向表中系数=0.1017；计算跨中弯矩：Mx=表中系数×q×btx×bty=0.1268×42×1×1=5.33kN/m.My=表中系数×q×btx×bty=0.1017×42×1×1=4.27kN/m.调整为钢筋混凝土泊松比，重新计算跨中弯矩，μ=1/6Mx(μ)=Mx+μMy=5.33+4.27/6=6.04kN/m.My(μ)=My+μMx=4.27+5.33/6=5.16kN/m.2.2 根据跨中弯矩相等原则用查表法反算等效均布荷载2.2.1 根据计算条件，应用建筑结构静力计算手册(p216 页)中均布荷载作用下的弯矩系数表查出弯矩系数如下：泊松比μ=0；X 方向表中系数=0.0561,Y 方向表中系数=0.0334；计算跨中弯矩：(据公式M=表中系数×qL2，L 为Lx 与Ly 中较小者)Mx=表中系数×q×L2=0.0561×q×2.82My=表中系数×q×L2=0.0334×q×2.82调整为钢筋混凝土泊松比，重新计算跨中弯矩，μ=1/6,带入局部荷载作用下的最大弯矩得：Mx(μ)=Mx+μMy=0.0561×q×2.82+0.0334×q×2.82/6=6.04(1)My(μ)=My+μMx=0.0334×q×2.82+0.0561×q×2.82/6=5.16(2)由（1）式得q=12.49kN/m.；由（2）式得q=15.39kN/m.；取大值，等效均布荷载q=15.39kN/m.3 结果比较及结语由计算结果可以明显看出，第一种计算方法得出的计算结果比第二种小很多，根据内力等值的原则，第二种计算方法应该是合理的，应该选用第二种计算方法。

大型超市楼面等效活荷载的确定应惠清朱大宇顾浩声曹志杰张敏健(同济大学，上海200092)提要通过对某大型超市楼面活荷载的调查分析,对其楼面活荷载设计取值提出建议关键词等效均布荷载，活荷载，大型超市1 前言随着社会经济水平的不断发展，近些年来，大型超市如雨后春笋般在各地逐渐兴起。

大型超市几乎都采用敞开式货架，商品堆放与以往的商场相比要集中得多，某些区域特别是仓储区和饮料堆放区，货物的活荷载相当大。

但在传统的建筑结构设计中，依据《建筑结构荷载规范》(GB50009—2001)，商场的楼面活荷载标准值通常取3.5kN／m2。

在对上海某大型超市的几个分店的调查研究中发现这个值在超市的很多区域已经被大大超过，某些区域实测的均布荷载值甚至超过了20kN／㎡，这些区域主要集中在仓储区和卖场的食品杂货区，而且在这些区域的楼板上都不同程度地出现了裂缝，建筑物的安全性和耐久性已经受到了极大的影响。

由于目前国内尚未有针对大型超市的楼面荷载规范，在进行大型超市的结构设计时，楼面活荷载究竟如何取值，才可以既安全又经济呢?为此，我们对某大型超市几个分店的卖场和仓储区内的商品堆放情况及楼板结构进行了调查，并对荷载的调查结果进行了归纳分析，在此基础上完成了各种结构形式在不同荷载分布情况下楼板的内力分析，归纳了针对该类超市的等效均布荷载,并提出了大型超市设计时楼面活荷载的建议取值。

2 荷载调查调查的内容主要分两部分，一是建筑物的结构，包括超市的结构形式、柱距、梁板跨度、结构构件的几何尺寸等；二是超市各区的实际荷载分布，这又包含了两方面的内容，一方面是货架及上面堆放的商品重量和设备的重量，采用了按满载情况下实测的方法，通过清点货架上堆满商品时的数量和实际称量该商品的单位重量计算得出，货架和设备的自重分别由商家和铭牌提供；另一方面是货架及设备的尺寸以及在商场内的位置情况，通过现场量测得出。

对于货架以外的过道区域按3.OkN／㎡取，货架立柱或设备支腿随间距较近的情况将其上的荷载视为均布，间距较大时考虑成集中荷载。

双向板等效均布活荷载的确定摘要：本文根据《建筑结构荷载规范》（GB50009-2001）（2006版）附录B 中对双向板等效荷载计算的概述，介绍了工程设计中双向板上等效均布活荷载的计算方法，为后续使用电算软件对结构整体进行受力分析提供了计算数据。

关键词：双向板等效均布活荷载计算前言双向楼板由于其经济、美观等优势而被广泛应用于建筑中。

本人在设计某污水处理厂脱水机房时，遇到了设备搁置于二层楼面的情况，由于脱水机房内设备较多以及工艺的要求，无法将所有设备布置于梁上，需要将布置于楼板上的设备重量进行等效均布活荷载的换算。

根据《建筑结构荷载规范》（GB50009-2001）（2006版）第4.1.3条规定，楼面板上的局部线荷载、面荷载等可按附录B的规定，换算为等效均布活荷载。

而附录B中仅对局部荷载作用下，如何计算等效均布荷载做了粗略的规定，所提供的计算公式也仅适用于单向板情况。

对于双向板的等效均布活荷载计算，本文基于对规范的规定理解提出一种计算方法。

《建筑结构荷载规范》（GB50009-2001）（2006版）第B.0.1条指出：楼面（板、次梁及主梁）的等效均布活荷载应在其设计控制部位上，根据需要按内力（如弯矩、剪力等）、变形裂缝的等值要求来确定在一般情况下，可仅按内力的等值来确定；第B.0.6条指出，双向板的等效均布荷载可按与单向板相同的原则，按四边简支板的绝对最大弯矩等值来确定。

这里通过一块楼板及其上部的设备荷载来介绍一下《建筑结构荷载规范》（GB50009-2001）第B.0.6条所述的双向板（这里所指的双向板一般指长边与短边长度之比小于或等于2.0的板，长边与短边长度之比大于2.0的板可按沿短边受力的单向板考虑）如何按四边简支的绝对最大弯矩等值确定其等效均布荷载。

而对于单向板上局部荷载的等效，《建筑结构荷载规范》（GB50009-2001）第B.0.4条、第B.0.5条已有详细说明，这里不再进行讨论。

再谈楼面双向板等效均布活荷载的计算为什么要再谈，因为这一段时间以来，陆陆续续不断有网上朋友与我讨论这个问题，而且经常是间隔一段时间，这样造成的后果是逼得我不断地温习这个命题。

在这些有益的讨论中，我们也发现了很多有用的东西，所以有必要再进行一次梳理。

在叙述之前，有必要再强调一下命题的意义，那就是我们要找到一个满布的均布荷载值，该值对楼板产生的影响与我们已知的集中荷载（或局部分布荷载）的影响等效，而且我们已认可这里的等效是产生的弯矩值相等。

当已知荷载的位置不确定时，我们处理时很方便，我们会假定它作用在楼板平面的中心位置。

让很多人感到困惑的是已知荷载的位置偏离楼板平面的中心位置很多时的情况。

我们知道等效是指弯矩值相等，但是，什么位置的弯矩是我们这次要讨论的重点，《建筑结构荷载规范GB50009-2001》的附录B说的是，“按四边简支板的绝对最大弯矩等值来确定”，上一篇文章我们认为取局部荷载作用处的弯矩作为对象比较合适。

也就是说，让满布等效荷载作用下，在已知局部荷载作用的位置处产生的弯矩与已知局部荷载作用下该点的弯矩值相等。

我们不妨称这种等效为“荷载作用处等效”。

另一种理解是“中心位置处等效”，就是说，让满布等效荷载作用下，在楼板平面中心位置处产生的弯矩与已知局部荷载作用下楼板平面的中心位置处的弯矩值相等。

《建筑结构荷载设计手册? 第二版》的附录四，给出了双向板楼面等效均布荷载计算表（有227页之多，占了该手册近一半，而且因为是表，所以数据覆盖不全面），是按“中心位置处等效”理解来考虑的。

还有一种理解，作者认为与“绝对最大弯矩等效”比较靠，那就是，让满布等效荷载作用下，在楼板平面的中心位置处产生的弯矩，与已知局部荷载作用下局部荷载作用的位置处产生的弯矩值相等。

为了看看这几种不同的理解到底有多大差别，我们举一个例子说明：如图所示双向板，板两边的边长lx=ly=5m；已知荷载P=10kN；作用的区域边长btx=bty=0.5m；荷载中心位置距板边的距离dx=dy=1.5m。

库房楼面等效均布活荷载的确定钱建颖;丘兴凯【摘要】按照GB 50009-2012建筑结构荷载规范附录C中等效均布活荷载确定的原则,以某工程仓库的双向板等效均布活荷载的确定为实例,讨论了双向板的等效均布活荷载的确定方法,对今后的设计工作具有一定的借鉴意义.【期刊名称】《山西建筑》【年(卷),期】2014(040)016【总页数】2页(P34-35)【关键词】双向板;等效均布活荷载;有限元分析【作者】钱建颖;丘兴凯【作者单位】河南工业大学,河南郑州450052;中国核电工程有限公司郑州分公司,河南郑州450052【正文语种】中文【中图分类】TU312.11 概述随着土地资源越来越紧张，库房也逐渐从传统一层往多层发展。

对于多层仓库，楼面荷载的种类形式和大小，涉及到建筑结构使用年限内的安全性和费用的合理性。

鉴于此，本文将通过某仓库的工程实例介绍库房楼面等效均布活荷载计算的一般方法，并对计算中产生的问题加以讨论，以供设计人员参考。

2 荷载条件及分析2.1 工程概况某仓库楼板的结构局部布置见图1。

根据工艺要求，在楼板规定区域内固定布置有3 m高的托盘式和隔板式货架，库房内的卸货、上货、取货、转运通过额定载重量为1.6 t的电动叉车来实现，其荷载布置见图2。

本文以其中一个既承担货架荷载又承担叉车荷载的板块“板1”作为本次双向板计算算例。

图1 楼板的结构布置图2 荷载布置区域划分2.2 货架条件及叉车条件3 m托盘式和隔板式货架宽度为1.2 m，最大堆载重量为2 t/m，每隔2 m有两个支腿，每个支腿均承担2 t的荷载。

每个支腿的着地面积为0.10 m×0.10 m。

货架布置区域是固定的，但支腿在楼板上的位置却是由现场来自由布置的。

按照电动叉车样本，叉车额定载重量为1.6 t，为3个轮子(三支点)，满载时全部荷载为4.6 t，且90%的荷载由前面两个轮子承担，为简化计算，把所有的荷载都加到前面两个轮子中。

建筑结构设计中荷载的确定2.1 风荷载：【荷载规范GB 50009-2001（2006 版）附表D.4 强条】2.2 正常使用活荷载标准值（KN/m2 ）：【荷载规范-4.1.1 强条、技术措施- 荷载篇】（1）住宅、宿舍取 2.0；其走廊、楼梯、门厅取 2.0 ；（2）办公、教室取 2.0；其走廊、楼梯、门厅取 2.5；（3）食堂、餐厅取 2.5；其走廊、楼梯、门厅取 2.5 ；（4）一般阳台取 2.5 ；（5）人流可能密集的走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取 3.5；（6）卫生间取 2.0~2.5 （按荷载规范）；设浴缸、座厕的卫生间取 4.0；（7）住宅厨房取 2.0 ，中小型厨房取 4.0 ，大型厨房取8.0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取 3.0 ；无固定坐位取 3.5；（9）商店、展览厅、娱乐室取 3.5 ；其走廊、楼梯、门厅取 3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取 4.0 ；（11 ）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取 3.0 ；（12 ）小汽车通道及停车库取 4.0 ；（13）消防车通道：单向板取35.0 ；双向板楼盖、无梁楼盖取20.0；注：消防车超过300KN 时，应按结构等效原则，换算为等效均布荷载。

结构荷载输入：无覆土的双向板（板跨 > 2.7m :板、次梁取28，主梁取20 ;覆土厚度》0.5m的双向板（板跨>2.7m）:板取w 28,梁参考院部《消防车等效荷载取值计算表》;其余情况需单另计算，专业负责人需复核。

（14）书库、档案库取 5.0;（15）密集柜书库取12.0;（16）大型宾馆洗衣房取7.5;（17）微机房取3.0 ;大中型电子计算机房取 >5.0或按实际；(18)电梯机房、通风机房取7.0 ;通风机平台取6 (W5号风机)或8 (8 号风机)；( 19 ) 制冷机房、宾馆储藏室、布草间、公共卫生间(包括填料隔墙)取8.0;(20) 水泵房、变配电房、发电机房、银行金库及票据仓库取10.0;( 21 ) 管道转换层取 4.0;(22) 电梯井道下有人到达房间的顶板取 5.0。
