我所认识的应力应变关系

我所认识的应力与应变的关系机械与动力工程学院我所认识的本构关系可以从三个不同的受力条件下进行分析，第一是在弹性变形下的应力与应变的关系，第二是在屈服条件下的应力与应变的关系，第三是在塑性条件下的应力与应变的关系，而对应力与应变的关系的研究也可以归结为对本构关系的研究。

首先，弹塑性力学分别从静力学和几何学的角度出发，导出了平衡方程的和几何方程，这些方程均与物体的材料性质（物理性质）无关，因而适用于任何连续介质。

但仅仅依靠平衡方程和几何方程来解决实际中的工程问题是不够的。

由于平衡方程仅建立了力学参数（应力分量与外力分量）之间的联系，而几何方程也仅建立了运动学参数（位移分量与应变分量）之间的关系，所以平衡方程与几何方程式两类完全相互独立的方程，他们之间还缺乏必要的联系。

对于所求解的问题来讲，因为您未知量的数目多于任何一类方程的个数，所以无法利用这两类方程求的全部未知量。

平衡方程：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛∂∂=+∂∂+∂∂+∂∂⎪⎪⎭⎫ ⎝⎛∂∂=+∂∂+∂∂+∂∂⎪⎪⎭⎫ ⎝⎛∂∂=+∂∂+∂∂+∂∂222222000t w Z z y x t v Y z y x t u X z y x z zy zx yz y yx xz xy x ρσττρτστρττσ （1） 几何方程：⎪⎪⎪⎭⎪⎪⎪⎬⎫∂∂+∂∂=∂∂=∂∂+∂∂=∂∂=∂∂+∂∂=∂∂=x w z u z w z v y w y v y u x v x u zx z yz y xy x γεγεγε （2） 为了求解具体的力学问题，还必须引进一些关系式，这些关系式即所谓的本构关系。

本构关系反映可变形体材料的固有特此那个，故也称为物理关系，它实际上是一组联系力学参数和运动学参数的方程式，即所谓的本构方程。

本构方程实际上就是一组反映可变形体材料应力和应变之间关系的方程。

在单向应力状态下，理想弹性材料的应力和应变之间的关系极其简单。

我所认识的应力应变关系应力应变都是物体受到外界载荷产生的响应。

物体由于受到外界载荷后，在物体内部各部分之间要产生互相之间的力的作用，由于受到力的作用就会产生相应的变形；或者由于变形引起相应的力的作用。

则一定材料的物体其产生的应力和应变也必然存在一定的关系。

一 应力-应变关系影响本构关系的因素有很多，例如材料、环境、加载类型（载荷、温度）、加载速度（动载荷、静载荷）等，当然，本构关系有很多类型，包括弹性、塑性、粘弹性、粘塑性、各向同性、各向异性本构关系，那么首先来叙述一下简单情况本构关系，所谓简单情况就是六个应力分量x y xy yz zx σσστττ、、z 、、、只有一个不为零，六个应变分量x y xy yz zx εεεγγγ、、z 、、、只有一个自由变化，应力应变关系图1-1。

图1-1 应力应变关系图图中OA 为线弹性阶段，AB 为非线弹性阶段，故OB 为初始弹性阶段，C 点位初始屈服点，()s σ+为初始屈服应力，CBA 为弹性阶段卸载，这一阶段中E σε=，初始弹性阶段结束之后，应力继续增大，进入塑性阶段，CDE 为强化阶段，应变强化硬化，EF 为颈缩阶段，应变弱化软化。

如果在进入塑性阶段卸载后再加载，例如在D 点卸载至零，应力应变关系自D 点沿'DO 到达'O 点，且'DO ∥OA ，其中'O O 为塑性应变p ε，DG 为弹性应变e ε，总应变为它们之和。

此后再继续加载，应力应变关系沿ODEF 变化，D 点为后继屈服点，OD 为后继弹性阶段，()'s σ+为后继屈服应力，值得一提的是初始屈服点只有一个，而后继屈服点有无数个（由加载历史决定）。

若在卸除全部载荷后反向加载，弹性阶段'COC ，()()s s σσ+-=，而在强化阶段'DOD ，()()s s σσ+->，称为Bauschinger 效应。

从上述分析得出材料弹塑性行为有一定的特殊性，主要表现在：弹性应力应变关系是线性，且是单值对应关系，而塑性应力应变关系是非线性的非单值对应。

我所认识的应力和应变关系在这之前我认识了应力和应变的概念、性质以及从静力学和几何学的角度出发所得到的平衡方程和几何方程。

但是平衡方程仅反映了应力分量和外力分量的关系；几何方程仅建立了位移分量和应变分量的关系。

而谈到应力与应变的关系，对于可变形固体，在弹塑性力学中，在外力的作用下，其将发生变形。

变形分为两个阶段，弹性阶段和塑性阶段。

在弹性阶段，发生的弹性变形可以完全恢复，它是一个可逆过程。

此时，应力与应变的关系是一一对应的，是单值函数关系。

而在塑性阶段，所发生的塑性变形是不可以恢复的，是不可逆过程。

相对应的，塑性阶段的应力应变的关系是非线性关系，不存在一一对应的关系。

我所认识的应力和应变的关系就是本构关系。

本构关系也称为物理关系，它反应的是可变形材料的固有属性，实质上是一组联系力学参数和运动参数的方程式，也就是我们所说的本构方程。

在说应力与应变的关系之前，先说一下本构关系的相关影响因素，包括材料、环境、加载类型、以及加载速度。

即，),,(T t f εσ=。

另外，有各种各样的本构系，比如：弹性本构关系、塑性本构关系、粘弹性本构关系、粘塑性本构关系、各向同性本构关系、各向同性本构关系等等。

简单情况的本构关系：应力和应变的关系包括弹性和塑性的应力应变关系。

我们所说的是线性弹性体的应力应变关系，又分为简单应力状态和复杂应力状态。

在简单拉伸情况下，理想弹性材料的应力和应变的关系很简单，就是材料力学中的胡克定律： 。

而在塑性阶段，应力应变之间不再是简单的胡克定律，而是 。

另外，简单拉伸情况下的卸载定律是 。

在后继弹性阶段，也就是卸载后重新加载的材料会继续发生新的塑性变形，在此时的屈服称为后继屈服，相应的屈服点称为后继屈服点。

初始屈服和后继屈服的不同是：第一，应力的数值不一样，后继屈服的应力值更大；第二，屈服点的个数不一样。

初始屈服点只有一个，而后继屈服点会有好多个，则其对应的应力值也会有很多个。

最后，在卸载全部载荷后进行反向加载比如说把拉伸改成压缩，此时会产生Bauschinger 效应。

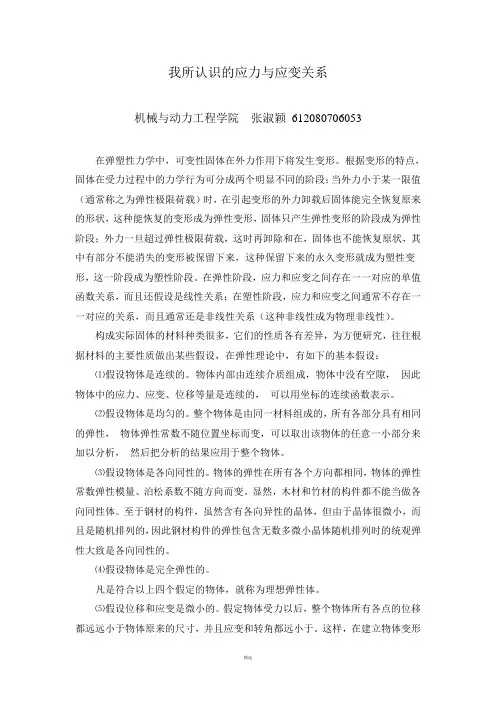

我所认识的应力与应变关系机械与动力工程学院张淑颖612080706053在弹塑性力学中，可变性固体在外力作用下将发生变形。

根据变形的特点，固体在受力过程中的力学行为可分成两个明显不同的阶段：当外力小于某一限值（通常称之为弹性极限荷载）时，在引起变形的外力卸载后固体能完全恢复原来的形状，这种能恢复的变形成为弹性变形，固体只产生弹性变形的阶段成为弹性阶段；外力一旦超过弹性极限荷载，这时再卸除和在，固体也不能恢复原状，其中有部分不能消失的变形被保留下来，这种保留下来的永久变形就成为塑性变形，这一阶段成为塑性阶段。

在弹性阶段，应力和应变之间存在一一对应的单值函数关系，而且还假设是线性关系；在塑性阶段，应力和应变之间通常不存在一一对应的关系，而且通常还是非线性关系（这种非线性成为物理非线性）。

构成实际固体的材料种类很多，它们的性质各有差异，为方便研究，往往根据材料的主要性质做出某些假设，在弹性理论中，有如下的基本假设：⑴假设物体是连续的。

物体内部由连续介质组成，物体中没有空隙，因此物体中的应力、应变、位移等量是连续的，可以用坐标的连续函数表示。

⑵假设物体是均匀的。

整个物体是由同一材料组成的，所有各部分具有相同的弹性，物体弹性常数不随位置坐标而变，可以取出该物体的任意一小部分来加以分析，然后把分析的结果应用于整个物体。

⑶假设物体是各向同性的。

物体的弹性在所有各个方向都相同，物体的弹性常数弹性模量、泊松系数不随方向而变。

显然，木材和竹材的构件都不能当做各向同性体。

至于钢材的构件，虽然含有各向异性的晶体，但由于晶体很微小，而且是随机排列的，因此钢材构件的弹性包含无数多微小晶体随机排列时的统观弹性大致是各向同性的。

⑷假设物体是完全弹性的。

凡是符合以上四个假定的物体，就称为理想弹性体。

⑸假设位移和应变是微小的。

假定物体受力以后，整个物体所有各点的位移都远远小于物体原来的尺寸，并且应变和转角都远小于。

这样，在建立物体变形以后的平衡方程时，就可以用变形以前的尺寸来代替变形以后的尺寸，而不致引起显著的误差。

我所认识的应力应变关系应力应变都是物体受到外界载荷产生的响应。

物体由于受到外界载荷后，在物体内部各部分之间要产生互相之间的力的作用，由于受到力的作用就会产生相应的变形；或者由于变形引起相应的力的作用。

则一定材料的物体其产生的应力和应变也必然存在一定的关系。

一 应力-应变关系影响本构关系的因素有很多，例如材料、环境、加载类型（载荷、温度）、加载速度（动载荷、静载荷）等，当然，本构关系有很多类型，包括弹性、塑性、粘弹性、粘塑性、各向同性、各向异性本构关系，那么首先来叙述一下简单情况本构关系，所谓简单情况就是六个应力分量x y xy yz zx σσστττ、、z 、、、只有一个不为零，六个应变分量x y xy yz zx εεεγγγ、、z 、、、只有一个自由变化，应力应变关系图1-1。

图1-1 应力应变关系图图中OA 为线弹性阶段，AB 为非线弹性阶段，故OB 为初始弹性阶段，C 点位初始屈服点，()s σ+为初始屈服应力，CBA 为弹性阶段卸载，这一阶段中E σε=，初始弹性阶段结束之后，应力继续增大，进入塑性阶段，CDE 为强化阶段，应变强化硬化，EF 为颈缩阶段，应变弱化软化。

如果在进入塑性阶段卸载后再加载，例如在D 点卸载至零，应力应变关系自D 点沿'DO 到达'O 点，且'DO ∥OA ，其中'O O 为塑性应变p ε，DG 为弹性应变e ε，总应变为它们之和。

此后再继续加载，应力应变关系沿ODEF 变化，D 点为后继屈服点，OD 为后继弹性阶段，()'s σ+为后继屈服应力，值得一提的是初始屈服点只有一个，而后继屈服点有无数个（由加载历史决定）。

若在卸除全部载荷后反向加载，弹性阶段'COC ，()()s s σσ+-=，而在强化阶段'DOD ，()()s s σσ+->，称为Bauschinger 效应。

从上述分析得出材料弹塑性行为有一定的特殊性，主要表现在：弹性应力应变关系是线性，且是单值对应关系，而塑性应力应变关系是非线性的非单值对应。

我所认识的应力和应变之间的关系在单向应力状态下，理想弹性材料的应力和应变之间的关系是满足胡克定律的一一对应的关系。

在三维应力状态下描述一点处的应力状态需要9个分量，相应的应变状态也要用9个应变分量来表示。

对于一个具体的理想弹性体来讲，如果在三维应力状态下，应力与应变之间仍然有线性一一对应关系存在，则称这类弹性体为线性弹性体。

所谓各向弹性体，从力学意义上讲，就是弹性体内的每一点沿各个方向的力学性质都完全相同的。

这类线性弹性体独立的唐兴常数只有两个。

各向同性体本构关系特点：1.主应力与主应变方向重合。

2.体积应力与体积应变成比例。

3.应力强度与应变强度成比例。

4.应力偏量与应变偏量成比例。

工程应用中，常把各向同性弹性体的本构方程写下成11()11()11()x y z xy xy y x z yz yz z y x xz xz E G E G E G εσμσσγτεσμσσγτεσμσσγτ⎧⎡⎤=-+=⎣⎦⎪⎪⎪⎡⎤=-+=⎨⎣⎦⎪⎪⎡⎤=-+=⎪⎣⎦⎩，式中分别为弹性模量、泊松比和剪切模量。

在E G μ、、这三个参数之间，实际上独立的常量只有两个，它们之间存在关系为()21E G μ=+。

屈服条件:弹性和塑性的最主要区别在于变形是可以恢复。

习惯上，根据破坏时变形的大小把工程材料分为脆性材料和塑性材料两类。

对于加载过程如图1OA: 比例阶段；线性弹性阶段AB: 非弹性变形阶段 BC ： 初始屈服阶段 s σσ≤ CDE ：强化阶段；应变强化硬化阶段EF ： 颈缩阶段；应变弱化，软化阶段s σσ≥ C 点为初始屈服点具有唯一性。

在应力超过屈服应力后，如果在曲线上任意一点D 处卸载，应力和应变之间将不再遵循原有的加载曲线规律，而是沿一条接近平行于OA 的直线DO ’变化，直到应力下降为零，这时应变并不为零，即有塑性应变产生。

如果用OD ’表示总应变ε，O ’D ’表示可以恢复的弹性应变eε，OO ’表示不能恢复的塑性应变p ε，则有e p εεε=+，即总应变等于弹性应变加上塑性应变。
