蒙德变频器 报警检查

变频器的故障诊断与排除电动机变频器系统中，变频器作为核心部件能够控制电机转速和功率，随着其广泛应用，变频器故障诊断与排除问题越来越受到关注。

本文将探讨变频器故障的诊断方法，并分析相应的解决方案，以提高变频器系统工作的稳定性和可靠性。

第一部分：变频器故障的判断方法变频器故障的判断主要通过观察故障现象，了解故障原因和程度，具体包括以下几种方法：1. 观察指示灯状态：变频器系统通常会设置LED指示灯，不同的灯亮起表示不同的状态，例如出现短路故障灯、过载故障灯等都说明变频器出现了故障。

2. 检查参数设置：变频器系统中的参数设置非常重要，错误的参数设置可能导致电机无法正常工作，此时需要对这些参数进行检查和修正。

3. 现场测试：如果上述方法无法判断，需要进行现场测试，具体可以使用测试表对变频器的电路进行测试，观察各个电路行为是否正常，了解故障原因。

第二部分：变频器故障的解决方案1. 确定故障原因：出现故障后首先要确定故障原因，包括软件问题、硬件问题、电路设计等问题。

根据故障原因来选择对应的解决方案。

2. 更换部件：如果变频器的核心元件出现了问题，应及时更换相应部件，例如更换损坏的IGBT管或电感元件等，确保变频器能够正常工作。

3. 检查接线端子：变频器生产过程中，可能存在接线端子不牢固的情况，导致故障的出现，因此需要检查接线端子的连接是否牢固、电缆线的长度是否符合要求等。

4. 调整参数设置：错误的参数设置是导致电机无法正常工作的主要原因之一，需要对参数进行逐步调整，直到找到适当的参数设置，使变频器能够正常工作。

第三部分：总结维护电动机变频器故障是电机系统中的重要工作，方法主要包括通过LED指示灯状态判断故障、检查参数设置和进行现场测试。

进行解决故障可能采用更换部件、检查接线端子和调整参数设置等方法。

在操作过程中要注意安全，必须在设备停止并断开电源的情况下进行操作。

只有加强对变频器故障维护及时排除这些故障、确保变频器系统的正常工作，才能充分发挥变频器控制电机的优势，提高生产效率，降低生产成本。

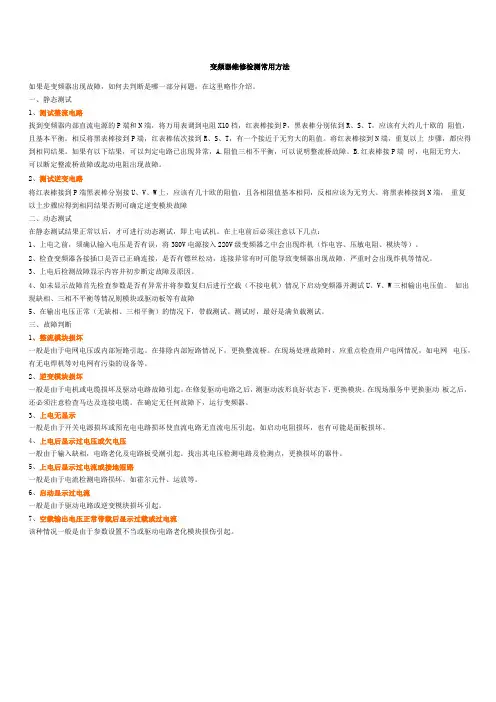

变频器维修检测常用方法如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接插口是否已正确连接，是否有镖丝松动，连接异常有时可能导致变频器出现故障，严重时会出现炸机等情况。

3、上电后检测故障显示内容并初步断定故障及原因。

4、如未显示故障首先检查参数是否有异常并将参数复归后进行空载（不接电机）情况下启动变频器并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后，测驱动波形良好状态下，更换模块。

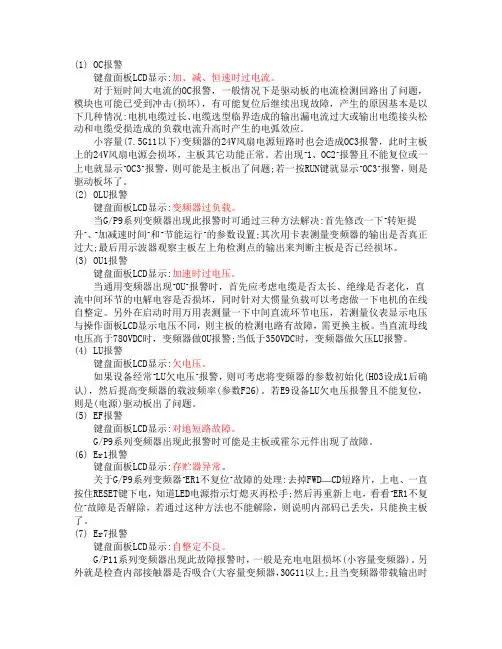

(1) OC报警键盘面板LCD显示:加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。

(2) OLU报警键盘面板LCD显示:变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

(3) OU1报警键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。

(4) LU报警键盘面板LCD显示:欠电压。

如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。

若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。

(5) EF报警键盘面板LCD显示:对地短路故障。

G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。

变频器过压报警的原因以及处理对策变频器是一种常用的电力设备，用来改变电源频率，将电网频率转换为可调节的频率，以供电机等负载使用。

然而，在使用过程中，变频器可能会遇到过压问题，并进行报警。

本文将详细介绍变频器过压报警的原因以及相应的处理对策。

一、变频器过压报警的原因1.输入电源问题：当输入电源电压过高时，变频器的输出电压也会随之增加。

当输出电压超过变频器所能承受的范围时，就会触发过压报警。

2.负载变化问题：当变频器所驱动的负载发生突变时，例如负载突然断开或实际负载要求的电流突然增大，变频器的输出电压也可能会出现突变，从而导致过压报警。

3.电网问题：电网电压或频率在正常工作范围内波动，但若超出变频器所能接受的范围，也会引起过压报警。

二、变频器过压报警的处理对策1.检查输入电源：若变频器报警，首先需要检查输入电源的电压是否正常。

可以使用电压表或功率分析仪等仪器进行检测，确保输入电源电压在变频器的额定范围之内。

2.调整负载：如果输入电源正常，就需要检查负载情况。

当负载变化较大时，可能需要调整负载，在变频器输出电压正常的情况下逐步增加负载，或使用额外的电阻负载进行测试，判断是否存在过压问题。

3.安装稳压装置：若电网电压波动较大，可以考虑安装稳压装置，以保证输入电源的电压稳定。

稳压装置可以根据实际需求选择合适的类型和容量。

4.调整变频器参数：一些变频器可以通过调整参数来适应不同的工作环境。

通过调整相关参数（如过压保护点、过压抑制时间等），可以对变频器的过压保护机制进行调整。

5.升级变频器：如果经过上述处理对策仍无法解决过压问题，可以考虑升级变频器。

新一代变频器通常配备更强大的保护功能和抗干扰能力，能够更好地应对各种工作环境。

6.寻求专业支持：如果以上方法仍然无法解决过压问题，建议寻求专业电气工程师或变频器厂商的支持。

他们可以通过现场测试和分析，为您提供更具体的处理建议。

综上所述，变频器过压报警的原因可能包括输入电源问题、负载变化问题和电网问题等。

变频器常见报警故障及处理方法在现代工业生产中，变频器的应用越来越广泛。

然而，在使用过程中，由于各种原因，变频器可能会出现一些报警故障。

本文将对变频器常见的六种报警故障进行分析，并提供相应的处理方法。

首先，过电流保护是变频器常见的报警故障之一。

这种故障通常是由于电动机或机械部分发生堵转，或者负载急剧变动，输出端短路，负载端接地，逆变模块损坏等原因导致的。

处理方法主要是检查电机负载，检查输出电源线和电机，延长加减速时间，检测变频器内部电路。

其次，过载保护也是变频器常见的故障。

如果负载过重，就会导致变频器过保护。

另外，如果变频器参数的热保护等级设置不正确，也会发生过载保护。

处理方法主要是检查变频器热保护等级参数是否设置合理，检查负载是否过重。

第三，过电压保护是由于电机停止运转时急剧减速，输出端接地，输入电压升高等原因导致的。

处理方法主要是延长减速时间，检查电源输出线和电机，以及在输入侧加AC电抗器以降低输入电压，抑制电源变动。

第四，过热保护是由于变频器内置温度检测模块异常，周围环境温度过高，变频器散热器通风散热效果不好，散热风机坏导致温度超过规定值报警。

处理方法主要是检查更换温度传感器，及时清扫变频器散热片保持通风良好，更换散热风机。

第五，接地保护是由于变频器通电以后或者在运行过程中报接地故障。

主要原因是变频器输出的电源线或者电机发生接地故障后跳闸保护。

处理方法主要是检查输出电源线和电机发现问题及时更换。

最后，欠压保护是由于变频器的输入电压下降可能导致控制回路不能正常工作使变频器欠压保护。

例如整流桥或可控硅损坏都有可能导致欠压故障的出现。

处理方法主要是检查电源，检测维修可控硅或整流桥。

变频器常见故障的检测与维修探析一、变频器常见故障的检测1. 电气故障电气故障是变频器常见故障的一种，主要表现为变频器无法正常启动、运行，或者运行中突然停止等现象。

电气故障的检测可以从以下几个方面进行：（1）检查电源线路及插头是否接触良好，有无烧焦或者断裂现象。

（2）检查变频器内部的电路板，是否有明显烧焦或者脱焊现象。

（3）使用万用表对主回路电路进行电阻、电压的检测，查明具体的故障点。

2. 过载故障过载是指变频器输出电流超过额定值，导致变频器保护动作，无法正常运行。

过载故障的检测可以从以下几个方面进行：（1）通过变频器面板上的参数显示，查看输出电流是否超过额定值。

（2）检查驱动电机的负载情况，是否存在异常情况导致过载。

（3）检查变频器内部的风扇散热情况，如风扇不转或转速较慢，会导致变频器内部温度过高而触发过载保护。

在出现变频器电气故障时，首先需要查明具体的故障点，然后进行维修。

一般来说，电气故障的维修步骤如下：（1）断开电源，对变频器内部电路板进行检查，查明烧坏或脱焊的元件。

（2）更换烧坏的元件，焊接脱焊的连接点，确保电路板完好。

（3）重新连接电源，对变频器进行启动测试，确保电气故障已经得到修复。

过载故障通常是由于驱动电机的负载过大或者变频器内部散热不良导致的。

在出现过载故障时，可以进行以下维修步骤：（1）检查驱动电机的负载情况，如有异常情况需要进行及时调整或更换。

（2）清洁变频器内部的散热风道和风扇，确保散热效果良好。

（3）如有必要，可以增加外部散热装置，提高整体散热效果。

3. 过压故障的维修除了上述常见的故障之外，变频器在使用过程中还会出现一些其他的故障，例如过载、短路、过流等。

对于这些故障，需要根据具体情况进行维修，重点在于查明故障原因，然后有针对性地进行修复。

变频器故障排除与检修在工业生产中，变频器被广泛应用于控制电机的转速和运行。

它能够实现电机的无级调速，提高生产效率和能源利用率。

然而，由于工作环境、设备老化或操作不当等原因，变频器可能会出现故障。

本文将介绍变频器故障的排除与检修方法，帮助读者在出现问题时能够快速解决。

一、变频器的故障分类变频器的故障可以分为硬件故障和软件故障两大类。

硬件故障主要包括电源故障、封装元件故障、电路板故障等。

软件故障则涉及程序错误、参数设置不当等问题。

二、故障排除步骤针对变频器故障的排除，以下步骤是必须的：1. 检查电源故障排除的第一步是检查变频器的电源是否连接正常、电压是否稳定。

如果电源出现问题，可能会导致变频器无法正常工作。

2. 检查电机如果电源正常，接下来需要检查电机本身是否存在问题。

可以通过检查电机的转子是否卡住、绕组是否短路等方式来判断。

3. 检查接线变频器的故障有时候也可能是由于接线问题引起的。

检查各个接线端子是否牢固，是否接触良好，如果发现问题，及时修复。

4. 检查参数设置变频器的工作需要进行参数设置，如果参数设置错误，可能会导致故障。

可以通过查看变频器的参数设置手册，确认参数是否符合要求。

5. 检查故障代码变频器故障通常会显示相应的故障代码。

通过查阅相关的故障代码手册，可以了解到具体故障的原因和解决办法。

三、故障检修技巧在进行变频器故障排除的过程中，以下技巧可能对读者有所帮助：1. 利用故障排除工具现代的变频器通常会提供故障排除工具，可以通过连接电脑来进行故障分析和诊断。

2. 注重维护保养定期对变频器进行维护保养是预防故障的有效方法。

清洁散热器、检查电路板连接、紧固接线端子等都是常规的维护措施。

3. 学习厂家提供的故障分析案例不同厂家的变频器可能存在一些特殊的故障情况。

学习厂家提供的故障分析案例，能够加深对变频器工作原理和故障排除的理解。

四、故障预防策略除了故障排除和检修，预防故障也是至关重要的。

以下是一些常见的故障预防策略：1. 做好设备维护定期维护保养设备，清洁散热器，检查接线端子，紧固松动的螺丝等，可以延长变频器的使用寿命。

变频器常见报警故障及处理方法变频器是一种用于调节电机速度和控制电机运行的装置。

在变频器运行过程中，可能会出现各种报警故障，下面将介绍一些常见的报警故障及处理方法。

1.过压报警：当输入电源电压超过变频器额定电压时，会触发过压报警。

处理方法是检查输入电压，如果超过额定电压，则需降低电源电压或更换额定电压更高的变频器。

2.欠压报警：当输入电源电压低于变频器额定电压时，会触发欠压报警。

处理方法是检查输入电压，如果低于额定电压，则需增加电源电压或更换额定电压更低的变频器。

3.过流报警：当电机的负载过大或变频器故障时，会导致过流报警。

处理方法是检查电机负载情况，如果负载过大，可以调整变频器参数降低输出功率；如果电机负载正常，可能是变频器故障，需要检修或更换变频器。

4.缺相报警：当输入电源中一些相位缺失时，会触发缺相报警。

处理方法是检查输入电源，确认是否有相位缺失，如果有缺失则需修复电源供应问题。

5.温度报警：当变频器内部温度过高时，会触发温度报警。

处理方法是检查变频器内部的散热情况，确保通风良好；如果温度依然过高，可能是变频器故障或过载，需要检修或减小负载。

6.短路/地错报警：当电机线路出现短路或接地问题时，会触发短路/地错报警。

处理方法是检查电机线路，修复短路或接地问题。

7.过载报警：当电机超过额定负载时，会触发过载报警。

处理方法是检查电机负载情况，如果负载超过额定值，则需减小负载或更换更大功率的电机。

8.通讯故障报警：当变频器与上位机或其他通讯设备通讯故障时，会触发通讯故障报警。

处理方法是检查通讯线路是否连接正常，确保通讯设备正常工作。

9.编码器故障报警：当变频器与编码器通讯故障时，会触发编码器故障报警。

处理方法是检查编码器与变频器之间的连接，确保连接正常；如果仍有故障，可能是编码器故障，需要修复或更换编码器。

变频器故障报警与处理一、引言随着科技的不断进步和工业自动化的快速发展，变频器在工业生产中的应用越来越广泛。

然而，在变频器的使用过程中，故障报警是不可避免的问题。

本文将探讨变频器故障报警的原因和常见处理方法，以帮助读者更好地解决变频器故障问题。

二、变频器故障报警的原因1. 过载保护：变频器在工作时，如果负载过大，就会触发过载保护功能，导致故障报警。

2. 短路保护：当电机或变频器输出处发生短路时，变频器会通过短路保护功能进行报警。

3. 过热保护：变频器在工作过程中会产生一定的热量，当温度超过设定阈值时，会触发过热保护报警。

4. 输入电压不稳定：如果供电电压波动较大或电压不稳定，可能导致变频器故障报警。

5. 过电流保护：当电机运行时，如果电流超过额定电流，会导致过电流保护报警。

三、变频器故障报警的处理方法1. 停机检查：当变频器报警时，首先应该立即停止设备运行，并断开电源。

然后通过检查变频器面板上的故障代码以及报警指示灯的状态，了解故障原因。

2. 排除故障源：根据报警代码和指示灯的闪烁模式，判断故障源是哪个部件或参数。

可以参考变频器的使用手册中提供的故障解决方法，进行逐步排查和处理。

3. 检查负载情况：如果变频器报警是由于负载过大引起的，需要检查负载情况，适当调整运行参数或增加散热措施，降低负载。

4. 检查线路和连接：检查变频器输入输出线路和连接情况，确保连接牢固可靠，同时排除线路短路等问题。

5. 故障复位：在确认故障已经排除的情况下，通过复位功能将变频器恢复正常工作状态。

四、避免变频器故障的注意事项1. 定期维护保养：定期对变频器进行维护保养，清洁变频器内部灰尘，检查散热器是否堵塞。

2. 合理安装：变频器应安装在通风良好、温度适宜的环境中，远离潮湿、高温和有腐蚀性气体的地方。

3. 正确操作：在操作变频器前，应仔细阅读变频器的使用手册，了解其功能和参数设定，以避免错误操作。

4. 监测运行情况：定期监测变频器的运行情况，关注温度、电流等参数的变化，及时发现异常并采取相应措施。

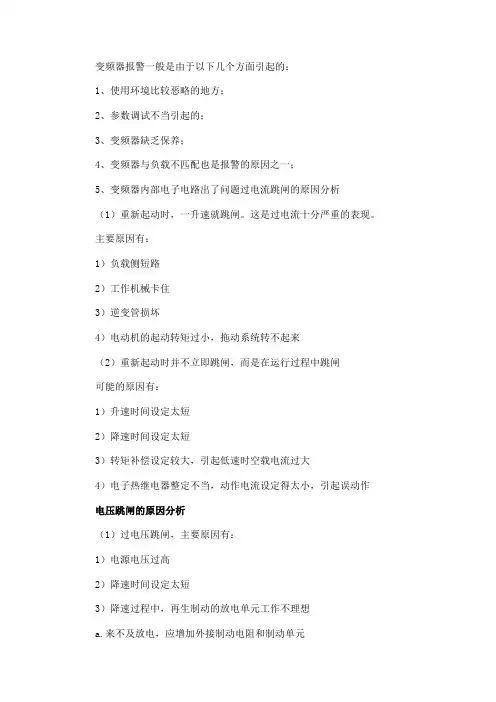

变频器报警一般是由于以下几个方面引起的：
1、使用环境比较恶略的地方；
2、参数调试不当引起的；
3、变频器缺乏保养；
4、变频器与负载不匹配也是报警的原因之一；
5、变频器内部电子电路出了问题过电流跳闸的原因分析
（1）重新起动时，一升速就跳闸。

这是过电流十分严重的表现。

主要原因有：
1）负载侧短路
2）工作机械卡住
3）逆变管损坏
4）电动机的起动转矩过小，拖动系统转不起来
（2）重新起动时并不立即跳闸，而是在运行过程中跳闸
可能的原因有：
1）升速时间设定太短
2）降速时间设定太短
3）转矩补偿设定较大，引起低速时空载电流过大
4）电子热继电器整定不当，动作电流设定得太小，引起误动作电压跳闸的原因分析
（1）过电压跳闸，主要原因有：
1）电源电压过高
2）降速时间设定太短
3）降速过程中，再生制动的放电单元工作不理想
a.来不及放电，应增加外接制动电阻和制动单元
b.放电支路发生故障，实际并不放电
（2）欠电压跳闸，可能的原因有：
1）电源电压过低
2）电源断相
3）整流桥故障
电动机不转的原因分析
（1）功能预置不当
1）上限频率与最高频率或基本频率和最高频率设定矛盾
2）使用外接给定时，未对“键盘给定/外接给定”的选择进行预置
3）其他的不合理预置
（2）在使用外接给定时，无“起动”信号
（3）其它原因：
1）机械有卡住现象
2）电动机的起动转矩不够
3）变频器的电路故障
如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

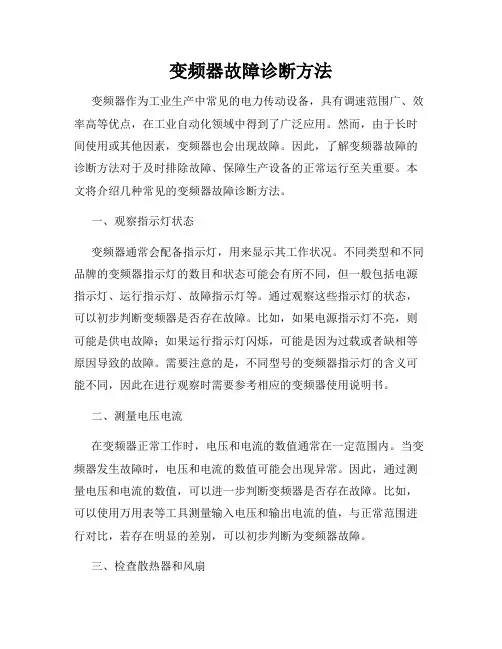

变频器故障诊断方法变频器作为工业生产中常见的电力传动设备，具有调速范围广、效率高等优点，在工业自动化领域中得到了广泛应用。

然而，由于长时间使用或其他因素，变频器也会出现故障。

因此，了解变频器故障的诊断方法对于及时排除故障、保障生产设备的正常运行至关重要。

本文将介绍几种常见的变频器故障诊断方法。

一、观察指示灯状态变频器通常会配备指示灯，用来显示其工作状况。

不同类型和不同品牌的变频器指示灯的数目和状态可能会有所不同，但一般包括电源指示灯、运行指示灯、故障指示灯等。

通过观察这些指示灯的状态，可以初步判断变频器是否存在故障。

比如，如果电源指示灯不亮，则可能是供电故障；如果运行指示灯闪烁，可能是因为过载或者缺相等原因导致的故障。

需要注意的是，不同型号的变频器指示灯的含义可能不同，因此在进行观察时需要参考相应的变频器使用说明书。

二、测量电压电流在变频器正常工作时，电压和电流的数值通常在一定范围内。

当变频器发生故障时，电压和电流的数值可能会出现异常。

因此，通过测量电压和电流的数值，可以进一步判断变频器是否存在故障。

比如，可以使用万用表等工具测量输入电压和输出电流的值，与正常范围进行对比，若存在明显的差别，可以初步判断为变频器故障。

三、检查散热器和风扇变频器在工作过程中会产生大量的热量，为了保证其正常运行，通常会配置散热器和风扇进行散热。

因此，当变频器故障时，散热器和风扇的状态也需要被检查。

首先，可以观察散热器表面是否有明显的灰尘或堵塞，如果有，可以使用吹风机等工具清理；其次，可以检查风扇是否正常运转。

如果发现散热器和风扇存在异常，可能是由于变频器过载、供电不稳定等原因导致的故障。

四、使用故障诊断软件随着科技的进步，现代变频器通常会配备故障诊断软件。

通过安装并运行相关软件，可以实时监测变频器的工作状态，并进行故障诊断。

这些软件通常可以提供变频器输入输出的电压、电流、功率等参数的实时数据。

当变频器发生故障时，软件可以根据实时数据分析并给出故障原因，从而方便工作人员进行及时维修。

变频器故障诊断在现代工业生产过程中，变频器扮演着重要的角色。

变频器作为一种能够改变电动机输送功率的设备，广泛应用于机械设备的驱动系统中。

然而，由于使用环境、操作不当、设备老化等原因，变频器也会出现各种故障。

本文将介绍变频器故障诊断的方法和步骤。

1. 故障现象分析变频器故障的首要步骤是对故障现象进行分析。

一旦发现异常，操作人员应立即停止变频器运行，并仔细观察和记录故障现象。

这些现象可能包括：变频器显示屏上的错误代码、异常噪音、设备运行不稳定等。

通过对故障现象的分析，我们可以初步判断可能的故障原因。

2. 检查电源和电气连接在进行具体的故障诊断之前，确保变频器的电源和电气连接正常是非常重要的。

检查电源线路、保险丝、接地线等，确保电源供应稳定。

此外，还要仔细检查变频器与电动机之间的电气连接，确保连接牢固、接线正确。

3. 检查传感器和信号线路变频器通常需要与传感器进行连接，以获取电动机的转速、温度等信息。

检查传感器是否正常工作，检查信号线路是否正确连接，确保传感器的信号能够准确传输给变频器。

如果存在传感器故障或信号线路断开，可能会导致变频器无法正确运作。

4. 系统参数检查变频器中的参数设置对设备的运行非常重要。

检查变频器的参数设置是否符合实际需求，确保各项参数设定正确。

特别是在更换变频器或进行维修后，需要仔细检查系统参数，以确保设备能够正常运行。

5. 故障代码分析当变频器显示屏上出现错误代码时，可以根据相应的故障代码手册进行分析。

故障代码通常与具体的故障类型相关联，如过载、短路、过压等。

根据故障代码的含义，可以初步判断出故障产生的原因。

6. 诊断工具的使用在进行故障诊断时，可以利用一些专业的诊断工具，如数字多用表、示波器等。

这些工具可以帮助检测电气信号、测量电压和电流等信息，从而更准确地确定故障原因。

7. 维修和更换部件一旦确定了故障原因，需要及时采取相应的维修措施。

根据具体情况，可以修复故障部件或直接更换故障部件。

变频器故障报警哎呀，说起变频器故障报警这事儿，还真挺让人头疼的。

我记得之前在一家工厂里就碰到过这么一出。

那时候，整个车间的机器都在轰隆轰隆地运转着，大家都忙得热火朝天。

突然，一台关键设备上的变频器发出了尖锐的报警声，那声音就像一个调皮的孩子在大声哭闹，一下子打破了原本有序的节奏。

工人们纷纷停下手中的活儿，目光都聚焦到了这台出问题的设备上。

我当时也赶紧凑了过去，心里想着：“这可咋整？” 只见变频器的显示屏上闪烁着一连串让人摸不着头脑的代码和警示符号。

咱们先来说说这变频器为啥会故障报警啊。

其实就跟人会生病一样，它工作累了、环境不好了、受到啥外部干扰啦，都有可能闹脾气。

比如说，电压不稳定，就像咱们吃饭不规律，胃就会不舒服，变频器也会受不了，然后就报警啦。

再比如，散热不好，它热得喘不过气来，也会通过报警来“求救”。

还有的时候，是变频器内部的一些零部件老化或者损坏了。

这就好比我们身体里的某个器官出了毛病，得赶紧治。

有时候仅仅是一个小小的电容罢工了，都能引发一连串的问题。

我当时在现场，仔细观察着变频器的每一个细节。

发现它的外壳上有一些灰尘，也许是因为长期没有清理，影响了散热。

我还检查了连接的线路，看是不是有松动的地方。

就像我们身体里的血管，如果堵塞或者破裂了，那可不得了。

处理变频器故障报警，可不能盲目。

得先搞清楚到底是啥原因。

有时候，需要用专门的检测仪器来测量各项参数，看看是不是在正常范围内。

这就好比我们去医院做检查，验血、拍片，一个都不能少。

我还碰到过因为过载导致的报警。

那台机器一直在超负荷运转，变频器实在撑不住了，只能大声呼喊：“我受不了啦！” 这时候，就得调整生产流程，不能让机器这么拼命。

在解决变频器故障报警的过程中，耐心和细心是关键。

不能着急，得一步步排查。

有时候，一个小小的疏忽，可能就会让问题变得更加复杂。

总之啊，变频器故障报警这事儿，虽然麻烦，但只要我们找对原因，对症下药，还是能让它乖乖听话，重新为我们的生产服务的。

变频器警告信息缘由及其解决方法 - 变频器_软启动器报警原因解决措施ACS800TEMP（4210）ACS800内部过温。

在变频器模块温度超过125℃时以出过温警告信息。

楂查环境温度。

楂查通风条件和风机的运行状况。

楂查散热器的散热，清除灰尘。

楂查电机功率是否合适。

BACKUPUSEDPC存储的传动参数备份文件正被下载使用.等待,直到完成下载任务.BC OVERHENT（7144）制动斩波器过载停止传动。

使斩波器冷却。

楂查电阻器过载爱护功能的参数设置（参见参数组27BRAKE CHOPPER）。

楂查查制动周期是否满足允许范围。

楂查传动沟通电源电压没有超额。

BRAKELFT停机时的制动降落时间长于BRAKELONGFT（参数67、5）的时间延时，发出的报警信号不会使传动跳闸，但会激活看门狗输出信号用于提升机的紧急停车。

楂查制动接触器。

楂查到DI1的制动应答信号的接线。

BR OVERHEAT（7112）制动电阻过热停的止传动，使电阻冷却。

楂查电阻过载爱护功能的参数设置（参见参数组27 BRAKE CHOPPER）。

楂查制动周期是否满足允许范围。

COMMMODULE（7510）（可编程故障功能）传动单元和主机间的周期性通讯丢失楂查现场总线的通讯状况。

参考5。

6。

8P>现场总线通讯部持或现场总线适配沃册。

楂查组51COMM IODULE （对现场总线适配器）的参数设置。

楂查电缆连接。

楂查主机是否可以通讯。

CUR UNBALxx（2310）medium none; BORDER-RIGHT: win`owtext 5pt solid; PADDIJG-TOP: 0cm" vAlmgn=top width=252> 疮动单元检测到并联的逆变模块中高的输出电馏不平衡¨此故障的可能是油于外部刮障（接地故障、电机电缆等等）或内部故障（变频器元件损坏）引起的。

xx(2…12)代表变频器模块编号。

报警检查本章节说明驱动器的报警显示内容及对策。

■报警显示功能........................................... 5-１■报警故障分析.......................................... 5-１０■报警显示功能说明驱动器的报警功能及其相对应的显示内容。

报警时，驱动器让故障接点输出动作，并切断输出使电机自由滑行停止。

◆报警检出发生故障时，请按照下表调查原因，采取适当的措施。

排除故障后再启动前，请用下面的任意一个方法进行故障复位。

●将参数H1.01.～H1.06.（多功能输入端子的功能选择）其中一项设定为21（故障复位），并且把该信号调为ON。

●●切断主回路电源后再重新合上电源。

表5.1 报警显示和对策.电机自学习失败以下所示为电机自学习失败时辅助参数U4.16.显示值的解析。

表5.2自学习过程中的报警（对应参数U4.16.）.参数不合理以下所示为参数不合理时辅助参数U4.16.显示值的解析。

表5.3参数不合理发生的报警（对应参数U4.16.）.端子设定冲突以下所示为端子设定冲突时辅助参数U4.16.显示值的解析。

表5.4端子设定冲突发生的报警（对应参数U4.16.）⏹ .扩展程序错误（参数设置冲突或重复）以下所示为参数不合理时辅助参数U4.16.显示值的解析。

表5.5参数不合理发生的报警（对应参数U4.16.）⏹ .扩展程序错误（扶梯模式故障，逻辑错误）以下所示为参数不合理时辅助参数U4.16.显示值的解析。

表5.6参数不合理发生的报警（对应参数U4.16.）⏹.扩展程序错误（扶梯模式故障，外部故障）以下所示为参数不合理时辅助参数U4.16.显示值的解析。

表5.7参数不合理发生的报警（对应参数U4.16.）■报警故障分析系统启动时，因参数设定和接线的失误等原因，驱动器和电机有时会不按设定运行，这种情况请参照本节，实施适当的处理。

故障内容被显示时，请参照本章『报警显示功能』部分。

1过流（OC）过流是变频器报警最为频繁的现象。

1.1现象(1)重新启动时，一升速就跳闸。

这是过电流十分严重的现象。

主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。

(2)上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。

(3)重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

1.2实例(1)一台LG-IS3-43.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。

在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。

模块装上上电运行一切良好。

(2)一台BELTRO-VERT2.2kW变频通电就跳“OC”且不能复位。

分析与维修:首先检查逆变模块没有发现问题。

其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。

二、过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。

(1)实例一台台安N2系列3.7kW变频器在停机时跳“OU”。

分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。

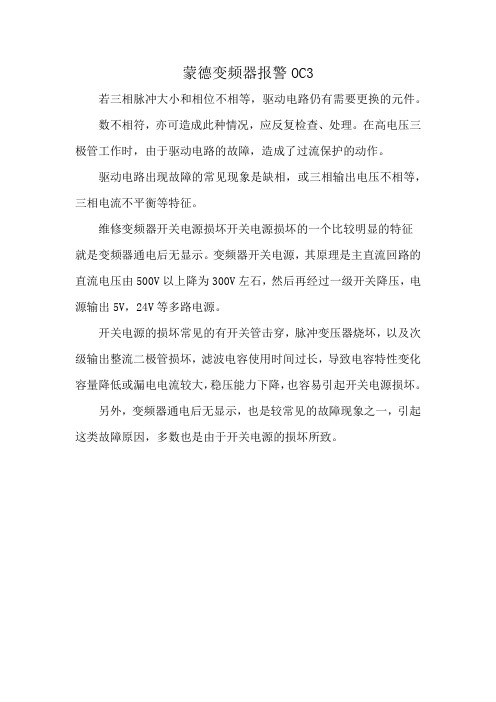

蒙德变频器报警OC3
若三相脉冲大小和相位不相等，驱动电路仍有需要更换的元件。

数不相符，亦可造成此种情况，应反复检查、处理。

在高电压三极管工作时，由于驱动电路的故障，造成了过流保护的动作。

驱动电路出现故障的常见现象是缺相，或三相输出电压不相等，三相电流不平衡等特征。

维修变频器开关电源损坏开关电源损坏的一个比较明显的特征
就是变频器通电后无显示。

变频器开关电源，其原理是主直流回路的直流电压由500V以上降为300V左石，然后再经过一级开关降压，电源输出5V，24V等多路电源。

开关电源的损坏常见的有开关管击穿，脉冲变压器烧坏，以及次级输出整流二极管损坏，滤波电容使用时间过长，导致电容特性变化容量降低或漏电电流较大，稳压能力下降，也容易引起开关电源损坏。

另外，变频器通电后无显示，也是较常见的故障现象之一，引起这类故障原因，多数也是由于开关电源的损坏所致。
