核磁共振碳谱解析

核磁共振碳谱(13C-NMR)Produced by Jiwu Wen•核磁共振碳谱的特点：1. 化学位移范围宽。

碳谱(13C-NMR)的化学位移δC通常在0～220 ppm之间(对于碳正可达330 ppm)。

离子δC比较：1H-NMR的化学位移δ通常在0～10 ppm之间。

Example:2. 13C-NMR给出不与氢相连的碳的共振吸收峰。

核磁共振碳谱(13C-NMR)可以给出季碳，羰基碳，氰基碳，以及不含氢原子的烯碳和炔碳的特征吸收峰。

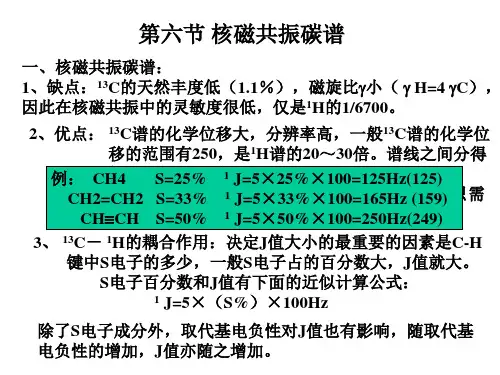

3. 13C-NMR的偶合情况复杂，偶合常数大。

核磁共振碳谱(13C-NMR)中偶合情况比较复杂，除了1H-1H偶合，还有1H-13C以及1H，13C与其它自旋核之间的偶合。

1H-13C的偶合常数通常在125-250 Hz。

因此在谱图测定过程中，通常采用一些去偶技术。

4. 13C-NMR的灵敏度低。

•核磁共振碳谱的去偶技术 1. 质子宽带去偶(也称为质子噪声去偶)。

质子宽带去偶是一种双共振去偶技术，实验方法是：用一相当宽的频率(包括样品中所有氢核的共振频率)照射样品，消除13C-1H 之间的偶合，使每种碳原子只给出一条谱线。

2. 偏共振去偶(也称不完全去偶)。

这种去偶技术的实验方法是：采用一个频率范围很小、比质子宽带去偶功率弱很多的射频场(B 2)，其频率略高于待测样品中所有氢核的共振吸收频率，使1H 与13C 之间在一定程度上去偶，不仅消除2J ～4J 的弱偶合，而且使1J 减小到J r (表观偶合常数)。

J r 和1J 之间的关系如下：r 12J J B /2∆νλπ=根据n+1规律，在偏共振去偶谱中，伯碳裂分为四重峰(用q表示)，仲碳为三重峰(t)，叔碳为两重峰(d)，季碳以及不与氢相连的碳为单峰(s)。

Example:2-丁醇的宽带去偶谱2-丁醇的偏共振去偶谱2-丁酮的质子宽带去偶谱和偏共振去偶谱3. 质子选择性去偶。

4. 门控去偶和反转门控去偶。

主要用于定量分析。

核磁共振碳谱(13C-NMR)Produced by Jiwu Wen•核磁共振碳谱的特点：1. 化学位移范围宽。

碳谱(13C-NMR)的化学位移δC通常在0～220 ppm之间(对于碳正可达330 ppm)。

离子δC比较：1H-NMR的化学位移δ通常在0～10 ppm之间。

Example:2. 13C-NMR给出不与氢相连的碳的共振吸收峰。

核磁共振碳谱(13C-NMR)可以给出季碳，羰基碳，氰基碳，以及不含氢原子的烯碳和炔碳的特征吸收峰。

3. 13C-NMR的偶合情况复杂，偶合常数大。

核磁共振碳谱(13C-NMR)中偶合情况比较复杂，除了1H-1H偶合，还有1H-13C以及1H，13C与其它自旋核之间的偶合。

1H-13C的偶合常数通常在125-250 Hz。

因此在谱图测定过程中，通常采用一些去偶技术。

4. 13C-NMR的灵敏度低。

•核磁共振碳谱的去偶技术 1. 质子宽带去偶(也称为质子噪声去偶)。

质子宽带去偶是一种双共振去偶技术，实验方法是：用一相当宽的频率(包括样品中所有氢核的共振频率)照射样品，消除13C-1H 之间的偶合，使每种碳原子只给出一条谱线。

2. 偏共振去偶(也称不完全去偶)。

这种去偶技术的实验方法是：采用一个频率范围很小、比质子宽带去偶功率弱很多的射频场(B 2)，其频率略高于待测样品中所有氢核的共振吸收频率，使1H 与13C 之间在一定程度上去偶，不仅消除2J ～4J 的弱偶合，而且使1J 减小到J r (表观偶合常数)。

J r 和1J 之间的关系如下：r 12J J B /2∆νλπ=根据n+1规律，在偏共振去偶谱中，伯碳裂分为四重峰(用q表示)，仲碳为三重峰(t)，叔碳为两重峰(d)，季碳以及不与氢相连的碳为单峰(s)。

Example:2-丁醇的宽带去偶谱2-丁醇的偏共振去偶谱2-丁酮的质子宽带去偶谱和偏共振去偶谱3. 质子选择性去偶。

4. 门控去偶和反转门控去偶。

主要用于定量分析。

怎么解析碳谱碳谱是一种分析物质结构的方法，利用了同位素碳13和碳12的不同比例来推断化合物的结构。

碳谱在有机化学领域中非常重要，可以帮助研究人员识别和确定有机分子的结构。

本文将介绍碳谱的解析方法和基本原理，以及一些常见的谱线和它们所代表的结构。

1. 碳原子和碳谱的基本原理碳谱是基于核磁共振(NMR)技术的，利用同位素碳13和碳12的不同比例来识别和确定分子中的碳原子的环境和连接方式。

在自然界中，碳原子最常见的同位素是碳12，而稀有同位素碳13的含量仅约为1%。

因此，利用碳谱来分析组成碳12和碳13的化合物，可以通过谱峰的强度和位置来区分不同的结构和类型。

2. 通过解析谱峰来推断结构碳谱可以通过观察不同化合物的峰形和谱线特征来推断结构。

其中，主要有四种谱线：甲基(methyl)、甲烷(methylene)、亚甲(methine)和芳香(aromatic)。

- 甲基峰一般在20-30 ppm的化学位移范围内，是因为甲基中没有其他质子或惰性原子与碳原子相连。

它的峰形类似于单个尖锐的峰。

- 甲烷峰在30-40 ppm，因为甲烷中有一个氢原子与碳原子相连，它的峰形类似于一对上下对称的峰。

- 亚甲峰在40-60 ppm，其中一个碳原子与两个氢原子相连，它的峰形类似于单个峰。

- 芳香峰在120-200 ppm间，通常是分离的，呈现单条或多条肩峰的峰形。

3. 确定化学位移来推断结构化学位移是指在不同环境下的碳原子的吸收频率。

通过测量不同环境下的碳原子的化学位移，可以推断分子中不同碳原子的环境和连接方式。

例如，苯环中的碳原子各不相同，对应的峰形也会不同。

最外层的邻位(ortho)碳原子和对位(para)碳原子的化学位移大约在130-140 ppm之间。

而邻位和对位之间的甲基碳原子的化学位移通常在20-30 ppm之间。

4. 结语总之，碳谱是物质结构分析的重要工具。

通过测量不同的化合物的谱线和化学位移，可以定量分析和推断原子的环境和结构。

三. 核磁共振氢谱核磁共振技术发展较早，20世纪70年代以前，主要是核磁共振氢谱的研究和应用。

70年代以后，随着傅里叶变换波谱仪的诞生，13C—NMR的研究迅速开展。

由于1H—NMR的灵敏度高，而且积累的研究资料丰富，因此在结构解析方面1H—NMR的重要性仍强于13C—NMR。

解析图谱的步骤1.先观察图谱是否符合要求;①四甲基硅烷的信号是否正常；②杂音大不大；③基线是否平；④积分曲线中没有吸收信号的地方是否平整。

如果有问题，解析时要引起注意，最好重新测试图谱。

2.区分杂质峰、溶剂峰、旋转边峰（spinning side bands）、13C卫星峰(13C satellite peaks) （1）杂质峰：杂质含量相对样品比例很小，因此杂质峰的峰面积很小，且杂质峰与样品峰之间没有简单整数比的关系，容易区别。

（2）溶剂峰：氘代试剂不可能达到100％的同位素纯度（大部分试剂的氘代率为99－99.8％），因此谱图中往往呈现相应的溶剂峰，如CDCL3中的溶剂峰的δ值约为7.27 ppm处。

（3）旋转边峰:在测试样品时，样品管在1H-NMR仪中快速旋转，当仪器调节未达到良好工作状态时，会出现旋转边带，即以强谱线为中心，呈现出一对对称的弱峰，称为旋转边峰。

（4）13C卫星峰：13C具有磁距，可以与1H偶合产生裂分，称之为13C卫星峰，但由13C 的天然丰度只为1.1％，只有氢的强峰才能观察到，一般不会对氢的谱图造成干扰。

3.根据积分曲线，观察各信号的相对高度，计算样品化合物分子式中的氢原子数目。

可利用可靠的甲基信号或孤立的次甲基信号为标准计算各信号峰的质子数目。

4.先解析图中CH3O、CH3N、、CH3C=O、CH3C=C、CH3-C等孤立的甲基质子信号，然后再解析偶合的甲基质子信号。

5.解析羧基、醛基、分子内氢键等低磁场的质子信号。

6.解析芳香核上的质子信号。

7.比较滴加重水前后测定的图谱，观察有无信号峰消失的现象，了解分子结构中所连活泼氢官能团。
