超声波热量表安装原则

一、IC卡超声波热量表简介：
IC卡热量表是机电一体智能化高科技产品，用于精确测量建筑物或独立房屋的热能消耗量。

计算器模块与流量传感器（超声波）、配对温度传感器（铂电阻）、阀门及读卡电路等组成整体式热量表，适用于分户热计量。

利用射频卡在热量表与采暖管理系统之间双向传递用热数据及信息，实现热量计量与热预付费功能.
二、IC卡超声波热量表安装：
1、热量表属于户用精密仪表，安装时必须小心，禁止提拽表头、温度传感器线；禁止挤压测温探头；严禁靠近高温热源以防电池爆炸伤人或损坏仪表。

安装前应反复过滤清除管内的麻丝、砂石等杂物，以免造成热量表堵塞。

安装位置应避免曝晒、水淹、冰冻和污染且方便拆装和抄表。

2、安装示意图
将热量表按表壳上箭头方向与管道内水流方向一致原则装在进水管道上。

（若需装在回水管道须提前说明）
三、IC卡超声波热量表参数：
四、IC卡超声波热量表维护：
1、每年供热运行前及结束时，必须清理过滤器中的杂物，否则影响计量的准确性。

2、温度传感器进出位置连接一定要正确。

3、仪表的安装方向应与热传输介质流动方向一致。

4、不得在相对湿度大于80%及严重污染的环境中使用。

5、勿使任何液体流入积分仪。

超声波热量表的施工安装要点及相关技术要求标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]超声波热量表的施工安装要点及相关技术要求超声波流量传感器是通过波在介质中的传输速度在顺水流和逆水流方向的差异，而求出介质流速的方法来测量流量。

按传感器水流通道方式，超声波流量传感器分单通道式和U 形管式。

超声波式热量表选用主要控制参数为：公称直径DN、常用流量、最大流量、最小流量、额定压力、最大压力损失、温度范围、温差范围等。

超声波热量表的初期投资相对较高，仪表的流量传感器具有精度高、压损小、不易堵塞等特点，但流量传感器的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

超声波热量表施工安装要点1. 当使用分体式热量表时，积分仪与流量传感器的距离不宜超过10M。

2. 气泡对准确测量干扰很大，不能安装在管道最高处。

3．安装时远离交流电和高频输射源，避开高温辐射源、阳光直射。

流量传感器的安装1) 热量表的流量传感器必须安装在一次网的供水管道上。

2) 热量表的流量传感器应安装在直径等于其公称直径的管道上，并且在前、后端分别留有规定长度的直管段（以厂家产品技术说明书为准，一般表前为公称直径10倍的直管段，表后为公称直径5倍的直管段，直管段范围内无其它任何测温、测压、过滤器、阀门等元件）。

3) 在安装流量传感器时应考虑留出便于读数和维修的空间，强烈建议在表体下游满足直管段后安装管道伸缩器，便于热量表的安装及校验。

4) 安装时必须按照流量计管段上水流指示箭头方向安装，并建议在流量传感器前后安装阀门，便于检修。

5) 热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上，防止供水沉淀后的淤泥沉积于低处换能器影响信号传输，垂直安装时水流方向必须为从下而上；流量传感器前端应安装过滤器（必须满足表体的前直管段要求）。

温度传感器的安装1）温度传感器必须安装在流量传感器规定的直管段以外；安装温度传感器管道处的水温须均匀。

超声波热量表超声波热量表的安装及注意事项:配置:超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀(或锁闭阀)。

(1)热量表、测温球阀、电动温控阀安装示意图(2)施工条件A)系统及过滤器杂质排除干净,管道系统中无杂质;B)安装热量表的环境中无漏水情况,相对空气湿度不超过85% 。

C)超声波热量表调试,必须要从过滤器排污,排污时将热量表用塑料袋套住,防止排污泄水导致热量表进水损坏。

(3) 热量表安装1、安装位置:热量表按设计安装在进水管(供水管)。

电动温控阀安装在回水管测温球阀后。

A,热量表要安装在合适的位置,以便于操作、读取与维护维修。

B,热量表上的铅封不能损坏。

C,安装时应严格要求,谨慎操作,防止人为损坏。

D,超声波热量表可水平或垂直安装,垂直安装时,应使进水方向由下进水;E,热量表禁止安装在管道的最上端,防止局部管道集气造成计量不准;F,安装热量表前,应先确认区分供、回水管以及水流方向;热量表壳体上箭头所指方向为水流方向,不得装反;2.安装环境:a、热量表要求使用环境相对干燥,湿度较低为宜、b、安装在管道井内,管道井地面应有防水处理;c、热量表安装时应避免在表的上方有各种供回水管道,防止漏水造成热量表损坏;d、同一个管井安装多块热量表时,应使热量表安装位置在垂直方向错开(相互平行或并排),避免上下叠加的安装方式造成上面漏水下面进水的结果;3.热量表的搬运及拿放:热量表属于比较贵重精密仪表,拿起放下时必须小心a、轻拿轻放,避免碰撞;b、禁止提拽表头、传感器线;禁止挤压测温探头;c、严禁靠近较高温度热源如电气焊,防止电池爆炸伤人以及损坏仪表;4、热量表温度传感器的安装方式:热量表的温度传感器共有两只(进水与回水),安装时应将红色标签的温度传感器安装在进水管上(通常在表体测温孔内),另一只蓝色标签的温度传感器安装在回水管上,安装温度传感器的步骤为:a)取下温度传感器上的防水胶圈塞进测温座孔内;b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开);c)如果温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果;d)温度探头的安装位置要进行保温处理,如果温度传感器出现损坏,要对两支温度传感器同时进行更换。

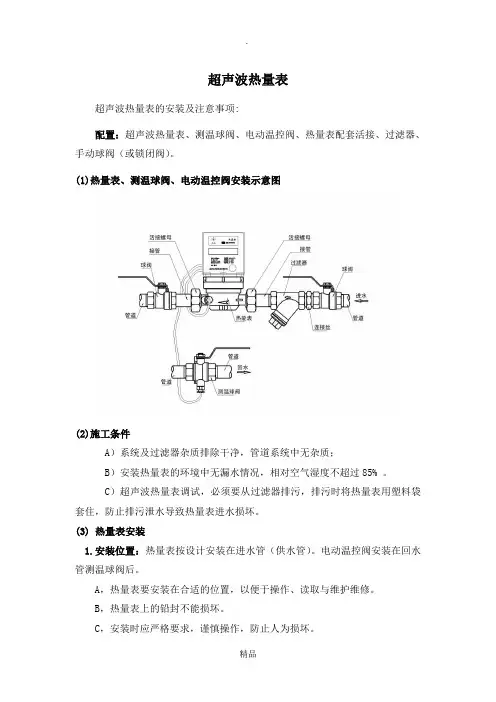

超声波热量表超声波热量表的安装及注意事项:配置：超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀（或锁闭阀）。

(1)热量表、测温球阀、电动温控阀安装示意图(2)施工条件A）系统及过滤器杂质排除干净，管道系统中无杂质；B）安装热量表的环境中无漏水情况，相对空气湿度不超过85% 。

C）超声波热量表调试，必须要从过滤器排污，排污时将热量表用塑料袋套住，防止排污泄水导致热量表进水损坏。

(3) 热量表安装1.安装位置：热量表按设计安装在进水管（供水管）。

电动温控阀安装在回水管测温球阀后。

A，热量表要安装在合适的位置，以便于操作、读取与维护维修。

B，热量表上的铅封不能损坏。

C，安装时应严格要求，谨慎操作，防止人为损坏。

D，超声波热量表可水平或垂直安装，垂直安装时，应使进水方向由下进水；E，热量表禁止安装在管道的最上端，防止局部管道集气造成计量不准；F，安装热量表前，应先确认区分供、回水管以及水流方向；热量表壳体上箭头所指方向为水流方向，不得装反；2．安装环境：a.热量表要求使用环境相对干燥，湿度较低为宜.b.安装在管道井内，管道井地面应有防水处理；c.热量表安装时应避免在表的上方有各种供回水管道，防止漏水造成热量表损坏；d.同一个管井安装多块热量表时，应使热量表安装位置在垂直方向错开（相互平行或并排），避免上下叠加的安装方式造成上面漏水下面进水的结果；3．热量表的搬运及拿放：热量表属于比较贵重精密仪表，拿起放下时必须小心a.轻拿轻放，避免碰撞；b.禁止提拽表头、传感器线；禁止挤压测温探头；c.严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；4. 热量表温度传感器的安装方式：热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上（通常在表体测温孔内），另一只蓝色标签的温度传感器安装在回水管上，安装温度传感器的步骤为：a)取下温度传感器上的防水胶圈塞进测温座孔内；b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开)；c)如果温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果；d)温度探头的安装位置要进行保温处理，如果温度传感器出现损坏，要对两支温度传感器同时进行更换。

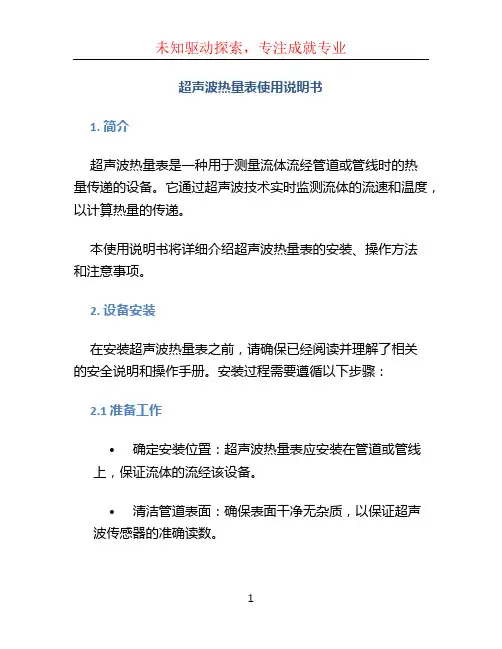

超声波热量表使用说明书1. 简介超声波热量表是一种用于测量流体流经管道或管线时的热量传递的设备。

它通过超声波技术实时监测流体的流速和温度，以计算热量的传递。

本使用说明书将详细介绍超声波热量表的安装、操作方法和注意事项。

2. 设备安装在安装超声波热量表之前，请确保已经阅读并理解了相关的安全说明和操作手册。

安装过程需要遵循以下步骤：2.1 准备工作•确定安装位置：超声波热量表应安装在管道或管线上，保证流体的流经该设备。

•清洁管道表面：确保表面干净无杂质，以保证超声波传感器的准确读数。

•准备所需配件：根据实际安装情况，准备好所需的管夹、密封件、电缆等配件。

2.2 安装步骤1.使用管夹将超声波传感器固定在管道上。

确保传感器和管道之间没有任何杂质或异物。

2.经相关标准或技术要求进行传感器与管道之间的密封，并确保密封良好，防止泄漏。

3.连接传感器的电缆到读数仪器或计算机，并确保连接稳固可靠。

3. 操作方法超声波热量表的操作方法简单易懂，请按照以下步骤进行操作：1.打开读数仪器或计算机的电源，并确保其与超声波热量表连接正常。

2.启动相关的软件或应用程序，进入热量表的控制界面。

3.配置热量表的参数：流体类型、管道直径、温度传感器等。

4.开始测量：点击开始测量按钮，即可开始测量流体的热量传递。

5.实时监测测量结果：在控制界面上可以实时显示流速、温度和热量等数据。

6.结束测量：测量完成后，点击停止测量按钮，结束测量过程。

保存测量数据，以备后续分析和报表生成。

4. 注意事项在使用超声波热量表时，请注意以下事项：•定期检查设备的状态和连接，确保传感器和电缆的正常工作。

•避免在高温、高压、腐蚀性液体等特殊环境下使用该设备，以免损坏设备或导致人身伤害。

•避免超声波传感器与硬物、颗粒物等接触，以免影响测量的准确性。

•注意保持设备和周围环境的清洁，定期进行维护和清理。

•在使用过程中如遇到故障或异常情况，请及时停止使用并联系售后服务人员进行维修。

超声波热量表的安装 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】超声波热量表超声波热量表的安装及注意事项:配置：超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀（或锁闭阀）。

(1)热量表、测温球阀、电动温控阀安装示意图(2)施工条件A）系统及过滤器杂质排除干净，管道系统中无杂质；B）安装热量表的环境中无漏水情况，相对空气湿度不超过85% 。

C）超声波热量表调试，必须要从过滤器排污，排污时将热量表用塑料袋套住，防止排污泄水导致热量表进水损坏。

(3) 热量表安装1.安装位置：热量表按设计安装在进水管（供水管）。

电动温控阀安装在回水管测温球阀后。

A，热量表要安装在合适的位置，以便于操作、读取与维护维修。

B，热量表上的铅封不能损坏。

C，安装时应严格要求，谨慎操作，防止人为损坏。

D，超声波热量表可水平或垂直安装，垂直安装时，应使进水方向由下进水；E，热量表禁止安装在管道的最上端，防止局部管道集气造成计量不准；F，安装热量表前，应先确认区分供、回水管以及水流方向；热量表壳体上箭头所指方向为水流方向，不得装反；2．安装环境：a.热量表要求使用环境相对干燥，湿度较低为宜.b.安装在管道井内，管道井地面应有防水处理；c.热量表安装时应避免在表的上方有各种供回水管道，防止漏水造成热量表损坏；d.同一个管井安装多块热量表时，应使热量表安装位置在垂直方向错开（相互平行或并排），避免上下叠加的安装方式造成上面漏水下面进水的结果；3．热量表的搬运及拿放：热量表属于比较贵重精密仪表，拿起放下时必须小心a.轻拿轻放，避免碰撞；b.禁止提拽表头、传感器线；禁止挤压测温探头；c.严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；4. 热量表温度传感器的安装方式：热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上（通常在表体测温孔内），另一只蓝色标签的温度传感器安装在回水管上，安装温度传感器的步骤为：a)取下温度传感器上的防水胶圈塞进测温座孔内；b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开)；c)如果温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果；d)温度探头的安装位置要进行保温处理，如果温度传感器出现损坏，要对两支温度传感器同时进行更换。

供暖超声波热量表安全操作及保养规程导语在供暖行业，超声波热量表是一种重要的计量工具，它能够精确地测量供暖系统中的水流量和温度，从而计算出能够提供的供暖热量。

但是，如果不正确地使用和保养这些热量表，可能会导致误差的出现，甚至可能会造成安全隐患。

因此，为了保障供暖系统的安全和正常运行，我们需要了解超声波热量表的正确操作和保养规程。

安全操作规程1. 安装位置超声波热量表应该安装在供暖管道的水平段上，管道两端需要留有一定的直管段。

安装时应避免管道的弯曲、翻转和轴向位移等情况，否则会导致测量误差。

2. 电源接线超声波热量表的电源线应采用隔离式或双重绝缘的电缆，电缆的截面积应根据工程实际需要选定，并满足电缆引出口的要求。

3. 信号接线超声波热量表的信号线应采用抗干扰性能好的屏蔽电缆，信号线长度应控制在50米以内，信号线在引出口处应尽可能靠近金属管壁接地。

4. 操作须知在使用超声波热量表时，应注意以下几点：•开机前应检查电源电压和电流是否正常，同时检查电缆接头是否牢固。

•设置好热量表的相关参数，包括采样周期、报警条款、温度补偿等内容。

•清洗管道后应对热量表进行校准，以确保测量精度。

•不能将超声波热量表直接暴露在阳光下，避免影响温度传感器的准确度。

•在进行维护和更换超声波热量表时，应关闭相关管道的阀门，防止水流涌入。

保养规程1. 定期清洗超声波热量表应定期进行清洗，以保证传感器的敏感度和测量精度。

清洗时应注意避免用刷子等硬物擦拭传感器表面，以免刮花或损坏传感器。

2. 确保密封性能超声波热量表的密封性能对测量精度有着很大的影响，因此需要确保设备的密封性能。

定期检查热量表的密封部位，如发现泄漏问题及时进行处理。

3. 定期校验超声波热量表的校验周期一般为一年，校验时需要专业的仪器和设备。

如果在使用过程中发现测量精度异常，需要及时进行校准，以确保供暖系统的热量计量精度。

4. 防止冻裂在北方地区，冬季气温低下，超声波热量表易受冻裂破坏。

贴片式超声波热量表安全操作及保养规程1. 引言贴片式超声波热量表是一种重要的仪器设备，用于测量流体的热量传递。

为了保证仪器的正常运行和安全操作，本文将介绍贴片式超声波热量表的安全操作及保养规程。

2. 安全操作规程2.1 选择合适的安装环境在安装贴片式超声波热量表时，应选择合适的环境。

避免安装在易受震动、潮湿、高温、腐蚀性气体等不利条件下的地方。

同时，应保证仪表的安装位置距离电源和其他设备有一定的距离，以免相互干扰。

2.2 正确接线在接线时，应确保电源线的接线端子和仪表的接线端子牢固连接，避免出现接触不良或松动现象。

同时，应按照正确的电源电压接线，避免输入过高或过低的电压，以免影响仪表的正常运行。

2.3 严禁拆卸和改装未经授权，严禁拆卸和改装贴片式超声波热量表。

如果需要对仪表进行维修或更换部件，应联系专业的技术人员或售后服务部门进行操作。

2.4 避免过载和短路在操作贴片式超声波热量表时，应避免超过仪表的额定工作范围，避免过载的情况发生。

同时，应确保各个回路之间没有短路现象，以保证正常的测量和运行。

2.5 定期校验和维护贴片式超声波热量表在长期运行过程中，可能存在误差积累和部件老化的情况。

因此，需要定期进行校验和维护工作。

校验可以选择专业的校验机构进行，维护可以由专业的技术人员进行操作。

3. 保养规程3.1 定期清洁定期清洁是保养贴片式超声波热量表的重要环节。

在清洁时，应使用干净的布或棉签轻轻擦拭仪表的表面，避免使用含有刺激性或腐蚀性化学物质的清洁剂。

3.2 防尘防潮贴片式超声波热量表应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。

同时，在存放时应使用防尘罩或防尘布进行覆盖，以保护仪表不受灰尘、杂物等的侵害。

3.3 注意防雷贴片式超声波热量表应避免暴雨天气或雷电天气时继续运行。

在雷电天气时，应及时切断电源，以免仪表受到雷击而损坏。

3.4 定期更换电池如果贴片式超声波热量表使用电池作为供电源，应定期对电池进行更换。

功能型超声波热量表安全操作及保养规程在使用功能型超声波热量表时，为保证其正常工作并延长使用寿命，用户需要遵循以下操作和保养规程。

1. 事前准备在使用前，用户需要检查功能型超声波热量表的外观是否完好无损。

如果存在损坏，应停止使用并及时修理或更换。

同时，用户需要确认仪器的基本参数是否符合要求，如使用电压、电流、频率等。

如果不符合要求，应调整或更换相应设备。

2. 安全操作在操作过程中，用户需要注意以下事项：2.1 正确安装功能型超声波热量表应该被安装在水管内部的合适位置。

安装过程需要确保设备的电源和接口安装准确，以减少仪器损坏和应力集中的风险。

2.2 使用环境用户需要确保热量表在可靠的环境下工作。

同时，用户需要小心使用有害物质进行清理，以减少对热量表造成的损害。

2.3 防潮防水功能型超声波热量表的电源接口应保持干燥。

在清洗仪器时，请不要用水冲洗设备，以避免电路短路和腐蚀。

2.4 防静电当使用功能型超声波热量表时，请避免静电干扰。

为避免静电干扰，可以使用静电释放装置。

2.5 操作前检查在使用功能型超声波热量表之前，请仔细阅读使用说明，并确保所有参数正确设置。

2.6 防止电磁干扰在使用功能型超声波热量表过程中，需要避免电磁干扰。

请务必遵守设备的使用说明，保持足够的距离以防止设备受到电磁干扰。

3. 保养规程功能型超声波热量表的正常使用和保养对于延长设备的寿命和性能至关重要。

在保养期间，应注意以下事项：3.1 日常清洁在日常使用过程中，仪器表面应保持清洁，并定期进行清洁和保养。

建议使用干布进行清洁，也可以使用洁具或吸湿除尘剂，以清除仪器上的灰尘和污渍。

3.2 定期检修为保证设备的正常运行，应定期对功能型超声波热量表进行检修。

定期检查应包括机械部件、电源接口和其他部分的检查。

如果设备发现损坏或磨损，请及时修理或更换。

3.3 应急处置如果功能型超声波热量表遭受了过热、短路或其他类型的损坏，请及时关闭电源，并联系生产商或相关维修人员进行维修。

超声波热能表热量表安全操作及保养规程随着科学技术的飞速发展，超声波热能表热量表已经广泛应用于工业生产、科研实验等领域。

然而，由于该设备涉及高温高能量，操作不当可能会对人员和设备造成伤害，所以，安全操作及保养规程变得非常必要。

一、操作规程1.1 前期准备在进行操作前，应先检查设备是否完好，检查表头、表尾是否有漏气、松动现象，检查电缆是否磨损、电线被挤压等情况，确保设备能够正常工作。

同时，要让专业技术人员对设备进行定期的检查和维护，确保设备在工作状态下的稳定性。

1.2 正确安装在安装过程中，应确保表头、表尾安装牢固可靠，接口部位密封性好。

同时，要注意避免热量表受到振动和冲击。

若热量表长期停用，应移至黄光房或塑料袋里妥善保管。

1.3 合理操作在使用热量表时，应根据被测物体的特性，选择合适的超声波热量表和适当的参数，避免超声波热量表受到过高或过低的干扰，以确保测量结果的准确性。

1.4 安全隐患避免在操作过程中，随时注意热量表表面的温度变化，避免直接触摸，同时也要注意电源的安全运用，避免短路或触电危险的发生。

如发现设备出现问题，应及时切断电源、处理突发事件，并立即通知专业技术人员进行维修。

二、保养规程2.1 日常清洁在日常使用中，要随时对热量表进行清洁，尽量避免热量表表面沾染灰尘等污染物，影响精度和检测结果的准确性。

清洁时需要使用干净的棉布或纸巾进行轻度擦拭，避免用水直接冲洗和使用多孔的布料。

2.2 定期维护热量表设备需要定期进行维护，包括清洗仪器、检查管道连接处是否有松动，检查仪器硅胶管是否老化，发现问题及时更换。

定期对超声探头进行清洗，以免测量结果不准确，并定期对设备进行校准，以确保设备的准确性。

2.3 保管有道每次使用后，应将超声波热量表放置在特定的仪器箱里，妥善保管，避免受潮、腐蚀等现象，同时也要避免长时间不用导致设备老化和损坏。

总结超声波热量表具有高精度、高灵敏度、无损检测等优点，但它需要在正确的操作和保养下才能充分发挥其应用价值。

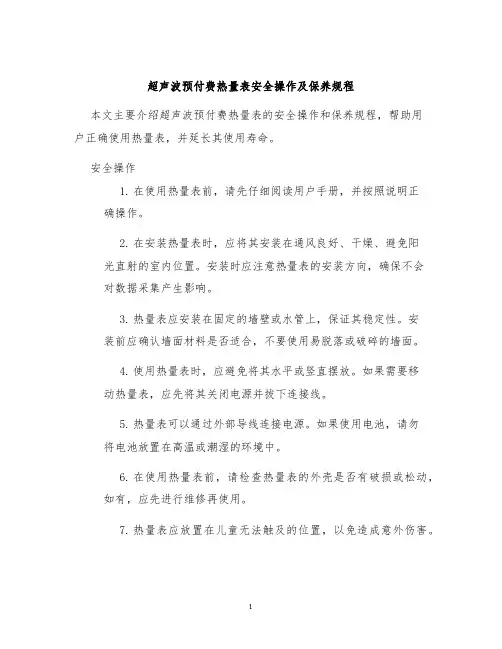

超声波预付费热量表安全操作及保养规程本文主要介绍超声波预付费热量表的安全操作和保养规程，帮助用户正确使用热量表，并延长其使用寿命。

安全操作1.在使用热量表前，请先仔细阅读用户手册，并按照说明正确操作。

2.在安装热量表时，应将其安装在通风良好、干燥、避免阳光直射的室内位置。

安装时应注意热量表的安装方向，确保不会对数据采集产生影响。

3.热量表应安装在固定的墙壁或水管上，保证其稳定性。

安装前应确认墙面材料是否适合，不要使用易脱落或破碎的墙面。

4.使用热量表时，应避免将其水平或竖直摆放。

如果需要移动热量表，应先将其关闭电源并拔下连接线。

5.热量表可以通过外部导线连接电源。

如果使用电池，请勿将电池放置在高温或潮湿的环境中。

6.在使用热量表前，请检查热量表的外壳是否有破损或松动，如有，应先进行维修再使用。

7.热量表应放置在儿童无法触及的位置，以免造成意外伤害。

保养规程1.定期检查热量表上的连接线是否松动，如有，及时插好。

2.热量表要保持清洁干燥，避免受到潮湿的影响。

3.热量表需要进行定期校准，以确保数据准确。

4.热量表的传感器要保持清洁，避免受到灰尘和污垢的影响。

5.热量表需要进行定期更换电池，以确保热量表始终处于工作状态。

6.请勿在热量表上放置其他物品，以免影响数据的采集和传输。

7.热量表在不使用时应关掉电源，避免消耗无谓的电力。

总结超声波预付费热量表是一种重要的仪器设备，其正确使用和保养可以确保数据的准确性和设备的稳定性。

本文介绍了热量表的安全操作和保养规程，希望能帮助用户更好地了解并使用热量表，提高其安全性和可靠性。

超声波热量表冷水表安全操作及保养规程前言超声波热量表和冷水表是用于测量管道内流体的流量和热量的仪器。

其精确测量和可靠性已被广泛应用于工业和民用领域。

本文将介绍超声波热量表和冷水表的安全操作和保养规程。

安全操作规程1. 安装前的准备在安装前，请确认以下几点：•管道内没有异物和污物，以确保精准测量。

•测量仪器和管道的接口和尺寸匹配。

•测量仪器的参数和管道内流体性质相匹配。

2. 安装过程中的注意事项在安装过程中，请注意以下几点：•在安装过程中，务必按照说明书中提供的操作步骤进行操作，以免操作错误和导致测量不准确。

•在安装过程中，必须按照工作环境的要求进行操作，如防护措施和防静电处理等。

•安装后，务必通过自检和校准，确保仪器的准确性和可靠性。

3. 运行过程中的注意事项在运行过程中，请注意以下几点：•维持管道内流体的稳定运行状态，以确保测量的准确性。

•定期对测量仪器进行自检和校准，以确保测量的可靠性和准确性。

•在运行过程中，如果测量仪器出现故障，请立即停止运行并进行检查和维修，以免对生产和环境带来不必要的损害。

保养规程1. 日常保养在日常使用过程中，请按照以下规程进行保养：•定期检查测量仪器的运行状态，如温度、压力和流量等，以确保仪器正常运行。

•定期对测量仪器进行清洁和维护，以确保测量精度和仪器的使用寿命。

•定期更换测量仪器和管道内的滤芯和密封圈等易损件，以确保测量的准确性和可靠性。

2. 定期维护定期维护是保养的重要部分，包括以下内容：•定期对测量仪器进行全面检查和校准，以确保仪器正常运行和测量精度。

•定期更换损坏的零部件，或执行更换升级程序，以提高测量仪器的性能和使用寿命。

•定期进行统计和分析测量数据，以了解流体的运行情况，或对管道进行改造和维护工作。

结语超声波热量表和冷水表在现代工业和民用领域中扮演着重要的角色。

正确的操作和保养规程将确保测量仪器的精确测量和可靠性，提高工作效率和质量。

我们希望本文介绍的运行和保养规程能够为用户提供帮助和参考，为保障安全生产和环境保护做出贡献。

超声波热量表商安全操作及保养规程引言超声波热量表机是一种常用的工具，它可以测量流体介质的流量、重量和密度等参数。

由于它的使用方法比较特殊，因此在使用过程中需要注意一些安全操作和保养规程，以确保用户的安全和仪器的正常运行。

安全操作1.使用前检查在使用超声波热量表机之前，应仔细检查仪器是否正常。

检查包括但不限于以下内容：仪器表面是否有损坏或污垢、电源线连接是否稳定、设备是否缺乏零件、管道系统是否畅通、流体介质的温度和压力是否符合要求等。

2.安装正确超声波热量表机应安装在安全、干燥、通风和可靠的区域。

设备的安装应该是正确的，包括但不限于以下内容：设备是否牢固固定、电气接线是否正确连接、管道系统是否正确布置、流体介质的流动方向是否正确等。

3.停机和启动为了保证超声波热量表机的安全运行，应该注意以下几点：•在设备运行期间不得随意停机，以免影响仪器的计量准确度；•在设备停机后，不得立即重新启动，应等待一段时间以维持流体介质的稳态。

4.监控性能超声波热量表机应该将监测控制变量的信息发送到维护人员的监控装置中，便于及时检查和维护。

此外，要随时监测仪器的性能指标，以确定仪器是否运行正常。

如果出现任何异常，其监控装置应发出警报，程序应针对性地修复故障。

保养规程为了使超声波热量表机保持良好的性能，我们需要注意以下几个方面的保养规程：1.保持清洁和干燥超声波热量表机的表面应该经常清洁，以保持设备的良好外观，同时也可以避免仪器的氧化腐蚀。

设备在使用的时候需要干燥，因此也需要及时清除仪器内的水分。

需要保持良好的风扇通道和过滤器。

2.定期校准如果超声波热量表机未经校准或未及时校准，则可能导致读数不准确，这会影响设备的性能。

因此我们需要定期对设备进行校准，以保证其读数准确。

3.检查管道和阀门长期使用超声波热量表机会导致管道和阀门的磨损和老化，其中任何一种状态都可能会影响计量准确度和流量感测。

因此我们需要对管道和阀门进行定期检查和更换。

一、管段式超声热量表安装原则
1.直管段要求
热量表的安装位置、被测管道的状态均对测量精度有影响，因此选择满足下列条件的场所。

➢上游侧10D，下游侧5D以上的直管段；若安装管道遇到缩管、扩管、弯头等阻流连接件时，请选择合适的安装位置。

➢上游侧30D以内，确保无扰动流动的因素（泵、阀、节流孔等）。

最短直管段长度表（D为公称直径）
2.建议安装位置
➢首选液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽量避开液体向下（或斜向下）流动的管道，防止液体不满管。

➢安装位置不要选在管道走向的最高点，防止管道内因有气泡聚集而造成测量不正常（如下图所示）。

安装位置示意图
➢热量表在水平管道上安装时，仪表面板要保持水平，特殊情况需要倾斜时，倾斜角度不超过30°。

➢管段式超声热量表具体安装方法因热表种类而有区别，热表及热表温度传感器具体安装方法可参考热表厂家说明书。

二、户用超声热量表安装原则
1.户用超声热量表安装在液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽量避开液体向下（或斜向下）流动的管道，防止液体不满管。

2.安装位置不要选在管道走向的最高点，防止管道内因有气泡聚集而造成测量不正常。

3.传感器在水平管道上安装时，仪表面板要保持水平，特殊情况需要倾斜时，倾斜角度不超过30°。

4. 安装时注意管道水流方向与表具上的箭头指示方向一致。

5. 表具进水口前必须安装过滤器及表前阀门；过滤器必须定期进行清洗维护，以避免杂质堵塞影响正常使用。

6. 注意表具的供水口必须保证不小于管径10倍长度的直管道，回水口必须有不小于管径5倍长度的直管道。

1081 超声波热量表说明书1081超声波热量表说明书一、引言1081超声波热量表是一种用于测量液体或气体流体中的热量的仪器。

它通过利用超声波技术来测量流体中的温度差异，进而计算出热量的大小。

本文将详细介绍1081超声波热量表的原理、使用方法和注意事项。

二、原理1081超声波热量表的工作原理基于超声波的传播速度与介质温度的关系。

当超声波在流体中传播时，其传播速度会受到流体温度的影响。

通过测量超声波在流体中传播的时间差，结合流体的声速-温度关系曲线，可以准确计算出流体的温度差异，从而得到热量的数值。

三、使用方法1. 安装：首先，将1081超声波热量表安装在流体管道上，并确保其与管道紧密连接。

安装过程中需注意保持仪器的水平和垂直方向，以确保测量的准确性。

2. 参数设置：根据实际情况，设置合适的参数，如流量单位、温度单位等。

这些参数将影响到最终的热量计算结果，因此需要根据实际需求进行正确设置。

3. 校准：在使用1081超声波热量表之前，需要对其进行校准，以确保测量结果的准确性。

校准过程中需要使用已知热量值的流体进行对比测试，并根据测量结果进行调整。

4. 测量：在操作过程中，保持流体的稳定流动，并确保流体的温度分布均匀。

通过1081超声波热量表的显示屏可以即时获取到热量的数值，方便实时监测和记录。

5. 数据处理：1081超声波热量表可以将测量得到的数据进行存储和处理。

用户可以通过连接计算机或其他数据处理设备，将数据导出并进行进一步分析，以满足不同的需求。

四、注意事项1. 使用前请仔细阅读使用手册，并按照要求正确操作。

不得擅自拆卸或改变仪器的结构和参数。

2. 在使用过程中，应保持仪器的清洁，并避免与其他物体发生碰撞或摩擦，以免影响测量的准确性。

3. 避免将1081超声波热量表暴露在高温、潮湿或强磁场等恶劣环境中，以免影响其正常工作。

4. 定期进行校准和维护，以确保仪器的长期稳定性和准确性。

5. 如发现仪器故障或异常情况，请及时联系厂家或专业技术人员进行处理。

超声波热量表的施工安装要点及相关技术要求标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]超声波热量表的施工安装要点及相关技术要求超声波流量传感器是通过波在介质中的传输速度在顺水流和逆水流方向的差异，而求出介质流速的方法来测量流量。

按传感器水流通道方式，超声波流量传感器分单通道式和U 形管式。

超声波式热量表选用主要控制参数为：公称直径DN、常用流量、最大流量、最小流量、额定压力、最大压力损失、温度范围、温差范围等。

超声波热量表的初期投资相对较高，仪表的流量传感器具有精度高、压损小、不易堵塞等特点，但流量传感器的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

超声波热量表施工安装要点1. 当使用分体式热量表时，积分仪与流量传感器的距离不宜超过10M。

2. 气泡对准确测量干扰很大，不能安装在管道最高处。

3．安装时远离交流电和高频输射源，避开高温辐射源、阳光直射。

流量传感器的安装1) 热量表的流量传感器必须安装在一次网的供水管道上。

2) 热量表的流量传感器应安装在直径等于其公称直径的管道上，并且在前、后端分别留有规定长度的直管段（以厂家产品技术说明书为准，一般表前为公称直径10倍的直管段，表后为公称直径5倍的直管段，直管段范围内无其它任何测温、测压、过滤器、阀门等元件）。

3) 在安装流量传感器时应考虑留出便于读数和维修的空间，强烈建议在表体下游满足直管段后安装管道伸缩器，便于热量表的安装及校验。

4) 安装时必须按照流量计管段上水流指示箭头方向安装，并建议在流量传感器前后安装阀门，便于检修。

5) 热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上，防止供水沉淀后的淤泥沉积于低处换能器影响信号传输，垂直安装时水流方向必须为从下而上；流量传感器前端应安装过滤器（必须满足表体的前直管段要求）。

温度传感器的安装1）温度传感器必须安装在流量传感器规定的直管段以外；安装温度传感器管道处的水温须均匀。

超声波热量表远程布线及布管安装方案安装要求1主要工具1电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳、水平尺。

2万用表、高凳、水钻、电钻、工具袋等。

2安装前准备1、设备在进场前由施工单位或建设单位委托鉴定单位对其各项主要指标检测，并出具检测报告。

2、确认设备要求的主要技术指标及其功能是否符合设计和使用要求，并有产品合格证。

3、安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。

3操作工艺确定M-BUS线管具体位置→钻孔→布管→布线→接线集中器定位→集中器安装→集中器连线→调试3.1在楼道或管道井中选择线管的位置；选择位置时要注意以下5点：1、离热量表距离尽可能近；2、、方便水、电钻工作时有足够的空间；3、与供热公司或开发商取得联系，确认布线管位置垂直至地板内部无阻碍物，如地板内预埋的弱电线及水管等东西，尽可能避免事故的发生4、小区内有弱电电井房时，M-BUS总线的位置应该选择安装在弱电井中，室外系统总线也可敷设于弱电线槽内。

5、选择线管的位置与强电的距离要符合以下条件：对绞电缆与电力电缆最小净距应符合下表的规定。

范围条件<2kV直流（<380V）交流2~<380V交流}>5KV{<380V交流}对绞电缆与电力平行敷设130mm300mm600mm有一方在接地的槽或钢管中70mm150mm300mm双方均在接地的槽或钢管中*80mm150mm*注：双方均在接地的槽或钢管中，且平行长度小于10m时，最小范围可为10mm，表中对绞电缆如采用屏蔽电缆时最小间距可适当减少。

3.2墙上开槽及地面开槽开槽时要注意以下几点：1、开槽时一定要注意是由高往低打，不允许从一层或中间打起，避免造成同一单元中的线管多次转弯。

2、在同一楼层打墙上开槽时，先用水平尺画出同一直线上的某几个点，确认所打的孔是在垂直的正下方，方可施工。

M-BUS通讯线接线说明1 总要求线路连接完毕，都要检查所有线路不得出现短路、断路、虚接现象；所有的走线都要有线槽，所有的接线必须牢固，每个接线处要用胶布单独裹好，不允许出现两个接线处用一条胶布现象；单元内所有的立管总线汇总成两根线引出到抄表电器柜处，用数字标签做好标识。

例如：楼内5个单元，在抄表电器柜处就要有5组总线；测温线不得剪断；楼道内所有的线，必须按照颜色连接；线路穿墙时要装套管，套管墙外预留10公分。

2 施工步骤1）安装户内表具连线、测温传感器、数据总线；2）安装户外预埋件、数据总线；3）安装抄表箱；4）连接强电电源。

3 线槽的安装¾线槽沿着供暖管线走；¾线槽安装在距垂直管线3-4cm处，与管线平行设置；¾每50cm安装一个膨胀护套，打螺丝；¾线槽上至屋顶，下至地面；¾线槽安装要轻拿轻放，避免人为损坏。

4 安装户内表具连线、测温传感器、数据总线1）数据总线A、数据总线在安装管线时同时布置，置于线槽内。

由经楼板供热管线穿孔穿过；B、底层数据总线及线槽，沿底层总回水管线布置。

C、系统总线连接结构为总线式结构，所有表具并联其上。

D、表具连线（超声波热量表数据线）与总线连接时无极性要求。

接线线头剥线3-5cm，连接后，对折置于接线封扣内，确认无金属线头暴露在外，用胶布裹紧，置入线槽内。

严禁虚接。

2）测温传感器铂电阻安装A、红色标贴测温传感器安装在进水的测温座内，蓝色标贴测温传感器安装在 回水测温座内。

如右图所示B、连接测温座时，先去掉封堵堵头。

C、把探头上面的黑色“O”型圈取出放进铂电阻安装孔内最深处，然后再将探头轻轻装进测温座里，然后用手拧紧即可，拧紧后，可以使用扳手加固半圈。

注意不要扳手拧的太紧，以防破坏黑色“O”型圈，引起漏水。

D、所有余富连线（数据线、测温线）均置线槽内。

确定线槽外无冗余连线。

E：温度探头要预留维修位置，不能对着墙面；F：打铅封；3)安装户外预埋件、数据总线A、单元与单元之间数据总线安装，布线以底层打孔，室内布置为佳。

CRL系列超声热量表安装规范
1、开箱检验
1.1 请检查包装箱内物品是否完好。

仪表上的螺丝、连接件是否有松动现象？仪表铅封是否完好？如有问题，请及时与厂家联系。

2、安装要求
2.1安装仪表前需确保待安装循环管道已清洗干净，无铁锈、污物等现象存在。

2.2参考仪表外形尺寸图，在安装仪表处留有足够的安装空间。

2.3 DN15-DN40户用型热量表安装位置应选择均匀的直管段。

2.4仪表可水平安装也可垂直安装，但必须保证水流方向与仪表管段的流向标志指示方向相同。

温度传感器必须是测量同一循环管线的供回水温度。

2.5 仪表壳体可根据用户要求放置成水平位或垂直位，但必须注意仪表壳体的旋转方向（见下图）。

特别注意，如旋转方向错误有可能损坏仪表。

仪表壳体旋转方向示意图
2.6所有出厂仪表都经过严格的检验，校准、维护、更换配件和维修都需由专业的技术人员来进行；如需更多的技术支持，请与我们联系。

仪表的铅封不能损毁，否则校准结果将不被认可并且不予保修。

3、安装方法
3.1 DN15-DN40户用型热量表安装方法
3.1.1将安装仪表处的管道截开，留出仪表安装位置。

3.1.2将仪表与管道同心对正，并用扳手将管道游刃与仪表螺纹连接
在一起旋紧，仪表即安装完毕。

DN15-DN40户用型热量表安装示意图（图中尺寸供参考）
4、回水温度传感器安装方法
4.1 DN15-DN40回水温度传感器安装方法
4.1.1在回水管道合适的位置安装一个专用的测温球阀（该阀需用户自配）。

4.1.2将回水温度传感器拧入测温球阀中并打好铅封即可。
