4.3相贯线_4组合体_机械制图基础-工程§4.3 相贯线的画法两立体表面的交线称为相贯线,。
对于两平面立体相交,可按两平面相交求交线或直线与平面相交求交点的方法求出相贯线;若求平面体与曲面体的相贯线,可分别求出平面体上参加相交的各平面与曲面体的截交线而得。
本节只讨论两曲面体的相贯线。
两曲面立体表面的相贯线是两立体表面的共有线,一般是封闭的空间曲线。
因此,求相贯线问题的实质就是求两立体表面一系列共有点的问题。
常用的作图方法有表面取点法和辅助平面法,下面将分别介绍。
4.3.1表面取点法求相贯线当两相交的立体表面中某一表面具有积聚性投影时,相贯线在该投影面上的投影就是已知的。
这样可以把相贯线当成另一相交表面的曲线,利用表面上取点的方法作出相贯线的其它投影例1:求两圆柱的相贯线例1:求两圆柱的相贯线分析:两圆柱轴线垂直相交,且分别垂直于水平投影面和侧立投影面,因此,相贯线的侧面投影与小圆柱的侧面投影重合;同理,相贯线的水平投影为一圆弧;相贯线前后对称,因此正面投影前后重合为一曲线段。
作图步骤:1.求特殊点。
由侧面投影可知,点Ⅰ、Ⅱ分别是最高最低点,同时也是两圆柱转向轮廓线的交点;点Ⅲ、Ⅳ分别是最前最后点,同时也是最右点。
2.求一般点。
在相贯线的已知投影(如水平投影)上取一对重影点5、(6),把它看成小圆柱表面上的点,即可求得侧面投影5"、6",由此可求得正面投影5'、6' 。
3. 依次光滑连接即完成相贯线的正面投影。
讨论:1.若在圆柱上开孔,即一圆柱外表面与另一圆柱内表面相交,作图方法和相贯线形状完全相同,如图所示。
讨论2.若两圆柱孔相交,即两圆柱内表面相交,同样产生相贯线,作图方法也一样,如图所示。
4.3.2 辅助平面法求相贯线一、作图原理辅助平面法求相贯线是基于三面共点的原理。
如图,假设用一辅助平面截切圆锥和圆球,辅助截平面与圆锥、圆球的交线均为圆,这两交线圆的一对交点即为圆锥、圆球与辅助截平面的共有点,也就是相贯线上的点。
机械《机械制图》优质教案(相贯线)第一章:相贯线的概念与性质1.1 相贯线的定义解释相贯线的基本概念,让学生理解相贯线是两个相互交叉的圆柱面或圆锥面的交线。
通过实际图例展示相贯线的表现形式,帮助学生形成直观的认识。
1.2 相贯线的性质介绍相贯线的性质,如相贯线是封闭的、相交于一点等。
利用图示和实例,解释相贯线与主视图、俯视图、左视图的关系。
第二章:相贯线的绘制方法2.1 利用主视图和俯视图绘制相贯线讲解如何通过观察主视图和俯视图来确定相贯线的形状和位置。
提供练习题,让学生通过观察主视图和俯视图,绘制相应的相贯线。
2.2 利用左视图和俯视图绘制相贯线讲解如何通过观察左视图和俯视图来确定相贯线的形状和位置。
提供练习题,让学生通过观察左视图和俯视图,绘制相应的相贯线。
第三章:相贯线的计算方法3.1 利用数学方法计算相贯线的方程讲解如何利用数学方法计算相贯线的方程,包括直线、圆、圆锥等。
提供练习题,让学生通过计算,求出相贯线的方程。
3.2 利用计算机软件绘制相贯线介绍一些常用的计算机软件,如AutoCAD、SolidWorks等,用于绘制相贯线。
提供练习题,让学生利用计算机软件,绘制相贯线。
第四章:相贯线的应用实例4.1 相贯线在机械设计中的应用讲解相贯线在机械设计中的重要性,如用于确定零件的配合关系等。
提供实例,展示相贯线在机械设计中的应用。
4.2 相贯线在机械制造中的应用讲解相贯线在机械制造中的重要性,如用于确定加工路径等。
提供实例,展示相贯线在机械制造中的应用。
第五章:相贯线的测量与检验5.1 利用测量工具测量相贯线讲解如何利用测量工具,如卡尺、量角器等,测量相贯线的长度、角度等。
提供练习题,让学生利用测量工具,测量相贯线的长度、角度等。
5.2 相贯线的检验方法讲解相贯线的检验方法,如利用三视图检验、利用计算机软件检验等。
提供实例,展示相贯线的检验过程。
第六章:相贯线的投影变换6.1 相贯线在不同投影面上的表现讲解相贯线在不同投影面上的变换规律,让学生理解主视图、俯视图和左视图之间的关系。

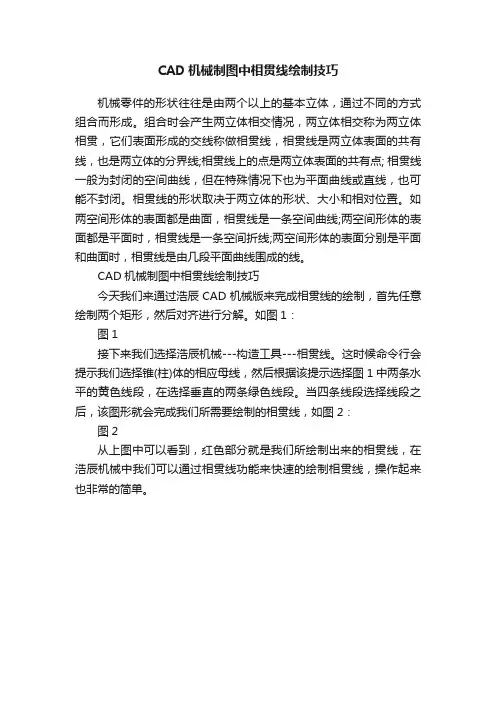

CAD机械制图中相贯线绘制技巧
机械零件的形状往往是由两个以上的基本立体,通过不同的方式组合而形成。
组合时会产生两立体相交情况,两立体相交称为两立体相贯,它们表面形成的交线称做相贯线,相贯线是两立体表面的共有线,也是两立体的分界线;相贯线上的点是两立体表面的共有点; 相贯线一般为封闭的空间曲线,但在特殊情况下也为平面曲线或直线,也可能不封闭。
相贯线的形状取决于两立体的形状、大小和相对位置。
如两空间形体的表面都是曲面,相贯线是一条空间曲线;两空间形体的表面都是平面时,相贯线是一条空间折线;两空间形体的表面分别是平面和曲面时,相贯线是由几段平面曲线围成的线。
CAD机械制图中相贯线绘制技巧
今天我们来通过浩辰CAD机械版来完成相贯线的绘制,首先任意绘制两个矩形,然后对齐进行分解。
如图1:
图1
接下来我们选择浩辰机械---构造工具---相贯线。
这时候命令行会提示我们选择锥(柱)体的相应母线,然后根据该提示选择图1中两条水平的黄色线段,在选择垂直的两条绿色线段。
当四条线段选择线段之后,该图形就会完成我们所需要绘制的相贯线,如图2:
图2
从上图中可以看到,红色部分就是我们所绘制出来的相贯线,在浩辰机械中我们可以通过相贯线功能来快速的绘制相贯线,操作起来也非常的简单。
