最全机械制图习题全集附带答案（答案）机械识图习题集第⼀章制图的基本知识和技能1．图纸的幅⾯按尺⼨⼤⼩可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的⽅位⼜可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下⾓，⼀般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的⽂字⽅向为⽔平。
4.⽐例是指图中图形与其实物相应要素的线性尺⼨之⽐。
图样上标注的尺⼨应是机件的最后完⼯尺⼨尺⼨，与所采⽤的⽐例⽆关。
5.常⽤⽐例有原值⽐例、放⼤⽐例和缩⼩⽐例三种；⽐例1：2是指实物是图形的2倍，属于缩⼩⽐例；⽐例2：1是指图形是实物的2倍，属于放⼤⽐例。
6.⽐例的选择原则是：作图时应尽量采⽤原则⽐例，需要时也可采⽤放⼤或缩⼩的⽐例。
⽆论采⽤何种⽐例，图样中所注的尺⼨，均为机件的最后完⼯尺⼨。
7．图样中书写的汉字、数字和字母，必须做到字体⼯整、笔划清除、间隔均匀、排列整齐，汉字应⽤长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的⾼度，图样中常⽤字号有3.5,5,7,10号四种。
9．常⽤图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤细虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的⼀半。
11．图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm为单位时，不需标注代号或名称。
12．标注尺⼨的四要素是尺⼨界线、尺⼨线、箭头、尺⼨数字。
13．尺⼨标注中的符号：R表⽰半径，φ表⽰直径，Sφ表⽰球⾯直径，SR表⽰球⾯半径，S表⽰斜度，C表⽰锥度。
14．标注⽔平尺⼨时，尺⼨数字的字头⽅向应朝上；标注垂直尺⼨时，尺⼨数字的字头⽅向应朝左。
⾓度的尺⼨数字⼀律按⽔平位置书写。
当任何图线穿过尺⼨数字时都必须断开。

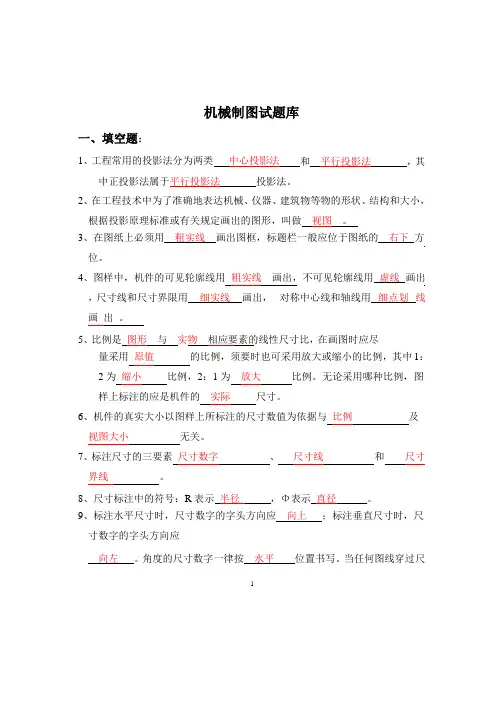

《机械制图》习题集一、填空题1、工程常用的投影法分为两类和，其中正投影法属于投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。
3、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。
4、比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。
无论采用哪种比例，图样上标注的应是机件的尺寸。
5、标注尺寸的三要素、和。
6、尺寸标注中的符号：R表示，Φ表示。
7、三视图的投影规律。
8、平面图形中的尺寸，按其作用可分为和两类。
9、一个投影确定物体的形状，通常在工程上多采用。
10、当投射线互相，并与投影面时，物体在投影面上的投影叫。
按正投影原理画出的图形叫。
11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
12、空间两直线的相对位置有、、三种。
13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，。
14、影响相贯线变化的因素有变化、变化和变化。
15、轴测投影根据投影方向与投影面的角度不同，分为测和两大类。
16、立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。
17、常见的平面体有、、等。
常见的回转体有、、、等。
18、立体表面交线的基本性质是和。
19、角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
20、平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。
21、曲面体的截交线通常为或，求作相贯线的基本思路为。
22、圆柱被平面截切后产生的截交线形状有、、椭三种。
23、圆锥被平面截切后产生的截交线形状有、、、、五种。
24、当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。
第4章截切体与相贯体的投影前面提到：各种形状的机件虽然复杂多样，但都是由一些简单的基本体经过叠加、切割或相交等形式组合而成的。
那么，基本体被平面截切后的剩余部分，就称为截切体。
两基本体相交后得到的立体，就叫相贯体。
它们由于被截切或相交，会在表面上产生相应的截交线或相贯线。
了解它们的性质及投影画法，将有助于我们对机件形状结构的正确分析与表达。
4．1 截切体4．1．1截切体的有关概念及性质如图4-1示，正六棱柱被平面Ｐ截为两部分，其中用来截切立体的平面称为截平面；立体被截切后的部分称为截切体；立体被截切后的断面称为截断面；截平面与立体表面的交线称为截交线。
图4-1 立体的截交线尽管立体的形状不尽相同，分为平面立体和曲面立体，截平面与立体表面的相对位置也各不相同，由此产生的截交线的形状也千差万别，但所有的截交线都具有以下基本性质：1．共有性截交线是截平面与立体表面的共有线，既在截平面上，又在立体表面上，是截平面与立体表面共有点的集合。
2．封闭性由于立体表面是有范围的，所以截交线一般是封闭的平面图形（平面多边形或曲线）。
根据截交线的性质，求截交线，就是求出截平面与立体表面的一系列共有点，然后依次连接即可。
求截交线的方法，即可利用投影的积聚性直接作图，也可通过作辅助线的方法求出。
4．1．2平面截切体由平面立体截切得到的截切体，叫平面截切体。
因为平面立体的表面由若干平面围成，所以平面与平面立体相交时的截交线是一个封闭的平面多边形，多边形的顶点是平面立体的棱线与截平面的交点，多边形的每条边是平面立体的棱面与截平面的交线。
因此求作平面立体上的截交线，可以归纳为两种方法：（1）交点法：即先求出平面立体的各棱线与截平面的交点，然后将各点依次连接起来，即得截交线。
连接各交点有一定的原则：只有两点在同一个表面上时才能连接，可见棱面上的两点用实线连接，不可见棱面上的两点用虚线连接。
（2）交线法：即求出平面立体的各表面与截平面的交线。
1206班第二次周考试题姓名_____________ 学号______________ 一.选择題（每题2分■共40分）（）1.已知带有圆孔的球体的四组投影，正确的一组是」_小Q 0仝<t> <C)(Cl）2 .已知立体的主、俯视图，选择正确的左视图▲a Io c ol)3、已知圆柱截切后的主、俯视图，正确的左视图是凸也日也也/•X⑹（b）（C （少）4、已知立体的主、俯视图，判断正确的左视图是I I 力“〉 3 co 〈d〉)5、根据主、俯视图，选择正确的左视图。
_「_______ ®巾、<c)fcO田)6 .选择正确的左视图。
▲)7 .选择正确的左视图。
(a) (b) (c) (d))8 .选择正确的左视图。
▲□2=0 S H E3 H(a) (b) (c) (d)3Da) b>c) cl ；£匕 FFA FFI I7FI 円 (a) (b) (" (d) )12 .选择正确的左视图。
▲)9 .选择正确的左视图。
® ® a) b) c) d))10 .选择正确的左视图。
_「(d)凹 E3E3E3E3(a) (b) (c) (d))15 .选择正确的左视图。
▲ , Q> b> c) d) w)16 .选择正确的左视图。
_A)14 .选择正确的左视图。
IlSi亞豆亞亞)19 .选择正确的左视图。
_「二、补全切割体三面投影（每题6分，共24分）1.I 亠 I irxi I I2、 仁四、补全视图中所缺图线（每题6分，共24分）2、3、4、。

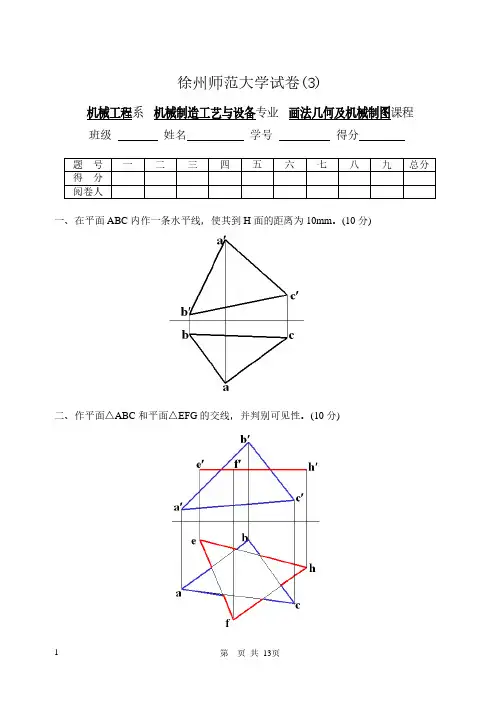

徐州师范大学试卷(3)机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。
(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。
(14分，每题7分) 1.四、在指定位置将主视图画成剖视图。
(12分)五、补画视图中的缺线。
(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)七、在指定位置画出剖面图(键槽深为3mm)。
(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
(8分)九、读零件图，并回答问题。
(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
(3)答案机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分二、作平面△ABC和平面△EFG的交线，并判别可见性。
(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。
(14分，每题7分)1.四、在指定位置将主视图画成剖视图。
(12分)五、补画视图中的缺线。
(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
(8分)304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。
九、读零件图，并回答问题。
(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？B-B、C-C断面图及D-D局部剖视图。
宽度方向基准是Φ45孔的轴3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
二、单项选择题1、工程常用的投影法分为两类：中心投影法和（ A ）。
A，平行投影法 B，斜投影法 C，正投影法 D，点投影法2、标题栏一般应位于图纸的（ D ）方位。
A，正上方 B，右上方 C，左下方 D，右下方3、图样中，机件的可见轮廓线用( A )画出。
A粗实线 B虚线 C细实线，D细点划线4、图样中，机件的不可见轮廓线用( B )画出。
A粗实线 B虚线 C细实线，D细点划线5、图样中，机件的尺寸线和尺寸界限用( C )画出。
A粗实线 B虚线 C细实线，D细点划线6、图样中，机件的对称中心线和轴线用( D )画出。
A粗实线 B虚线 C细实线，D细点划线7、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为（ C ）比例。
A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的（ C ）尺寸。
A．下料尺寸 B、图纸尺寸 C、实际尺寸 D、中间尺寸9、尺寸标注中的符号：R表示（ B ）。
A，长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号：Φ表示（ C ）。
A，长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型，虚线是用于（ A ）的绘制。
A 不可见轮廓 B可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图，细点划线用于（ C ）的绘制。
A 不可见轮廓 B可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图，粗实线线是用于（ B ）的绘制。
A 不可见轮廓 B可见轮廓 C 轴线 D 尺寸线14．当直线垂直于投影面时，其投影为一点，这种性质叫（ D ）。
A，类似性 B 真实性 C垂直性 D 集聚性15．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的（ B ）。
A、平行线 B 垂直线 C 倾斜线 D任意位置线16、立体被平面截切所产生的表面交线称为（ B ）。
《机械制图》课程三视图：高平齐，长对正，宽相等。
第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3A4 其中A4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线，不可见轮廓线用细实线绘制。
3、机械制图当中的汉字应写成长仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加Ø ，在标注半径时应在数字前加R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
8、机械制图中通常采用两种线宽，粗、细线的比率为2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
11、标注尺寸时，圆心角大于180゜时，要标注直径。
12、标注尺寸时，同一平面上的孔，当尺寸和结构相同时，可仅在一个孔上标注，用数量×直径表示。
13、圆台的锥度为1：10，若高度为100mm，则圆台大端和小端的半径差为5毫米。
14、某平面的斜度为1：10，若长度为100mm，则平面两端的高度差为10毫米。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）（比例为图中尺寸:实际尺寸）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B．2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（B ）A．SR B．EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角B．左下角 C.右上角10、根据标题栏的方位和看图方向的规定，下列4种图幅格式中错误的是（ B ）。
2020年《机械制图》期末考试388题【含答案】5．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面6．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右7．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；8．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题9．三视图之间存在长对正, 高平齐, 宽相等的三等关系.10．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
11．允许尺寸的变动量称为尺寸公差.12．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.。
