接线说明

电线编号代表什么意思？如果接错会产生什么后果？
一、电线的编号代表意思：
A BC . E F
A位表示电压等级：1代表电压24V；2代表电压220V；3代表电压380V。

BC位表示该线号出现在电气原理图中的页码。

E位表示该线号在电气原理图所在页中对应的纵轴编号。

F位为区分位：当几个线号处在同一纵轴上时，用该位进行区分。

例：线号286.5表示该线上所加电压为220V，此线号出现在电气原理图86页的第5纵轴上。

其他编号的含义：
主电源进线：L1，L2，L3 零线：N 接地线：PE
空气断路器出线号为元件号加U、V、W或R、S、T
二、电线接错产生的后果：
若将信号线与信号线错接，则机器无法实现预期的控制效果，但各个设备仍将正常运转，不会出现设备损坏等事故。

若将动力线与动力线，或者动力线与信号线错接，则可能出现空开跳闸、设备损坏、整机无法运行等情况。

电线必须严格按照正确的方法进行连接，接错会使整台机器无法运行，设备烧坏，严重的时候甚至会使整个公司的电网瘫痪，公司财产和员工生命受到威胁。

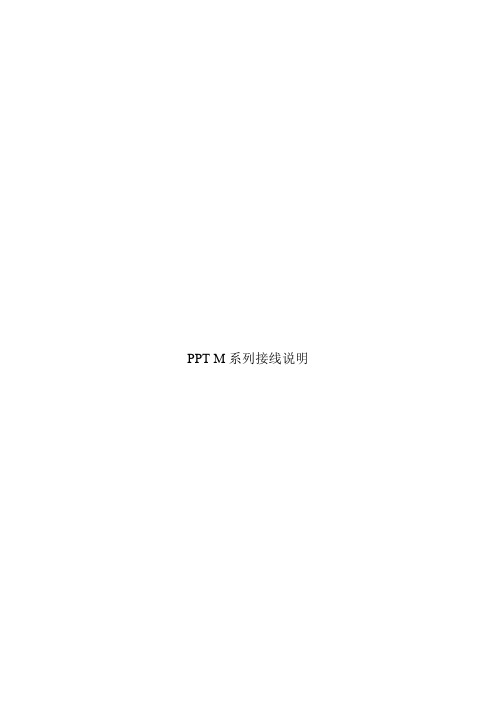

PPT M系列接线说明1 接线概览 (3)2：相机IO接线： (3)2.1 M 1 XX 系列相机引脚定义 (3)2.2 M 3 XX 系列相机引脚定义 (4)2.3 相机io接法： (4)3输出信号接法 (5)3.1 输出具体线路 (5)3.2 输出接法 (6)3.2.1 sinking接法 (7)3.2.2 sourcing接法 (7)4 input 信号接法 (8)4.1 input信号具体线路 (8)4.2 input 信号具体接法 (8)1 接线概览PPT M系列主要IO接线的内容包括：（1）相机的触发和相机电源，相机的触发和电源是通过6pin或12pin 的相机IO线连到相机上面。

（2）输出信号和input信号，输出信号和input信号是通过处理器上37pin IO端口连接的,如下图所示。

2：相机IO接线：2.1 M 1 XX 系列相机IO线引脚定义1：电源12V 红6：电源地黑2：触发绿5：IO地褐2.2 M 3 XX 系列相机IO线引脚定义1：电源地棕(2:黑) 9：电源12V 绿(8:白) 3：触发红5：IO 地橙2.3 相机IO接法：不论M 1 XX 系列相机还是M 3 XX 系列相机，相机触发的接法一样，以下为相机触发电路图：简单来讲相机触发为两根线，一根为触发线，一根为触发公共端。

如果plc为低电平输出接法如下：（1）p lc输出端接触发的公共端，触发端连上2k电阻直接接24V。

（2）plc输出端通过继电器转成24V高电平输出接相机的触发端（连2k电阻），触发的公共端直接接0伏的公共地端。

如果plc为高电平输出接法如下：（1）plc的输出端连2k电阻接上相机的触发端，相机的公共端接0伏地端。

3输出信号接法3.1 输出具体线路处理器上的37pin输入输出端口有16路输入输出，但是一般情况不需要所有信号都需要，应根据实际情况选择需要接的信号，以下为需要接的具体线路：上图中左边的序号为该路数在37pin信号里面对应的序号，通过观察37pin端口可以找到对应的位置，如下图所示。

1端口：GND，地线2 端口：12V 电压正3 端口：左开信号，当3端口与2端口（12V）短接时，闸机会向左开闸，同时会有方向指示有箭头和有记数器信号给出，。

4端口：右开信号，当4端口与2端口（12V）短接时，闸机会向右开闸，同时会有方向指示有箭头和有记数器信号给出，。

5端口：GND，地线6 端口：12V 电压正7端口：左向的红外信号，是装在闸机左边红外的信号。

8端口：右向的红外信号，是装在闸机右边红外的信号。

9端口：防夹功能，当闸机打开了，如果8端口接收12V-15V电压，闸机不会关闸，只有短开信号才会关。

10端口：GND，地线11 端口：12V 电压正12端口；左限位信号，当闸机向左开时，12端口接收到信号后，电机停止转动。

13端口；右限位信号，当闸机向右开时，13端口接收到信号后，电机停止转动。

14端口：零位，给闸机通电，闸机会先找到零位，才能进入工作模式，才可以正常工作。

15端口和16端口：交流电压12V，17端口和18端口：交流电压18V 。

19端口：电机正20端口：电机负。

21端口：GND地线。

22端口：VDD，24V电压正极23端口和24端口：报警信号线，就是没有打卡就过的话和反方向过都会有信号给出来。

报警信号，25端口：VDD，24V电压正极26端口和27端口28端口：空口29端口：右计数器信号，当闸机向右开闸时，同时给出一个信号让计数器计数。

30端口：左计数器信号，当闸机向左开闸时，同时给出一个信号让计数器计数。

31端口；右方向只是信号线，当闸机打开的时候会31端口有15V电压输出，让方向指示有右箭头，当闸机关的时候就没有信号了，箭头就变叉32端口：左方向只是信号线，当闸机打开的时候会32端口有15V电压输出，让方向指示有左箭头，当闸机关的时候就没有信号了，箭头就变叉。

33端口：VDD，15V电压正。

34端口：GND，地线指示灯L10：电机左转信号灯,当电机向左转的时候L 10的灯亮L11：电话右专信号灯, 当电机向左转的时候L 11的灯亮L12：左开闸信号灯:当端口3收到一个12V正电压时，L12灯亮L13：右开闸信号灯：当端口4收到一个12V正电压时，L13灯亮L14：左红外信号灯：当端口8收到一个12V正电压时，L14灯亮L15：右红外信号灯；当端口7收到一个12V正电压时，L15灯亮L16：零位信号灯：当端口14收到一个12V正电压时，L16灯亮L9：左限位信号灯：当端口13收到一个12V正电压时，L19灯亮L17:空位L18：防夹信号灯：当端口14收到一个12V正电压时，L18灯亮，L19：右限位信号灯：当端口12收到一个12V正电压时，L19灯亮一：当L10或者L11灯亮时，电机没有转动，而打卡有通行箭头的话。

道闸接线使用说明书第一章：概序一、序言感谢您采用变频道闸驱动器本手册提供给使用者安装、参数设定、异常诊断、排除及日常维护本交流电机驱动器相关注意事项。

为了确保能够正确地安装及操作本交流电机驱动器，请在装机之前，详细阅读本使用手册，并请妥善保存及交由该机器的使用者。

以下为特别需要注意的事项：1、在交流电机驱动器内部的电子组件对静电特别敏感，因此不可异物置入交流电机驱动器内部或触摸主电路板。

2、切断交流电源后，交流电机驱动器数字操作器指示灯未熄灭前，表示交流电机驱动器内部仍有高压十分危险，请勿触摸内部电路及零组件。

3、绝不可将交流电机驱动器输出端子U, V, W连接至AC电源。

4、实施配线，务必关闭电源。

5、交流电机驱动器端子务必正确的接地。

三、调频道闸控制器与普通道闸控制器优缺点对比:四、控制器版本概括控制器开机会显示主板版本号,显示6xx表示控制器为AB相编码器程序显示8xx表示控制器程序为磁性旋转编码器程序.编码器只能二选一且对应不同程序使用，参看“第二章：驱动器接线说明”。

五、推荐使用带二极减速的三相交流220V电机，推荐使用AB相编码器如下图所示:六、AB相安装如下图所示:第二章：驱动器接线说明编码器只能2选1第三章：数字操作面板说明及常用功能操作操作面板说明道闸原点AB 相编码器原点（备注:磁性编码器不需要每次重新上电不需要找原点）： L 首先道闸垂直点的机械限位必须有；AC220Vl≤4∞W∕!!t 才…LNEE UVW状态七出 编刊器 遥控器*入地域地停箫抬地记忆地安全12v巴巴出⅛不m<wΓ∖BBB HHHBIo O 00] OOOOQBBBBB BBBB漏电 开关IlTTOAC22OV磁性编码器π程序:8XXAB 相编码器程序:6XX抬闸/数值加学习参数BOSJJ落闸/数值减功能/设置停止/异常'复2,控制器断电重新上电按抬杆或者落杆会自动找原点,并且成功后才可以正常抬落杆；3,控制器不断电在F-XX模式（F-04除外）下长按停止键直到垂直灯闪后放开，再按上下任意键会自动找原点；AB相编码器自动原点显示项内容说明：本控制器主要有两种功能一个是F-xx功能用于学习和监控，一个是P-xx 功能用于修改使用参数，常按功能键2-3秒可来同切换F和P功能显示内容说明备注F-OO 监视参数编号按功能键可切换编号P-OO 设置参数编号按上/下键可切换编号20 当前显示值道闸位置学习编码器旋转角度范围0-250度（3500-1000）（备注:AB相编码器模式找到原点后才能学习位置）1闸停在抬闸位置24■按落闸或者手摇闸机至水平，按停止键完成学习内置遥控器学习遥控器学习组数小于10组己学习个数显示1日西？国任冷心症jt×x∕√τ : — >∖χ/ 一•胺4秒数字全闪动≡q曲依次按遥赢1,2,3每按一个旧键喇叭会嗨一声4完成后数字加1并自动退出外置遥控器学习需要接上外置遥控器,打开控制器电源3秒内同时按住抬杆+落杆直至遥控接收器灯闪即可（一般按住2-3秒即可），清除遥控器则按停止键3秒.1遥控器插到控制器遥控接口上2打开控制器电源3开电源3秒内按遥控抬+落2秒钟即可输入输出端口监视在F-IO监视模式下面可以监控控制器输入与输出状态，四个数码管代表不同的状态意义输入信号指示输出信号指示参数恢复到6种默认值进入状态监控(“F-04”)按照下面方式恢复到6种不同默认参数值,按组合标识按键同时按住大约4秒钟,喇叭会滴一声则恢复到对应的参数值,此默认值并绝对使用值，根据杆长，杆重和弹簧拉力等情况选择相近模式再作微调整可达到最好效果。

模块模块型接线方式说明SM模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。

1、6ES7131-4BD01-0AA04通道数字量输入4个通道分别为1，5，2，6。

额定输入电压24VDC适用于开关以及接近开关。

如图：图上1、5、2、6，分别代表一个数字量输入点。

图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。

可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。

终端模块即我们所说的插槽，螺钉型的接线端。

也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。

2、6ES7132-4BD02-0AA04通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。

带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24VDC，适用于电磁阀、直流接触器和指示灯。

如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。

当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。

3、6ES7132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。

如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。

接线方式同2。

4、6ES7134-4GB11-0AB02通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。

如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。

设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。

当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

使用单条网线一分二的接线方式说明一、常规接法: RJ45接口常规线序1、接线的原理说明。

常规的双头网线水晶头接法：白橙橙白绿蓝白蓝绿白棕棕•2、接口类型：双RJ45水晶头接一条网线的单端双公头接法•5、RJ-45各脚功能（10BaseT/100BaseTX)： 1组1.传输数据正极Tx+ 白橙2.传输数据负极Tx- 橙3.接收数据正极Rx+ 白绿4. 空5. 空6.接收数据负极Rx- 绿7. 空8. 空•6、RJ-45各脚功能（10BaseT/100BaseTX)： 2组1.传输数据正极Tx+ 白蓝2.传输数据负极Tx- 蓝3.接收数据正极Rx+ 白棕4. 空5. 空6.接收数据负极Rx- 棕7. 空8. 空二、一分二的网上现成产品的接法说明•1、接口类型：RJ45接口公头转双母头•2、网线一般都是八芯的，正常只使用四芯就可以接通，就是1236；在配线架用一个分线器，再在终端插座使用一个分线器，这样就利用了4578多出一个接口，终端接头可以连接两台电脑，配线架那头需要两条跳线跳至同一个交换机上同一个网，也可以跳至不同交换机上不同的网，比如一个内网一个外网。

有这个分线器就可以省去再多一条网线到配线架或者交换机上了。

•3、产品可以一对使用，将原来已经布好的一根网线分两根来用，但是这不具备交换机功能，分出来的两个接口还需要两根跳线接到交换机或者路由器等网络设备才能实现两台电脑同时上网。

•4、简单理解就是两条线（不管是一个路由器，还是两个路由器来的线）经过分线器合成了一条线，线的另外一头再通过这个宝贝分成两条线。

所以必须是同时一对使用。

•5、RJ-45各脚功能（10BaseT/100BaseTX)： 1组1、传输数据正极Tx+ 白橙2、传输数据负极Tx- 橙3、接收数据正极Rx+ 白绿4、备用5、备用6、接收数据负极Rx- 绿7、备用8、备用•6、RJ-45各脚功能（10BaseT/100BaseTX)： 2组1、传输数据正极Tx+ 白蓝2、传输数据负极Tx- 蓝3、接收数据正极Rx+ 白棕4、备用5、备用6、接收数据负极Rx- 棕7、备用8、备用绿三、下面列举一个应用实例：•1、用途－接法•2、接线要用到的材料如下：分线盒：直通头：3、对讲机的应用接线示意图图：。

590控制器接线端说明一、控制板接线组件A、B和C位于控制板上，每个组件是一个9路插入式接插。

除接线组件A、B、C之外，还设有接线组件G、H。

控制板上安装两个任选组件时，用这两个组件接线。

接线组件AA10V（信号）零伏基准A2模拟输入NO.1 速度设定值A3模拟输入NO.2 辅助速度设定值或电流A4模拟输入NO.3 斜坡速度设定值A5模拟输入NO.4 辅助电流限幅（负）A6模拟输入NO.5 主电机极限或辅助电流限幅（正）A7模拟输出NO.1 速度反馈输出A8模拟输出NO.2 总速度设定值A9电流表输出接线组件BB10V（信号）B2模拟测速发电机B3＋10V基准B4－10V基准B5数字输出NO.1B6 数字输出NO.2B7数字输出NO.3B8程序停机B9惯性滑行停机接线组件CC10V（信号）C2 热敏电阻/微测温器C3起动/运行输入端C4点动输入C5允许C6数字输入NO.1C7数字输入NO.2C8 数字输入NO.3C9 ＋24V电源接线组件GG1不使用G2 外部＋24V电源G3＋24V微测速仪电源G4微测速仪电源接地F1微测速仪输入光纤接受器输入插座接线组件HH1XMT－串行通信口P1发送端H2XMT＋H3隔离的0伏信号接地端H4隔离的0伏H5RCV－串行通信口P1接收端H.RCV＋二、电源板D1 FE 励磁桥的外部交流输入D2FED3励磁输出＋电机励磁接线D4励磁输出－D5主接触器线圈（L）（线）D6主接触器线圈（N）（中）D7辅助电源（N）D8辅助电源（L）三、电源接线端L1L2交流110~500VL3A＋电枢正接线端A－电枢负接线端。
