门禁读卡器接线方法门禁读卡器是一种常见的安全管理设备，它可以通过刷卡的方式来控制门禁系统的开关。
正确的接线方法对于门禁读卡器的正常使用至关重要。
下面我们将介绍门禁读卡器的接线方法，希望能够帮助大家正确地安装和使用门禁读卡器。
首先，我们需要准备好接线所需的工具和材料。
通常情况下，我们会需要一把螺丝刀、一根电工剪刀、一些绝缘套管、绝缘胶带和一些电线接头。
在开始接线之前，一定要确保门禁读卡器和电源已经断电，以免发生意外。
接下来，我们需要根据门禁读卡器的说明书来确认每根电线的用途和接线位置。
通常情况下，门禁读卡器会有几根电源线、几根开关量输入输出线和几根地线。
在接线之前，一定要仔细阅读说明书，了解每根电线的功能和接线位置。
接着，我们可以开始进行接线了。
首先，我们需要将电源线连接到门禁读卡器的电源接线端子上。
接着，将开关量输入输出线连接到相应的接线端子上，根据需要连接门禁系统的开关量输入输出端子。
最后，将地线连接到门禁读卡器的地线端子上，确保门禁读卡器与地线连接良好。
在接线完成之后，一定要仔细检查每根电线的连接是否牢固，是否有短路或接触不良的情况。
如果发现有问题，一定要及时进行调整和修复，确保门禁读卡器的正常使用。
最后，接线完成之后，我们可以重新通电，测试门禁读卡器的使用情况。
可以通过刷卡、按键等方式来测试门禁读卡器的功能是否正常。
如果发现有异常情况，一定要及时进行排查和修复，确保门禁读卡器的正常使用。
总的来说，门禁读卡器的接线方法并不复杂，但是需要我们在接线过程中仔细、细致地操作，确保每根电线连接正确、牢固。
只有这样，才能保证门禁读卡器的正常使用，为我们的安全管理提供可靠的保障。
希望以上内容能够对大家有所帮助，如有任何疑问或问题，欢迎随时向我们咨询。
祝大家在门禁读卡器的安装和使用过程中一切顺利！。
门禁接线方法门禁系统是现代社会中常见的一种安全管理设备，它可以有效地控制人员出入，保障安全。
而门禁接线方法则是门禁系统安装过程中的关键环节，正确的接线方法不仅可以确保门禁系统的正常运行，还可以提高系统的稳定性和安全性。
下面，我们将介绍门禁接线方法的相关内容，希望对您有所帮助。
首先，门禁系统的接线需要根据具体的设备型号和功能来确定。
一般来说，门禁系统的接线主要包括门禁主机、门禁读卡器、门磁、电源等组成部分。
在接线之前，需要仔细阅读设备的安装说明书，了解每个接口的功能和连接方式，以确保接线的准确性。
其次，门禁主机是门禁系统的核心部件，它通常包括电源接口、通讯接口、报警接口等。
在接线时，需要根据实际情况将主机与读卡器、门磁等设备进行连接。
在接线过程中，需要注意接线端子的标识，确保正极和负极的连接正确，避免短路或接反的情况发生。
另外，门禁读卡器是门禁系统中用于识别用户身份的设备，它通常包括读卡头、接口等部件。
在接线时，需要将读卡器与门禁主机进行连接，并根据需要设置读卡器的工作模式和参数。
在接线结束后，需要进行读卡器的测试，确保读卡功能正常。
此外，门磁是门禁系统中用于检测门的开关状态的设备，它通常包括门磁主体、门磁线圈等部件。
在接线时，需要将门磁与门禁主机进行连接，并根据需要设置门磁的工作模式和参数。
在接线结束后，需要进行门磁的测试，确保门磁的开关状态能够正确地触发门禁系统。
最后，门禁系统的电源是整个系统的动力来源，它需要为门禁主机、读卡器、门磁等设备提供稳定的电源。
在接线时，需要根据设备的电源要求，选择合适的电源线和接口进行连接，并确保电源的接线牢固可靠，避免因电源接触不良而导致系统故障。
总的来说，门禁接线方法是门禁系统安装中至关重要的一环，正确的接线方法可以确保门禁系统的正常运行和安全性。
在进行接线时，需要仔细阅读设备的安装说明书，了解每个接口的功能和连接方式，确保接线的准确性和稳定性。
希望本文的介绍对您有所帮助，谢谢阅读！。
门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。
通过阅读本文档，您将了解到门禁系统接线的步骤、材料和注意事项。
1. 准备工作在开始施工接线之前，应确保已准备好以下材料和工具：- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来，我们将介绍门禁系统接线的基本步骤。
步骤一：连接门禁主机将门禁主机与电源线和网线连接。
确保连接正确，以确保主机能够正常工作。
步骤二：连接门禁控制器将门禁控制器与门禁主机通过网线连接。
此步骤是将主机与控制器进行通信的关键步骤。
步骤三：连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。
这将使读卡器能够与控制器进行通信，实现对门禁系统的控制和管理。
步骤四：连接门锁将门锁与门禁控制器连接。
确保门锁与控制器的连接牢固可靠，以确保门禁系统的正常运行。
3. 注意事项在进行门禁系统施工接线时，需要注意以下事项：- 确保所有的接线都是按照设备的规格和制造商的说明进行的。
- 接线之前，切断电源以确保安全。
- 检查所有的接线是否牢固连接，以避免电路短路或其他问题。
- 尽量避免接线过长，以减少信号损失。
- 确保门禁系统接线安装符合相关的法规和标准。
结论本文档提供了门禁系统施工接线的详细解释，包括准备工作、接线步骤和注意事项。
通过遵循正确的接线步骤和注意事项，您可以确保门禁系统的正常运行和安全性。
门禁接线图
说明：门禁管理的目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理。
系统要能够完成卡片及人员授权、实时监控、门状态监控、出入查询及打印报表等功能。
控制器可以联网和脱机工作，这样系统稳定运行起来之后，无须人员管理和值守。
门禁控制的对象有普通门，包括玻璃门、木门、铁门或者防火门等，这些都是控制安装在门上的电控锁来控制门的打开和关闭。
门禁的设备主要包括：门禁控制器、门禁机(刷卡机)、出门开关、电控锁、门磁开关等。
其中，门禁控制器一般安装在天花板上面，门禁机安装在室外，出门开关安装在室内，电控锁和门磁开关一般安装在门上面。
一台门禁控制器最多能控制四扇门的开关，每扇门都要安装四套设备，每套设备都采用网线与门禁控制器相连接，布线时除了要考虑这四条线路外，还需要从门禁控制器接一根预留线路到门框，便于今后其他工程的采用。
有关设备布置图和线路布置图请参考下文图片，本文只给出一台门禁控制器控制两扇门和四扇门的情况，另外控制一扇门或扇门门的情况与此类似。
门禁系统设备布置图
两扇门的接线图
4扇门的接线图。
门禁系统现场接线图，简单易懂，喜欢学习的不要错过门禁系统有各种各样的品牌，原理都是一样，这是我网上买的一套，准备给小区花园门安装。
下面详细教大家接线。
门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线拆开就是这样，先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

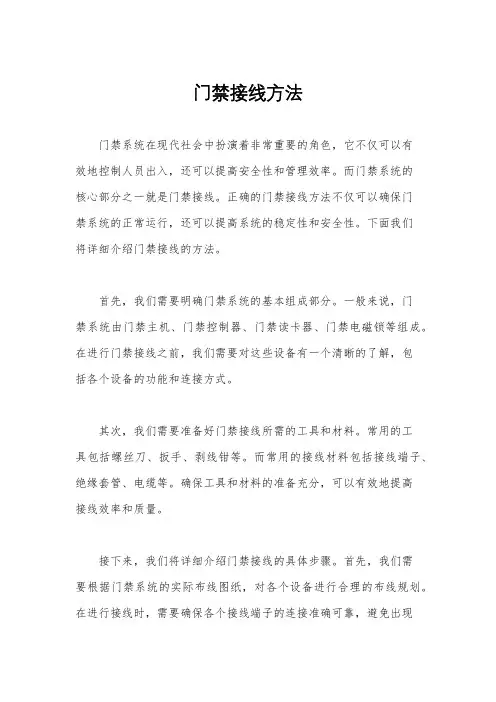

门禁接线方法门禁系统在现代社会中扮演着非常重要的角色，它不仅可以有效地控制人员出入，还可以提高安全性和管理效率。
而门禁系统的核心部分之一就是门禁接线。
正确的门禁接线方法不仅可以确保门禁系统的正常运行，还可以提高系统的稳定性和安全性。
下面我们将详细介绍门禁接线的方法。
首先，我们需要明确门禁系统的基本组成部分。
一般来说，门禁系统由门禁主机、门禁控制器、门禁读卡器、门禁电磁锁等组成。
在进行门禁接线之前，我们需要对这些设备有一个清晰的了解，包括各个设备的功能和连接方式。
其次，我们需要准备好门禁接线所需的工具和材料。
常用的工具包括螺丝刀、扳手、剥线钳等。
而常用的接线材料包括接线端子、绝缘套管、电缆等。
确保工具和材料的准备充分，可以有效地提高接线效率和质量。
接下来，我们将详细介绍门禁接线的具体步骤。
首先，我们需要根据门禁系统的实际布线图纸，对各个设备进行合理的布线规划。
在进行接线时，需要确保各个接线端子的连接准确可靠，避免出现接触不良或短路等问题。
其次，我们需要根据实际情况进行电缆的剥皮和接线端子的安装，确保每根导线的连接牢固可靠。
最后，我们需要对接线进行仔细的检查和测试，确保门禁系统的各项功能正常运行。
在进行门禁接线时，需要注意一些常见的问题和注意事项。
首先，需要注意接线端子的选择和安装，确保端子的质量和连接可靠性。
其次，需要注意电缆的敷设和保护，避免出现短路、断路等问题。
最后，需要注意接线的标识和整理，确保日后的维护和管理工作能够顺利进行。
总的来说，门禁接线是门禁系统安装中非常重要的一环，它直接关系到系统的稳定性和安全性。
正确的门禁接线方法不仅可以提高系统的使用效率，还可以减少系统故障的发生。
因此，在进行门禁接线时，我们需要认真对待，确保每一个细节都做到位。
希望通过本文的介绍，能够对门禁接线方法有一个更加清晰的了解，为门禁系统的安装和维护工作提供一些帮助。
