涵管工程施工方案

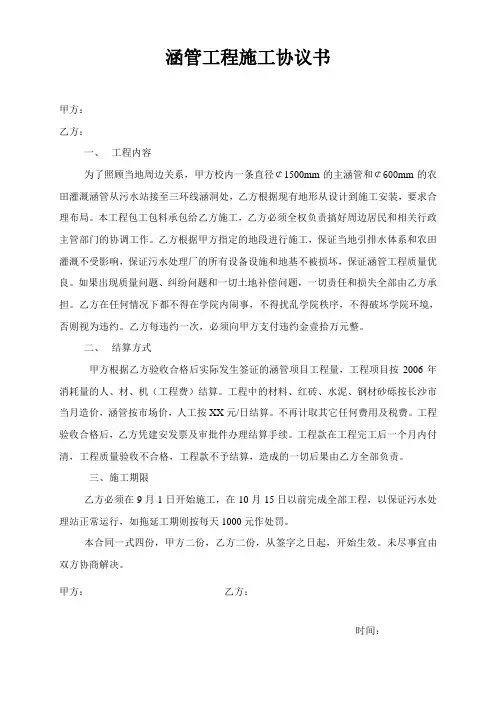

涵管工程施工协议书

甲方：

乙方：

一、 工程内容

为了照顾当地周边关系，甲方校内一条直径￠1500mm的主涵管和￠600mm的农田灌溉涵管从污水站接至三环线涵洞处，乙方根据现有地形从设计到施工安装，要求合理布局。本工程包工包料承包给乙方施工，乙方必须全权负责搞好周边居民和相关行政主管部门的协调工作。乙方根据甲方指定的地段进行施工，保证当地引排水体系和农田灌溉不受影响，保证污水处理厂的所有设备设施和地基不被损坏，保证涵管工程质量优良。如果出现质量问题、纠纷问题和一切土地补偿问题，一切责任和损失全部由乙方承担。乙方在任何情况下都不得在学院内闹事，不得扰乱学院秩序，不得破坏学院环境，否则视为违约。乙方每违约一次，必须向甲方支付违约金壹拾万元整。

二、 结算方式

甲方根据乙方验收合格后实际发生签证的涵管项目工程量，工程项目按2006年消耗量的人、材、机（工程费）结算。工程中的材料、红砖、水泥、钢材砂砾按长沙市当月造价，涵管按市场价，人工按XX元/日结算。不再计取其它任何费用及税费。工程验收合格后，乙方凭建安发票及审批件办理结算手续。工程款在工程完工后一个月内付清，工程质量验收不合格，工程款不予结算，造成的一切后果由乙方全部负责。

三、施工期限

乙方必须在9月1日开始施工，在10月15日以前完成全部工程，以保证污水处理站正常运行，如拖延工期则按每天1000元作处罚。

本合同一式四份，甲方二份，乙方二份，从签字之日起，开始生效。未尽事宜由双方协商解决。

甲方： 乙方：

时间：

涵管施工方案

一、建立临时水准点，测量管线的地面高程，以确定挖深。

二、涵管工程：

1、管沟开挖：涵管沟暂采用反铲挖掘机开挖，开挖前按业主与监理确定的涵管位置（约18道）确定开挖宽度及深度，为了防止出现塌方，严格控制边坡，如遇民房等距开挖边口不足1米，及时打支撑。

2、立模、砼管基

在槽底开挖清理到位后，用钢尺垂球定出排水管道轴线后立模，模板支撑一定要牢固，严格测量控制底板纵坡，级配碎石用平板振动器震实，管基严禁受水浸泡，及时排出地下水或雨水，并注意养护。

涵管级配碎石垫层验收合格后，方可进行管道铺设。

3、砼涵管铺设

在涵管级配碎石垫层经验收合格后，在垫层上标出排水管道轴线，然后开始吊装，吊装前对管口接头处进行凿毛，以利抹带，抹带时防止出现断裂和空鼓，对涵管管道抹带应注意钢丝网片的设置，安管端直，下管小心以防损坏管口，为了防止日晒，用麻袋片掩盖管带，洒水养护，管道接口为平口式水泥砂浆抹带接口时，管基与抹带相接处，凿毛刷净，使之粘接牢固，合格后方可回填沟槽。

4、回填土

涵沟回填全部用三七灰土回填，土方回填前首先清理槽内垃圾，并排积水，然后两侧对称同步回填夯实，回填土采用分层人工夯实及机械回夯的办法，每层厚度松铺不超过30cm，按《回填土密度标准》的要求，每层进行取样，达到相对密度后再进行下一层回填。

三、涵管施工工艺：

管沟开挖→管道碎石级配垫层→管道铺设→管沟回填。

4.6 涵管施工

本工程防洪堤纵向埋设穿堤涵管共7处，将堤后排水沟的水排至河内，涵管直径500mm，采用C20钢筋砼管道，穿堤涵管上侧设置逆止阀。

4.6.1 施工工艺

涵管订购 → 堤身填筑预留缺口→测量定位 → 基底处理及检测 → 碎石垫层→基座砼→ 安装管节 → 逆止阀安装 → 回填。

4.6.2 施工准备

1、购买涵管

为保证涵管的质量，我单位拟统一在专业生产涵管的公司统一采购。采购前熟读设计图纸，掌握其结构尺寸及技术性能，再向厂家进行交底。厂家在预制涵管的过程中，由项目部指派质检员同监理人员现场监督，并进行各工序质量验收，各工序验收合格后在进入下道工序。混凝土管出厂前，厂家需提供完整的出厂合格资料。

2、堤防填筑至涵洞底高程时，在涵洞的位置预留施工缺口，保证堤防填筑与涵洞施工平行作业。

3、施工前，组织测量放样，复测中线、高程，准确放出基础位置，首先用全站仪准确定出涵洞中心及纵横轴线，并在施工中及时复核。按照设计图纸测量涵洞的位置、方向、长度、孔径。

4.6.3 涵管基础施工

1、基础应施工前整修基坑，测出基底标高，报请监理认可，基础施工时先打好轴线桩，并在桩上标好高度。

2、碎石垫层施工

涵管基础采用20%碎石垫层、后10cm，垫层采用人工回填，振动碾碾压密实，压实到设计规定的压实度。

3、基座砼浇筑

焊管基座的砼采用C15砼，砼采用集中拌和，翻斗车车运输。砼基础施工必须分层浇筑，第一层为涵管底高程以下部分，厚度约为20cm。

第一次基座砼浇筑时，其中涵管接头部分基座砼预留长45cm的缺口。待混凝土涵管安装完成，焊管接头处理完成后，预留缺口以及涵管底高程以上部分基座砼一起浇筑，以便涵管与基座砼结合紧密。第一次基座砼浇筑后，要对下一次浇筑面冲毛处理，保证新老混凝土良好的结合性。

4、混凝土基座应按混凝土施工规范进行，基座尺寸及接缝符合图纸要求，接缝位置应与管节的接缝位置相一致。

涵管施工方案

涵管施工要点

1、涵管施工流程

施工准备---测量放样---土方开挖---验槽---涵管安装---灌水试验---回填土方---交工验收

2、管槽开挖采用人工开挖，深度、宽度按设计。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排水沟积水，不得使基底暴露过久。若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得推土，同时推土不得超过1.5米高。

3、涵管施工

（1）运输与装卸：涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。

（2）施工要求

基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。

基槽开挖后，应紧接着进行涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。

基底应压实到设计要求密实度，其压实度应在90%以上，按重型击实法试验测定。当基底承载力达不到要求时，可采用砂砾石或灰土换填50cm厚。

管涵基底应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。

钢筋混凝土圆管涵成品质量：

管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接斜交角度进行处理。管壁内外侧表面应平直圆滑，如果缺陷小于下列规定时，应修补完善后方可使用；如果缺陷大于下列规定时，不予验收，并应报监理工程师处理。

每处蜂窝面积不得大于30mm*30mm。其蜂窝深度不得超过10mm。蜂窝总面积不得超过全面积的1%，并不得露筋。管节混凝土强度应符合图纸要求，混凝土配合比、拌和均应符合有关规范要求。管节各部尺寸，不得超过有关规范规定值。
