直流电机电刷下的正常火花

直流电动机火花等级和判断标志
直流电动机火花等级和标志见表。

表直流电动机火花等级和推断标志火花等级电刷下的火花程度换向器及电刷的状态允许的运行方式1无火花--1电刷边缘仅小部分有微弱的点状火花或有非放电性的红色小火花换向器上没有黑痕，电刷上没有灼痕允许长期连续运行1电刷边缘大部分或全部有稍微的火花换向器上有黑痕消失，但不发展，用汽油擦其表面即能除去，同时在电刷上有稍微灼痕 2 电刷边缘全部或大部分有较剧烈的火花换向器上有黑痕消失，用汽油不能擦除，同时电刷上有灼痕。

如短时消失这一级火花，换向器上不消失灼痕，电刷不致被烧焦或损坏仅在短时过载或短时冲击负载时允许消失 3 电刷的整个边缘有剧烈的火花（即环火），同时有大火花飞出换向器上的黑痕相当严峻，用汽油不能擦除，同时电刷上有灼痕。

如在这一火花等级下短时运行，则换向器上将消失灼痕，同时电刷将被烧焦或损坏仅在直接起动或逆转的瞬间允许存在，但不得损坏换向器及电刷
1。

电机检修工试题库 Document number：PBGCG-0857-BTDO-0089-PTT1998电机检修工试题库一、填充题1、流入电路中一个节点的电流之和等于流出该节点的电流之和。

2、电感线圈在直流回路中相当于短接。

3、电容器在直流回路中相当于开路。

4、在交流电路中，频率f和周期T的关系式是 T＝1/f 。

6、视在功率的单位是 VA 。

7、无功功率的单位是 var 。

8、有功功率的单位是 W 。

9、电能的单位是kw·h。

10、电导的单位是西门子。

11、1马力等于kw。

12、Y系列异步电动机常采用B级绝缘材科，B级绝缘材料的耐热极限温度是130℃。

13、异步电动机常采用E级绝缘材料，E级绝缘材料的耐热极限温度是120℃。

14、三对极的异步电动机转速小于1000r／min。

15、300MW汽轮发电机组标准项目检修停用日数，大修为50～55天。

16、绝缘预防性试验中，属于破坏性试验项目的是直流耐压试验。

17、有一台星形连接380v三相异步电动机，现将绕组改接成三角形接线，则该电机可接到电压为220V的交流电源上运行。

18、检修发电机、同期调相机、高压电动机时，应填用第一种工作票。

19、低压配电盘、配电箱和电源干线上的工作，应填用第二种工作票。

20、工作如不能按计划期限完成，必须由工作负责人办理工作延期手续。

21、电动机轴承新安装时，油脂应占轴承内容积的1/3~2/3即可。

22、直流电机电刷下的正常火花，一般规定在额定负载时不应大于级。

23、高压交流电动机定子的三相绕组，直流电阻误差不应大于2％。

24、为消除汽轮发电机大轴对地静电电压的措施是大轴上安装接地炭刷．25、设备对地电压在250v以上者为高压，对地电压250v及以下者为低压。

26、电流互感器严禁开路运行。

27、同步发电机是利用电磁感应原理制造的。

28、直流电动机转子由电枢铁心、电枢绕组、换向器三大部分组成。

29、运行中的380v交流电机绝缘电阻应大于Ω方可使用。

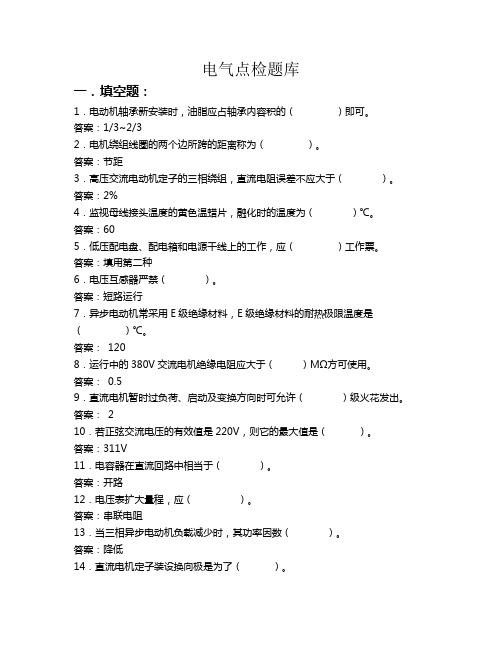

电气点检题库一．填空题：1．电动机轴承新安装时，油脂应占轴承内容积的（）即可。

答案：1/3~2/32．电机绕组线圈的两个边所跨的距离称为（）。

答案：节距3．高压交流电动机定子的三相绕组，直流电阻误差不应大于（）。

答案：2%4．监视母线接头温度的黄色温蜡片，融化时的温度为（）℃。

答案：605．低压配电盘、配电箱和电源干线上的工作，应（）工作票。

答案：填用第二种6．电压互感器严禁（）。

答案：短路运行7．异步电动机常采用E级绝缘材料，E级绝缘材料的耐热极限温度是（）℃。

答案： 1208．运行中的380V交流电机绝缘电阻应大于（）MΩ方可使用。

答案： 0.59．直流电机暂时过负荷、启动及变换方向时可允许（）级火花发出。

答案： 210．若正弦交流电压的有效值是220V，则它的最大值是（）。

答案：311V11．电容器在直流回路中相当于（）。

答案：开路12．电压表扩大量程，应（）。

答案：串联电阻13．当三相异步电动机负载减少时，其功率因数（）。

答案：降低14．直流电机定子装设换向极是为了（）。

答案：改善换向15．异步电动机转子速度（）定子磁场的速度。

答案：低于16．直流电机的励磁方法分为（）两大类。

答案：他励、自励17．纯容性电路，电压的相位比电流的相位（）。

答案：滞后90°18．在交流电路中，频率f和周期T的关系式是（）。

答案：T=1/ f19．三相异步电动机转子转速n2与定子旋转磁场转速n1 的相对速度是（）。

答案：n1-n220．电机用的云母带，为（）绝缘材料。

答案：F21．在计算交流电流的热效应时，应该用它的（）。

答案：有效值22．运行中的380V交流电机绝缘电阻应大于（）MΩ方可使用。

答案：0.523．气焊时火焰可分为焰心、内焰和外焰三部分，且（）温度最高。

答案：内焰24．电动机轴承新安装时，油脂应占轴承内容积的（）即可。

答案：1/3~2/325．直流电机电刷下的正常火花，一般规定在额定负载时不应大于（）级。

一、选择题（共 40 题，每题 1.0 分）：【1】鼠笼式异步电动机的转子绕组的相数（）。

A．与定子绕组相数相同B．小于定子绕组相数C．是变化的D．等于转子槽数除以极数【2】为保证电力系统的安全运行，常将系统的（）接地，这叫做工作接地。

A．中性点B．零点C．设备外壳D．防雷设备【3】300MW汽轮发电机组标准项目检修停用日数，大修为（）天。

A．18B．25C．50~55D．90【4】直流电机电刷下的正常火花，一般规定在额定负载时不应大于（）级。

A．3/2B．2C．3D．4【5】采用双层绕组的直流电机绕组元件数与换向片的数相比（）。

A．多一倍B．少一倍C．少一片D．相等【6】同步发电机定子三相绕组采用星形连接，可消除线电动势中的（）。

A．齿谐波B．3以及3的倍数次谐波C．（6k-1）次谐波D．（6k+1）次谐波【7】发电机在干燥过程中，应定时记录绝缘电阻、铁心温度、绕组温度和排出空气温度的数值，并绘制定子温度和（）的变化曲线。

A．干燥电压B．干燥电流C．绝缘电阻D．直流电阻【8】氧乙块焊由于氧与乙炔混合比例不同，可产生三种性质不同的火焰，即中性焰、碳化焰、氧化焰，其中中性焰适合于焊接（）。

A．-般低碳钢、不锈钢、紫铜和铝合金B．高碳钢C．黄铜D．铸铁【9】RLc串联交流电路中，什么时候电路总电阻等于R（）。

A．频率最高时B．频率最低时C．电路串联谐振（XL=XD．时E．电感或电容损坏时【10】异步电动机转子速度（）定子磁场的速度。

A．相等B．低于C．高于D．有时高于，有时低于【11】测量轴电压的工作应使用专用电刷，且电刷上应装有（）mm以上的绝缘柄。

A．100B．200C．300D．400【12】直流电机暂时过负荷、起动及变换方向时可允许（）级火花发出。

A．2B．3/2C．1D．3【13】水内冷机组的定子线棒也都采用篮形半匝式线棒，一般由（）组成。

A．若干股空铜管和扁铜线B．股线全是空心铜管C．股线全是扁铜线D．若干股空铜管、扁铜线与钢芯铝绞线【14】大型汽轮发电机定子绕组端部的紧固很重要，因为当绕组端部受力时，最容易损坏的部件是线棒的（）。

一、选择题1．Ｙ接法的小型三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机（B）。

A、必然会停止转动B、有可能连续运行C、肯定会继续运行2．线圈产生感生电动势的大小正比通过线圈的（B）。

A、磁通量的变化量B、磁通量的变化率C、磁通量的大小3．某正弦交流电压的初相角ψ＝－л/6 ，在t ＝０时其瞬时值将（B）。

A、大于零B、小于零C、等于零4．由RLC 并联电路中，为电源电压大小不变而频率从其谐波频率逐渐减小到零时，电路中的电流值将（B）。

A、从某一最大值渐变到零B、由某一最小值渐变到无穷大C、保持某一定值不变5．电压表的内阻（B）。

A、越小越好B、越大越好C、适中为好6．普通功率表在接线时，电压线圈和电流线圈的关系是（C）。

A、电压线圈必须接在电流线圈的前面B、电压线圈必须接在电流线圈的后面C、视具体情况而定7．测量１Ω以下的电阻应选用（B）。

A、直流单臂电桥B、直流双臂电桥C、万用表的欧姆档8．某三相异步电动机的额定电压为380 Ｖ，其交流耐压试验电压为（B）。

A、380 ＶB、500 ＶC、1000 ＶD、1760Ｖ9.叠加原理不适用于（C）。

A、含有电阻的电路B、含有空心电感的交流电路C、含有二极管的电路10.继电保护是由（B）组成。

A、二次回路各元件B、各种继电器C、包括各种继电器、仪表回路11.过电流继电器的返回系数（A）。

A、小于１B、大于１C、等于１12.真空断路器灭弧室的玻璃外壳起（C）作用。

A 、真空密封B、绝缘 C 、真空密封和绝缘双重13.设三相异步电动机ＩN＝10 Ａ，△形联结，用热继电器作过载及缺相保护。

热继电器型号可选（A）型。

A、JR16-20/3DB、JR0-20/3C、JR10-10/3D、JR16-40/314.交流电能表属（C）仪表。

A、电磁系B、电动系C、感应系D、磁电系15.频敏变阻器主要用于（D）控制。

A、笼形转子异步电动机的起动B、绕线转子异步电动机的调整C、直流电动机的起动D、绕线转子异步电动机的起动16.测量１Ω以下小电阻，如果要求精度高，应选用（A）。

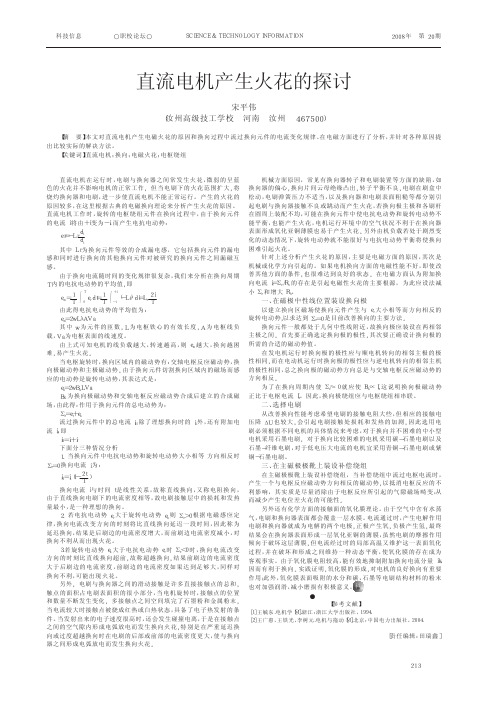

科技信息２００８年第２０期ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ●直流电机在运行时，电刷与换向器之间常发生火花，微弱的呈蓝色的火花并不影响电机的正常工作，但当电刷下的火花范围扩大，将烧灼换向器和电刷，进一步使直流电机不能正常运行。

产生的火花的原因较多，在这里根据古典的电磁换向理论来分析产生火花的原因。

直流电机工作时，旋转的电枢绕组元件在换向过程中，由于换向元件的电流ｉ将由＋ｉ变为－ｉ，而产生电抗电动势：ｅｒ＝－Ｌｒｄｉｄｔ其中Ｌｒ为换向元件等效的合成漏电感，它包括换向元件的漏电感和同时进行换向的其他换向元件对被研究的换向元件之间漏磁互感。

由于换向电流随时间的变化规律很复杂，我们来分析在换向周期Ｔ内的电抗电动势的平均值，即ｅｒａ＝１ＴＴ０"ｅｒｄｔ＝１Ｔ＋ｉ－ｉ"（－Ｌｒ）ｄｉ＝Ｌｒ２ｉＴ由此得电抗电动势的平均值为：ｅｒａ＝２ｗＬλＡＶａ其中ｗ为元件的匝数，Ｌ为电枢铁心的有效长度，Ａ为电枢线负载，Ｖａ为电枢表面的线速度。

由上式可知电机的线负载越大，转速越高，则ｅｒａ越大，换向越困难，易产生火花。

当电枢旋转时，换向区域内的磁动势有：交轴电枢反应磁动势，换向极磁动势和主极磁动势。

由于换向元件切割换向区域内的磁场而感应的电动势是旋转电动势，其表达式是：ｅｋ＝２ｗＢｋＬＶａＢＫ为换向极磁动势和交轴电枢反应磁动势合成后建立的合成磁场，由此得：作用于换向元件的总电动势为：Σｅ＝ｅｒ＋ｅｋ流过换向元件中的总电流ｉＨ除了理想换向时的ｉｌ外，还有附加电流ｉｆ，即ｉＨ＝ｉ１＋ｉｆ下面分三种情况分析１．当换向元件中电抗电动势和旋转电动势大小相等方向相反时Σｅ＝０换向电流ｉ为：ｉＨ＝ｉａ（１－２ｔＴ）换向电流ｉ与时间ｔ是线性关系，故称直线换向，又称电阻换向，由于直线换向电刷下的电流密度相等，故电刷接触层中的损耗和发热量最小，是一种理想的换向。

２．若电抗电动势ｅｒ大于旋转电动势ｅｋ则Σｅ＞０根据电磁感应定律，换向电流改变方向的时刻将比直线换向延迟一段时间，因此称为延迟换向，结果是后刷边的电流密度增大，而前刷边电流密度减小，对换向不利从而出现火花。

电机专业检修规程考试题库一、填空1、流入电路中的一个节点的电流之和等于流出该节点的电流之和。

2、电感线圈在直流回路中相当于短接。

3、电容器在直流回路中相当于开路。

4、在正弦交流电的一个周期内，随着时间变化而改变的称为瞬时值。

5、在交流电路中，频率f和周期T的关系是T=1/f。

6、电压表A内阻为2000Ω，电压表B内阻为1000Ω,量程都是15V，当它们串联在15V的电源上时，电压表B的读数是5V。

7、将一根电阻值等于R的电阻线对折起来，双股使用时它的电阻等于R/4。

8、一个标有“220V，100W”的灯泡，接于110V的电源上，灯泡的实际功率是25W。

9、视在功率的单位是VA。

10、1马力等于0.736kW。

11、标有“100Ω，4W”和标有“100Ω，25W”的两个电阻串联使用时，允许加的最高电压是40V。

12、标有“100Ω，4W”和标有“100Ω，25W”的两个电阻并串联使用时，允许通过的最大电流是0.4A。

13、一度电可供“220V，40W”的灯泡正常发光的时间是25h。

14、直流电机的励磁方式分为他励、自励两大类。

15、同步发电机是利用电磁感应定律原理制造的。

16、直流电动机转子由电枢铁心、电枢绕组、换向器三大部分组成。

17、当异步电动机的负载超重时，其起动转矩将与负载轻重无关。

18、若环境温度30°C 下起动电动机，运行后测得电动机绕组温度为100°C ，则电动机的温升是70°C 。

19、理论上说，直流电机既能做电动机，又可作发电机。

20、三对极的异步电动机转速小于1000r/min 。

21、交流电动机定子绕组一个线圈两个边所跨的距离称为极距。

22、三相交流电动机绕组末端连接成一点，始端引出，这种连接称为星形连接。

23、为保证电力系统的安全运行，常将系统的中性点接地，这叫做工作接地。

24、绝缘预防性试验中，属于破坏性试验项目的是直流耐压试验。

25、直流电动机起动时起动电流很大，是因为刚起动时反电势尚未建立。

电气检修试卷注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共3道大题，满分100分，考试时间120分钟。

一、判断题（本大题共有20道试题，合计40分）1. 倒顺开关可以直接控制小容量电动机的全压起动和停止。

（）答案: √2. 使用电流表时，应将其串联在电路中，使用电压表时，应将其并联在电路中。

（）答案: √3. 同步电机因其转子转速与定子磁场转速相同，而称为“同步”。

（）答案: √4. 普通型安全帽使用期限一般为10年以上。

（）答案: ×5. 型号为QF-100-2型的同步发电机，其中“2”表示发电机为2极发电机。

（）答案: √6. 三相异步电动机的磁极对数越多，其转速越快。

（）答案: ×7. 汽轮发电机通常都采用凸极式转子，水轮发电机通常采用隐极式转子。

（）答案: ×8. 进入发电机定子膛内的工作人员，必须穿绝缘胶底鞋，穿不带钮扣的专用工作服。

（）答案: ×9. 在装拆电机时，往往由于过重的敲打，使端盖产生裂纹，小的裂纹不必修理，有条件可用焊接法修补裂纹。

（）答案: √10. 直流电机的绕组是电磁能量与机械能量转换的主要部件。

（）答案: √11. 直流电动机的电枢绕组电阻很小，所以一般不允许全压起动。

（）答案: √12. 电源频率过低，交流电动机本身温度反而会降低。

（）答案: ×13. 低压电动机的绝缘电阻不小于0.5MΩ。

（）答案: √14. 电子运动的方向就是电流的方向。

（）答案: ×15. 当电动机绕组节距正好等于极距时，绕组被称为整距绕组。

（）答案: √16. 直流电机整流片间的云母，应和整流片成一平面，否则运转时会损伤电刷。

（）答案: ×17. 氢冷发电机的检漏方法有：①肥皂水检漏；②微氢测定仪检漏两种。

（）答案: ×18. 当变压器内部着火时应立即断开各侧电源，并用干式灭火器灭火，迅速打开事故放油阀放油。

一、选择题（共 30 题，每题 1.0 分）：【1】用绝缘电阻表测量电机的绝缘电阻时，当绝缘电阻表指示稳定后，所测得的绝缘电阻为（）。

A．绝缘电阻表施加的直流电压与泄漏电流的比值B．绝缘电阻表施加的直流电压与电容电流的比值C．绝缘电阻表施加的直流电压与吸收电流的比值D．绝缘电阻表施加的直流电压与泄漏电流、电容电流和吸收电流三者之和的比值【2】下列灭火器使用时需要将筒身颠倒的是（）。

A．二氧化碳B．1211灭火器C．泡沫灭火器D．干粉灭火器【3】直流电动机转子由（）组成。

A．转子铁心、转子绕组两大部分B．转子铁心、励磁绕组两大部分C．电枢铁心、电枢绕组、换向器三大部分D．两个独立绕组、一个闭合铁心两大部分【4】同步发电机直轴电抗Xd的大小与磁路状况有关，有Xd（饱和）与Xd（未饱和）之分，且（）。

A．Xd（饱和）>Xd（未饱和）B．Xd（饱和）<Xd（未饱和）C．Xd（饱和）=Xd（未饱和）D．Xd（饱和）≈Xd（未饱和）【5】_度电可供"220V，40W"的灯泡正常发光的时间是（）。

A．20hB．25hC．45hD．50h【6】直流电机换向极绕组应与（）。

A．主极励磁绕组串联B．主极励磁绕组并联C．电枢绕组串联D．电枢绕组并联【7】在以下四种同步发电机的冷却方式中，简便、安全、成本低但冷却效能较差，摩擦损耗较大的是（）。

A．空气冷却B．氢内冷C．氢外冷D．水内冷【8】发电机在干燥过程中，应定时记录绝缘电阻、铁心温度、绕组温度和排出空气温度的数值，并绘制定子温度和（）的变化曲线。

A．干燥电压B．干燥电流C．绝缘电阻D．直流电阻【9】电机铁心常采用硅钢片叠装而成，是为了（）。

A．便于运输B．节省材料C．减少铁心损耗D．增加机械强度【10】水内冷机组的定子线棒也都采用篮形半匝式线棒，一般由（）组成。

A．若干股空铜管和扁铜线B．股线全是空心铜管C．股线全是扁铜线D．若干股空铜管、扁铜线与钢芯铝绞线【11】水内冷发电机定子绝缘引水管在更换前，单个绝缘引水管要单独进行（）。
