建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
建筑制图习题册答案建筑制图是建筑设计和施工过程中不可或缺的一部分，它涉及到对建筑物的精确表达和详细说明。
以下是一些建筑制图习题册中可能包含的题目类型及其答案的示例：1. 平面图绘制：- 题目：绘制一个简单的住宅平面图，包括客厅、卧室、厨房和卫生间。
- 答案：平面图应显示所有房间的布局，包括墙体、门窗位置、家具布置等。
尺寸标注应准确，以毫米为单位。
2. 立面图绘制：- 题目：为上述住宅平面图绘制相应的南立面图。
- 答案：立面图应展示建筑物的南面外观，包括窗户、门、屋顶轮廓等。
需要标注出层高、门窗尺寸和材料。
3. 剖面图绘制：- 题目：绘制上述住宅的剖面图，通过客厅和卧室。
- 答案：剖面图应清晰展示建筑物的内部结构，如楼板、墙体、屋顶等。
剖面线应均匀分布，尺寸和材料标注应准确。
4. 详图绘制：- 题目：绘制住宅入口门的详图。
- 答案：详图应展示门的构造细节，包括门框、门扇、五金配件等。
尺寸应细致到螺丝孔的位置。
5. 结构图绘制：- 题目：为住宅的某个部分绘制结构图，如基础或梁。
- 答案：结构图应展示构件的尺寸、材料和连接方式。
对于基础，可能包括地基承载力、基础类型等信息；对于梁，可能包括梁的截面尺寸、配筋等。
6. 电气图绘制：- 题目：为住宅绘制电气平面图，包括照明和插座布置。
- 答案：电气图应展示所有电气设备的布局和连接方式，包括开关、插座、灯具等。
应标注电线类型和电缆尺寸。
7. 给排水图绘制：- 题目：绘制住宅的给水和排水平面图。
- 答案：给排水图应展示水管的走向、阀门、水龙头、马桶等的位置。
需要标注管径、材料和连接方式。
8. 施工图说明：- 题目：为上述建筑制图提供一套施工说明。
- 答案：施工说明应包括施工方法、材料选择、施工顺序等。
应详细说明施工过程中的注意事项和质量控制标准。
请注意，以上答案仅为示例，实际习题册的答案会根据具体题目的要求而有所不同。
建筑制图需要遵循相关的规范和标准，确保图纸的准确性和实用性。
建筑工程制图习题集答案一、平面图绘制1. 绘制一个简单的房间平面图，包括墙体、门窗的位置和尺寸。
- 解答：首先确定房间的长和宽，然后在图纸上绘制出墙体的轮廓。
接着，根据设计要求在适当的位置添加门窗，并标注出它们的尺寸。
2. 标注房间平面图中的尺寸。
- 解答：使用尺寸线和尺寸标注，清晰地标注出墙体的长度、门窗的宽度和高度。
二、立面图绘制1. 绘制一个建筑物的立面图，展示建筑物的正面外观。
- 解答：根据建筑物的平面图和高度信息，绘制出建筑物的立面图。
包括墙体、窗户、门、屋顶等元素，并标注出相应的高度和位置。
2. 标注立面图中的尺寸和材料。
- 解答：在立面图上使用尺寸线标注出各部分的高度、宽度等尺寸，同时注明所使用的材料类型。
三、剖面图绘制1. 绘制建筑物的剖面图，展示内部结构和层次。
- 解答：选择建筑物的某个剖面位置，绘制出剖面图。
展示墙体、楼板、屋顶等内部结构的相互关系，以及它们之间的垂直和水平关系。
2. 标注剖面图中的尺寸和层次。
- 解答：在剖面图上使用尺寸线和文字标注出各层结构的厚度和高度，确保剖面图的准确性和可读性。
四、细节图绘制1. 绘制楼梯的细节图。
- 解答：展示楼梯的平面图和剖面图，包括踏步的尺寸、坡度、扶手的样式等。
2. 绘制门窗的细节图。
- 解答：展示门窗的平面图、立面图和剖面图，包括门窗的开启方式、尺寸、材料等细节。
五、图纸的标注和说明1. 对图纸中的每个元素进行清晰的标注。
- 解答：使用标准的制图符号和文字，对图纸中的墙体、门窗、楼板等元素进行标注，确保图纸信息的完整性。
2. 提供图纸的详细说明。
- 解答：在图纸旁边或下方提供文字说明，解释图纸中的特定设计意图、施工要求或材料选择。
请注意，以上答案仅为示例，具体的习题集答案应根据实际的习题内容进行编写。
在实际应用中，每个习题的答案都应详细、准确，并且符合制图规范。
三、作图题（第1,2每题15分, 第3,4每题10分, 共50分）1.设计及作图：已知某教学楼采用砖混结构, 墙厚240 毫米, 普通教室为侧面采光, 学生人数为50 人。
面积定额为1.12㎡/人, 双人课桌长为1100（或1200）mm、宽为400mm, 单人课桌长为550（或600）mm、宽为400mm。
作图要求：绘制普通教室平面图1）确定教室的面积、形状及尺寸；2）进行门窗的设计及课桌椅的布置。
（参考: 课本P20图2.2a,P22 图2.5）1.解答:1）根据学生人数和面积定额确定教室面积；2）根据主要房间开间进深比例确定教室形状、尺寸；3）根据开窗位置确定黑板位置；4）根据规范要求确定桌椅位置；5）根据设计尺寸画出图纸。
参考图纸:2.设计及作图: 试绘出某中学矩形教室平面布置图。
比例1: 100。
教室为单侧采光, 窗高2400mm, 窗下墙900mm, 砖混结构, 墙厚240mm, 学生人数为50 人。
已知中学普通教室的面积定额指标是1.12～1.3㎡/人, 双人课桌长1100mm、宽400mm, 单人课桌长550mm、宽400mm；桌椅排距应不小于900mm, 两行之间的走道宽度不小于550mm, 靠墙的课桌与墙体之间的距离不小于120mm, 第一排课桌前沿与黑板的水平距离不小于2m, 最后一排课桌后沿与黑板的水平距离不大于8.5m, 最后一排课桌椅与后面墙体之间的走道宽度不小于600mm, 前排边座与黑板远端的水平视角不小于30°。
黑板及讲台尺寸如图1所示。
2）要求：1）确定教室的面积及尺寸, 并标注教室的轴线尺寸、门窗尺寸和窗间墙尺寸。
3）布置课桌椅。
2.解答: 教室的平面尺寸及布置课桌椅如下图所示。
3.简答及作图: 专用厨房应设置哪些设备？如何布置？3.解答：厨房应设置炉灶、洗涤池、案台及排油烟机等设备, 设备的平面布置形式主要有单排、双排、L 形、U 形等, 如下图所示。
简答题：1．简要说明建筑设计的程序及主要阶段？2.说明门厅的作用和设计要求。
3. 建筑设计的主要依据有哪几个方面？4. 根据使用性质，建筑物如何分类？民用建筑根据其高度和层数如何划分？5．确定民用建筑中门的位置应考虑哪些问题?6. 如何确定窗的大小和位置？应满足以下要求：1.采光和通风的要求：长方形窗构造简单，在采光数值和采光均匀性方面最佳，所以最常用。
但其采光效果还与宽、高的比例有关。
窗户的组合形式对采光效果也有影响。
在通风方面，自然通风是保证室内空气质量的最重要因素。
2.密闭性能和热工性能方面的要求3.使用和交通安全方面的要求4.在建筑视觉效果方面的要求7. 什么是建筑基地红线？建筑物与基地红线间存在哪些关系？8.建筑剖面设计包括哪些内容？9.什么叫建筑勒角？勒脚的作用是什么？常用的材料做法有哪几种？10.什么是踢脚？有什么作用？常用的做法有哪些？11.为什么要制定《建筑模数协调统一标准》，什么是基本模数？12. 建筑构件的标志尺寸、构造尺寸、实际尺寸之间的相互关系如何？13.简述民用建筑的构造组成？14.居住建筑双跑楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？15.楼梯是有哪些部分所组成的？各组成部分的作用及要求如何？16. 影响建筑构造的因素有哪些？并简述建筑构造的设计原则。
17.墙面装修有哪些作用？根据所用材料和施工方法的不同可分为哪几种类型？18.抹灰类墙面装修中，抹灰层的组成、作用和厚度是什么？19.木门窗框的安装有哪两种方法？各有何优缺点？20. 什么是建筑防火墙？防火墙有哪些构造要求？21．钢筋混凝土刚性防水屋面中，设置浮筑层的目的是什么？浮筑层常用的做法是什么？22.刚性防水面为什么要设置分格缝? 通常在哪能些部位设置分格缝?23.什么叫屋面有组织排水，单层厂房屋面有组织排水分为哪些方式？23.刚性防水面为什么要设置分仓缝? 通常在哪能些部位设置分仓缝?25.简述楼板层的设计要求? 楼板层的隔声有哪几种做法?26. 房屋的顶棚装饰有何要求？根据构造形式可分哪些类型？27.建筑无障碍坡道设计有哪些要求？28.影响基础埋深的因素有哪些？并绘图说明基础的埋深。
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）3 / 792-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
房屋建筑学综合练习题一、填空题1、建筑的含义是指＿＿＿＿＿＿.2、在建筑平面设计中，交通联系部分设计的主要要求是＿＿＿＿＿＿。
3、楼梯的宽度主要根据＿＿＿＿＿＿＿来确定.4、建筑平面组合形式主要有＿＿＿＿＿＿。
5、确定房屋层数的主要影响因素有＿＿＿＿＿＿。
6、圈梁是＿＿＿＿＿＿连续封闭梁.7、在与厂房的关系上，••生活间的布置方式有＿＿＿＿＿＿和＿＿＿＿＿.8、厂房高度是指＿＿＿＿＿＿。
9、单厂柱网指的是＿＿＿＿＿＿.10、建筑设计有两个概念，一是指＿＿＿＿＿＿；一是指＿＿＿＿＿＿.11、厕所的面积、形状和尺寸是根据＿＿＿＿＿＿。
12、建筑的日照间距计算公式为＿＿＿＿＿＿。
13、砖墙上常用的过梁类型有＿＿＿、＿＿＿、＿＿＿、＿＿＿。
14、大模板建筑适用于＿＿＿＿＿＿。
15、平天窗的优点是＿＿＿、＿＿＿、＿＿＿、＿＿＿.16、多层厂房平面形式有＿＿＿、＿＿＿、＿＿＿等.17、窗地比是＿＿＿＿＿＿。
18、房间的剖面形状主要是根据＿＿＿＿＿＿来确定,•同时要考虑＿＿＿、＿＿＿和＿＿＿等方面的影响.19、通粘土砖砌体与门窗的连接，•一般是在砌体中＿＿＿＿＿＿或将＿＿＿＿＿＿.20、油毡防水屋面有＿＿＿＿＿＿等檐口。
21、寒冷地区应在变形缝缝隙中填以＿＿＿、＿＿＿、•＿＿＿等具有一定弹性的保温材料。
22、滑模建筑的优点在于＿＿＿、＿＿＿、＿＿＿施工占地少，节约模板。
23、按厂房的生产状况可将厂房分为＿＿＿、＿＿＿、＿＿＿、＿＿＿等。
24、为使单层厂房基础梁与柱基础同步沉降，基础梁下的回填土＿＿＿，•或者留出＿＿＿的空隙。
二、简答题1、平屋顶坡度的形成方法有几种?各有什么优点和缺点？2、单层厂房采光效果的评价标准是什么?3、比较伸缩缝、沉降缝、防震缝有何不同？4、多层厂房墙、柱与纵向定位轴线是如何定位的？5、确定民用建筑中门的位置应考虑哪些问题？6、实腹式和空腹式钢门窗各有什么特点？7、多层厂房楼、电梯间的布置原则是什么？8、在建筑中为什么要设置伸缩缝？9、楼地面设计有哪些要求？10、什么叫勒脚？勒脚有什么作用？11、多层厂房生活间的布置原则是什么？12、纵、横墙承重的建筑各有何利弊？13、实铺木地面是如何进行防潮处理的?14、屋顶的坡度是如何确定的？15、单层有吊车厂房的柱顶标高是如何确定的?三、设计绘图题1、某教室轴线尺寸为9米×6.6米,要求在平面上进行装配式预制楼板结构布置。

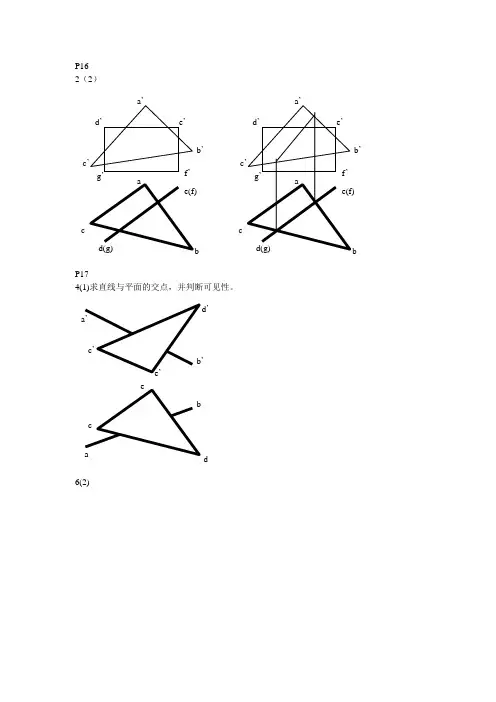

P16 2（2）P174(1)求直线与平面的交点，并判断可见性。
6(2)dd ’b ’acbd(g)e(f)c ’d ’g ’a ’f ’ e ’b ’acbd(g)e(f)c ’d ’g ’a ’f ’ e ’7、建筑形体的表面交线 P29平面体的截交线 1、求形体的H 投影。
2、求歇山屋面的H 投影。
b ’abe ’a ’g ’d ’c ’f ’3、补全形体的W投影，求其H投影。
4、补全形体各投影图中所漏的图线。
5、补全形体的H投影6、7、补全带正垂缺口的正四棱锥的H、W投影。
P31曲面体上的截交线1、补全带切口圆柱的H投影，并求其W投影。
2、补全带切口圆柱的H面投影。
5、完成带切口圆锥的H、W投影。
6、完成被切割的圆锥的H、V面投影7、完成被切割的圆锥的H、V面投影P33曲面体上的截交线9、求球壳屋面的V、W投影。
10、求球壳屋面的V、W投影。
11、完成顶部开槽的半球的各投影。
P36同坡屋面的交线1、已知四坡屋面的倾角α=30°及檐口线的H投影，求屋面交线的H投影和屋面的V、W投影。
P 37两平面体的相贯线1.求两平面体表面的相贯线2、3.4/P38平面体与曲面体的相贯线P40两曲面体的相贯线2.求形体表面的相贯线。
2.P49轴侧投影3.根据平面立体的正投影图画其正等侧Y。
建筑制图习题集答案最新第一章：平面图题题目1：根据给定平面图，标注房间名称。
解答：根据平面图，可以得出以下房间名称标注：1. 客厅2. 餐厅3. 厨房4. 卧室15. 卧室26. 卫生间7. 书房题目2：根据给定平面图，设计家具摆放方案。
解答：根据平面图，可以设计以下家具摆放方案：1. 客厅：沙发放置在平面图上方，茶几放置在沙发前方，电视柜放置在沙发旁边。
2. 餐厅：餐桌放置在平面图右侧的位置，椅子摆放在餐桌四周。
3. 厨房：灶台放置在平面图左侧，水槽放置在灶台旁边，冰箱放置在平面图右侧。
4. 卧室1：床放置在平面图上方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。
5. 卧室2：床放置在平面图下方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。
6. 卫生间：马桶放置在平面图左下角，洗手台放置在马桶旁边，浴缸放置在平面图右下角。
7. 书房：书桌放置在平面图右上角，书架放置在书桌旁边。
第二章：立面图题题目1：根据给定立面图，绘制立面图俯视图。
解答：根据立面图，绘制立面图俯视图如下：（在此插入绘制的立面图俯视图）题目2：根据给定立面图，确定墙体材料和装饰。
解答：根据立面图，可以确定以下墙体材料和装饰：1. 墙体材料：使用砖块进行砌筑。
2. 装饰：在窗户周围使用石膏线进行装饰，窗户上方使用墙壁壁画进行装饰。
第三章：剖面图题题目1：根据给定剖面图，标注各部分名称。
解答：根据剖面图，可以标注以下各部分名称：1. 地基2. 地面3. 基础4. 承重墙5. 梁6. 柱7. 屋顶8. 天花板题目2：根据给定剖面图，确定房屋的高度。
解答：根据剖面图，可以确定房屋的高度为地面到屋顶的距离。
第四章：细部图题题目1：根据给定细部图，标注建筑构件尺寸。
解答：根据细部图，可以标注以下建筑构件尺寸：1. 柱的直径：10cm2. 梁的宽度：20cm3. 窗户的高度：120cm4. 门的宽度：90cm题目2：根据给定细部图，确定建筑构件的材料。

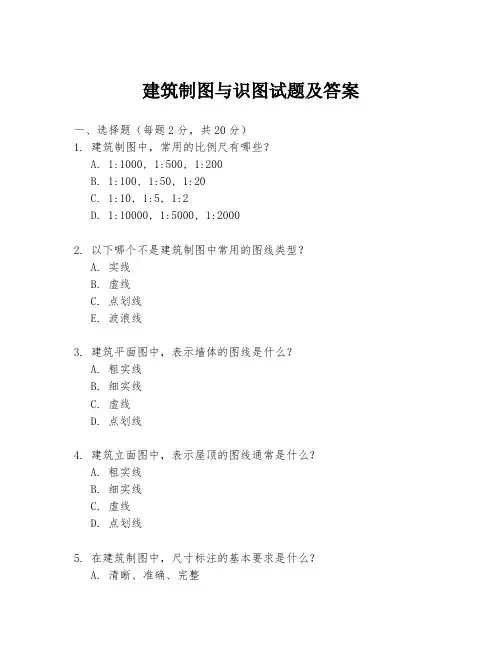

建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。
