geoframe在地震解释中的应用

2010年第5期0引言当前常用的地震解释(包括交互工作站解释实质上是三维资料的二维平面解释,从三维数据体中沿主测线inline和联络线crossline抽取若干个剖面进行解释。

这样不仅使大量的地震资料未能有效利用,而且成果精度较低,难以发现小的构造和地层特征,造成小断层和小构造的漏失,大大降低了对地下地质体的认识精度,同时也降低了三维地震的应用效果。

利用常规的地震解释技术,将不能很好的进行小断层的解释,甚至会出现假断层的现象[1]。

随着三维勘探技术的迅速发展,三维地震勘探的资料解释方法和技术也向着更真实、更准确、更清晰地反映地下地层各种地质信息的方向突飞猛进。

目前,在三维地震勘探中发展最快的是全三维地震资料解释技术,该技术不仅提高地震资料解释的准确性而且能够提供较准确的钻探井位,利用先进的解释软件打破常规的三维资料二维解释,充分利用三维数据信息,获得更精细的构造形态。

因此,三维地震精细解释技术受到高度重视。

1三维地震勘探的精细解释技术1.1小断层的正演模拟对地质模型进行波场正演计算可以模拟地震波在地下介质中的传播规律,以明确地质体地震记录的特征,同时也能提供地下地质体地震波岩石物理响应特性,为正确研究地下地质环境提供地震波波场证据,以便对解释工作起到一定的指导作用。

设计一个三层介质的地质模型进行正演模拟实验,图1(a是小断层的地质模型。

模型参数:煤的断距为5m,煤层厚度为8m,煤层速度为2000m/s,围岩地层速度自上而下分别为1800m/s、3200m/s、3200m/s;图1(b为小断层正演模拟的地震响应。

根据正演模拟后的地震响应分析,断距为5m的小断层,地震剖面有一定的变化,为后期的地震资料解释工作提供了依据。

(a地质模型(b地震响应图1正演模拟doi:10.3969/j.issn.1672-9943.2010.05.005能源技术与管理三维地震的精细构造解释方法及应用秦晶晶1,李德春1,程慧慧1,王空前2(1.中国矿业大学资源学院,江苏徐州221008;2.中国矿业大学力建学院,江苏徐州221008[摘要]论述了几种三维地震资料精细解释小断层的应用方法,为了确保解释的精度,利用数值模拟进行正演模拟试验,为做好三维地震资料精细构造解释提供了物质基础。

地震数据的加载及管理数据管理功能简介：①Segy数据及地震解释成果（eg.断层、层位解释成果）：SEISMIC>>IESX>>Applications>>Data Manager；②CPS-3成图数据在CPS-3目录里；③其他数据管理在Managers的Data里推荐的工区结构：standalone类型若软件界面显示不全，可按下键盘上的Alt键再用鼠标上下拖动界面。

Segy Editor主要功能：①预览、分析segy数据（包括采样时间、地点、公司和记录长度、采集率等信息，关键参数是采样间隔、采样点数和存储格式））；②Scan数据，检查各项参数；③创建、保存加载定义文件*.ldfx；新建Survy和Class的操作流程（地震数据的加载）：[1] Application Manager>>SEISMIC>>SEGY Editor (New run>Apply)[2] File>>Open Seismic Disk File[3] Trace Header>>Read 为了便于观察可先对一部分数据进行读取，然后再对整体数据进行读取（但为了保证数据的完整性，在Scan之前必须对所有的数据进行Read）。

对读取的数据进行检查：①Shot Point位置（17-20字节）（对3D数据存放的是线号/Line Number（Inline Point），对2D数据存放的是炮号/Shot Point Number），观察其是否呈呈阶梯状，若存储数据有误，需在最后的optional 1-15内寻找正确数据，找到后在其名称上双击，将Title点红，在下面方框中输入正确的名字如Inline/SP；②CDP Number位置（21-24字节）主要存放CDP/共中心点数据，观察其是否呈锯齿状，若否操作同①；③看Source Coordinate X是否存放位置为73-76，是否为7位数，和Source Coordinate Y是否存放位置为77-80，是否为6位数。

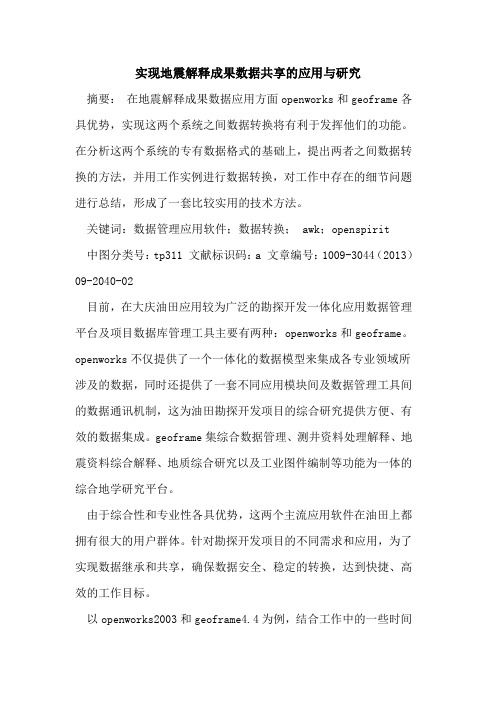

实现地震解释成果数据共享的应用与研究摘要：在地震解释成果数据应用方面openworks和geoframe各具优势，实现这两个系统之间数据转换将有利于发挥他们的功能。

在分析这两个系统的专有数据格式的基础上，提出两者之间数据转换的方法，并用工作实例进行数据转换，对工作中存在的细节问题进行总结，形成了一套比较实用的技术方法。

关键词：数据管理应用软件；数据转换； awk；openspirit中图分类号：tp311 文献标识码：a 文章编号：1009-3044（2013）09-2040-02目前，在大庆油田应用较为广泛的勘探开发一体化应用数据管理平台及项目数据库管理工具主要有两种：openworks和geoframe。

openworks不仅提供了一个一体化的数据模型来集成各专业领域所涉及的数据，同时还提供了一套不同应用模块间及数据管理工具间的数据通讯机制，这为油田勘探开发项目的综合研究提供方便、有效的数据集成。

geoframe集综合数据管理、测井资料处理解释、地震资料综合解释、地质综合研究以及工业图件编制等功能为一体的综合地学研究平台。

由于综合性和专业性各具优势，这两个主流应用软件在油田上都拥有很大的用户群体。

针对勘探开发项目的不同需求和应用，为了实现数据继承和共享，确保数据安全、稳定的转换，达到快捷、高效的工作目标。

以openworks2003和geoframe4.4为例，结合工作中的一些时间经验，就openworks数据向geoframe数据的转换作一下介绍。

openworks、geoframe都有定义井数据文件格式的功能，在交换井数据数据时没有问题。

该文只针对openworks、geoframe层位、断层、断层多边形的数据格式转换。

1 基本介绍1.1 两个系统数据格式要求1）层位数据：解释层位数据采用标准的ascii文件，同一层位的数据保存在一个ascii文件中。

选择singleformat作为openworks层位数据格式转换的缺省格式。

GeoFrame模块详细技术说明1、地震解释平台Seis2DV二维地震资料构造解释运用Seis2D模块可以对2D地震测线进行选择、显示及解释。

同时，该模块可以方便地进行显示比例、显示类型选择及填写标注等。

Seis3DV三维地震资料构造解释运用Seis3D模块可以对3D地震测线或三维地震数据体中抽任意测线进行生成、选择、显示及解释；同时，该模块可以方便地进行显示比例、显示类型选择及填写标注等。

BasemapPlus工作底图具有网格化和等值线勾绘功能的工作底图软件。

其特点为：综合岩石物理数据、地球物理数据和地质数据进行综合平面成图。

网格数据，等值线和散点数据的交互编辑。

网格之间的数学运算。

彩色填充形式的等值图。

SeisTie闭合差校正是IESX中对2D测线或3D地震数据体之间的闭合差进行校正的应用模块之一。

一般地，2D测线在相交点上存在下列现象：两条测线存在时移、视地震相位差异、同时存在时移和视相位差。

Seistie通过相关分析和(或)解释成果方法确定时移或相移差。

选择基准测(站)线，运用变时移量或常量计算校正量。

编辑闭合差估计量和校正量。

将时差或相位差校正到其他2D测线、层位和断层解释结果上。

AutoPix 层位自动追踪及拾取地震数据体内单属性快速拾取软件。

Surfaceslice层位切片将时间或深度域的特定时窗或深度窗的地震相位的振幅属性进行平面显示的模块。

Synthetics 合成地震记录制作合成地震记录制作是IESX模块中的应用模块之一，Synthetics子模块具有以下特点：利用声波和密度数据制作合成地震记录时，可以进行子波定义、复合或自动增益控制，正反极性选择。

可以生成理论、时变子波、或从地震数据中提取子波。

从地震数据中提取子波时，可以采用统计的或确定性子波提取方法。

在交互式界面上进行声波数据标定和时深数据编辑。

时间、深度，井曲线，反射系数，子波，地质层位和地震数据等均可显示在合成地震记录模板上。

合成记录“二次标定法则”及其在地震解释中的应用栗宝鹃①董春梅②宋亚民③张木森④刘斌⑤（①②③④中国石油大学（华东）地球科学与技术学院，山东青岛，266580；⑤中石化胜利油田河口采油厂，山东东营，257200）摘要：人工合成记录是联系测井和地震的桥梁，精确的合成记录标定在精细地震解释中起着至关重要的作用。

影响合成记录的因素主要有反射系数和地震子波，反射系数由声波数值计算得到，人为干涉的作用不大，为此，子波是影响合成记录标定的重要因素。

由于子波旁瓣较多，导致合成记录波形改变、波组增多，影响标定的准确性。

本文提出一种合成记录的“二次标定法则”，该方法先用与地震数据相同频率的标准的雷克子波进行初次标定，标定准确主要波组；然后用井旁道子波进行二次标定，对初次标定的结果做细微调整，由此得到准确的合成记录标定结果。

关键词：合成记录子波地震解释1 引言地震解释中，地震反射同相轴的地质层位和岩性意义是通过合成记录标定得到的。

合成记录是联系地震和测井的桥梁，在正确进行地震解释中起着至关重要的作用。

合成记录在地震解释中的作用体现在以下方面：（1）精确的合成记录标定可以建立测井和地震之间的准确对应关系[1]，由此可以根据合成记录来确定要追踪的层位和辅助进行层位的闭合解释；（2）地震子波是有极性的，由地震子波的极性很容易定义地震剖面的极性[2]。

因此，根据合成记录标定过程中提取的子波，可以进行地震剖面的极性判断。

2 合成记录原理制作人工合成记录，首先利用声波和密度测井资料求取反射系数序列，然后将反射系数序列与地震子波褶积获得[3]。

具体公式如下：(t)(t)*r(t)s w=（1）其中，(t)s为合成地震记录，r(t)为反射系数序列，(t)w为地震子波。

由公式（1）可以看出，合成记录的好坏与反射系数和子波有关。

一个界面的反射系数是由上下两层的波阻抗得到的，其表达式为：11221122vvvvRρρρρ+-=(2)式中，R为反射系数，21ρρ,为上、下两层的密度，21vv,为上、下两层的速度。

1常见的地震资料解释软件有：Landmark、GeoFrame、Geoeast、news、seisware、SMT、discovery、地质放大镜等2比较各种软件的优劣：3地震资料解释大致可以分为3各阶段，构造解释、地层岩性解释、开发地震解释。

地震资料构造解释是利用地震资料的反射波旅行时、速度信息来反映地下地层的构造形态，埋藏深度，接触关系等；岩性解释主要包括地震地层学解释和地层岩性解释。

开发地震解释主要包括油藏精细描述、储层参数预测、油藏动态监测。

地震勘探资料处理和解释软件资料处理软件：微机版：vista7.0 比较完整的地震资料处理软件，适合现场处理。

广泛应用在工程地震勘探。

GreenMountain 绿山Mesa 10.02 Expert 三维地震设计软件，野外施工设计、高精度折射静校正。

克浪KeLang 4.0 地震采集工程软件、采集论证Discovery 2006 Discovery--微机一体化油藏描述软件,是美国Landmark公司在Windows环境下开发的产品，无论地质情况简单还是复杂，Discovery都将为您提供一整套非常有效的工具，把地质研究、地震解释、测井分析、开发生产动态管理集成到一个完整的解释系统中，形成微机一体化油藏描述平台,可以完成各类项目研究工作Discovery是基于Windows的、方便研究人员桌面使用的一体化解释软件。

主要有：地震解释系统——用于评价、分析、管理已有的和潜在油气藏的构造和地层。

测井解释系统——多井测井曲线分析系统，用于评价、分析、管理和操作测井数据，确定油藏模型。

地质解释系统——包括绘图（GeoAtlas和LandNet）、网格制作和曲线制作（IsoMap）、矢量和光栅测井曲线的解释性剖面（X剖面）。

Landmark Discovery可解决地震构造解释、岩性油藏圈闭解释、测井分析解释、地质分析解释,同时也可解决综合油藏描述、圈闭研究、储量计算及综合评价。

地球物理与空间信息学院2010级本科生地震资料解释实习报告目录一．实习工具1.Unix系统简介2.GeoFrame软件介绍二．实习流程三．实习内容四．实习过程五．心得体会一．实习工具Unix系统简介UNIX ，是一个强大的多用户、多任务操作系统，支持多种处理器架构，按照操作系统的分类，属于分时操作系统，最早由KenThompson、DennisRitchie和DouglasMcIlroy于1969年在AT&T的贝尔实验室开发。

UNIX的特性：UNIX系统是一个多用户，多任务的分时操作系统。

UNIX 的系统结构可分为两部分：操作系统内核（由文件子系统和进程控制子系统构成，最贴近硬件），系统的外壳（贴近用户）。

外壳由Shell 解释程序，支持程序设计的各种语言，编译程序和解释程序，实用程序和系统调用接口等组成。

UNIX系统大部分是由C语言编写的，这使得系统易读，易修改，易移植。

UNIX提供了丰富的，精心挑选的系统调用，整个系统的实现十分紧凑，简洁。

UNIX提供了功能强大的可编程的Shell语言（外壳语言）作为用户界面具有简洁，高效的特点。

UNIX系统采用树状目录结构，具有良好的安全性，保密性和可维护性。

UNIX系统采用进程对换（Swapping）的内存管理机制和请求调页的存储方式，实现了虚拟内存管理，大大提高了内存的使用效率。

UNIX系统提供多种通信机制，如：管道通信，软中断通信，消息通信，共享存储器通信，信号灯通信。

GeoFrame软件介绍GeoFrame 4.0系统是schlumber 公司针对解决测井、地震、油藏、地质以及综合研究等问题开发的较为完整的集成软件。

如图所示，本软件共划分井眼地质（geolog ）岩石物理（petrophysics）、油藏描述(reservoir)、地震（seismic）、可视化地震(visualization)和工具(utility)等六个部分。

系统管理配备3个基本管理工具：项目管理工具（project mandge）、工作流程管理器（process manage）及数据管理器（data manage）。

主题：常用地震解释数据格式简介问题的提出：目前，地震解释方面有多种软件产品，其地震解释数据的记录格式有所不同。

因此，在数据交换方面，往往会给用户带来诸多不便。

本文简要介绍市场主导的Landmark和Geoframe系统的地震解释数据记录格式。

解答：ndmark系统地震解释数据记录格式∙层位格式文件：<地震项目>目录下的*.fmt文件，如hz3dtr.fmt*(三维层位解释数据格式文件)。

∙层位解释数据文件（DEMO数据未按格式文件域排列）：seismic horizon data model for landmark:LINE TRACE Z1 FLTFLG160. 533. 3376.160. 541. 3380.160. 544. 3388.160. 545. 3388.160. 546. 3388.160. 547. 3392.160. 548. 3392.160. 549. 3396.………………hz3dtr.fmt*LINE 1 20TRACE 22 30Z1 35 50FLTFLG 80 80∙断层格式文件：<地震项目>目录下的*.fault_fmt*文件，trsp. fault_fmt*为缺省的断层解释格式文件。

∙断层解释数据文件（DEMO数据未按格式文件域排列）：seismic fault data model for landmark(pay attention to ptype):FAULT_NAME FAULT_LINEID FAULT_TRACE FAULT_Z FAULT_PTYPE FAULT_COLOR FAULT_TYPEf-2_new 166.000 390.000 2850.000 2 6 1f-2_new 173.000 390.000 2912.000 2 6 1 …… …… …… …… …… …… …… geoframe.fault_fmt （Geoframe 断层文件输入到Landmark 的自定义格式文件）: FAULT_NAME 1 52FAULT_PTYPE 93 94FAULT_LINEID 53 62FAULT_TRACE 73 82FAULT_Z 83 92FAULT_COLOR 103 105FAULT_TYPE 112 1142.Geoframe 系统地震解释数据记录格式Geoframe 系统可通过列表方式定义地震解释数据（层位、断层）输出格式，进行数据输出。

地震资料解释软件Geoframe4.3软件安装说明最近在折腾geoframe的安装，与大家共享一下，虽然是老版本，估计对大家也有用处，其他的安装大同小异而已，今天看软件的安装，具体其他版本及其全部的安装需要的可以咨询，软件的安装其实很简单，当然如果你熟练掌握了安装过程和程序运行的需要的设置的话，可以利用TAR包进行安装。

gf43还支持32位和64位，到了2012，就只支持64位了，在安装的过程中密切关注需要哪些系统补丁，及时安装。

Geoframe4.3软件安装—ORACLE安装Geoframe4.31、退出dba账户，重新进入，在其Home目录（我这里是/home/dba）下建立两个目录，把安装程序拷进去。

$cd$mkdir cdimage_1 cdimage_2在另一个窗口，用root账户：#umount /mnt进入iso文件存放的目录，安装cd3：# umount/mnt# cd/home/zzx/gf# mount-o loop -t iso9660 cd03_GeoFrame_43_linux34_42_1.iso /mnt回到dba的窗口$ cd$ cp –r /mnt/* /home/dba/cdimage_1到root窗口，安装cd4# umount/mnt# cd/home/zzx/gf# mount-o loop -t iso9660 cd04_GeoFrame_43_linux34_42_2.iso /mnt回到dba的窗口$ cd$ cp –r /mnt/* /home/dba/cdimage_2这样，安装文件的两张盘就被复制到 cdimage_1和cdimage_2中了，注意，这两个目录的名字不能改。

这是对从硬盘安装的情况，如果从光盘直接安装，不用做这些，可以直接从光盘执行安装程序。

2、下面开始安装先执行一下xhost + 放开开显示控制，重要！$ xhost +然后启动安装程序：$ cd /home/dba/cdimage_1$ ./installtool开始安装第一个窗口出来，按Next3、在Mode ofInstallation.窗口，选Custom 然后Next.，不要用Default .4、选LicenseKey File 时，按next，按Yes忽略接下来的错误，以后再指定。

geoframe软件地震属性原理及成图步骤3.7 地震属性原理及成图步骤地震属性(seismic attribute)指那些由叠前或叠后地震数据，经过数学转换而导出的有关地震波的几何学、动力学、运动学或统计学特征的的特殊度量值。

振幅类属性:瞬时振幅、均方根振幅以及最大能量、平均能量等及其衍生的一系列属性。

作用:能反映流体的变化、岩性的变化、储层孔隙度的变化，用于地层岩性相变分析，计算薄砂层厚度，识别亮点、暗点，指示烃类显示，识别火成岩等特殊岩性。

频率类属性:瞬时频率、主频以及带宽、波数等及其衍生的一系列属性。

作用:可揭示裂缝发育带、含气吸收区、调协效应、岩性或吸收引起的子波变化。

相位类属性:瞬时相位等及其衍生的一系列属性。

作用:确定地层的接触关系地震属性提取操作步骤(以均方根振幅为例)1、在地震属性提取之前应对所用层位进行层插值，basemap?tools?horizon functions打开层插值窗口如图1，注意在进行层插值前应备份原始层位。

图1:层插值窗口2、启动地震属性提取模块:Application?seismic?seismic attribute toolkit进入地震属性提取界面(图2)。

图2:seismic attribute toolkit Model: time;Survey: 选择需要进行属性分析的survey、class以及进行属性分析的范围。

如图3图3:survey的选择3、Horizon attribute (CSA)?computed seismic attributes?Rms amplitude 进入均方根振幅提取对话框。

Windows specification 提供了三种纵向上提取属性的方式:? single horizon(图4)图4:single horizon提取窗口这种方式以一个目的层位为起点如图中以Es31_2为基准面，通过direction?above/below确定一个时窗，如图中是以Es31_2为中心向上向下各开100ms共200ms的时窗。

主题：常用地震解释数据格式简介问题的提出：目前，地震解释方面有多种软件产品，其地震解释数据的记录格式有所不同。

因此，在数据交换方面，往往会给用户带来诸多不便。

本文简要介绍市场主导的Landmark和Geoframe系统的地震解释数据记录格式。

解答：ndmark系统地震解释数据记录格式∙层位格式文件：<地震项目>目录下的*.fmt文件，如hz3dtr.fmt*(三维层位解释数据格式文件)。

∙层位解释数据文件（DEMO数据未按格式文件域排列）：seismic horizon data model for landmark:LINE TRACE Z1 FLTFLG160. 533. 3376.160. 541. 3380.160. 544. 3388.160. 545. 3388.160. 546. 3388.160. 547. 3392.160. 548. 3392.160. 549. 3396.………………hz3dtr.fmt*LINE 1 20TRACE 22 30Z1 35 50FLTFLG 80 80∙断层格式文件：<地震项目>目录下的*.fault_fmt*文件，trsp. fault_fmt*为缺省的断层解释格式文件。

∙断层解释数据文件（DEMO数据未按格式文件域排列）：seismic fault data model for landmark(pay attention to ptype):FAULT_NAME FAULT_LINEID FAULT_TRACE FAULT_Z FAULT_PTYPE FAULT_COLOR FAULT_TYPEf-2_new 166.000 390.000 2850.000 2 6 1f-2_new 173.000 390.000 2912.000 2 6 1 …… …… …… …… …… …… …… geoframe.fault_fmt （Geoframe 断层文件输入到Landmark 的自定义格式文件）: FAULT_NAME 1 52FAULT_PTYPE 93 94FAULT_LINEID 53 62FAULT_TRACE 73 82FAULT_Z 83 92FAULT_COLOR 103 105FAULT_TYPE 112 1142.Geoframe 系统地震解释数据记录格式Geoframe 系统可通过列表方式定义地震解释数据（层位、断层）输出格式，进行数据输出。

一．实验目的熟悉UNIX基础知识；加强对地震勘探基本原理的理解和认识；了解地震数据、测井数据加载方式；熟悉地震资料解释的流程和方法和掌握地球物理资料的常规解释方法；熟悉同相轴的追踪和断层的识别；了解地震资料解释的基本成果。

二．实验内容1.UNIX基础知识与工区建立；2.地震数据加载；3.测井资料加载；4.层位标定与追踪对比；5.解释成图；6.编写解释报告。

三．操作过程及步骤首先，进入Geoframe ，在上面的图标中打开Geoframe 4.0.3选Geoframe 打开该系统。

1．建立一个新工区1、在Project Manager中选Project Management 选Create a new project ，在Create a new project中输入工区名(名字不能以数字开头)，密码（密码与工区名一致），验正密码，OK。

在storage setting中点OK。

系统问是否做地震工程延展(Create charisma project extension)选NO，→OK。

2、Edit project parameter中unit/coordinate：①display→set unit→选Metric→OK，set projectont→create出现Create Coordinate System对话框在其中的Projection中选UTM Coordinate system。

Hemisphere选项选Northern Tg。

UTM zone number写50→OK。

②Storage set unit→选Metric→OK，set projection→create，在弹出的窗口中选择UTM Coordinate system.选中Hemisphere 中的Northern Tg. UTM zone number 写50→OK。

2．3D地震数据加载1、应用管理对话框中（Application manager）选中用鼠标1键单击seismic 出现seismic对话框，在该目录中用鼠标1键双击IESX（多探测地震综合解释）。
