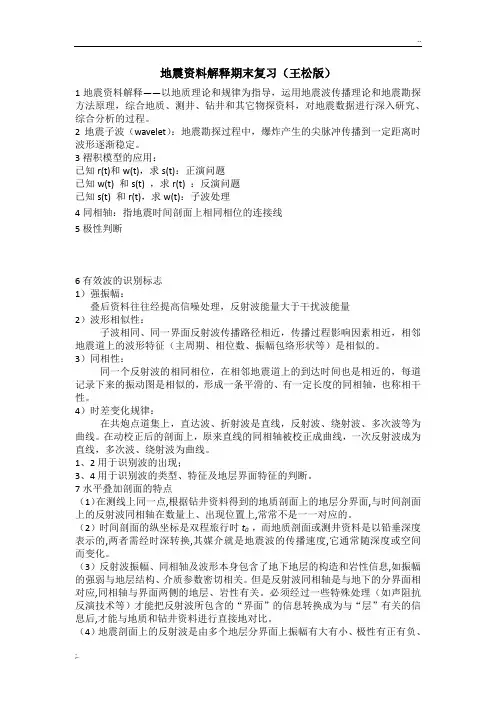

地震资料解释期末复习（王松版）1地震资料解释——以地质理论和规律为指导，运用地震波传播理论和地震勘探方法原理，综合地质、测井、钻井和其它物探资料，对地震数据进行深入研究、综合分析的过程。
2地震子波（wavelet）：地震勘探过程中，爆炸产生的尖脉冲传播到一定距离时波形逐渐稳定。
3褶积模型的应用：已知r(t)和w(t)，求s(t)：正演问题已知w(t) 和s(t) ，求r(t) ：反演问题已知s(t) 和r(t)，求w(t)：子波处理4同相轴：指地震时间剖面上相同相位的连接线5极性判断6有效波的识别标志1）强振幅：叠后资料往往经提高信噪处理，反射波能量大于干扰波能量2）波形相似性：子波相同、同一界面反射波传播路径相近，传播过程影响因素相近，相邻地震道上的波形特征（主周期、相位数、振幅包络形状等）是相似的。
3）同相性：同一个反射波的相同相位，在相邻地震道上的到达时间也是相近的，每道记录下来的振动图是相似的，形成一条平滑的、有一定长度的同相轴，也称相干性。
4）时差变化规律：在共炮点道集上，直达波、折射波是直线，反射波、绕射波、多次波等为曲线。
在动校正后的剖面上，原来直线的同相轴被校正成曲线，一次反射波成为直线，多次波、绕射波为曲线。
1、2用于识别波的出现；3、4用于识别波的类型、特征及地层界面特征的判断。
7水平叠加剖面的特点（1）在测线上同一点,根据钻井资料得到的地质剖面上的地层分界面,与时间剖面上的反射波同相轴在数量上、出现位置上,常常不是一一对应的。
（2）时间剖面的纵坐标是双程旅行时t0 ，而地质剖面或测井资料是以铅垂深度表示的,两者需经时深转换,其媒介就是地震波的传播速度,它通常随深度或空间而变化。
（3）反射波振幅、同相轴及波形本身包含了地下地层的构造和岩性信息,如振幅的强弱与地层结构、介质参数密切相关。
但是反射波同相轴是与地下的分界面相对应,同相轴与界面两侧的地层、岩性有关。
必须经过一些特殊处理（如声阻抗反演技术等）才能把反射波所包含的“界面”的信息转换成为与“层”有关的信息后,才能与地质和钻井资料进行直接地对比。
（4）地震剖面上的反射波是由多个地层分界面上振幅有大有小、极性有正有负、到达时间有先有后的反射子波叠加、复合的结果。
而复合子波的形成取决于地下地层结构的稳定性,如薄层厚度、岩性、砂泥岩比等。
（5）水平叠加剖面上常出现各种特殊波,如绕射波、断面波、回转波、侧面波等,这些波的同相轴形态并不表示真实的地质形态（P171)8绕射波：地震波传播过程中，遇到地层或岩性的突变点（断层的断楞、地层或岩性的尖灭点、不整合面的突起点等），这些突变点就成为新震源，再次发出球面子波向四周传播。
断面波：9 分辨力：指区分两个靠近物体的能力。
垂向分辨率：地震记录或地震剖面上能分辨的最小地层厚度。
横向分辨率：地震记录或水平叠加剖面上能分辨相邻地质体的最小宽度。
10薄层解释原理：11层位标定：把对比解释的反射波同相轴赋予具体而明确的地质意义（沉积相、岩性、流体性质等），并把这些已知地质含义向地震剖面或地震数据体延伸的过程。
12子波提取方法：1）单波波形2）理论子波3）气枪震源子波4）数字处理方法5）VSP资料的初至波6）傅里叶谱分析方法7）复赛谱分析方法13地震反射界面追踪法•（1）地震反射标志层的确定•（2）单一同相轴的基本对比方法•（3）根据波组或波系进行地震反射界面对比•（4）根据振幅包络线进行对比•（5）通过剖面闭合检查地震反射界面对比14波组是相邻若干个界面形成的多个强反射同相轴的组合。
波组之间是一些振幅比较弱的同相轴，多个波组组成一个波系。
15断层：地层沿破裂面发生相对位移的现象。
断层相对运动的表现形式：正断层：沿倾斜断面上盘向下滑动、下盘向上滑动的断层。
逆断层：沿倾斜断面上盘向上滑动、下盘向下滑动的断层。
走滑断层：断层两盘地层基本上顺断层走向相对滑动的断层。
顺层断层：沿不整合面、地层层面发生相对错动的断层。
16断层在地震剖面上的识别标志：•（1）同相轴错断，波组波系错断（中小断层）•（2）同相轴数目突然增减或消失（同生断层）•（3）地层产状突变，地震相特征突变(边界断层）•（4）同相轴分叉、合并、扭曲及强相位转换（小断层）•（5）断面波、绕射波17断面波：断层落差（断距）较大，断面两侧岩性存在差异，断面为一个较明显的波阻抗界面，产生断面反射波。
特点：（1）大倾角（2）能量强弱变化大，通常断续出现（3）在相交测线上相互闭合（4）偏移剖面，断面波归位准确，同相轴形态可以反映断面的实际位置和产状18：水平切片断层识别标志：（1）同相轴中断、错开是断层最明显的标志（2）同相轴错开，但不是明显中断；（3）振幅发生突变，即在水平切片上同相轴的宽度发生突变（4）同相轴突然拐弯（5）相邻两组同相轴走向不一致19相干体技术的应用1、展示断层2、检测裂缝发育带3、礁体解释4、展示河道体系5、评价地震资料处理效果、建立偏移速度场的有效工具20地质界面类型（1）不整合面•按形态特征分类– A.角度不整合：a.削蚀不整合：界面上下产状不一致。
地层向上倾方向遭受剥蚀。
b.超覆不整合：在发育长期侵蚀间断的地层表面上新地层逐层向上超覆c.超削不整合d.顶超不整合e.退覆不整合：盆地边缘发生同沉积抬升，致使沉积边界逐步向盆地内部退却f.嵌入不整合:（2）整合界面•21地震反射界面的类型不整一界面指其上部或之下的同相轴与之有角度接触关系的界面，根据具体形态可细分为多种类型：–(1)削截界面–(2)视削截界面–(3)顶超界面–(4)上超界面–(5)下超界面221削截与视削截的区分•１)削截是地层向上倾方向消失，视削截是地层向下倾方向消失。
•２)掀斜型削截往往发育在盆地边缘，地层向盆地边缘消失。
褶皱型削截可在盆地任何地方发育，但它一般表现为倾向相反的削截面成对出现。
而视削截在一般发育在盆地内部，尤其是发育在陆棚边缘。
地层向盆地内部消失。
•３)掀斜型削截与其界面之上伴生的盆缘上超的地层消失方向相同。
而视削截与界面之上伴生的水下上超的地层消失方向相反。
•４)视削截界面之上往往伴生有下超。
2顶超与削截的区分•１）顶超为下部同相轴呈切线状向着顶界面终止，地层向上逐渐减薄，而削截则表现为下部同相轴以较大角度向上突然终止。
•（２）以顶超为顶界面的地层单元厚度横向上变化很缓慢，而以削截为顶界面的地层单元厚度则向一方迅速减薄尖灭。
•（３）顶超与发育有前积反射构型的进积沉积体相伴生，该地层单元的底部发育有下超。
而与削截界面相对应的地层单元不一定为进积沉积，底界往往无下超界面。
3上超与下超的区分(１)上超是向盆地边缘的超覆，而下超是向盆地内部的超覆。
（2）下超与前积构型伴生。
23逆牵引构造的地震识别标志：1）波组的相似性好；2）相邻剖面具有逆牵引现象且比较清楚；3）断层两盘的产状不协调；4）构造高点深浅层有偏移，且构造高点的连线与断层线平行；5）构造幅度深层小、浅层大；6）断层落差大小与构造幅度成正比；7）断层两盘的形态与绕射波量版不符合礁（碳酸岩隆）：泛指水体中生物成因或非生物成因的正向碳酸岩堆积体。
礁体的地震反射特征(1)具有丘状、透镜状外形，顶面为强反射，两侧为上超；(2)内部结构或地震相变化：常为不连续、杂乱、分叉合并或空白反射；由平行的页岩、灰岩变成礁体时，其反射连续性、速度、频率、振幅等都有变化；(3)披盖反射，由于礁与围岩的压实作用的差异，在礁体上覆形成披盖反射；(4)速度异常，礁块速度大，造成其下方地层的反射时间变小，出现同一层位在礁体下方反射波的“上提”现象；(5)在水平叠加剖面上,礁体边缘有绕射现象；(6)由于礁体内波的散射和吸收作用，导致其下地层反射振幅的动力学特征变差。
24构造样式（structure style）是指在剖面形态、平面展布、排列和应力机制上有着密切联系的相关构造的总体特征，是了解特定构造变形条件下所产生的一系列构造变形的总体概貌。
25根据位移场可分为四大类：①水平伸展；②水平收缩；③水平走滑（水平扭动）；④垂直升降；26正断层组合形式：共轭状（相背倾斜、相向倾斜、交叉）平行状斜列状（软连接）铲式扇状（硬连接）伸展双重构造27逆断层组合：“铲式逆冲断层（listric thrust），即断层面在剖面上呈上陡下缓的产状，向深部逐渐变为近水平的拆离或滑脱逆冲断层平面式高角度逆冲断层和反铲式逆冲断层坡坪式逆冲断层双重构造是由顶板逆冲断层（roof thrust）、底板逆冲断层（floor thrust）以及夹持在中间的连接逆冲断层（linked thrust，或分支断层branch thrust）和逆冲断片（马石horse, 或断片sheet）组成。
逆冲断层一般是自后陆向前陆方向逆冲的，但是也有些逆冲断层是向前陆方向倾斜、向后陆方向逆冲的，称为“反冲断层（back-thrust）冲起构造（pup-up）逆冲三角构造（triangle zone）在反冲断层与逆冲断层之间,往往形成冲起构造或逆冲三角构造28构造图制作步骤：（1）描绘测线平面图测线底图、测线号、井位、主要地物及经纬度（2）检查地震解释结果：1）标志层地质属性的正确性、层位数量是否符合地质任务。
2）层位是否闭合，闭合差是否在允许范围内。
3）断层、不整合等地质现象是否合理。
4）相邻剖面解释是否有矛盾。
（3）取数据在剖面上，依据构造图比例尺确定取数据点的距离，以能控制该层的构造形态为宜。
按数据点间隔距离和测线交点处取t0值或深度值（层位数据、断点有关数据等）。
（4）制作断裂系统图（断点的平面组合）（5）等值线的绘制找出层面上最高点或最低点部位，或者高程突变的位置(往往显示断层)，分析这些高程变化的趋势，初步确定构造性质和轮廓，了解褶皱脊线或断层线的大概位置。
29构造图的解释基本内容界面走向：构造图上等深线的延伸方向；界面倾向：垂直走向由浅到深的方向；界面倾角：等深线之间的相对疏密程度；背斜构造：环状圈闭的等深线，深度小（高）的等深线位于环状圈闭的中心；向斜构造：环状圈闭的等深线，深度大（低）的等深线位于环状圈闭的中心；鼻状构造：三面下倾一面敞开的等深线；单斜：一系列近于平行的直线；单斜倾向：等深线由高到低的方向30层序：是由一套互相整合的、成因上有关联的地层所组成，其顶、底界为不整合面以及与之对应的整合面。
体系域定义为同期沉积体系的组合；沉积体系为岩相的三维组合。
31地震相：地震反射的面貌。
32同相轴的物理地震学特征称为地震反射结构同相轴的排列方式称为地震反射构型32杂乱反射结构(强振幅低连续结构)杂乱反射结构的基本特征就是振幅很强，但又不连续。
振幅强意味着岩性或岩层厚度横向变化剧烈，从而反射系数横向上变化很大。
