地震勘探原理_第7章地震勘探资料解释的理论基础

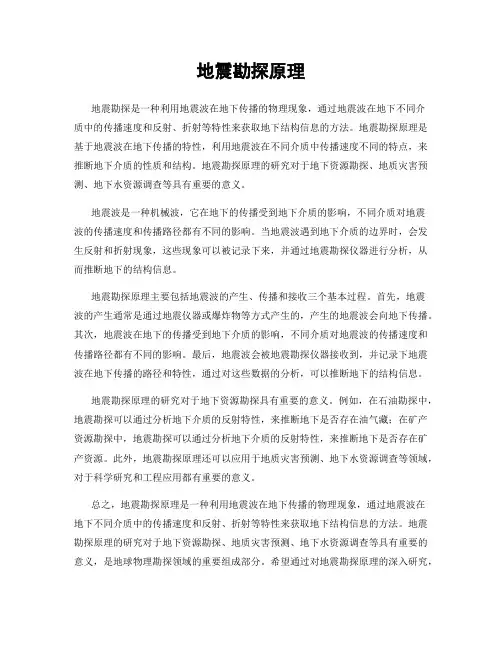

地震勘探原理地震勘探是一种利用地震波在地下传播的物理现象，通过地震波在地下不同介质中的传播速度和反射、折射等特性来获取地下结构信息的方法。

地震勘探原理是基于地震波在地下传播的特性，利用地震波在不同介质中传播速度不同的特点，来推断地下介质的性质和结构。

地震勘探原理的研究对于地下资源勘探、地质灾害预测、地下水资源调查等具有重要的意义。

地震波是一种机械波，它在地下的传播受到地下介质的影响，不同介质对地震波的传播速度和传播路径都有不同的影响。

当地震波遇到地下介质的边界时，会发生反射和折射现象，这些现象可以被记录下来，并通过地震勘探仪器进行分析，从而推断地下的结构信息。

地震勘探原理主要包括地震波的产生、传播和接收三个基本过程。

首先，地震波的产生通常是通过地震仪器或爆炸物等方式产生的，产生的地震波会向地下传播。

其次，地震波在地下的传播受到地下介质的影响，不同介质对地震波的传播速度和传播路径都有不同的影响。

最后，地震波会被地震勘探仪器接收到，并记录下地震波在地下传播的路径和特性，通过对这些数据的分析，可以推断地下的结构信息。

地震勘探原理的研究对于地下资源勘探具有重要的意义。

例如，在石油勘探中，地震勘探可以通过分析地下介质的反射特性，来推断地下是否存在油气藏；在矿产资源勘探中，地震勘探可以通过分析地下介质的反射特性，来推断地下是否存在矿产资源。

此外，地震勘探原理还可以应用于地质灾害预测、地下水资源调查等领域，对于科学研究和工程应用都有重要的意义。

总之，地震勘探原理是一种利用地震波在地下传播的物理现象，通过地震波在地下不同介质中的传播速度和反射、折射等特性来获取地下结构信息的方法。

地震勘探原理的研究对于地下资源勘探、地质灾害预测、地下水资源调查等具有重要的意义，是地球物理勘探领域的重要组成部分。

希望通过对地震勘探原理的深入研究，可以更好地利用地震波这一物理现象，为人类社会的发展和资源利用做出更大的贡献。

地震勘探原理各章重点复习资料第⼀章：1、地球物理勘探:是根据地质学和物理学的基本原理，利⽤电⼦学和信息论等许多学科领域的新技术建⽴起来的⽅法，简称物探⽅法。

也就是，根据地层和岩⽯之间的物理性质不同来推断岩⽯性质和构造。

2、主要物探⽅法：地震勘探(岩⽯弹性的差别)—勘探地震学⾮地震类：重⼒勘探(岩⽯的密度差别)磁法勘探(岩⽯的磁性差别电法勘探(岩⽯的电性差别)3、重⼒勘探是研究反映地下岩⽯密度横向差异引起的重⼒变化，⽤于提供构造和矿产等地质信息。

重⼒异常的规模、形状和强度取决于具有密度差的物体⼤⼩、形状及深度。

重⼒勘探的任务是通过研究地⾯、⽔⾯、⽔下（或井下）或空间重⼒场的局部或区域不规则变化（即局部重⼒异常或区域重⼒异常）来寻找埋藏在地下的矿体和地质构造4、磁法勘探就是测定和分析各种磁异常，找出磁异常与地下岩⽯、地质构造及有⽤矿产的关系，作出地下地质情况和矿产分布等有关结论。

磁法勘探主要⽤来研究地质构造；研究深⼤断裂；计算结晶基底的埋深；寻找油⽓、煤⽥的构造圈闭、盐丘等，寻找磁铁矿床、⾦属和⾮⾦属矿床等。

5、电法勘探就是利⽤⼈⼯或天然产⽣的直流电场或电磁场在地下的分布规律来研究地球结构、地质构造及找矿的⼀种物探⽅法。

电法勘探是以岩⽯或矿⽯的电性差异为基础的，主要研究的电性差异参数包括：电阻率（ρ）、激发极化率（η）、介电常数（ε）、导磁率（µ）、电化学活动性等。

电法勘探的内容⼗分丰富，它们⼴泛应⽤于⾦属及⾮⾦属、⽯油、⼯程地质、⽔⽂地质等勘探研究⼯作中。

6、地震勘探⽅法就是利⽤⼈⼯⽅法激发的地震波(弹性波)，研究地震波在地层中传播的规律，来确定矿藏（包括油⽓，矿⽯，⽔，地热资源等）、考古的位置，以及获得⼯程地质信息。

地震勘探所获得的资料，与其它的地球物理资料、钻井资料及地质资料联合使⽤，并根据相应的物理与地质概念，能够得到有关构造及岩⽯类型分布等信息。

7、地震波的激发和接收，提取有⽤信息。

《地震勘探原理》各章节的复习要点第一章绪论（不作为考试内容）第二章地震波运动学理论§2.1 几何地震学基本概念1、基本概念，如地震子波：具有多个相位、延续60～100毫秒的稳定波形称为地震子波。

几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学.地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.波面：介质中每一个同时开始振动的曲面。

射线：在几何地震学中，通常认为波及其能量是沿着一条“路径”从波源传到所考虑的一点P，然后又沿着那条“路径”从P点传向其他位置。

这样的假想路径称为通过P点的波线或射线。

振动图：在地震勘探中，每个检波器所记录的，便是那个检波器所在点处的地面振动，它的振动曲线习惯上叫做该点的振动图。

波剖面：在地震勘探中，通常把沿着测线画出的波形曲线叫做“波剖面”。

视速度和视波长：如果不是沿着波的传播方向而是沿着别的方向来确定波速和波长，得到的结果就不是波速和波长的真实值。

这样的结果叫做简谐波的视速度和视波长。

全反射：如果V2>V1，则有sinθ2>sinθ1，即θ2>θ1；当θ1增大到一定程度但还没到90°时，θ2已经增大到90°，这时透射波在第二种介质中沿界面“滑行”，出现了“全反射”现象，因为θ1再增大就不能出现透射波了。

雷克子波：2、基本原理反射定律：反射线位于入射平面内，反射角等于入射角，即。

透射定律：透射线也位于入射面内,入射角的正弦与透射角的正弦之比等于第一、第二两种介质中的波速之比，即Snell定律：惠更斯原理：在已知波前面（等时面）上的每一个点都可视为独立的、新的子波源，每个子波源都向各方发出新的波，称其为子波，子波以所在处的波速传播，最近的下一时刻的这些子波的包络面或线便是该时刻的波前面。

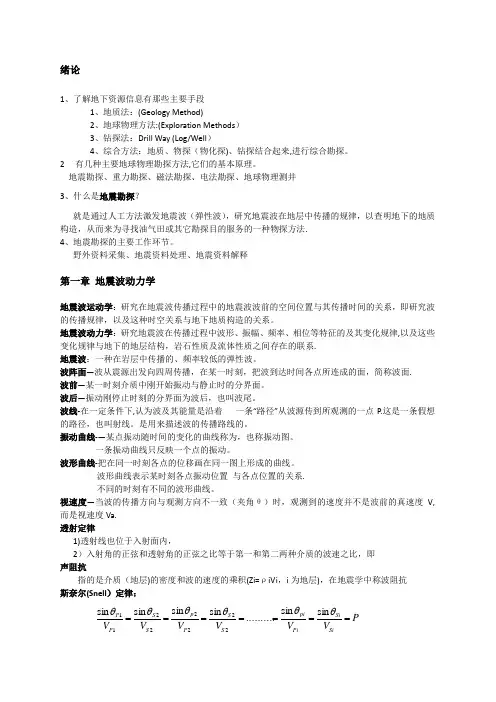

绪论1、了解地下资源信息有那些主要手段1、地质法：(Geology Method)2、地球物理方法:(Exploration Methods ）3、钻探法：Drill Way (Log/Well ）4、综合方法：地质、物探（物化探)、钻探结合起来,进行综合勘探。

2 有几种主要地球物理勘探方法,它们的基本原理。

地震勘探、重力勘探、磁法勘探、电法勘探、地球物理测井3、什么是地震勘探？就是通过人工方法激发地震波（弹性波），研究地震波在地层中传播的规律，以查明地下的地质构造，从而来为寻找油气田或其它勘探目的服务的一种物探方法.4、地震勘探的主要工作环节。

野外资料采集、地震资料处理、地震资料解释第一章 地震波动力学地震波运动学：研究在地震波传播过程中的地震波波前的空间位置与其传播时间的关系，即研究波的传播规律，以及这种时空关系与地下地质构造的关系。

地震波动力学：研究地震波在传播过程中波形、振幅、频率、相位等特征的及其变化规律,以及这些变化规律与地下的地层结构，岩石性质及流体性质之间存在的联系.地震波：一种在岩层中传播的、频率较低的弹性波。

波阵面—波从震源出发向四周传播，在某一时刻，把波到达时间各点所连成的面，简称波面. 波前—某一时刻介质中刚开始振动与静止时的分界面。

波后—振动刚停止时刻的分界面为波后，也叫波尾。

波线-在一定条件下,认为波及其能量是沿着 一条“路径”从波源传到所观测的一点P .这是一条假想的路径，也叫射线。

是用来描述波的传播路线的。

振动曲线-—某点振动随时间的变化的曲线称为，也称振动图。

一条振动曲线只反映一个点的振动。

波形曲线-把在同一时刻各点的位移画在同一图上形成的曲线。

波形曲线表示某时刻各点振动位置 与各点位置的关系.不同的时刻有不同的波形曲线。

视速度—当波的传播方向与观测方向不一致（夹角θ）时，观测到的速度并不是波前的真速度V,而是视速度Va.透射定律1)透射线也位于入射面内，2）入射角的正弦和透射角的正弦之比等于第一和第二两种介质的波速之比，即声阻抗指的是介质（地层)的密度和波的速度的乘积(Zi=ρiVi ，i 为地层)，在地震学中称波阻抗 斯奈尔(Snell ）定律：P V V V V V V SiSi Pi pi S S P p S S P P =======θθθθθθsin sin ..........sin sin sin sin 22222211费马原理指出波在各种介质中的传播路线，满足所用时间为最短的条件(旅行时为极小）惠更斯（huygens)原理波在传播过程中，任意时刻的波前面上的每一点都可以看作是一个新的点震源，由它产生二次扰动，形成元波前,且以后时刻的新波前面的位置就是该时刻波前面所激发的所有二次波的包络面。

《地震勘探原理与解释》复习要点第一章绪论（不作为考试内容）第二章地震波运动学理论§2.1 几何地震学基本概念1、掌握基本概念，如地震子波、波面、射线、振动图、波剖面、视速度、视波长、全反射、雷克子波。

2、掌握基本原理，如反射定律、透射定律、Snell定律、惠更斯原理、费马原理等。

3、地震波的分类。

§2.2 常速单界面的反射波特征及时距关系1、基本概念：时距曲线、时距曲面、时间场、自激自收、共激发点、偏移距、初至时间、纵测线、同相轴、正常时差、倾角时差、动校正等。

2、基本原理：虚震源原理、讨论时距曲线的实际意义、直达波时距曲线及方程、反射波时距曲线及方程、反射波时距曲线的主要特点。

§2.3 变速多界面的反射波特征及时距关系1、基本概念：均匀介质、层状介质、连续介质、参数方程、平均速度、射线方程、等时线方程、回折波、最大穿透深度等。

2、基本原理：水平层状介质和连续介质情况下讨论反射波时距曲线的基本思路；水平层状介质和连续介质情况下反射波时距曲线的主要特点。

§2.4 地震折射波运动学1、基本概念：折射波盲区、初至波、续至波、交叉时、信噪比等。

2、基本原理：产生折射波的条件；利用折射波法研究地下地层起伏的基本依据；折射波与反射波的主要差异。

3、分析理解：单界面（水平和倾斜）直达波、反射波与折射波时距曲线之间的关系；三层介质情况下折射波的时距曲线及其特点；折射波法在地震勘探中的应用。

§2.5 地震波动力学理论及应用本节不作为考试内容。

第三章地震资料采集方法与技术§3.1 野外工作概述1、掌握基本概念：低(降)速带、频散、群速度、相速度、多次波、虚反射、鸣震、交混回响。

2、掌握基本内容：试验工作内容、生产工作过程、激发条件、接收条件、调查干扰波的方法、干扰波的类型、各种干扰波的主要特点、面波特点、压制面波的方法、海上地震勘探的特点与特殊性、海上特殊干扰波、海上震源等。

第一章 地震勘探的理论基础1、各向同性介质：弹性与空间方向无明确关系的介质称各向同性介质，否则是各向异性介质。

2、泊松比σ：弹性体受力纵向伸长(缩短)与横向收缩(膨胀)的比值。

L L d d //∆∆=σ3、对于大多数沉积岩石，σ=0.25，∴V P =1.73V S 。

4、瑞雷面波(R 波)特点：(1) 波的能量分布在地表附近的介质中并随深度迅速衰减。

(2) 质点振动方向分上、下、坐、右，合成的振幅轨迹是椭圆(逆时针方向)，长轴垂直地面，长短轴比值是2/3。

(3) 当σ=0.25时，V R = 0.92V S =0.54V P ，速度低、频率低(10~30Hz)，波形宽。

(4) 有频散(波散)现象，不同频率的成分传播速度(相速度)不同，即群速度不等于相速度。

5、拉夫面波(L 波) 特点：能量沿地震界面分布，振动方向与传播方向垂直，振动平面平行界面，即为SH 波，由于水平振动，检波器接收不到。

6、地震波的特征：运动学特征——研究波在地层中传播的空间位置与传播时间的关系。

动力学特征——研究波在地层中传播的能量(振幅)变化和波形特征(频谱)。

7、惠更斯原理(1690)也叫波前原理，说明波向前传播的规律。

在弹性介质中，任意时刻波前面上的每一点，都可看作是一个新的波源(子波)而产生二次扰动，新波前的位置可认为是该时刻各子波波前的包络。

惠更斯原理只给出了波传播的空间位置，而不能给出波传播的物理状态。

菲涅尔(1814)对惠更斯原理进行了补充：波在传播时，任意点处的振动，相当于上一时刻波前面上全部新震源产生的子波在该点处相互干涉的合成波。

8、视速度定理地震波的传播是沿射线方向进行的，而观测地震波是沿测线方向进行的，其方向和射线方向不一致。

波前沿测线传播的速度不是真速度V ，而是视速度*V 。

αsin //=∆∆=∆∆∆∆=*xs t x t s V V βαcos sin V V V ==* 式中 α——射线与地面法线的夹角，称入射角；β——波前与地面法线的夹角，称出射角。

《地震勘探原理与解释》复习要点第一章绪论（不作为考试内容）地震波运动学理论§2.1 几何地震学基本概念1、掌握基本概念，如地震子波、波面、射线、振动图、波剖面、视速度、视波长、全反射、雷克子波。

2、掌握基本原理，如反射定律、透射定律、Snell定律、惠更斯原理、费马原理等。

3、地震波的分类。

§2.2 常速单界面的反射波特征及时距关系1、基本概念：时距曲线、时距曲面、时间场、自激自收、共激发点、偏移距、初至时间、纵测线、同相轴、正常时差、倾角时差、动校正等。

2、基本原理：虚震源原理、讨论时距曲线的实际意义、直达波时距曲线及方程、反射波时距曲线及方程、反射波时距曲线的主要特点。

§2.3 变速多界面的反射波特征及时距关系1、基本概念：均匀介质、层状介质、连续介质、参数方程、平均速度、射线方程、等时线方程、回折波、最大穿透深度等。

2、基本原理：水平层状介质和连续介质情况下讨论反射波时距曲线的基本思路；水平层状介质和连续介质情况下反射波时距曲线的主要特点。

§2.4 地震折射波运动学1、基本概念：折射波盲区、初至波、续至波、交叉时、信噪比等。

2、基本原理：产生折射波的条件；利用折射波法研究地下地层起伏的基本依据；折射波与反射波的主要差异。

3、分析理解：单界面（水平和倾斜）直达波、反射波与折射波时距曲线之间的关系；三层介质情况下折射波的时距曲线及其特点；折射波法在地震勘探中的应用。

§2.5 地震波动力学理论及应用本节不作为考试内容。

第三章地震资料采集方法与技术§3.1 野外工作概述1、掌握基本概念：低(降)速带、频散、群速度、相速度、多次波、虚反射、鸣震、交混回响。

2、掌握基本内容：试验工作内容、生产工作过程、激发条件、接收条件、调查干扰波的方法、干扰波的类型、各种干扰波的主要特点、面波特点、压制面波的方法、海上地震勘探的特点与特殊性、海上特殊干扰波、海上震源等。
