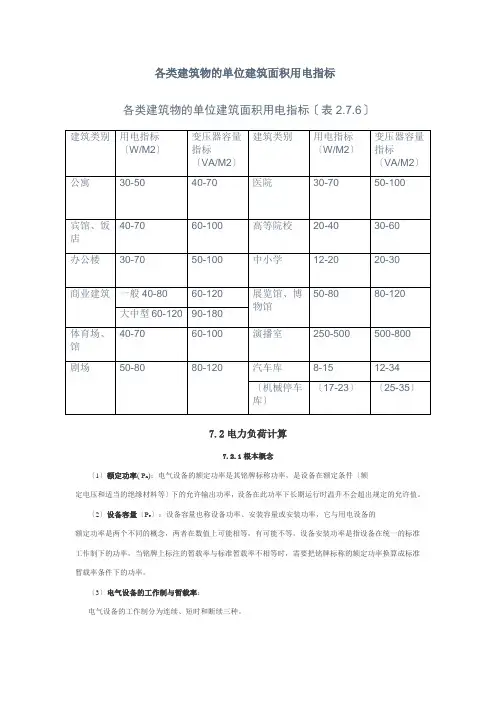

单位建筑面积用电指标、需要系数及功率因数1

各类建筑物的单位建筑面积用电指标?? 各类建筑物的单位建筑面积用电指标（表）电力负荷计算基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标Modified by JACK on the afternoon of December 26, 2020民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）电力负荷计算基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

民建用电设备需要系数（K d）表3-6民用建筑用电设备的需要系数13.各种用电设备组需要系数（K d）及平均功率因数（cos© ）（见表3-19）图3-1最大系数Km照明负荷密度（见表3-21）表3-21照明负荷密度负荷密度建筑类别场所名称负荷类别设计/(VA/m 2)计算/(VA/m 2)照明35 20办公室插座40 30照明50 40大会议室插座40 25照明30 20中、小型会议室15插座20照明35 25多功能厅插座50 40照明50 40展览厅插座40 25照明25 20阅览室插座1510照明25 20中央文件室插座20 10照明25 20计算机房办公建筑插座40 30照明25 20培训室插座40 30照明25 20休息室插座510照明25 20接待室插座20 10照明25 20复印机室插座40 30照明35 30 文娱室（台球、桥牌、乒乓球）插座10 5照明30 20健身房插座20 10照明500 400美容室插座200 100咖啡室照明40 3020照明40 30餐厅插座30 20照明40 30厨房插座30 15更衣室照明及插座15 15照明40 30医务室插座30 20照明40 30播音室插座50 40照明40 35大门厅插座40 30照明50 40中厅插座20 10走廊照明及插座15 10楼梯间照明10 10照明25 20库房插座10 5卫生间照明20 15停车库照明及插座10 5自行车库照明及插座 5 5照明25 20洗衣房插座40 30照明100手术室插座60照明32病房插座30照明40急诊室插座35医疗建筑照明42X光室插座30照明40新生婴儿室插座30照明40康复室插座30处理室照明50各种车间照明和通风机用电指标(见表3-23)表3-21各种车间照明和通风机用电指标车间名称通风电动机/(KW/10m 2)高度/m 照明指标/(W/m 2)铸工0.8-1.7 6-10 6.6锻工0.5-2.0 11-15 5.4热处理143.3 3-6 7.2冷处理0.1-0.4 7-15 4.7金工0.12-0.33 3-6 6-7.7木工0.5-1.2 3-6 6.6废钢—6-8 1.74 电镀5-12 3-5 3.5-4工厂试验室 4.7 3-5 5-7工厂办公室0.5-0.7 3-5 5-6中央试验室0.7-1.2 3-5 5-6煤气站—3-6 5-7氧气站—3-5 5-6水泵房及空压站—3-5 5.4锅炉房—3-5 4.8试验站—7-25 5.5仓库0.02 3-6 4.2易燃品库0.6 3-6 4.5食堂—3-4 4.5车间福利建筑—3-4 5.4宿舍—3-4 3.5-4厂区照明— 4.5-6.5 0.075负荷计算常用技术数（见表3-27-3-35）表3-27常用厨房炊事用电设备一览表厨房设备名称相数额定电压/V额定功率/kw 小鼓风机 1 220 0.75洗菜机 3 380 2.30挂墙电开水炉3.01 220切片及碎肉机 3 380 3.5开罐器0.321 220锯骨机 3 380 1.5脱水机 3 380 2.2气味处理器 1 220 0.01灭蝇灯0.041 220真空包装机 3 380 5.0搅拌机 1 220 0.71.04消毒器1 220冰粒储存冷库 3 380 4.2制冰粒机 3 380 5.00.4冰粒箱速装袋机1 220紫外光消毒器 1 220 0.01电开水炉 3 380 15.5供餐传送带 1 220 0.4升降台 3 380 1.5流动盆架 3 380 2.1餐车清洗机 3 380 21.00分类传送带 1 220 3.00洗杯机 3 380 9.00综合刀叉洗碟机 3 380 23.00重洗器具清洗盆 3 380 9.00干手机 1 220 2.10冷水器 1 220 1.80面粉压片机 3 380 0.75面粉分割成形机 3 380 1.62条形面粉成形机 3 380 0.75牛角包机 3 380 2.00发酵机 3 380 5.45旋转式烤箱 3 380 34.5包装机 3 380 3.00 面包高温冷库 3 380 3.50 面包低温冷库 3 380 2.800.75 卧式冰箱1 220明火炉速烤箱 3 380 8.10 面包烤箱 3 380 45 和面机 3 380 7.4 饼干机 3 380 8.00 综合搅拌机 3 380 4.65 原材料高温冷库 3 380 3.00 炸油炉 3 380 32.00 高温冷库： 3 380 2.10 雪糕柜 1 380 0.20微波烤炉1 220 0.60 副食保温柜3.001 220电炉 1 220 3.40 双用烤箱9.301 220洗衣机 2 380 2.60 洗碗机 3 380 100.00 熨床 3 380 7.40一般家用电器用电负荷、功率因数及计算电流（见表3-27-3-35）表3-28 —般家用电器用电负荷、功率因数及计算电流设备名称规格耗电功率/（ kw）功率因数（cos© ）计算电流/A收录机0.01-0.06 0.7 0.1-0.4 电唱机0.02 0.7 0.2黑白0.03-0.05 0.7 0.2-0.3 电视机彩电0.07-0.09 0.7 0.4-0.5 洗衣机0.12-0.4 0.6 0.8-2.3 家用电冰箱50-200L 0.04-0.15 0.6 0.3-1 台扇①200-400mm 0.03-0.07 0.6 0.3-0.5 落地扇①400mm 0.07 0.6 0.5 箱式电扇①300mm 0.06 0.6 0.4吊扇①900-1200mm0.08 0.6 0.6 排气扇0.01 0.5 0.1 冷风器0.07 0.6 0.5 电空调器0.75-2 0.7-0.8 4.3-11.4 电熨斗0.3-0.6 1 1.4-2.8 电烙铁0.04-0.1 1 0.2-0.5 电热梳0.02-0.12 1 0.1 电吹风0.25-1.2 1 1.2-5.8 电热烫发钳0.02-0.03 1 0.1 电卷发器0.02 1 0.1 电褥子0.04-0.08 1 0.2-0.4 热得快0.3 1 1.4 电水杯0.4 1 1.9 电茶壶（瓷）0.5 1 2.3 电茶壶（铝） 2.5-5L 0.7-1.5 1 3.2-6.9 电热锅 1.5L 0.5-0.75 1 2.3-3.5 电烤箱0.5-0.6 1 2.3-2.8 电炒勺0.8-0.9 1 3.7-4.1 电饭锅0.3-1.5 1 1.4-6.9 电炉① 100-170mm 0.3-1 1 1.4-4.6 暖式电护立式0.3-1 1 1.4-4.6 电热水器9.12 1电吸尘器0.6 0.6 1.9设备名称规格相数耗电功率/kw功率因数cos©汁算电流/A 卧式冷藏柜0.2m3 3 0.5 0.8 1食品冰箱 1.3m3 3 0.6 0.8 1.2卧式冷藏柜0.6m3 3 1.1 0.85 2厨房冰箱0.6m3 3 1.1 0.85 2卧式风冷冷藏柜0.7m3 31.1 0.852立式风冷生熟分开冷藏柜0.7m3 3 1.1 0.85 2 立式冷藏柜0.7m3 3 1.1 0.85 21m3 31.1 0.852厨房冰箱1m3 3 1.1 0.85 21.35m3 3 1.1 0.85 21.5m3 31.1 0.852立式冷藏柜 1.5m3 3 1.5 0.85 2.7 低温冰箱16800kJ/h 3 2.2 0.85 4 卧式冷藏柜 1.5m3 3 3 0.85 5.41.5m3 3 3 0.85 5.4 卧式风水冷冷藏柜2m3 3 3 0.85 5.4 立式冷藏柜3m3 3 3 0.85 5.4 厨房冰箱3m3 3 3 0.85 5.4 低温冰箱0.2m3 3 4 0.85 7.2 制冰机120kg/d 3 1.1 0.85 2 冰棍机2000 支/d 3 1.1 0.85 2 制冰机500kg/d 3 3 0.85 5.4 冰棍机8000 支/d 3 3 0.85 5.48-9kg/d 3 1.7 0.85 3.1 冰淇淋机20-25kg/h 3 4.5 0.85 8.1 冷饮水箱300-450kg/h 3 3 0.85 5.4 紫外线饮水消毒器1000L/h 1 0.03 0.5 0.34000L/h 1 0.09 0.5 0.98000L/h 1 0.12 0.5 1.160000L/h 1 3 0.5 27.3商业、服务业用电器负荷、功率因数及计算电流(见表3-27-3-35)表3-31商业、服务业用电器负荷、功率因数及计算电流设备名称相数耗电功率/kw功率因数cos©汁算电流/A 热合机 1 0.5 1 2.33 1 1 1.53 1.5 1 2.33 3.5 1 5.3电裁刀 3 1.7 0.8 3.2抛光机 3 1.7 0.8 3.2气泵 3 1.7 0.8 3.23 4 0.8 7.6木工刨床 3 3 0.8 5.7电锯 3 4 0.8 7.6售粮机 3 2.2 0.8 4.2售油机 1 0.27 0.7 1.8化油机1 1 14.6酱油泵1 0.3 0.72压冻鱼机 3 2.2 0.8 4.2收款机 1 0.05 0.6 0.4 炒栗子机 3 2.2 0.8 4.2 理发幌子灯 1 0.1 0.9 0.5电推子0.014 (24V)0.6 1 小吹风机 1 0.45 1 2.1 大吹风机 1 0.12 1 0.61 0.16 1 0.71 0.5 1 2.3 电烫机 12 1 9.1 钥匙机 1 0.25 0.7 1.6 钢管切割机3 0.2 0.8 4.2 小型砂轮 3 0.6 0.7 1.3 小型台钻 1 0.6 0.7 3.9磨齿机1 0.3 0.72电脑验光机 1 0.7 0.7 4.6 眼镜烘烤 1 0.5 0.7 3.3表3-32电热类电器用电负荷及计算电流设备名称规格相数耗电功率/kw汁算电流/A 烘手器 1 1.85 8.51 3 13.6热风器9m3/min3 3 4.64.61 19.1电暖器1 21 3 13.620kg 1 2 9.130kg 3 6 9.1 电热水器40kg 3 8 12.2110kg 3 9 13.71 2（夏）9.1暖水冲洗器3kg/min1 4（冬）18.2300L 1 5 22.7 储存式水加热器46L 1 3 13.627.346L1 61 0.8 3.6电炉1 1 4.6煮锅20Lx3电灶炒锅10Lx1 3 18.1 27.4烘炉1 4 18.2电炒锅14L3 4 6.1电炸锅 3 6.5 9.90.3 1.41三明治护 1 0.5 2.31 0.75 3.4远红外面包炉50kg/h 3 10 15.23 7.2 10.9远红外食品烘箱50kg/h3 11.2 17食品烤箱 3 14 21.310kg/h 3 3.8 5.8 远红外立式供烤炉38kg/h 3 13 19.7表3-32用电设备组的需要系教Kd二项式系数be及cos©值用电设备组名称需要系数kd二项式系数b c最大容量设备台数cos ©tan ©小批量生产的金属冷加工机床电动机0.16-0.2 0.14 0.4 5 0.5 1.73 大批量生产的金属冷加工机床电动机0.18-0.25 0.14 0.5 5 0.5 1.73 小批量生产的金属热加工机床电动机0.25-0.3 0.24 0.4 5 0.5 1.73 大批量生产的金属热加工机床电动机0.3-0.35 0.26 0.5 5 0.65 1.17 通风机、水泵、空压机、电动发电机组电机0.7-0.8 0.65 0.25 5 0.8 0.75 非连锁的连续运输机械，铸造车间整纱机0.5-0.6 0.4 0.4 5 0.75 0.88 连锁的连续运输机械，铸造车间整纱机0.65-0.7 0.6 0.2 5 0.75 0.88锅炉房、机加工、机修、装配车IC（%）二25% 间的起重机0.1-0.15 0.06 0.2 30.5 1.73自动连续装料的的电阻炉设备0.75-0.8 0.7 0.3 2 0.95 0.33铸造车间的起重机（IC （%）二25%）0.15-0.25 0.09 0.3 3 0.5 1.73 实验室用小型电热设备（电阻炉、干燥箱）0.7 0.7 0 - 1.0 0 工频感应电炉（未带无无功补偿装置）0.8 - - - 0.35 2.67 高频感应电炉（未带无功补偿装置）0.8 - - - 0.6 1.33 电弧熔炉0.9 - - - 0.87 0.57 点焊机、缝焊机0.35 - - - 0.6 1.33 对焊机、铆钉加热机0.35 - - - 0.7 1.02 自动弧焊变压器0.5 - - - 0.4 2.29 单头手动弧焊变压器0.35 - - - 0.35 2.68 多头手动弧焊变压器0.4 - - - 0.35 2.68 单头弧焊电动发电机组0.35 - - - 0.6 1.33 多头弧焊电动发电机组0.7 - - - 0.75 0.88变配电所、仓库照明0.5-0.7 - - -1.0 0 生产厂房及办公室•阅览室实验室照明0.8-1 - - - 1.0 0 宿舍、生活区照明0.6-0.8 - - - 1.0 0室外照明、应急照明 1.0--- 1.0 0。

表3-5 民用建筑照明负荷需要系数建筑物名称需要系数(Kd) 备注单身宿舍楼~ 一开间内I一2盏灯，2一3个插座一般办公楼~一开间内2盏灯，2一3个插座高级办公楼~科研楼一开间内2盏灯，2一3个插座发展与交流中心~教学楼三开间内6-11灯，1一2个插座图书馆~毛儿所、幼儿园小型商业·务业用房综合商业、服务楼食堂、餐厅高级餐厅~一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间旅游宾馆单间客房4一5盏灯，4一6个插座电影院、文化馆~?剧场~?礼堂~?体育练习馆~ ?体育馆?展览厅?门诊楼~?一般病房楼?高级病房楼?锅炉房?民建用电设备需要系数（K d）表3-6 民用建筑用电设备的需要系数序号用电设备分类:需要系数（kd）cosφtanφ1 通风和采暖用电? ? ?各种风机，空调器~恒温空调箱一冷冻机集中式电热器0分散式电热器(20kw以下) ().85 0分散式电热器(100kw以上) 0小型电热设备~2 给排水用电各种水泵(15kW以下)各种水泵(17kw以上)起重运输用电客梯及以下) ·客梯(2t及以上)货梯~ 输送带起重机械4 锅炉房用电消防用电厨房及卫生用电食品加工机械电饭锅、电烤箱0电炒锅0电冰箱热水器(淋浴用) 0除尘器7 机修用电:修理间机械设备电焊机移动式电动工具8 打包机洗衣房动力夭窗开闭机9 通信及信号设备载波机一收信机~发信机电话交换台客房床头电气控制箱~旅游宾馆主要用电设备的需要系数及功率因数表表3-7 旅游宾馆主要用电设备的需要系数及功率因数表项目需要系数〔Kd）cosφ值全馆总负荷0:4~全馆总电力~全馆总照明~冷冻机房锅炉房水泵房通风机电梯DC AC厨房~洗衣机房~窗式空调器~客房餐厅会议室办公室车库1生活水泵、污水泵.建设部《小康住宅设计导则》推荐的住宅用电负荷需要系数表表3-11 建设部《小康住宅设计导则》推荐的住宅用电负荷需要系数表户数361014182225101200备注需要系数（kd）1住宅的公用照明及公用电力负荷需要系数，一般可按一1选仅，Kd指接在同一相上的户数?6.照明用电需要系数表(见表3-12)表3-12 照明用电需要系数处所需要系数(K d )处所需要系数(K d) 生产厂房(有天然采光) 科研楼生产厂房（无天然采光) 宿舍商店、锅炉房仓库办公楼、展览馆医院设计室、食堂学校、旅馆机械加工工业需要系数(K d)(见表3-14)表3-14 机械加工工业需要系数用电设备名称K d cosφtanφ一般工作制的小批生产金属冷加工机床大批生产金属冷加工机床小批生产金属热加工机床~大批生产金属热加工机床065 1:17 金属冷加工机床.压床，锻锤，剪床锻锤.生产用通风机卫生用通风机通风机泵，空气压缩机，电动发电机组透平压缩机压缩机0,75 不联锁的提升机，带式输送机，螺旋输送机等连续运输机械同上，但带有联锁的ε=25%的起重机及电葫芦铸铁及铸钢车间起重机轧钢车间，脱锭车间起重机0:锅炉房，修理，金工，装配等车间起重机加热器，干燥箱高频感应电炉.低频感应电炉- 高频装置(电动发电机/真空振荡器)高频装置(电动发电机真空管振荡器一1/5) t电阻炉.电炉变压器- 自动装料电阻炉非动装料电阻炉- 0. 7单头焊接电动发电机多头焊接电动发电机自动弧焊变压器点焊机与缝焊机.对焊机，铆钉加热器单头焊接变压器多头焊接变压器煤气电气滤清机组点焊机*高频电炉电阻炉*为实测数据。

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标〔表2.7.6〕7.2电力负荷计算7.2.1根本概念〔1〕额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件〔额定电压和适当的绝缘材料等〕下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

〔2〕设备容量〔P e〕：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

〔3〕电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够到达稳定的温升，但设备的任何局部的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量缺乏以到达稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间〔t g〕与停歇时间〔t r〕交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期〔t g+t r〕为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的根底，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

〔1〕计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标??民用建筑物的单位建筑面积用电指标（表1）1.1电力负荷计算1.1.1基本概念（1）额定功率( P n )：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e ）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g ）与停歇时间（t r ）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε= =国家标准规定一个工作周期（t g +t r ）为10min 。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）电力负荷计算基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

表3-5 民用建筑照明负荷需要系数
建筑物名称需要系数(Kd) 备注
单身宿舍楼~ 一开间内I一2盏灯，2一3个插座
一般办公楼~一开间内2盏灯，2一3个插座
高级办公楼~
科研楼一开间内2盏灯，2一3个插座
发展与交流中心~
教学楼三开间内6-11灯，1一2个插座
图书馆~
毛儿所、幼儿园
小型商业·务业用房
综合商业、服务楼
食堂、餐厅
高级餐厅~
一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间
旅游宾馆单间客房4一5盏灯，4一6个插座
电影院、文化馆~?
剧场~?
礼堂~?
体育练习馆~ ?
体育馆?
展览厅?
门诊楼~?
一般病房楼?
高级病房楼?
锅炉房?
平均利用系数Kav 平均利用系数Kav
2.平均利用系数Kav
Kav = ∑Pav/∑Pe 式中：∑Pav——各用电设备组平均负荷的有功功率之和(kW) ;
∑Pe ——各用电设备组的设备功率之和(kW) 。

3.用电设备有效台数neq
neq = (∑Pe)2/ ∑P21e 式中：P1e单个用电设备的设备功率(kW)。

4.计算负荷
P=Km∑Pav
Q= Km∑Qav
S= √P2+Q2
式中：Km——最大系数，Km= f (Kav, neq) 见图3-1。

其它符号意义同前。

图3-1 最大系数Km。

各类建筑物的单位建筑面积用电指标??各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）1.1电力负荷计算1.1.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）1.1电力负荷计算1.1.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

住宅小区用电负荷计算方法原创一、负荷等级概念：1.一类建筑用一级负荷双电源、二类建筑二级负荷双回路、三类建筑三级负荷;2.对于住宅类按层数分几类几级负荷比较实用,19层以上一类建筑一级负荷、11~18层二类建筑二级负荷、其它为三类建筑三级负荷;3.一二类负荷中消防、电梯、应急照明、污水泵、送排风机、监控室、电话网络机房等为一二级负荷而其它负荷为三类负荷;二、对于上述一二类负荷小区内公共负荷也集中由专用变取应由专用变压器带而不是与住宅负荷变压器合用,并设置两台变压器互切备用,按规定这样备用的两台变压器当中每一台都应能带所有的一二类负荷,但是实际当中没有必要,每台变压器稍多留甚至就正常计算出来一些就可以了;如二类负荷总功率是900KW,那设两台专用变压器每台就带450KW这里不考虑功率因数,需要系数,就是举个例子如果是普通负荷我可以选两台500KVA的变压器,但现在我要多留出一些,我选两台630KVA变压器,而每台多留出来的180就可以达到部分二类负荷故障时备用的目的因为不可能所有的二类负荷所在线路同时出现故障,再者消防设备基本不用而用的时候可以强切非消防应急设备负荷;此观点如果先辈们对此观点有不同意见,希望一起讨论;三、两种计算方法：1单位面积指标法；2需要系数法；四、两种方法的出处：全国民用建筑工程设计技术措施.电气2009版全国民用建筑工程设计技术措施节能专篇.电气2003版民用建筑电气设计规范、五、两种方法应用的前提：是不走配套费,而是按实结算回迁、经济适用房、棚改区、别墅类项目等,如果走配套费,电业局爱算多大算多大,反正都是80~90元每平的费用里出六、两种方法的概念：1．单位面积指标法：依据建筑不同用电类别、用途而在经验表格中查相应的单位面积用电指标然后建筑的面积;S=用电指标建筑面积;住宅类、办公类、商业类等由下表可估算出变压器的容量及小区的负荷强度 ,此法用于估算,如对于需要进行二次装修设计而现无准确的设备容量的大型售楼处、超市等向电业局电力报装估算时用;2.需要系数法：用在初步设计或施工图阶段,单台设备需要系数为1,多台设备时需要系数就会小于1,这样就可以把带多台设备的开关或电缆规格降低等级,从而节省资源;各楼号用电负荷、公共设备用电负荷都已经有了;这时可以累加各负荷额定功率再与需要系数表中对应负荷的系数相乘而得到相应的容量;但注意应用时要注意范围：是对同一线路、配电箱、变压器所带的多个负荷利用需要系数而不是对小区内所有住宅用电或设备加各集中用需要系数;表1表21）计算方法实例：一个住宅小区,10栋18层,总户数780户,设计每户6KW注意要看当地电业局要求是不是这个标准,要是就不能再用4KW/户来报,地下车库22000平,风机16台、电梯20台、污水泵30台、各楼公共照明电5KW每栋、消防98KW、给水30KW、换热站60KW等;将每栋楼里的公共用电都核算到公共亭里,住宅负荷用住宅变,公共用电由公共变压器;18层为二级负荷,对于其中的消防应急设备如：电梯、风机、消防间、污水泵、公共照明电中有线电视可视对讲电源各楼应急照明等、换热、给水、地下车库中的应急照明、卷帘门功率小也可不计需双回路供电末端互投,双回路可以这样实现,简单说,三类负荷中由一个开关箱带一台设备,现在给两个开关箱设置两条回路来带这台设备,这样就可以了;先算公共亭设备额定功率P1=P车库电需要系数+P电梯需要系数+风机需要系数+污水需要系数+各楼公共照明需要系数+消防需要系数+给水需要系数+换热需要系数=22000平20W/米2/1000+20台15KW/台+16+304+105+70+30+60=638KW;公共亭容量S=P1/功率因数=;那么你报两台400的行不行;实际使用时容量也够用,因为消防电基本不用,而用的时候可以切掉非消防应急设备的电力但答案是不行;因为这样满负荷,对于电业局来说一是变压器损耗比较大这个因素在住宅电时要考虑这里因为电费是由物业费出所以不考虑也行,二是考虑将来安全稳定运行,所以需要考虑经济负荷系数~;这样估算下来基本是超过800KVA了,现在就需要考虑1000KVA,完事倒着推经济负荷系数;1/1000=;好了公共亭变压器选完了,2500KVA;七、住宅这块道理相同就不再计算了;但是要注意一点,咱这个系数是建设部规定的,而电业局规属电力部他也有自己的系数,住宅需要系数基本都在以上,所以咱知道怎么个算法就行了,到时按电业局给的系数,和规定的每户的容量去核对一下,真正能压缩容量可以在临街或小区内的公建容量上压缩,因为这个细活电业局不一定给你做;而住宅每个小区多少户一下子就算出来了;八、另外大多电业局规定都有以下的规定：1.每户超过25KW要CT表;2.每户超过100KW要上配电柜并就地补偿,因为电业局怕损失无功;3.每超过200KW要上变压器,因为他想让你分担变压器损耗;九、打字的时候未交稿,有错别字自己去更正;十全十美、祝新手们早日进入状态,和你老大哥,争饭碗吃;呵呵阿扬2013-1-23。
