光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。
为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。
二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。
2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。
3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。
三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。
2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。
3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。
四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。
2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。
3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。
4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。
五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。
2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。
3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。
六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。
2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。
七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。
2. 施工现场应设置明显的警示标识，避免他人误入施工区域。
3. 施工人员应定期进行安全培训，增强安全意识。
八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。
各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。
一．直埋光缆1.光缆重叠长度和预留参考长度2.光缆最小弯曲率半径标准3.直埋光缆埋深标准注：1.石质、半石质地段应在沟底和光缆上方各铺100mm厚细土或沙土。
沟底铺沙厚度可视为光缆的埋深。
2.光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不小于10cm。
4.直埋光缆与其他建筑设施间的最小净距标准单位：m注：1.采用钢管保护时，与水管、煤气管、石油管交越时的净距可降低为0.15m。
2.大树指直径30cm及以上的树木。
对于孤立大树，还应考虑防雷要求。
3.穿越埋深与光缆相近的地下管线时，光缆宜在管线下方通过。
5.直埋光缆敷设安装5.1光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不应小于10cm。
5.2光缆采用钢管保护时，应伸出路基两侧排水沟外1m，光缆埋深距排水沟底应不小于80 cm，并符合相关部门的规定。
钢管内径应满足安装子管的要求，但应不小于80 cm。
5.3光缆线路穿越允许开挖路面的公路或乡村大道时，应采用砖或水泥盖板保护。
5.4光缆线路通过村镇等动土可能性较大的地段时，可采用大长度塑料管、铺红砖或水泥盖板保护。
5.5光缆穿越有疏泾和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光缆上方覆盖水泥盖板或水泥砂浆袋，也可采取其他保护光缆的措施。
5.6光缆敷设在坡度大于20°，坡长大于30m的斜坡地段宜采用“S”型敷设。
若坡面上的光缆沟有受到水流冲刷的可能时，应采用堵塞加固或分流等措施。
在坡度大于30°的较长斜坡地段敷设时，宜采用特殊结构（一般为钢丝铠装）光缆。
5.7光缆穿越或沿靠山涧、溪流等易受水流冲刷的地段时，应根据具体情况设置漫水坡、挡水墙或采取其他保护措施。
5.8光缆在地形起伏比较大的地段（如山地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径要求。
光缆沟应因地制宜采取措施防止水土流失，保证光缆安全。
一般高差在0.8 m 及以上时应加护坎或护坡保护。
中国联通宽带业务入户装维操作及服务规范中国联合网络通信有限公司二零一三年六月目录前言 (3)第一章总则 (4)第二章入户装维操作规范 (4)第一节基本要求 (4)第二节 xDSL接入方式 (5)第三节 LAN接入方式 (8)第四节 FTTH接入方式 (8)第五节安全操作要求 (12)第三章入户装维服务规范 (13)第一节素质及仪容仪表要求 (13)第二节行为要求 (14)第三节入户服务语言规范示例 (16)前言随着中国联通“宽带普及提速工程”的推进，提高宽带入户装维服务水平已成为增强公司竞争力的重要举措，为深入落实宽带服务承诺，持续提升宽带服务质量和客户感知，保障集团宽带业务发展，特制定本规范。
本规范明确了公众宽带业务在客户端入户装维时的施工操作和装维人员服务行为的具体要求，各省应根据本省的实际情况，以本规范为基准，制定完善实施细则，确保各项要求的有效执行。
本规范的解释和修改权属中国联合网络通信有限公司网络分公司运行维护部。
第一章总则1.1 本规范适用范围本规范适用于中国联通公众客户有线接入终端的装机、拆机、移机、修障等服务保障工作。
目前宽带业务在客户端涉及的入户作业主要有：引入线路敷设、客户端终端设备安装、开通调测及客户现场指导、故障处理。
1.2 入户装维工作范围(1) 对于铜缆接入（含PON＋xDSL/LAN），客户端装维服务人员的工作范围包括最后一个分线盒/LAN交换机到用户端的线缆及设施的安装和维护以及交接箱跳线。
(2) 对于FTTH 光缆接入，客户端装维服务人员的工作范围原则上包括最后一个光分纤盒到用户端的线缆及设施的安装和维护。
第二章入户装维操作规范第一节基本要求2.1.1 在客户端设备安装时，要尽可能满足客户的合理要求，包括终端的安装位置，网线、电话线、电源线的布放等，当客户的要求可能影响到业务质量或存在安全隐患时，应向客户做出详尽的说明并给出合理建议。
2.1.2 基于铜缆的传统业务装维人员应携带的工器具：打线刀、电钻、榔头、剥线器具、螺丝刀、语音分离器、铜线钉固卡扣、RJ45和RJ11接头及压线钳、对线器、xDSL测试仪、万用表、笔记本电脑等。
光缆线路施工规范
是指在光缆敷设和安装过程中需要遵守的标准和要求，其目的是确保光缆线路的质量和可靠性。
以下是一些常见的光缆线路施工规范：
1. 施工前准备：施工前需进行光缆线路的设计和规划，确保敷设路径的顺畅以及光缆的缆线类型和参数的正确选择。
2. 线路敷设：光缆线路的敷设应遵循最短距离原则，避免与其他电缆或管道的干涉。
对于地埋光缆线路，应确保敷设至少
40cm的土壤覆盖层，并进行足够的保护措施。
3. 线缆连接：光缆的接头和连接应使用符合标准要求的接头盒、光纤连接器和保护套管。
连接过程应进行光纤端面清洁和检查，确保良好的光传输性能。
4. 线路标识：光缆线路应进行标识，包括起点、终点、敷设路径、光缆类型和编号等信息。
标识应清晰可见，以便于以后的维护和管理。
5. 敷设保护：光缆线路的敷设过程中，应避免过度弯曲、拉力过大、挤压和其他机械损伤。
特别是在穿越道路和河流等地方，应进行额外的防护和保护。
6. 施工记录：施工人员应及时记录施工过程中的重要信息，包括施工日期、施工人员、敷设长度和光缆质量检验结果等，以备以后的维护和管理。
以上是光缆线路施工规范的一些常见要求，具体的规范和标准可能因地区和项目而有所不同，施工单位应进行充分的了解和遵守相关要求。
在施工过程中，应注意安全防护和环境保护，并进行严密的质量控制，确保光缆线路的长期稳定性和可靠性。

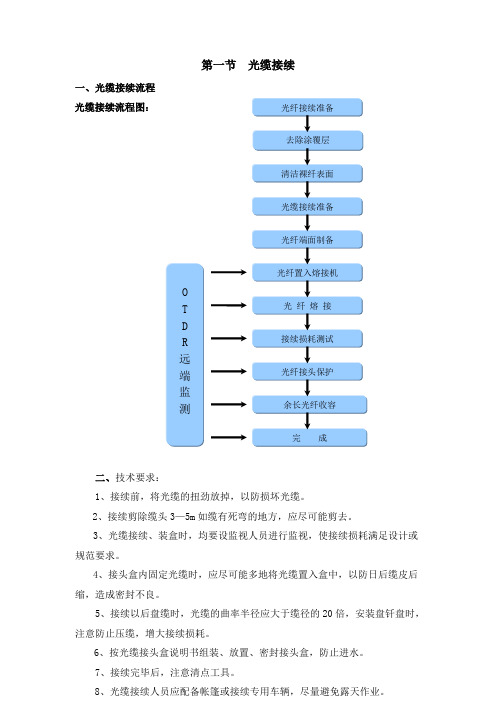

第一节 光缆接续一、光缆接续流程光缆接续流程图：二、技术要求：1、接续前，将光缆的扭劲放掉，以防损坏光缆。
2、接续剪除缆头3—5m 如缆有死弯的地方，应尽可能剪去。
3、光缆接续、装盒时，均要设监视人员进行监视，使接续损耗满足设计或规范要求。
4、接头盒内固定光缆时，应尽可能多地将光缆置入盒中，以防日后缆皮后缩，造成密封不良。
5、接续以后盘缆时，光缆的曲率半径应大于缆径的20倍，安装盘钎盘时，注意防止压缆，增大接续损耗。
6、按光缆接头盒说明书组装、放置、密封接头盒，防止进水。
7、接续完毕后，注意清点工具。
8、光缆接续人员应配备帐篷或接续专用车辆，尽量避免露天作业。
去除涂覆层 光纤接续准备 清洁裸纤表面 光缆接续准备 光纤端面制备 光纤置入熔接机 光 纤 熔 接 接续损耗测试 光纤接头保护余长光纤收容 完 成O T D R 远 端 监 测9、光缆终端盒必需接地可靠。
第二节全程测试：一、中继段衰减测试1、测试波段：测试1310nm和1550nm两个波段2、测试要求：a、观察全程曲线，应无异常――除始端和尾部外应无反射峰；除接头部位外，应无高损耗“台阶”；应可以看到曲线尾部的反射峰。
b、中继段光纤线路总衰减测量应以双向测量地平均值为准。
c、测量后存储测量曲线和记录。
OTDR折射率测试范围：1.4675/1.4681二、光纤通信优点：1. 通信容量大 2. 中继距离长3. 保密性能好，抗干扰能力强4. 便于施工和维护光纤的构造: 1. 纤芯2. 包层3. 涂层光纤的工作波长：850nm 1310nm 1550nm850nm(多模传输) 1310nm 1550nm(单模传输)1310n m≤0.4dB／KM 0.3～0.4dB／KM1550n m≤0.25dB／KM 0.15～0.25dB／KM活动连接器（尾纤）衰耗：一般每个为0.5dB三、现在常用的光缆分为几类？架空光缆、直埋式光缆、铠装光缆、海底光缆、阻燃光缆等等。
光缆施工要求及标准
1、光缆施工前外观检查，核对光缆型号、盘号、长度，检查产品包装是否完整，在都完好或正确情况下方可施工。
2、施工时应按缆盘标明的施转箭头方向在平整地面上滚动、但不得长距离滚动。
3、光缆的弯曲半径应不小于光缆外径15倍，施工过程不应小于20倍。
4、布放光缆的牵引为应不超过光缆允许张力的80%，瞬间最大牵引力，不得超过允许张力100%，主要牵引应加在光缆加强（件）上。
（注：因主干光缆、单盘较长，层绞式光缆所以布放时应特别注意）
5、布放光缆时，光缆必须由缆盘上放出并保持弧形，光缆布放过程中应无扭转，严禁打小圈。
6、布放光缆必须有严密组织，并有专人指挥，在牵引过程中有良好的联络手段。
7、超过一次敷设长度时，将光缆盘放中间位置，采用“倒拉：（打8字）光缆布放完毕，应检查光纤是否良好。
8、架空光缆的布放应通过滑轮牵引，布放过程中不允许出现过度弯曲，按设计图作出光缆预留量。
9、采用挂钩型号55（25-32mm），65（32mm以上）挂钩间距50cm。
10、上杆应采用引上保护管（重度锌钢管φ40mm），架空光缆接头处预留长度应不少于12米，每档应设置“伸缩弯”。
1、光纤接续（1）光纤接续。
光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
（2）光纤接续的方法有：熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。
（3）光纤接续的过程和步骤：① 开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm 及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。
光缆施工规范方案与要求一、引言光缆是现代通信领域中的重要组成部分，其施工质量直接影响到通信网络的稳定性和可靠性。
因此，光缆施工必须按照一定的规范和要求进行，以确保光缆在使用过程中具有良好的性能和信号传输质量。
二、施工前的准备工作1.方案设计：根据光缆线路的特点和要求，确定施工方案，包括光缆的敷设路径、敷设方式、光缆的数量和规格等。
设计方案应充分考虑光缆的阻力、弯曲半径、敷设环境以及各种风险情况，确保施工质量。
2.材料准备：根据设计方案和需要，准备光缆、保护管、接头盒、固定件等材料，并对这些材料进行质量检查，确保符合技术要求和标准。
3.现场勘测：在施工前对现场进行勘测，了解现场环境和地形情况，确保施工过程中的安全性和顺利性。
三、施工过程1.短缆段的处理：对短缆段进行处理时，应注意保护缆芯和光纤的连接部分，以避免光纤的弯曲和接头的损坏。
同时，在处理短缆段时，应保持操作环境的干燥和清洁，以免灰尘和湿度对光纤的影响。
2.敷设管道：光缆的敷设应尽量选择干燥、通风的环境，避免与其他设备和电缆共用管道，以防止干扰和损坏。
敷设管道应尽量遵循直线原则，避免多次弯曲和过度拉伸，以减小光缆传输信号的损耗。
3.进行接头处理：在光缆敷设的过程中，必然需要进行接头处理。
接头处的光缆应保证光纤的质量和信号传输质量。
接头处应采用合适的保护盒进行固定和保护。
4.测试和调试：在光缆施工完成后，应进行全面的测试和调试工作，以确保光缆的通信正常。
测试应包括光缆连通性测试、光纤的质量测试、光缆传输质量测试等，在测试过程中应采用专业的光纤测试仪器和设备，以保证测试的准确性和可靠性。
四、施工质量控制1.施工人员的要求：具备相关光缆施工经验和技术能力，熟悉操作规程和安全操作规定，具备良好的安全意识和团队精神。
2.工具设备的要求：使用符合国家标准和规定的工具设备，确保施工的安全和质量。
3.质量控制的要求：在施工过程中，应严格按照设计方案和要求进行施工，确保光缆和光纤的质量符合要求。
光纤安装流程
光纤通信技术是一种高速、大容量、远距离传输的通信方式，越来越多的企业
和个人选择安装光纤网络来提高网络通信速度和稳定性。
下面将介绍光纤安装的具体流程。
首先，进行场地调研和规划。
在进行光纤安装之前，需要对安装场地进行调研
和规划。
包括确定安装位置、测量光缆长度、确认光纤走向等工作。
这一步是安装的基础，需要认真对待。
其次，准备光纤安装所需材料和工具。
在安装光纤之前，需要准备好光纤光缆、光纤接头、光纤配件、光纤熔接机、光纤测试仪等工具和材料。
确保所有的材料和工具都是符合要求的，以保证安装的质量。
然后，进行光纤线路布线。
根据之前的规划，将光纤线路进行布线。
在进行布
线的时候，需要注意保护光纤，避免光纤受到外力损坏。
接着，进行光纤的熔接和连接。
使用光纤熔接机对光纤进行熔接，连接好光纤
接头。
在进行熔接和连接的时候，需要注意操作规范，确保光纤连接的质量和稳定性。
最后，进行光纤的测试和调试。
安装完成后，需要使用光纤测试仪对光纤进行
测试，确保光纤连接的质量和性能。
如果发现问题，需要及时调试和修复。
总的来说，光纤安装流程包括场地调研和规划、准备材料和工具、光纤线路布线、光纤熔接和连接、光纤测试和调试。
在进行光纤安装的过程中，需要严格按照流程进行操作，确保安装的质量和稳定性。
希望以上内容对您有所帮助，祝您的光纤安装顺利进行！。
