GPRS网络测试方案书的实施

TMES --EGPRS测试1．设备连接1．1 驱动程序安装1）将蓝牙适配器插在USB接口上，同时打开电脑上蓝牙适配器的管理软件，在管理软件中察看蓝牙的端口，确定用于拨号的端口号（非常重要，因为这个端口号在每台电脑上是不一样的，而且在下面安装Bluetooth Modem驱动的时候会用到。

）2）在PC的控制面板里打开调制解调器选项，然后选择添加调制解调器，再选择手工选择添加，在厂商列表中选择最后一个Sony Ericsson，右边的调制解调器类型选择Sony Ericsson T610 Bluetooth Modem,然后选择上一步确定的端口号1．2 拨号设置打开控制面板——电话和调制解调器，选择调制解调器，可以发现：双击Sony Ericsson W600 USB WMC Data Modem，选择“高级”，在“额外的初始化命令中”写入：+cgdcont=1,"IP","cmnet";+cgdcont=2,"IP","cmwap"在“调制解调器”中，最大端口速度一定要和手机的设置一样，一般默认为115200。

如果手机不是115200的话，就要把手机上面的修改过来：确定以后，再打开网络连接，选择“创建一个新的连接”：下一步，选择“连接到Internet”：下一步，选择“手动设置我的连接”：下一步，选择“用拨号调制解调器连接”：下一步，选择“调制解调器-Sony Ericsson W600 USB WMC Data Modem”：下一步，写好ISP名称：cmnet下一步，写好电话号码：*99***1#下一步，这里用户名和密码可以不用写：下一步，完成。

注意，这里完成以后，还不算真的完成，还需要设置属性：在“常规”中，选择“配置”：最高速度(bps)一定要设置成和手机一致，一般默认为115200，另把“硬件功能”里面的所有取消：确定以后，选择“网络”，再点击“设置”：把PPP 设置上面的勾全部去掉：这样，全部的拨号设置才算完成。

GPRS网络DT及CQT测试优化思路GPRS网络DT（Drive Test）和CQT（Customer Quality Test）测试优化是对GPRS网络进行性能评估和改进的重要环节。

在进行GPRS网络DT及CQT测试优化时，需要考虑以下几个方面：一、测试前准备1.确定测试目标和指标：明确评估GPRS网络性能的指标，如数据速率、连接稳定性、覆盖范围等，以便后续测试时能够准确评估和分析。

2.确定测试区域和路线：根据需求确定测试区域和测试路线，包括城市区域、农村地区、高速公路等，以便全面评估网络性能。

3.准备测试设备：选用专业的测试设备，包括移动终端、测试手机、平板电脑等，以确保测试过程的准确性和可靠性。

4.准备测试工具和软件：根据测试要求选择合适的测试工具和软件，如测试软件、网络监测工具、数据分析软件等，以便进行数据采集、分析和优化。

二、测试过程管理1.测试时段和频率规划：根据不同地域和网络负载情况，合理规划测试时段和频率，以确保测试过程的代表性和及时性。

2.测试数据采集和处理：运用专业的测试设备和软件采集测试数据，并确保数据的准确性和完整性。

针对测试数据进行处理和分析，包括数据过滤、数据对比等，以确定网络优化的重点和方向。

3.测试质量评估和报告生成：根据测试结果评估GPRS网络的质量，并生成相应的测试报告，包括测试目标和指标的达成情况、问题清单、改进建议等，以便后续网络优化和改善。

三、网络问题识别与优化1.问题识别与定位：根据测试数据和报告，对网络存在的问题进行识别和定位，包括覆盖问题、负载问题、干扰问题等，以便有针对性地进行优化。

2.优化策略和方案制定：针对不同问题，制定相应的优化策略和方案，包括优化参数调整、基站配置优化、覆盖扩展等，以提升网络性能和用户体验。

3.优化效果验证和调整：执行优化策略和方案，并对优化效果进行验证和调整。

根据验证结果，适时调整优化方案和参数，以达到预期的改善效果。

四、网络改进和持续优化1.网络规划和扩容：根据测试结果和优化需求，进行网络规划和扩容，包括新增基站、调整覆盖范围、增加传输带宽等，以满足用户需求和提升网络性能。

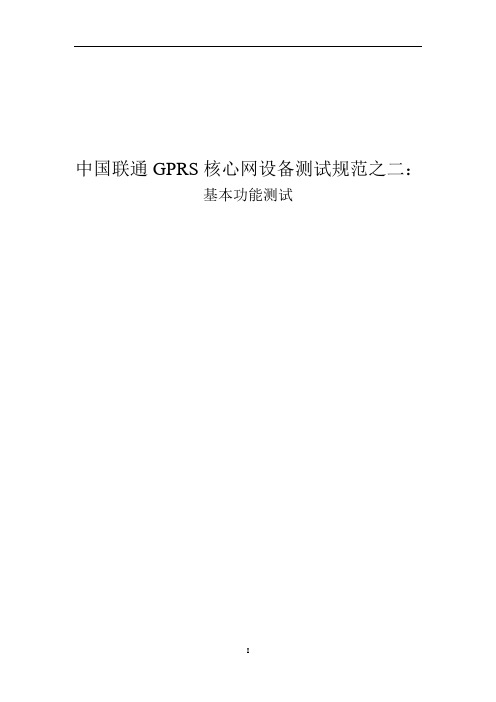

中国联通GPRS核心网设备测试规范之二：基本功能测试中国联通网络建设部2006年8月前言中国联通网络建设部在前期组织相关部门编写了“中国联通GPRS核心网总体建设方案”、“中国联通GPRS网络技术体制”、“中国联通GPRS交换子系统设备规范”、“中国联通GPRS设备入网要求”等一系列技术文件，从网络构建、网元设臵原则、接口组织、网元功能、网元性能、路由、计费等多个方面对GPRS 网络建设进行了统一要求，并下发各分公司参考。

本测试规范基于前期的技术文件以及信产部相应的GPRS设备测试规范，着重对GPRS交换设备的基本功能进行测试，以验证各厂商设备对GPRS相关标准的支持程度，为GPRS工程的验收提供测试依据。

本规范修改和解释权属于中国联通网络建设部。

目录前言 ......................................................................................................................................... I I 1编制依据和适用范围 (1)2规范性引用文件 (1)3测试背景 (1)4整体测试环境要求 (2)5SGSN/GGSN设备测试内容 (2)5.1 测试准备 (2)5.2 测试用例 (3)5.2.1移动性管理功能测试 (3)分项目：GPRS附着 (3)分项目：移动台发起的GPRS分离 (4)分项目：SGSN发起的GPRS分离 (4)分项目：HLR发起的GPRS分离 (5)5.2.2位臵管理功能测试 (5)分项目：无PDP激活时SGSN内路由区更新 (6)分项目：PDP激活状态下SGSN内路由区更新 (6)5.2.3会话管理功能测试 (7)分项目：用户有多个签约的PDP上下文，MS请求正确 (7)分项目：用户有多个签约的PDP上下文，MS请求有误 (8)分项目：用户有多个签约的PDP上下文，MS不提供PDP T YPE/PDP A DDRESS/APN (9)分项目：用户有单个签约的PDP上下文，MS不提供PDP T YPE/PDP A DDRESS/APN (9)分项目：用户签约APN为*，MS在请求激活时不提供PDP T YPE/PDP A DDRESS/APN (10)5.2.4用户管理功能测试 (10)分项目：为一个新的或者未激活的PDP上下文插入用户数据 (11)分项目：对一个未激活的PDP上下文删除用户数据 (11)分项目：清除长期和网络无联系的用户数据 (12)5.2.5基本业务功能测试 (12)分项目：WWW浏览业务 (12)分项目：FTP下载业务 (13)5.2.6计费信息处理功能测试 (13)分项目：用户使用UNIWAP时S-CDR的产生 (14)分项目：用户使用UNIWAP时S-CDR的产生 (14)6CG设备测试内容 (18)6.1 测试准备 (18)6.2 测试用例 (18)6.2.1计费功能测试 (18)测试项目：计费功能测试 (18)分项目：采集并储存话单 (18)测试项目：计费功能测试 (19)分项目：CG提供FTP服务器功能 (19)测试项目：计费功能测试......................................................................... 错误！未定义书签。

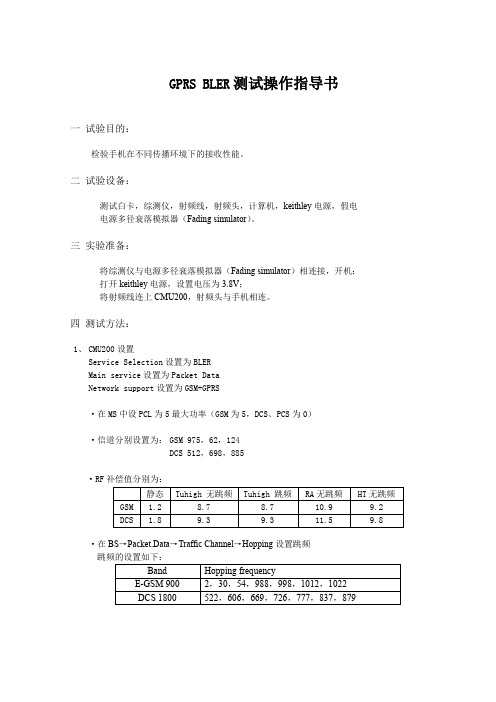

GPRS BLER测试操作指导书一试验目的：检验手机在不同传播环境下的接收性能。

二试验设备：测试白卡，综测仪，射频线，射频头，计算机，keithley电源，假电电源多径衰落模拟器（Fading simulator）。

三实验准备：将综测仪与电源多径衰落模拟器（Fading simulator）相连接，开机；打开keithley电源，设置电压为3.8V；将射频线连上CMU200，射频头与手机相连。

四测试方法：1、CMU200设置Service Selection设置为BLERMain service设置为Packet DataNetwork support设置为GSM+GPRS·在MS中设PCL为5最大功率（GSM为5，DCS、PCS为0）·信道分别设置为：GSM 975，62，124DCS 512，698，885·RF补偿值分别为：·在BS→Packet.Data→Traffic Channel→Hopping设置跳频跳频的设置如下：·在BS中设Tchlevel输入电平如下：·在BLC Block Count下设置字块大小。

2、设置Fading simulator 为不同的传播环境(TUhigh, RA, HT)在Fading simulator设备上按Return键，选择FSIM，在菜单中选STANDARD，通过旋转键选择Fading的不同传播环境，如下：GSM TYPICAL URBAN 50，6，PATHGSM RURAL AREA 250，6 PATHGSM HILLY TERRAIN 100，6 PATHDCS 1800/PCS1900 TU 50，6 PATHDCS 1800/PCS1900 RA130，6 PATHDCS 1800/PCS1900 HT 100，6 PATH3、手机与CMU200通过传导方式连接，设置手机工作信道为中信道，功率级为最大；时隙配置为4 下1 上，设置Fading simulator 为不同的传播环境，分别测试GPRS BLER 值4、判定标准：GPRS BLER 值小于10%五注意事项：1.此项实验要在屏蔽室中进行的；2.非试验管理员不得随意调试、触摸试验设备。

网络测量实施方案一、背景介绍。

随着互联网的快速发展，网络测量成为了评估网络性能和优化网络运行的重要手段。

而在实际操作中，网络测量的实施方案直接关系到测量结果的准确性和可靠性。

因此，制定一套科学合理的网络测量实施方案对于保障网络运行至关重要。

二、目标。

本实施方案的目标是为了确保网络测量工作的顺利进行，提高测量数据的准确性和可信度，为网络性能优化提供有力支持。

三、实施步骤。

1.确定测量目标，首先需要明确网络测量的具体目标，是为了评估网络带宽、延迟还是丢包率？还是为了监测网络安全情况？不同的测量目标会影响到测量方案的选择和实施方式。

2.选择合适的测量工具，根据测量目标，选择合适的网络测量工具。

比如，针对带宽测量可以选择iperf、speedtest等工具；针对网络安全监测可以选择Wireshark、Nmap等工具。

3.制定测量计划，在确定了测量目标和工具之后，需要制定详细的测量计划，包括测量时间、测量范围、测量频率等。

同时，需要考虑到测量可能对网络性能产生的影响，合理安排测量时间，避免影响正常业务运行。

4.实施测量，按照制定的测量计划，进行实际的测量工作。

在测量过程中，需要密切关注测量工具的运行状态，确保数据的准确性。

5.数据分析与报告，完成测量后，需要对测量数据进行分析，并撰写测量报告。

报告应当清晰地展示测量结果，并对结果进行分析和解释，为后续网络优化工作提供参考依据。

四、注意事项。

1.保障测量工具的准确性和可靠性，避免因工具问题导致的测量数据失真。

2.合理安排测量时间，避免对正常业务造成影响。

3.在测量过程中，注意保护隐私和数据安全，避免泄露敏感信息。

4.对测量数据进行多方验证，确保数据的真实性和可信度。

五、总结。

网络测量是保障网络运行和优化的重要手段，而科学合理的测量实施方案则是保障测量工作顺利进行的关键。

通过制定明确的测量目标、选择合适的测量工具、制定详细的测量计划、实施测量和数据分析与报告，可以保证网络测量工作的有效性和可靠性，为网络性能优化提供有力支持。

GPRS传导测试操作指导书一、测试原理测试主要使用CMU200/Agilent8960综合测试仪器，采用电脑软件通过GPIB控制以上仪器，对于手机的传导GPRS射频指标做全面的射频收发测试。

具体指标标准参考ETSI GSM 11.10ETSI GSM 05.05ETSI 3GPP TS 51.010YD/T1215 – 2002.《900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务（GPRS）设备测试方法：移动台》二、测试的目的和意义2.1 目的：针对研发阶段的GSM 手机提供一个较全面测试GPRS指标依据，尽量保证研发阶段GSM 手机的GPRS指标满足FTA、CTA 与批量生产点测指标要求，使手机的GPRS射频问题尽可能在研发阶段暴露出来并在量产前解决，另外为不熟悉测试的新员工提供一些指导。

2.2 意义：略三、测试条件3.1 测试设备：R&S®CMU200 Universal Radio Communication Tester /Agilent 8960agilent 66309(高速电源)Cable line（射频传导线）高低温实验室箱3.2 测试环境：对于手机来说，温度：15—35℃，相对湿度：25—75％，其中对于手持机来说极限环境温度为－10～＋55℃。

其中3.8V为正常电压，通常只做正常电压测试。

3.3 测试工具：GPRS测试软件。

四、测试前准备4.1 将手机焊上射频座、插上白卡4.2确保主板手机经过射频校准五、试验方法及步骤5.1设置CMU（手动测试）5.1.1综合测试仪器设为GPRS测试模式CONNECT CONTRL选项Network Service: Packet DataService Selection:Test Mode=BNetwork选项将Coding Scheme设置为CS4线损设置:GSM=0.5\DCS=0.9\PCS=1单时隙测试 UP（3） DOWN（3） MAIN SLOT=3多时隙根据所测试的手机的CLASS，选择相应的发射SLOTS，暂定为：CLASS 10 UP（4.5） DOWN（3.4.5） MAIN SLOT=4CLASS 12 UP（3.4.5.6） DOWN（3） MAIN SLOT=3注：class 10 采用设置时隙功率高低，低高两种测试方式。

GPRS/EDGE测试工作流程GPRS测试分为GPRS CQT测试，GPRS DT，EDGE CQT和EDGE DT、CDMA 测试。

现广州GPRS CQT测试主要针对了重点场所和高流量的基站小区，GPRS DT主要测试FTP下载，在下面连接过程中CQT测试不需要GPS 连接。

一、日常GPRS 测试一般需要的设备a)笔记本电脑一台（需要有自带COM公口）b)车载12伏转220伏的变压器c)GPS全球卫星定位系统一部d)R520或T68型号的测试手机一部e)GPRS测试SIM卡一张f)R20或T68测试手机连接电脑的数据线（数据线有两个连接电脑的数据口 tems口和data口）g)双串口扩展卡一张二、在电脑上建立一个GPRS拔号连接a)在电脑的控制面板的调制解调器中添加一个R520（用R520测试时）或者T68（用T68测试时）Cable Modemb)在电脑的网上邻居里面新建一个GPRS连接，在新建过程中选用添加到专用网络，然后选用上一部添加的Cable Modem即可完成三、在检查设备齐全无误的情况下进行连接测试a)在电脑上添加一个GPRS拔号连接b)将串口扩展卡插入笔记本电脑中c)启动GPS全球卫星定位系统d)将GPS外接天线挂到窗外e)待GPS接收到卫星定位信号定位成功后将GPS数据线连接到串口扩展卡（如果GPS还正在收捕卫星但定位未成功时经常会出现鼠标乱跳现象）f)打开GPS（注意GPS显示的电池使用情况）g)将R520或T68的测试手机的数据线的tems口连到串口扩展卡h)将R520或T68的测试手机的数据线的data口连到电脑的自带COM口i)将R520或T68型号的测试手机连到的数据线中。

j)运行TEMSInvestigationGSM3.2.5（R520可用）或TEMSInvestigationGSM4.0.3（T68可用），运行后出现下图的介面k)搜索设备检搜索设备后出现下图l) 拔号m) 拔号成功后连打开FTP 软件连接到专用的测试IP 进行上下载1、搜索测连接所有端口2、添加连接单个端口旁边-号标图是删除单个端口3、连接所有检测到的设备4、连接单个检测到的设备 5、记录测试文件测试（可参用广州IP：211.139.201.135 用户名：guangzhou 密码：guangzhoun)别忘了记录文件上述过程是GPRS DT的连接测试过程，GPRS CQT的连接测试过程中不用连接GPS，其它与上述相同（FTP测试上载100K，下载500K）四、GPRS CQT Ping、PDP激活、attach附着的测试过程（各项测试10次）a)运行电脑程序—附件—命令提示符—Ping211.139.201.135–n 10 –l 500 –w 4000,也可Ping其它的IP，将IP地址改过即可，Ping完后记录平均时长(ms)和成功率(%)b)PDP激活和attach附着是在GAT软件上测试的，在上述FTP和Ping测试完成后，将GPRS本地连接断开，再运行GAT软件如下图c)然后点击Connect连接到DATA所接的COM口，连接后点击Attach 10 times 后即可测试attach附着，点击Activate cmwap 10 times 后即可测试PDP激活, 测试完后记录平均时长(ms)和成功率(%)，在Option中可以设置测试次数。

GPRS测试内容及方法GPRS测试主要从可服务性、延迟性、稳定性、吞吐量四个方面进行评测分析，可评测的内容有附着成功率、PDP激活上下文成功率、W AP连接成功率、Ping时延、WAP首页显示时长、FTP/HTTP吞吐量、Ping成功率、WAP页面更新成功率、彩信收发成功率等。

在日常优化中，主要评测内容为附着成功率、PDP激活成功率、Ping时延/成功率、FTP吞吐量、WAP链接/刷选成功率，下面对这些测试的方法进行说明。

测试软件：DingLi Pioneer 3.6.0测试手机：SAGEM OT498GPS：USB口、串口相关设置：Wap主页彩信中心网关10.0.0.172端口9201/80链接类型wsp/HTTPAPN：uniwap测试内容及指标：•Attach测试–成功率–平均时长•PDP上下文激活测试–成功率–平均时长–APN：uninet、uniwap•FTP上下载测试–上下行传输速率–CS占用情况–BLER•WAP测试–WAP首页显示时长DT及CQT测试注重点：•CQT–上载/下载速率－反映用户感受度–时隙占用情况－反映繁忙程度–BLER与CS占用情况－反映无线环境•DT–小区重选间隔–RAU成功率–时隙占用情况–BLER与CS占用情况测试步骤：1、将USB加密狗、手机数据线、手机、GPS连上电脑。

（驱动要安装好）2、打开Pioneer应用程序，建立或打开建立的工程。

3、在测试软件菜单的设置>设备…中进行GPS、手机配置。

一般Device Port端口为Trace端口，A T Port为Modem端口，在System ports info可以识别端口类型，如下图。

7、测试结束后，在菜单—统计里选择相应的记录文件进行统计分析。

测试项目设置：1,GPRS附着成功率。

GPRS附着成功定义为手机发出GPRS Attach Request后收到GPRS Attach Accept信令，目的为测试PDCH分配情况和GPRS附着情况。

GPRS测试一、测试前准备1、新建MODEN控制面板/电话和调制调解器设置2、新建拨号连接控制面板/网络连接/新建连接Cmnet *99***1# Cmwap *99***2#用户名：*99# 密码：*99#二、软件安装Tems3.2三、NET网络测试手机设置：Settings/Datacomm./Data accounts/Edit…/APN/cmnet 网关：WAP services/Profile 1/WAP settings/Gateway/IP settings Connect using:..IP address:10.0.0.172Attach测试1、Tems3.2，连接设备，保存数据2、打开超级终端文件/属性Detach指令:At+cgatt=0Attach指令:At+cgatt=13、测试指标成功率：Attach时延：attach accept－attach request●Pdp测试1、pdp成功率：2、pdp时延：PDP context accept－PDP context request●Ping测试Ping response四、W AP测试手机设置：Settings/Datacomm./Data accounts/Edit…/APN/cmwap 网关：WAP services/Profile 1/WAP settings/Gateway/IP settings Connect using:..IP address:10.0.0.172登陆首页：WAP services/mobile internet清空内存：WAP services/Clear cache。
