铝合金衬塑复合管施工技术交底

一、工程概况1. 工程名称：__________2. 施工单位：__________3. 施工地点：__________4. 施工时间：__________5. 施工内容：衬塑钢管的安装、连接、固定及管道系统调试。

二、安全技术交底目的为确保衬塑钢管安装工程的安全、顺利进行，提高施工质量，特制定本安全技术交底。

三、安全技术交底内容1. 施工人员安全注意事项：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业时，必须系好安全带，并确保安全带固定牢固。

（3）施工人员不得酒后作业，不得疲劳作业。

（4）施工过程中，严禁追逐打闹，确保施工安全。

2. 施工材料及设备安全：（1）衬塑钢管、连接件等材料必须符合国家标准，不得使用过期、不合格的产品。

（2）施工过程中，注意材料的堆放，防止材料滑落伤人。

（3）机械设备操作人员必须持证上岗，确保设备安全运行。

3. 施工工艺及操作安全：（1）施工前，必须熟悉施工图纸，了解施工工艺及操作要求。

（2）管道安装前，检查管道接口是否完好，确保管道安装质量。

（3）管道连接时，注意丝扣连接的紧密程度，防止漏水。

（4）管道固定时，确保固定牢固，防止管道脱落。

（5）管道系统调试过程中，注意检查管道是否存在泄漏现象。

4. 环境保护及文明施工：（1）施工过程中，注意保护施工现场环境，不得乱扔垃圾。

（2）施工人员应保持施工区域整洁，不得在施工现场吸烟。

（3）施工结束后，及时清理施工现场，恢复原状。

四、应急措施1. 事故报告：发生事故时，立即停止施工，保护现场，及时报告相关部门。

2. 人员急救：遇有人员受伤，立即进行现场急救，并拨打急救电话。

3. 环境保护：如发生环境污染事故，立即采取措施，防止环境污染扩大。

五、安全技术交底要求1. 施工单位应将本安全技术交底内容传达到每位施工人员。

2. 施工人员应认真学习安全技术交底内容，确保掌握安全操作规程。

3. 施工过程中，严格执行安全技术交底内容，确保施工安全。

室内给水、排水安装分项工程质量技术交底卡GD2301003□□总承包施工单位中建一局集团建设发展有限公司单位（子单位）工程名称水木一方大厦分部工程建筑给水排水及采暖交底部位室内给水系统日期年月日交底内容交底内容:1、交底内容摘要：给水主干管、立管施工2、管道材质：衬塑钢管3、交底执行标准名称及编号：《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）《给水排水管道工程施工及验收规范》（GB 50268-2008）《建筑给水复合金属管道安装》（10SS411）《室内管道支架及吊架》（03S402）一、施工准备：认真熟悉图纸，根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作。

参看有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与专业工长及监理研究解决。

按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际的安装尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。

（1）材料检验1、衬塑钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

管材及管件均应有出厂合格证。

2、阀门的规格、型号应符合设计要求。

阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

（2）机具准备①机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。

②工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。

③其他：水平尺、线坠、钢卷尺、小线、压力表等。

（3）作业条件1、管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

2、沿管线安装位置的模板及杂物清理干净，支架均以安装牢固，位置正确。

一、交底项目衬塑钢管安装及施工二、交底目的为确保衬塑钢管安装及施工过程中的安全，预防事故发生，提高施工质量，特制定本安全技术交底。

三、适用范围本交底适用于衬塑钢管的安装、施工及验收全过程。

四、交底内容1. 施工准备- 人员准备：施工人员应具备相应的技能和经验，并进行安全教育培训。

- 工具准备：准备好安装衬塑钢管所需的工具，如切割机、扳手、焊机等，并确保工具完好。

- 材料准备：准备好衬塑钢管、连接件、密封材料等材料，并检查其质量。

2. 安全操作规程- 进入施工现场必须佩戴安全帽，系好安全带，穿防滑鞋。

- 高空作业时，必须使用安全带，并做好防护措施。

- 禁止酒后作业、疲劳作业，严禁穿拖鞋、高跟鞋作业。

- 作业现场严禁吸烟，禁止追逐打闹，确保施工环境安全。

- 禁止未经培训的人员操作机械设备。

- 禁止使用损坏或失效的工具、设备。

3. 施工工艺- 确保衬塑钢管的连接质量，采用合适的连接方式，如螺纹连接、法兰连接等。

- 确保衬塑钢管的安装位置准确，避免因安装错误导致管道漏水或损坏。

- 在管道安装过程中，注意保护管道表面，避免划伤或损坏。

- 管道焊接时，确保焊接质量，防止漏焊、虚焊等质量问题。

- 安装完成后，进行管道压力测试，确保管道无泄漏。

4. 安全防护措施- 施工现场设置安全警示标志，提醒施工人员注意安全。

- 设置安全防护设施，如围栏、警示线等，防止人员误入危险区域。

- 对施工人员进行安全教育培训，提高安全意识。

- 定期检查施工现场的安全设施，确保其完好。

五、交底要求1. 施工单位应将本交底内容书面化，并张贴在施工现场显眼位置。

2. 施工人员应认真阅读并掌握本交底内容，并在施工过程中严格执行。

3. 施工单位应定期对施工人员进行安全检查，确保施工安全。

六、附件1. 衬塑钢管安装施工图2. 安全操作规程3. 施工现场安全检查表七、交底人：（签名）八、接受交底人：（签名）九、日期：年月日。

铝合金衬塑PP-R复合管直埋技术说明
铝合金衬塑PP-R
1、铝合金衬PP-R管材管件可直埋
铝合金衬PP-R复合管材中的PP-R管材在常温下具有良好的柔韧性和可挠性、易弯曲；外层铝合金层为6063耐腐蚀铝合金材料，具有良好的延展性，经复合后具有≤12°的挠度，因此可以直埋并在地基发生沉降时不会发生断裂现象。

铝合金衬塑复合管
2、铝合金衬PP-R管材管件直埋方法
铝合金复合管材直埋时，首先要进行防腐处理，阻止土壤中腐蚀性介质对铝合金进行腐蚀，保证管材使用寿命。

处理方法为：在外层进行三油二布防腐处理，即三层沥青、二层玻璃丝布。

铝合金衬塑PP-R复合管
3、直埋与做管沟的成本比较
1）管沟成本
如果利用管沟安装外径为∮160的管材，需做300mm（宽）×500mm（深）的沟槽，里面抹水泥，外覆盖板，总成本为每延长米200元/左右；
2）直埋成本
如果将外径∮160的管材直埋，开挖每延长米10元/左右，做三油二布防腐成本为每延长米30元左右，合计40元左右。

铝合金衬塑复合管的工艺流程铝合金衬塑复合管铝合金衬塑复合管是在传统塑料管材基础上发展起来的新型实用管道，它结合了金属与塑料两种材料的性能优势，确保不透光、卫生性能和耐压性能优越以外，还兼具防冻隔热、保温降噪、耐腐抗震、阻光阻氧、轻质刚性、系统50年免维护等显著特点。

“兴纪龙”牌铝合金衬塑复合管的外层为6063航空航天无缝铝合金管，内层为PP-R/PE-RT/PB管，经预应力复合而成的两层结构的管材。

一、原料及设备铝合金管、PP-R原料、PE-RT原料、PB原料、墨盒等。

无缝铝合金管、内层塑料管通过挤出机挤出成型、阳极氧化池、铝塑物理拉拔机、喷码机等。

二、操作流程1、将6063的铝合金原材料经过铝合金管热挤出机做成无缝圆管，铝合金无缝圆管要符合《GB/T4437.1》要求，尺寸要符合《GB/T4436》要求；然后将做好的铝管放置于阳极氧化池进行阳极氧化处理，阳极氧化厚度平均应不小于10μm，局部膜厚应不小于8μm，阳极氧化过程应按照《GB5237-2008》标准执行。

表面的其他处理也可以根据供需双方共同商量来定，比如可以再铝合金管上做烤漆处理。

内衬PP-R管材2、利用塑料管挤出机把内衬的塑料管挤出来，因为所需要的塑料管的材质不同，因此用的挤出机也有所不同。

如内衬管为PP-R管，那么所做的PP-R管就应该符合《GB/T18742.2-2002》的要求；如果内衬管为PE-RT管，那么所做的PE-RT管就应该符合《GB/T28799.2-2012》的要求；如果所做的内衬管为PB管，那么所做的PB管就应该符合《GB/T19473.2-2004》的要求，生产塑料管过程中对机器温度的控制也特别重要，不同材质对应的温度不同。

比如生产PPR管的温度一般在210-230度。

如果温度设定不对，那么做出的管子很容易就会有气泡。

这样生产出来的管材就不能符合《GB/T18742.2-2002》的要求。

3、将生产好的铝管和塑管放到无尘车间，并将它们穿插在一起，然后经过铝塑物理复合机器的预应力将这两种管牢牢的复合在一起，在这过程中是不需要任何粘合剂的，是完全物理的让这两种管材融合在一起，这样就解决了管材的卫生性能。

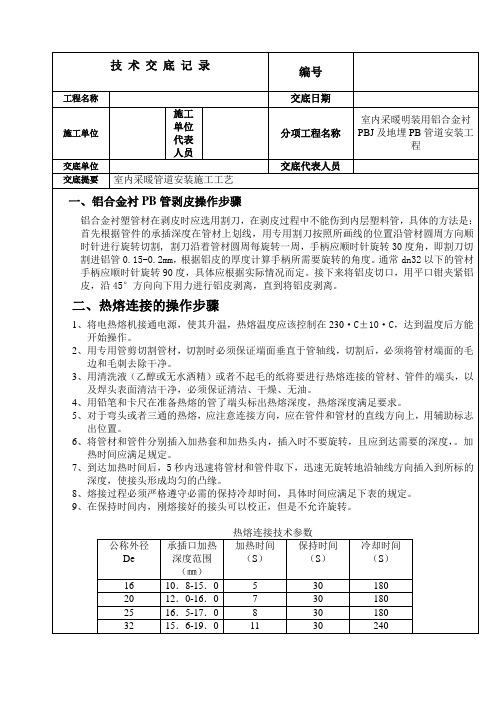

铝合金衬塑PERT复合管安装施工工艺标准1. 适用范围本标准规定了铝合金衬塑PERT复合管及配件的施工要求、施工方法和质量控制标准，本标准适用于室内给水管道采用铝合金衬塑PERT复合管的安装工程。

2. 规范性引用文件《建筑工程施工质量验收统一标准》 GB50300-2013《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002《建筑给水钢塑复合管管道工程技术规程》 CECS125：2001《铝合金衬塑复合管材与管件》 CJ/T321-2010《冷热水用耐热聚乙烯(PE-RT)管道系统》 GB/T 28799-2012《陕西兴纪龙管道有限公司铝合金衬塑管道设计安装技术规程》3. 术语3.1 铝合金衬塑PERT管阻氧型铝合金衬塑PERT复合管，绝热性好，抗紫外线，连接方便可靠，100%阻氧，使用寿命长等特点，一般多用于给水系统。

3.2 热熔连接用专用加热工具加热连接部位，使其熔融后，施压连接成一体的连接方式。

热熔连接方式有热熔承插连接、热熔对接连接等。

3.3 电熔连接由相同的热塑性管道连接时，插入特制的电熔管件，由电熔机具对电熔管件通电，依靠电熔管件内部的电阻丝产生所需的热量进行熔接，冷却后电熔管件和管道连接成一个整体。

4. 施工准备4.1 技术准备4.1.1施工图纸齐全完成，并经图纸会审且由设计单位进行技术交底，形成会审纪要。

4.1.2根据设计交底，编制施工方案，且施工方案已获批准4.1.3 专业施工人员熟悉图纸，熟悉相关国家及行业标准、验收规范等。

4.1.4施工技术人员向施工班组进行技术、安全交底。

4.2 材料准备4.2.1 管材、管件的验收（1）接受管材、管件必须进行验收。

验收内容包括：铝合金衬塑复合管材、管件应有质量检验部门的产品合格证，并应具备卫生、建材等相关部门的认证文件。

（2）验收管材、管件时，应在同一批中抽样，管材和管件的内外壁应光滑平整，无气泡，裂口，裂纹，沙孔，脱皮，凹陷，毛刺和明显的痕迹；管壁颜色一致，无色泽不均，严重缩形和分解变色线。

PP-R塑铝稳态管管道施工技术交底一、施工准备1. 施工技术人员认真熟悉图纸，对图纸中发现的问题及时与项目技术管理人员联系。

安装人员须熟悉PP-R塑铝稳态管的一般性能，掌握必须的操作要点。

2. 在各项预制加工项目开始前，根据设计施工图编制材料计划，将需要的材料、设备等按规格、型号准备好，运至现场。

3. 材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后才能入库，并分别作好标识。

（1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。

（2）管材的端面应垂直于管材的轴线。

管件应完整、无缺损、无变形。

（3）管件和管材不应长期置于阳光下照射，为避免管子在储运时弯曲，堆放应平整。

搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。

（4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使其温度接近施工现场环境温度。

二、管道安安装工艺及要求（一）一般规定1、管道在安装施工前，应具下列条件:a、施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；b、施工方案、施工技术、材料机具供应等能保证正常施工；c、施工人员应经过PP-R塑铝稳态管道安装的技术培训。

2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。

3、不得使用有损坏迹象的材料。

如发现管道质量有异常，应在使用前进行技术鉴定或复检。

4、管道系统安装过程中的开口处应及时封堵。

5、施工安装时应复核冷、热水管压力等级和使用场合。

管道标记应面向外侧，处于显眼位置。

（二）管道敷设安装要点1、装有阀门或手动部件的管道，在阀门和手动部件附近应采取可靠的固定措施；2、方形补偿器的尺寸和安装位置应符合施工图纸要求；固定支架的位置及结构形式应符合设计要求。

3、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De十20mm，宽度为干De＋40～60mm。

铝合金衬塑(ppr pert）复合管规格及管材压力一、工地规格与厂家规格对比二、铝合金衬塑管PE-RT/PP-R 规格及对应压力三、铝合金衬塑(ppr pert）复合管三大核心技术特点：1、表面处理技术铝合金衬塑（ppr pert pb）复合管管件产品的表面处理采用与铝合金外管阳极氧化处理后的铝管表面色彩非常协调的专用高分子树脂材料进行喷涂，专用高分子树脂里面含一定量的抗老化、阻氧剂，喷塑在管件表面上后，除了管件表面的颜色与铝合金外管颜色匹配外，还能对（ppr pert pb）塑料管件本身抗紫外线有一定的屏蔽作用，从而延缓塑料管件的老化使其经久耐用50年以上。

2、预应力复合技术铝合金衬塑（ppr pert pb）复合管采用的物理预应力技术，将具有不同延伸率的两种材料（铝合金金属管和热塑性塑料管）通过预应力复合技术有效地结合起来，同时不改变2种材料的物理性能，有效地解决了塑料管和铝合金管不同材料在复合应用中的兼容性、密封性；经预应力复合后形成的复合管材，在两种材质的结合面，通过合理的参数设计，获得层间结合强度，使整个复合管材在冷缩、热胀上体现一致性，其铝合金衬塑复合管的线膨胀系数只有纯塑料管材的1/5左右。

在刚度、强度上，铝合金衬塑复合管材比单一的材料（铝合金管或塑料管）性能更加优异。

3、阳极氧化技术铝合金衬塑（ppr pert pb）复合管外层铝管如不经阳极氧化处理会产生严重的腐蚀，因此必须从根本上解决防腐问题来提高防护性、装饰性和实用功能性，做电化学处理（阳极氧化工艺）目前国内铝的阳极氧化技术是应用广与成功的技术，在铝合金管表面阳极氧化，形成一层较为致密的氧化膜（三氧化二铝），平均膜厚达10μm以上（CJ/T321-2010标准）。

该工艺氧化膜表面层仍存在一定的空隙，因此，必须进一步通过封孔技术，有效的在氧化膜空隙之间修补、弥合，达到铝管表面氧化膜层的附着。
