光栅编码器

光栅编码器工作原理
光栅编码器是一种常见的位置检测设备，它的工作原理基于光学原理和编码技术。

光栅编码器由光源、光栅和光电检测器组成。

在光栅编码器中，光源发出一束光线，经过光栅后形成多个光斑。

光栅是由一系列等距的透明带和不透明带组成的，其中透明带和不透明带的宽度相等。

这些光斑会随着光栅的移动而在目标表面上产生移动。

当被测物体移动时，光斑的位置也会随之改变。

光电检测器位于光栅的反面，它能够测量到光斑的位置。

光电检测器通常采用光敏元件，例如光电二极管或光电二极管阵列，来转换光信号为电信号。

当光斑在光电检测器上移动时，光电检测器会产生一系列的电脉冲。

这些电脉冲的频率和相位与光斑的位置密切相关。

经过合适的信号处理和计数器，可以得到被测物体的准确位置。

光栅编码器的分辨率取决于光栅的线数。

线数越多，分辨率越高。

一般来说，光栅编码器的分辨率可以达到非常高的数值，能够满足大多数精密定位和测量应用的要求。

除了位置测量，光栅编码器还可以用于速度测量和运动控制系统中的位置反馈。

它具有高精度、高分辨率、快速响应和良好的环境适应能力等优点，广泛应用于数控机床、自动化设备、机器人等领域。

光栅与编码器介绍位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。

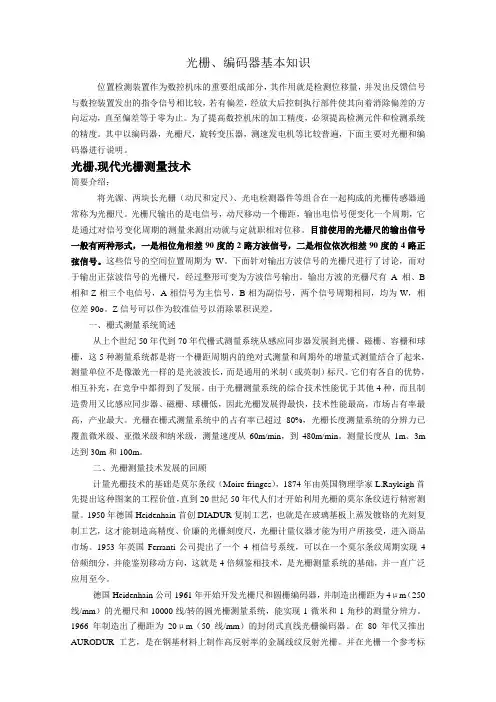

光栅、编码器基本知识位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。

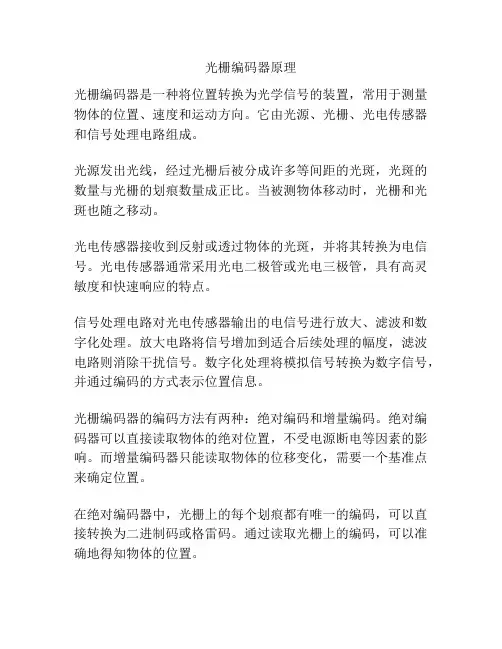

光栅编码器原理
光栅编码器是一种将位置转换为光学信号的装置，常用于测量物体的位置、速度和运动方向。

它由光源、光栅、光电传感器和信号处理电路组成。

光源发出光线，经过光栅后被分成许多等间距的光斑，光斑的数量与光栅的划痕数量成正比。

当被测物体移动时，光栅和光斑也随之移动。

光电传感器接收到反射或透过物体的光斑，并将其转换为电信号。

光电传感器通常采用光电二极管或光电三极管，具有高灵敏度和快速响应的特点。

信号处理电路对光电传感器输出的电信号进行放大、滤波和数字化处理。

放大电路将信号增加到适合后续处理的幅度，滤波电路则消除干扰信号。

数字化处理将模拟信号转换为数字信号，并通过编码的方式表示位置信息。

光栅编码器的编码方法有两种：绝对编码和增量编码。

绝对编码器可以直接读取物体的绝对位置，不受电源断电等因素的影响。

而增量编码器只能读取物体的位移变化，需要一个基准点来确定位置。

在绝对编码器中，光栅上的每个划痕都有唯一的编码，可以直接转换为二进制码或格雷码。

通过读取光栅上的编码，可以准确地得知物体的位置。

在增量编码器中，光栅的划痕数量通常是固定的，但每个划痕的编码不同。

通过对比两个相邻时刻的编码，可以计算出物体的位移变化。

增量编码器一般结合使用两个光电传感器，可以确定物体的运动方向。

总的来说，光栅编码器通过将物体的位置转换为光学信号，实现对位置、速度和运动方向的测量。

在工业自动化、机器人、数控机床等领域具有广泛的应用。

伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。

它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。

伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。

伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。

这些类型的选择取决于应用的要求和性能需求。

以下是几种常见的伺服电机编码器类型。

1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。

它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。

光电式编码器通过测量光照变化来确定电机的位置和速度。

这种类型的编码器具有较高的分辨率和精度。

2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。

它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。

磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。

3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。

它通常由光源、光栅条和光敏元件组成。

光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。

光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。

4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。

它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。

绝对式编码器适用于需要准确控制和定位的应用。

伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。

对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。

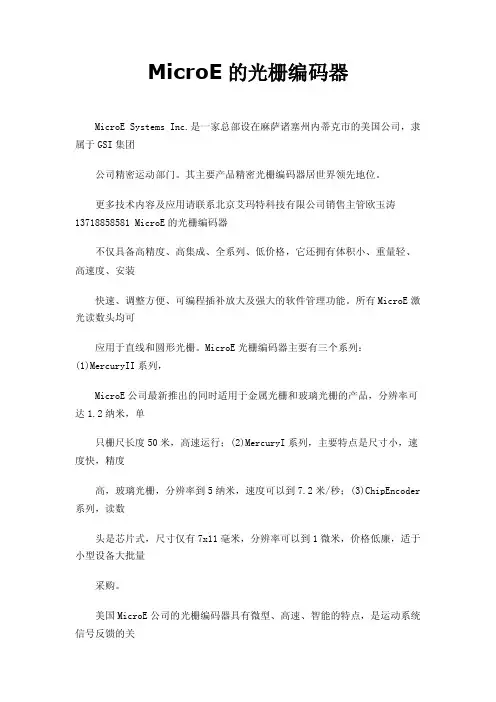

MicroE的光栅编码器MicroE Systems Inc.是一家总部设在麻萨诸塞州内蒂克市的美国公司，隶属于GSI集团公司精密运动部门。

其主要产品精密光栅编码器居世界领先地位。

更多技术内容及应用请联系北京艾玛特科技有限公司销售主管欧玉涛137******** MicroE的光栅编码器不仅具备高精度、高集成、全系列、低价格，它还拥有体积小、重量轻、高速度、安装快速、调整方便、可编程插补放大及强大的软件管理功能。

所有MicroE激光读数头均可应用于直线和圆形光栅。

MicroE光栅编码器主要有三个系列：(1)MercuryII系列，MicroE公司最新推出的同时适用于金属光栅和玻璃光栅的产品，分辨率可达1.2纳米，单只栅尺长度50米，高速运行；(2)MercuryI系列，主要特点是尺寸小，速度快，精度高，玻璃光栅，分辨率到5纳米，速度可以到7.2米/秒；(3)ChipEncoder 系列，读数头是芯片式，尺寸仅有7x11毫米，分辨率可以到1微米，价格低廉，适于小型设备大批量采购。

美国MicroE公司的光栅编码器具有微型、高速、智能的特点，是运动系统信号反馈的关键部件。

配备特有的智能软件，可以实现对编码器输出频率、分辨率的可编程控制，辅助编码器产品的安装调试，其分辨率范围从5μm到1.2nm，行程最长50米，能够实现用同一个读数头读取圆光栅、直线光栅、金属光栅和玻璃光栅，使用方便。

所有光栅都有零位信号输出，MII系列更具备粘贴式的左右限位，减小安装空间和节约成本。

MicroE公司编码器系列是光栅编码器产品微型化、智能化、高速化的典范。

独特的PuerPrecision光学系统、SmartPrecision电子细分系统和SmartPrecision软件，保证了MicroE编码器多功能和高性能的特性。

MicroE编码器产品现有MercuryII系列、Mercury系列、ChipEncoder系列和DRC系列。

光电编码器的工作原理光电编码器是一种常见的位置传感器，通常用于测量旋转或线性运动的位置和速度。

它利用光电效应将光信号转换为电信号，从而实现位置和速度的测量。

本文将介绍光电编码器的基本原理、分类、应用和发展趋势。

一、光电编码器的基本原理光电编码器由光电传感器和光栅盘（或光纤光栅）两部分组成。

光电传感器通常采用光电二极管或光敏电阻等光电元件，用于将光信号转换为电信号。

光栅盘是一种具有透明和不透明区域的圆盘，它通过旋转或线性运动来改变透明和不透明区域的位置，从而产生光脉冲。

光栅盘的透明和不透明区域可以是等宽度的，也可以是不等宽度的，这取决于光电编码器的分辨率要求。

光电编码器的工作原理可以分为两种基本类型：增量式和绝对式。

增量式光电编码器通过检测光栅盘的旋转或线性运动，产生一个脉冲序列，每个脉冲对应一个固定的角度或距离。

这个脉冲序列可以用来计算位置和速度。

增量式光电编码器通常具有高分辨率和高速度，但不能直接确定绝对位置。

绝对式光电编码器通过光栅盘上的编码信息，可以直接确定光栅盘的绝对位置。

这些编码信息可以是二进制码、格雷码或绝对码。

绝对式光电编码器通常具有高精度和高可靠性，但价格较高。

二、光电编码器的分类根据光栅盘的类型，光电编码器可以分为光栅式和光纤光栅式两种。

光栅式光电编码器的光栅盘是一个圆盘，通常由玻璃或金属制成。

光栅盘上的光栅通常是一系列等宽度的透明和不透明区域，可以通过光学显微镜观察。

光栅式光电编码器通常具有高分辨率和高精度，但需要较高的制造成本和安装精度。

光纤光栅式光电编码器的光栅盘是一个由光纤组成的线性结构，通常由光纤束和衬套组成。

光纤光栅式光电编码器的光栅通常是一系列等宽度的透明和不透明区域，可以通过光学显微镜观察。

光纤光栅式光电编码器通常具有较低的制造成本和安装精度，但分辨率和精度较低。

三、光电编码器的应用光电编码器广泛应用于机械、自动化、航空、航天、轨道交通、医疗等领域。

以下是一些典型的应用场景：1、机床和机器人的位置和速度控制。

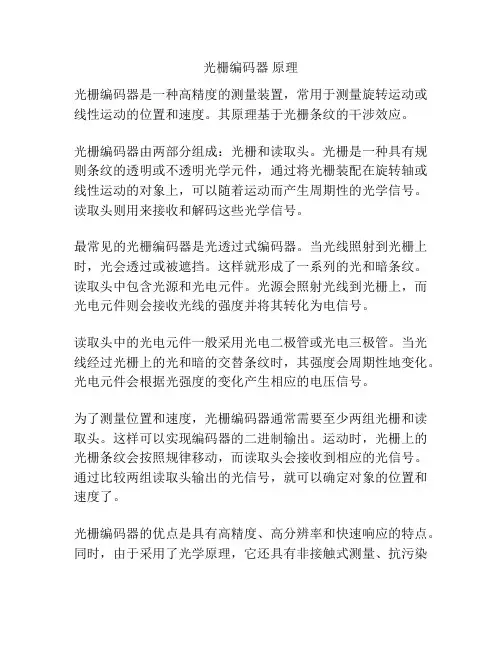

光栅编码器原理
光栅编码器是一种高精度的测量装置，常用于测量旋转运动或线性运动的位置和速度。

其原理基于光栅条纹的干涉效应。

光栅编码器由两部分组成：光栅和读取头。

光栅是一种具有规则条纹的透明或不透明光学元件，通过将光栅装配在旋转轴或线性运动的对象上，可以随着运动而产生周期性的光学信号。

读取头则用来接收和解码这些光学信号。

最常见的光栅编码器是光透过式编码器。

当光线照射到光栅上时，光会透过或被遮挡。

这样就形成了一系列的光和暗条纹。

读取头中包含光源和光电元件。

光源会照射光线到光栅上，而光电元件则会接收光线的强度并将其转化为电信号。

读取头中的光电元件一般采用光电二极管或光电三极管。

当光线经过光栅上的光和暗的交替条纹时，其强度会周期性地变化。

光电元件会根据光强度的变化产生相应的电压信号。

为了测量位置和速度，光栅编码器通常需要至少两组光栅和读取头。

这样可以实现编码器的二进制输出。

运动时，光栅上的光栅条纹会按照规律移动，而读取头会接收到相应的光信号。

通过比较两组读取头输出的光信号，就可以确定对象的位置和速度了。

光栅编码器的优点是具有高精度、高分辨率和快速响应的特点。

同时，由于采用了光学原理，它还具有非接触式测量、抗污染
和可靠性高的特点。

因此，光栅编码器广泛应用于工业自动化、机械加工和精密测量等领域。

编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。

要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。

编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。

一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。

在一圈里，每个位置的输出代码的读数是唯一的；　因此，当电源断开时，绝对型编码器并不与实际的位置分离。

如果电源再次接通，那么位置读数仍是当前的，有效的；　不像增量编码器那样，必须去寻找零位标记。

现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。

光栅编码器工作原理
光栅编码器是一种基于光栅原理的测量设备，用于测量物体的位置和运动。

它的工作原理主要包括光栅、光源、接收器和信号处理等几个关键组成部分。

1.光栅：光栅是一个具有周期性光透过和阻挡区域的光学元件。

它通常由许多平行的透光区和阻挡区组成，透光区和阻挡区的宽度相等。

光栅的周期性结构决定了每个光栅单元的尺寸。

2.光源：通常使用光源（例如激光二极管）发出一束平行的光线，并通过透射透过光栅。

光线经光栅后将被分为不同的相位。

3.接收器：接收器位于光栅的另一侧，用于接收透过光栅的光线。

接收器通常包括多个光电二极管或光敏电阻。

当光线照射到接收器上时，光电二极管或光敏电阻产生电信号。

4.信号处理：接收器输出的电信号经过信号处理电路进行放大
和滤波等处理。

然后，通过解码器将处理后的信号转换为数字脉冲信号。

这些数字脉冲信号可以表示物体的位置，例如线性位置或旋转角度。

光栅编码器利用光栅的周期性结构和光信号的相位差来测量物体的位置和运动。

通过测量输出信号的相位差，可以计算出物体相对于原始位置的位移。

光栅编码器具有高分辨率、高精度、高可靠性和较快的响应速度，广泛应用于机械加工、自动化控制、医疗设备等领域。

光栅编码器用途
光栅编码器是一种用于测量角度、位置和运动的装置。

它通过光栅条图案和光传感器进行工作。

光栅编码器的用途包括但不限于以下几个方面：
1. 位置测量：光栅编码器可以确定物体的位置和运动。

它可以精确地测量位置，通常用于机械加工、自动化控制系统和机器人操作等领域。

2. 转动角度测量：光栅编码器可以测量旋转物体的角度。

它可以用于航空航天、船舶、汽车、工业设备等需要准确测量角度的工程项目中。

3. 运动控制：光栅编码器可以用于控制机械或电气设备的运动。

它可以提供准确的位置反馈，并与控制系统配合使用，实现精确的运动控制。

4. 速度测量：光栅编码器可以测量物体的速度，尤其是旋转物体的角速度。

它广泛应用于工业自动化和运动控制领域。

总之，光栅编码器通过光栅图案和光传感器提供高精度和高分辨率的角度、位置和运动测量。

它在工业、航空航天、导航、自动化控制等领域具有重要的应用价值。

光栅编码器原理
光栅编码器是一种非接触式的测量设备，主要用于测量物体的位置、速度和位移。

它的工作原理基于光学和数字信号处理技术。

光栅编码器的主要组成部分包括光源，光栅条，检测单元和信号处理单元。

1. 光源：光源通常使用发射二极管或激光二极管，通过发射出的光源来照射光栅条。

2. 光栅条：光栅条是由一系列平行的透明和不透明条纹组成的。

光栅条可以分为增量式光栅和绝对式光栅两种类型。

增量式光栅通过周期性变化的光栅条纹来测量相对运动，绝对式光栅则通过唯一的编码模式来测量绝对位置。

3. 检测单元：检测单元通常由光电二极管或光电三极管组成，用于接收由光栅条反射或透射回来的光信号。

当光线照射到透明部分时，光电二极管将产生较大的电流或电压输出，而当光线照射到不透明部分时，光电二极管将产生较小的电流或电压输出。

4. 信号处理单元：信号处理单元将光电二极管或光电三极管产生的电流或电压信号转换为数字信号。

通常使用反相器、比较器和计数器等电子元件进行信号处理。

通过对计数器计数值的读取与计算，可以确定物体的位置、速度和位移。

总的来说，光栅编码器通过使用光栅条和光电检测单元来测量物体的位置和运动，并通过信号处理单元将光信号转换为数字信号，实现高精度的测量。

它具有高分辨率、高灵敏度、长寿命和抗干扰能力强等优点，在机械加工、机器人控制、自动化生产等领域得到广泛应用。

光栅绝对值原理编码器光栅编码器原理一、概述光栅编码器是一种高精度的位置测量设备，它通过光电检测技术实现对物体位置的测量。

光栅编码器具有分辨率高、精度高、稳定性好等优点，广泛应用于机床、印刷机、数控机床等领域。

二、光栅编码器原理1. 光栅板原理光栅板是一种由透明和不透明条纹交替组成的玻璃或金属板。

当光线通过光栅板时，会发生衍射现象，使得出射光线呈现出干涉条纹图案。

2. 光电检测原理当干涉条纹图案经过一个光电检测器时，会产生电压信号。

这个信号的大小与干涉条纹图案中亮度和暗度的变化有关。

3. 绝对值编码器原理绝对值编码器是一种能够直接读取物体位置信息的编码器。

它采用多个不同位数的二进制代码来表示物体位置信息，并且每个代码都只表示一个特定位置。

4. 原理编码器原理原理编码器是一种能够通过计算物体位置的变化来确定物体位置信息的编码器。

它采用两个不同位数的二进制代码来表示物体位置信息，其中一个代码表示当前位置，另一个代码表示位置变化量。

三、光栅编码器分类1. 依据分辨率分类光栅编码器可以分为低分辨率、中分辨率和高分辨率三种类型。

低分辨率光栅编码器的分辨率在几十微米左右，适用于一些对精度要求不高的应用场合；中分辨率光栅编码器的分辨率在几微米到十几微米之间，适用于一些对精度要求比较高的应用场合；高分辨率光栅编码器的分辨率可以达到亚微米级别，适用于对精度要求极高的应用场合。

2. 依据测量方式分类光栅编码器可以按照测量方式分为增量式和绝对式两种类型。

增量式光栅编码器只能测量物体移动距离，不能直接读取物体位置信息；绝对式光栅编码器则可以直接读取物体位置信息，并且具有快速定位和自动复位等功能。

四、应用领域光栅编码器广泛应用于机床、印刷机、数控机床等领域。

在机床加工中，光栅编码器可以实现对加工精度的控制和提高，从而提高产品质量和生产效率。

在印刷机中，光栅编码器可以实现对印刷品的位置精度和色彩精度的控制和提高，从而提高印刷品的质量。

发格圆光栅和编码器
发光栅和编码器是两种常见的传感器设备，它们在工业自动化、机器人技术、医疗设备等领域中起着重要作用。

首先，让我们来谈谈发光栅。

发光栅是一种光学传感器，通常
由光源和接收器组成。

它们通过发射光束并检测光束的反射或透射
来检测物体的位置、形状或运动。

发光栅可以用于测量物体的位置、检测物体的存在或不存在、检测物体的运动方向和速度等。

在工业
自动化中，发光栅常用于安全光栅，用于检测人员或物体是否进入
了危险区域，以便触发相应的安全措施。

接下来是编码器。

编码器也是一种位置传感器，它能够将物体
的位置或运动转换成电子信号。

编码器通常分为旋转编码器和线性
编码器两种类型。

旋转编码器用于测量旋转运动，常见的应用包括
电机控制、机械臂定位等；而线性编码器则用于测量直线运动，常
见的应用包括数控机床、印刷机械等。

编码器通过测量物体的位置
和速度，可以提供精准的位置反馈，从而实现精密控制和定位。

总的来说，发光栅和编码器都是重要的传感器设备，它们在工
业和科技领域中发挥着关键的作用，帮助实现自动化控制、精密定
位和安全监测等功能。

希望这个回答能够全面地介绍这两种传感器设备。

光栅尺和编码器的区别下面将详细探讨光栅尺和编码器的区别。

首先，我们将介绍两者的基本概念，然后通过比较它们的特性和应用来展示它们的差异。

一、基本概念1、光栅尺：光栅尺是一种利用光栅和光电检测技术进行测量或位置反馈的装置。

其工作原理是利用一对相对移动的光栅，通过测量光栅的相对位移来计算物体的位置或位移。

2、编码器：编码器是一种用于测量旋转角度或位置的装置。

它通过读取旋转编码器的脉冲数来测量旋转角度或位置。

编码器可以用于许多不同的应用，例如电机控制、机器人定位等。

二、特性比较1、分辨率：光栅尺的分辨率通常高于编码器。

由于光栅尺采用高精度光栅，其分辨率可以非常高，达到微米甚至纳米级别。

而编码器的分辨率通常较低，一般只有几十到几百个脉冲。

2、线性度：光栅尺的线性度通常优于编码器。

由于光栅尺采用一对相对移动的光栅，其测量结果不受机械误差的影响，因此其线性度很高。

而编码器的线性度受限于编码器的设计以及使用环境的影响，可能会有一些误差。

3、环境适应性：光栅尺对环境的变化较为敏感，例如温度、湿度和机械振动等，这些因素都可能影响光栅尺的测量精度。

而编码器对环境的变化不太敏感，因此更适合在恶劣环境下使用。

4、成本：一般来说，光栅尺的成本高于编码器。

光栅尺需要精密加工和制造，而且需要高质量的光电检测器。

编码器虽然也需要一定程度的加工和制造，但其结构相对简单，成本较低。

三、应用比较1、测量与反馈控制：在测量和反馈控制方面，光栅尺是一种常见的位置传感器。

它被广泛应用于各种高精度测量和反馈控制应用中，例如机床、运动控制系统等。

编码器则通常用于电机控制和机器人定位等应用中，通过读取编码器的脉冲数来控制电机的旋转角度或位置。

2、速度和位置控制：在速度和位置控制方面，编码器和光栅尺都可以使用。

但是，由于编码器的线性度和精度较低，它通常被用于低精度应用中，例如速度控制或简单位置控制。

而光栅尺则更适合高精度应用，例如高速运动控制系统或精密加工设备。

绝对值编码器的工作原理绝对值编码器是一种用于测量旋转或线性运动的装置，它能够提供精确的位置信息。

在本文中，我们将详细介绍绝对值编码器的工作原理，包括其构造、工作方式和应用。

一、构造绝对值编码器通常由光学传感器和光栅盘两部分组成。

光学传感器由光源和光电二极管阵列组成，用于接收光栅盘上的光信号。

光栅盘是一个圆形或线性的透明介质，上面刻有一系列等距的光栅条纹。

二、工作方式当光源照射到光栅盘上时，光栅条纹会阻挡或透过光线，形成光信号。

光电二极管阵列会接收到这些光信号，并将其转化为电信号。

根据光栅盘上的光栅条纹数量和结构，光电二极管阵列可以确定位置的绝对值。

绝对值编码器的工作方式分为两种类型：光栅编码器和磁栅编码器。

1. 光栅编码器光栅编码器使用光栅盘上的光栅条纹来确定位置。

光电二极管阵列会将光信号转化为电信号，并将其传输到解码器。

解码器会将电信号转化为二进制码，以表示位置的绝对值。

由于光栅编码器具有较高的分辨率和精度，因此在需要高精度测量的应用中广泛使用。

2. 磁栅编码器磁栅编码器使用磁性材料制成的磁栅盘来确定位置。

磁栅盘上的磁栅条纹会产生磁场变化，光电二极管阵列会接收到这些变化，并将其转化为电信号。

解码器会将电信号转化为二进制码，以表示位置的绝对值。

磁栅编码器具有较高的耐用性和抗干扰能力，因此在工业环境中广泛应用。

三、应用绝对值编码器在许多领域中都有广泛的应用，包括机械工程、自动化控制、医疗设备等。

1. 机械工程在机械工程领域，绝对值编码器常用于测量旋转轴的角度和线性导轨的位置。

通过准确测量位置，可以实现精确的定位和控制，提高机械系统的性能和效率。

2. 自动化控制在自动化控制系统中，绝对值编码器用于测量机器人和CNC机床的位置。

通过实时监测位置信息，可以实现高精度的运动控制和路径规划，提高自动化系统的精度和稳定性。

3. 医疗设备在医疗设备中，绝对值编码器常用于X射线机、CT扫描仪等设备的运动控制和位置测量。

编码器和光栅尺不同步的原因编码器和光栅尺是机械加工中常用的测量工具，它们都可以用来测量物体的位置和运动状态。

然而，在实际应用中，我们有时会发现编码器和光栅尺的测量结果不同步，这会导致机器的精度下降，甚至出现故障。

那么，编码器和光栅尺不同步的原因是什么呢？首先，我们需要了解编码器和光栅尺的工作原理。

编码器是一种通过测量旋转或线性运动来确定位置的传感器。

它通常由一个光电传感器和一个旋转或线性编码盘组成。

当编码盘旋转或移动时，光电传感器会检测到编码盘上的光栅条纹，并将其转换为数字信号输出。

光栅尺也是一种测量位置和运动状态的传感器，它由一个光栅条纹和一个读头组成。

当物体移动时，光栅条纹会通过读头被检测到，并转换为数字信号输出。

那么，为什么编码器和光栅尺的测量结果会不同步呢？一种可能的原因是机械结构的松动或变形。

由于机械部件的松动或变形，编码器和光栅尺的测量位置可能会发生偏移，导致测量结果不同步。

此外，机器的振动和冲击也可能会导致编码器和光栅尺的测量结果不同步。

在机器运行时，振动和冲击会使机械部件发生微小的位移，从而影响编码器和光栅尺的测量结果。

另一个可能的原因是信号处理电路的故障。

编码器和光栅尺的测量结果需要经过信号处理电路进行处理和放大，然后才能输出到控制系统中。

如果信号处理电路出现故障，就会导致编码器和光栅尺的测量结果不同步。

此外，信号处理电路的干扰和噪声也可能会影响编码器和光栅尺的测量结果。

最后，编码器和光栅尺的不同步还可能与控制系统的参数设置有关。

控制系统需要根据编码器和光栅尺的测量结果来控制机器的运动，如果控制系统的参数设置不正确，就会导致编码器和光栅尺的测量结果不同步。

例如，如果控制系统的采样周期设置过长，就会导致编码器和光栅尺的测量结果滞后，从而影响机器的精度和稳定性。

综上所述，编码器和光栅尺不同步的原因可能与机械结构的松动或变形、信号处理电路的故障、振动和冲击以及控制系统的参数设置有关。

光栅尺和编码器介绍-精品2020-12-12【关键字】情况、方法、动力、前提、空间、领域、质量、问题、系统、现代、透明、快速、执行、保持、统一、发展、建立、提出、发现、规律、特点、位置、关键、稳定、理想、基础、需要、环境、工程、能力、载体、方式、作用、增量、结构、水平、速度、关系、设置、形成、满足、严格、保证、调整、完善、取决于、方向、实现、提高、转变、中心位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。
