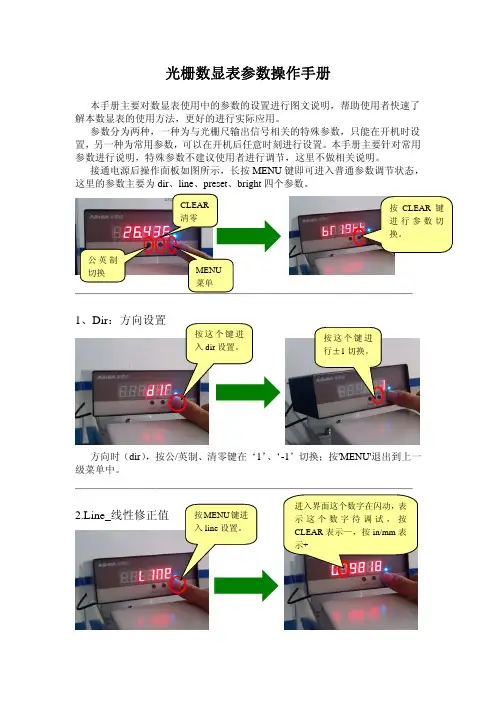

光栅数显表参数操作手册本手册主要对数显表使用中的参数的设置进行图文说明，帮助使用者快速了解本数显表的使用方法，更好的进行实际应用。

参数分为两种，一种为与光栅尺输出信号相关的特殊参数，只能在开机时设置，另一种为常用参数，可以在开机后任意时刻进行设置。

本手册主要针对常用参数进行说明，特殊参数不建议使用者进行调节，这里不做相关说明。

接通电源后操作面板如图所示，长按MENU键即可进入普通参数调节状态，这里的参数主要为dir、line、preset、bright四个参数。

1、Dir：方向设置方向时（dir），按公/英制、清零键在‘1’、‘-1’切换；按'MENU'退出到上一级菜单中。

2.Line_线性修正值范围为0～9.99999，有6个位，每个位单独设定；按IN/MM、CLEAR 键实现‘+’、‘-’操作；按MENU进行位之间的切换，当调节到最后一位数字无跳动时，按MENU即退出，调节完成。

——————————————————————————————————3.bright_亮度在设定显示亮度（bright），按IN/MM、CLEAR实现‘+’、‘-’操作；显示亮度为5～16；—————————————————————————————4.preset_预设值预设值范围为-99.999～+99.999，都有6个位，按IN/MM、CLEAR键实现‘+’、‘-’操作；按MENU进行位之间的切换，当调节到最后一位数字无跳动时，按MENU 即退出，调节完成。

位移计算参考公式显示的位移值=光栅实际位移值*线性修正值+预设值。

备注：1.下表对常用参数的推荐值，希望能更好的帮助到使用者。

名称推荐值备注line 1.0090通过我司标准量块校准，微调后测量效果更精确。

dir+一般为正方向bright 5视觉柔和，易观察preset00.000配备ASIDA 设备，此处必须设置为2.测量说明，为了更好的保证测量效果，气压的大小和稳定性是一个很关键的因素，建议气压值在0.075mpa 左右。

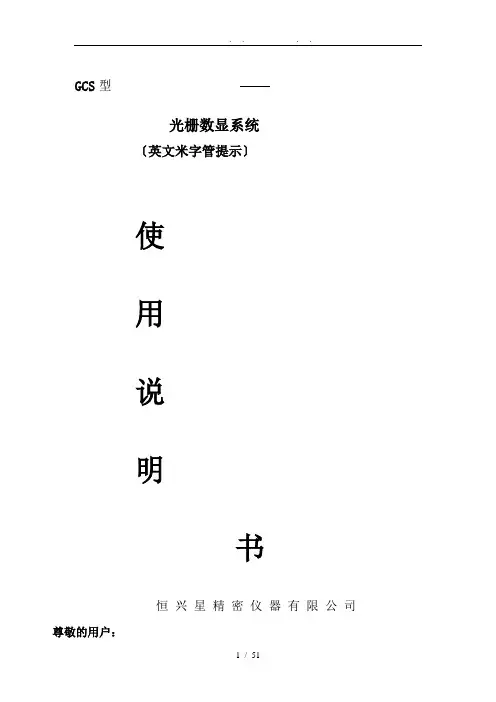

GCS型光栅数显系统〔英文米字管提示〕使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精细测量仪器必不可少的装置。

本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。

应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。

最适合刚使用操作的新手，对于熟练得操作者更是得心应手。

要想了解有关的细节请详细阅读使用说明书。

安全考前须知：打开产品包装，取出箱数显表与电子尺相接，然后插上电源检查显示是否正常。

①开箱后检查外观是否完好，假设有故障应立即联系本公司销售部，切勿自行拆卸维修。

②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。

三芯电源插座地线一定要接地牢靠。

③用户不可以自行打开机壳修理，表有很高压电源以免造成人员伤害。

④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。

⑤平时不用时请关闭电源，可延长本产品使用时间。

⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表电源，给用户带来不必要的损失。

日常维护：①每天下班时，清洁时请关闭电源。

②用干布或毛刷擦拭数显表或电子尺防护外壳。

③不能用甲苯或乙醇清洗外壳。

④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。

承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。

面板按键说明GCS-900 目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI〔寻找师傅零位〕 (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)根本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。

第一章概述我公司生产的CT-M50C型光栅式指示表检定仪是光机电一体化的高科技产品。

它采用了当代最新的机械及电子技术，具有高精度、高效率、低成本、操作灵活、使用方便以及自动化程度高等特点，性能远远优于国内外同类产品。

光栅式指示表检定仪操作简单，功能齐全，独特美观的一体化外型设计，强构紧凑可靠，使用安全方便，更具完备的实用功能。

仪器有多种不同型号及附件可供选择，以满足各种特殊要求，如计算机接口、公英制转换、大量程表检定、数显表和钮簧表检定等。

该仪器紧跟国家计量检定规程，完全符合国家检定规程要求。

仪器采用最新软硬件技术，进行人性化设计，对操作者的实际操作情况加以仔细考虑，对于每一位刚接触本仪器的操作者来讲，只需三十分钟可学会，而且仪器操作界面良好，使用十分方便。

检定过程采用人工智能化的方法，操作者只需装好被检表，选定该表的类型和其它信息后就可开始检定，检定结束后自动显示结果和打印检定数据。

(CT-M50C 型)第二章工作原理及基本构造2．1 工作原理CT-M50C 型光栅式指示表检定仪采用了最新的光电及机械电子技术，位移标准采用光栅技术，具有高精度、高效率、操作灵活、使用方便等特点。

采用液晶显示及菜单设置，使检定方便快捷，操作方便。

仪器紧跟国家计量检定规程，并根据国家规程改动免费及时升级。

本检定仪检定符合国家计量检定规程：JJG34-2008 （指示表），JJG35-2006 （杠杆表），JJF1102-2003 （内径表）和JJG379-2009（大量程百分表）等。

2．2 基本构造该仪器主要由光栅位移传感器、电子测控箱及微型打印机三大部分组成。

①光栅位移传感器：由光栅尺和电路处理板组成。

光栅位移传感器在位移发生变化时，产生的莫尔条纹经电路放大、采样、A/D 转化为数字位移。

②电子测控箱：由微处理器和驱动装置组成，此系统把光栅传感器模块输出的信号接收后并人工控制位移的前进后退，并把标准位移等数据显示在LCD 液晶上。

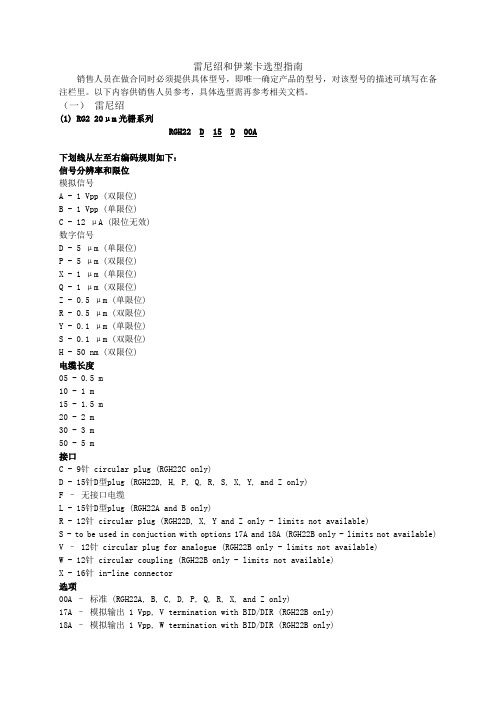

雷尼绍和伊莱卡选型指南销售人员在做合同时必须提供具体型号，即唯一确定产品的型号，对该型号的描述可填写在备注栏里。

以下内容供销售人员参考，具体选型需再参考相关文档。

（一）雷尼绍(1)RG2 20μm光栅系列RGH22 D 15 D 00A下划线从左至右编码规则如下：信号分辨率和限位模拟信号A - 1 Vpp (双限位)B - 1 Vpp (单限位)C - 12 μA (限位无效)数字信号D - 5 μm (单限位)P - 5 μm (双限位)X - 1 μm (单限位)Q - 1 μm (双限位)Z - 0.5 μm (单限位)R - 0.5 μm (双限位)Y - 0.1 μm (单限位)S - 0.1 μm (双限位)H - 50 nm (双限位)电缆长度05 - 0.5 m10 - 1 m15 - 1.5 m20 - 2 m30 - 3 m50 - 5 m接口C - 9针 circular plug (RGH22C only)D - 15针D型plug (RGH22D, H, P, Q, R, S, X, Y, and Z only)F –无接口电缆L - 15针D型plug (RGH22A and B only)R - 12针 circular plug (RGH22D, X, Y and Z only - limits not available)S - to be used in conjuction with options 17A and 18A (RGH22B only - limits not available) V – 12针 circular plug for analogue (RGH22B only - limits not available)W - 12针 circular coupling (RGH22B only - limits not available)X - 16针 in-line connector选项00A –标准 (RGH22A, B, C, D, P, Q, R, X, and Z only)17A –模拟输出 1 Vpp, V termination with BID/DIR (RGH22B only)18A –模拟输出 1 Vpp, W termination with BID/DIR (RGH22B only)20A - 3-state error annunciation (RGH22D, P, Q, R, X and Z only)61A - 20 MHz customer clock, (RGH22Y, S, and H only)62A - 10 MHz customer clock, (RGH22Y, S, and H only)63A - 5 MHz customer clock, (RGH22Y, S, and H only)(2) RG4 40μm光栅系列RGH41 B 15 L 00A下划线从左至右编码规则如下：信号分辨率和限位模拟输出A - 1 Vpp (双限位version)B - 1 Vpp (单限位version)数字输出T - 10 μmD - 5 μmG - 2 μmX - 1 μmN - 0.4 μmW - 0.2 μmY - 0.1 μmH - 50 nm电缆长度05 - 0.5 m10 - 1 m15 - 1.5 m30 - 3 m50 - 5 m接口D - 15针D型 plug (RGH41D, G, H, N, T, W, X and Y only)F –无接口电缆L - 15针D型plug (RGH41A and B only)S - to be used in conjunction with option 17A and 18A (RGH41B only -limits not available) V - 12针 circular plug for analogue (RGH41B only - limits not available)W – 12针 circular coupling (RGH41B only - limits not available)X – 16针 in-line connector选项00A–模拟输出 1 Vpp (RGH41A and B only)03A–数字输出, 单限位, differential alarm signal (RGH41D, G, T and X only)04A-数字输出, 单限位, 3 state alarm signal (RGH41D, G, T and X only)05A-数字输出, 双限位, single ended alarm signal (RGH41D, G, T and X only)06A-数字输出, 双限位, 3 state alarm signal (RGH41D, G, T and X only)17A–模拟输出 1 Vpp, V termination with BID/DIR (RGH41B only)18A-模拟输出1 Vpp, W termination with BID/DIR (RGH41B only)61–20 MHz customer clock (RGH41H, N, W and Y only)62–10 MHz customer clock (RGH41H, N, W and Y only)63–5 MHz customer clock (RGH41H, N, W and Y only)（二）伊莱卡产品（1）GS212光栅尺C 1 2 0-5 B –xxxx下划线从左至右编码规则如下选项：D=数显(±10um Accuracy)； C=数控(±5um Accuracy)信号输出方式：1=RS422； 2=1Vpp； 3=11uA(DRO only)气压过滤：2=无气压； 3=有气压接口形式： 0=EMS 9D 带铠装； A=EMS 9D 无铠装，PUR（***较常用）3=Acu-rite 9D with armour； A=Acu-rite 9D with PUR4=Fanuc Honda with armour； E=Fanuc Honda with PUR5=HH 15D (female)with armour； F=HH 15D (female)with PUR 分辨率： 1=0.1um； 2=0.5um； 3=1um； 5=5um； 6=10um栅距： B=40um Grating period测量长度：xxxx=Travel in 10mm steps(如0100=1000mm)(2) MG232封闭式磁栅尺D 1 H 0-5 2 –xxxx下划线从左至右编码规则如下选项：D=数显(±10um Accuracy)信号输出方式：1=RS422安装： H:仿海德汉某型号安装尺寸。

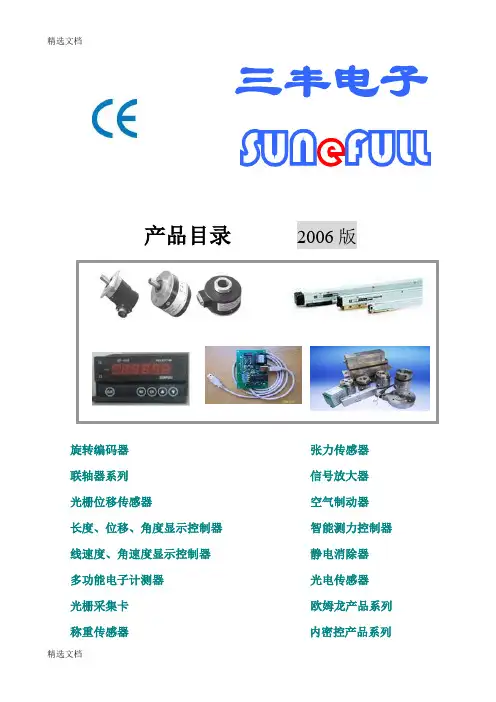

三丰电子SUN e FULL产品目录 2006版旋转编码器 张力传感器 联轴器系列 信号放大器 光栅位移传感器 空气制动器 长度、位移、角度显示控制器 智能测力控制器 线速度、角速度显示控制器 静电消除器 多功能电子计测器 光电传感器 光栅采集卡 欧姆龙产品系列 称重传感器 内密控产品系列公司简介威海三丰电子科技有限公司是一家以生产、经营传感器、显示控制仪表、信息采集处理系统等自动化产品的自动化科技公司,同时兼营各类进口名优传感器、控制器、仪器仪表等自动化工控产品。

公司下设传感器研究所和工控产品销售中心两个部门，传感器研究所主要以生产、销售光电旋转编码器、光栅尺、力传感器、光电传感器、显示控制仪表、信息采集卡等产品为主，产品与同类产品相比，具有质量好，性价比高等特点。

工控产品销售中心主要以经营各类进口传感器、工控电器、低压电器、仪器仪表等为主。

公司宗旨是以客户需求为中心，利用先进的生产技术、优越的工控产品的购销渠道，为客户提供价格最优惠的同质产品。

公司自成立以来，以诚信的服务，受到业内广大客户的一致好评。

传感器研究所产品包括：光电编码器、编码器联轴器、光栅尺、测微传感器、光栅控制表、转速线速控制器、位移角度控制器、光栅采集卡、数据采集卡、称重传感器、拉压传感器、压力传感器、张力传感器、张力控制器、专用传感器控制器、传感器信号放大器、专用控制仪、静电消除器等工控产品销售中心主要经营品牌有：日本OMRON、日本NIMICON、韩国AUTONICS、韩国HANYONG、德国SIKO、德国P+F、德国TURCK、施耐德、西门子等国外知名品牌。

产品范围：光电传感器、光电编码器、计数器、计时器、温控器、接近传感器、安全光幕、拉线编码器、磁性尺、张力控制器、继电器、断路器、开关等等。

用我们的真诚服务于国内广大客户，在推动国内自动化控制水平不断提高的同时，让客户以最优惠的价格，得到所需求产品和服务。

编码器使用常识一、增量旋转编码器选型注意事项应注意三方面的参数：1、机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

镗床安装什么数显好（光栅尺、球栅尺、磁栅尺）
镗床加工绝大部份都需要安装数显，安装数显好处多，安装数显（光栅尺、球栅尺、磁栅尺）加工方便，提高效率，保证产品精度，但镗床也有镗床特性，加工主要是大工件，工件贵重，加工时间长，整体费用高，所以对数显要求精度好，稳定性高，寿命长等特点，镗床加工，油、铁屑、震动、环境比较差；所以选择数显不对，数显经常损坏，寿命时间不长，也导致工件损坏和人工浪费，选择错误数显，只会带来更高损失，因为工件和人工的费用往往比数显价格高得多，以下选择0.005mm分辨率数显说例：
1、选择安装光栅尺，光栅尺精度高（可用精加工），光栅尺采用半密封设计，对镗床加工油水、水雾、铁屑、尘、震动有一定要求，进入光栅尺内，导致光栅尺损坏，镗床安装光栅尺，加工过程有油、铁屑、尘、拖板震动大，从而影响数显寿命，产品稳定性一般，整体产品寿命2-3年，但对加工环境好的镗床安装光栅尺使用寿命加长。

2、选择安装球栅尺，球栅尺精度高（可用精加工），球栅尺采用全密封设计，球栅尺防油、水雾、铁屑、尘、震动等特性，加上球栅尺坚固耐用、高稳定性、寿命长特性，所以镗床安装球栅尺比较理想，同时国内大的生产镗床厂家做为其镗床标配，整体产品寿命10以上。

（球栅防水、油、铁屑试验视频可以百度查找）。

3、选择安装磁栅尺，磁栅尺精度差（可用粗加工），磁栅尺采用开放式和半密封式设计，磁栅尺磁条采用3M胶粘贴，所以不防水、油，有水和油会导致磁条膨涨脱落，磁条本身带有磁性会吸铁屑，容易导致信号丢失，镗床加工程中如有水、油、铁屑、震动等环境安装磁栅尺容易损坏，整体寿命1-3年，可靠性、寿命性一般，所以安装镗床只做粗加工使用。

从以上情况来看安装镗床数显还是球栅尺理想，以下为球栅应用图（如果你们有中捷镗床标配的数显就是球栅尺）：。

位移传感器上海鑫天精密仪器有限公司Shanghaixintian Precision ins truments Co.,ltd鑫天专注于测量为每一位用户提供保驾护航上海鑫天精密仪器有限公司Shanghai XinTian Precision Instruments Co.,Ltd公司简介上海鑫天精密仪器有限公司坐落于上海市嘉定区。

公司是一家以专业生产、研发、销售光栅尺、球栅尺、磁栅尺、安全光栅、安全光幕、测量光幕、影像仪、投影仪、三坐标、测长仪、万能工具显微镜、硬度计等产品的有限责任公司。

公司致力于高精技术的开发及生产，公司依托雄厚的人才资源和强大的科研开发实力，成功地构筑了以新型高精密光电技术为核心技术的产业群，形成了以研究、生产、销售和技术服务为一体的完整体系。

公司研究领域包括：电工、电子、光学仪器、数显系统、位移控制器、电子光栅数显系统、销售维护球栅数显系统等。

公司拥有专业的技术团队、安装服务工程技术人员，能满足各种电子光栅、球栅传感器的改造、配套服务；以及进口球栅更替、维修服务。

还有本公司在改造旧光学仪器方面有比较成熟售后体系，能为用户节省每一分钱，最大化利用公司的现有资源。

公司秉承“重信用、守合同、保证产品质量精神”，始终坚持以先进科技配合卓越服务，根据每一位用户和客户的需求制定个性化的服务体系，务求协助用户和客户准确达成目标，创造辉煌成绩！公司名称：上海鑫天精密仪器有限公司地址：上海市嘉定区玉麦路388弄73号电话：021-********传真：021-********邮箱：shxintian@网址：产品目录光栅数显-------------1-8页光栅数据采集卡---------9页旋转编码器------------10页磁性传感器---------11-18页球栅数显-----------19-22页光栅系列传感器输出信号已倍率细分及数字化的输出讯号上海鑫天精密仪器有限公司01wwwTo try and get a more precise measurement光栅尺工作原理1.1光栅测量滚动式光栅线位移传感器由铝型材、光栅尺、安装端盖、读数头和信号电缆(带插头)等部分组成。

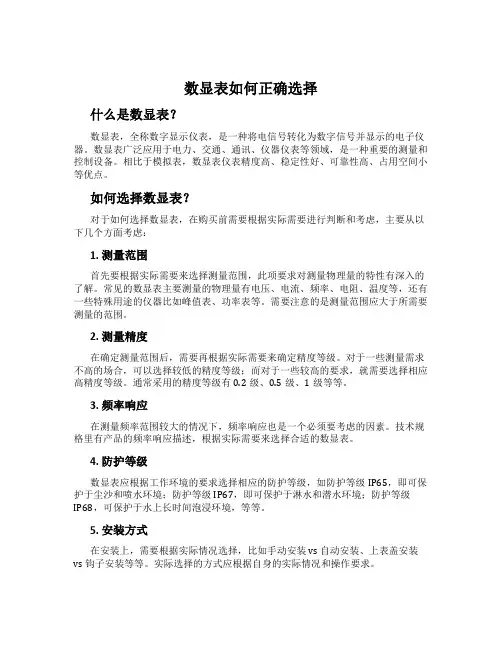

数显表如何正确选择什么是数显表？数显表，全称数字显示仪表，是一种将电信号转化为数字信号并显示的电子仪器。

数显表广泛应用于电力、交通、通讯、仪器仪表等领域，是一种重要的测量和控制设备。

相比于模拟表，数显表仪表精度高、稳定性好、可靠性高、占用空间小等优点。

如何选择数显表？对于如何选择数显表，在购买前需要根据实际需要进行判断和考虑，主要从以下几个方面考虑：1. 测量范围首先要根据实际需要来选择测量范围，此项要求对测量物理量的特性有深入的了解。

常见的数显表主要测量的物理量有电压、电流、频率、电阻、温度等，还有一些特殊用途的仪器比如峰值表、功率表等。

需要注意的是测量范围应大于所需要测量的范围。

2. 测量精度在确定测量范围后，需要再根据实际需要来确定精度等级。

对于一些测量需求不高的场合，可以选择较低的精度等级；而对于一些较高的要求，就需要选择相应高精度等级。

通常采用的精度等级有0.2级、0.5级、1级等等。

3. 频率响应在测量频率范围较大的情况下，频率响应也是一个必须要考虑的因素。

技术规格里有产品的频率响应描述，根据实际需要来选择合适的数显表。

4. 防护等级数显表应根据工作环境的要求选择相应的防护等级，如防护等级IP65，即可保护于尘沙和喷水环境；防护等级IP67，即可保护于淋水和潜水环境；防护等级IP68，可保护于水上长时间泡浸环境，等等。

5. 安装方式在安装上，需要根据实际情况选择，比如手动安装 vs 自动安装、上表盖安装vs 钩子安装等等。

实际选择的方式应根据自身的实际情况和操作要求。

6. 品牌及售后在选择数显表时还需要参考品牌和售后服务，选择具有一定规模、良好信誉、较为完善的售后服务的厂家或品牌。

数显表的注意事项在正确选择数显表之后，还需要注意以下事项：1.数显表的屏幕显示应为数字，如果出现异常或需要维修时，需要及时找专业人员处理，不能自行维修或拆卸。

2.数字部分不要长时间处于相同的数值上，应随机增减一些数据，以防止数字显示器元件发生损坏。

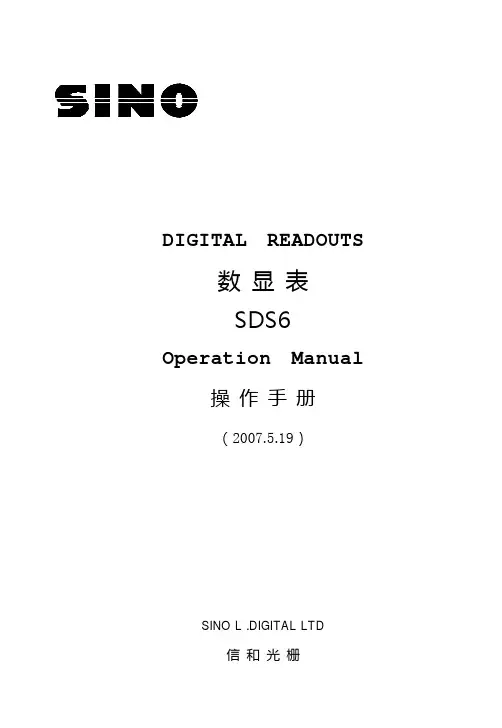

DIGITAL READOUTS数显表SDS6 Operation Manual 操作手册（2007.5.19）SINO L .DIGITAL LTD信和光栅SDS6-3V数显表面板SDS6-2V数显表面板数显表键盘说明轴选择键数字输入键运算键（计算功能中）计算功能键（计算功能中）删除输入键（计算功能中）还原三角函数键 （计算功能中）平方根计算键 （计算功能中）小数点输入键负号输入键数据输入键显示值归零键1/2值显示功能键公/英制显示转换键等分圆功能（PCD ）键斜线打孔功能键斜面加工功能键；在计算 功能中此键为正弦函数键在计算功能中为余弦函数键N3功能键；在计算功能中此键为正切函数键相对/绝对显示转换键上、下项及加工平面选择键锥度测量功能键刀具库输入键刀具库调用键符合输出功能（EDM ）键 （SDS6-3V 表专有）数字过滤功能键（SDS6-2V 表专有）目录一、A 基本功能 (1)二、B 平滑R功能 (14)（适用于机床：MIIL_MS 、MIIL_M）二、C 简易R功能 (25)（适用于机床：2V-MIIL_MS、2V-MIIL_M）三、D 斜线打孔功能 (32)（适用于机床：MIIL_MS）四、E1 200点辅助零位功能 (36)（适用于机床: MIIL_MS、MIIL_M、EDM）五、E2 200点辅助零位功能 (44)（适用于机床: LATHE）六、E3 200点辅助零位功能 (50)（适用于机床: 2V-GRIND）七、F PCD圆周分孔功能 (56)（适用于机床: MIIL_MS、MIIL_M、EDM）八、G 斜面加工功能 (60)（适用于机床：MIIL_MS）九、H 函数计算器功能 (64)（适用于机床: MIIL_MS）十、I 刀具补偿功能 (67)（适用于机床: 3V-MIIL_MS）十一、J 200刀具库功能 (70)（适用于机床: LATHE）十二、K 锥度测量功能 (73)（适用于机床：LATHE）十三、L 符合输出（EDM）功能 (75)（适用于机床: 3V-EDM）十四、M 数字过滤功能 (83)（适用于机床: 2V-GRIND）十五、N N3功能 (85)（适用于机床: 2V-MIIL_MS）十六、O 矩形内腔渐进加工功能 (89)（适用于机床: 2V-MIIL_MS）十七、附页 (92)A.基本功能很荣幸告诉您，您现在使用的机床光学尺数显表装置，是当今欧洲最流行的。
