编码器与光栅

光栅编码器工作原理
光栅编码器是一种常见的位置检测设备，它的工作原理基于光学原理和编码技术。

光栅编码器由光源、光栅和光电检测器组成。

在光栅编码器中，光源发出一束光线，经过光栅后形成多个光斑。

光栅是由一系列等距的透明带和不透明带组成的，其中透明带和不透明带的宽度相等。

这些光斑会随着光栅的移动而在目标表面上产生移动。

当被测物体移动时，光斑的位置也会随之改变。

光电检测器位于光栅的反面，它能够测量到光斑的位置。

光电检测器通常采用光敏元件，例如光电二极管或光电二极管阵列，来转换光信号为电信号。

当光斑在光电检测器上移动时，光电检测器会产生一系列的电脉冲。

这些电脉冲的频率和相位与光斑的位置密切相关。

经过合适的信号处理和计数器，可以得到被测物体的准确位置。

光栅编码器的分辨率取决于光栅的线数。

线数越多，分辨率越高。

一般来说，光栅编码器的分辨率可以达到非常高的数值，能够满足大多数精密定位和测量应用的要求。

除了位置测量，光栅编码器还可以用于速度测量和运动控制系统中的位置反馈。

它具有高精度、高分辨率、快速响应和良好的环境适应能力等优点，广泛应用于数控机床、自动化设备、机器人等领域。

光栅编码器工作原理
光栅编码器是一种基于光栅原理的测量设备，用于测量物体的位置和运动。

它的工作原理主要包括光栅、光源、接收器和信号处理等几个关键组成部分。

1.光栅：光栅是一个具有周期性光透过和阻挡区域的光学元件。

它通常由许多平行的透光区和阻挡区组成，透光区和阻挡区的宽度相等。

光栅的周期性结构决定了每个光栅单元的尺寸。

2.光源：通常使用光源（例如激光二极管）发出一束平行的光线，并通过透射透过光栅。

光线经光栅后将被分为不同的相位。

3.接收器：接收器位于光栅的另一侧，用于接收透过光栅的光线。

接收器通常包括多个光电二极管或光敏电阻。

当光线照射到接收器上时，光电二极管或光敏电阻产生电信号。

4.信号处理：接收器输出的电信号经过信号处理电路进行放大
和滤波等处理。

然后，通过解码器将处理后的信号转换为数字脉冲信号。

这些数字脉冲信号可以表示物体的位置，例如线性位置或旋转角度。

光栅编码器利用光栅的周期性结构和光信号的相位差来测量物体的位置和运动。

通过测量输出信号的相位差，可以计算出物体相对于原始位置的位移。

光栅编码器具有高分辨率、高精度、高可靠性和较快的响应速度，广泛应用于机械加工、自动化控制、医疗设备等领域。

光栅尺和编码器的区别下面将详细探讨光栅尺和编码器的区别。

首先，我们将介绍两者的基本概念，然后通过比较它们的特性和应用来展示它们的差异。

一、基本概念1、光栅尺：光栅尺是一种利用光栅和光电检测技术进行测量或位置反馈的装置。

其工作原理是利用一对相对移动的光栅，通过测量光栅的相对位移来计算物体的位置或位移。

2、编码器：编码器是一种用于测量旋转角度或位置的装置。

它通过读取旋转编码器的脉冲数来测量旋转角度或位置。

编码器可以用于许多不同的应用，例如电机控制、机器人定位等。

二、特性比较1、分辨率：光栅尺的分辨率通常高于编码器。

由于光栅尺采用高精度光栅，其分辨率可以非常高，达到微米甚至纳米级别。

而编码器的分辨率通常较低，一般只有几十到几百个脉冲。

2、线性度：光栅尺的线性度通常优于编码器。

由于光栅尺采用一对相对移动的光栅，其测量结果不受机械误差的影响，因此其线性度很高。

而编码器的线性度受限于编码器的设计以及使用环境的影响，可能会有一些误差。

3、环境适应性：光栅尺对环境的变化较为敏感，例如温度、湿度和机械振动等，这些因素都可能影响光栅尺的测量精度。

而编码器对环境的变化不太敏感，因此更适合在恶劣环境下使用。

4、成本：一般来说，光栅尺的成本高于编码器。

光栅尺需要精密加工和制造，而且需要高质量的光电检测器。

编码器虽然也需要一定程度的加工和制造，但其结构相对简单，成本较低。

三、应用比较1、测量与反馈控制：在测量和反馈控制方面，光栅尺是一种常见的位置传感器。

它被广泛应用于各种高精度测量和反馈控制应用中，例如机床、运动控制系统等。

编码器则通常用于电机控制和机器人定位等应用中，通过读取编码器的脉冲数来控制电机的旋转角度或位置。

2、速度和位置控制：在速度和位置控制方面，编码器和光栅尺都可以使用。

但是，由于编码器的线性度和精度较低，它通常被用于低精度应用中，例如速度控制或简单位置控制。

而光栅尺则更适合高精度应用，例如高速运动控制系统或精密加工设备。

光栅与编码器介绍位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。

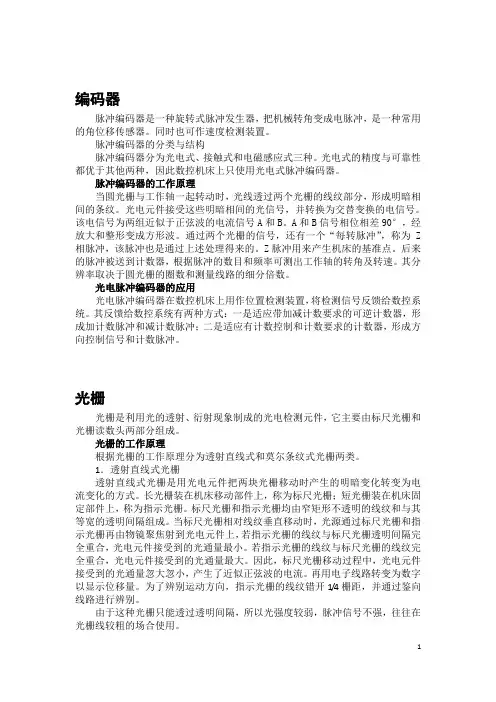

编码器脉冲编码器是一种旋转式脉冲发生器，把机械转角变成电脉冲，是一种常用的角位移传感器。

同时也可作速度检测装置。

脉冲编码器的分类与结构脉冲编码器分为光电式、接触式和电磁感应式三种。

光电式的精度与可靠性都优于其他两种，因此数控机床上只使用光电式脉冲编码器。

脉冲编码器的工作原理当圆光栅与工作轴一起转动时，光线透过两个光栅的线纹部分，形成明暗相间的条纹。

光电元件接受这些明暗相间的光信号，并转换为交替变换的电信号。

该电信号为两组近似于正弦波的电流信号A和B。

A和B信号相位相差90°，经放大和整形变成方形波。

通过两个光栅的信号，还有一个“每转脉冲”，称为Z 相脉冲，该脉冲也是通过上述处理得来的。

Z脉冲用来产生机床的基准点。

后来的脉冲被送到计数器，根据脉冲的数目和频率可测出工作轴的转角及转速。

其分辨率取决于圆光栅的圈数和测量线路的细分倍数。

光电脉冲编码器的应用光电脉冲编码器在数控机床上用作位置检测装置，将检测信号反馈给数控系统。

其反馈给数控系统有两种方式：一是适应带加减计数要求的可逆计数器，形成加计数脉冲和减计数脉冲；二是适应有计数控制和计数要求的计数器，形成方向控制信号和计数脉冲。

光栅光栅是利用光的透射、衍射现象制成的光电检测元件，它主要由标尺光栅和光栅读数头两部分组成。

光栅的工作原理根据光栅的工作原理分为透射直线式和莫尔条纹式光栅两类。

1．透射直线式光栅透射直线式光栅是用光电元件把两块光栅移动时产生的明暗变化转变为电流变化的方式。

长光栅装在机床移动部件上，称为标尺光栅；短光栅装在机床固定部件上，称为指示光栅。

标尺光栅和指示光栅均由窄矩形不透明的线纹和与其等宽的透明间隔组成。

当标尺光栅相对线纹垂直移动时，光源通过标尺光栅和指示光栅再由物镜聚焦射到光电元件上，若指示光栅的线纹与标尺光栅透明间隔完全重合，光电元件接受到的光通量最小。

若指示光栅的线纹与标尺光栅的线纹完全重合，光电元件接受到的光通量最大。

编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。

编码器工作原理的了解对于工程师和技术人员来说至关重要。

一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。

1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。

1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。

二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。

2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。

2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。

三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。

3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。

3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。

四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。

4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。

4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。

五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。

5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。

5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。

光栅、编码器基本知识位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。

光栅与编码器介绍位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。

编码器和光栅尺不同步的原因编码器和光栅尺是机械加工中常用的测量工具，它们都可以用来测量物体的位置和运动状态。

然而，在实际应用中，我们有时会发现编码器和光栅尺的测量结果不同步，这会导致机器的精度下降，甚至出现故障。

那么，编码器和光栅尺不同步的原因是什么呢？首先，我们需要了解编码器和光栅尺的工作原理。

编码器是一种通过测量旋转或线性运动来确定位置的传感器。

它通常由一个光电传感器和一个旋转或线性编码盘组成。

当编码盘旋转或移动时，光电传感器会检测到编码盘上的光栅条纹，并将其转换为数字信号输出。

光栅尺也是一种测量位置和运动状态的传感器，它由一个光栅条纹和一个读头组成。

当物体移动时，光栅条纹会通过读头被检测到，并转换为数字信号输出。

那么，为什么编码器和光栅尺的测量结果会不同步呢？一种可能的原因是机械结构的松动或变形。

由于机械部件的松动或变形，编码器和光栅尺的测量位置可能会发生偏移，导致测量结果不同步。

此外，机器的振动和冲击也可能会导致编码器和光栅尺的测量结果不同步。

在机器运行时，振动和冲击会使机械部件发生微小的位移，从而影响编码器和光栅尺的测量结果。

另一个可能的原因是信号处理电路的故障。

编码器和光栅尺的测量结果需要经过信号处理电路进行处理和放大，然后才能输出到控制系统中。

如果信号处理电路出现故障，就会导致编码器和光栅尺的测量结果不同步。

此外，信号处理电路的干扰和噪声也可能会影响编码器和光栅尺的测量结果。

最后，编码器和光栅尺的不同步还可能与控制系统的参数设置有关。

控制系统需要根据编码器和光栅尺的测量结果来控制机器的运动，如果控制系统的参数设置不正确，就会导致编码器和光栅尺的测量结果不同步。

例如，如果控制系统的采样周期设置过长，就会导致编码器和光栅尺的测量结果滞后，从而影响机器的精度和稳定性。

综上所述，编码器和光栅尺不同步的原因可能与机械结构的松动或变形、信号处理电路的故障、振动和冲击以及控制系统的参数设置有关。

伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。

它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。

伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。

伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。

这些类型的选择取决于应用的要求和性能需求。

以下是几种常见的伺服电机编码器类型。

1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。

它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。

光电式编码器通过测量光照变化来确定电机的位置和速度。

这种类型的编码器具有较高的分辨率和精度。

2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。

它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。

磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。

3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。

它通常由光源、光栅条和光敏元件组成。

光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。

光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。

4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。

它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。

绝对式编码器适用于需要准确控制和定位的应用。

伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。

对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。

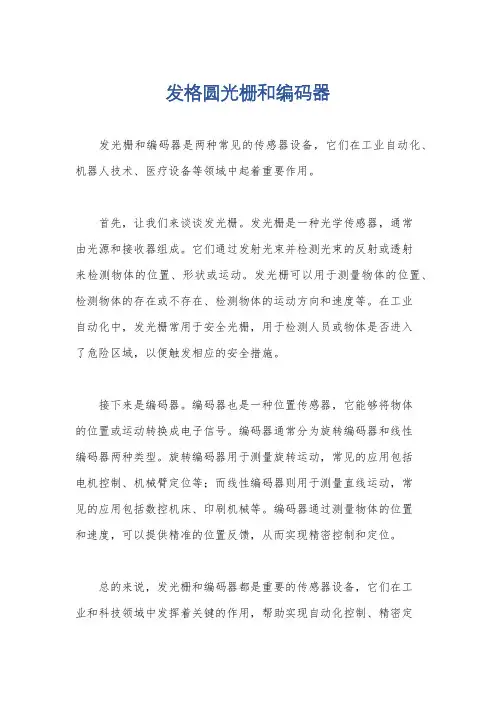

发格圆光栅和编码器
发光栅和编码器是两种常见的传感器设备，它们在工业自动化、机器人技术、医疗设备等领域中起着重要作用。

首先，让我们来谈谈发光栅。

发光栅是一种光学传感器，通常
由光源和接收器组成。

它们通过发射光束并检测光束的反射或透射
来检测物体的位置、形状或运动。

发光栅可以用于测量物体的位置、检测物体的存在或不存在、检测物体的运动方向和速度等。

在工业
自动化中，发光栅常用于安全光栅，用于检测人员或物体是否进入
了危险区域，以便触发相应的安全措施。

接下来是编码器。

编码器也是一种位置传感器，它能够将物体
的位置或运动转换成电子信号。

编码器通常分为旋转编码器和线性
编码器两种类型。

旋转编码器用于测量旋转运动，常见的应用包括
电机控制、机械臂定位等；而线性编码器则用于测量直线运动，常
见的应用包括数控机床、印刷机械等。

编码器通过测量物体的位置
和速度，可以提供精准的位置反馈，从而实现精密控制和定位。

总的来说，发光栅和编码器都是重要的传感器设备，它们在工
业和科技领域中发挥着关键的作用，帮助实现自动化控制、精密定
位和安全监测等功能。

希望这个回答能够全面地介绍这两种传感器设备。

编码器和光栅尺不同步的原因1. 引言编码器和光栅尺是现代工业领域中常用的测量设备，用于测量物体的位置和运动。

然而，在实际应用中，我们常常会遇到编码器和光栅尺不同步的情况，即两者所测量出来的数值不一致。

本文将就编码器和光栅尺不同步的原因进行全面详细、完整且深入的探讨。

2. 编码器和光栅尺简介2.1 编码器编码器是一种能够将位置或运动转换成数字信号输出的装置。

它通常由一个固定部分和一个相对运动部分组成。

固定部分包含一个光源和一个接收器，而相对运动部分则包含一个透明的标尺或盘片。

当相对运动部分移动时，被遮挡或透过的光线数量也会发生变化，从而产生输出信号。

2.2 光栅尺光栅尺是一种通过使用光学原理来测量位置或运动的装置。

它由一条带有周期性透明与不透明条纹的透明玻璃或塑料标尺组成。

当光线照射到光栅尺上时，透明与不透明的条纹会使光线发生衍射，形成干涉条纹。

通过测量干涉条纹的位置，可以确定物体的位置或运动。

3. 编码器和光栅尺不同步的原因3.1 机械误差编码器和光栅尺在安装和使用过程中可能会受到机械误差的影响，导致其不同步。

机械误差包括但不限于以下几种：•安装误差：如果编码器或光栅尺没有正确安装在设备上，例如安装角度偏离了理想位置，就会导致测量结果不准确。

•松动问题：如果固定编码器或光栅尺的螺丝松动了，就会导致其相对运动部分与固定部分之间产生微小偏移，从而引起不同步现象。

•摩擦力：在编码器或光栅尺运动过程中，如果存在摩擦力过大或不均匀的情况，就会导致测量结果出现偏差。

3.2 光学误差光学误差是指由于光线的传播和衍射等原因引起的误差。

编码器和光栅尺都依赖于光学原理进行测量，因此光学误差也可能导致两者不同步。

•光源问题：编码器和光栅尺使用的光源如果不稳定或发生变化，就会导致测量结果不准确。

•光学系统校准不当：编码器和光栅尺中的光学系统需要经过精确的校准才能保证测量结果的准确性。

如果校准不当，就会导致两者之间产生偏差。

光栅尺和编码器介绍一、光栅尺光栅尺是一种基于光学原理的测量设备，它利用光栅的周期性结构来测量位置和线性位移。

光栅尺由一根光导纤维和一组非常微小的刻痕组成，这些刻痕是均匀且等距离分布在光导纤维上的。

当光源照射在光栅上时，光会经过刻痕的反射或衍射，形成干涉条纹。

通过检测这些条纹的位置变化，可以计算出位置或线性位移的数值。

光栅尺具有高精度和高分辨率的特点。

它可以实现亚微米级的测量精度，并且可以用于测量较大的位移范围。

此外，光栅尺还具有高灵敏度和快速响应的特点，适用于高速运动控制系统。

光栅尺的应用非常广泛。

它被广泛应用于数控机床、半导体设备、医疗设备等行业。

在数控机床中，光栅尺可用于测量工件的位置和线性位移，确保机床运动的精确性和稳定性。

在半导体设备中，光栅尺可用于测量和控制光刻机的位置，确保芯片的精度和质量。

在医疗设备中，光栅尺可用于测量和控制超声设备的位置，确保医学成像结果的准确性。

二、编码器编码器是一种通过测量脉冲数或脉冲宽度来确定位置和运动的装置。

编码器有两种主要类型：增量式编码器和绝对式编码器。

1.增量式编码器增量式编码器是将物理位置转换为相应的电信号的装置。

它通过测量脉冲数或脉冲宽度的变化来确定位置和运动。

增量式编码器通常由光电二极管和光脉冲发射装置组成。

当物体移动时，光脉冲发射装置会发出一系列的光脉冲，通过光电二极管接收并转换为电信号。

通过计算接收到的脉冲数可以确定位置和运动的数值。

增量式编码器具有简单、稳定和成本低的特点。

它可以快速响应和反应，适用于高速运动控制系统。

然而，它无法直接确定位置，需要通过计算脉冲数的变化来求解。

2.绝对式编码器绝对式编码器是一种能够直接确定位置的装置。

它通过将位置信息编码到多个不同的信号轴上来实现。

绝对式编码器通常由光栅、霍尔传感器或磁传感器组成。

当物体移动时，传感器会检测到具有特定编码的标记，并将其转换为对应的位置信号。

绝对式编码器具有高精度和高分辨率的特点。

伺服控制,编码器和光栅尺的关系
在伺服控制系统中，编码器和光栅尺都是用于测量位置和提供反馈信号的设备，它们与伺服控制系统紧密相关。

1.编码器（Encoder）：
-编码器是一种用于测量旋转或线性位置的设备。

它将位置信息转换为数字信号，通常以脉冲形式输出。

编码器的工作原理包括光电或磁感应技术，根据其类型分为光学编码器和磁性编码器。

-在伺服系统中，编码器常用于测量电机的转动角度或执行机构的线性位移。

控制系统通过读取编码器的信号来了解当前位置，并通过比较实际位置与目标位置来调整电机或执行机构的运动，以实现闭环控制。

2.光栅尺（Grating Ruler，光栅条尺）：
-光栅尺是一种高精度的位置测量装置，它利用光学原理通过光栅条的周期性结构来测量位置。

光栅尺通常用于需要更高分辨率和更高精度的应用。

-在伺服系统中，光栅尺可以作为高精度的位置反馈装置，用于提供更准确的位置信息。

它与编码器类似，但通常具有更高的分辨率和更精确的测量能力。

关系：
-编码器和光栅尺都是伺服系统中的位置反馈装置，用于提供实际位置信息。

-它们的工作原理都涉及到光学或磁性测量技术，但在技术细节和应用场景上可能有一些不同。

-在实际应用中，选择使用编码器还是光栅尺通常取决于精度和分辨率的要求，以及系统的成本考虑。

总的来说，编码器和光栅尺在伺服系统中都发挥着关键的角色，帮助系统实现准确的位置控制。

简单说说光栅尺和编码器的不同
1、什么是光栅尺？
光栅尺是⼀种长度或位移检测元件，在任何需要检测长度或位移的时候，都可以选⽤光栅尺，前提是需要满⾜光栅尺的安装使⽤条件。

2、什么是编码器？
编码器是⼀种检测⾓度的反馈元件，同时也可以检测旋转速度，在需要检测⾓度或旋转速度时，可以选⽤编码器，前提是需要满⾜编码器的安装、使⽤条件。

3、光栅尺有哪些种类？
按测量介质分类，有玻璃光栅尺，钢带光栅尺。

MICROE的M系列，M II系列，VERATUS系列既可以使⽤玻璃光栅尺；也可以使⽤钢带光栅尺。

按输出信号分类，有增量式，绝对式，MICROE光栅尺皆为可以⼴泛使⽤的增量式光栅编码器。

4、如何选择光栅尺？
应考虑的因素包括：所需测量长度，可接收的信号类型，所需的测量精度，安装空间⼤⼩、需要连接的数控系统等等。

5、什么是光栅尺的测量精度？
光栅尺的测量精度指在任意⼀⽶范围内，光栅尺的测量结果与实际值之间的差距⼩于所标称的值，如有效测量范围2040mm，精度
3um的光栅尺，任意⼀⽶范围内的测量结果与实际值的差距⼩于±3um，注意，不是±1.5um。

6、光栅尺的分辨率是什么意思？
分辨率是在显⽰设备上（如数显表、数控系统），其数值累加的最⼩单位。

光栅尺的分辨率与信号类型有关，如1Vpp正弦波信号可以任意倍频，所以1Vpp信号的光栅尺其分辨率由接收端的设备（如数显表或数控系统）确定，光栅尺信号周期20um，20倍频后是
0.001mm，如果200倍频后分辨率就是0.0001mm。

编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。

要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。

编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。

一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。

在一圈里，每个位置的输出代码的读数是唯一的；　因此，当电源断开时，绝对型编码器并不与实际的位置分离。

如果电源再次接通，那么位置读数仍是当前的，有效的；　不像增量编码器那样，必须去寻找零位标记。

现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。

光栅与编码器介绍位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。

为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。

其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。

光栅,现代光栅测量技术简要介绍：将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。

光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。

目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。

这些信号的空间位置周期为W。

下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。

输出方波的光栅尺有A相、B 相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。

Z信号可以作为较准信号以消除累积误差。

一、栅式测量系统简述从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。

它们有各自的优势，相互补充，在竞争中都得到了发展。

由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。

光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。

测量长度从1m、3m 达到30m和100m。
