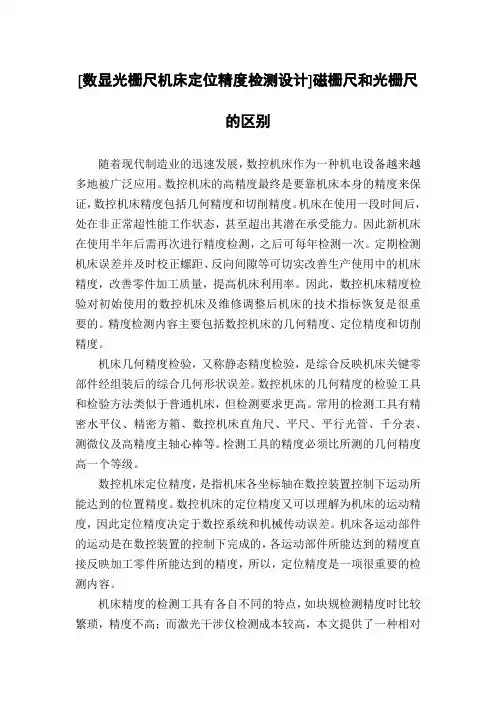

光栅尺和磁栅尺的区别

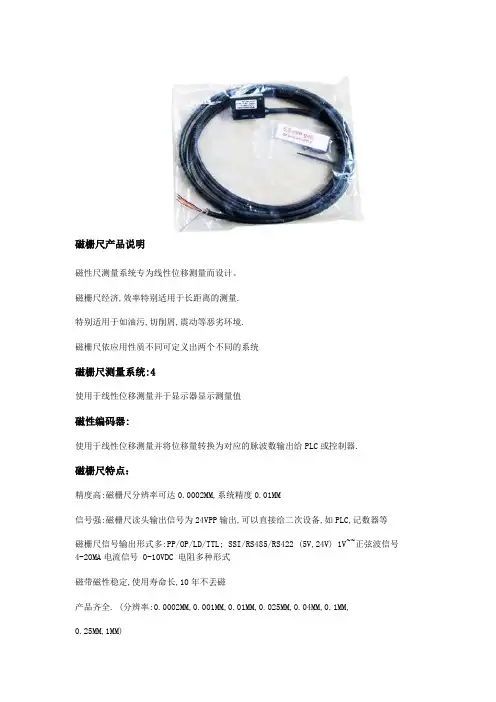

磁栅尺产品说明磁性尺测量系统专为线性位移测量而设计。

磁栅尺经济,效率特别适用于长距离的测量.特别适用于如油污,切削屑,震动等恶劣环境.磁栅尺依应用性质不同可定义出两个不同的系统磁栅尺测量系统:4使用于线性位移测量并于显示器显示测量值磁性编码器:使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.磁栅尺特点：精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号4-20MA电流信号 0-10VDC 电阻多种形式磁带磁性稳定,使用寿命长,10年不丢磁产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,0.25MM,1MM)防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境磁栅尺安装:磁栅尺安装要求:ME- 线缆走向必须和动力线分开以减小串入噪声磁栅尺输入电源 :电压允差不能超过 +/- 5%. 波纹不超过 50 mV磁栅尺电气干扰的抑制 :供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈，安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力磁栅尺磁带由 3 个部分组成:长度从 0.5 到 90 mA 相当柔软的有磁性的尺带B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合安装磁栅尺的说明将磁栅尺尺带粘到机床上薄型尺带必须粘合到清洁、干燥、平整的表面。

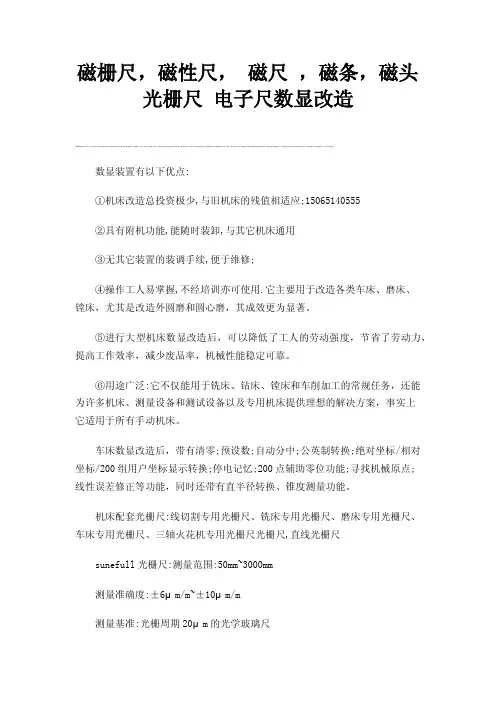

磁栅尺，磁性尺，磁尺，磁条，磁头光栅尺电子尺数显改造数显装置有以下优点:①机床改造总投资极少,与旧机床的残值相适应;150****0555②具有附机功能,能随时装卸,与其它机床通用③无其它装置的装调手续,便于维修;④操作工人易掌握,不经培训亦可使用.它主要用于改造各类车床、磨床、镗床，尤其是改造外圆磨和圆心磨，其成效更为显著。

⑤进行大型机床数显改造后，可以降低了工人的劳动强度，节省了劳动力，提高工作效率，减少废品率，机械性能稳定可靠。

⑥用途广泛:它不仅能用于铣床、钻床、镗床和车削加工的常规任务，还能为许多机床、测量设备和测试设备以及专用机床提供理想的解决方案，事实上它适用于所有手动机床。

车床数显改造后，带有清零;预设数;自动分中;公英制转换;绝对坐标/相对坐标/200组用户坐标显示转换;停电记忆;200点辅助零位功能;寻找机械原点;线性误差修正等功能，同时还带有直半径转换、锥度测量功能。

机床配套光栅尺:线切割专用光栅尺、铣床专用光栅尺、磨床专用光栅尺、车床专用光栅尺、三轴火花机专用光栅尺光栅尺,直线光栅尺sunefull光栅尺:测量范围:50mm~3000mm测量准确度:±6μm/m~±10μm/m测量基准:光栅周期20μm的光学玻璃尺光学测量系统:透射式红外线光测量系统，红外线波长880nm反应速度:60m/min(0.005mm)25m/min(0.001mm)读数头滑动系统:垂直式五轴承输出讯号:TTL/EIA-422-A讯号传达周期:20μm供应电压:DC5V±5%采用最高优质的PU材料制造出耐油、高弹性及抗老化胶封。

由工程师精心设计出最佳的闭合角度和最适中的软硬度，保证最佳的密封性能和最少的磨擦阻力。

读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

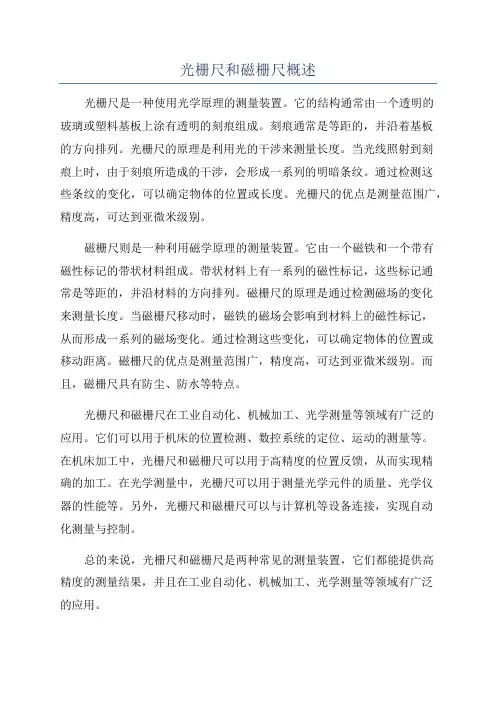

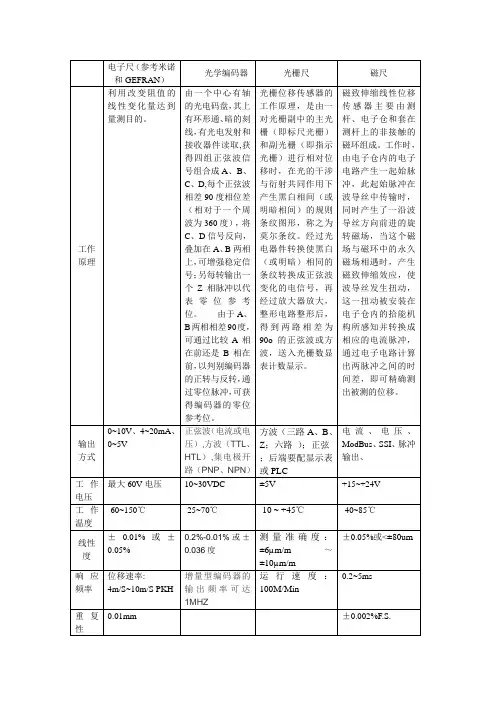

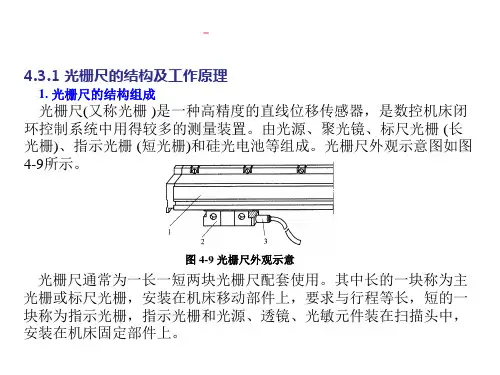

光栅尺和磁栅尺概述光栅尺是一种使用光学原理的测量装置。

它的结构通常由一个透明的玻璃或塑料基板上涂有透明的刻痕组成。

刻痕通常是等距的，并沿着基板的方向排列。

光栅尺的原理是利用光的干涉来测量长度。

当光线照射到刻痕上时，由于刻痕所造成的干涉，会形成一系列的明暗条纹。

通过检测这些条纹的变化，可以确定物体的位置或长度。

光栅尺的优点是测量范围广，精度高，可达到亚微米级别。

磁栅尺则是一种利用磁学原理的测量装置。

它由一个磁铁和一个带有磁性标记的带状材料组成。

带状材料上有一系列的磁性标记，这些标记通常是等距的，并沿材料的方向排列。

磁栅尺的原理是通过检测磁场的变化来测量长度。

当磁栅尺移动时，磁铁的磁场会影响到材料上的磁性标记，从而形成一系列的磁场变化。

通过检测这些变化，可以确定物体的位置或移动距离。

磁栅尺的优点是测量范围广，精度高，可达到亚微米级别。

而且，磁栅尺具有防尘、防水等特点。

光栅尺和磁栅尺在工业自动化、机械加工、光学测量等领域有广泛的应用。

它们可以用于机床的位置检测、数控系统的定位、运动的测量等。

在机床加工中，光栅尺和磁栅尺可以用于高精度的位置反馈，从而实现精确的加工。

在光学测量中，光栅尺可以用于测量光学元件的质量、光学仪器的性能等。

另外，光栅尺和磁栅尺可以与计算机等设备连接，实现自动化测量与控制。

总的来说，光栅尺和磁栅尺是两种常见的测量装置，它们都能提供高精度的测量结果，并且在工业自动化、机械加工、光学测量等领域有广泛的应用。

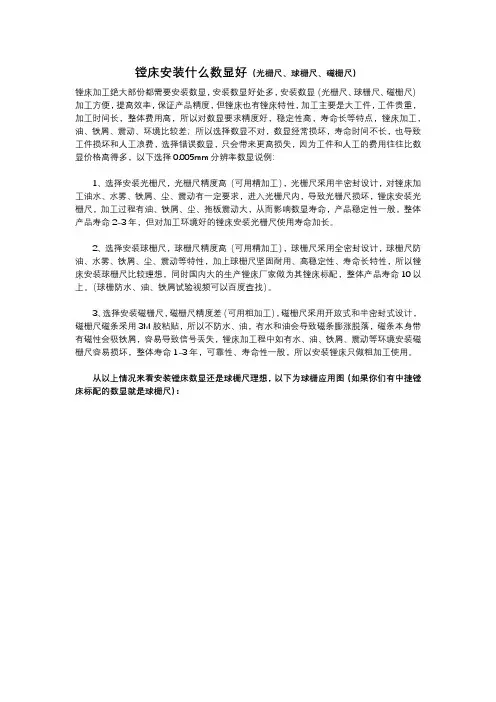

镗床安装什么数显好（光栅尺、球栅尺、磁栅尺）
镗床加工绝大部份都需要安装数显，安装数显好处多，安装数显（光栅尺、球栅尺、磁栅尺）加工方便，提高效率，保证产品精度，但镗床也有镗床特性，加工主要是大工件，工件贵重，加工时间长，整体费用高，所以对数显要求精度好，稳定性高，寿命长等特点，镗床加工，油、铁屑、震动、环境比较差；所以选择数显不对，数显经常损坏，寿命时间不长，也导致工件损坏和人工浪费，选择错误数显，只会带来更高损失，因为工件和人工的费用往往比数显价格高得多，以下选择0.005mm分辨率数显说例：
1、选择安装光栅尺，光栅尺精度高（可用精加工），光栅尺采用半密封设计，对镗床加工油水、水雾、铁屑、尘、震动有一定要求，进入光栅尺内，导致光栅尺损坏，镗床安装光栅尺，加工过程有油、铁屑、尘、拖板震动大，从而影响数显寿命，产品稳定性一般，整体产品寿命2-3年，但对加工环境好的镗床安装光栅尺使用寿命加长。

2、选择安装球栅尺，球栅尺精度高（可用精加工），球栅尺采用全密封设计，球栅尺防油、水雾、铁屑、尘、震动等特性，加上球栅尺坚固耐用、高稳定性、寿命长特性，所以镗床安装球栅尺比较理想，同时国内大的生产镗床厂家做为其镗床标配，整体产品寿命10以上。

（球栅防水、油、铁屑试验视频可以百度查找）。

3、选择安装磁栅尺，磁栅尺精度差（可用粗加工），磁栅尺采用开放式和半密封式设计，磁栅尺磁条采用3M胶粘贴，所以不防水、油，有水和油会导致磁条膨涨脱落，磁条本身带有磁性会吸铁屑，容易导致信号丢失，镗床加工程中如有水、油、铁屑、震动等环境安装磁栅尺容易损坏，整体寿命1-3年，可靠性、寿命性一般，所以安装镗床只做粗加工使用。

从以上情况来看安装镗床数显还是球栅尺理想，以下为球栅应用图（如果你们有中捷镗床标配的数显就是球栅尺）：。

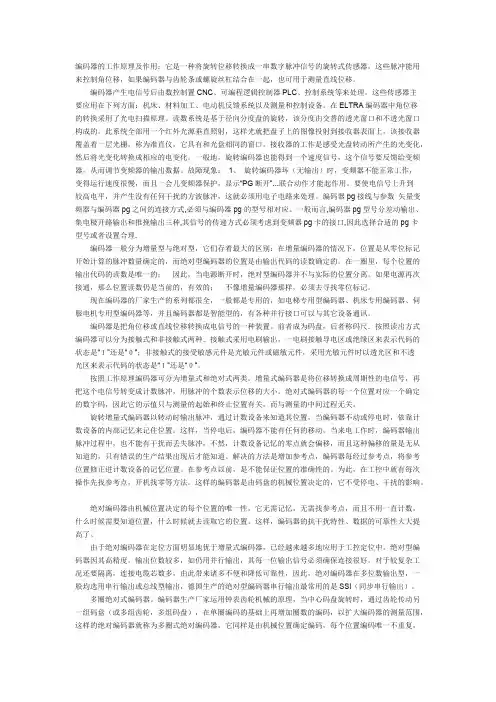

编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。

要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。

编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。

一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。

在一圈里，每个位置的输出代码的读数是唯一的；　因此，当电源断开时，绝对型编码器并不与实际的位置分离。

如果电源再次接通，那么位置读数仍是当前的，有效的；　不像增量编码器那样，必须去寻找零位标记。

现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。

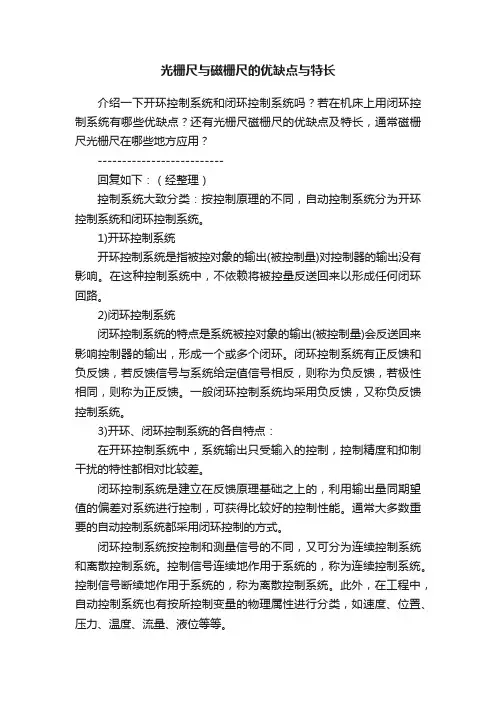

光栅尺与磁栅尺的优缺点与特长介绍一下开环控制系统和闭环控制系统吗？若在机床上用闭环控制系统有哪些优缺点？还有光栅尺磁栅尺的优缺点及特长，通常磁栅尺光栅尺在哪些地方应用？--------------------------回复如下：（经整理）控制系统大致分类：按控制原理的不同，自动控制系统分为开环控制系统和闭环控制系统。

1)开环控制系统开环控制系统是指被控对象的输出(被控制量)对控制器的输出没有影响。

在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。

2)闭环控制系统闭环控制系统的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。

闭环控制系统有正反馈和负反馈，若反馈信号与系统给定值信号相反，则称为负反馈，若极性相同，则称为正反馈。

一般闭环控制系统均采用负反馈，又称负反馈控制系统。

3)开环、闭环控制系统的各自特点：在开环控制系统中，系统输出只受输入的控制，控制精度和抑制干扰的特性都相对比较差。

闭环控制系统是建立在反馈原理基础之上的，利用输出量同期望值的偏差对系统进行控制，可获得比较好的控制性能。

通常大多数重要的自动控制系统都采用闭环控制的方式。

闭环控制系统按控制和测量信号的不同，又可分为连续控制系统和离散控制系统。

控制信号连续地作用于系统的，称为连续控制系统。

控制信号断续地作用于系统的，称为离散控制系统。

此外，在工程中，自动控制系统也有按所控制变量的物理属性进行分类，如速度、位置、压力、温度、流量、液位等等。

4)闭环控制系统的应用自动控制系统已被广泛应用于人类社会的各个领域。

在工业方面，对于冶金、化工、机械制造等生产过程中遇到的各种物理量，包括温度、流量、压力、厚度、张力、速度、位置、频率、相位等等。

应用例子有很多，人类使用自动装置的历史可以追溯到古代。

中国古代的指南车和铜壶滴漏，古罗马人家庭水管系统的简单水位调节装置都是自动控制系统的萌芽。

比如人自己就是一个具有负反馈的闭环控制系统，眼睛便是传感器，充当反馈，人体系统能通过不断的修正最后作出各种正确的动作。
