初中物理杠杆练习题(最新整理)

1．请注明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在 A 点用力，在图中画用心Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O地址，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画用心Ｆ对支点O的力臂，并用字母G表示．8．以下列图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并注明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中 Ｆ 1 和 Ｆ 2 的力臂 G 和 G ．12 12．画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力 G 和拉力 Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G 和阻力 Ｆ2 的力臂 G ．1 215．画出图中，加在杠杆上的动力 Ｆ的力臂．16．以下列图，试画出杠杆 OA 所受力的力臂（ OA 杆的质量忽略不计）17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力 Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力 Ｆ 1 和Ｆ 2 的力臂，并用G 和 G 分别注明．1219．画出图中杠杆所受各力对于支点 O 的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O 是支点，试分别画出 Ｆ1， Ｆ2 的力臂 G 1， G 2．21．以下所示的杠杆中， O 是支点，在图上画出Ｆ 、Ｆ 2 的力臂，并且用 G 、 G 表示它112们．22．画出以下各力的力臂（如图）23．画出以下各力的力臂（如图）24．如图中的点 O 是杠杆的支点，画用心 Ｆ 1 和 Ｆ 2 的力臂，并用字母G 和 G 注明．1225．画出图中 Ｆ1 和Ｆ 2 的力臂．26．在图中，画用心 Ｆ 1 和Ｆ 2 对杠杆支点 O 的力臂，并分别用字母G 和 G 表示．1227．以下列图，一木杆可绕固定轴 O 自由转动，木杆在水平拉力 Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力 G 对 O 点的力臂．28．画出图 1 和图 2 中各力的力臂．29．以下列图的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中合适的地址用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉缩短，动力Ｆ1作用在A点上，阻力Ｆ2作用在 B 点上，请在图中画出各力的力臂，在你所画的图中：----表示Ｆ1的力臂，_____表示Ｆ2的力臂．31. O 为支点， AO=60cm ， OB=40cm ， BC=30cm ，在杆上某处挂一物体，要使杠杆在图示地址平衡．请在图中画出最小的动力F1、动力臂 L 1和物体受到的重力表示图．32. 3．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中地址处于静止（平衡）状态，在图中的 A 点画出所需的最小力 F 的表示图及其力臂．33.如图为某一轻质杠杆，其中O 点为支点，在 B 点悬挂一物体，要使杠杆在图中地址处于静止（平衡）状态，在图中的 A 点画出所需的最小力 F 的表示图及其力臂．34．用以下列图的杠杆提起重物， O是杠杆的支点，若在 A 点用力，在图中画用心Ｆ的力臂，并用字母 G表示35．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．36．以下列图的杠杆中，O是支点．画用心Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．37．先在图中找到支点的地址，尔后依照情况确定动力和阻力，再画出各力臂：38．以下列图装置中， O是支点， AO＝ BC＝40 厘米， OC＝ 30 厘米，在 A 端悬挂 50 牛顿的重物时，在 B 端最少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．39. ．（ 1）以下列图，一把茶壶放在水平桌面上，请画出茶壶所受的重力G 的表示图．（2）以下列图的茶壶在倒茶时相当于一个杠杆，现以O 为支点，在 A 点处提壶耳向杯中倒水，请画出作用在 A 点的最小的动力 F 及其对应的力臂l．40. 地震抢险中一项深重的任务是清理公路上的巨石、以下列图，抢险队员用撬棍AB 伸到一块巨石的下面，尔后以下端 A 为支点逆时针撬动、已知棍长AB=1 、5m， AC=0 、 25m，撬棍与巨石之间相互作用力的方向与撬棍垂直、若要撬动这块巨石，在 C 处最少要对巨石施加6000N 的力、问：抢险队员在图中的撬棍上怎样施加力时最省力？这个最小的力是多大？41．如图所示，画出使杠杆AB 在图地址静止时所用最小力 F 的作用点和方向42．现将一石磙推登台阶，请你在图上画出最小力的表示图．43．如图，用最小的力撬动石块，请画出这个力的表示图，并标出它的力臂l．44．羊角锤是我们生活中常用的一种工具，请你在图中画出拔钉子时在羊角锤上施加的最小力．45（ 2009?太原）某同学在做俯卧撑运动时（以下列图），可将他视为一个杠杆，支点为O，他的重心在 A 点，支撑力为F，请画出重力和支撑力 F 的力臂．46．以下列图，均匀杆可绕O 转动，在力 F 作用下静止在水平川址，L 为 F 的力臂，请在图中作出杆重力G 表示图和力 F 的方向．47．（ 2006?锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂 L 1和阻力 F248．以下列图的钢丝钳，其中 A 是剪钢丝处， B 为手的用力点，O 为转动轴（支点），右图为单侧钳柄及相连部分表示图．请在图中画出钢丝钳剪钢丝时的动力臂L 1和阻力 F2．49．以下列图，F1是作用在抽水机手柄 A 点处的动力， O 为支点．请画出动力F1的力臂 L 1和抽水机手柄B 点处碰到的阻力力F2．。

杠杆练习题及答案一、选择题1. 杠杆的五要素包括：A. 支点、力臂、动力、阻力、杠杆本身B. 支点、力臂、动力、阻力、杠杆长度C. 支点、力臂、动力、阻力、杠杆角度D. 支点、力臂、动力、阻力、杠杆重量2. 动力臂与阻力臂之比等于：A. 动力与阻力之比B. 阻力与动力之比C. 动力与阻力之和D. 动力与阻力之差3. 省力杠杆的特点是什么？A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂与阻力臂无关4. 以下哪个杠杆是省力杠杆？A. 剪刀B. 鱼竿C. 钳子D. 撬棍5. 杠杆平衡的条件是：A. 动力等于阻力B. 动力臂等于阻力臂C. 动力乘以动力臂等于阻力乘以阻力臂D. 动力乘以阻力臂等于阻力乘以动力臂答案：1. A 2. A 3. B 4. C 5. C二、填空题6. 杠杆分为________、________和________三种类型。

7. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以________。

8. 当动力臂大于阻力臂时，杠杆是________杠杆。

9. 动力臂和阻力臂的长度之和等于________的长度。

10. 杠杆的支点是杠杆绕着________的点。

答案：6. 省力杠杆、费力杠杆、等臂杠杆 7. 阻力臂 8. 省力 9. 杠杆 10. 转动三、简答题11. 请解释什么是杠杆的力臂，并举例说明。

12. 描述一下如何使用杠杆原理来提高工作效率。

答案：11. 力臂是指从支点到力的作用线的距离。

例如，在使用撬棍时，撬棍与地面的接触点是支点，而撬棍上的力作用点到支点的距离就是力臂。

12. 利用杠杆原理提高工作效率，可以通过增加动力臂的长度来减少所需的动力。

例如，使用钳子时，钳子的手柄部分较长，这样可以在不增加手部力量的情况下，更轻松地夹紧物体。

四、计算题13. 已知一个杠杆的支点到动力作用点的距离是0.5米，到阻力作用点的距离是2米，动力是100牛顿。

求阻力的大小。

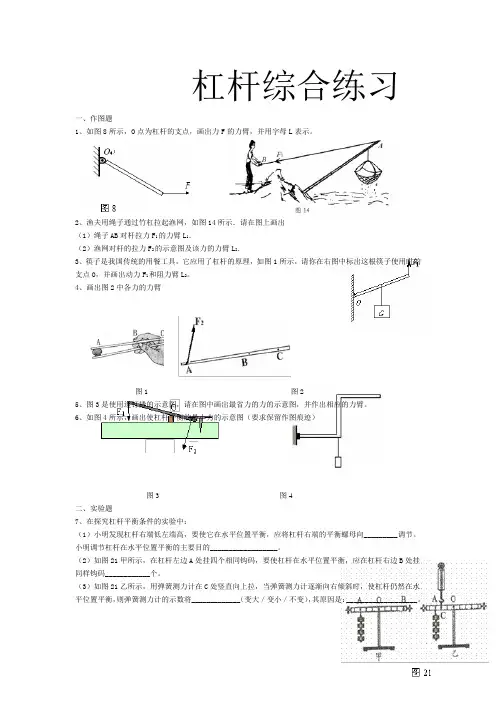

杠杆综合练习一、作图题 1、如图8所示，O 点为杠杆的支点，画出力F 的力臂，并用字母L 表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1）绳子AB 对杆拉力F 1的力臂L 1．（2）渔网对杆的拉力F 2的示意图及该力的力臂L 2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图1所示，请你在右图中标出这根筷子使用时的支点O ，并画出动力F 1和阻力臂L 2。

4、画出图2中各力的力臂图1 图25、图3是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。

6、如图4所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）图3 图4二、实验题7、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_________调节。

小明调节杠杆在水平位置平衡的主要目的__________________。

（2）如图21甲所示，在杠杆左边A 处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B 处挂同样钩码____________个。

（3）如图21乙所示，用弹簧测力计在C 处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_____________（变大／变小／不变），其原因是：___________________。

8、探究“杠杆的平衡条件”实验中：（1）实验前出现图甲所示情况，应将杠杆两端的螺母向调（填“左”或“右”），使杠杆在水平位置平衡，这样做的目的是。

（2）实验过程中出现了图乙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向（填“左”或“右”）移动格。

（3）实验中，要改变力和力臂的数值，得到多组实验数据，这样做的目的是。

三、计算题9、某工地在冬季水利建设中设计了一个提起重物的机械，如图是这个机械一个组成部分的示意图．OA 是个钢管，每米长受重力为30牛顿；0是转动轴；重物的质量m为150千克，挂在B处，0B=1米；拉力F 加在A点，竖直向上．取g=1 0牛／千克．为维持平衡，钢管OA为多长时所用的拉力最小?这个最小拉力是多少?10、小华用一根长6米、半径7.5厘米的均匀粗木棒为爸爸设计了一架能搬运柴草的简易起重机（如图所示）。

初中物理杠杆试题及答案一、选择题1. 杠杆的五要素包括：A. 支点、动力、阻力、动力臂、阻力臂B. 支点、动力、阻力、力臂、力矩C. 支点、动力、阻力、力矩、力臂D. 支点、动力、阻力、力臂、力矩答案：A2. 杠杆平衡的条件是：A. 动力乘以动力臂等于阻力乘以阻力臂B. 动力乘以阻力臂等于阻力乘以动力臂C. 动力乘以阻力臂等于阻力乘以动力臂D. 动力乘以力矩等于阻力乘以力矩答案：A3. 杠杆可以分为三类，其中省力杠杆的特点是：A. 动力臂大于阻力臂B. 动力臂小于阻力臂C. 动力臂等于阻力臂D. 动力臂与阻力臂成任意比例答案：A4. 动力臂是杠杆上从支点到动力作用线的距离，下列关于动力臂的说法正确的是：A. 动力臂总是大于阻力臂B. 动力臂总是小于阻力臂C. 动力臂可以大于、小于或等于阻力臂D. 动力臂总是等于阻力臂答案：C二、填空题5. 在使用杠杆时，如果动力臂是阻力臂的2倍，则杠杆是______杠杆。

答案：省力6. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以阻力臂，用公式表示为______。

答案：F1L1 = F2L27. 当杠杆的动力臂是阻力臂的一半时，这种杠杆被称为______杠杆。

答案：费力8. 杠杆的分类依据是动力臂和阻力臂的相对大小，其中费力杠杆的特点是______。

答案：动力臂小于阻力臂三、简答题9. 解释为什么在撬动重物时，使用长柄撬棍比短柄撬棍更省力。

答案：使用长柄撬棍时，动力臂较长，根据杠杆平衡条件，动力臂越长，所需的动力就越小，因此使用长柄撬棍更省力。

10. 描述一下在日常生活中，你能找到的省力杠杆和费力杠杆的例子。

答案：省力杠杆的例子包括钳子、扳手等，它们的动力臂较长，使得施加较小的力就能产生较大的力矩。

费力杠杆的例子包括镊子、鱼竿等，它们的动力臂较短，需要施加较大的力才能产生较小的力矩。

四、计算题11. 一个杠杆的动力臂是阻力臂的3倍，当动力为100N时，求阻力的大小。

可编辑修改精选全文完整版杠杆专题练习1、省力杠杆的动力臂阻力臂。

（选填“大于”、“小于”或“等于”）2、阻力臂为动力臂4倍的杠杆是杠杆（选填“省力”或“费力”）；若该杠杆受到的阻力为20N，则当动力为 N时，杠杆处于平衡状态。

3、各式各样的剪刀都是一对杠杆。

右图中，剪刀是省力杠杆；理发时应选用剪刀。

(选填“甲”或“乙”)4、如图所示的四种情景中，所使用的杠杆属于费力杠杆的是5、在钳子、起子、镊子、钓鱼竿、锄刀、筷子这些工具中，属于费力杠杆的是，天平是杠杆。

6、杠杆的平衡是指杠杆处于____________或_________________状态。

7、如图所示，O为支点，每小格长度相等，每个钩码质量相等。

现在A处挂两个钩码，要使杠杆平衡，应在处挂4个这样的钩码。

8、下列测量工具没有利用杠杆原理的是（）A．弹簧测力计B．杆秤C．台秤D．托盘天平9、如图所示，起瓶器开启瓶盖时，可看作是A．以B为支点的费力杠杆 B．以B为支点的省力杠杆C．以A为支点的费力杠杆 D．以A为支点的省力杠杆10、要使如图的杠杆水平平衡，可采取的做法是：A．支点两端各减少一个钩码; B．支点两端各增加一个钩码;C．支点左端增加一个钩码; D．支点左端减少一个钩码.11、杠杆中，动力的力臂用L表示，图中所画力臂正确的是：三、计算题12、长lm的杠杆水平放置，支点在距左端0．8m处，现在左端挂20N重的物体，要使杠杆在水平位置平衡，应在杠杆的最右端挂的重物是多重。

13、如图13所示，轻质杠杆OA可绕O点转动，杠杆长0.2米，在它的中点B处挂一重30牛的物体G。

若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F 的方向？大小为多少牛？14、学好科学需要手脑并用，请画出下图中作用在杠杆上的两个力F1、F2的力臂。

17、(2分)如图13是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力．请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图．18、在图①中用力的示意图画出物体A受到的重力。

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A 端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．二、选择题2、图所示的简单机械中，属于费力杠杆的是（）A．道钉撬B．火钳C．钢丝钳 D．天平3、如图所示的杠杆，动力F的力臂是( )A．OD B．OF C．OA D．OC4、人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（）A．筷子可以省距离 B．所有剪刀都一定省力C．定滑轮可以省力 D．撬棒越短一定越省力5、在如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．修树剪子 B．核桃夹子 C．取碗夹子 D．羊角锤子6、如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是( )A．l1 B．l2 C．l3D．l47、如图是一种切甘蔗用的铡刀示意图．下列说法中正确的是( )A．刀刃很薄，可以增大压力； B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断 D．手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3，ρ铝=2.7×103kg/m3，如图所示，A端挂的实心铁块，B端挂的实心铝块，两金属块均浸没在水中，等臂杠杆平衡，若将两个盛水杯撤去，则（）A．A端向下，B端向上 B．A端向上，B端向下C. A端向下，B端向下D. A端向上，B端向上三、作图题9、如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡．试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)．11、如图所示，画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向．12、如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆．用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂．13、在西昌到成都的T8866次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.15、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．17、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

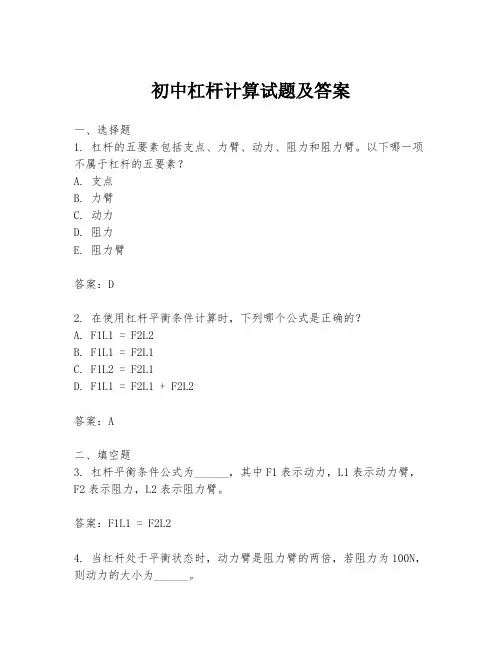

初中杠杆计算试题及答案一、选择题1. 杠杆的五要素包括支点、力臂、动力、阻力和阻力臂。

以下哪一项不属于杠杆的五要素？A. 支点B. 力臂C. 动力D. 阻力E. 阻力臂答案：D2. 在使用杠杆平衡条件计算时，下列哪个公式是正确的？A. F1L1 = F2L2B. F1L1 = F2L1C. F1L2 = F2L1D. F1L1 = F2L1 + F2L2答案：A二、填空题3. 杠杆平衡条件公式为______，其中F1表示动力，L1表示动力臂，F2表示阻力，L2表示阻力臂。

答案：F1L1 = F2L24. 当杠杆处于平衡状态时，动力臂是阻力臂的两倍，若阻力为100N，则动力的大小为______。

答案：50N三、计算题5. 一个杠杆的动力臂是阻力臂的3倍，阻力为200N，求动力的大小。

答案：动力的大小为200N/3 ≈ 66.67N6. 已知一个杠杆的动力为50N，阻力为150N，若要使杠杆平衡，动力臂应为阻力臂的多少倍？答案：动力臂应为阻力臂的3倍。

四、简答题7. 请简述杠杆的分类及其应用。

答案：杠杆可以分为省力杠杆、费力杠杆和等臂杠杆。

省力杠杆的动力臂大于阻力臂，可以省力但费距离，如钳子；费力杠杆的动力臂小于阻力臂，费力但省距离，如鱼竿；等臂杠杆的动力臂等于阻力臂，既不省力也不费力，如天平。

8. 为什么说杠杆是简单机械中的一种？答案：杠杆是一种简单机械，它通过改变力的作用点和方向，使力的作用效果放大或缩小。

杠杆的工作原理基于力矩平衡，即动力乘以动力臂等于阻力乘以阻力臂。

这种原理使得杠杆在日常生活中得到了广泛应用，如撬棍、扳手等。

中考物理总复习《杠杆》专项测试题(带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．一根粗细均匀的杠杆AB，在端AB处分别作用竖直向下的力F1、F2时，杠杆在水平位置处于平衡．若使力F1、F2同时各减小2牛顿，则杠杆失去平衡，且A端上升，B端下降，由此可以判断杠杆AB的支点位置（）A．在杠杆的中点B．不在杠杆的中点，而靠近A端C．不在杠杆的中点，而靠近B端D．条件不足，无法判断2．在轻质杠杆AB的A端悬挂一个质量为2kg的空桶，AO︰OB=2︰1，将质量分布均匀，重为240N的正方体工件M通过细线与B端相连，如图所示。

此时杠杆在水平位置平衡，且M对地面的压强为5000Pa，不计摩擦。

若将M沿竖直方向截去部分，并将截取的部分放入空桶中，使M对地面的压强变为原来的五分之三。

则下列说法错误的是（）A．截去部分前，细线对M的拉力40N B．M的边长是0.2mC．工件M的密度3×103kg/m3D．截去部分的质量3.0kg3．如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（）A．B．C．D．4．如图是正在使用的机械，属于省力杠杆的是（）A．独轮车B．扫帚C．钓鱼竿D．船桨5．图所示的工具中，属于费力杠杆的一组是（）A．①①B．①①C．①①D．①①6．如图所示的工具中属于费力杠杆的一组是（）A．①①B．①①C．①①D．①①7．指出图中所列工具不属于省力杠杆的是（）A．起子B．道钉撬C．筷子D．钢丝钳8．如图所示，一均匀杠杆A处挂2个钩码，B处挂1个钩码，在A、B两处再各加一个钩码，钩码质量均相同，那么（）A．杠杆仍平衡B．杠杆的左边向下倾C．杠杆的右边向下倾D．无法确定杠杆是否平衡9．如图所示的工具中，正常使用时属于费力杠杆的是（）A．B．C．D．10．有一平衡的不等臂杠杆，下面哪种情况下杠杆仍能平衡：（）A．使动力、阻力的大小减少相同的数值B．使动力、阻力的大小增加相同的数值C．使动力臂、阻力臂增加相同的长度D．使动力、阻力的大小增加相同的倍数二、填空题11．如图所示，高0.8m、重1100N的均匀圆柱形木柱M，底面半径r=0.3m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对；木柱对地面的压力与地面对它的支持力是一对；若要使木柱的a点离开地面，至少需要N的力。

中考物理总复习《杠杆》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________知识点回顾1.杠杆：（1）定义：在力的作用下能绕着固定点转动的硬棒称作杠杆。

2.杠杆的五要素：（1）支点：杠杆绕着转动的点，用字母O表示；（2）动力：使杠杆转动的力，用字母F1表示；（3）阻力：阻碍杠杆转动的力，用字母F2表示；（4）动力臂：支点到动力作用线的距离，用字母L1表示；（5）阻力臂：支点到阻力作用线的距离，用字母L2表示。

3.力臂的画法：（1）先找支点；（2）再画作用线；（3）最后画垂线（不要忘记标垂直符号，还有力臂L）。

4.杠杆的平衡条件：（1）杠杆平衡：杠杆在动力和阻力的作用下处于静止状态。

（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂。

用 F1、F2、L1、L2分别表示动力、阻力、动力臂、阻力臂，杠杆的平衡条件还可写为：F1×L1=F2×L2。

5.杠杆的分类：（1）省力杠杆：动力臂大于阻力臂；应用：羊角锤、开瓶器、核桃夹。

（2）费力杠杆：动力臂小于阻力臂；应用：镊子、鱼竿、筷子。

（3）等臂杠杆：动力臂等于阻力臂；应用：天平、跷跷板。

专题练习一、选择题1．有关杠杆的说法正确的是（）A．作为杠杆一定要有支点，而且支点一定在杠杆上，杠杆的形状可以是直的，也可以是弯的B．杠杆的长度一定等于动力臂与阻力臂之和C．使用杠杆一定省力，有的杠杆既可省力，又可少移动距离D．从杠杆的支点到动力作用点的距离叫做动力臂2．如图所示是用瓶起子打开瓶盖的情境，开启过程中某时刻，可将瓶起子看作一个杠杆（忽略杠杆所受重力），用“ O ”表示支点位置，手施加的力为动力F l（方向垂直杠杆），杠杆所受阻力为F2（方向垂直杠杆），能表示此时支点、动力和阻力的示意图是（）A． B． C． D．3．如图所示，杠杆处于平衡状态。

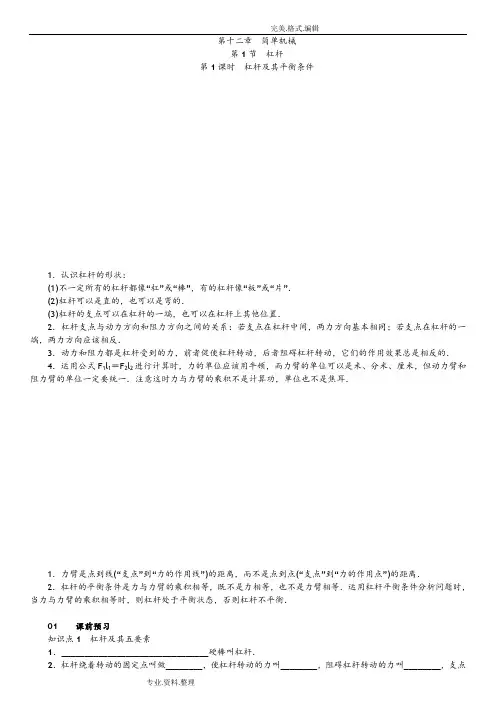

第十二章简单机械第1节杠杆第1课时杠杆及其平衡条件1．认识杠杆的形状：(1)不一定所有的杠杆都像“杠”或“棒”，有的杠杆像“板”或“片”．(2)杠杆可以是直的，也可以是弯的．(3)杠杆的支点可以在杠杆的一端，也可以在杠杆上其他位置．2．杠杆支点与动力方向和阻力方向之间的关系：若支点在杠杆中间，两力方向基本相同；若支点在杠杆的一端，两力方向应该相反．3．动力和阻力都是杠杆受到的力，前者促使杠杆转动，后者阻碍杠杆转动，它们的作用效果总是相反的．4．运用公式F1l1＝F2l2进行计算时，力的单位应该用牛顿，而力臂的单位可以是米、分米、厘米，但动力臂和阻力臂的单位一定要统一．注意这时力与力臂的乘积不是计算功，单位也不是焦耳．1．力臂是点到线(“支点”到“力的作用线”)的距离，而不是点到点(“支点”到“力的作用点”)的距离．2．杠杆的平衡条件是力与力臂的乘积相等，既不是力相等，也不是力臂相等．运用杠杆平衡条件分析问题时，当力与力臂的乘积相等时，则杠杆处于平衡状态，否则杠杆不平衡．01课前预习知识点1杠杆及其五要素1．________________________________硬棒叫杠杆．2．杠杆绕着转动的固定点叫做________，使杠杆转动的力叫________，阻碍杠杆转动的力叫________，支点到动力作用线的距离叫________，支点到阻力作用线的距离叫________．知识点2杠杆的平衡条件3．当杠杆处于______状态或__________状态时，我们就说杠杆平衡了．4．杠杆平衡条件是：动力×________＝阻力×________，即F1×______＝F2×________．02当堂训练1．关于杠杆，下列说法正确的是()A．杠杆必须是一根直棒B．杠杆一定有支点C．当力的作用线通过支点时，力臂最大D．动力臂就是支点到动力作用点的距离2．(潍坊中考)如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则()A．F1·OC＝F2·OA B．F1·OD＝F2·OBC．F1·OE＝F2·OA D．F1·OE＝F2·OB3．(南宁中考)如图所示，在使用相同的钩码进行“探究杠杆的平衡条件”的实验中，要使调好的杠杆重新在水平位置平衡，应在A处悬挂钩码的个数是()A．1个B．2个C．3个D．6个4．(北京中考)如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB.线段________(填“OA”或“AC”)表示力F的力臂．5．(益阳中考)如图是自行车手闸示意图，手闸是一个简单机械，这种简单机械的名称是________，当图中手对车闸的作用力F＝10 N时，刹车拉线受到力的大小为________N.03课后作业6．(东营中考)如图所示，杠杆处于平衡状态，如果在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆会()A．左端下降B．右端下降C．仍然平衡D．无法判断如图所示，一轻质杠杆OB可绕O点无摩擦转动，B端用绳子系在竖直墙壁上，在杠杆的A点悬挂一重为20 N 的物体，杠杆处于水平静止状态．已知OB长为50 cm，OA长为30 cm，∠B＝30°.(1)请在图中画出绳子对杠杆拉力F1的力臂．(2)拉力F1的大小是多少？【提示】从支点作到动力作用线的垂线，即可得到动力臂l1.由于杠杆处于水平位置，则阻力臂l2＝OA＝30 cm，根据几何知识可知：l1＝OB/2＝50 cm/2＝25 cm，则F1×l1＝F2×l2，F1×25 cm＝20 N×30 cm，F1＝24 N.【答案】(1)如图所示(2)24 N【方法归纳】解答与杠杆相关的计算题，一定要利用杠杆平衡条件，解题的关键是找准杠杆的五要素．7．(广州中考)AC硬棒质量忽略不计，在棒的B、C两点施加力F1、F2，F2的方向沿OO′线，棒在如图所示位置处于静止状态，则()A ．F 1＜F 2B ．F 1＝s 2s 1F 2C ．F 1力臂小于s 1D ．F 2方向沿OO′线向下8．(厦门中考)用细绳系住厚度不均匀的木板的O 处，木板恰好处于静止状态，且上表面保持水平．如图所示，两玩具车同时从O 点附近分别向木板的两端匀速运动，要使木板在此过程始终保持平衡，必须满足的条件是( )A ．两车的质量相等B ．两车的速度大小相等C ．质量较小的车速度较大D ．两车同时到达木板两端9．(莱芜中考)如图所示，杠杆在力F 1、F 2的作用下(F 2未画出)处于平衡状态．O 为支点，L 2是力F 2的力臂，请在图中画出F 1的力臂L 1和力F 2的示意图．10．(聊城中考)在探究“杠杆的平衡条件”实验中．(1)将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，如图所示，这时应将左端的平衡螺母向______(填“左”或“右”)端调节，直到杠杆在水平位置平衡，目的是__________________________________________________________________．(2)记录实验数据的表格如下，请将表格空白处补充完整．次数 动力F 1(N)①________②________阻力臂l 2(m)120.110.2(3)你认为他的结论________(填“可靠”或“不可靠”)，理由是______________________________________________________．挑战自我11．(烟台中考)如图所示，一根质地均匀的木杆可绕O 点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F ，使杆从OA 位置匀速转到OB 位置的过程中，力F 的大小将( )A ．一直是变大的B ．一直是变小的C．先变大，后变小D．先变小，后变大第2课时生活中的杠杆1．省力杠杆：省力杠杆的动力臂要大于阻力臂，从而使动力小于阻力．生活中的撬棒、羊角锤、手推车、起子等都是省力杠杆．2．费力杠杆：费力杠杆的动力臂要小于阻力臂，从而使动力大于阻力．生活中钓鱼竿、筷子、缝纫机脚踏板、铁锹、理发剪刀等都是费力杠杆．3．等臂杠杆：等臂杠杆的动力臂等于阻力臂，动力等于阻力．生活中的天平、跷跷板、定滑轮都可看成等臂杠杆．1．动力和阻力不一定必须在支点的两侧，也可以在支点的同侧；2．求最小动力时，一定要在杠杆上寻找离支点最远的点作为动力作用点．如图，在一次野外活动中，小明用一木棒扛一包裹吃力前行．为减轻肩部所受压力，他可以把肩膀向________移动，离包裹________一点．【提示】以手为支点，根据杠杆平衡条件：F肩L肩＝F物L物，若要减小肩部所受压力，应增大肩的力臂，把肩膀向后移动，离包裹近一点．【答案】后近01课前预习知识点杠杆的应用1．省力杠杆的动力臂________阻力臂，________省力，但______距离．2．费力杠杆的动力臂______阻力臂，______省力，但______距离．3．等臂杠杆的动力臂______阻力臂，不省力也不费力，不省距离也不费距离．4．杠杆在我国古代早就有了许多巧妙地应用，有时人们使用动力臂比阻力臂长的杠杆是为了________；有时却要使用费力杠杆，那又是为了________．02当堂训练1．(潍坊中考)下列图中所示的工具，属于等臂杠杆的是()A．镊子B．钳子C．起子D．天平2．(滨州中考)根据工作需要选择合适的工具是劳动者的基本技能．要剪断铁丝等较硬的物体，下图中的4种剪刀应选择()3．(吉林中考)如图所示的装置中，两支笔构成了一个________，可以轻松地举起很重的书，小指离支点越远，所用的力越______．4．市政府实行的“绿色早餐工程”采用了如图所示的推车供应早餐，餐点均匀摆放在推车内．当售货员将推车前轮推到路沿A时，售货员向下按扶把，这时推车可以视为杠杆，支点是________(填“前轮”或“后轮”)；当后轮遇到路沿A时，售货员向上提扶把，这时支点是________(填“前轮”或“后轮”)．后一种情况下，推车可以视为________杠杆．03课后作业5．(常州中考)如图所示，OAB为轻质杠杆，可绕支点O自由转动，在B端施加一个动力使杠杆在水平位置平衡，该杠杆()A．一定是省力杠杆B．一定是费力杠杆C．一定是等臂杠杆D．以上情况都有可能6．(宁夏中考)校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了() A．增大阻力臂，省力B．减小阻力臂，省力C．增大动力臂，方便D．减小动力臂，方便7．(南通中考)如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值．下列关于密度秤制作的说法中，错误的是()A．每次倒入空桶的液体体积相同B．秤的刻度值向右越来越大C．悬点O适当右移，秤的量程会增大D．增大M的质量，秤的量程会增大8．(威海中考)如图是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．下列说法正确的是()A．吊臂是一省力杠杆，但要费距离B．吊臂是一个费力杠杆，但可以省功C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小9．如图甲所示的是现在比较流行的胶棉拖把，只需要用手在A处向上拉动即可把海绵里的水挤干，非常方便、卫生．这里拉杆ABC是________(填“省力”“等臂”或“费力”)杠杆．如图乙所示，海绵被折叠、压扁，说明力可以改变物体的________．10．如图所示是一个小鸟自动饮水玩具，只要这个玩具小鸟面前有水它就会不断点头饮水．这个玩具小鸟的工作原理是____________________．若将小鸟的头部所受重力看做动力，尾部所受重力看做阻力，在小鸟工作到图示位置时，应满足的条件是______________________．11．(菏泽中考)用一杆秤称得物体的质量是2 kg，如图所示．根据杆秤上秤钩、提纽和秤砣三者的位置关系，估测出秤砣的质量大约是________kg.挑战自我12．(无锡中考)某人在动物园内，用弹簧测力计称出了一头大象的重量，在称象过程中，他用到了吊车、铁笼和一根很长的配槽钢等辅助工具，操作步骤如下：a．如图甲所示，将铁笼系于槽钢上的B点，当吊车吊钩在槽钢上的悬吊点移至O点时，槽钢在水平位置平衡．b．将大象引入铁笼，保持吊钩悬吊点O点和铁笼悬挂点B点的位置不变，用弹簧测力计竖直向下拉住槽钢的另一端，使之再次在水平位置平衡，如图乙所示，测得OB＝6 cm，OA＝9 m，弹簧测力计的示数为200 N，根据上述数据测出了大象的重量．(1)大象的重为__________N.(2)设计步骤a的目的是______________________________________________．第十二章简单机械第1节杠杆第1课时杠杆及其平衡条件课前预习1．在力的作用下绕着固定点转动的 2.支点动力阻力动力臂阻力臂 3.静止匀速转动 4.动力臂阻力臂l1l2当堂训练1．B 2.D 3.B 4.OA 5.杠杆40课后作业6．A7.C8.C9.10.(1)右消除杠杆自身重力对实验的影响，且便于从杆上直接读出力臂(2)动力臂l1(m)阻力F2(N)(3)不可靠根据一组实验数据得出结论，实验结论不具有普遍性11.C第2课时生活中的杠杆课前预习1．大于能费 2.小于不能省 3.等于 4.省力省距离当堂训练1．D 2.D 3.杠杆小 4.后轮前轮省力课后作业5．D 6.B7.C8.D9.省力形状10.杠杆的平衡条件动力×动力臂＜阻力×阻力臂(F1L1＜F2L2) 11.0.512.(1)3×104(2)消除槽钢重力对杠杆平衡的影响。
