人工接地体安装

接地装置安装4.1.1 主控项目应符合下列规定：1 利用建筑物桩基、梁、柱内钢筋做接地装置的自然接地体和为接地需要而专门埋设的人工接地体，应在地面以上按设计要求的位置设置可供测量、接人工接地体和做等电位连接用的连接板。

2 接地装置的接地电阻值应符合设计文件的要求。

3 在建筑物外人员可经过或停留的引下线与接地体连接处3m范围内，应采用防止跨步电压对人员造成伤害的下列一种或多种方法如下：1）铺设使地面电阻率不小于50kΩ·m的5cm厚的沥青层或15cm厚的砾石层。

2）设立阻止人员进入的护栏或警示牌。

3）将接地体敷设成水平网格。

4 当工程设计文件对第一类防雷建筑物接地装置设计为独立接地时，独立接地体与建筑物基础地网及与其有联系的管道、电缆等金属物之间的间隔距离，应符合现行国家标准《建筑物防雷设计规范》GB50057中第4.2.1条的规定。

4.1.2 一般项目应符合下列规定：1当设计无要求时，接地装置顶面埋设深度不应小于0.5m。

角钢、钢管、铜棒、铜管等接地体应垂直配置。

人工垂直接地体的长度宜为2.5m，人工垂直接地体之间的间距不宜小于5m。

人工接地体与建筑物外墙或基础之间的水平距离不宜小于1m。

2 可采取下列方法降低接地电阻：1）将垂直接地体深埋到低电阻率的土壤中或扩大接地体与土壤的接触面积。

2）置换成低电阻率的土壤。

3）采用降阻剂或新型接地材料。

4）在永冻土地区和采用深孔（井）技术的降阻方法，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB50169-2006中第3.2.10条～第3.2.12条的规定。

5）采用多根导体外引，外引长度不应大于现行国家标准《建筑物防雷设计规范》GB50057中第5.4.6条的规定。

3当接地装置仅用于防雷保护，且当地土壤电阻率较高，难以达到设计要求的接地电阻值时，可采用现行国家标准《雷电防护第3部分：建筑物的物理损坏和生命危险》GB/T21714.3-2008中第5.4.2条的规定。

防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

防雷接地施工操作流程防雷接地施工操作流程2010-09-23 08:49 来源于网络【大中小】【打印】【我要纠错】一、施工准备（一）作业条件1.接地体安装人工接地体：设计位置的场地没被占用，且巳经清理好；利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。

2.接地干线安装支架安装完毕；土建抹灰已完成；穿墙保护管巳预埋。

3.支架安装各种支架已运到现场；结构工作巳经宪成；室外必须有脚手架或爬梯。

4.防雷引下线暗敷设建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。

5.避雷引下线明敷设支架安装完毕；建筑物有脚手架或爬梯，达到能上人操作的条件；土建外装修完毕。

6.避雷网安装支架安装完毕；具备调直场地和垂直运输条件；接地体与引下线必须做完。

7.避雷针安装接地体及引下线必须安装完毕；需要脚手架处，脚手架搭设完毕；土建结构工程己完，并随结构施工做完预埋件。

（二）材料要求1.防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2.电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1.常用电工工具：手锤、钢锯、压力案子、大锤等。

2.线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303）的规定。

三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1.接地体安装有关规定接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药；垂直接地体的间距不应小于其长度的3～5倍。

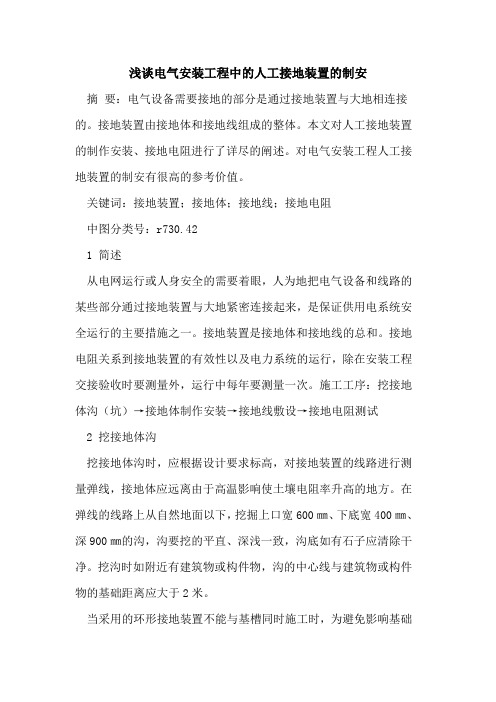

浅谈电气安装工程中的人工接地装置的制安摘要：电气设备需要接地的部分是通过接地装置与大地相连接的。

接地装置由接地体和接地线组成的整体。

本文对人工接地装置的制作安装、接地电阻进行了详尽的阐述。

对电气安装工程人工接地装置的制安有很高的参考价值。

关键词：接地装置；接地体；接地线；接地电阻中图分类号：r730.421 简述从电网运行或人身安全的需要着眼，人为地把电气设备和线路的某些部分通过接地装置与大地紧密连接起来，是保证供用电系统安全运行的主要措施之一。

接地装置是接地体和接地线的总和。

接地电阻关系到接地装置的有效性以及电力系统的运行，除在安装工程交接验收时要测量外，运行中每年要测量一次。

施工工序：挖接地体沟（坑）→接地体制作安装→接地线敷设→接地电阻测试2 挖接地体沟挖接地体沟时，应根据设计要求标高，对接地装置的线路进行测量弹线，接地体应远离由于高温影响使土壤电阻率升高的地方。

在弹线的线路上从自然地面以下，挖掘上口宽600㎜、下底宽400㎜、深900㎜的沟，沟要挖的平直、深浅一致，沟底如有石子应清除干净。

挖沟时如附近有建筑物或构件物，沟的中心线与建筑物或构件物的基础距离应大于2米。

当采用的环形接地装置不能与基槽同时施工时，为避免影响基础安全，必须根据结构专业的要求，接地装置要与基础保持一定的距离。

独立避雷针的接地装置与重复接地之间距离应大于3米。

3 人工接地体制作安装人工接地体是埋入土壤中做散流用的导体。

人工接地体按其埋设方式有垂直接地体和水平接地体两种（1）垂直接地体制作安装制作垂直接地体时，截取长度大于2.5米的∠50×50×5的角钢、ф50钢管，钢管端部锯成斜口或锻造成锥型，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体。

接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面≥600㎜，间距不小于两根接地体长度之和，即一般应大于5米，当受地方限制时，可适当减少一些距离，但不应小于接地体的长度。

五、人工接地体制作安装人工接地体分垂直和水平安装两种。

接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。

（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。

垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。

垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。

使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。

敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。

接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。

当接地体沟挖好后，应垂直敷设在地沟内（不应平放），垂直放置时，散流电阻较小。

顶部埋设深度距地面不小于0.6m，如下图所示。

水平接地体多根平行敷设时水平间距不小于5m。

水平接地体安装1—接地体；2—接地线沿建筑物外面四周敷设成闭合环状的水平接地体，可埋设在建筑物散水及灰土基础以外的基础槽边。

人工接地体的安装方案
（１）一般按设计所提供的数量和规格进行加工，材料采用钢条和角钢。

如用钢管时，选用直径为38～50mm，壁厚不小于3.5mm的钢管，然后切割，长度一般为2.5m，钢管打入地下的一端加工成扁尖型或锥型及针面型；如用角钢时，一般选用50×50×5mm角钢，切割长度为2.3m，角钢的一端加工成尖头形状。

（２）装设接地体前，需要沿着接地体的线路先挖沟，并立即安装接地体和敷设接地扁钢，以防止土方倒塌，一般采用手锤打入接地体。

（３）安装步骤
１）按设计位置将接地体打入沟的中心线上，接地体露在地面的长度约为150～200m（沟深0.8～1m）可停止打入，使接地体最高点高于施工完毕后的地面有600mm的距离，接地体间的距离按设计要求，一般规定的距离不小于5m。

２）敷设的管子或角钢及连接扁钢应避开其他地下管路、电缆等设施，一般与电缆及管道等交叉时，相距不小于10m，与电缆及管道的平行时不小于300～350mm。

３）敷设接地时，接地体应与地面保持垂直。

接地安装施工方案1. 引言接地安装是一项非常重要的电气工程，其目的是确保电气设备能够安全运行，并保护人员和设备免受电气故障的危害。

本文档将详细介绍接地安装的施工方案，包括所需材料、施工步骤以及注意事项等。

2. 所需材料接地安装需要以下材料： - 接地线：选择符合国家标准的铜质或铝质接地线，截面积应根据设备的负载电流和土壤电阻值而定。

- 接地装置：包括接地电极、接地棒、接地网等，应选用符合国家标准的产品。

- 接地夹具：用于连接接地线和接地装置的夹具，应选用符合国家标准的夹具。

3. 施工步骤3.1 前期准备在进行接地安装前，需要进行如下准备工作： 1. 制定施工方案：根据实际情况和需求，制定接地安装的施工方案，包括接地点的选择、材料的准备、施工过程和安全措施等。

2. 确定地质条件：了解施工地点的土壤电阻值和地下水位等信息，判断是否适合进行接地安装。

3. 编制施工图纸：根据实地勘测的结果，编制接地安装的施工图纸。

3.2 施工操作接地安装的施工操作一般包括以下步骤： 1. 安装接地装置：按照施工图纸的要求，在接地点挖掘合适的深度和直径的坑洞，将接地装置安装到坑洞中，并使用水泥等材料固定好。

2. 铺设接地线：将接地线沿着施工图纸规定的路径铺设好，保持线路的连续性和平整度，并利用接地夹具固定接地线与接地装置之间的连接。

3. 连接电气设备：根据需要，将接地线连接到需要接地的电气设备上，确保连接牢固和可靠。

4. 测试接地效果：使用接地电阻测试仪等工具，对接地系统进行测试，确保接地效果符合要求。

5. 完成施工记录：在施工结束后，填写相关的施工记录，记录施工时间、施工人员、使用的材料和设备等信息。

4. 注意事项在进行接地安装施工时，应注意以下事项： - 施工人员应具备相关接地安装的专业知识和技能，严格按照施工方案进行操作。

- 施工过程中应遵守相关的安全规定，佩戴防护用具，确保自身安全。

- 施工现场应保持整洁，防止杂物和碎石堵塞接地装置，影响接地效果。

接地装置安装工艺19.1 基本规定（1）接地装置的埋设深度其顶部不应小于0.6m，角钢及钢管接地极应垂直配置。

（2）垂直接地极长度不应小于 2.5m，其相互之间的间距如设计无要求，一般不小于5m。

（3）接地装置埋设位置距建筑物不宜小于 1.5m，遇到垃圾灰渣等处理埋设接地装置时，应换土并分层夯实。

（4）当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面0.2m处敷设50～90mm厚的沥青层，其宽度应超过接地装置2m。

通过人行通道的接地装置埋深大于3m时，可不设沥青层。

（5）接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机构强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药处的药皮敲净后，刷净后，刷沥青做防腐处理。

（6）明敷设接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨变补偿。

（7）接地干线跨越门口时应暗敷设于地面内（做地面以前埋设好）。

（8）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×40mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转变部分为0.5m。

（9）明敷设接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不超过10mm。

（10）转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。

（11）全部人工接地装置接地干线支持件等金属钢材一律镀锌，铜材应做涮锡处理。

19.2 施工准备19.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。

19.2.2 材料要求（1）品种规格1）镀锌钢材（角钢、钢管、扁钢、圆钢等）；2）铜材（铜管、铜排等）；3）辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。

（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。

一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。

2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀
锌处理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。

最小允许规格、尺寸
.。
