触发电路

简述触发电路的原理及应用一、触发电路的原理触发电路是指通过外部信号或自身电信号的作用，使电路在一定条件下进行开关动作的电路。

具体来说，触发电路是一种能够响应电压或电流等输入信号，并触发输出动作的电路。

触发电路通常由触发器、比较器和补偿电路组成。

触发器是触发电路的核心组件，它能够在输入端接收并保持一个输入信号的状态，然后在触发端收到特定条件的输入信号时，触发器会根据其内部逻辑，产生并保持一个相应的输出信号。

比较器是一种根据输入的电压大小比较的电路，其输出结果为高电平或低电平。

补偿电路则是对触发电路的输出进行调节，保持输出电平稳定。

触发电路的原理可归纳为以下几个方面： 1. 输入信号的检测：触发电路首先需要检测输入信号的特定条件，如电压的高低、电流的大小等。

2. 触发信号的产生：一旦输入信号满足特定条件，触发器会根据内部逻辑产生一个触发信号。

3. 输出动作的触发：触发信号触发后，触发器会相应地对输出进行开关动作，并保持输出信号的状态。

二、触发电路的应用触发电路在电子设备中有着广泛的应用。

以下列举几个常见的应用场景：1. 计时器和时序控制触发电路可以用于构建计时器和时序控制系统。

通过将触发器和计数器等组件结合起来，可以实现精确的定时功能。

计时器和时序控制器在数字电子系统、计算机领域以及通信系统中都有广泛的应用。

2. 触摸感应开关触发电路可以被应用于触摸感应开关中。

通过检测人体的电容变化或通过压力感应技术，当外部物体接触触摸电路时，触发电路会产生信号，从而实现触摸开关的功能。

触摸感应开关广泛应用于智能家居、工业控制等领域。

3. 闪光灯控制在摄影和照明领域，触发电路可以用于控制闪光灯的触发。

触发电路可以感知到拍摄需求，然后通过输出触发信号，控制闪光灯的亮起和熄灭时间，从而实现高速准确的闪光效果。

4. 电源管理触发电路可用于电源管理系统，实现电源的开关控制和切换。

通过根据输入信号的特定条件进行判断，触发电路可以自动切换电源，从而达到有效管理和保护电气设备的效果，减少能源浪费。

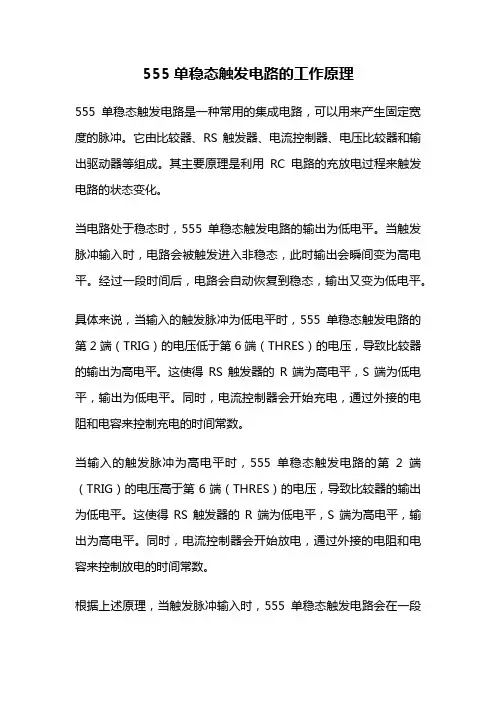

555单稳态触发电路的工作原理555单稳态触发电路是一种常用的集成电路，可以用来产生固定宽度的脉冲。

它由比较器、RS触发器、电流控制器、电压比较器和输出驱动器等组成。

其主要原理是利用RC电路的充放电过程来触发电路的状态变化。

当电路处于稳态时，555单稳态触发电路的输出为低电平。

当触发脉冲输入时，电路会被触发进入非稳态，此时输出会瞬间变为高电平。

经过一段时间后，电路会自动恢复到稳态，输出又变为低电平。

具体来说，当输入的触发脉冲为低电平时，555单稳态触发电路的第2端（TRIG）的电压低于第6端（THRES）的电压，导致比较器的输出为高电平。

这使得RS触发器的R端为高电平，S端为低电平，输出为低电平。

同时，电流控制器会开始充电，通过外接的电阻和电容来控制充电的时间常数。

当输入的触发脉冲为高电平时，555单稳态触发电路的第2端（TRIG）的电压高于第6端（THRES）的电压，导致比较器的输出为低电平。

这使得RS触发器的R端为低电平，S端为高电平，输出为高电平。

同时，电流控制器会开始放电，通过外接的电阻和电容来控制放电的时间常数。

根据上述原理，当触发脉冲输入时，555单稳态触发电路会在一段时间内保持输出为高电平，然后自动恢复为低电平。

这段时间的长度由电容和电阻的数值决定，可以通过调节电阻或电容的值来控制输出脉冲的宽度。

555单稳态触发电路具有宽电压供电范围、稳定的输出脉冲宽度、较高的输出电流能力等特点，因此在许多电子设备中得到广泛应用。

例如，它可以用来产生固定宽度的触发脉冲，用于控制其他电路的工作时间；还可以用于触发电子时钟、倒计时器、电子测量设备等。

总结起来，555单稳态触发电路利用RC电路的充放电过程来触发状态变化，通过调节电容和电阻的数值来控制输出脉冲的宽度。

它具有广泛的应用领域，可以用于控制其他电路的工作时间以及实现各种定时功能。

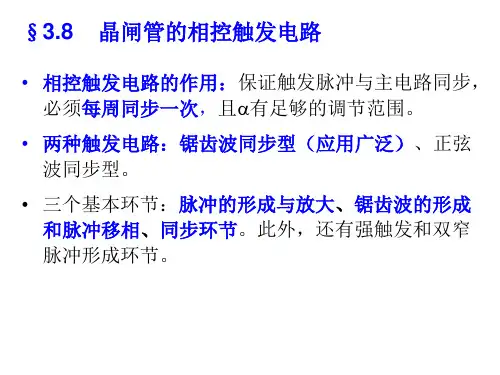

晶闸管触发电路原理
晶闸管触发电路是一种用来控制晶闸管导通或关断的电路。

晶闸管是一种双电极四层结构的半导体器件，当控制电压达到一定值时，晶闸管将导通，形成低电压通道，允许大电流通过。

而当控制电压低于一定值时，晶闸管会关断，形成高电压阻断状态。

晶闸管的触发电路一般由两部分组成：触发脉冲发生器和触发脉冲放大器。

触发脉冲发生器负责产生控制信号，而触发脉冲放大器则负责放大触发信号，使之能够控制晶闸管的导通或关断。

触发脉冲发生器通常是利用电容和电感等元件来形成一个振荡电路，产生临时性的高幅度脉冲信号。

这个脉冲信号可以通过电压调节器进行调节，以确保触发脉冲的幅度和宽度符合晶闸管的要求。

触发脉冲放大器接收触发脉冲发生器产生的脉冲信号，并将其放大到足以触发晶闸管的电压级别。

这个放大过程中通常会使用放大电路，如放大器或变压器等。

当触发脉冲传递到晶闸管上时，它会改变晶闸管的电特性，从而实现导通或关断。

触发脉冲的幅度、宽度和频率等参数决定了晶闸管的导通和关断速度以及电流大小。

总而言之，晶闸管触发电路是利用触发脉冲发生器和触发脉冲
放大器，通过产生和放大脉冲信号来控制晶闸管的导通或关断，实现对电流的控制。

常用触发器的工作原理和结构常用触发器是数字电路中常见的一种基本元件，它用来存储和稳定输入信号的状态，并在特定条件下产生输出信号。

常用触发器包括RS触发器、D触发器、JK触发器和T触发器。

本文将详细介绍这些触发器的工作原理和结构。

1.RS触发器：RS触发器是一种简单的触发器，由两个互补反馈的门组成。

它有两个输入端R和S以及两个输出端Q和\(\bar{Q}\)。

当R=0、S=1时，Q=0；当R=1、S=0时，Q=1；当R=S=1时，上一状态保持不变。

RS触发器的结构可以用两个门（通常是与非门）构成。

其中一个门的输入是R和Q，输出是\(\bar{Q}\)；另一个门的输入是S和\(\bar{Q}\)，输出是Q。

当输入的电平变化时，会通过门电路的逻辑运算，产生输出信号。

2.D触发器：D触发器是一种RS触发器的扩展形式，它只有一个输入端D、一个输出端Q和一个时钟信号端CLK。

D触发器通过时钟信号的输入，对输入信号D进行锁存并在时钟的上升沿或下降沿将锁存的值输出到Q。

D触发器的结构也可以用两个门（与非门和与门）构成。

与非门的输入是D和CLK，输出是\(\bar{Q}\)；与门的输入是D和CLK，输出是Q。

当时钟信号变化时，根据输入信号D的电平，通过与非门和与门的逻辑运算，传递输出信号。

3.JK触发器：JK触发器是一种RS触发器的改进形式，它相比于RS触发器可以解决RS触发器由于S和R同时为1时的不稳定状态。

JK触发器有两个输入端J和K，以及两个输出端Q和\(\bar{Q}\)。

当J=0、K=1时，Q=0；当J=1、K=0时，Q=1；当J=K=1时，上一状态取反。

JK触发器的结构可以用两个门（与非门和或门）构成。

与非门的输入是J和Q，输出是\(\bar{Q}\)；或门的输入是K和\(\bar{Q}\)，还有一个输入是J和K的异或。

当输入信号J和K的电平变化时，通过与非门和或门的逻辑运算，传递输出信号。

4.T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T（Toggle）信号，以及与JK触发器相同的输出端Q和\(\bar{Q}\)。

触发电路的形式一、引言触发电路是指一种能够自动触发响应的电路，通常用于控制系统中，使得系统能够按照既定的模式和规律运行。

触发电路的形式有很多种，本文将介绍其中比较常用的几种形式，并分析各种形式的优劣之处。

二、正脉冲触发电路正脉冲触发电路是指当有一个正脉冲输入时，系统会做出响应。

这种形式的触发电路常用于计数器、频率计以及时钟电路等领域。

正脉冲触发电路的优点在于信号响应速度快，且响应稳定。

因为只要有脉冲信号输入，电路就会立刻响应，因而可以保证系统的操作精度和稳定性。

但同时也存在缺点，那就是例如噪音等其他干扰信号可能会误触发系统，从而引起电路的失灵，导致系统得不到正确的响应。

三、负脉冲触发电路负脉冲触发电路与正脉冲触发电路类似，只是其响应的信号是负脉冲信号。

这种形式的触发电路常用于数据采集和数字信号处理等领域。

负脉冲触发电路的优点在于可靠性高、响应速度快。

同时它也可以应对多种干扰信号，更加稳定可靠。

但这种形式的触发电路存在一个缺点：需要保证输入信号的极性，如果信号极性不正确，将导致电路得不到正确的响应。

四、有源触发电路有源触发电路即必须在开关之间接入一个信号源才能正常地运行，这种形式的电路常用于电子排队系统、遥控开关等领域。

有源触发电路的优点在于具备适应性强、稳定性好的特点。

有源电路可以通过信号源来改变其自身空间电位，提高电路灵敏度及稳定性，并且对于不同的输入信号也能够进行自适应。

但有源触发电路同时也存在缺点：过于灵敏的电路容易被外部因素（如放射性等）干扰，进而影响校准和数据采集等环节。

五、无源触发电路无源触发电路与有源触发电路类似，也是需要接受外部信号才能运行，只不过它不像有源触发电路那样需要支持能源输入。

这种形式的电路常用于电流计、电流表等领域。

无源触发电路的优点在于结构简单、成本低，并且不需要持续不断地为电路供能。

同时，它也能够自适应不同的输入信号，稳定性好。

但无源触发电路也存在缺陷，例：对外部干扰信号的响应不灵敏，容易受到输入信号滞后、缩小等影响，导致电路精度不高。

触发电路的工作原理引言：在现代电子技术中，触发电路是一种重要的电路元件，用于产生特定的脉冲信号，以控制其他电路或设备的工作。

本文将介绍触发电路的工作原理，包括对触发电路的定义、主要类型以及工作原理的详细解释。

一、触发电路的定义触发电路是用于控制其他电路或设备的开关电路，其输入信号被称为触发信号。

触发电路通常由触发器、计数器、比较器等基本元件组成。

通过设置适当的参数和条件，触发电路能够在特定的时刻产生或传递脉冲信号，用于控制其他电路或设备的工作。

二、触发电路的主要类型触发电路根据其工作原理和结构可分为多种类型，其中比较常见的有单稳态触发电路、双稳态触发电路和多稳态触发电路。

下面将分别对这些类型进行详细介绍。

1. 单稳态触发电路：单稳态触发电路在触发信号的作用下，在输出端产生一个持续时间较短的方波脉冲。

单稳态触发电路可分为正脉冲单稳态触发电路和负脉冲单稳态触发电路两种。

正脉冲单稳态触发电路在输入信号为正脉冲时触发，负脉冲单稳态触发电路在输入信号为负脉冲时触发。

2. 双稳态触发电路：双稳态触发电路在触发信号的作用下，在输出端产生两个稳定的状态，即高电平和低电平。

典型的双稳态触发电路有RS触发器、D触发器、JK触发器等。

这些触发器由逻辑门电路构成，能够根据输入信号的变化在输出端产生相应的稳定状态。

3. 多稳态触发电路：多稳态触发电路是指在触发信号的作用下，在输出端产生多个不同的稳定状态。

这类触发电路常用于数字系统中的存储电路和计数器等。

多稳态触发电路的实现较为复杂，通常需要利用逻辑门电路和时序电路来实现。

三、触发电路的工作原理触发电路的工作原理主要涉及触发器的工作机制和逻辑门电路的应用。

触发器是一种存储器件，能够根据输入信号的变化在输出端产生相应的稳定状态。

逻辑门电路则用于控制触发器的输入信号，以实现特定的触发条件。

以JK触发器为例，说明触发电路的工作原理。

JK触发器由两个输入端J和K组成，以及两个输出端Q和Q'。

三种触发器的工作原理触发器是一种数字电路元件，用于存储和控制电平信号，常用于时序电路和数字电路中。

触发器有多种类型，常见的有RS触发器（或称为SR触发器）、JK触发器和D触发器。

这三种触发器的工作原理如下：1.RS触发器（或SR触发器）：RS触发器是最简单的一种触发器，其主要由两个交叉反馈的与门组成。

RS触发器有两个输入端（S和R）和两个输出端（Q和Q'）。

当S=0、R=1时，Q=1、Q'=0；当S=1、R=0时，Q=0、Q'=1；当S=0、R=0时，Q和Q'保持原有状态；当S=1、R=1时，触发器进入禁忌状态。

RS触发器的工作原理主要是通过输入信号的不同组合来改变输出信号的状态，从而实现存储和控制功能。

2.JK触发器：JK触发器是一种扩展的RS触发器，通过连接两个RS触发器构成，其中一个是J输入，另一个是K输入。

JK触发器与RS触发器的不同之处在于，当J=K=0时，保持原有状态；当J=1、K=0时，Q=1、Q'=0；当J=0、K=1时，Q=0、Q'=1；当J=K=1时，触发器反转状态。

JK触发器的工作原理主要是通过输入信号的不同组合来改变输出信号的状态，并且在J=K=1时实现触发器的反转操作。

3.D触发器：D触发器是最常用的一种触发器，它有一个输入端D和两个输出端（Q和Q'）。

D触发器可以看作是JK触发器的简化版本，当D=0时，Q=0、Q'=1；当D=1时，Q=1、Q'=0。

D触发器的工作原理主要是通过输入信号D的状态来改变输出信号的状态，从而实现存储和控制功能。

与RS触发器不同的是，D触发器没有禁忌状态，因此在设计和使用时更加方便和容易。

总结起来，这三种触发器（RS触发器、JK触发器和D触发器）都是通过输入信号的不同组合来改变输出信号的状态。

它们在应用中可以实现不同的存储和控制功能，如时序电路的状态存储、计数器、寄存器等。

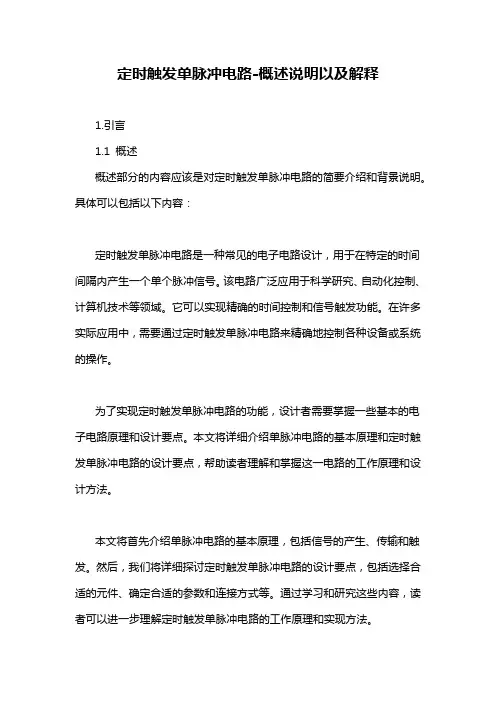

定时触发单脉冲电路-概述说明以及解释1.引言1.1 概述概述部分的内容应该是对定时触发单脉冲电路的简要介绍和背景说明。

具体可以包括以下内容：定时触发单脉冲电路是一种常见的电子电路设计，用于在特定的时间间隔内产生一个单个脉冲信号。

该电路广泛应用于科学研究、自动化控制、计算机技术等领域。

它可以实现精确的时间控制和信号触发功能。

在许多实际应用中，需要通过定时触发单脉冲电路来精确地控制各种设备或系统的操作。

为了实现定时触发单脉冲电路的功能，设计者需要掌握一些基本的电子电路原理和设计要点。

本文将详细介绍单脉冲电路的基本原理和定时触发单脉冲电路的设计要点，帮助读者理解和掌握这一电路的工作原理和设计方法。

本文将首先介绍单脉冲电路的基本原理，包括信号的产生、传输和触发。

然后，我们将详细探讨定时触发单脉冲电路的设计要点，包括选择合适的元件、确定合适的参数和连接方式等。

通过学习和研究这些内容，读者可以进一步理解定时触发单脉冲电路的工作原理和实现方法。

在总结部分，本文将对定时触发单脉冲电路进行总结，并展望其在未来的应用前景。

通过本文的学习，读者可以了解到定时触发单脉冲电路的重要性及其在不同领域中的应用潜力。

最后，本文还将提供相关参考资料和资源，以便读者进一步学习和深入研究定时触发单脉冲电路的相关知识。

通过阅读本文，读者将对定时触发单脉冲电路有一个更加全面和深入的了解。

希望本文能为读者提供有关定时触发单脉冲电路的基本知识和设计方法，以及其在实际应用中的意义和前景展望。

文章结构部分的内容可以从以下几个方面进行展开：1.2 文章结构在本篇文章中，将依次介绍定时触发单脉冲电路的基本原理和设计要点，并对其应用前景进行展望。

具体文章结构如下：第一部分：引言1.1 概述在这个部分，将介绍定时触发单脉冲电路的背景和相关的技术发展情况。

通过对已有文献和研究的综述，引出本文的研究内容和意义。

1.2 文章结构在这个部分，将介绍整篇文章的结构和内容安排。

2.触发电路的设计2.1芯片的连接晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

晶闸管具有下面的特性：(1)当晶闸管承受反向电压时，无论门极是否有触发电流，晶闸管都不会导通。

(2)晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。

(3)晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何变化，晶闸管都保持导通，即晶闸管导通后，门极失去作用。

(4)晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。

根据晶闸管的这种特性，通过控制晶闸管的导通和关断时刻，就能控制整流电路的触发角的大小。

在整流电路合闸启动过程中或电流断续时，为确保电路的正常工作，需保证同时导通的2个晶闸管均有触发脉冲。

在触发某个晶闸管的同时，给序号紧前的一个晶闸管补发脉冲。

即用两个窄脉冲代替宽脉冲，两个窄脉冲的前沿相差60o，脉宽一般为20o—30o，称为双脉冲触发。

双脉冲电路较复杂，但要求的触发电路输出功率小。

触发电路如图2-1所示。

2.2触发电路的原理说明如图2-1所示，触发电压的形成用KJ004芯片完成。

KJ004电路由同步检测电路、锯齿波形成电路、偏形电压、移相电压及锯齿波电压综合比较放大电路和功率放大电路四部分组成。

电路原理见下图：锯齿波的斜率决定于外接电阻R6、RW1,流出的充电电流和积分电容C1的数值。

对不同的移相控制电压VY,只有改变权电阻R1、R2的比例,调节相应的偏移电压VP。

同时调整锯齿波斜率电位器RW1,可以使不同的移相控制电压获得整个移相范围。

触发电路为正极性型,即移相电压增加,导通角增大，R7和C2形成微分电路,改变R7和C2的值可以获得不同的脉冲输出。

KJ004芯片内部结构如图2-2所示。

双脉冲信号的形成与控制用KJ041六路双脉冲形成器完成，KJ041是三相全控桥式触发线路中必备的电路，具有双脉冲形成和电子开关控制封锁功能。

触发电路名词解释触发电路是指一种能够在特定条件下进行控制的电路。

这种电路通常由多个元件组成，包括电阻、电容、晶体管、二极管等。

触发电路被广泛应用于各种电子设备中，如计算机、手机、电视等。

以下是一些常见的触发电路名词解释：1.计时器电路计时器电路是一种可以测量时间的电路。

它通常由一个稳定的时钟信号和一个计数器组成。

计时器电路可以在特定的时间间隔内生成脉冲信号或其他类型的输出信号，以控制其他电路或设备的操作。

2.多谐振荡器电路多谐振荡器电路是一种可以产生多个频率的电路。

它通常由多个谐振电路组成，每个谐振电路可以产生一个不同的频率。

多谐振荡器电路可以用于音频合成、频率分割和其他应用。

3.比较器电路比较器电路是一种可以比较两个电压或信号的电路。

它通常由一个比较器和一个参考电压或信号组成。

比较器电路可以用于电压或信号的比较、电子开关和其他应用。

4.触发器电路触发器电路是一种可以存储和控制信号的电路。

它通常由多个逻辑门组成，包括与门、或门、非门等。

触发器电路可以用于数字时序逻辑、计数器和其他应用。

5.脉冲发生器电路脉冲发生器电路是一种可以产生脉冲信号的电路。

它通常由一个稳定的时钟信号和一个触发器组成。

脉冲发生器电路可以用于数字时序逻辑、计数器和其他应用。

6.电压稳定器电路电压稳定器电路是一种可以稳定输出电压的电路。

它通常由一个稳定的参考电压和一个反馈电路组成。

电压稳定器电路可以用于电源管理、电子设备和其他应用。

7.闪光灯电路闪光灯电路是一种可以产生高亮度脉冲光的电路。

它通常由一个充电电路、一个闪光灯管和一个触发器组成。

闪光灯电路可以用于摄影、测量、科学研究和其他应用。

总结触发电路是电子设备中非常重要的一部分。

它们可以用于各种应用，包括计时器、多谐振荡器、比较器、触发器、脉冲发生器、电压稳定器和闪光灯电路。

这些电路通常由多个元件组成，包括电阻、电容、晶体管、二极管等。

理解这些电路的工作原理和应用可以帮助我们更好地设计和使用电子设备。
