集成触发器的触发方式

实验三集成触发器的逻辑功能测试一实验目的1．熟悉JK触发器的基本原理及逻辑功能。

2．熟悉D触发器的基本原理及逻辑功能，并掌握其寄存器移位功能。

3．触发器应用。

二、实验仪器及器件仪器：逻辑箱，数字万用表器材：74LS74、74LS76三、实验基本原理JK触发器有J输入端和K输入端，而其R D端和S D端则具有置“0”置“1”功能，逻辑功能如下：Q当J=K=1时，CP脉冲作用下，触发器状态翻转，写成Q n+1=n当J=K=0时，CP脉冲作用下，触发器保持原状态，写成O n+1=Q n。

当J=1，K=0时，在CP脉冲作用下，触发器置“1”，写成Q n+1=1。

当J=0，K=1时，在CP脉冲作用下，触发器置“0”，写成Q n+1=0。

四、触发器的逻辑功能测试：1．JK触发器（选择74LS76）（1）触发器置“0”“1”的功能测试：将S D、R D分别接开关K i+1、K i，Q、Q分别接发光二极管L i+1，L i，按表5—1要求改变S D，R D（J，K，CP处于任意状态），并在S D R D作用期间，任意改变J、K、CP的状态，观察Q和Q的状态，将结果记录于表5—1。

表5—1JK触发器菜单将J、K分别接开关，而上述实验中的S D、R D所接开关保持，并置于S D=1，R D=1的状态，时钟CP接单脉冲信号源的输出P+，按表5—2要求，将结果记录于表5—2。

2．D 触发器：（选择74LS74）（1） 触发器置“0”置“1”功能的测试：将S D 、R D 分别接开关，Q 、Q 分别接发光二极管，按表5—3要求改变S D 、R D （D 及CP 处于任意状态）并在S D 、R D 作用期间，任意改变D 与CP 的状态，测试S D 、RD 的功能，并将测试结果记录于表5—3。

表5—3D 触发器S D 、R D 菜单（2） 对D 触发器逻辑功能的测试，结果记录于表5—4。

表5—触发器逻辑菜单五、触发器应用：1． 用JK 触发器（74LS76）组成三位串行累加计数器如下图。

触发器原理
触发器是一种用来存储和控制电位状态的逻辑电路元件。

它可以接收输入信号，并根据触发器的特性产生相应的输
出信号。

触发器的原理基于锁存器和门电路的组合，其中
包括晶体管、集成电路等。

触发器的工作原理主要包括以下几个方面：
1. 反馈环路：触发器中的反馈环路是触发器的核心部分。

通过反馈环路，触发器可以实现存储和控制逻辑电平的功能。

当输入信号满足一定条件时，反馈环路会改变触发器
的状态，并产生输出信号。

2. 门电路：触发器内部通常包含与门、或门、非门等逻辑
门电路。

这些门电路可以根据输入信号的不同组合对触发
器进行控制，从而实现特定的逻辑功能。

3. 时钟信号：大多数触发器都需要一个时钟信号来同步其
状态变化。

触发器根据时钟信号的上升或下降沿改变状态，并在时钟信号边沿到来时产生输出信号。

4. 控制信号：触发器可以通过控制信号来改变其操作模式或功能。

通过控制信号，可以控制触发器的使能、复位、设置、清除等操作，从而满足不同的应用需求。

总之，触发器是一种基于逻辑门电路和反馈环路的存储和控制元件，通过输入信号、时钟信号和控制信号的组合来实现不同的功能。

它广泛应用于数字电路、计算机内存、计数器、寄存器等电子设备中。

实验六触发器一、实验目的1. 学习触发器逻辑功能的测试方法。

2. 熟悉基本RS触发器的组成、工作原理和性能。

3. 熟悉集成JK触发器和D触发器的逻辑功能及触发方式。

二、实验原理触发器具有两个稳定状态，用以表示逻辑状态“1”和逻辑状态“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本的逻辑单元。

1.基本RS触发器基本RS触发器是一种无时钟控制的低电平直接触发的触发器。

它具有置“0”、置“1”和“保持”三种功能。

通常S端为置“1”端，因为S=0时触发器被置“1”；R为置“0”端，因为R=0时触发器被置“0”；当S=R=1时，状态保持。

基本RS触发器可以用两个“与非门”（如图6-1）或两个“或非门”组成。

2.JK触发器在输入信号为双端输入的情况下，JK触发器是功能完善、使用灵活和通用性较强的一Q+K Q n，J和K是数据输入端，是触发器状态更新的种触发器。

其状态方程为：Q n+1=J n依据，若J、K有两个或两个以上输入端时，组成“与”的关系。

Q与Q为两个互补输出端，通常把Q=0、Q=1的状态规定为触发器的“0”状态；而把Q=1、Q=0规定为“1”状态。

JK触发器输出状态的更新发生在CP脉冲的下降沿。

JK触发器通常被用作缓冲存储器、移位寄存器和计数器等。

3.D触发器在输入信号为单端输入的情况下，D触发器用起来比较方便。

它的状态方程为：Q n+1＝D n，其输出状态的更新发生在CP脉冲的上升沿，所以又称为上升沿触发的边沿触发器。

触发器的状态只取决于时钟到来前D端的状态，D触发器可用作数字信号的寄存、移位寄存、分频和波形发生等。

4.触发器间的转换在集成触发器中，每一种触发器都有自己固定的逻辑功能。

我们可以利用转换的方法获得具有其它功能的触发器。

例如将JK触发器转换成T和Tˊ触发器，也可将JK触发器转换成D触发器。

三、实验仪器及器件1. DS1052E型示波器2. EL-ELL-Ⅳ型数字电路实验系统3. 器件：集成电路芯片74LS00 74LS112 74LS74四、实验内容及步骤1.基本RS 触发器的逻辑功能测试在实验仪上选用74LS00，按图6-1连接实验电路，即为基本RS 触发器。

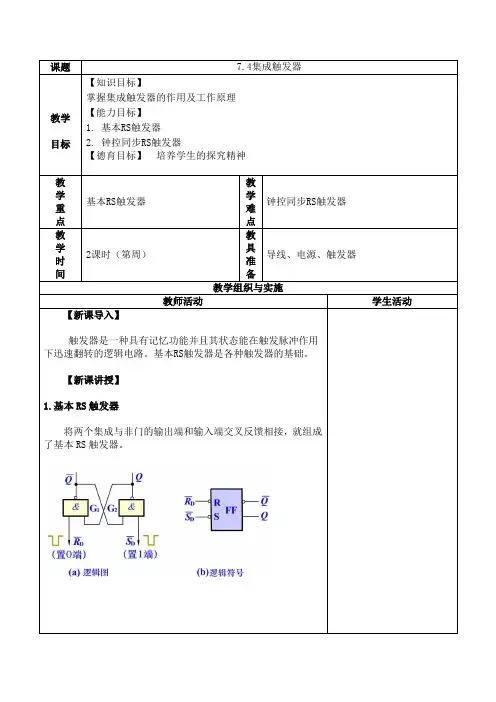

课题7.4集成触发器教学目标【知识目标】掌握集成触发器的作用及工作原理【能力目标】1. 基本RS触发器2.钟控同步RS触发器【德育目标】培养学生的探究精神教学重点基本RS触发器教学难点钟控同步RS触发器教学时间2课时（第周）教具准备导线、电源、触发器教学组织与实施教师活动学生活动【新课导入】触发器是一种具有记忆功能并且其状态能在触发脉冲作用下迅速翻转的逻辑电路。

基本RS触发器是各种触发器的基础。

【新课讲授】1.基本RS触发器将两个集成与非门的输出端和输入端交叉反馈相接，就组成了基本RS触发器。

Q 端的状态为触发器的状态工作状态：10==Q Q，时触发器处于“0”态(稳定状态)；01==Q Q ，时触发器处于“1”态(稳定状态)。

基本RS 触发器的逻辑功能如下：当10D D==S R ，时，则)(10==Q Q ； 当01D D==S R ，时，则)(01==Q Q ； 当11D D==S R ，时，则Q 不变(Q 不变)； 当00D D ==S R ，时，则Q 不定(Q 不定)；这是不允许的2.钟控同步RS 触发器一个基本RS 触发器；两控制门(G3、G4)，CP 端无小圆圈――正脉冲(CP 上升沿)触发有效。

CP =0时，G3、G4输出为1，触发器维持原态； CP =1时，触发器状态由R 、S 决定。

3.计数触发型钟控同步RS 触发器触发器的主要用途之一就是构成计数电路，完成计数功能，电路构成特点：在一个钟控同步RS 触发器基础上，将控制门G3、G4的输入端R 、S 分别与触发器的输出端Q 和Q 相连。

设触发器的初始状态为0，则0,1====Q R Q S ；当第一个计数脉冲到来（即CP = 1）时，Q 由0变1、Q 由1变0；当第一个CP 作用后，S = Q = 0、R = Q =1：当第二个CP 到来时，触发器置0。

结论，每来一个计数脉冲，触发器就翻转一次，触发器翻转的次数反映了计数脉冲的数目，实现了计数功能。

触发器实验报告一、实验目的本次实验的主要目的是深入了解和掌握触发器的工作原理、功能特性以及在数字电路中的应用。

通过实际操作和观察，增强对触发器逻辑行为的直观认识，提高电路设计和故障排查的能力。

二、实验设备和材料1、数字电路实验箱2、示波器3、逻辑分析仪4、各种集成触发器芯片（如 D 触发器、JK 触发器等）5、电阻、电容、导线若干三、实验原理1、触发器的定义和分类触发器是一种能够存储一位二进制信息的基本单元电路，根据其逻辑功能的不同，可分为 D 触发器、JK 触发器、T 触发器和 SR 触发器等。

2、 D 触发器D 触发器在时钟脉冲 CP 的上升沿（或下降沿）将输入数据 D 锁存到输出端 Q。

其逻辑表达式为：Q(n+1) ＝ D。

3、 JK 触发器JK 触发器具有置0、置1、保持和翻转四种功能。

当J=1，K=0 时，在时钟脉冲作用下触发器置 1；当 J=0，K=1 时，触发器置 0；当J=K=0 时，触发器保持原态；当 J=K=1 时，触发器翻转。

其逻辑表达式为：Q(n+1) ＝JQ(n)’ ＋K’Q(n)。

4、触发器的触发方式触发器的触发方式分为边沿触发和电平触发。

边沿触发是指在时钟脉冲的上升沿或下降沿触发，而电平触发是指在时钟脉冲为高电平或低电平时触发。

边沿触发方式可以有效地避免空翻现象，提高电路的可靠性。

四、实验内容和步骤1、 D 触发器实验（1）按照实验电路图，在实验箱上连接好 D 触发器电路，将输入信号 D 接逻辑电平开关，时钟信号 CP 接脉冲信号源。

（2）通过改变输入信号 D 的电平状态和时钟信号 CP 的脉冲，用示波器观察输出端 Q 和Q’的波形，并记录下来。

（3）分析输出波形与输入信号之间的关系，验证 D 触发器的逻辑功能。

2、 JK 触发器实验（1）类似地，连接好 JK 触发器电路，将 J、K 输入端分别接逻辑电平开关，时钟信号 CP 接脉冲信号源。

（2）设置不同的 J、K 输入组合，观察输出端 Q 和Q’的波形，并记录。

d触发器是上升沿还是下降沿
JK触发器（如74LS107）是下降沿触发的，通用型D触发器芯片（74LS74）就是上升沿触发的。

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

因此，D触发器在数字系统和计算机中有着广泛的应用。

触发器具有两个稳定状态，即“O”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

D触发器有集成触发器和门电路组成的触发器。

触发方式有电平触发和边沿触发两种，前者在CP（时钟脉冲）=1时即可触发，后者多在CP 的前沿（正跳变0→1）触发。

D触发器的次态取决于触发前D端的状态，即次态=D。

因此，它具有置
0、置1两种功能。

对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。
