题型分布：填空1’* 15 选择1’*15 判断1’*15名词解释3’* 5 问答题5’*4 论述题10’*21.汽车技术状况是指定量测得旳表征某一时刻汽车外观和性能旳参数值旳总和。
P12.汽车检测与诊断技术：是汽车检测技术和汽车故障诊断技术旳统称。
P5汽车检测：指为了确定汽车技术状况或工作能力所进行旳检查和测量。
汽车诊断：指在不解体（或仅拆下个别小件）条件下确定汽车旳技术状况，查明故障部位及故障原因。
第一章汽车检测与诊断技术基础1.汽车检测分类P71）安全性能检测2）综合性能检测3）汽车故障检测4）汽车维修检测2.汽车检测系统旳基本构成及各部分作用（问答题）P10汽车检测系统一般是由电源、传感器、变换及测量装置、记录与显示装置、数据处理装置等构成。
1)传感器：一种可以把被测量旳某种信息拾取出来，并将其转换成有对应关系旳、便于测量旳电信号装置。
2)变换及测量装置：将传感器送来旳电信号变换成易于测量旳电压或电流信号旳装置。
3)记录与显示装置：将变换及测量装置送来旳电信号进行记录和显示，使检测人员理解测量值旳大小和变化过程旳装置。
4)数据处理装置：用来对检测成果（数据或曲线）进行分析、运算、处理旳装置。
3.检测系统旳基本规定P111)具有合适旳敏捷度和足够旳辨别力2)具有足够旳检测精度4.诊断参数P13概念：供诊断用旳、表征汽车、总成及机构技术状况旳标志称为诊断参数分类：（选\判）（1）工作过程参数，汽车工作过程中输出旳某些可供测量旳物理量、化学量，或体现汽车或总成功能旳参数。
例：发动机功率、油耗、最高车速、制动距离。
（2）伴随过程参数，一般不直接体现汽车或总成旳功能，但却能通过其在汽车工作过程中旳变化，间接反应诊断对象旳技术状况。
例：噪声、振动、发热、异响。
（3）几何尺寸参数，可以反应诊断对象旳详细构造要素与否满足规定。
例：配合间隙、自由行程、角度、圆度。
5.诊断参数选用原则—稳定性：同样测试条件下，多次测得同一诊断参数旳测量值，应有良好旳一致性。
《汽车综合故障诊断》课程标准一、课程概要通识教育：基础课程核心课程一般课程拓展专业课程专业教育：基础课程核心课程拓展课程必修选修面授实验实践网络研讨其他本课程是汽车运用技术与维修专业的一门专业拓展课程，是培养学生专业技能的重要组成部分。
在人才培养方案中，本课程支撑学生掌握汽车常见故障的诊断分析与故障排除的方法，具有故障确认、故障分析与故障排除的能力，形成良好的职业素养。
三、教学目标（一）知识目标1.掌握起动系统的电路及部件的电压、电流、电阻、信号波形的检测及故障原因的分析方法；2.掌握进气系统的电路及部件的电压、电流、电阻、信号波形的检测及故障原因的分析方法；3.掌握供油系统的电路及部件的电压、电流、电阻、信号波形的检测及故障原因的分析方法；4.掌握点火系统的电路及部件的电压、电流、电阻、信号波形的检测及故障原因的分析方法；5.掌握排放系统的电路及部件的电压、电流、电阻、信号波形的检测及故障原因的分析方法；6.掌握发动机综合故障诊断分析与排除的方法；7.掌握汽车底盘综合故障诊断分析与排除的方法。
（二）能力目标1.能排除起动系统的常见故障；2.能排除进气系统的常见故障；3.能排除供油系统的常见故障；4.能排除点火系统的常见故障；5.能排除排放系统的常见故障；6.能排除发动机的常见综合故障；7.能排除汽车底盘的常见综合故障。
（三）素质目标1.培养学生严谨、细致、规范的职业素质；2.培养学生团队协作、表达沟通能力；3.培养学生跟踪新技术、创新设计能力;4.培养技术标准意识、操作规范意识、服务质量意识等。
四、课程设计课程根据由简单到复杂，由部分到整体的学习思路设计项目组合，根据老师讲，学生练，解疑问，作总评的教学思路，按照4S点实际诊断维修过程设计项目教学过程，教学流程图见图1所示，借助专业平台优势，以最新流行款汽车作为教学核心载体，保障了课程知识的先进性与适用性，借助网络学习平台的建设，保障课程学习的便利性。
《汽车检测与诊断技术》教学设计(教案)第一章：汽车检测与诊断技术概述1.1 汽车检测技术的意义和发展1.2 汽车诊断技术的原理和方法1.3 汽车检测与诊断技术在汽车维修行业中的应用第二章：汽车检测设备及使用2.1 汽车检测设备的分类和功能2.2 常用汽车检测设备的使用方法和操作技巧2.3 汽车检测设备的维护和保养第三章：汽车主要部件的检测与诊断3.1 发动机的检测与诊断3.2 变速器的检测与诊断3.3 制动系统的检测与诊断3.4 转向系统的检测与诊断第四章：汽车故障诊断方法与技术4.1 故障诊断方法概述4.2 故障诊断技术的基本步骤4.3 故障诊断常用工具和设备第五章：汽车故障案例分析与诊断5.1 汽车故障案例的收集与整理5.2 汽车故障案例的分析与诊断方法5.3 汽车故障案例的解决策略与经验总结第六章：发动机检测与诊断技术6.1 发动机性能参数的检测方法6.2 发动机电子控制系统的诊断技术6.3 发动机常见故障的诊断与修复第七章：变速器检测与诊断技术7.1 变速器性能参数的检测方法7.2 自动变速器诊断与修复技术7.3 手动变速器常见故障的诊断与修复第八章：制动系统检测与诊断技术8.1 制动系统性能参数的检测方法8.2 制动系统故障诊断与修复技术8.3 制动系统安全性能的提升与维护第九章：转向系统检测与诊断技术9.1 转向系统性能参数的检测方法9.2 转向系统故障诊断与修复技术9.3 转向系统舒适性与稳定性的优化第十章：汽车检测与诊断技术综合训练10.1 综合训练的目的与意义10.2 综合训练的内容与方法10.3 综合训练的评估与反馈第十一章：车身电子控制系统检测与诊断技术11.1 车身电子控制系统的组成与功能11.2 车身电子控制系统常见故障诊断与修复11.3 车身电子控制系统检测设备的使用与维护第十二章：新能源汽车检测与诊断技术12.1 新能源汽车概述及其检测需求12.2 新能源汽车关键部件的检测方法12.3 新能源汽车故障诊断与修复案例分析第十三章：汽车检测与诊断技术在维修中的应用13.1 汽车维修中检测与诊断的重要性13.2 汽车维修流程中检测与诊断的具体应用13.3 汽车维修案例分析与经验总结第十四章：汽车检测与诊断技术的发展趋势14.1 智能诊断技术的发展与应用14.2 数据分析在汽车检测与诊断中的应用14.3 未来汽车检测与诊断技术的创新方向第十五章：汽车检测与诊断技术实训项目15.1 实训项目的设计与目标15.2 实训项目的实施与指导15.3 实训项目的评估与反馈重点和难点解析本文档是《汽车检测与诊断技术》教学设计的全套教案，涵盖了从概述到实训项目的各个环节。
一、名词解释第一章1、汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值的总和。
2、汽车检测：确定汽车技术状况或工作能力进行的检查和测量。
3、汽车诊断：在不解体（或仅拆卸个别小件）条件下，确定汽车技术状况或查明故障部位、故障原因进行的检测、分析和判断。
4、汽车诊断标准：对汽车诊断的方法、技术要求和限值的统一规定。
5、汽车综合性能:在用汽车动力性、安全性、燃料经济性、使用可靠性、排气污染物和噪声以及整车装备完整性与状态、防雨密封性等多种技术性能的组合。
6、汽车综合性能检测站:按照规定的程序、方法，通过一系列技术操作行为，对在用汽车综合性能进行检测（验）评价工作并提供检测数据、报告的社会化服务机构。
第二章1、发动机有效功率：是指发动机输出轴上输出的功率2、稳态测功：是指发动机在节气门开度一定时，转速一定和其它参数都保持不变的稳定状态下，在测功机上通过给发动机加上一定的模拟负荷测定发动机功率的一种方法。
3、动态测功：是指发动机在怠速或某一低速运转时，突然全开节气门,使发动机克服自身惯性好内部各种运转阻力而加速运转，通过测量发动机的加速性能来确定其发出瞬时功率大小的方法。
4、气缸压缩压力：是指四冲程发动机压缩终了时的压力。
5、点火提前角：从点火开始到活塞到达上止点，曲轴转过的角度。
第三章1、离合器踏板自由行程：踏板踩下一定行程而离合器尚未分离，此时的踏板高度与踏板在自由状态时的高度之差，亦即是克服间隙所许有的踏板行程。
2、转向盘自由行程：是指汽车转向轮静止不动时,转动转向盘所测得的游动角度。
3、转向盘的转向力:是指在一定行驶条件下,作用在转向盘外缘的圆周力。
4、前轮前束:同一轴两端车轮轮辋内侧轮廓线的水平直径的端点为等腰梯形的顶点,等腰梯形前后底边之差。
5、车轮外倾：在过车轮轴线且垂直于汽车支撑平面的平面上，车轮轴线与水平线所夹的锐角。
第四章1、额定功率:标准环境状态下，制造厂根据发动机用途和特点，在规定的额定转速下所规定的总功率.第一章1、汽车检测按检测目的分为安全环保检测和综合性能检测两大类.2、汽车技术状况的的诊断是由检查、测量、分析、判断等一系列活动完成的,其基本方法主要分为人工经验诊断法、现代仪器设备诊断法、自诊断。
汽车综合故障诊断学习课程标准————————————————————————————————作者：————————————————————————————————日期：《汽车综合故障诊断》学习领域课程标准制定单位：邢台职业技术学院邢台东风雪铁龙4S站制定时间：2008年4月20日一、学习领域定位1．典型工作任务本课程所对应的典型工作任务是汽车综合故障诊断，主要培养学生利用现代诊断和检测设备进行汽车故障诊断与分析、故障检测及排除等专业能力，同时注重培养学生的社会能力和方法能力。
2．典型工作任务描述汽车机电维修工根据维修前台接待提供的维修工单，在汽车机电维修工位，在规定工时内以经济的方式按照专业要求完成待维修车辆的故障诊断、故障分析和故障排除，并在汽车检修过程中发现维修工单所没能记录到的而又应该进行的维修项目。
对已完成的工作进行记录存档，自觉保持安全作业及5S的工作要求。
3．本课程在课程体系中的地位与作用《汽车综合故障诊断》是汽车检测与维修技术专业针对于汽车维修工岗位能力进行培养的一门核心专业课程，本课程根据汽车运用与维修专业领域技能型紧缺人才培养培训指导方案，结合我国目前汽车维修行业的实际情况而设置，其前修课程为《汽车拆装与调整》、《发动机电控系统的诊断与修复》、《汽车传动系统的检测与修复》、《汽车转向、行驶与制动系统的检测与修复》等专业课程，后续课程为《汽车维修质量检验》，为维修生产实习和就业上岗打下坚实的基础。
二、学习目标学生在教师指导下或借助维修手册等资料，分析汽车综合故障原因，制定故障诊断与检测的作业计划，确定故障部位，排除故障，并进行检查和反馈。
在故障诊断与排除过程中，仪器设备、燃润料等使用符合劳动安全和环境保护规定。
（1）能够正确使用各种诊断检测仪器和设备，并能利用仪器进行进行检测和数据分析，确定故障部位。
（2）能够根据故障现象分析故障原因，制定正确的作业流程。
（3）诊断并排除汽车行驶无力、油耗增加的故障。
16汽车检测与诊断思考题第一章基础知识1、汽车检测与诊断的概念和术语有那些？2、诊断参数具备那些特性？诊断参数标准有哪三类？3、叙述诊断参数初始标准值、极限标准值和许用标准值的定义。
第二章动力性与燃油经济性检测1、叙述发动机瞬时功率和平均功率测量原理。
2、底盘测功机的功用是什么？3、叙述汽车驱动轮输出功率测试原理。
4、叙述汽车加速能力和滑行能力测试原理。
第三章发动机技术状况检测与诊断1、画出单缸点火过程中一次电流、一次电压和二次电压波形图。
2、什么是平列波、并列波、重叠波和单缸选择波？3、点火系统故障在二次波形上有哪4个主要反映区？4、叙述正时灯的工作原理。
第四章底盘技术术状况检测与诊断1、滑板式侧滑试验台基本检测原理是什么？侧滑量检测的意义是什么？2、画图说明主销内倾角的检测原理。
3、轿车在哪些情况下要进行四轮定位检测？四轮定位检测项目有哪些？4、画图说明推力角检测原理。
5、什么是车轮的静不平衡？车轮平衡机的类型有哪些？6、静不平衡测量原理是什么？7、物体照度哪些因素有关？前照灯检测项目有哪些？8、发光强度和光束偏移量检测原理是什么？9、汽车排放污染物有哪些？10、叙述红外线气体分析仪的工作原理。
11、滤纸式和不透光烟度计的不相同点是什么？12、叙述车外噪声测量的条件和场地要求。
1、基本概念及术语汽车诊断是在不解体(或仅卸下个别小件)条件下,为确定汽车技术状况或查明故障部位、原因所进行的检查、分析、判断工作。
汽车诊断工作中常涉及以下术语：(1)汽车技术状况定量测得的表征某一时刻汽车外观和性能的参数值的总和。
(2)汽车故障汽车部分或完全丧失工作能力的现象。
(3)故障率使用到某行程的汽车,在该行程之后单位行程内发生故障的概率。
(4)故障树表示故障因果关系的分析图。
(5)诊断参数供诊断用的,表征汽车、总成及机构技术状况的参数。
(6)诊断标准对汽车诊断的方法、技术要求和限值等的统一规定。
(7)诊断规范对汽车诊断作业技术要求的规定。

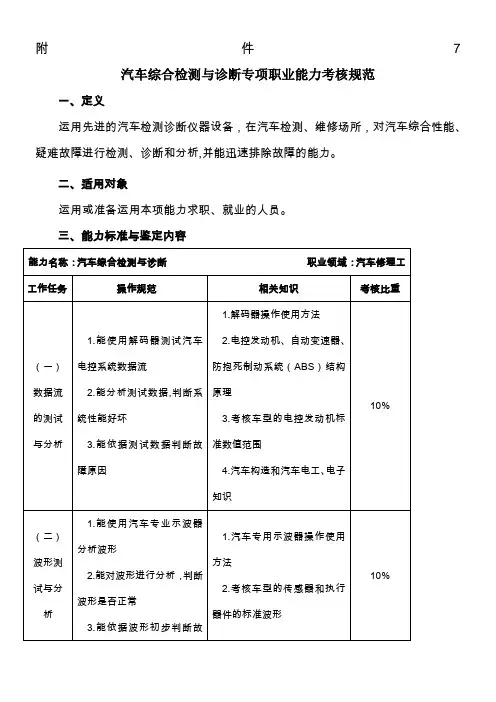

附件7 汽车综合检测与诊断专项职业能力考核规范
一、定义
运用先进的汽车检测诊断仪器设备，在汽车检测、维修场所，对汽车综合性能、疑难故障进行检测、诊断和分析,并能迅速排除故障的能力。
二、适用对象
运用或准备运用本项能力求职、就业的人员。
三、能力标准与鉴定内容
四、鉴定要求
（一）申报条件
达到法定劳动年龄，具有相应技能的劳动者均可申报。
（二）考评员构成
考评员应具备一定的汽车综合检测与诊断专业知识及实际操作经验；每个考评组中不少于3名考评员。
（三）鉴定方式与鉴定时间
技能操作考核采取实际操作考核。
技能操作考核时间为120min。
（四）鉴定场地设备要求
场所：200平方米面积，方便车辆进出，照明良好，通风良好。
设施：二立柱车辆举升器2台，欧、日、美、国产电控汽油车共5辆，其中配置变速器的车1辆，配置巡航控制系统的车1辆。
设备：考核车型的解码器共5个，汽车专用示波器5只，汽车专用万用表5只，油压表、真空表、正时灯各5个，发光二极管试灯5个。
工具：工具车5辆，配套常用和专用维修工具。
