变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。
变压器交流耐压试验及感应耐压试验变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C 串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。
变压器操作波感应法耐压试验简介史鸿福原辽宁省农电局试验所(116300)王运通北京空间技术总公司机电工程公司(100080)问题一：什么叫操作波电力系统中由于断路器操作，(中性点绝缘系统中)对地弧光短路及切空载等原因，所形成的过电压波叫作操作波。
国际电工委员会(IEC)60-2出版物规定了一般供作绝缘试验的标准操作波波形是：波前时间为250μs，半峰值时间为2500μs。
而IEC 76-3出版物(1980年版)专门规定了供变压器类试品内绝缘作试验的标准操作波波形是：视在波前时间Tf ≥20μs，90%波幅持续时间Td≥200μs，视在波长时间T2≥500μs，极性为负。
电力部DL/T 596-1996规程中规定的波形符合上述IEC标准。
该规程6.2款中，详细规定了不同电压等级的电力变压器操作波耐压试验的试验电压值。
问题二：操作波耐压与工频耐压之间是什么关系考虑雷电过电压和操作波过电压对电力设备绝缘的作用，理应采用模拟雷电波及操作波的耐压试验。
由于雷电冲击波试验对于某些电力设备的绝缘会产生积累效应，而且长期以来人们认为冲击波试验，在试验方法上不如工频耐压试验方便，所以常用工频耐压来等值地代表雷电和操作波耐压。
后来人们又考虑工频耐压对内绝缘可能会产生残留性损伤，所以规定330kV以上的变压器，在出厂时必须进行操作波耐压试验，而不再进行很高电压的工频耐压试验。
雷电冲击试验一般只在型式试验时进行，或在用户要求的情况下，可作为出厂试验项目进行。
在电力系统中，对现场的大容量电力变压器进行工频耐压试验时，还会碰到试验设备过于庞大的问题。
此时常用三倍频感应耐压试验或操作波感应耐压试验来代替外施工频耐压试验。
既然原来的工频耐压试验是等值地代表操作过电压及雷电过电压的作用的，那么现在采用操作波的耐压试验是具有更大的合理性的。
在电力部上述规程中所规定的变压器操作波耐压试验值，既保证了基本操作波耐压水平，而且也适当考虑了等值的雷电冲击耐压水平。
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验1.引言1.1 概述本文旨在探讨变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
作为电力系统中重要的电气设备，变压器的绝缘系统必须保证其正常运行和安全性能。
而变压器绕组中的绝缘部分，包括匝间、层间、段间及相间绝缘的性能评估对于确保变压器的可靠性和安全性至关重要。
本文将分别针对变压器绕组中的四种绝缘部分进行绝缘感应耐压试验的背景介绍和相关测试方法的阐述。
首先，将对匝间绝缘的绝缘感应耐压试验进行描述，该部分旨在评估绕组中相邻绕组之间的绝缘性能。
其次，将探讨层间绝缘的绝缘感应耐压试验，该部分用于评估绕组内相同层上不同导线之间的绝缘性能。
然后，将对段间绝缘的绝缘感应耐压试验进行介绍，该部分应用于评估绕组内不同段之间的绝缘性能。
最后，将详细讨论相间绝缘的绝缘感应耐压试验，该部分用于评估绕组间不同相之间的绝缘性能。
本文的研究意义在于深化对变压器绕组绝缘的理解，为变压器绕组的绝缘设计和工程实践提供指导。
通过合理的绝缘感应耐压试验，可以全面评估和验证绕组中不同绝缘部分的绝缘性能，进一步保证变压器的运行安全和可靠性。
因此，本文的研究对于提高电力系统的稳定性和可靠性，具有一定的实际应用价值。
在下一节中，我们将详细介绍本文的结构和各部分的内容安排。
1.2文章结构本文主要讨论了变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
文章结构如下所述。
第一部分为引言，具体包括以下几个方面：概述、文章结构和目的。
在概述部分，会简要介绍变压器绕组的重要性以及绝缘感应耐压试验的必要性。
文章结构部分将会概述本文的大致组织结构，让读者可以更好地了解文章的逻辑顺序。
目的部分将明确本文的研究目标和意义，以便读者了解本文的研究价值和重要性。
第二部分为正文，分为四个小节：匝间绝缘的绝缘感应耐压试验、层间绝缘的绝缘感应耐压试验、段间绝缘的绝缘感应耐压试验和相间绝缘的绝缘感应耐压试验。
变压器感应绝缘耐压测试仪技术原理及应用摘要:文章简单介绍了变压器感应绝缘耐压测试仪的组成原理及特点,并对其应用范围和应用方法作了详细的说明,最后结合5W小型变压器的测试实例介绍功率判定变压器匝间短路的方法。
变压器感应绝缘耐压测试仪检测原理相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言,变压器还有另外一项重要的绝缘性能指标――纵绝缘。
纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘,主要包括绕组匝间、层间和段间的绝缘性能,而国家标准和国际电工委员会(IEC标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等(不同种类的变压器可能包含其中一种或多种绝缘介质;纵绝缘电介质很难保证100%的纯净度,难免混含固体杂质、气泡或水份等,生产过程中也会受到不同程度的损伤;变压器工作时的最高场强集中在这些缺陷处,长期负载运作的温升又降低绝缘介质的击穿电压,造成局部放电,电介质通过外施交变电场吸收的功率即介质损耗会显著增加,导致电介质发热严重,介质电导增大,该部位的大电流也会产生热量,就会使电介质的温度继续升高,而温度的升高反过来又使电介质的电导增加。
如此长期恶性循环下去,最后导致电介质的热击穿和整个变压器的毁坏。
这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加,并且绕组有灼热、飞弧、振动和啸叫等不良现象。
可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
感应耐压试验原理变压器刚出产时,没有经过恶劣环境长时间的考验,外施其额定电压和频率的电源作试验,绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿,这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别,故而难以发现这些隐患;而感应耐压试验给变压器施加2倍额定电压以上的电压,可在纵绝缘缺陷处建立更高更集中的场强,绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上,较高的频率又可以大大降低固体电介质的击穿电压,使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。

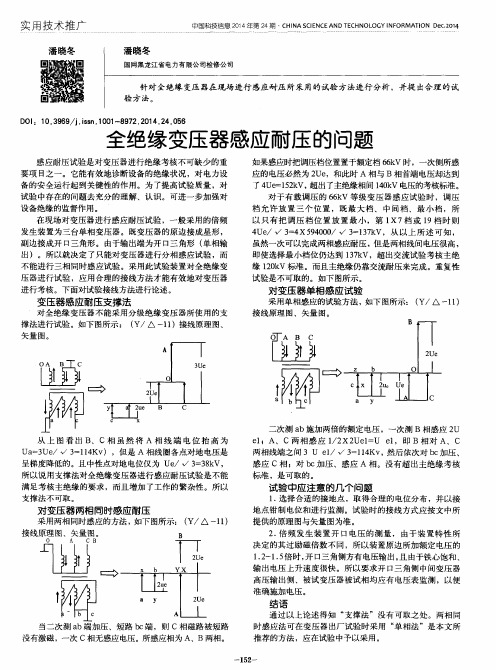

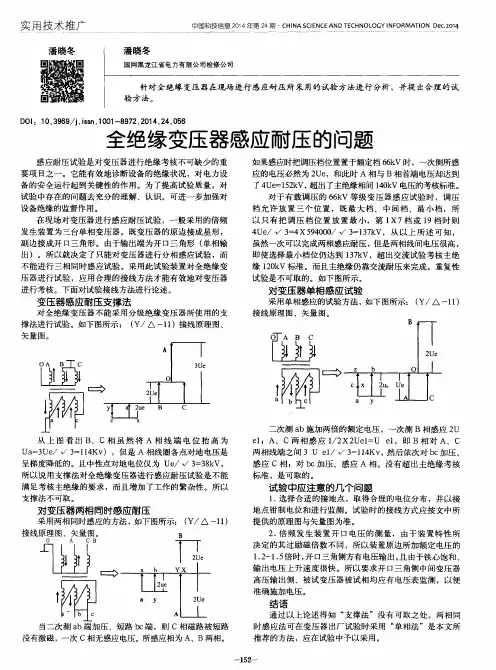

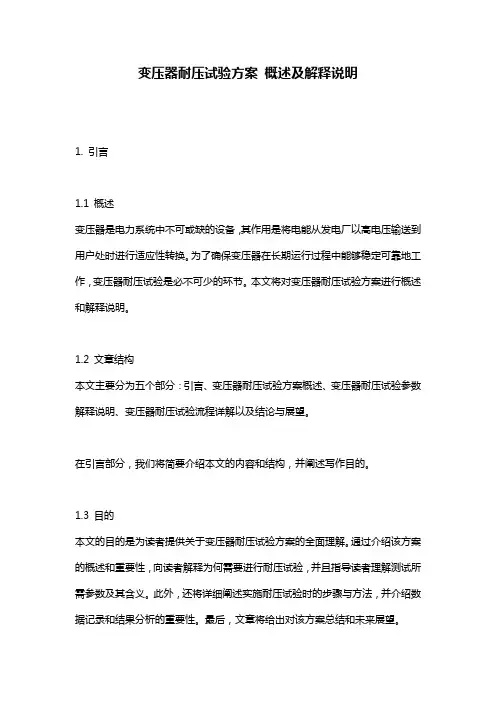

变压器耐压试验方案概述及解释说明1. 引言1.1 概述变压器是电力系统中不可或缺的设备，其作用是将电能从发电厂以高电压输送到用户处时进行适应性转换。
为了确保变压器在长期运行过程中能够稳定可靠地工作，变压器耐压试验是必不可少的环节。
本文将对变压器耐压试验方案进行概述和解释说明。
1.2 文章结构本文主要分为五个部分：引言、变压器耐压试验方案概述、变压器耐压试验参数解释说明、变压器耐压试验流程详解以及结论与展望。
在引言部分，我们将简要介绍本文的内容和结构，并阐述写作目的。
1.3 目的本文的目的是为读者提供关于变压器耐压试验方案的全面理解。
通过介绍该方案的概述和重要性，向读者解释为何需要进行耐压试验，并且指导读者理解测试所需参数及其含义。
此外，还将详细阐述实施耐压试验时的步骤与方法，并介绍数据记录和结果分析的重要性。
最后，文章将给出对该方案总结和未来展望。
通过阅读本文，读者将能够对变压器耐压试验方案有一个全面的了解，掌握其重要性和实施过程。
同时，读者还可以通过本文的分析和总结来为未来改进和完善变压器耐压试验方案提供参考。
2. 变压器耐压试验方案概述2.1 变压器耐压试验简介变压器耐压试验是一种重要的测试方法，用于评估变压器在额定电流和额定电压条件下的工作性能和安全可靠性。
该测试旨在验证变压器是否能够承受长时间运行所需的应力，并确认其结构、绝缘材料及连接部件等是否满足设计要求。
通过对变压器进行耐压试验，可以提前发现潜在的故障风险，保证变压器的正常运行。
2.2 变压器耐压试验的重要性变压器作为电力系统中不可或缺的设备之一，其正常运行对于电力输送和转换具有至关重要的影响。
而变压器经历了长期运行后会受到各种外界因素及内部自身原因的影响，可能产生劣化、老化或其他隐患。
因此，实施变压器耐压试验对于发现潜在问题、确保设备工作稳定性非常重要。
通过耐压试验可以评估变压器的电气性能如额定电流和额定电压测试、绝缘电阻测试以及空载损耗和短路阻抗测试等。
