变电站继电保护二次回路隐患排查方法变电站继电保护是保障电力系统安全可靠运行的关键环节，而二次回路作为继电保护的重要组成部分，其正常运行至关重要。
二次回路存在着一些潜在的隐患，可能会影响继电保护装置的工作，进而危及电力系统的安全。
对变电站继电保护二次回路进行隐患排查是非常必要的。
本文将介绍一些常见的变电站继电保护二次回路隐患排查方法，以期提高变电站继电保护二次回路的可靠性和安全性。
一、检查接线端子继电保护二次回路中的接线端子是连接各种设备和元件的重要部分，因此需要经常检查其连接是否牢固。
特别是在设备运行过程中，由于电流和温度的变化，接线端子可能会松动或者接触不良，导致二次回路的工作异常。
定期检查接线端子的紧固情况，确保连接牢固和稳定，是排查二次回路隐患的重要环节。
二、检查导线情况继电保护二次回路中的导线是信号传输的重要通道，导线的接触良好与否直接影响着继电保护装置的工作性能。
要定期检查导线的连接情况，特别是接触端子和接地端子的连接是否牢固，以及导线表面是否存在氧化、腐蚀等情况，及时清理和更换受损的导线，确保信号的正常传输。
三、绝缘检查在继电保护二次回路中，绝缘状况是至关重要的。
如果出现绝缘破损或者漏电情况，将会导致信号传输的异常，进而影响继电保护装置的正常工作。
定期检查二次回路中的绝缘情况，包括检查绝缘子、绝缘层、隔离开关等部件的绝缘状况，及时发现并处理绝缘故障，确保继电保护二次回路的安全可靠运行。
四、测量线路参数继电保护二次回路中，线路的参数是影响信号传输和继电保护装置工作的重要因素。
对二次回路中的线路参数进行定期的测量和检查是必不可少的。
包括对线路的电阻、电容、电感等参数的测量，以及对参数的变化趋势进行分析和评估，及时调整和更换线路设备，确保二次回路的正常运行。
五、定期检查继电保护装置继电保护装置是继电保护二次回路的核心部分，也是隐患排查的重点对象。
定期对继电保护装置进行检查和测试，包括对继电保护装置的工作状态、参数设置、保护动作情况等进行全面的检查和评估，发现并解决装置运行中存在的问题，确保继电保护装置的正常运行。
变电站继电保护二次回路隐患排查方法1. 引言1.1 概述变电站继电保护是保证电力系统安全稳定运行的重要环节，而继电保护二次回路则是整个继电保护系统中至关重要的部分。
由于继电保护系统复杂多样，二次回路隐患的存在可能导致继电保护系统失效，进而造成严重事故。
对于变电站继电保护二次回路隐患的排查工作显得尤为关键。
排查方法一：检查继电保护设备连接情况，通过检查配电房内继电保护设备的接线情况，及时发现接线松动、接触不良等问题。
排查方法二：检查继电保护装置参数设置，审查继电保护装置的参数设置是否符合实际需求，保证继电保护装置能够正常运行。
排查方法三：检查继电保护装置运行状态，观察继电保护装置的运行状态，及时发现设备故障及异常情况。
排查方法四：检查继电保护二次回路接线，对继电保护二次回路的接线进行检查，确保连接可靠。
排查方法五：定期维护和保养，定期进行继电保护设备的维护和保养工作，确保设备运行稳定。
通过以上方法的排查，可以有效发现并排除继电保护二次回路隐患，避免因二次回路问题而导致的电力系统事故。
建立健全的继电保护二次回路隐患排查制度、加强继电保护技术人员培训、提高继电保护设备检修水平是至关重要的。
只有通过不断的排查和维护工作，才能确保继电保护系统的可靠运行，为电力系统的安全稳定做出贡献。
2. 正文2.1 排查方法一：检查继电保护设备连接情况在变电站继电保护系统中，保护设备的连接情况直接影响着系统的正常运行和保护性能。
对继电保护设备的连接情况进行定期检查是非常重要的。
以下是一些常见的检查方法和注意事项：1. 检查继电保护设备的接线端子是否紧固。
在工作过程中，继电保护设备受到振动或温度变化等因素的影响，接线端子可能会松动，导致连接不稳定。
需要定期检查接线端子是否紧固，确保连接良好。
2. 检查继电保护设备与其他设备之间的连接线是否完好。
连接线的断裂或磨损会导致信号传输不畅或失效，影响保护设备的工作。
需要检查连接线的状态，及时更换损坏的连接线。
变电站继电保护二次回路隐患排查方法变电站继电保护系统是电力系统中非常重要的一个部分，它的主要功能是对电力系统进行保护，防止故障导致设备的损坏以及对人员和设备造成的安全隐患。
而继电保护系统中的二次回路则是关键部分之一，它直接影响到系统的保护性能。
对于变电站继电保护二次回路的隐患排查，必须十分重视，采取有效的方法进行排查。
一、检查设备的外观和连接对于继电保护二次回路的隐患排查，需要对设备的外观和连接线路进行检查。
应该检查设备的外部绝缘情况、连接端子的紧固情况、连接线路的接插件情况等。
特别要留意设备外部是否有明显的损坏或漏电现象，以及连接线路是否存在接触不良、短路、断路等情况。
这些都是导致继电保护二次回路隐患的常见问题。
二、测量电气参数对于继电保护二次回路的隐患排查，需要进行电气参数的测量。
这包括对二次回路的电压、电流进行测量，检查其是否符合设计要求。
还需要检查接地电阻、绝缘电阻等电气参数，以确保二次回路的正常运行。
如果发现电气参数不符合要求，应及时进行维护和调整，避免发生故障。
三、检查继电保护装置除了对二次回路的外观和电气参数进行排查外，还需要对继电保护装置本身进行检查。
应该检查继电保护装置的工作状态、设置参数、报警功能等，以确保其能够正常工作。
特别要留意继电保护装置是否存在故障报警、误动作等情况，及时排除隐患，保证继电保护装置的可靠性。
四、进行综合测试为了确保继电保护二次回路的安全可靠，需要进行综合测试。
这包括对继电保护二次回路进行整套的功能测试、保护性能测试、投退运行测试等，以检验其在实际工作中的运行情况。
如果测试中发现问题，应该及时进行维护和调整，确保继电保护二次回路的可靠性。
以上就是关于变电站继电保护二次回路隐患排查方法的相关内容。
在实际工作中，为了保证变电站的安全运行，我们需要认真做好继电保护二次回路的隐患排查工作，及时发现并排除隐患，确保继电保护系统的安全可靠运行。
变电站继电保护二次回路隐患排查方法一、继电保护二次回路的常见隐患1. 电缆老化：由于继电保护二次回路中使用的电缆长期受到电压和电流的作用，容易发生老化，从而导致接触不良、短路等问题。
2. 连接器松动：继电保护二次回路中连接器的松动可能会导致信号传输不畅或者信号丢失，从而影响保护的准确性。
3. 继电保护设备故障：继电保护设备本身存在着故障的可能性，例如电位器失灵、开关失灵等问题。
4. 温度和湿度影响：变电站环境复杂，温度和湿度的变化可能会对继电保护二次回路产生影响，例如导致绝缘老化，连接部件氧化等问题。
5. 人为操作错误：继电保护二次回路的操作人员操作不当也可能导致二次回路运行出现问题。
1. 定期巡视检查定期巡视检查是排查继电保护二次回路隐患的有效方法之一。
检查人员可根据变电站的运行情况和设备老化程度，制定相应的巡视检查计划，对二次回路的电缆、连接器、继电保护设备等进行定期检查，发现问题及时处理。
2. 温度和湿度监测温度和湿度对继电保护设备的影响是不容忽视的，因此可以安装温湿度监测仪器来监测变电站的环境情况，一旦发现温度和湿度异常变化，及时进行处理，避免对继电保护二次回路造成影响。
3. 特殊设备检测对于继电保护设备本身存在的故障，可以采用特殊的设备检测方法，例如使用专门的测试仪器对保护设备的运行情况进行监测和测试，以保证保护设备的正常运行。
4. 人员培训和操作规程人为操作错误是造成继电保护二次回路隐患的重要原因之一，对继电保护二次回路的操作人员进行培训，制定相应的操作规程和安全操作规范，保证操作人员能够正确操作并及时处理问题。
5. 引入智能监测系统现代技术的发展可以为继电保护二次回路的隐患排查提供更多的帮助，引入智能监测系统可以实现对继电保护二次回路的实时监测，一旦发现异常情况，系统可以及时报警并进行处理，提高排查隐患的效率。
继电保护二次回路的隐患排查对于电网的安全稳定运行至关重要。
一旦二次回路出现问题，可能会导致设备运行不稳定、甚至引发事故，对于供电安全和用电安全都会造成严重影响。
变电站继电保护二次回路隐患排查方法变电站是电力系统中的重要设施，它起着将送入的电力转换为符合用户需求的电能的作用。
而在变电站中，继电保护是一项非常重要的工作。
继电保护的主要作用是对电气设备的故障进行检测和切除，以保护电气设备和人员的安全。
继电保护二次回路的建设和管理至关重要，但其隐患排查也是非常必要的。
下面将就变电站继电保护二次回路的隐患排查方法进行详细介绍。
一、定期检查继电保护二次回路的接线端子和接线是否牢固可靠。
对于继电保护二次回路来说，其接线端子和接线的牢固可靠与否直接关系到二次回路的正常工作。
定期对继电保护的二次回路的接线端子和接线进行检查非常重要。
检查时要注意清洁端子和线路，确保没有氧化和腐蚀现象，同时要检查绝缘防护是否完好，防止绝缘击穿。
对于发现异常的地方及时加以修复或更换。
二、定期检查继电保护二次仪表的准确性。
继电保护二次仪表的准确性对于二次回路的工作起着至关重要的作用。
定期检查继电保护二次仪表的准确性非常必要。
可以利用万用表或专业的测试仪器进行检查，确保继电保护二次仪表读数的准确性，以便及时发现并修复故障。
三、定期检查继电保护二次回路中的连接导线和母线。
继电保护二次回路中的连接导线和母线也是需要定期检查的地方。
因为这些连接导线和母线可能存在断裂、氧化或松动等现象，这些问题都有可能影响二次回路的正常工作。
定期检查连接导线和母线的情况，确保其连接牢固可靠，是非常必要的。
四、定期检查继电保护设备的运行状态。
继电保护设备在运行时可能会出现各种故障，这些故障可能会对二次回路的正常工作产生影响。
定期检查继电保护设备的运行状态，及时发现并排除故障，是非常必要的。
检查时要注意观察继电保护设备的运行指示灯，及时发现设备工作异常的情况。
五、定期对继电保护二次回路进行全面检查。
全面检查继电保护二次回路，包括检查继电保护二次回路的整体情况，检查二次回路内部的连接线路、绝缘等情况，检查二次回路内部的继电保护设备的工作状态等。
变电站继电保护二次回路隐患排查方法变电站继电保护是保障电力系统安全运行的重要组成部分，而二次回路是继电保护系统的核心部分。
对于变电站继电保护二次回路的隐患排查工作至关重要。
本文将就变电站继电保护二次回路的隐患排查方法进行介绍，以期提高变电站继电保护系统的可靠性和安全性。
变电站继电保护二次回路隐患是指在继电保护系统的二次回路中存在的潜在故障和安全隐患，可能会导致继电保护系统误动作、漏动作或失灵，从而影响电力系统的正常运行。
常见的二次回路隐患包括接线端子松动、接触不良、电缆老化、连接器接触不良、保护装置元件损坏等。
1. 定期巡视检查定期巡视检查是发现和排除二次回路隐患的重要手段之一。
在巡视检查中，要重点检查继电保护设备的各个接线端子、连接器、接触点等部件是否存在松动、氧化、损坏等情况。
还要对二次回路中的电缆、导线、接地装置等进行全面检查，确保其运行正常可靠。
2. 超声波测试超声波测试是一种非常有效的二次回路隐患排查方法。
通过超声波测试仪器可以对继电保护设备的接线端子、连接器等部件进行全面的超声波检测，及时发现可能存在的松动、接触不良、闪络放电等问题，从而预防其可能造成的故障和隐患。
3. 热影像检测热影像检测是利用红外热像仪对继电保护设备的二次回路进行检测。
通过观察热像图可以清晰地发现继电保护设备中存在的接触不良、局部过热等问题，从而及时排除隐患。
热影像检测是一种非常直观和高效的排查方法，能够有效降低继电保护二次回路隐患的风险。
4. 绝缘电阻测试绝缘电阻测试是排查二次回路隐患的重要手段之一。
通过绝缘电阻测试仪器可以对继电保护设备的二次回路进行绝缘电阻测试，及时发现可能存在的绝缘老化、绝缘破损等问题，从而及时加以处理，确保二次回路的安全可靠性。
5. 全面清洁维护全面清洁维护是保证继电保护二次回路安全可靠运行的重要保障。
在维护过程中，对继电保护设备的各个部件进行全面清洁，并对可能存在的松动、腐蚀等问题进行及时处理，确保设备处于良好的运行状态。

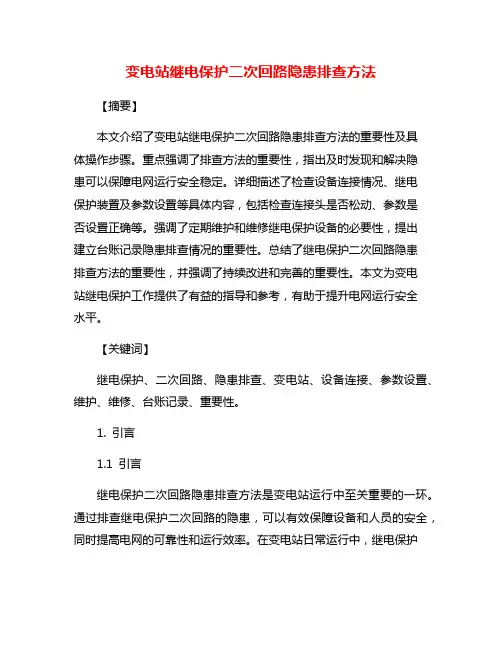

变电站继电保护二次回路隐患排查方法【摘要】本文介绍了变电站继电保护二次回路隐患排查方法的重要性及具体操作步骤。
重点强调了排查方法的重要性，指出及时发现和解决隐患可以保障电网运行安全稳定。
详细描述了检查设备连接情况、继电保护装置及参数设置等具体内容，包括检查连接头是否松动、参数是否设置正确等。
强调了定期维护和维修继电保护设备的必要性，提出建立台账记录隐患排查情况的重要性。
总结了继电保护二次回路隐患排查方法的重要性，并强调了持续改进和完善的重要性。
本文为变电站继电保护工作提供了有益的指导和参考，有助于提升电网运行安全水平。
【关键词】继电保护、二次回路、隐患排查、变电站、设备连接、参数设置、维护、维修、台账记录、重要性。
1. 引言1.1 引言继电保护二次回路隐患排查方法是变电站运行中至关重要的一环。
通过排查继电保护二次回路的隐患，可以有效保障设备和人员的安全，同时提高电网的可靠性和运行效率。
在变电站日常运行中，继电保护设备是非常关键的设备，它承担着保护设备免受电力系统故障影响的重要任务。
排查继电保护二次回路的隐患是非常必要的。
在变电站继电保护二次回路隐患排查方法中，首先要检查设备连接情况。
确保设备接线正确牢固，避免由于接触不良或断线等问题导致继电保护失效。
要检查继电保护装置及参数设置，确保装置运行正常，参数设置合理有效。
定期维护和维修继电保护设备也是非常重要的，保障设备的正常运行和寿命。
建立台账记录隐患排查情况，及时发现问题并进行处理，可以有效预防故障的发生。
通过以上方法，可以全面系统地排查继电保护二次回路的隐患，确保变电站设备安全稳定运行，为电力系统的安全运行提供保障。
2. 正文2.1 继电保护二次回路隐患排查方法的重要性继电保护二次回路是变电站最重要的保护装置之一，其功能是对电力系统进行监测和保护，确保系统的安全稳定运行。
由于长期运行和环境因素，继电保护二次回路存在着一定的隐患，需要及时排查和处理。

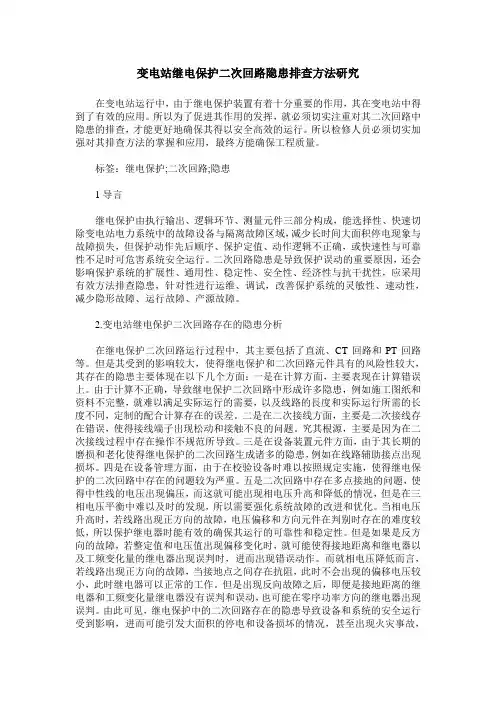

变电站继电保护二次回路隐患排查方法研究孟云峰
发表时间：2018-05-10T10:50:57.073Z 来源：《电力设备》2017年第35期作者：孟云峰苏宇冯彦方鑫勇
[导读] 摘要：在变电站运行中，由于继电保护装置有着十分重要的作用，其在变电站中得到了有效的应用。
(国网浙江海宁市供电有限公司浙江海宁 314400)
摘要：在变电站运行中，由于继电保护装置有着十分重要的作用，其在变电站中得到了有效的应用。
所以为了促进其作用的发挥，就必须切实注重对其二次回路中隐患的排查，才能更好地确保其得以安全高效的运行。
所以检修人员必须切实加强对其排查方法的掌握和应用，最终方能确保工程质量。
以下笔者就此展开分析。
关键词：变电站；继电保护；二次回路；隐患排查
1 变电站继电保护二次回路存在隐患的主要原因
变电站继电保护二次回路主要由自流回路、PT回路与CT回路这三个部分构成，同时，回路当中的各项元件更是直接影响报继电保护功效的发挥。
但是实际生活中，经常会出现元件隐患造成二次回路故障问题的出现，其主要有以下四种情况：
1.1 计算层面上的错误导致的二次回路隐患
由于缺乏准确的计算，导致继电保护二次回路当中存在一定的隐患，比如说，由于施工图纸或者设计资料与现场实际施工环境存在一定的差异，导致变电站的继电保护二次回路的设计状况与实际运行状况存在不相符的问题，使得二次回路的运行存在极大的安全隐患。
另外，定制配合的计算错误也会导致二次回路存在一定的安全隐患。
1.2 元件的老化和磨损情况导致二次回路存在隐患
在变电站的继电保护二次回路当中，会由于元件的老化现象和磨损情况，而导致继电保护二次回路当中经常出现一些无法预料的安全医患。
比如说，线路辅助的接点一旦损坏，就会导致继电保护二次回路的电流无法正常的流通，进而导致继电保护二次回路的功能无法充分发挥出来。
1.3 接线错误导致二次回路当中存在隐患
在进行设备安装时，会受到安装人员专业素养的影响，在操作过程总经常会存在不规范的行为，进而导致接线端出现松动或者接触不良的现象，最终使得继电保护装置无法正常的运行。
1.4 设备管理中存在的隐患
依据目前我国电力系统的实践可知，在继电保护二次回路当中最普遍的安全隐患是—继电保护系统的设备管理存在缺失，使得继电保护二次回路出现故障，在设备试验时，也没有严格依照相关的规定进行校验。
1.5 多点接地导致的安全隐患
在二次回路当中，由于中心电压存在偏移问题，二次回路出现多个接地点，就会导致回路当中的相电压出现降低或者升高现象。
一旦相位出现变化，就会使得三相电压的平衡问题难以发现，只能结合实际情况，采取积极措施来解决。
在线路出现故障之后，电压出现偏移现象，使得方向元件无法有效判别难度降低的具体情况看。
如果出现反向故障，电压偏移值和整定值会出现明显的变化，使得工频变化量继电器和接地距离继电器存在误判，进而出现了继电保护二次回路故障。
当线路一旦发现正方向的故障，接地点出现抗阻现象，一般不会出现较大的偏移电压。
这样，继电器仍会继续工作。
但是，如果出现的是反向故障，工频变化量继电器和继电器就断没有出现误判，零序功率方向继电器也会出现误判。
2 排查二次回路隐患的具体对策
2.1切实加强多CPU容错技术的应用
随着现代科学技术的快速发展，越来越多的现代科技技术在二次回路隐患排查中得到了有效的应用。
以多CPU容错技术为代表的现代科技技术得到了广泛的应用，有效的为现代继电保护工作的开展奠定了坚实的基础。
通过多CPU容错技术的在继电保护工作中的应用，能有效的将系统保护中的硬件问题出现错误动作和错误判断的频率降到最低，从而有效的确保其可靠性得到有效的提升。
所以在利用其对二次回路隐患进行排查，能有效的将系统成组数据处理和信息共享工作效率得到提升。
所以利用多CPU主要是避免某个CPU发生之后又能有效的运行，将继电保护的二次回路工作隐患降到最低，有效的确保继电保护的二次回路工作性能得到有效的发挥。
2.2 强化二次回路接线的完整性
由于在变电站在运行中经常出现PT回路断线和CT回路质量问题，而这就会使得继电保护二次回路发生隐患，而发生故障之后就会使得设备出现停运和退出保护。
所以检修人员必须在这一工作中高度重视PT回路的断线情况，切实强化CT质量问题的控制，尤其是在实际工作中应在电路中强化PT回路中断线的检查，严格按照施工二次回路的施工图进行查找，并结合施工图强化PT一次熔断器和二次刀闸与三次接线接触和安装等方面的检查，从而更好地将继电保护中二次回路的相关隐患逐步的排查。
在CT选择过程中，作为电力施工人员应切实强化调研工作的开展。
并在投入之前需要强化对其的检查和实验，切实强化CT质量的控制。
而在此基础上，检修人员还应强化CT回路的定期校验，切实加强对CT回路的检查，并确保检查的全面性，结合有关历史数据加强对其的校核。
此外，检修人员还应切实注重设备维护，并注重对其的定期维护和检查，最大化的预防出现人为的事故。
2.3 切实注重二次回路全面检查，尽可能地优化设备的运行环境
因为在变电站的继电保护二次回路中更加注重装置的配置，但是又忽视系统回路的设置。
所以在回路缺陷检查工作中应切实注重以下工作的开展：
一是切实意识到二次回路在整个继电保护工作中的重要性，通过保护校验强化系统中容易损坏元件的检测，注重对其的定期更换，切实做好一次设备和二次设备和机械回路之间的配合，且在检查接触点的基础上还应确保其接线正确，在机械传动以及可靠性和灵活性等方面得到保障。
二是尽可能地为设备的运行提供良好的运行环境。
因为设备的运行环境将直接关系到继电保护设备的运行效率。
所以必须尽可能地对其运行环境进行优化和完善。
例如一些继电保护设备需要在振动区域安装时，就需要采取针对性的防震措施，而若运行环境存在较大的灰尘，就需要强化设备定期的清扫，及时的将灰尘排除，将其运行温度进行有效的控制，切实强化控温装置的应用，从而更好地促进其运行
环境的优化。
2.4 深入检查，采取多元化的方法对隐患进行排查
由于继电保护二次回路在不同的运行环境下，其所存在的隐患也有所不同，所以为了更好地加强对其的排查，在隐患排查过程中，应切实深入现场，加强对隐患的排查，尽可能地优化其隐患排查效果。
加强多种方法的应用，尤其是应结合实际运行情况，针对性的加强对其隐患的分析。
一般而言，排除法是最为常见的方法之一，通过对故障一一排除和模拟，及时找出其存在的隐患，并针对性的优化和完善。
此外，还应在日常工作中加强对设备的维护，严格按照设计图纸强化其运行方案的确定，最大化的确保隐患得到排查，安全得到保障。
结束语：
总之，变电站继电保护装置能有效保证电力系统的安全运营，对此二次回路进行隐患排查，可以大大提高继电保护装置的安全性和可靠性。
为了能彻底消除继电保护二次回路当中的安全隐患，就需要维修人员对二次回路的隐患排查工作进行深入的研究与分析，提出切实可行的排查与防范措施，最终保障电气设备的正常运行，保证电力系统的稳定运行。
参考文献：
[1]白子英.继电保护二次回路隐患排查及防范[J].黑龙江科技信息，2013（12）.
[2]王周韬.继电保护二次回路隐患排查及防范分析[J].广东科技，2012（19）.
[3]井金全.继电保护电气二次回路隐患排查过程探讨[J].中国新技术新产品，2012（13）.
[4]徐以超.二次回路中隐形故障的诊断与分析[J].硅谷，2014（22）.
[5]黄雄，陈燕.检修工作中常遇二次回路故障的探讨[J].科技资讯，2010（11）。
