低烟无卤阻燃护套

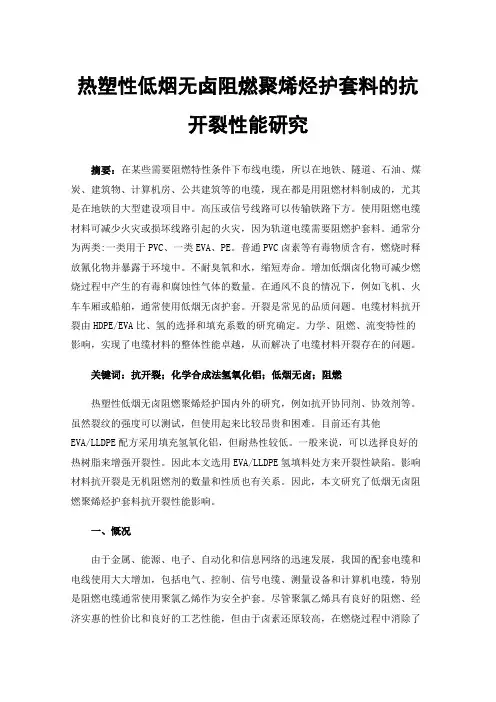

热塑性低烟无卤阻燃聚烯烃护套料的抗开裂性能研究摘要：在某些需要阻燃特性条件下布线电缆，所以在地铁、隧道、石油、煤炭、建筑物、计算机房、公共建筑等的电缆，现在都是用阻燃材料制成的，尤其是在地铁的大型建设项目中。

高压或信号线路可以传输铁路下方。

使用阻燃电缆材料可减少火灾或损坏线路引起的火灾，因为轨道电缆需要阻燃护套料。

通常分为两类:一类用于PVC、一类EVA、PE。

普通PVC卤素等有毒物质含有，燃烧时释放氰化物并暴露于环境中。

不耐臭氧和水，缩短寿命。

增加低烟卤化物可减少燃烧过程中产生的有毒和腐蚀性气体的数量。

在通风不良的情况下，例如飞机、火车车厢或船舶，通常使用低烟无卤护套。

开裂是常见的品质问题。

电缆材料抗开裂由HDPE/EVA比、氢的选择和填充系数的研究确定。

力学、阻燃、流变特性的影响，实现了电缆材料的整体性能卓越，从而解决了电缆材料开裂存在的问题。

关键词：抗开裂；化学合成法氢氧化铝；低烟无卤；阻燃热塑性低烟无卤阻燃聚烯烃护国内外的研究，例如抗开协同剂、协效剂等。

虽然裂纹的强度可以测试，但使用起来比较昂贵和困难。

目前还有其他EVA/LLDPE配方采用填充氢氧化铝，但耐热性较低。

一般来说，可以选择良好的热树脂来增强开裂性。

因此本文选用EVA/LLDPE氢填料处方来开裂性缺陷。

影响材料抗开裂是无机阻燃剂的数量和性质也有关系。

因此，本文研究了低烟无卤阻燃聚烯烃护套料抗开裂性能影响。

一、慨况由于金属、能源、电子、自动化和信息网络的迅速发展，我国的配套电缆和电线使用大大增加，包括电气、控制、信号电缆、测量设备和计算机电缆，特别是阻燃电缆通常使用聚氯乙烯作为安全护套。

尽管聚氯乙烯具有良好的阻燃、经济实惠的性价比和良好的工艺性能，但由于卤素还原较高，在燃烧过程中消除了大量卤化氢和烟雾，从而导致火灾的“第二危害”。

这增加了火灾造成的伤害。

传统含卤电缆材料在燃烧过程中大量排放有毒卤化氢，危害生命和设施，限制使用。

低烟、环保、阻燃剂和无卤聚合材料的研究变得越来越重要。

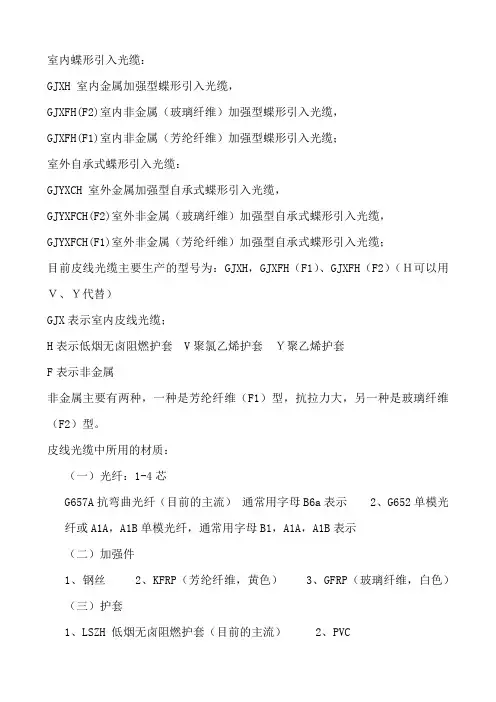

室内蝶形引入光缆：
GJXH 室内金属加强型蝶形引入光缆，
GJXFH(F2)室内非金属（玻璃纤维）加强型蝶形引入光缆，
GJXFH(F1)室内非金属（芳纶纤维）加强型蝶形引入光缆；
室外自承式蝶形引入光缆：
GJYXCH 室外金属加强型自承式蝶形引入光缆，
GJYXFCH(F2)室外非金属（玻璃纤维）加强型自承式蝶形引入光缆，GJYXFCH(F1)室外非金属（芳纶纤维）加强型自承式蝶形引入光缆；
目前皮线光缆主要生产的型号为：GJXH，GJXFH（F1）、GJXFH（F2）（Ｈ可以用Ｖ、Ｙ代替）
GJX表示室内皮线光缆；
H表示低烟无卤阻燃护套V聚氯乙烯护套Ｙ聚乙烯护套
F表示非金属
非金属主要有两种，一种是芳纶纤维（F1）型，抗拉力大，另一种是玻璃纤维（F2）型。

皮线光缆中所用的材质：
（一）光纤：1-4芯
G657A抗弯曲光纤（目前的主流）通常用字母B6a表示 2、G652单模光纤或A1A，A1B单模光纤，通常用字母B1，A1A，A1B表示
（二）加强件
1、钢丝
2、KFRP（芳纶纤维，黄色）
3、GFRP（玻璃纤维，白色）
（三）护套
1、LSZH 低烟无卤阻燃护套（目前的主流）
2、PVC。

低烟无卤阻燃护套料在应用中的几个问题摘要：本文介绍了低烟无卤护套料在应用中出现的几个典型的问题，包括挤出加工困难、护套易开裂、材料热变形很难通过等问题，目的是抛砖引玉，共同探讨。

关键词：阻燃；挤出；开裂；热变形一、前言近几年来，随着国民经济的迅速发展，特别是电力、电子及信息化等行业的发展尤为迅速，使得与之配套的阻燃电线电缆用量剧增，由于人们对线缆的环保、安全要求越来越高，传统的PVC护套材料虽然阻燃性能好、价格低廉、容易加工，但由于其燃烧时会放出大量的卤化氢气体和浓烟，造成火灾的“二次危害”，对人体健康及环境损害很大。

当今人们越来越重视环保，特别是应用在地铁、船舶、建筑、家用电器等对环保要求较高的环境，低烟无卤材料护套的电线电缆，得到了广泛的应用，并有愈演愈烈之势。

目前线缆行业里应用较为广泛的是热塑性低烟无卤聚烯烃材料，聚烯烃基料以EVA为多，几年应用下来，发现几个问题，再次提出来探讨一下。

二、挤出加工问题说到这个问题，就不能不提一下此种阻燃材料的阻燃基理。

聚烯烃是无卤材料，纯碳氢化合物，燃烧时分解出水和二氧化碳，不产生明显的烟雾和有毒的腐蚀性气体，其本身是可燃的，要加入无卤的阻燃剂组成无卤阻燃材料。

要达到要求的阻燃效果，需添加大量的阻燃填充剂Al(OH)3或Mg(OH)2，填充量150份以上。

这种水合金属氧化物受热后，会释放结晶水，吸收大量热量，从而抑制聚合物温度上升，延缓热分解，来阻止燃烧。

另外，脱水分解所产生的水蒸气，能稀释可燃性的气体，从而起到阻燃效果。

但是，添加大量的阻燃剂后，会使材料的机械性能明显降低，由于无卤阻燃护套料中含有较多的氢氧化铝或氢氧化镁填充剂，导致胶料硬度高，挤塑时生热大，护套挤制困难。

特别是使用普通PE的高压缩比螺杆生产时，螺腔内压力过大易导致剪切生热，使实际温度比设定的温度高许多，容易引起物料过热机械分解，吸出水分，从而使线缆在离模后表面粗糙，有气孔，影响护套的机械物理性能。

低烟无卤阻燃护套、绝缘料——用于电力、通讯、控制电缆AFR/12是一种含阻燃剂的聚烯烃热塑性复合材料，不释放卤酸，具有自熄特点, 可大量减少有毒腐蚀性气体的排放和烟雾的产生。

由这种材料制成的电缆特别适合在要求具有高度安全性的公共场合下使用。

AFR/12具有良好的机械性能、加工性能和阻燃性能，并具有最优的性价比。

AFR/12的性能测试符合CEI 20.11M1、VDE 0207-24HM2、BS 6724、BS 7655 LTS1与LTS3、OVE K- 81-9 MHN2和Cenelec HD 624.7 S1试验标准。

以上典型值取自样片或电缆试样测试平均值。

挤出AFR/12可用长径比L/D=18～25的挤出机挤出，建议采用低压缩比(类似挤橡胶或无卤材料)的螺杆， 也可以采用挤PVC 的螺杆低速挤出。

慎用挤聚乙烯的螺杆。

料筒要有良好的温控装置。

挤出机各段温度建议如下：100110120130140150160170180190200 1区2区3区4区法兰盘机头口模以上温度仅供参考，具体温度控制应根据具体设备适当调整，但熔融温度不能超过170℃。

筛网须用 宽眼网(<100孔/cm 2 )。

但必须使用分流板，特别在使用低压缩比的螺杆时。

AFR/12既可采用压缩式挤出，也可采用挤管式挤出。

本料用户可自加各种色母粒，建议重量比为1.5%。

贮存本料必须在下列条件下贮存: 1. 包装完好无破损; 2. 环境温度不超过30℃;3. 不直接暴露在阳光下或风雨中。

包装AFR/12每25kg 一袋防潮包装, 1250kg 托盘包装; 或1000kg 托盘防潮箱装。

无卤阻燃电缆护套料配方
无卤阻燃电缆的阻燃剂主要是氢氧化铝和氢氧化镁，这两种无机阻燃剂无毒、不挥发、不产生腐蚀性气体，且抑烟。

但要达到一定的阻燃效果用量较大，且无机阻燃剂与橡胶之间的亲和力较弱，影响胶料的机械物理性能，因此需加入表面活性剂货偶联剂来改善他们的兼容性，提高氢氧化铝和氢氧化镁在橡胶中的分散性，这样才能得到力学性能较好的阻燃橡胶。

微胶囊化红磷以及以橡胶为载体的母粒，也可用做橡胶的无卤阻燃剂，一般是和氢氧化铝和氢氧化镁配合使用。

近年来已经研究和开发了具有工程应用前景的膨胀型阻燃剂（IFR），这类材料主要有聚磷酸铵、磷酸酯、季戊四醇、三聚氰胺和膨胀石墨等。

含有IFR的橡胶燃烧和裂解时，主要通过在凝聚相中发生成炭效果而发挥阻燃作用，上述膨胀型阻燃剂单独使用时，对橡胶的阻燃效果不佳，当他们共同使用时，由于成炭率的提高，阻燃性能大大提高。

下面介绍一些重要的无卤阻燃电线电缆的配方和性能。

所得硫化胶的物理性能：拉伸强度6MPa，断裂伸长率400%，硬度为72，氧指数38。

所得阻燃橡胶制品燃烧时产烟量小，NBS烟密度Dm为87，拉伸强度11.3MPa，断裂伸长率380%，135℃×168h以后拉伸强度变化率为6.5%，断裂伸长率变化率降低9.2%，氧指数为31。

在170℃×10min硫化条件下测得胶料的拉伸强度为8MPa，断裂伸长率为360%，硬度为77，胶料燃烧速度慢，热释放速率低，烟密度小且燃烧后残渣量多，阻燃性能达到UL94 V0级。

VAMAC低烟无卤阻燃电缆胶料的主要填料为氢氧化镁，其结构对胶料的性能影响大较大，宜选中等粒径，填料表面处理剂宜选用硬脂酸锌。

胶料性能如下表：。

低烟无卤阻燃电缆料的技术现状及有关电缆标准解析众所周知，目前我国电缆厂对低烟无卤阻燃电缆料的需求，在数量上有较大幅度的增长，在品种上也不断出现有新的要求。

前几年，只有几家规模较大的电缆厂或专业厂在一些重大工程用电缆上应用此类电缆料，到目前，有众多规模较小的电缆厂都有让人感到惊奇的需求量，在电缆的品种上也波及到一些常规产品如BV线等。

同样，最早出现在中国市场的低烟无卤阻燃电缆料都为进口，如英国的Magalon美国联碳（现为道化学、意大利潘德那等，到九十年代后期，国内有少数电缆料厂能生产。

据不完全统计，目前有超过三十家电缆料厂在生产或即将生产低烟无卤阻燃电缆料。

低烟无卤阻燃电缆料可分为热塑型交联型。

热塑型低烟无卤阻燃护套料是目前市场上最大量的品种，可用于电力电缆、控制电缆、通讯电缆等各类电缆的护套材料。

热塑型低烟无卤阻燃绝缘相对护套用量少，一般多用于小规格电线。

交联型低烟无卤阻燃电缆料目前市场上大部分为辐照交联型，多用于舰船用电缆的护套、核电用电缆的绝缘、机车车辆线的绝缘、汽车线及电器装备用线的绝缘等。

化学交联型低烟无卤阻燃料以橡胶类居多，由于受生产电缆装备限制，一般由橡皮电缆生产基础的电缆厂自主混配生产，用于船用电缆的绝缘及机车车辆线的绝缘。

硅烷交联型低烟无卤阻燃电缆料国内尚未开发成熟，仍依赖进口（如潘德那、AEI），价格昂贵，用量不大。

以上热塑性或交联型低烟无卤阻燃电缆及电缆料的生产大多依据国际标准和国外标准，也有少量国内标准，相关的标准有IEC 92-359-1987 船用电力及通讯电缆用护套材料（该标准在1994和1999年有2个增补本）BS 7878.6-1997 通讯电缆用无卤阻燃绝缘材料BS 7878.7-19 通讯电缆用热塑性无卤阻燃护套材料EN 50290-2-26-2002 通讯电缆用热塑性无卤阻燃护套材料岭澳核电1KV 电力电缆技术要求Mil-c-24643-1994 美国军用船用电缆标准YD/T1113-2001 光缆护套用低烟无卤阻燃材料特性GB 12528.11-2003 交联聚烯烃绝缘铁路机车车辆用电缆（电线）标准以上这些标准除YD/T1113-2001 外均为电缆标准而非电缆料标准，也就是试验项目均取自产品电缆而非由粒料制片后测得。

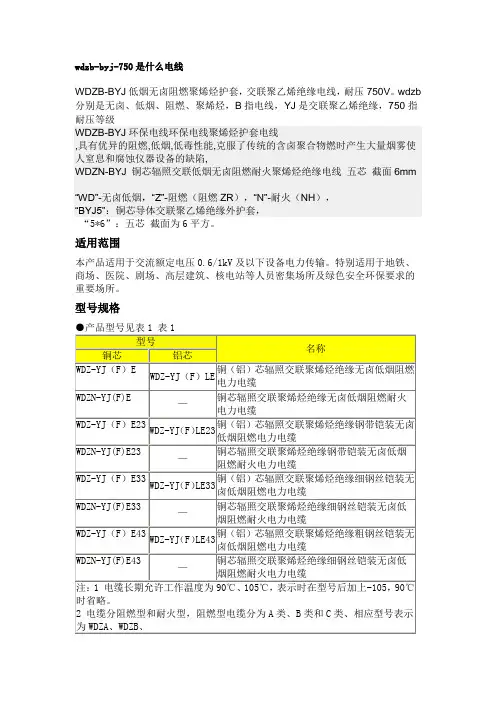

wdzb-byj-750是什么电线WDZB-BYJ低烟无卤阻燃聚烯烃护套，交联聚乙烯绝缘电线，耐压750V。

wdzb 分别是无卤、低烟、阻燃、聚烯烃，B指电线，YJ是交联聚乙烯绝缘，750指耐压等级WDZB-BYJ环保电线环保电线聚烯烃护套电线,具有优异的阻燃,低烟,低毒性能,克服了传统的含卤聚合物燃时产生大量烟雾使人窒息和腐蚀仪器设备的缺陷,WDZN-BYJ 铜芯辐照交联低烟无卤阻燃耐火聚烯烃绝缘电线五芯截面6mm²“WD”-无卤低烟，“Z”-阻燃（阻燃ZR），“N”-耐火（NH），“BYJ5”：铜芯导体交联聚乙烯绝缘外护套，“5*6”：五芯截面为6平方。

适用范围本产品适用于交流额定电压0.6/1kV及以下设备电力传输。

特别适用于地铁、商场、医院、剧场、高层建筑、核电站等人员密集场所及绿色安全环保要求的重要场所。

型号规格产品结构示意图使用条件●电缆导体的最高额定工作温度为90℃、105℃。

●敷设时环境温度应不低于0℃。

●电缆允许的弯曲半径单芯无铠装电缆应不小于电缆外径的20倍，多心无铠装电缆不小于电缆外径的15倍单芯有铠装电缆应不小于电缆外径的15倍，多心有铠装电缆不小于电缆外径的12倍。

12.5A对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。

RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可。

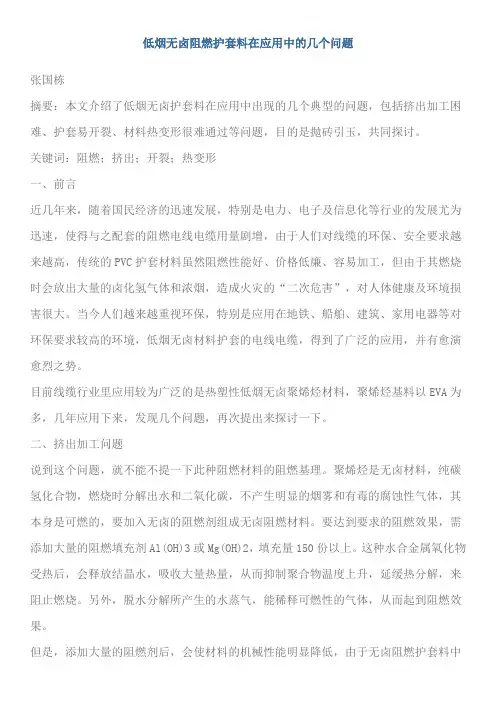

低烟无卤阻燃护套料在应用中的几个问题张国栋摘要：本文介绍了低烟无卤护套料在应用中出现的几个典型的问题，包括挤出加工困难、护套易开裂、材料热变形很难通过等问题，目的是抛砖引玉，共同探讨。

关键词：阻燃；挤出；开裂；热变形一、前言近几年来，随着国民经济的迅速发展，特别是电力、电子及信息化等行业的发展尤为迅速，使得与之配套的阻燃电线电缆用量剧增，由于人们对线缆的环保、安全要求越来越高，传统的PVC护套材料虽然阻燃性能好、价格低廉、容易加工，但由于其燃烧时会放出大量的卤化氢气体和浓烟，造成火灾的“二次危害”，对人体健康及环境损害很大。

当今人们越来越重视环保，特别是应用在地铁、船舶、建筑、家用电器等对环保要求较高的环境，低烟无卤材料护套的电线电缆，得到了广泛的应用，并有愈演愈烈之势。

目前线缆行业里应用较为广泛的是热塑性低烟无卤聚烯烃材料，聚烯烃基料以EVA为多，几年应用下来，发现几个问题，再次提出来探讨一下。

二、挤出加工问题说到这个问题，就不能不提一下此种阻燃材料的阻燃基理。

聚烯烃是无卤材料，纯碳氢化合物，燃烧时分解出水和二氧化碳，不产生明显的烟雾和有毒的腐蚀性气体，其本身是可燃的，要加入无卤的阻燃剂组成无卤阻燃材料。

要达到要求的阻燃效果，需添加大量的阻燃填充剂Al(OH)3或Mg(OH)2，填充量150份以上。

这种水合金属氧化物受热后，会释放结晶水，吸收大量热量，从而抑制聚合物温度上升，延缓热分解，来阻止燃烧。

另外，脱水分解所产生的水蒸气，能稀释可燃性的气体，从而起到阻燃效果。

但是，添加大量的阻燃剂后，会使材料的机械性能明显降低，由于无卤阻燃护套料中含有较多的氢氧化铝或氢氧化镁填充剂，导致胶料硬度高，挤塑时生热大，护套挤制困难。

特别是使用普通PE的高压缩比螺杆生产时，螺腔内压力过大易导致剪切生热，使实际温度比设定的温度高许多，容易引起物料过热机械分解，吸出水分，从而使线缆在离模后表面粗糙，有气孔，影响护套的机械物理性能。

绪论国内自20世纪90年代后期发展高分子材料的应用技术与合成树脂及其共混改性技术以来,一直致力于线缆行业新材料的开发研究和利用。

随着现代科学技术的发展和人们生活水平的提高,以及工业和商业建筑物结构日益复杂化和高灵活性的要求,使得人们不断加强对各种综合布线用电线电缆产品安全性、环保性的重视。

作为阻燃电缆传统的绝缘和护套材料,它们大多是采用含卤聚合物和含卤阻燃剂混合在一起的阻燃物,这些含卤材料虽具有优良的阻燃性,但在发生火灾时,由于其材料的热分解和燃烧,就会释放出大量浓黑的烟雾和有毒、腐蚀性、刺激性气体,严重妨碍消防人员进行救火和疏散人员且会腐蚀设备,延误了救援时间,给人民的生命和财产造成重大的损失,于是开发不产生卤化氢气体的低烟、无毒、无腐蚀性的无卤阻燃电缆成为线缆行业的新课题。

经多年攻关和努力,目前低烟无卤阻燃电缆已广泛应用于核电站、城市轨道、地铁、医院和高层建筑等场所。

第1章低烟无卤阻燃电线电缆应用及其分类1.1 引言随着社会经济的发展,电线电缆的用量迅速增长,电气火灾事故也频频发生。

人们从电气火灾事故的惨重教训中,逐渐认识到在一些重要场所,如舰船、采油平台、石化企业、大型电站、大型指挥控制中心和高层建筑、地下建筑物、隧道、地铁等线路中主要电气设备,在火灾情况下保持一定时间内处于稳定的运行状态是非常重要的。

我国一些标准明确规定在某些场所应选用耐火电缆,以尽量减少火灾引起的损失,因此低烟无卤电缆、耐火电缆也越来越被人们所重视。

近年来,许多重要工程的电线电缆招标中,都有一些小截面耐火电线和软导体耐火电线,甚至有耐火双绞线、耐火屏蔽电线、耐火屏蔽软绞线等,耐火控制电缆就更多了。

传统的耐火电缆是采用云母带作为耐火层,但由于小截面导体绕包云母带相当困难,并且耐火试验合格率低,所以不少电缆厂因此而失去了不少订单。

研制新型耐火电缆,以代替传统的耐火电缆已成了市场的迫切需求。

无卤低烟阻燃控制电缆因使用无卤材料,燃烧时不会释放出有毒气体及浓烟,在地铁、高层建筑、石油平台等场合广受欢迎,它的开发和使用有着重大的经济效益和社会效益。

乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准在船舶行业中，电力传输是一个至关重要的环节。

船舶电力系统需要可靠、安全、高效的电缆来确保能够正常运行。

乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准就是为了满足这一需求而制定的。

1. 背景船舶作为一种特殊的运输工具，其环境条件和使用要求与其他领域存在很大差别。

船舶中的电缆需要经受高温、高湿、潮湿、振动等极端环境的考验。

而在船舶火灾事故中，电缆起火并烧毁的情况是很常见的。

研发符合船舶用途的电缆标准显得尤为重要。

2. 乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准的重要性乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准是在船舶电力传输领域中应用广泛的一种标准。

它的重要性主要体现在以下几个方面：2.1 安全性船舶电力系统对电缆的安全性要求很高。

乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆能够在火灾等紧急情况下降低烟雾毒性和火灾蔓延速度，减少人员伤亡和财产损失。

2.2 可靠性船舶在航行过程中，电力系统必须保持可靠运行。

乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆对于电缆的绝缘强度、耐热性、耐湿性等性能提出了严格要求，确保了电力传输的稳定性和可靠性。

2.3 环保性乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆采用无卤素阻燃剂，不含有害物质，不会在火灾中释放有毒气体，对环境更加友好。

3. 标准内容乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆的标准内容包括电缆结构、导体材质、绝缘材质、护套材质、阻燃性能等要求。

标准对于电缆的外观、物理性能、电气性能、环境适应性等方面都进行了详细规定。

4. 个人观点和理解作为一种特殊用途的电缆标准，乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准在保证电力传输安全和可靠性的也体现了对环境保护的关注。

随着人们对环境保护意识的提高，对这一类型电缆的需求将会不断增加。

总结回顾：乙丙绝缘聚烯烃护套低烟无卤阻燃船用电力软电缆标准在船舶电力传输领域中扮演着至关重要的角色。

无卤低烟阻燃聚烯烃护套料挤出工艺质量研究摘要:介绍了无卤低烟聚烯烃护套电缆产品在挤出工艺中应注意的问题,并提出了解决的方法和措施。

关键词:无卤低烟阻燃聚烯烃护套;挤出工艺随着国家对环保问题的日益重视和人们生活水平的提高,市场对电线电缆产品的环保性和阻燃性提出了更高的要求，特别是人口密集的场所，此类场所，电缆通常要求具备无卤低烟阻燃耐火等特性。

为满足上述要求，通常电缆的护套采用无卤低烟阻燃聚烯烃护套料。

目前市场环境下，为了减低生产成本，每家材料厂家配方也有较大差别，材料性能差别也较大，生产过程中也存在较多不确定性。

本文就如何控制和提高无卤低烟阻燃聚烯烃护套的挤出质量和性能,谈些自己的看法。

1 材料的分析与选择电缆行业上使用的无卤低烟阻燃聚烯烃护套料，通常采用聚烯烃作为基料,添加Mg（OH）2、Al (OH) 3、硼酸锌等助剂，增加材料的阻燃特性。

低烟无卤阻燃聚烯烃电缆料通常由聚烯烃共混树脂加阻燃填充剂氢氧化铝、氢氧化镁和一些为了提高耐热寿命而添加的适量抗氧剂组合而成。

有时为了降低其燃烧时的发烟量，还加入了一些发烟抑制剂，如钒、镍、钼、铁、硅、氮系化合物。

由于无卤低烟阻燃护套料中增加了许多无机添加剂,护套料的挤出性能变差。

根据电缆阻燃等级要求，护套料的氧指数一般要求在30～40 之间。

材料质量的好坏对电线电缆产品质量与挤出工艺有着直接的影响,因而选择合适的护套料尤为重要。

2 护套挤出工艺的讨论2. 1 挤出设备的选择无卤低烟阻燃电缆料里面添加了较多的无机添加剂, 使低烟无卤阻燃聚烯烃电缆料的物理机械性能及电气性能比非阻燃及含卤阻燃聚烯烃电缆料均有所降低，挤出时胶料的塑性变差,加工过程就存在了一定的困难。

挤出机螺杆长径比大、剪切力过大或螺杆转速过高都会使挤出过程中物料摩擦生热,料的温度急剧上升,容易造成无机阻燃填充剂的分解,导致挤出表面变差,护套阻燃性能降低。

因此,挤出无卤低烟聚烯烃护套料最好能采用专用的挤塑机。

低烟无卤阻燃护套、绝缘料——用于电力、通讯、控制电缆AFR/12是一种含阻燃剂的聚烯烃热塑性复合材料，不释放卤酸，具有自熄特点, 可大量减少有毒腐蚀性气体的排放和烟雾的产生。

由这种材料制成的电缆特别适合在要求具有高度安全性的公共场合下使用。

AFR/12具有良好的机械性能、加工性能和阻燃性能，并具有最优的性价比。

AFR/12的性能测试符合CEI 20.11M1、VDE 0207-24HM2、BS 6724、BS 7655 LTS1与LTS3、OVE K- 81-9 MHN2和Cenelec HD 624.7 S1试验标准。

精品文档精品文档以上典型值取自样片或电缆试样测试平均值。

挤出AFR/12可用长径比L/D=18～25的挤出机挤出，建议采用低压缩比(类似挤橡胶或无卤材料)的螺杆， 也可以采用挤PVC 的螺杆低速挤出。

慎用挤聚乙烯的螺杆。

料筒要有良好的温控装置。

挤出机各段温度建议如下：100110120130140150160170180190200 1区2区3区4区法兰盘机头口模以上温度仅供参考，具体温度控制应根据具体设备适当调整，但熔融温度不能超过170℃。

筛网须用 宽眼网(<100孔/cm 2 )。

但必须使用分流板，特别在使用低压缩比的螺杆时。

AFR/12既可采用压缩式挤出，也可采用挤管式挤出。

本料用户可自加各种色母粒，建议重量比为1.5%。

贮存本料必须在下列条件下贮存: 1. 包装完好无破损; 2. 环境温度不超过30℃;3. 不直接暴露在阳光下或风雨中。

包装AFR/12每25kg 一袋防潮包装, 1250kg 托盘包装; 或1000kg 托盘防潮箱装。

低烟无卤阻燃电缆料技术参数解读众所周知，护套料起着对光电缆重要的保护作用。

光电缆的种类也随着护套料品种的变化而变化，如护套料采用低烟无卤阻燃料，则该种光电缆就称为低烟无卤阻燃光电缆。

然而，有些光电缆制造企业对护套料的认识不够全面，有时片面强调某些指标而忽略另一些指标，导致采购的护套料达不到要求的技术指标；更有甚者，会导致有些护套料制造企业趁机钻光电缆制造企业的空子，提供质量差的护套料。

为了让光电缆制造企业对护套料有更全面的了解，采购到质优价廉的放心护套料，我们经过认真调查研究，对护套料的几项重要指标予以说明，并列出目前护套料市场存在的一些问题，供大家参考1、低烟无卤阻燃电缆料★氧指数几乎在所有人眼里，它都代表了无卤阻燃材料阻燃性能的指标。

大多数人认为，氧指数越高则阻燃性能越好，或者说氧指数达标则材料阻燃性能达标。

其实不然，氧指数高不一定通得过线缆阻燃试验，氧指数低也未必就通不过线缆阻燃试验。

原因：材料在燃烧中是否滴流及滴流的程度大小很大程度决定了线缆是否能通过阻燃试验及线缆的阻燃水平。

★热变形和高温压力这是一个容易被忽视的、但却代表了耐温等级的指标。

一提到耐温性能，大家都会想到热老化的指标，容易忽视掉热变形和高温压力这一指标。

那么，对于热塑性低烟无卤阻燃料来说，热变形和高温压力性能不好则意味着①线缆护套熔点低、易变形，即在低于线缆最高使用温度时就能变软甚至熔化，同时在外力及自重的作用下使线缆变形甚至破坏，从而使线缆失去正常保护；②线缆护套易开裂，即线缆局部受热受力时容易在较软的区域开裂，比如在阳光下爆晒或受到烘烤时，会在爆晒和烘烤面开裂；③做成的线缆阻燃性差，即材料氧指数并不低，但做成的线缆在进行燃烧试验时通不过。

原因：材料温度指数低及线缆燃烧时无卤材料滴流。

★挤出性能无卤料挤出性能比其它材料差，故大家都着力于挤出性能的改善，但非常好挤的无卤材料也必然会存在以下问题①可能阻燃剂添加量不足而导致阻燃性不够②材料太软而造成耐温性不够，致使高温压力不合格；同时，由于材料温度指数低及滴流，从而导致线缆阻燃性不合格。
