交联聚乙烯绝缘低烟无卤聚烯烃护套阻燃耐火电缆

材料技术要求（一）0.6/1kV交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类、阻燃B类耐火电力电缆(产品型号：WDZB-YJY-0.6/1kV、WDZBN-YJY-0.6/1KV)1 执行标准：2.使用条件2.1 运行条件系统标称电压U0/U 0.6/1kV 系统最高运行电压U m 1.2kV系统频率 50Hz 2.2 运行要求电缆导体的额定运行温度 90℃短路时电缆导体的最高温度 250℃短路时间不超过 5s电缆敷设时允许的最小弯曲半径：2.3 运行环境条件海拔高度：≤2000m环境温度－20℃～＋45℃相对湿度：≤90%2.4 敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

敷设时最低环境温度不低于0℃。

2.5 耐地震能力地震烈度8度（a=0.1g）。

3 电缆的技术要求3.1导体3.1.1导体采用软铜单线绞合紧压而成，紧压系数不小于0.90，其组成、性能符合GB/T3956的规定，电缆截面偏差宜≤3％。

3.1.2导体表面光洁、无油污，无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

3.1.3 导体结构直流电阻符合GB/T3956-2008 及GB/T12706.1-2008的规定。

3.1.4 耐火电缆其绝缘应具有耐火特性，否则在导体上应设置耐火层，耐火层采用耐火云母带绕包而成，云母带绕包应服帖，无漏包现象，重叠率不小于50%.绕包后的耐火层满足工频电压2000V的火花检验（中间检查）的要求，制成品的耐火性能应符合GB/T19666-2005标准第5.2条规定。

3.2 绝缘3.2.1绝缘材料选用硅烷交联聚乙烯（XLPE）型绝缘材料，绝缘紧密挤包在导体或云母带上，绝缘性能符合GB/T12706的规定。

绝缘容易剥离而不损伤导体或云母带，绝缘表面平整，色泽均匀。

3.2.2绝缘标称厚度符合GB/T12706的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的90%减去0.1mm。

1 电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装电缆的型号及名称。

1kV交联聚乙烯绝缘电力电缆载流量〔含普通型，阻燃型，耐火型，无卤低烟阻燃型〕1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。

本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。

阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。

耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。

低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性〔毒性和腐蚀性较小〕，适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。

2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。

阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。

耐火型电缆的耐火性能应符合GB/119216.21-2003。

无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。

3．产品型号普通型电缆型号YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆阻燃型电缆型号在普通型电力电缆型号前加ZA、ZB、ZC耐火型电缆型号在普通型电力电缆型号前加N无卤低烟型电缆型号WDZ-YJY、WDZ-YJLY-交联聚乙烯绝缘阻燃聚烯烃护套无卤电缆WDZ-YJY22、WDZ-YJLY22-交联聚乙烯绝缘钢带铠装阻燃聚烯烃护套无卤电缆WDZ-YJY32、WDZ-YJLY32-交联聚乙烯绝缘细钢丝铠装阻燃聚烯烃护套无卤电缆四、产品使用特性〔1〕额定电压Uo/U为0.6/1kV。

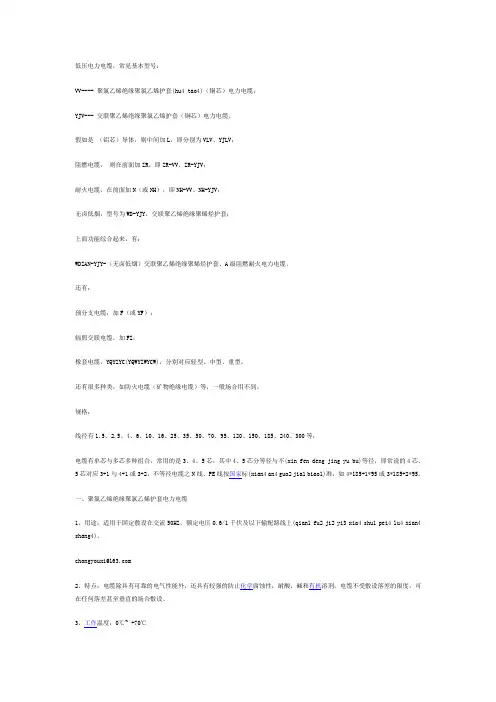

低压电力电缆，常见基本型号：VV---- 聚氯乙烯绝缘聚氯乙烯护套(hu4 tao4)（铜芯）电力电缆；YJV--- 交联聚乙烯绝缘聚氯乙烯护套（铜芯）电力电缆。

假如是（铝芯）导体，则中间加L，即分别为VLV、YJLV；阻燃电缆，则在前面加ZR，即ZR-VV、ZR-YJV；耐火电缆，在前面加N（或NH），即NH-VV、NH-YJV；无卤低烟，型号为WD-YJY，交联聚乙烯绝缘聚烯烃护套；上面功能综合起来，有：WDZAN-YJY-（无卤低烟）交联聚乙烯绝缘聚烯烃护套、A级阻燃耐火电力电缆。

还有：预分支电缆，加F（或YF）；辐照交联电缆，加FZ；橡套电缆，YQYZYC(YQWYZWYCW)，分别对应轻型、中型、重型。

还有很多种类，如防火电缆（矿物绝缘电缆）等，一般场合用不到。

规格：线径有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；电缆有单芯与多芯多种组合，常用的是3、4、5芯，其中4、5芯分等径与不(xin fen deng jing yu bu)等径，即常说的4芯、5芯对应3+1与4+1或3+2，不等径电缆之N线、PE线按国家标(xian4 an4 guo2 jia1 biao1)准，如4*185+1*95或3*185+2*95。

一、聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上(qian1 fu2 ji2 yi3 xia4 shu1 pei4 lu4 xian4 shang4)。

******************2、特点：电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。

3、工作温度：0℃~ +70℃4、产品型号、名称及有关说明1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于敷设在室内、电缆沟道、管道中，不能受机械外力作用2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力(hu4 tao4 dian4 li4)电缆用于要求阻(yong yu yao qiu zu)燃场所输配电路上4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆用于要求(yong yu yao qiu)阻燃场所输配电路上5、主要技术特性(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。

电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装[ 本帖最后由zql5698 于2006-6-15 11:36 编辑]35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

编辑本段表示法的分类RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

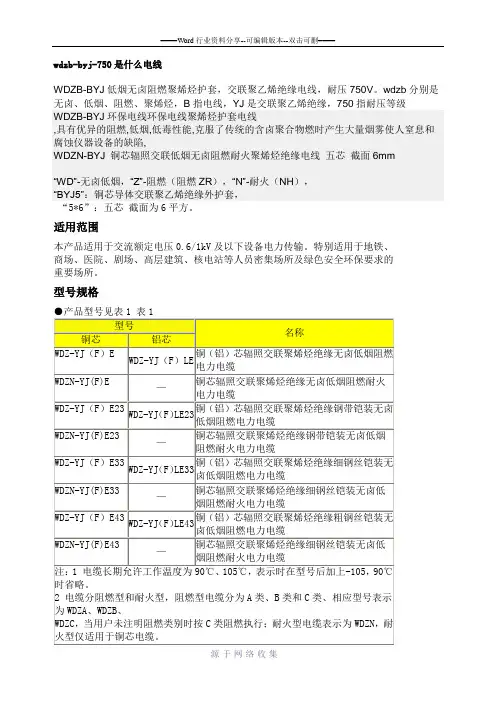

wdzb-byj-750是什么电线WDZB-BYJ低烟无卤阻燃聚烯烃护套，交联聚乙烯绝缘电线，耐压750V。

wdzb分别是无卤、低烟、阻燃、聚烯烃，B指电线，YJ是交联聚乙烯绝缘，750指耐压等级WDZB-BYJ环保电线环保电线聚烯烃护套电线,具有优异的阻燃,低烟,低毒性能,克服了传统的含卤聚合物燃时产生大量烟雾使人窒息和腐蚀仪器设备的缺陷,WDZN-BYJ 铜芯辐照交联低烟无卤阻燃耐火聚烯烃绝缘电线五芯截面6mm²“WD”-无卤低烟，“Z”-阻燃（阻燃ZR），“N”-耐火（NH），“BYJ5”：铜芯导体交联聚乙烯绝缘外护套，“5*6”：五芯截面为6平方。

适用范围本产品适用于交流额定电压0.6/1kV及以下设备电力传输。

特别适用于地铁、商场、医院、剧场、高层建筑、核电站等人员密集场所及绿色安全环保要求的重要场所。

型号规格●规格见表2 表2型号 芯数 额定电压kV 标称截面mm 2WDZ-YJ(F)E 、WDZN-YJ(F)E 、WDZ-YJ(F)LE 1WDZ-YJ(F)E33、WDZN-YJ(F)E33、WDZ-YJ(F)LE33 10-300WDZ-YJ(F)E43、WDZN-YJ(F)E43、WDZ-YJ(F)LE4310-300 WDZ-YJ(F)E 、WDZN-YJ(F)E 、WDZ-YJ(F)LE2、3 3+1、4 5、3+2 4+1 WDZ-YJ(F)E23、WDZN-YJ(F)E23、WDZ-YJ(F)LE23 4-300 WDZ-YJ(F)E33、WDZN-YJ(F)E33、WDZ-YJ(F)LE33 4-300 WDZ-YJ(F)E43、WDZN-YJ(F)E43、WDZ-YJ(F)LE434-300注：单芯电缆铠装应采用非铁磁性材料。

产品结构示意图使用条件●电缆导体的最高额定工作温度为90℃、105℃。

●敷设时环境温度应不低于0℃。

●电缆允许的弯曲半径单芯无铠装电缆应不小于电缆外径的20倍，多心无铠装电缆不小于电缆外径的15倍单芯有铠装电缆应不小于电缆外径的15倍，多心有铠装电缆不小于电缆外径的12倍。

中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆，包括有卤、无卤、低烟等产品，在国内已生产使用了十多年，对防火安全具有重要意义。

但由于没有国际标准、也无国家标准，因此在产品名称、型号、技术要求和试验方法等方面比较混乱，有的还与国际要求不一致。

为统一国内的生产和使用，并适应国际贸易和经济技术交流的需要，制定本标准。

考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品，而欲达此目的一般并不需要改变电线电缆的结构，而是改变所用的材料。

因此，不采用逐个制定产品标准的方法而是制定本通则，把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定，推荐了可供采用的阻燃和耐火材料，并用相应标记加在普通产品型号的前面，以与普通产品相区别。

在本标准中，有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准：IEC 60331： 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332： 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754： 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034： 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。

如需编制单列产品标准，则相关内容必须符合本通则的规定。

本标准的附录A、附录B和附录C为资料性附录。

本标准为首次制定的国家标准。

本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化委员会归口。

本标准负责起草单位：上海电缆研究所。

本标准参加起草单位：公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。

本标准起草人：徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。

目次1范围 (3)2规范性引用文件 (3)3术语和定义 (4)4产品代号和表示方法 (4)5名称、型号及规格 (5)6技术要求和试验方法 (6)7检验方法及检验规则 (11)8标志、包装、运输及贮存 (13)额定电压1.8/3kV及以下煤矿用无卤低烟交联聚乙烯绝缘电力电缆1范围本文件规定了额定电压1.8/3kV及以下煤矿用无卤低烟阻燃交联聚乙烯绝缘电力电缆电缆的型号规格、使用特性、技术要求、试验方法、检验规则、成品电缆标志、包装、运输及贮存。

本文件适用于额定电压1.8/3kV及以下煤矿用无卤低烟交联聚乙烯绝缘聚烯烃护套电力电缆。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.10电工术语电缆GB/T2951.11－2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T2951.12-2008缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验法GB/T2951.13-2008缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法吸水试验收缩试验GB/T2951.14-2008缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验GB/T2951.21-2008缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验GB/T2951.31-2008缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验抗开裂试验GB/T3048.4－2007电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5－2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8－2007电线电缆电性能试验方法第8部分：交流电压试验GB/T3048.9－2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.10－2007电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T3956－2008电缆的导体GB/T4909.2－2009裸电线试验方法第2部分：尺寸测量3956GB/T6995.1－2008电线电缆识别标志方法第1部分：一般规定GB/T19666-2019阻燃和耐火电线电缆或光缆通则JB/T8137（所有部分）电线电缆交货盘8137（所有部分）电线电缆交货盘AQ1043-2007矿用产品安全标志标识MT386-2011煤矿用电缆阻燃性能的试验方法和判定原则MT818.11-2009煤矿用电缆第11部分：额定电压8.7/10kV及以下固定敷设电力电缆一般要求MT818.13-2009煤矿用电缆第13部分：额定电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆3术语和定义GB/T2900.10界定的以及下列术语和定义适用于本文件。

手术室编辑词条B 添加义项 ?手术室（operating room 英文简称OR）是为病人提供手术及抢救的场所，是医院的重要技术部门。

手术室应与手术科室相接连，还要与血库、临护室、麻醉复苏室等临近。

抓好手术切口感染四条途径的环节管理，即：手术室的空气；手术所需的物品；医生护士的手指及病人的皮肤，防止感染，确保手术成功率。

要求设计合理，设备齐全，护士工作反应灵敏、快捷，有高效的工作效率。

手术室要有一套严格合理的规章制度和无菌操作规范。

随着外科技术飞速发展，手术室工作日趋现代化。

基本信息中文名称手术室外文名称operating room解释为病人提供手术及抢救的场所手术室分类I类Ⅱ类Ⅲ类Ⅳ类V类目录1基本简介2分类介绍3房间包括4区域划分5位置组成6布局介绍7空气净化8设备介绍9人员信息10发展历史11设计目的折叠编辑本段基本简介高效安全的手术室空气净化系统，保证手术室的无菌环境，可以满足器官移植、心脏、血管、人工关节置换等手术所需的高度无菌环境。

采用高效低毒消毒剂，以及合理使用，是保障一般手术室无菌环境的有力措施。

根据不断讨论与反复斟酌，修订后《综合医院建筑设计规范》中，关于一般手术室的条文最终确定为：“一般手术室应采用末端过滤器不低于高中效过滤器的空调系统或全新风通风系统。

室内保持正压，换气次数不得低于6次/h”。

其它未涉及参数，如温湿度等，可参照Ⅳ级洁净手术室。

折叠编辑本段分类介绍按手术有菌或无菌的程度，手术间可划分成以下5类：(1)I类手术间：即无菌净化手术间，主要接受手术室手术室颅脑、心脏、脏器移植等手术。

(2)Ⅱ类手术间：即无菌手术间，主要接受脾切除手术、闭合性骨折切开复位术、眼内手术、甲状腺切除术等无菌手术。

(3)Ⅲ类手术间：既有菌手术间，接受胃、胆囊、肝、阑尾、肾、肺等部位的手术。

(4)Ⅳ类手术间：即感染手术间，主要接受阑尾穿孔腹膜炎手术、结核性脓肿、脓肿切开引流等手术。

(5)V类手术间：即特殊感染手术间，主要接受绿脓杆菌、气性坏疽杆菌、破伤风杆菌等感染的手术。

阻燃或耐火电线电缆的型号表示法（引自DBJ08-93-2002）1. 型号组成阻燃或耐火电线电缆的型号由燃烧特性和电缆型号两部分组成：结构特征材料电缆型号用途燃烧特性2. 燃烧特性代号代号按无卤、低烟、阻燃、耐火顺序排列。

名称代号阻燃A级ZA 阻燃B级ZB 阻燃C级ZC 阻燃D级ZD 耐火N 无卤低烟WD3. 电缆型号由用途、材料和结构特征组成a. 用途代号名称代号电力省略控制K 布线B 数字传输HSb. 材料代号名称代号铜导体省略聚氯乙稀绝缘V 交联聚乙烯绝缘YJ聚氯乙稀护套V 聚稀烃护套Y 铜护套Tc. 结构特征名称代号重载Z 轻载Qd. 举例a) 聚氯乙稀绝缘、聚氯乙稀护套A级阻燃电力电缆的型号为：ZA-VV。

b) 交联聚乙稀绝缘、聚氯乙稀护套A级阻燃电力电缆的型号为：ZA-YJVc) 交联聚乙稀绝缘、聚氯乙稀护套B级阻燃耐火电力电缆的型号为：ZBN-YJVd) 交联聚乙稀绝缘、聚稀烃护套无卤低烟A级阻燃电力电缆的型号为：WDZA-YJYe) 交联聚乙稀绝缘、聚稀烃护套无卤低烟B级阻燃耐火电力电缆的型号为：WDZBN-YJYf) 交联聚乙稀绝缘、聚烯烃护套无卤低烟C级阻燃控制电缆的型号为：WDZC-KYJYg) 交联聚乙稀绝缘无卤低烟C级阻燃布电线的型号为：WDZC-BYJh) 矿物绝缘重载电缆的型号为：BTTZ产品型号名称主要用途VV VLV铜芯（铝芯）阻燃型聚氯用于固定敷设的阻乙烯绝缘聚氯乙烯护套电力电缆燃场所YJV YJLV 铜芯（铝芯）阻燃型交联用于固定敷设的阻聚乙烯绝缘聚氯乙烯护套电力电缆燃场所VV22VLV22 铜芯（铝芯）阻燃型聚氯用于承受较大机械乙烯绝缘钢带铠装聚氯乙外力固定敷设的阻烯护套电力电缆燃场所YJV22 YJLV22 铜芯（铝芯）阻燃型交用于承受较大机械联聚乙烯绝缘钢带铠装外力固定敷设的阻聚氯乙烯护套电力电缆燃场所VV32VLV32 铜芯（铝芯）阻燃型聚用于承受较大机械氯乙烯绝缘细钢丝铠装外力抗拉强度较高聚氯乙烯护套电力电缆的固定敷设的阻燃场所YJV32 YJLV32 铜芯（铝芯）阻燃型交用于承受较大机械联聚乙烯绝缘细钢丝铠外力抗拉强度较高装聚氯乙烯护套电力电缆的固定敷设的阻燃场所VV42VV42 铜芯（铝芯）阻燃型聚用于承受较大机械氯乙烯绝缘粗钢丝铠装外力抗拉强度较高聚氯乙烯护套电力电缆的固定敷设的阻燃场所YJV42YJV42 铜芯（铝芯）阻燃型交用于承受较大机械联聚乙烯绝缘粗钢丝铠外力抗拉强度较高装聚氯乙烯护套电力电缆的固定敷设的阻燃场所。

材料技术要求（一）1kV交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类、阻燃B类耐火电力电缆(产品型号：1kV、1KV)1 执行标准：2.使用条件运行条件/U 1kV系统标称电压U系统最高运行电压Um系统频率 50Hz运行要求电缆导体的额定运行温度 90℃短路时电缆导体的最高温度 250℃短路时间不超过 5s电缆敷设时允许的最小弯曲半径：运行环境条件海拔高度：≤2000m环境温度－20℃～＋45℃相对湿度：≤90%敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

敷设时最低环境温度不低于0℃。

耐地震能力地震烈度8度（a=）。

3 电缆的技术要求导体导体采用软铜单线绞合紧压而成，紧压系数不小于，其组成、性能符合GB/T3956的规定，电缆截面偏差宜≤3％。

导体表面光洁、无油污，无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体结构直流电阻符合GB/T3956-2008 及GB/的规定。

耐火电缆其绝缘应具有耐火特性，否则在导体上应设置耐火层，耐火层采用耐火云母带绕包而成，云母带绕包应服帖，无漏包现象，重叠率不小于50%.绕包后的耐火层满足工频电压2000V的火花检验（中间检查）的要求，制成品的耐火性能应符合GB/T19666-2005标准第条规定。

绝缘绝缘材料选用硅烷交联聚乙烯（XLPE）型绝缘材料，绝缘紧密挤包在导体或云母带上，绝缘性能符合GB/T12706的规定。

绝缘容易剥离而不损伤导体或云母带，绝缘表面平整，色泽均匀。

绝缘标称厚度符合GB/T12706的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的90%减去。

绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。

绝缘线芯的识别标志符合GB/的规定。

缆芯及填充物电缆成缆的填充材料采用非吸湿性材料，紧密无空隙,成缆后缆身外形圆整。

缆芯外采用非吸湿性包带（高阻燃包带（如有））轧紧，电缆外形圆整。

电缆外护套外护套采用90℃低烟无卤阻燃聚烯烃护套料挤包；外护套表面光洁、圆整，其标称厚度和性能应符合GB/T12706－2008的规定，任一点最小厚度不小于标称值的80%减去。

WDZN-RYJS消防用耐火聚烯烃绝缘连接软线执行标准：WDZN-RYJS消防用耐火聚烯烃绝缘连接软线是参照GB/T5023-2008．等标准制订的，其耐火特性符合GB/Tl9666类的要求。

电缆燃烧时有毒气体含量和烟密度试验符合的规定．烟气毒性符合GBl32准安全级的要求。

适用范围：WDZN-RYJS消防用耐火聚烯烃绝缘连接软线适于电厂．化工，隧道，车站．高层建筑等关键部位的防火系统特别适用于应急电源与户内消防设备的供电线路．应急电源与火灾报警设备的供电线路，应急电源至信号灯的供电线路和应急电源至通风排烟设备的供电线路等使用特性1、导体长期工作温度为70℃、90℃2、电缆在750-850℃火焰条件下．可维持正常运行1.5小时以上．为B级耐火。

电缆在950-1000℃火焰条件下．可维持正常运行1.5小时以上，为A级耐火。

3、有毒气体含量和烟密度试验结果符合GB／T17650.2-98和GB／T17651.2-98规定4、烟气毒性符合GAl32准安全级的要求。

型号和名称：WDNH（A）-BY（J）低烟无卤交联聚烯烃绝缘耐火电线WDNH（A）-BY（J）Y低烟无卤交联聚烯烃绝缘及护套耐火电线WDZAN-YJY低烟无卤交联聚烯烃绝缘耐火电力电缆产品型号名称WDZN-BY（J）低烟无卤交联聚烯烃绝缘电线WDZN-BY（J）Y 低烟无卤交联聚烯烃绝缘及护套电线WDZN-BY 铜芯低烟无卤阻燃耐火聚烯烃绝缘电缆电线WDZN-BYJ 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘电缆电线WDZN-BYY 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套电缆电线WDZN-RYY（B）P 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套铜丝屏蔽（扁型）软电缆电线WDZN-RYJY（B）P 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套铜丝屏蔽（扁型）软电缆电线WDZN-RYY 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套软电缆电线WDZN-RYJY 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套软电缆电线WDZN-BYR 铜芯低烟无卤阻燃耐火聚烯烃绝缘软电线WDZN-BYJR 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘软电线WDZN-RY 铜芯低烟无卤阻燃耐火聚烯烃绝缘软电线WDZN-RYJ 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘软电线WDZN-BYYB 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套扁型电缆电线WDZN-BYJYB 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套扁型电缆电线WDZN-RYYB 铜芯低烟无卤阻燃耐火聚烯烃绝缘平行软线WDZN-RYJYB 铜芯低烟无卤阻燃耐火交联绝缘平行软线WDZN-RYS 铜芯低烟无卤阻燃耐火绝缘绞型连接软线WDZN-RYJS 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘绞型连接软线WDZN-RYP 铜芯低烟无卤阻燃耐火聚烯烃绝缘屏蔽软电线WDZN-RYJP 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘屏蔽软电线WDZN-YJY 铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJY22 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJY32 铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJVY42 铜芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV32 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV42 铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVP2-22 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVRP 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套低烟无卤阻燃耐火控制软电缆WDZN-KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火控制软电缆WDZN-KVV32 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-BV 铜芯聚氯乙烯绝缘低烟无卤阻燃耐火固定敷设用电缆WDZN-BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火固定敷设用电缆WDZN-BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火固定敷设用扁电缆WDZN-BVR 铜芯聚氯乙烯绝缘低烟无卤阻燃耐火固定敷设用软电缆。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改无卤低烟阻燃耐火电缆技术规范(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process无卤低烟阻燃耐火电缆技术规范(通用版)1.总则1.1本技术规范是为用户工程提供额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃电力电缆而作的规定。

1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。

1.3供方提供的0.6/1kV交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4本技术规范是合同的主要技术文件之一，与合同具有同等的效力。

2.执行标准GB/T3048《电线电缆电性能试验方法》GB/T6995《电线电缆识别标志方法》GB/T8170《数字修约规则》GB50217《电力电缆工程设计规范》JB/T8137《电线电缆交货盘》GB/T3956《电缆的导体》GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》GB/T18380《电缆和光缆在火焰条件下的燃烧试验》GB/T12706《额定电压1~35kV挤包绝缘电力电缆及附件》GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T2951《电缆和光缆绝缘和护套材料通用试验方法》GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》3.使用条件3.1运行条件系统标称电压U0/U0.6/1kV系统最高运行电压Um1.2kV系统频率50Hz系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地3.2运行要求电缆导体的额定运行温度90℃短路时电缆导体的最高温度250℃短路时间不超过5s电缆弯曲半径单芯：无铠装类电缆不小于20倍的电缆外径多芯：无铠装类电缆不小于15倍的电缆外径3.3运行环境条件海拔高度：≤1000m环境温度－15℃～+45℃相对湿度≤80%3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

YJV电缆与YJE电缆的区别低烟无卤一般采用采用聚烯烃护套材料后者的E是取自原来的无卤护套料的主要基料是EV A,取第一个字母。

版本一:YJ:交联聚乙烯绝缘.E：聚烯烃护套。

V:聚氯乙烯护套。

NH—YJE铜芯交联聚乙烯绝缘聚烯烃护套耐火电力电缆NH—YJV铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆价钱与线径有关，同截面下YJE贵约2～15％（与产地和质量有关)版本二35KV及以下交联聚乙烯绝缘电力电缆YJV、YJV22、YJE、YJVD 一：产品特点及用途本产品适用于交流额定电压35KV及以下动力装置及电力线路中传输电能用，交联聚乙烯绝缘电力电缆具有卓越的热-机械性能,优异的电气性能和耐化学腐蚀性能，它还具有电缆重量轻,运输敷设方便,不受落差限制等优点,因此广泛应用于冶金、电力、石化企业和城市电网建设。

二:产品执行标准GB/T12706.1—2002、GB/T12706。

3-2002等效采用IEC502标准阻燃特性试验执行GB12666—90标准三:使用特性：交联聚乙烯绝缘额定电压：0。

6/1、1。

8/3、3。

6/6、6/6、6/10、8。

7/10、8。

7/15、12/20、21/35、26/35.导体最高工作温度90℃，短路温度(持续最长5s)≤250℃,敷设时环境温度≥0℃（低于0℃需预热）,敷设时允许弯曲半径:单芯电缆不小于电缆外径15倍，多芯电缆不小于电缆外径10倍.阻燃特性：符合GB12666。

5 A、B 或C（IEC332—3)。

YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVD：铜芯交联聚乙烯绝缘聚氯乙烯护套低烟低卤阻燃电力电缆YJE:铜芯交联聚乙烯绝缘聚烯烃护套低烟低卤阻燃电力电缆YJV22：铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23：铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32：铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33：铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆。
