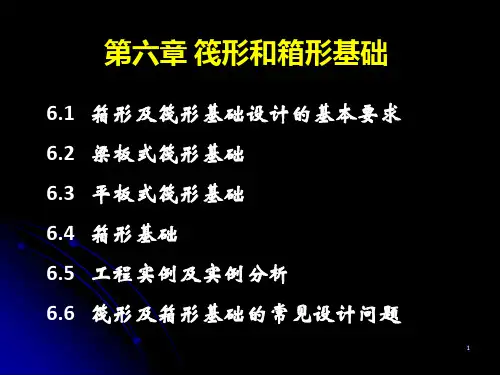

第1节 筏形及箱形基础设计的基本要求

筏型基础施工规范６．１一般规定６．１．１箱形基础与筏形基础的施工组织设计应根据整个建筑场地、工程地质和水文地质资料以及现场环境等条件进行。

６．１．２施工前应根据工程特点、工程环境、水文地质和气象条件制定监测计划。

６．１．３施工过程中应保护各类观测点和监测点。

６．１．４施工中应做好监测记录并及时反馈信息,发现异常情况应及时处理.６．２影响区域的监测６．２．１基坑开挖前应对邻近原有建、构筑物及其地基基础、道路和地下管线的状况进行详细调查。

发现裂缝、倾斜、滑移等损坏迹象，应作标记和拍照，并存档备案。

６．２．２施工过程中应按监测计划对影响区域内的建、构筑物、道路和地下管线的水平位移和沉降进行监测，监测数据应作为调整施工进度和工艺的依据。

６．２．３对影响区域内的危房、重要建筑、变形敏感的建、构筑物、道路和地下管线，应采取防护措施。

６．３降水６．３．１当地下水位影响基坑施工时,应采取人工降低地下水位或隔水措施。

６．３．２降水、隔水方案应根据水文地质资料、基坑开挖深度、支护方式及降水影响区域内的建筑物、管线对降水反应的敏感程度等因素确定。

６．３．４当采用降水方案时，为减小对工程本身和影响区的不利影响，井点施工必须执行现行国家标准《地基与基础工程施工及验收规范》（ＧＢＪ２０２）的规定，严格控制出水的含泥量。

６．３．５放坡开挖的基坑,井点管距坑边不应小于１ｍ。

机房距坑边不应小于１．５ｍ,地面应夯实填平.抽吸设备排水口应远离边坡，防止排水渗入坑内.６．３．６当采用Ｕ型板桩支护基坑、井点管需要布置在坑内时，宜将井点管设在板桩的凹档处。

土方开挖时,应随时用粘土对井点管周围的砂井进行封盖。

平板形板桩的井点管布置在坑内时，应防止碰坏井管。

６．３．７应设置降水观察井，对降水的效果进行观察。

６．３．８当降低地下水位会危及影响区域内建、构筑物和道路及地下管线时，宜在降水井管与建筑物、管线间设置隔水帷幕或回灌砂井、回灌井点和回灌砂沟。

筏板基础设计规范篇一：筏板基础强制性规范一、基础分部工程（一）基础分部工程1、施工前对水泥、砂子、钢材、轻体砖等原材料进行了检查，其品种、规格、标号、型号等均符合要求，并按规范规定对原材料进行了复试，试验结果全部合格，基础砼使用商品混凝土，由九天建化集团混凝土搅拌站提供配比单，砌筑砂浆由赤峰市检测中心出据配合比通知单。

2、本工程基础为独立柱基加构造底板基础，其基坑开挖尺寸符合设计及施工规范要求。

3、基础钢筋绑扎成型质量符合规范要求。

4、施工中对钢筋绑扎、砼浇筑等进行全过程检查，砼振捣养护、拆模等符合规范规定，并按规范规定在监理见证下留置标养试块及同条件试块检查砼强度，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

5、砌体工程施工中，轻体砖砌筑、拉结筋设置、施工配合比计量均按施工操作规程施工，并按规范规定在监理见证下留置砂浆标养试块，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

二、主体分部工程1、钢筋种类、型号、数量符合设计要求，钢筋加工的形状、尺寸符合设计及规范要求，钢筋焊接接头位置、外观质量、数量、受力钢筋的位置、数量、绑扎搭接长度、位置、保护层厚度符合规范要求。

2、模板及其支架具有足够的刚度、强度及稳定性，在浇筑砼之前，对模板工程进行了验收，能够满足规范要求，模板及其支架拆除的顺序及安全措施均按施工技术方案执行，底模拆除时，按砼同条件养护试件强度试验报告判定砼强度是否符合要求后才进行拆除。

3、砌体工程所用材料均有产品的合格证书及产品性能检测报告，并按规定进行了复试；试验结果合格。

砂浆由赤峰市检测中心出据配合比报告。

施工过程中，轻体砖提前浇水湿润，组砌方法正确，灰缝厚度及砂浆饱满度均符合规范规定。

墙体拉结筋的数量、留置长度等符合规范规定，砌体的位置及垂直度均在允许偏差范围内，砂浆试块留置数量符合规范规定，试验结果合格。

4、砼采用商品砼。

箱型基础和筏形基础箱型基础和筏形基础，这听起来可能有点枯燥，对吧？但其实呢，它们在建筑工程中可是起到了至关重要的作用。

你想想，盖房子，首先得有个稳稳的“地基”。

要是地基不牢靠，再豪华的设计都得打水漂。

箱型基础和筏形基础就是用来确保建筑物不往下沉、不摇晃的好帮手，像是给房子穿上了一双“稳重的鞋子”。

不过，你也许会想，“这两者有什么区别呀？不都是给建筑物提供支撑的吗？”嗯，听我慢慢说，咱们一块儿捋捋。

首先啊，箱型基础就像是一只坚固的盒子，箱子四周的墙壁都很厚，下面是底板。

那为什么要设计成这种盒子呢？其实是因为它能在承受很大负荷时，均匀地分布压力。

想象一下你背个重包，包的四个角都不会把你的肩膀压得太痛，因为包是平衡的、分布均匀的。

这就是箱型基础的原理。

它适合用在那些土层较松软的地方，或者建筑物很重、地基承载能力较弱的地方。

这种基础的设计让整个建筑物的重量能够均匀分摊，不至于把地基压垮。

至于做法嘛，箱型基础一般是用混凝土浇筑的，所以它特别强悍，承重能力特别好，建筑物就像是坐在一个非常结实的大盒子里，不用担心摇晃。

说到筏形基础呢，想象它就像一个巨大的“平板”或者“筏子”，整个基础是一个大平面，覆盖面积很大。

筏形基础的设计更侧重于分摊重量，把建筑物的重压“分摊”到广阔的范围。

它不像箱型基础那样有四周厚厚的墙壁，更多的是通过扩展面积来抵消压力。

你可以想象，一个船只的“筏子”在水面上漂浮，面积越大，受力就越均匀、越稳当。

同样，筏形基础就是通过增加面积来减少单位面积上的压力。

所以啊，筏形基础通常适用于土质较软、地下水位高的地方。

土壤的“支撑力”差，筏形基础就能让重量分散开，避免出现局部沉降。

这两种基础虽然设计原理不同，但有个共同点，就是都在讲究“分摊”和“均匀”。

你可以想象一下，如果把一个重物放在一个小点的地方，它可能就会压到地面塌下去。

可要是你把重物分开，放在更大的地方，压下去的力量就会被分散，地面就不会出现大问题了。

箱型与筏形基础施工工艺要点与要求摘要：在支护结构施工与支护施工技术的配合作用下，保持工程深基坑良好的施工状况，在提高深基坑施工质量的同时为后续的施工作业顺利开展打下坚实基础。

因此，未来在工程深基坑施工中应关注其支护结构施工与支护施工技术的合理选择与使用，促使这类结构在工程深基坑施工中可发挥出应有的作用，并丰富施工方面的实践经验。

关键词：箱型；筏形；基础施工；要点；要求1.箱型与筏形基础施工桩筏基础是指当受地质或施工等条件限制，单桩的承载力不很高，而不得不满堂布桩或局部满堂布桩才足以支承建筑荷载时，通过整块钢筋混凝土板把柱、墙（筒）集中荷载分配给桩。

沿袭浅基础的习惯将这块板称为筏，故称这类基础为桩筏基础。

桩箱基础与桩筏基础类似。

它不仅仅是一块板，而是有底板、顶板、外墙和若干纵墙、内隔墙构成的空箱结构。

通过这个结构把上部荷载分配给桩。

由于其刚度很大，具有调整各桩受力和沉降的良好性能，因此在软弱地基上建造高层建筑时较多采用这种基础形式。

从定义上看，桩箱基础、桩筏基础具有相同的工作原理，只是箱基的刚度较筏基的刚度大。

因而，桩箱基础具有更好的调整各桩受力和沉降的良好性能。

由于桩箱、桩筏基础是由桩基、箱基（筏基）两种基础组成的一种混合基础，因而它兼有两种基础的优点。

所以可以说，桩箱（筏）基础是一种可以在适合桩基的地质条件下建造任何结构形式的高层建筑的“万能式桩基”。

2.箱形、筏形基础构造要求2.1桩顶嵌入箱基或筏基底板内的长度，对于大直径桩，不宜小于100mm；对于中小直径的桩不宜小于50mm。

2.2桩的纵向钢筋锚人箱基或筏基底板内的长度不宜小于钢筋直径的35倍，对于抗拔桩基不应小于钢筋直径的45倍。

2.3箱形基础的混凝土强度等级不应低于C20；桩箱、桩筏基础与筏形基础的混凝土强度等级不应低于C30；当采用防水混凝土时，防水混凝土的抗渗等级应根据地下水的最大水头与混凝土厚度的比值，其抗渗等级不应小于0.6MPa。

高层建筑箱形与筏形基础的设计计算箱形基础常用于大型高层建筑的承台基础，其结构形式简单，抗震性能好。

下面是箱形基础的设计计算步骤：1.确定基础尺寸：根据建筑物的荷载分布和基础的安全性要求，确定基础的尺寸。

基础尺寸的设计应考虑地基土质、荷载大小以及盖板的尺寸。

2.土质分析：对基础周围的土质进行测试和分析，确定土质承载力以及压缩特性等参数。

3.荷载计算：根据建筑物的荷载和盖板大小，计算基础需要承受的最大荷载。

4.稳定性计算：根据基础尺寸、荷载和土质参数，进行基础的稳定性计算，包括抗倾覆稳定性和抗滑稳定性等。

5.受压区域计算：根据荷载和土质参数，计算基础底面受压区域的分布及大小。

6.深度确定：根据土质参数、荷载和基础尺寸等，确定基础的深度。

一般来说，基础应达到稳定土层或能承受荷载的土层，以确保基础的稳定性和安全性。

7.钢筋配筋计算：根据基础的荷载和尺寸，计算基础需要的钢筋数量和排布方式，并进行钢筋的配筋计算。

8.浇筑施工：根据设计要求进行基础的浇筑施工，包括混凝土浇筑、钢筋布设和养护等。

筏形基础常用于大型高层建筑的承台基础，其结构形式为一层或多层承台（以较大的面积分布在地基上），能够均匀分散荷载并增加地基的承载能力。

1.确定基础尺寸：根据建筑物的荷载分布和基础的安全性要求，确定筏形基础的尺寸。

筏形基础的面积应根据建筑物的荷载进行计算，使得基础能均匀分散荷载并增加地基的承载能力。

2.土质分析：对基础周围的土质进行测试和分析，确定土质承载力以及压缩特性等参数。

3.荷载计算：根据建筑物的荷载，计算筏形基础需要承受的最大荷载。

4.不均匀沉陷计算：根据基础尺寸、荷载和土质参数，计算筏形基础受力时引起的不均匀沉陷，以确保基础的稳定性和安全性。

5.稳定性计算：根据基础尺寸、荷载和土质参数，进行筏形基础的稳定性计算，包括抗倾覆稳定性和抗滑稳定性等。

6.钢筋配筋计算：根据基础的荷载和尺寸，计算基础需要的钢筋数量和排布方式，并进行钢筋的配筋计算。

高层建筑箱形与筏形基础的设计计算
高层建筑箱形与筏形基础的设计计算：
一、基本原理
1、基础重量与基础容积比：使基础的质量与容积之比始终保持在经济的范围内，以达到建筑物的长期稳定。

2、结构支撑力：基础的结构形式决定了支撑力的大小，并且应该充分考虑压力的均衡分布。

3、结构控制力：安全允许控制力要高于基础所承受的压力，因此一般采取"一定比例增大"的原则。

二、箱形基础
1、材料：底板、四壁等组成部件采用钢筋混凝土结构，其截面根据地基情况及荷载的大小确定。

2、计算公式：箱形基础的计算，一般综合考虑地基压力、侧向及支撑力等因素，采用静力平衡方程来评价混凝土结构的安全率。

3、设计要求：为了减少钢筋荷载，保证加固效果，常设置"边桩"，进行支撑力的增大。

三、筏形基础
1、结构原理：筏形基础采用多边形桩等特殊结构，形状类似椭圆，使单位基础所承受的压力比箱形基础降低，具有良好的抗水性能。

2、侧向支撑：为了增加侧向支撑力，常设置断开型土墙或混凝土墙，以抵抗地基位移。

3、抗滑：筏形基础类似于"铁锨"结构，合理设计可以增加土层的抗滑性。

四、总结
高层建筑箱形与筏形基础的设计计算：针对高层不同的负荷设计，箱形基础的安全指标及结构原理比筏形基础更具有普遍性，但筏形基础的侧向支撑比箱形基础更佳，抗水性能更强，并可以增强土层的抗滑性。

综上所述，二者各有优势，用于不同的场合，节省使用成本，更加经济合理。

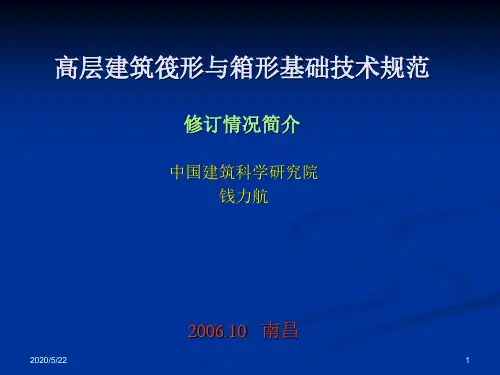

jgj6-99,高层建筑箱形与筏形基础技术规范篇一：高层建筑箱形与筏形基础技术规范JGJ6高层建筑箱形与筏形基础技术规范JGJ6－99１总则１．０．１为了在高层建筑箱形和筏形基础的勘察、设计与施工中做到技术先进、经济合理、安全适用、确保质量，制订本规范。

１．０．２本规范适用于高层建筑箱形和筏形基础的勘察、设计与施工。

１．０．３箱形和筏形基础的设计与施工，应综合考虑整个建筑场地的地质条件、施工方法、使用要求以及与相邻建筑的相互影响，并应考虑地基基础和上部结构的共同作用。

１．０．４高层建筑箱形和筏形基础的勘察、设计与施工除应符合本规范外，尚应符合国家现行有关标准的规定。

２术语、符号２．１术语２．１．１箱形基础Box Foundation由底板、顶板、侧墙及一定数量内隔墙构成的整体刚度较好的单层或多层钢筋混凝土基础。

２．１．２筏形基础Raft Foundation柱下或墙下连续的平板式或梁板式钢筋混凝土基础。

２．２符号３地基勘察３．１一般规定３．１．１地基勘察应进行以下主要工作：（１）查明建筑场地内及其邻近地段有无影响工程稳定性的不良地质现象以及有无古河道和人工地下设施等存在；（２）查明建筑场地的地层结构、均匀性以及各岩土层的工程性质；（３）查明地下水类型、埋藏情况、季节性变化幅度和对建筑材料的腐蚀性；（４）在抗震设防区应划分对建筑抗震有利、不利和危险的地段，判明场地土类型和建筑场地类别，查明场地内有无可液化土层。

３．１．２勘察报告应包括以下主要内容：（１）建筑场地的基本地质情况及分析；（２）地基基础设计和地基处理的建议方案；（３）天然地基或桩基的承载力和变形计算所需的计算参数；（４）场地水文地质条件、地下水埋藏条件和变化幅度。

当基础埋深低于地下水位时，应就施工降水方案和对相邻建筑物的影响提出建议并提供有关的技术参数；（５）基坑开挖边坡稳定性的分析，必要时提出支护方案。

３．２勘探要点３．２．１勘探点的布置应考虑建筑物的体型、荷载分布和地层的复杂程度，应满足评价建筑物纵横两个方向地层土质均匀性的要求.注：１、取值应考虑土的密度、地下水位等条件、当为密实土，且地下水位埋较深时取小值，反之取大值；２、在软土地区，取值时应考虑基础宽度，当ｂ＞６０ｍ时取小值；ｂ≤２０ｍ时取大值。
