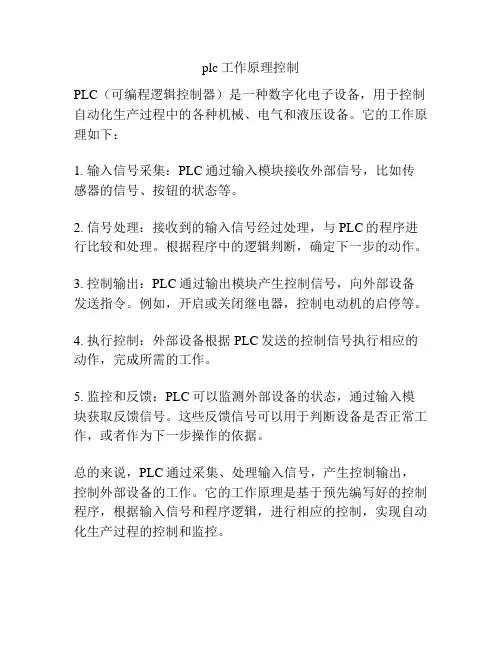

plc工作原理控制
PLC(可编程逻辑控制器)是一种数字化电子设备,用于控制自动化生产过程中的各种机械、电气和液压设备。
它的工作原理如下:
1. 输入信号采集:PLC通过输入模块接收外部信号,比如传感器的信号、按钮的状态等。
2. 信号处理:接收到的输入信号经过处理,与PLC的程序进行比较和处理。
根据程序中的逻辑判断,确定下一步的动作。
3. 控制输出:PLC通过输出模块产生控制信号,向外部设备发送指令。
例如,开启或关闭继电器,控制电动机的启停等。
4. 执行控制:外部设备根据PLC发送的控制信号执行相应的动作,完成所需的工作。
5. 监控和反馈:PLC可以监测外部设备的状态,通过输入模块获取反馈信号。
这些反馈信号可以用于判断设备是否正常工作,或者作为下一步操作的依据。
总的来说,PLC通过采集、处理输入信号,产生控制输出,控制外部设备的工作。
它的工作原理是基于预先编写好的控制程序,根据输入信号和程序逻辑,进行相应的控制,实现自动化生产过程的控制和监控。
PLC的基本原理及工作方式PLC(可编程逻辑控制器)是一种用于控制机器和自动化系统的计算机设备。
它以电子方式模拟和控制物理过程,广泛应用于工业生产、自动化系统和机械设备的控制。
本文将介绍PLC的基本原理和工作方式。
一、PLC的基本原理PLC的核心原理是基于逻辑控制。
它使用硬件电路和软件编程相结合的方式,实现对设备和过程的控制。
PLC的基本原理包括输入、输出和处理。
1. 输入(Input):PLC接收来自传感器、按钮和其他设备的输入信号。
这些输入信号可以是开关状态、传感器检测到的物理量或其他控制信号。
2. 输出(Output):PLC根据输入信号的分析和处理,通过输出接口控制执行器、马达、阀门等设备的工作状态。
输出信号可以包括开关信号、驱动电压等。
3. 处理(Processing):PLC中有一个中央处理器(CPU),负责执行编程逻辑。
它将输入信号和存储在其内部存储器中的程序进行比较、计算和逻辑运算,从而确定正确的输出信号。
其中,PLC的内部存储器由程序和数据两部分组成。
程序存储器存储PLC的控制程序,用于处理输入信号并输出相应信号。
数据存储器用于存储各类变量、计数器和定时器等数据。
二、PLC的工作方式PLC的工作方式可以分为扫描周期和周期内的逻辑运算。
1. 扫描周期(Scan Cycle):PLC以固定的扫描周期工作,通常为几毫秒至几十毫秒不等。
扫描周期是指PLC运行一次完整的输入-处理-输出过程所需要的时间。
在一个扫描周期内,PLC对输入信号进行采集,对采集到的信号进行处理,然后确定相应的输出信号。
2. 周期内的逻辑运算:在一个扫描周期内,PLC执行编程逻辑,对输入信号进行处理和判断,并根据程序设定的条件和逻辑进行计算。
根据计算结果,PLC确定输出信号的状态。
如果程序中有循环、计数器或定时器,PLC会根据这些设定进行相应的操作。
PLC的工作方式可分为三个步骤:输入采样、逻辑处理和输出响应。
在输入采样阶段,PLC读取输入信号的状态,并将其存储在内部存储器中。
PLC的工作原理PLC(可编程逻辑控制器)是一种专门用于自动化控制系统的电子设备,它通过编程来实现各种工业过程的控制和监控。
PLC的工作原理是通过输入信号的检测和处理,再根据预设的程序逻辑进行计算和判断,最后输出相应的控制信号,从而实现对工业设备的精确控制。
PLC的工作原理主要包括以下几个方面:1. 输入信号检测和处理:PLC通过输入模块接收外部的信号输入,如开关、传感器等。
输入信号经过滤波、放大和隔离等处理后,转化为数字信号供PLC内部使用。
2. 程序逻辑运算:PLC内部有一个程序存储器,用于存储用户编写的控制程序。
控制程序是基于逻辑运算的,根据输入信号的状态和用户设定的逻辑条件,进行判断和计算,确定输出信号的状态。
3. 输出信号控制:PLC通过输出模块将计算得出的控制信号转化为相应的输出信号,如控制继电器、电磁阀等。
输出信号经过放大和隔离等处理后,驱动外部的执行机构,实现对工业设备的控制。
4. 程序执行循环:PLC内部有一个运算器,用于执行控制程序。
PLC会周期性地扫描输入信号的状态,并根据程序逻辑进行计算和判断,最后更新输出信号的状态。
这个循环过程的周期称为扫描周期,普通在几毫秒到几十毫秒之间。
5. 人机界面:PLC通常还配备有人机界面设备,如触摸屏或者键盘等。
通过人机界面,用户可以对PLC进行编程、参数设置、监控和故障诊断等操作,提供了方便和灵便的控制手段。
PLC的工作原理可以简单概括为输入信号的检测和处理、程序逻辑的运算、输出信号的控制以及循环执行程序。
通过这种方式,PLC能够实现对工业设备的精确控制,提高生产效率、降低成本和提升产品质量。
在工业自动化领域,PLC已经成为不可或者缺的控制设备,广泛应用于各个行业和领域。

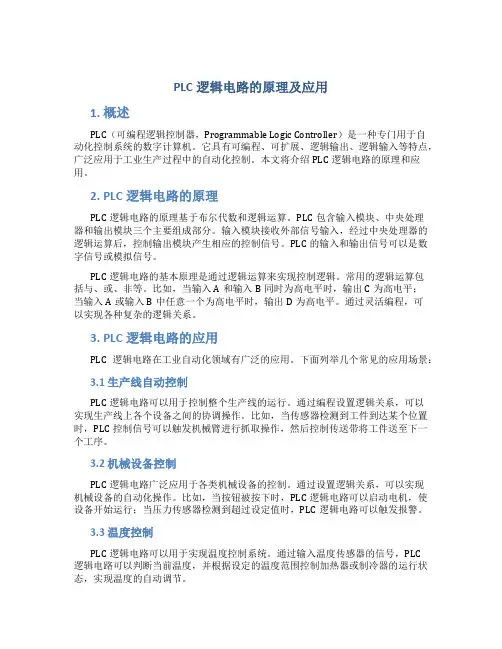

PLC逻辑电路的原理及应用1. 概述PLC(可编程逻辑控制器,Programmable Logic Controller)是一种专门用于自动化控制系统的数字计算机。
它具有可编程、可扩展、逻辑输出、逻辑输入等特点,广泛应用于工业生产过程中的自动化控制。
本文将介绍PLC逻辑电路的原理和应用。
2. PLC逻辑电路的原理PLC逻辑电路的原理基于布尔代数和逻辑运算。
PLC包含输入模块、中央处理器和输出模块三个主要组成部分。
输入模块接收外部信号输入,经过中央处理器的逻辑运算后,控制输出模块产生相应的控制信号。
PLC的输入和输出信号可以是数字信号或模拟信号。
PLC逻辑电路的基本原理是通过逻辑运算来实现控制逻辑。
常用的逻辑运算包括与、或、非等。
比如,当输入A和输入B同时为高电平时,输出C为高电平;当输入A或输入B中任意一个为高电平时,输出D为高电平。
通过灵活编程,可以实现各种复杂的逻辑关系。
3. PLC逻辑电路的应用PLC逻辑电路在工业自动化领域有广泛的应用。
下面列举几个常见的应用场景:3.1 生产线自动控制PLC逻辑电路可以用于控制整个生产线的运行。
通过编程设置逻辑关系,可以实现生产线上各个设备之间的协调操作。
比如,当传感器检测到工件到达某个位置时,PLC控制信号可以触发机械臂进行抓取操作,然后控制传送带将工件送至下一个工序。
3.2 机械设备控制PLC逻辑电路广泛应用于各类机械设备的控制。
通过设置逻辑关系,可以实现机械设备的自动化操作。
比如,当按钮被按下时,PLC逻辑电路可以启动电机,使设备开始运行;当压力传感器检测到超过设定值时,PLC逻辑电路可以触发报警。
3.3 温度控制PLC逻辑电路可以用于实现温度控制系统。
通过输入温度传感器的信号,PLC逻辑电路可以判断当前温度,并根据设定的温度范围控制加热器或制冷器的运行状态,实现温度的自动调节。
3.4 安全监控PLC逻辑电路也常用于安全监控系统中。
通过输入各种传感器信号,如门禁、烟雾、温度等,PLC逻辑电路可以判断当前环境是否存在危险,并触发相应的警报或关闭设备。
plc逻辑原理
PLC逻辑原理
PLC(可编程逻辑控制器)是一种数字化电子设备,用于控制机器和工艺过程。
它是一种可编程的控制器,可以根据用户的需求进行编程,以实现自动化控制。
PLC逻辑原理是PLC控制的核心,它是PLC控制的基础。
PLC逻辑原理是指PLC控制器的逻辑运算原理。
PLC控制器的逻辑运算原理是基于布尔代数的。
布尔代数是一种逻辑代数,它是由英国数学家乔治·布尔发明的。
布尔代数是一种二元逻辑,它只有两个值:真和假。
在PLC逻辑原理中,真和假分别表示开和关。
PLC逻辑原理的基本运算包括与、或、非、异或等。
与运算表示两个输入信号都为真时,输出信号才为真。
或运算表示两个输入信号中有一个为真时,输出信号就为真。
非运算表示输入信号为假时,输出信号为真。
异或运算表示两个输入信号不相同时,输出信号为真。
PLC逻辑原理的应用非常广泛。
它可以用于控制机器和工艺过程,例如自动化生产线、机器人、自动化仓库等。
PLC逻辑原理还可以用于控制家庭电器,例如空调、电视、洗衣机等。
PLC逻辑原理还可以用于控制交通信号灯、电梯、门禁系统等。
PLC逻辑原理是PLC控制的核心,它是PLC控制的基础。
PLC逻
辑原理的应用非常广泛,它可以用于控制机器和工艺过程,控制家庭电器,控制交通信号灯、电梯、门禁系统等。
PLC逻辑原理的发展将会推动自动化控制技术的发展,为人们的生产和生活带来更多的便利。
plc控制系统工作原理
PLC控制系统是利用可编程逻辑控制器(PLC)来实现自动化控制的一种技术。
其工作原理可以简要概括为以下几个步骤:
1. 输入信号采集:PLC控制系统通过连接传感器等装置来采
集输入信号,如温度、压力、流量等各种参数。
这些输入信号可以是模拟信号,也可以是数字信号。
2. 信号处理和转换:PLC会将采集到的信号进行处理和转换,以适应PLC的工作需求。
例如,将模拟信号转换为数字信号、进行滤波处理、放大或缩小信号等。
3. 逻辑控制运算:PLC会根据预设的逻辑程序和控制算法对
输入信号进行逻辑运算和判断,以确定需要执行的控制操作。
这些逻辑和算法可以通过PLC编程软件进行编写和调整。
4. 输出信号控制:一旦确定了需要执行的控制操作,PLC会
相应地控制输出信号。
输出信号可以是控制执行器、显示器、报警器等。
通过控制输出信号,PLC能够实现对各种设备和
系统的控制。
5. 监控和通信:PLC控制系统通常还具有监控和通信功能,
用于实时监测和远程控制。
它可以通过与上位机或其他PLC
的通信接口来实现数据交换和联动控制。
总体而言,PLC控制系统通过采集和处理输入信号、进行逻
辑控制运算、控制输出信号,实现对各种设备和系统的自动化
控制和监控。
其工作原理基于预设的逻辑程序和算法,能够灵活应对各种工业自动化场景的需求。
plc基本工作原理
PLC(可编程逻辑控制器)是一种专门用于工业自动化控制系统的电子装置,其基本的工作原理如下:
1. 输入信号采集:PLC通过输入模块采集来自传感器、开关等的输入信号。
输入信号可以是开关状态、模拟量电压或电流等。
2. 信号处理:PLC对采集到的输入信号进行处理,如滤波、放大或数字转换,以确保输入信号的准确性和稳定性。
3. 逻辑控制:PLC根据事先编程好的逻辑控制程序,对输入信号进行逻辑运算、判断和比较。
根据不同的逻辑条件,PLC 可以执行各种控制操作。
4. 输出控制:PLC通过输出模块产生相应的输出信号,用于控制执行器、电磁阀、电机等执行元件。
输出信号可以是开关信号、模拟量电压或电流等。
5. 监视与通信:PLC可以监视系统的运行状态,检测故障并进行报警。
同时,PLC也可以通过通信接口与上位机、其他PLC或外部设备进行通信,实现数据交换和集中监控。
总结起来,PLC的基本工作原理是通过采集、处理和控制输入信号,然后产生相应的输出信号,以实现对工业自动化系统的控制和监控。
由于其可编程性和灵活性,PLC在工业领域被广泛应用于各种自动化控制任务。

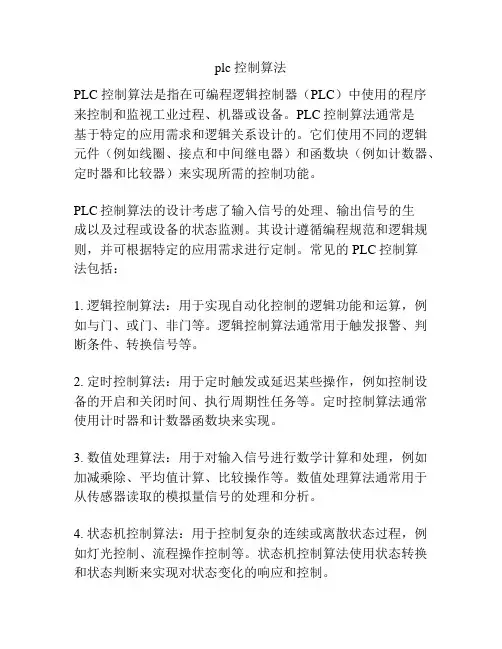

plc 控制算法
PLC 控制算法是指在可编程逻辑控制器(PLC)中使用的程序来控制和监视工业过程、机器或设备。
PLC控制算法通常是
基于特定的应用需求和逻辑关系设计的。
它们使用不同的逻辑元件(例如线圈、接点和中间继电器)和函数块(例如计数器、定时器和比较器)来实现所需的控制功能。
PLC控制算法的设计考虑了输入信号的处理、输出信号的生
成以及过程或设备的状态监测。
其设计遵循编程规范和逻辑规则,并可根据特定的应用需求进行定制。
常见的PLC控制算
法包括:
1. 逻辑控制算法:用于实现自动化控制的逻辑功能和运算,例如与门、或门、非门等。
逻辑控制算法通常用于触发报警、判断条件、转换信号等。
2. 定时控制算法:用于定时触发或延迟某些操作,例如控制设备的开启和关闭时间、执行周期性任务等。
定时控制算法通常使用计时器和计数器函数块来实现。
3. 数值处理算法:用于对输入信号进行数学计算和处理,例如加减乘除、平均值计算、比较操作等。
数值处理算法通常用于从传感器读取的模拟量信号的处理和分析。
4. 状态机控制算法:用于控制复杂的连续或离散状态过程,例如灯光控制、流程操作控制等。
状态机控制算法使用状态转换和状态判断来实现对状态变化的响应和控制。
PLC控制算法的设计需要考虑系统的稳定性、实时性和可靠性。
它们通常严格按照应用需求进行测试和验证,以确保正确性和效率。
plc的工作原理是什么
PLC(可编程逻辑控制器)是一种专门用于自动化控制的电子
设备。
PLC的工作原理可以简单描述为以下几个步骤:
1. 输入信号感知:PLC接收来自外部的各种输入信号,例如
按钮、传感器等。
这些信号可以表示开关状态、温度、压力等。
2. 信号处理:PLC对输入信号进行处理,包括滤波、去抖等
操作,以确保输入信号的稳定性和可靠性。
3. 程序执行:PLC根据预先编写的程序,执行相应的逻辑操作。
程序通常以图形化编程语言(如梯形图)编写,可以包括逻辑判断、计算、定时等等。
4. 输出控制:PLC根据程序的执行结果,控制相应的输出信号。
这些输出信号可以控制各种执行器、驱动器或显示器,例如电机启停、阀门控制、显示屏显示等。
5. 状态监控:PLC可以实时监测控制过程中的状态,例如输
入信号状态、输出信号状态、程序执行顺序等。
这些监测信息可以作为反馈信号,用于后续的控制判断或记录。
通过这种工作原理,PLC实现了对工业过程的自动化控制,
提高了生产效率、降低了人工操作的风险。
同时,PLC具有
灵活性和可扩展性,可以根据需要进行编程和配置,适用于各种不同的控制任务。
plc的功能PLC(可编程逻辑控制器)是一种专门用于工业自动化控制的电子设备,它具有多种功能,以实现自动化生产过程的监控、控制和调节。
以下是PLC的几种主要功能:1. 逻辑控制功能:PLC主要用于逻辑控制,可以根据预先设定的程序和条件,对输入信号进行逻辑运算和判断,从而控制输出信号的状态。
通过逻辑功能,PLC可以实现各种自动化控制逻辑,如顺序控制、循环控制、计数控制等。
2. 模拟控制功能:除了逻辑控制功能外,PLC还具有模拟控制功能。
它可以接收和处理模拟信号,例如温度、压力、流量等物理量。
PLC可以通过内置的模拟模块,将模拟信号转换为数字信号,然后进行运算和控制。
3. 输入/输出控制功能:PLC可以连接各种输入设备和输出设备,如传感器、按钮、继电器、执行器等。
它可以通过输入设备获取外部信号,并根据预先设定的程序和条件,控制输出设备的状态。
通过I/O控制功能,PLC可以实现与外部设备的通信和控制。
4. 数据处理功能:PLC可以对输入信号进行数据处理,例如运算、比较、计时等。
它可以接收和处理多种数据类型,如整数、浮点数、字符串等。
通过数据处理功能,PLC可以根据实际需要,进行各种运算和逻辑判断,以达到所需的控制效果。
5. 通信功能:PLC可以通过通信接口与其他设备进行通信,例如人机界面、上位机、其他PLC等。
它可以接收和发送数据,实现数据的交互和共享。
通过通信功能,PLC可以实现分布式控制、网络控制、远程监控等功能。
6. 可编程功能:PLC具有可编程性,用户可以通过编程软件将控制逻辑、数据处理、通信等功能进行编程。
通过编程功能,PLC可以根据用户的实际需求,灵活地进行配置和定制,以实现各种复杂的控制任务。
总之,PLC具有逻辑控制、模拟控制、输入/输出控制、数据处理、通信和可编程等多种功能,可以实现各种自动化控制要求。
它在工业生产中得到广泛应用,提高了生产效率、降低了成本、提高了产品质量,是现代工业自动化的重要组成部分。
plc原理是什么
PLC(可编程逻辑控制器)原理是一种计算机控制系统,用于
自动化控制各种机械和工业过程。
PLC的工作原理可以概括
为以下几个步骤:
1. 输入信号采集:PLC通过接收传感器和输入设备的信号,
获取所需的输入信息,例如按钮状态、传感器信号或其他外部输入。
2. 信号处理和逻辑运算:PLC接收到输入信号后,根据预先
编写的程序和逻辑进行信号处理和逻辑运算。
这些编写的程序定义了与输入信号相关的逻辑运算,例如比较、计算、判断等。
3. 输出信号控制:PLC根据经过逻辑运算的结果,生成相应
的输出信号。
输出信号可以控制电机、阀门、继电器等执行器,实现所需的自动化控制。
4. 程序执行循环:PLC中的程序以循环的方式执行,不断接
收输入信号、处理逻辑运算和控制输出信号。
这样可以实现持续的自动化控制。
通过以上步骤,PLC可以根据预先编写的程序控制机械和工
业过程。
PLC的好处在于可以灵活地修改和调整控制逻辑,
以满足不同的工业控制需求。
而且PLC具有稳定性和可靠性
较高的特点,适用于工业自动化领域的各种应用。
plc基本逻辑指令及编辑方法
PLC的基本逻辑指令及编辑方法包括以下几个部分:
1. LD(读取):表示一个与输入母线相连的常开接点指令,用于常开接点接到母线上的逻辑运算起始。
2. LDI(读取反):表示一个与输入母线相连的常闭接点指令,用于常闭接点接到母线上的逻辑运算起始。
3. AND(与指令):用于单个常开接点的串联。
4. ANI(与非指令):用于单个常闭接点的串联。
5. OR(或指令):用于单个常开接点的并联。
6. ORI(或非指令):用于单个常闭接点的并联。
7. OUT:输出指令,目标元件是Y,M,S,T,C。
8. SET(置位指令):使动作保持。
9. RST(复位指令):使操作保持复位。
10. PLS(输入信号上升沿产生脉冲输出):目标元件为Y,M,但特殊辅助继电器不能作为目标元件。
11. PLF(输入信号下降沿产生脉冲输出):目标元件为Y,M,但特殊辅助继电器不能作为目标元件。
12. INV:该指令用于运算结果的取反。
此外,还有NOP(无操作指令)和END(结束指令)等基本逻辑指令。
以上信息仅供参考,如需了解更多信息,建议查阅PLC编程相关书籍或咨询专业人士。
PLC的五大控制功能PLC(Programmable Logic Controller)是程序可编程逻辑控制器的缩写,是一种专门用于工业自动化控制的计算机控制系统。
PLC的控制功能是指其能够实现的各种控制操作。
下面将介绍PLC的五大控制功能。
1.逻辑控制功能:PLC的逻辑控制功能是指能够根据预设的逻辑算法和条件来实现对输入、输出信号的逻辑判断和操作。
包括开关量逻辑判断、逻辑关系的运算、逻辑控制的实现等。
通过逻辑控制功能,PLC可以根据输入信号的变化情况来控制输出信号的状态。
例如,当一些输入信号满足特定的条件时,PLC可以发送输出信号来实现启动一些设备,或者改变一些设备的工作状态。
2.运动控制功能:PLC的运动控制功能是指能够实现对各种机械设备的运动控制和位置控制。
通过与伺服系统或步进系统的连接,PLC可以实现机械设备的位置控制、速度控制、加减速控制等。
通过编写相应的运动控制程序,PLC可以根据输入的指令来控制机械设备的运动,从而实现自动化生产线的高效运作。
3.过程控制功能:PLC的过程控制功能是指对工业过程中持续变化的物理量进行监测和控制。
这些物理量可以包括温度、压力、液位、流量等各种工艺参数。
PLC通过连接传感器和执行器来实现对这些物理量的监测和调节。
通过定期的采样和反馈控制,PLC可以使工业过程处于一种稳定的状态,从而实现生产过程的高效、安全和可靠的运行。
4.通信控制功能:PLC的通信控制功能是指能够通过各种通信接口和协议,实现PLC与其他设备、系统之间的数据传输和通信。
通过与计算机、上位机、网络等设备的连接,PLC可以接收和发送各种数据信息,实现对远程设备的监控和控制。
同时,PLC之间也可以通过通信功能进行数据交换和共享,实现协作控制和分布式控制。
5.故障诊断和报警功能:PLC的故障诊断和报警功能是指能够对系统故障进行监测、诊断和报警。
通过连接各种传感器和智能设备,PLC可以实时监测各个设备的工作状态和运行参数。
plc控制设备的工作原理
PLC(Programmable Logic Controller,可编程逻辑控制器)控
制设备的工作原理主要包括以下几个步骤:
1. 输入信号采集:PLC会通过输入模块来采集外部传感器或
开关等设备的输入信号,例如温度传感器、按钮开关等。
2. 信号处理:PLC将采集到的信号进行滤波、放大、处理等
操作,以确保得到准确可靠的信号状态。

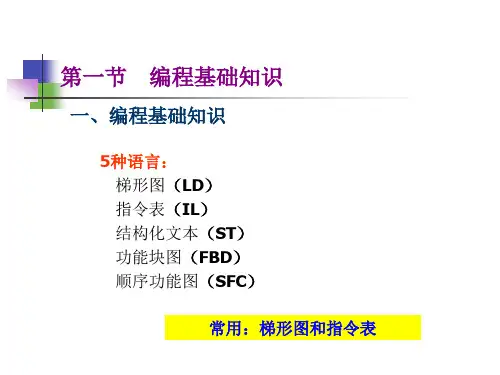

3. 程序执行:对于PLC来说,用户可以使用编程语言(如LD、ST、FBD等)编写程序,对输入信号进行逻辑运算和控制操作。
PLC会按照程序的要求来执行相关的控制逻辑。
4. 输出控制:根据程序的执行结果,PLC会通过输出模块来
控制各类执行元件,如电机、阀门、蜂鸣器等,实现对设备的控制操作。
5. 过程监控:PLC可以通过监控模块来实时监测设备运行状态,对设备的参数进行监控、记录和报警处理,以确保设备的安全运行。
6. 系统通信:PLC还可以通过通信模块与其他设备进行数据
交换和通信,实现与上位机、其他PLC等设备的联网控制。
通信方式可以选择串行通信、以太网通信等。
通过以上步骤,PLC能够实现对设备的自动化控制,提高生
产效率和产品质量,同时具有灵活性、可靠性和易维护性等优势。
可编程序控制器实验指导书
实验一简单的逻辑控制
一、实验目的
1.了解S7-200系列PLC的结构和外部I/O接线方法。
2.熟悉STEP7-Micro/WIN编程软件的使用方法。
3.通过练习熟悉基本逻辑指令中LD、LDN、A、AN、O、ON、=等指令的应用。
4.学习并掌握基本逻辑指令中S、R指令的应用。
二、实验仪器
1.西门子可编程控制器实验装置 1台
2.安装了STEP7-Micro/WIN编程软件的PC机 1台
3.PC/PPI编程电缆 1根
4.连接导线若干
三、实验原理
(一)基本逻辑指令
1.基本指令功能介绍
标准常开触点用LD表示,标准常闭触点用LDN表示,输出操作用“=”表示;逻辑与、或、“取非”分别用“A”、“O”和“NOT”表示;串联电路的并联操作用“OLD”表示;并联电路的串联操作用“ALD”表示。
2. 实验程序
应用基本指令编写以下程序,如图1-1所示,并进行验证。
梯形图语句表
图1-1 触点与输出指令
(二)置位和复位指令
1.指令功能介绍
置位操作用S表示。
当置位信号为1时,被置位线圈置“1”。
当置位信号变为“0”后,被置位线圈的状态可以保持,直到使其复位的线圈到来;复位操作用R表示。
当复位信号为“1”时,被复位线圈置“0”,当复位信号变为“0”以后,被复位的线圈的状态可以保持,直到使其置位的信号的到来。
上微分操作由“EU”表示。
上微分操作指某一位操作数的状态由0变为1的过程,即出现上升沿的过程。
上微分指令在这种情况下可以形成一个ON、一个扫描周期的脉冲;下微分操作由“ED”表示。
下微分操作是指某一位操作数的状态由1变为0的过程,即出现下降沿的过程。
下微分指令在这种情况下可以形成一个ON、一个扫描周期的脉冲。
2. 实验程序
编写以下程序,并进行验证。
如图1-2所示。
实验一简单的逻辑控制
语句表梯形图
图1-2 置位、复位及微分指令
四、实验内容及步骤
(一)基本逻辑指令
1.在断电的情况下,将编程电缆一端与PLC的编程接口相连,另一端与计算机串口连接。
2. 实验接线:将I0.0、I0.1、I0.2分别和A7、A8、A9相连;Q0.0、Q0.1分别和指示区的L0、L1插孔相连;然后将的1M与M相连,1L与+24V相连。
3.打开STEP7-Micro/WIN编程软件,执行菜单命令“文件/新建”,或点击工具条上最左边的按钮,生成一个新的项目。
执行菜单命令“PLC/类型”,设置PLC型号。
4.在主程序(OB1)中输入以上梯形图程序,点击工具条中的或按钮,编译输入
的程序。
如程序有错,输出窗口会显示错误信息。
用鼠标双击错误信息可以在程序编辑器中显示相应出错程序段以便修改。
5.打开实验箱电源,将PLC上的模式开关拨到STOP位置。
执行菜单命令“文件/下载”或工具条中的按钮,选择下载的块,执行下载。
6.改变开关A7、A8、A9的状态,观察并记录实验结果在表1-1
I0.0 I0.1 I0.2 Q0.0 Q0.1
0 0 0 0 0
0 0 1 0 0
0 1 0 1 1
0 1 1 0 1
1 0 0 1 1
1 0 1 0 1
1 1 0 1 1
1 1 1 0 1
(二)置位和复位指令
1.在断电的情况下,将编程电缆一端与PLC的编程接口相连,另一端与计算机串口连接。
2.实验接线:将I0.0、I0.1分别和A7、A8插孔相连;Q0.0和指示区的L0插孔相连;然后将1M与M相连,1L与+24V相连。
3.打开STEP7-Micro/WIN编程软件,执行菜单命令“文件/新建”,或点击工具条上最左
可编程序控制器实验指导书
边的按钮,生成一个新的项目。
执行菜单命令“PLC/类型”,设置PLC型号。
4.在主程序(OB1)中输入以上梯形图程序,点击工具条中的或按钮,编译输入
的程序。
如程序有错,输出窗口会显示错误信息。
用鼠标双击错误信息可以在程序编辑器中显示相应出错程序段以便修改。
5.打开实验箱电源,将PLC上的模式开关拨到STOP位置。
执行菜单命令“文件/下载”或工具条中的按钮,选择下载的块,执行下载。
6.改变A7、A8的状态,观察并记录实验结果,控制时序图如图1-3所示。
I0.0
I0.1
M0.0
M0.1
Q0.0
图1-3 时序图
五、思考题
1.写出本实验(一)程序中Q0.0和Q0.1输出的逻辑表达式。
2.根据图1-4的时序要求编写程序,并调试直至正确为止。
I0.0
I0.1
I0.2
I0.3
I0.4
I0.5
Q0.0
图1-4 时序图
3.根据图1-5的时序图编写实验程序。
I0.0
I0.1
Q0.0
图1-5 时序图
4.PLC的工作原理是怎样的?什么是PLC的一个扫描周期?。
