K300门机调试维护手册
- 格式:pdf
- 大小:547.04 KB
- 文档页数:31

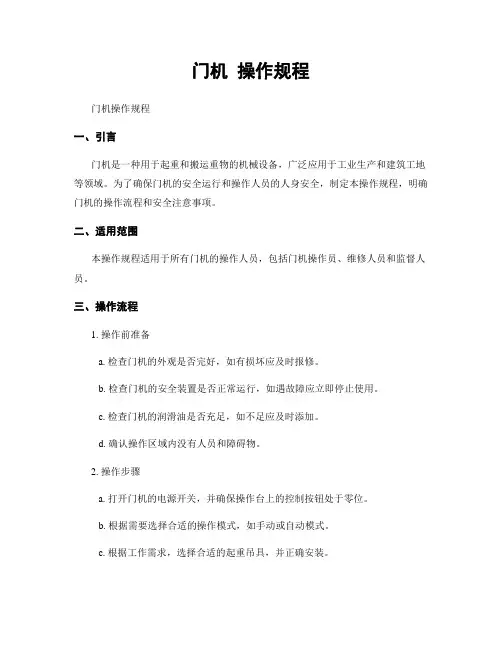

门机 操作规程
门机操作规程
一、引言
门机是一种用于起重和搬运重物的机械设备,广泛应用于工业生产和建筑工地等领域。为了确保门机的安全运行和操作人员的人身安全,制定本操作规程,明确门机的操作流程和安全注意事项。
二、适用范围
本操作规程适用于所有门机的操作人员,包括门机操作员、维修人员和监督人员。
三、操作流程
1. 操作前准备
a. 检查门机的外观是否完好,如有损坏应及时报修。
b. 检查门机的安全装置是否正常运行,如遇故障应立即停止使用。
c. 检查门机的润滑油是否充足,如不足应及时添加。
d. 确认操作区域内没有人员和障碍物。
2. 操作步骤
a. 打开门机的电源开关,并确保操作台上的控制按钮处于零位。
b. 根据需要选择合适的操作模式,如手动或自动模式。
c. 根据工作需求,选择合适的起重吊具,并正确安装。 d. 按照门机的控制面板上的指示,操作控制按钮进行起升、下降、前进、后退等动作。
e. 在操作过程中,保持专注,注意观察起重吊具和工作环境的情况,如发现异常应立即停止操作并报告相关人员。
f. 完成操作后,关闭门机的电源开关,将控制按钮归零。
四、安全注意事项
1. 操作人员必须经过专业培训并持有相关证书,且具备良好的身体素质和心理素质。
2. 操作人员必须穿戴符合安全要求的个人防护装备,如安全帽、安全鞋等。
3. 在操作过程中,严禁将手、脚或其他身体部位伸入门机的运动范围内。
4. 在操作过程中,严禁超载使用门机,必须按照门机的额定起重量进行操作。
5. 在操作过程中,严禁在门机上进行非工作性质的活动,如攀爬、嬉戏等。
6. 在操作过程中,严禁操作人员酒后驾驶门机。
7. 在操作过程中,严禁操作人员擅自修改门机的控制系统或进行其他未经授权的操作。
8. 在操作过程中,如遇到紧急情况或异常情况,应立即停止操作,并按照应急预案进行处理。
KD300系列高性能矢量控制型变频器使用手册
前 言
感谢您购买KD300 系列通用变频器产品。
本用户手册详细介绍了KD300系列通用变频器的产品特征、结构特点、功能、安装、调试及维护等方面的内容。使用前请务必认真阅读本手册中的安全注意事项,在确保人身及设备安全的前提下使用该产品。 注 意 事 项
使用时请务必保证产品外壳及所有安全遮盖物安装的完整性,并按手册要求的内容操作。
由于产品改进、规格变更以及用户手册的进一步完善,用户手册的内容会有适当的变更。
用户手册的损坏或遗失,您可以向就近的分销商、办事处或公司技术服务部索取新的用户
手册。
如果您对用户手册中描述的内容有不明白之处,请联系公司技术服务部。
产品上电后或运行中,如出现异常现象,应尽快停机检查或寻求技术服务。
KD300系列高性能矢量控制型变频器使用手册
KD300系列高性能矢量控制型变频器使用手册
I 目 录
目 录.................................................................................................................................................. I KD300高性能矢量控制型变频器性能介绍 ......................................................................................... VI 第一章 安全信息及注意事项 .............................................................................................................. - 1 - 1.1安全注意事项 ........................................................................................................................... - 1 - 1.1.1安装前 ............................................................................................................................. - 1 - 1.1.2安装 ................................................................................................................................. - 1 - 1.1.3配线 ................................................................................................................................. - 2 - 1.1.4运行 ................................................................................................................................. - 3 - 1.1.5保养 ................................................................................................................................. - 4 - 1.2其它注意事项 ........................................................................................................................... - 5 - 1.2.1输入电源.......................................................................................................................... - 5 - 1.2.2浪涌保护.......................................................................................................................... - 5 - 1.2.3接触器的使用 .................................................................................................................. - 5 - 1.2.4输出滤波.......................................................................................................................... - 5 - 1.2.5电机绝缘.......................................................................................................................... - 5 - 1.2.6降额使用.......................................................................................................................... - 6 - 第二章 产品信息 ................................................................................................................................. - 7 - 2.1产品型号命名规则 ................................................................................................................... - 7 - 2.2产品系列说明 ........................................................................................................................... - 7 - 2.3产品技术规格 ........................................................................................................................... - 9 - 2.4产品外形和安装孔位尺寸 ..................................................................................................... - 12 - 2.4.1产品外形图 .................................................................................................................... - 12 - 2.4.2变频器的外形及安装孔位尺寸 .................................................................................... - 13 - 2.4.3操作面板外形尺寸 ........................................................................................................ - 14 - 2.5选配件..................................................................................................................................... - 14 - 2.5.1远程操作键盘 ................................................................................................................ - 14 - 2.5.2通讯线缆........................................................................................................................ - 14 -
杭州奥立达电梯有限公司
1 / 16
杭州奥立达电梯有限公司
HangZhou Aolida Elevator Co ., Ltd
使
用
说
明
书
(
中
文
版
)
ALD-MJ11B永磁门机 杭州奥立达电梯有限公司
2 / 16 一、变频器外观图
二、门机接线图
杭州奥立达电梯有限公司
3 / 16 三、调试步骤
1 定位(此步骤出厂时已完成,工地不需再做。如果更换电机或变频器,需要重新定位)
把轿门拉到中间位置(不能带厅门),SW2拨到ON,SW3拨到OFF,然后按learn button键,此
时,可以看到门稍微动了一下,约5秒后,定位完成。
若定位时门板不动,则把门拉开一点再次定位,直到门能稍微动一下说明定位成功。
2 自学习
把门放在中间位置,把SW2、SW3拨到ON,然后按learn button键,此时,自学习开始。运动方
向为:关门-关到位-开门-开到位-关门-关到位-失去力矩保持,自学习完成。
若门向开门方向运动,则把SW1的状态拨到相反的位。
自学习时,门机开关门到位后没有到位信号输出。
3 演示运行
把SW2、SW3拨到ON,然后按run button键,此时,门将向关门方向运动,直到关门到位。再
按一次run button键,此时门机将反复开关门演示运行。
演示运行时,门机开关门到位后分别都有到位信号输出,由此可以判定门机是否正常。若没有到
位信号输出,则按故障判断方法3查找原因。
4 正常模式设置
把SW2拨到OFF,门机关门到位并有力矩保持。此时,调试完成,门机等待控制系统发开关门命
令。若门机关到位后无力矩保持,则根据实际现象判断问题原因,见附表故障判断方法
四、故障判断方法
1 门机上电无电源显示
A:电源开关是否打开
B:测量插件P5处L与N之间的电压是否为AC220V
C:检查变频器背面,保险丝及开关之间的连线是否有脱落和松动
若以上都没有问题,则变频器损坏
申菱门机使用手册
NSFC01-01型
一、接线图
1.编码方式接线图
2.SW方式接线图
注意:
1.与上位机配线时,请将动力线与控制线分开走线.
2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端 附:控制器在NICE3000/ MPS300控制系统中应用的现场接线表
1.
控制器在NICE3000控制系统中应用的现场接线表
端子名称 端子功能 线号 对应到NICE3000中
L 220V电源 褐色 JP:11
到轿顶接线箱插件
N 220V电源 蓝色 JP:12
PE 接地 黄绿 接地的接线柱
OD 开门命令常开输入 2# CN4:B1
到轿顶板 CD 关门命令常开输入 3# CN4:B2
CM 开关门输入公共端 1# CN4:BM
CM0 到位输出公共端 4# CN3:P24V
OLT 开门到位常闭输出 5# CN3:X3
CLT 关门到位常闭输出 6# 不用
OR 开门到位输入信号
到门机限位开关
(SW方式选用) CR 关门到位输入信号
COM 开关门到位公共端
二、开关门过程说明
编码方式开关门过程说明
开门过程
1、以力矩提升为P05、加减速时间为d28,加速到开门低速频率d15,进入开门起始低速运行。
2、当门位置脉冲d03时,开始以目标频率值为d16、加减速时间为d29,进入开门高速运行(高速段一般设置为一段,即:d16、d17、d18、d19设置为相同值)。
3、当门位置脉冲d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲d08时,开始以保持频率d21、保持电流d40进入门到位力矩保持。
