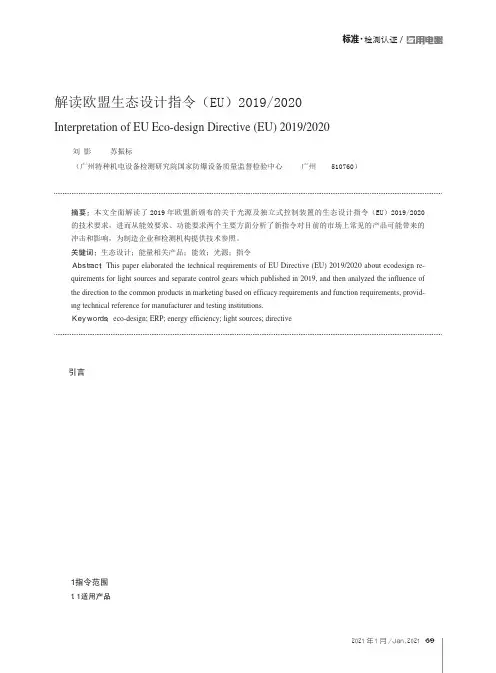

解读欧盟生态设计指令（EU）2019/2020刘 影 苏振标（广州特种机电设备检测研究院国家防爆设备质量监督检验中心 广州 510760）摘要：本文全面解读了2019年欧盟新颁布的关于光源及独立式控制装置的生态设计指令（EU）2019/2020的技术要求，进而从能效要求、功能要求两个主要方面分析了新指令对目前的市场上常见的产品可能带来的冲击和影响，为制造企业和检测机构提供技术参照。
关键词：生态设计；能量相关产品；能效；光源；指令Ａｂｓｔｒａｃｔ：This paper elaborated the technical requirements of EU Directive (EU) 2019/2020 about ecodesign re-quirements for light sources and separate control gears which published in 2019, and then analyzed the influence of the direction to the common products in marketing based on efficacy requirements and function requirements, provid-ing technical reference for manufacturer and testing institutions.Ｋｅｙ ｗｏｒｄｓ：eco-design; ERP; energy efficiency; light sources; directiveInterpretation of EU Eco-design Directive (EU) 2019/2020引言２０１９年１０月１日，欧盟颁布了新的关于光源及独立式灯控制装置的ＥＲＰ指令—（ＥＵ）２０１９／２０２０，将于２０２１年９月１日强制实施。

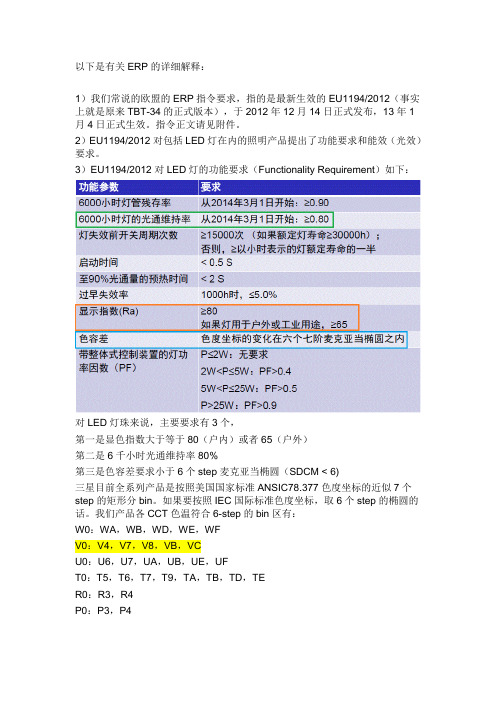

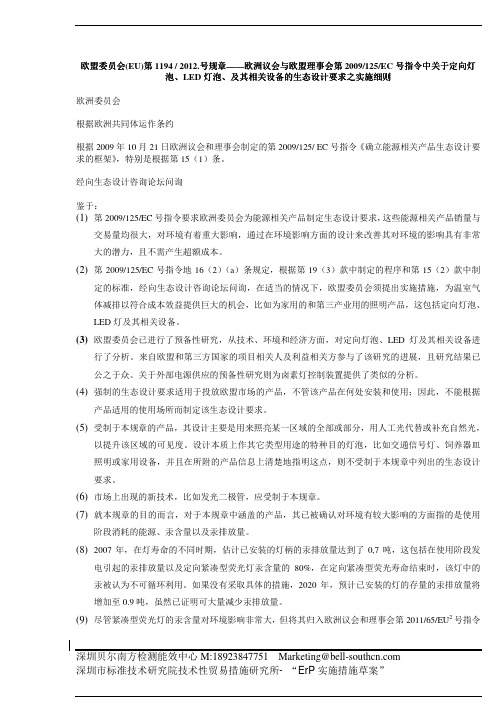

以下是有关ERP的详细解释：1）我们常说的欧盟的ERP指令要求，指的是最新生效的EU1194/2012（事实上就是原来TBT-34的正式版本），于2012年12月14日正式发布，13年1月4日正式生效。
指令正文请见附件。
2）EU1194/2012对包括LED灯在内的照明产品提出了功能要求和能效（光效）要求。
3）EU1194/2012对LED灯的功能要求（Functionality Requirement）如下：对LED灯珠来说，主要要求有3个，第一是显色指数大于等于80（户内）或者65（户外）第二是6千小时光通维持率80%第三是色容差要求小于6个step麦克亚当椭圆（SDCM < 6)三星目前全系列产品是按照美国国家标准ANSIC78.377色度坐标的近似7个step的矩形分bin。
如果要按照IEC国际标准色度坐标，取6个step的椭圆的话。
我们产品各CCT色温符合6-step的bin区有：W0：WA，WB，WD，WE，WFV0：V4，V7，V8，VB，VCU0：U6，U7，UA，UB，UE，UFT0：T5，T6，T7，T9，TA，TB，TD，TER0：R3，R4P0：P3，P4详细CIE坐标请见附件2 “ANSI vs IEC”，红色椭圆为6-step，棕色椭圆为4-step （考虑到整灯级别要做到6-step的话，我认为灯珠级别要在4到5 step 间才能达到）4）EU1194/2012对LED灯的能效要求（Energy Efficiency Requirement）分成E到A++共7个等级，如下表所示。
每个等级的这些能效等级是否能达到与客户应用LED条件具体相关。
在第一阶段（13年9月到14年9月）期间，LED灯需要达到A级或以上。
具体EEI计算请参考附件3：“874-2012_Energy Label for lamp and luminaire”。

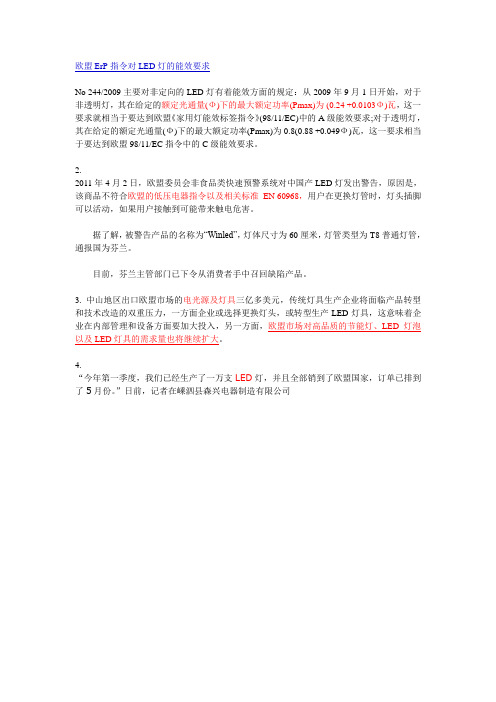

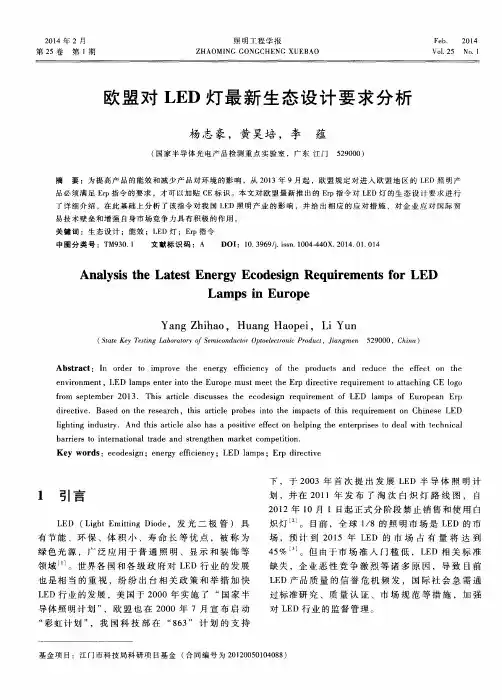

欧盟ErP指令对LED灯的能效要求
No 244/2009主要对非定向的LED灯有着能效方面的规定：从2009年9月1日开始，对于非透明灯，其在给定的额定光通量(Ф)下的最大额定功率(Pmax)为 (0.24 +0.0103Ф)瓦，这一要求就相当于要达到欧盟《家用灯能效标签指令》(98/11/EC)中的A级能效要求;对于透明灯，其在给定的额定光通量(Ф)下的最大额定功率(Pmax)为 0.8(0.88 +0.049Ф)瓦，这一要求相当于要达到欧盟98/11/EC指令中的C级能效要求。
2.
2011年4月2日，欧盟委员会非食品类快速预警系统对中国产LED灯发出警告，原因是，该商品不符合欧盟的低压电器指令以及相关标准EN 60968，用户在更换灯管时，灯头插脚可以活动，如果用户接触到可能带来触电危害。
据了解，被警告产品的名称为“Winled”，灯体尺寸为60厘米，灯管类型为T8普通灯管，通报国为芬兰。
目前，芬兰主管部门已下令从消费者手中召回缺陷产品。
3. 中山地区出口欧盟市场的电光源及灯具三亿多美元，传统灯具生产企业将面临产品转型和技术改造的双重压力，一方面企业或选择更换灯头，或转型生产LED灯具，这意味着企业在内部管理和设备方面要加大投入，另一方面，欧盟市场对高品质的节能灯、LED灯泡以及LED灯具的需求量也将继续扩大。
4.
“今年第一季度，我们已经生产了一万支LED灯，并且全部销到了欧盟国家，订单已排到了5月份。
”日前，记者在嵊泗县森兴电器制造有限公司。

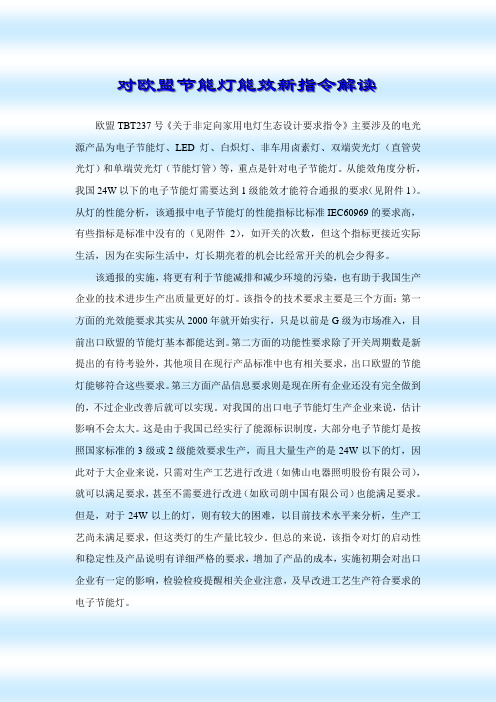

对欧盟节能灯能效新指令解读欧盟TBT237号《关于非定向家用电灯生态设计要求指令》主要涉及的电光源产品为电子节能灯、LED灯、白炽灯、非车用卤素灯、双端荧光灯（直管荧光灯）和单端荧光灯（节能灯管）等，重点是针对电子节能灯。
从能效角度分析，我国24W以下的电子节能灯需要达到1级能效才能符合通报的要求（见附件1）。
从灯的性能分析，该通报中电子节能灯的性能指标比标准IEC60969的要求高，有些指标是标准中没有的（见附件2），如开关的次数，但这个指标更接近实际生活，因为在实际生活中，灯长期亮着的机会比经常开关的机会少得多。
该通报的实施，将更有利于节能减排和减少环境的污染，也有助于我国生产企业的技术进步生产出质量更好的灯。
该指令的技术要求主要是三个方面：第一方面的光效能要求其实从2000年就开始实行，只是以前是G级为市场准入，目前出口欧盟的节能灯基本都能达到。
第二方面的功能性要求除了开关周期数是新提出的有待考验外，其他项目在现行产品标准中也有相关要求，出口欧盟的节能灯能够符合这些要求。
第三方面产品信息要求则是现在所有企业还没有完全做到的，不过企业改善后就可以实现。
对我国的出口电子节能灯生产企业来说，估计影响不会太大。
这是由于我国已经实行了能源标识制度，大部分电子节能灯是按照国家标准的3级或2级能效要求生产，而且大量生产的是24W以下的灯，因此对于大企业来说，只需对生产工艺进行改进（如佛山电器照明股份有限公司），就可以满足要求，甚至不需要进行改进（如欧司朗中国有限公司）也能满足要求。
但是，对于24W以上的灯，则有较大的困难，以目前技术水平来分析，生产工艺尚未满足要求，但这类灯的生产量比较少。
但总的来说，该指令对灯的启动性和稳定性及产品说明有详细严格的要求，增加了产品的成本，实施初期会对出口企业有一定的影响，检验检疫提醒相关企业注意，及早改进工艺生产符合要求的电子节能灯。

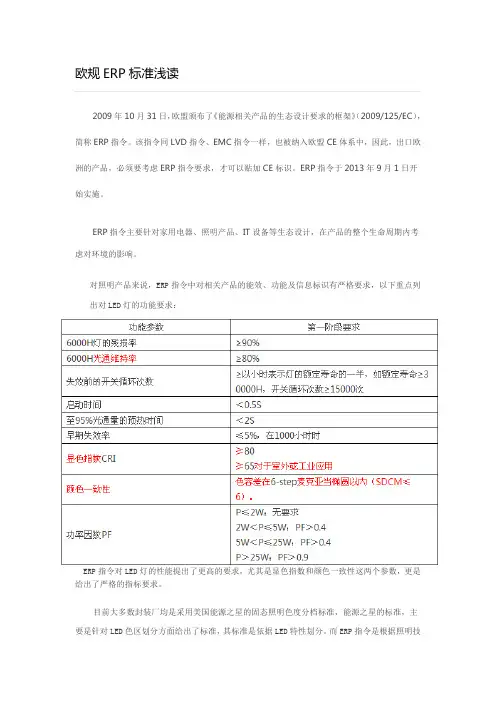

2009年10月31日，欧盟颁布了《能源相关产品的生态设计要求的框架》（2009/125/EC），简称ERP指令。
该指令同LVD指令、EMC指令一样，也被纳入欧盟CE体系中，因此，出口欧洲的产品，必须要考虑ERP指令要求，才可以贴加CE标识。
ERP指令于2013年9月1日开始实施。
ERP指令主要针对家用电器、照明产品、IT设备等生态设计，在产品的整个生命周期内考虑对环境的影响。
对照明产品来说，ERP指令中对相关产品的能效、功能及信息标识有严格要求，以下重点列出对LED灯的功能要求：ERP指令对LED灯的性能提出了更高的要求，尤其是显色指数和颜色一致性这两个参数，更是给出了严格的指标要求。
目前大多数封装厂均是采用美国能源之星的固态照明色度分档标准，能源之星的标准，主要是针对LED色区划分方面给出了标准，其标准是依据LED特性划分。
而ERP指令是根据照明技术要求，对LED提出严格技术指标要求。
所以ERP指令更加符合照明行业使用，有望取代能源之星的标准，成为未来LED照明的主流标准。
图1：能源之星标准图2：ERP标准ERP指令的要求对一个照明企业来说是一个新的挑战，更是一个新的机会。
指令的实施，将会使照明产品在能效和性能方面有更出色的表现，具有更强劲的市场竞争力。
照明企业应该加强技术研发投入，努力提升产品的技术指标和质量水平，以提升LED照明的光品质。
据报道，在国内要生产出符合ERP指令要求的产品，成本至少要在现在的基础上增加20%，这给照明企业带来更大的压力。
所以有些媒体就开始指责这又是一个为国内企业设立的贸易壁垒，但却没有反思自己有没有努力把产品做好。
目前国内LED照明市场呈现一片混乱，标准不完善、监督不到位，企业只知道拼价格，赚快钱，从来不考虑消费者的权益，更不考虑行业的良性发展。
这种情况不仅是存在于小企业中，甚至个别一线大品牌也存在这种情况，我们大胆预测，如果ERP指令在国内强制执行，将会有60%以上的照明品牌从市场上消失。
欧洲灯具erp能效标准光效要求能效标准对于灯具的设计、制造和销售具有重要的指导作用。
欧洲灯具能效标准（Energy-related Products Directive, ERP）是欧洲联盟设立的一项法规，旨在规范灯具的能效要求，促进能源的节约和环境的保护。
光效是衡量灯具能效的重要指标之一，也是使用者关注的焦点之一、光效通常指的是灯具的光通量与功率的比值，也就是以流明/瓦（lm/W）来衡量。
高光效的灯具意味着在相同的功率下能够发出更多的光，从而提供更高的亮度。
根据欧洲灯具ERP能效标准的规定，不同种类的灯具有不同的光效要求。
以下是一些常见灯具的光效要求：2. 荧光灯：根据EL的规定，一般的荧光灯的光效要求为55-70lm/W。
这是由于荧光灯的发光原理和结构使得其相对较高的光效。
3. LED灯：LED灯的光效要求根据其应用场景和类型而有所不同。
根据EL的规定，一般的LED灯的光效要求为80-110 lm/W。
然而，这只是一个基本要求，随着技术的不断进步，现在市场上已经有更高光效的LED灯产品出现。
除了光效要求，欧洲灯具ERP能效标准还规定了其他与能效相关的要求，如功率因数、灯具的寿命等。
这些要求的制定旨在提高灯具的能效，减少能源的浪费，降低对环境的影响。
对于灯具制造商和销售商来说，遵守欧洲灯具ERP能效标准的要求是十分重要的。
只有符合标准的产品才能在欧洲市场销售，否则可能会面临法律风险和市场竞争的挑战。
总之，欧洲灯具ERP能效标准为灯具的设计和制造提供了指导和标准，提高了灯具的能效和品质，促进了能源的节约和环境的保护。
光效作为衡量灯具能效的重要指标之一，在标准中有着相应的要求，不同种类的灯具有不同的光效要求。
灯具制造商和销售商应积极遵守标准，提供高质量、高能效的灯具产品，满足市场需求和法规要求。

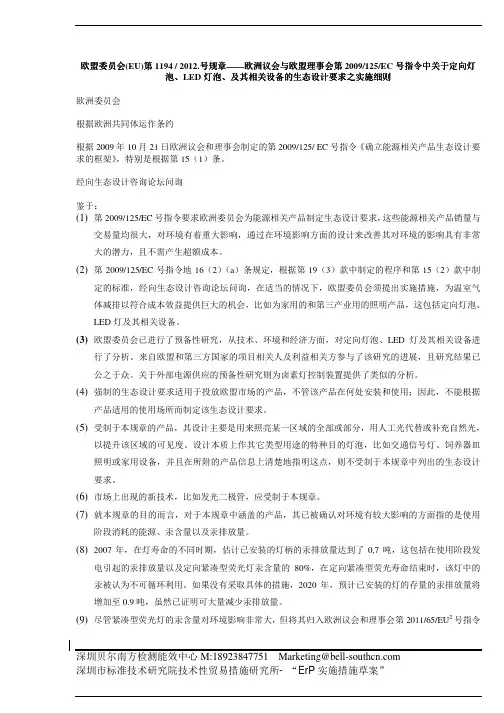

欧盟ERP指令LED灯生态设计要求解读深圳市华测检测技术有限公司上海分公司能效实验室 李开双摘要：2012年12月14日，欧盟在其官方公报上正式发布了第(EU) No 1194/2012号条例《-欧洲议会与欧盟理事会第2009/125/EC号指令关于定向灯、LED灯（发光二极管灯）及其相关设备的生态设计要求之实施细则》。
对应2009年3月18日发布的欧盟委员会第（EC）No 244/2009号条例《欧洲议会与欧盟理事会第2005/32/EC号指令关于非定向家用灯的生态设计要求之实施细则》，至此欧盟对LED灯形成了完整的强制性生态设计要求。
本文整合两份条例为相关企业提取出定向LED灯和非定向LED灯的能效要求、功能要求及产品信息要求。
引言2009年10月31日,欧盟颁布了《能源相关产品的生态设计要求的框架》（2009/125/EC），简称ErP指令。
正式取代2005年7月22日欧盟颁布的《制定耗能产品的生态设计要求的框架指令》（2005/32/EC），即EuP指令。
将EuP指令中的耗能产品（Energy-using products）扩展为能源相关产品（Energy-related products），这意味着生产、使用、回收等阶段与能源消耗相关的产品都被纳入ErP指令的管辖范围。
不过，ErP指令仅仅建立了一套框架，并未对某种产品规定任何要求，针对具体产品的要求，是在相应的实施措施(IMS)里规定的。
ErP指令同LVD指令、EMC指令一样，也被纳入欧盟CE体系中，因此，相关实施措施涉及的产品在出口欧洲之前，必须考虑ErP指令的要求，才可以加贴CE标识。
根据欧盟No 765/2008条例，违反ERP指令及其实施措施的规定，出口企业将面临比以往任何时候更严厉的法律惩罚和更大的出口风险。
欧盟成员国边界监管机构获授权直接查验技术文档、测试报告、EC合格声明等合格评定文件性资料。
违反法规的惩罚力度提高：最严重情况将负刑事责任。
LED灯生态设计要求1.LED灯的能效要求1.1 非定向LED灯能效要求下表1‐2给出了不同灯罩的非定向LED灯的能效计算公式及修正系数。
可见欧盟对不同功率的灯的光效要求是不一样的。
表1给定额定光通量对应的最大额定功率适用日期 给定额定光通量对应的最大额定功率透明灯 非透明灯2009年9月1日起 0.8*（0.88√Φ+0.049Φ） 0.24√Φ+0.01032016年9月1日起 0.6*（0.88√Φ+0.049Φ） 0.24√Φ+0.0103表2非定向LED灯能效修正系数修正范围 最大额定功率显色指数≥90的非透明灯且P≤0.5*（0.88√Φ+0.049Φ） Pmax/0.85带有第二罩子的非透明灯且P≤0.5*（0.88√Φ+0.049Φ） Pmax/0.95需要外部电源的LED灯 Pmax/1.11.2定向LED灯能效要求定向灯的能效要求通过能效指数（EEI）来评估:EEI=P cor / P refPcor 是在标称输入电压下测得的额定功率，并根据表3修正。
表3 定向LED灯能效修正系数修正范围 修正功率Pcor使用外置LED灯控制装置的灯 Prated×1.10有防眩光罩的灯 Prated×0.80Pref 是根据有用光通量获得的参考功率：若Φuse ≤ 1300lm 则 Pref=0.88√Φuse + 0.049Φuse若Φuse ＞1300lm 则 Pref=0.07341Φuse其中有用光通量（ Φuse ）定义为：— 光束角≥90°的定向灯，并且在包装上警示此灯不适合重点照明：在120°圆锥角内的额定光通量（Φ120°）。
— 其他定向灯：在90°圆锥角内的额定光通量（Φ90°）。
表4规定了不同时期，欧盟对定向LED灯能效指数的具体要求。
表4定向LED灯能效要求实施日期 2013年9月1日 2014年9月1日 2016年9月1日最大EEI 0.5 0.5 0.22 LED灯的功能要求现阶段白炽灯已经禁售，节能灯存在汞污染危害，绿色环保的照明重担就落到了LED 肩上。
在这个LED正在步入照明市场的关键时刻，消费者对LED照明产品还不够了解，不够信任，产品的质量就尤为重要。
欧盟对LED灯功能性提出要求有利于LED照明的发展。
表5 定向LED灯和非定向LED灯的功能性要求功能参数 第一阶段要求（另有说明除外）6000小时灯的残损率 2014年3月1日起：≥0.906000小时光通维持率 2014年3月1日起：≥0.80失效前的开关循环次数 ≥15000次 若额定寿命≥30000H否则：≥以小时表示的灯的额定寿命的一半启动时间 ＜0.5S至95%光通量的预热时间 ＜2S早期失效率 ≤5.0% 在1000小时时显色指数 ≥80≥65 对于室外或工业应用的灯颜色的一致性 CCT偏差在一个6‐阶麦克亚当椭圆内功率因素 P≤2W：无要求2W＜P≤5W：PF＞0.45W＜P≤25W：PF＞0.5P＞25W：PF＞0.9在颜色一致性方面，欧盟的评判标准是6阶麦克亚当椭圆，测试得出色度坐标后，需要通过相关计算或专业软件来确定色容差。
对于6000小时的测试项目，耗时大约9个月，所以已经在欧盟销售的产品需要在2013年6月前启动测试程序。
3产品信息要求产品信息是监管机构审查的第一事项，也是相对来说比较方便检查的事项，需要制造商对应两个实施细则里的具体要求完善每一项产品信息要求。
替换灯作为LED照明产品渗透市场的一个主要形式，企业需要关注等效宣称的产品信息要求，其实也是对产品的潜在性能要求。
3.1非定向LED灯产品信息要求对于非定向LED灯，在产品和免费网站上需要给出标称光通量、标称寿命、色温、开光循环次数、至60%光通量的预热时间、产品尺寸和对调光性能和使用环境的说明。
需要注意的是“energy-saving lamp（节能灯）”或类似的推广声明只能用于满足能效要求的非透明LED灯。
等效宣称需要满足表6的额定光通量要求：表6 非定向LED灯等效特定功率白炽灯光通量要求额定光通量φ（lm） 13624947080610551521 2452 3452宣称等效的白炽灯功率W 15 25 40 60 75 100 150 200 3.2 定向LED灯产品信息要求‘energy-saving lamp（节能灯）’或有类似的产品促销声明的定向LED灯的能效指数必须小于等于0.4。
第一点，灯体上需要清晰的显示额定功率和电压，然后根据灯体表面空白按先后顺序显示标称有效光通量（lm）、色温（K）、标称光束角（°）。
第二点，在最终用户购买前，在包装和免费网站上（或其他合适的方式）显然的显示给最终用户的信息包括：标称有效光通量、标称寿命、色温、开关循环次数、至60%光通量的预热时间、调光功能的说明、使用环境和应用场合说明、尺寸(mm)、标称光束角（°）等参数。
对于替换同种标准灯头白炽灯的LED灯，给出尺寸对比图。
如果LED灯指明为表7中的型号，则90°锥角内的光通量必须大于表格中同型号功率最小的灯的90°锥角内参考光通量。
对于LED灯参考光通量需乘以流明维持备增因子（1+0.5*（1-LLMF））（其中LLMF为标称寿命结束时的流明维持）。
同时，对于不同光束角的LED，需要乘以表8中的备增因子。
对于等效宣称仅限于：1）灯的型号列于表7；2）灯的90°锥角内的光通量不低于表7中的参考光通量。
表7 参考光通量的等效宣称型号 功率参考光通量φ90°（lm）型号 功率参考光通量φ90°（lm）超低电压反射型MR11 GU4 20 160电网电压压制玻璃反射型PAR16 20 9035 300 25 125 MR16 GU5.3 20 180 35 20035 300 50 30050 540 PAR20 35 200AR111 35 250 50 30050 390 75 50075 640 PAR25 50 350100 785 75 550电网电压吹制玻璃R50/NR50 25 90 PAR30S 50 35040 170 75 550 R63/NR63 40 180 10075060 300 PAR36 50 350 R80/NR80 60 300 75 55075 350 100720100 580 PAR38 60 400 R95/NR95 75 350 75 555反射型100 540 80 600 R125 100 580 100760 150 1000 120900表8 LED灯光束角倍增因子光束角 ≥20°倍增因子20°≤光束角 115°≤光束角＜20° 0.910°≤光束角＜15° 0.85光束角＜10° 0.80第三点，除上述第二点要求外，在免费网站上或其他制造商认为合适的方式需要公开的显示：额定功率、额定有效光通量、额定寿命、功率因素、额定寿命结束时的流明维持系数、启动时间（X.X秒）、显色指数、色容差、额定峰值光强（cd）、额定光束角、光谱功率分布（180-800nm）和应用场合的说明。
市场监督目的的核查程序熟悉了解欧盟市场监督核查程序，有利于企业在研发设计、生产、检验阶段来规避出口风险。
特别是某些在生态设计具体要求里没有体现的参数，在核查程序里体现出来的，需要引起企业额外的关注。
1.可由最终用户更换的LED灯的核查程序各成员国权力机构将测试同一制造商同种型号至少20只样品。
合格判定如下：1）产品有必需的准确的产品信息；2）产品需要满足功能性生态设计要求；3）各参数的测试需要满足表9的规定，否则视为不合格。
表9 可由最终用户更换的LED灯参数要求参数 程序6000小时残存率 失效灯数不超过2只失效前的开关循环次数 失效灯数不超过1只启动时间 20只灯的平均启动时间不超过要求值的10%，单只灯的启动时间不超过要求值的两倍。
至60%光通量的上升时间 20只灯的平均上升时间不超过要求值的10%，单只灯的上升时间不超过要求值的1.5倍。
早期失效率 失效灯数不超过1只显色指数 20只灯的平均显色指数不低于要求值3个点，单只灯的显色指数不低于要求值3.9个点寿命结束时的流明维持和额定寿命应用外推法，由6000小时残存率和流明维持计算得出的寿命结束时的流明维持和额定寿命不低于对应的宣称值的-10%。
式样翻新灯的等效宣称 如果只是核查等效声称，可以只测试10只样品。
测试的平均值与限值、阈值或者宣传值相差不超过10%。
光束角 光束角的平均值与宣称值相差不超过25%，单只灯的光束角与额定值相差不超过25%峰值光强 批次中的单只灯的峰值光强不低于额定值的75%其他参数（包括EEI） 测试的平均值与限值、阈值或宣传值相差不超过10%。
