线槽施工方案

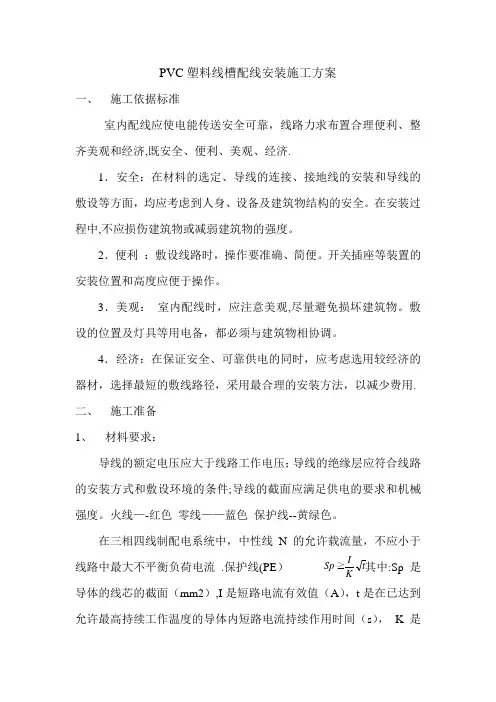

PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济,既安全、便利、美观、经济.1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。

在安装过程中,不应损伤建筑物或减弱建筑物的强度。

2．便利 ：敷设线路时，操作要准确、简便。

开关插座等装置的安装位置和高度应便于操作。

3．美观： 室内配线时，应注意美观,尽量避免损坏建筑物。

敷设的位置及灯具等用电备，都必须与建筑物相协调。

4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用.二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件;导线的截面应满足供电的要求和机械强度。

火线—-红色 零线——蓝色 保护线--黄绿色。

在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 .保护线(PE ） 其中:Sp 是导体的线芯的截面（mm2）,I 是短路电流有效值（A ），t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间（s ）， K 是t KI Sp ≥不同绝缘的计算系数。

查农网运行维护及检修表9—1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。

配线方式通过查农网运行维护及检修表9—1-4 选择木、塑料槽板配线,它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。

木槽板和塑料槽板，它们的安装方法基本相同,只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此,此次选择塑料槽板。

2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格（通常以矩形截面的长、宽来表示,弧形的用宽度表示）。

1 工程施工前准备工程施工前首先应进行充分的技术准备。

熟悉图纸及与工程有关的规范、标准等技术资料。

在施工前，必须仔细查阅其他专业的施工图纸，尤其是土建结构施工图、水、电、通风施工图。

在审图时，笔者建议不妨用比例尺在图纸上认真测量，为布线系统找出最合理的路由走向，这样既节省线缆的长度，又避免与其他专业管路发生冲突，由于电气专业管线不可避免的要与其他各专业管路交叉重叠，发生矛盾的现象，给土建专业带来地面超高等问题，这时需要布线施工方和其它专业施工方、甲方及监理方进行积极协调，确定合理、经济的布线路由。

工程施工前应仔细勘察现场，包括实际走线路由：需要考虑隐蔽性及对建筑物破坏（建筑结构特点）情况，在利用现有空间的同时，避开电源线与其它线路，特定的环境下是否对线缆进行必要的保护，施工的工作量和可行性（如打过墙眼、墙上开槽）等。

还要明确各工作区内信息插座的具体位置和安装方式，要充分考虑到甲方在施工当中及将来的应用当中可能发生的变化情况（如位置变动、数量变动等），工程施工前应对安装现场的环境条件进行检查。

不应在温度高，、灰尘多、存在有害气体、易爆等场所进行施工安装，还应避开有振动和强噪音、高低压变配电及强电干扰严重的场所。

同时房屋的设计应符合环保、消防、人防等规定。

工程施工前应对布线的器材进行检验。

各种管材的内壁应光滑、无毛刺、无裂缝，材质、规格、型号及孔径壁厚应符合设计文件的规定和质量标准。

编制施工方案、工程预算及材料清单。

根据实际勘查的情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要向监理部门申请，否则违反施工法规等。

整个规划及破坏程度说明最好经甲方及监理部门批准，修正规划。

在正式的有最终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用，提出预算和工期以及施工方案和安排。

实施方案中需要考虑用户方的配合程度，实施方案需要与用户方协商认可签字，并指定协调负责人员，指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理。

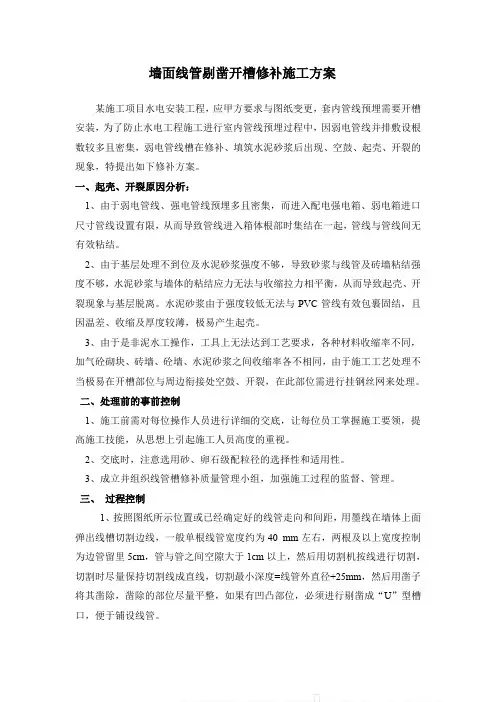

墙面线管剔凿开槽修补施工方案某施工项目水电安装工程，应甲方要求与图纸变更，套内管线预埋需要开槽安装，为了防止水电工程施工进行室内管线预埋过程中，因弱电管线并排敷设根数较多且密集，弱电管线槽在修补、填筑水泥砂浆后出现、空鼓、起壳、开裂的现象，特提出如下修补方案。

一、起壳、开裂原因分析：1、由于弱电管线、强电管线预埋多且密集，而进入配电强电箱、弱电箱进口尺寸管线设置有限，从而导致管线进入箱体根部时集结在一起，管线与管线间无有效粘结。

2、由于基层处理不到位及水泥砂浆强度不够，导致砂浆与线管及砖墙粘结强度不够，水泥砂浆与墙体的粘结应力无法与收缩拉力相平衡，从而导致起壳、开裂现象与基层脱离。

水泥砂浆由于强度较低无法与PVC管线有效包裹固结，且因温差、收缩及厚度较薄，极易产生起壳。

3、由于是非泥水工操作，工具上无法达到工艺要求，各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，由于施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂，在此部位需进行挂钢丝网来处理。

二、处理前的事前控制1、施工前需对每位操作人员进行详细的交底，让每位员工掌握施工要领，提高施工技能，从思想上引起施工人员高度的重视。

2、交底时，注意选用砂、卵石级配粒径的选择性和适用性。

3、成立并组织线管槽修补质量管理小组，加强施工过程的监督、管理。

三、过程控制1、按照图纸所示位置或已经确定好的线管走向和间距，用墨线在墙体上面弹出线槽切割边线，一般单根线管宽度约为40 mm左右，两根及以上宽度控制为边管留里5cm，管与管之间空隙大于1cm以上，然后用切割机按线进行切割，切割时尽量保持切割线成直线，切割最小深度=线管外直径+25mm，然后用凿子将其凿除，凿除的部位尽量平整，如果有凹凸部位，必须进行剔凿成“U”型槽口，便于铺设线管。

2、在施工时应注意的问题：①框架或剪力墙结构的填充墙在开槽安装管线前必须等墙体嵌缝结束，在不影响墙体结构的安全性，确保其稳定性以后才能进行。

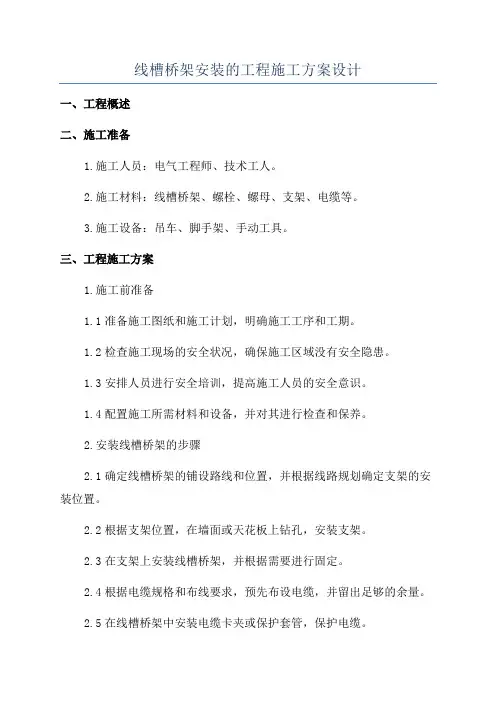

线槽桥架安装的工程施工方案设计一、工程概述二、施工准备1.施工人员：电气工程师、技术工人。

2.施工材料：线槽桥架、螺栓、螺母、支架、电缆等。

3.施工设备：吊车、脚手架、手动工具。

三、工程施工方案1.施工前准备1.1准备施工图纸和施工计划，明确施工工序和工期。

1.2检查施工现场的安全状况，确保施工区域没有安全隐患。

1.3安排人员进行安全培训，提高施工人员的安全意识。

1.4配置施工所需材料和设备，并对其进行检查和保养。

2.安装线槽桥架的步骤2.1确定线槽桥架的铺设路线和位置，并根据线路规划确定支架的安装位置。

2.2根据支架位置，在墙面或天花板上钻孔，安装支架。

2.3在支架上安装线槽桥架，并根据需要进行固定。

2.4根据电缆规格和布线要求，预先布设电缆，并留出足够的余量。

2.5在线槽桥架中安装电缆卡夹或保护套管，保护电缆。

3.安全措施3.1对施工现场进行安全隐患排查，确保施工过程中没有安全事故发生。

3.2安装线槽桥架时，要注意工人的安全，确保操作人员穿戴合适的防护装备。

3.3在施工现场设置警示标识，提醒其他工人注意施工作业。

四、质量控制1.在施工过程中，对线槽桥架的安装进行检查，确保安装牢固，无松动现象。

2.确保安装的线槽桥架平整、整齐，与建筑物结构相符。

3.对电缆安装进行检查，确保电缆无损伤、护套完好。

五、施工进度控制1.制定施工计划，明确每个工序的工期和工作量。

2.按照施工计划进行施工，并确保按照计划完成工程。

3.关注施工过程中的问题和困难，及时调整工作进度。

六、收尾工作1.完成线槽桥架的安装后，清理施工现场，确保施工区域干净整洁。

2.进行施工质量检查，确保线槽桥架的安装符合规范要求。

3.将施工图纸和相关资料归档保管，备查。

七、安全注意事项1.施工现场人员必须按照施工规范和要求进行作业，严禁擅自修改施工方案。

2.施工现场禁止吸烟，禁止乱扔垃圾。

3.操作人员必须佩戴合适的安全防护装备，如安全帽、安全带等。

一、工程概况本项目为某建筑物母线槽改造安装工程，原母线槽存在老化、损坏等问题，影响用电安全和设备正常运行。

本次改造安装将采用新型母线槽，以提高用电安全性和可靠性。

二、施工准备1. 材料准备：（1）新型母线槽及附件；（2）各种规格的型钢、卡件，各种螺栓、垫圈等；（3）樟丹、油漆、电焊条等；（4）施工图纸及相关技术文件。

2. 人员准备：（1）施工人员：具备相关资质的电工、焊工、安装工等；（2）技术管理人员：项目管理人员、质量管理人员等。

3. 机具准备：（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等；（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

4. 施工现场准备：（1）确保施工现场安全，设置安全警示标志；（2）清理施工区域，确保无障碍物；（3）做好施工用电、用水、排水等保障工作。

三、施工工艺1. 施工流程：设备开箱检查→ 支架制作安装→ 母线安装→ 通电测试→ 检验。

2. 施工要点：（1）母线开箱检查：确保母线及附件齐全，符合设计要求；（2）支架制作安装：根据设计图纸，制作支架，并进行安装；（3）母线安装：按照设计要求，将母线与支架连接，确保连接牢固；（4）通电测试：对母线槽进行通电测试，确保其正常运行；（5）检验：对施工完成的母线槽进行检验，确保符合设计要求。

四、质量控制1. 材料质量：选用符合国家标准的母线槽及附件，确保材料质量；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 检验质量：对施工完成的母线槽进行检验，确保其符合设计要求。

五、安全措施1. 施工人员必须佩戴安全帽、手套等个人防护用品；2. 施工现场设置安全警示标志，确保施工安全；3. 施工用电、用水、排水等设施齐全，确保施工环境安全；4. 加强施工现场安全管理，防止发生安全事故。

六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

七、施工验收施工完成后，进行验收，确保工程符合设计要求，满足用电安全。

电线槽施工工艺及方法
引言
电线槽施工是电气工程中必不可少的一环，其施工工艺和方法的正确使用可以保证电线槽的质量和安全。

本文将介绍电线槽施工的基本工艺和方法。

施工工艺
前期准备
1. 确定电线槽的位置和布置方案。

2. 清理施工区域，确保无障碍。

3. 准备所需的施工工具和材料，如电线槽、电缆、保护套等。

安装电线槽
1. 根据设计要求，在墙壁或地面上标出电线槽的位置和尺寸。

2. 使用合适的工具，如电锯或墙切割机，切割出电线槽的开槽部分。

3. 清理开槽处的碎片和灰尘。

4. 将电线槽放入开槽处，并使用螺丝或粘合剂固定。

5. 检查电线槽的平整度和固定度，做好调整和修正。

导线安装
1. 根据设计要求，将导线引入电线槽中。

2. 使用固定夹或槽口盖板固定导线，以保证导线的安全和整齐。

安全检查
1. 完成电线槽施工后，进行必要的安全检查。

2. 检查导线的连接是否牢固、绝缘是否完好等。

3. 确保电线槽没有任何松动、损坏或安全隐患。

施工方法
1. 根据实际情况选择合适的工艺和方法，如墙面开槽法、地面
开槽法等。

2. 考虑到施工过程中可能遇到的问题和难点，制定相应的解决
方案。

3. 与其他工程施工的协调和配合，确保施工进度和质量。

结论
电线槽施工工艺和方法的正确应用可以确保电线槽的质量和安全。

在施工过程中，应根据实际情况选择合适的工艺和方法，并与其他工程施工进行协调和配合。

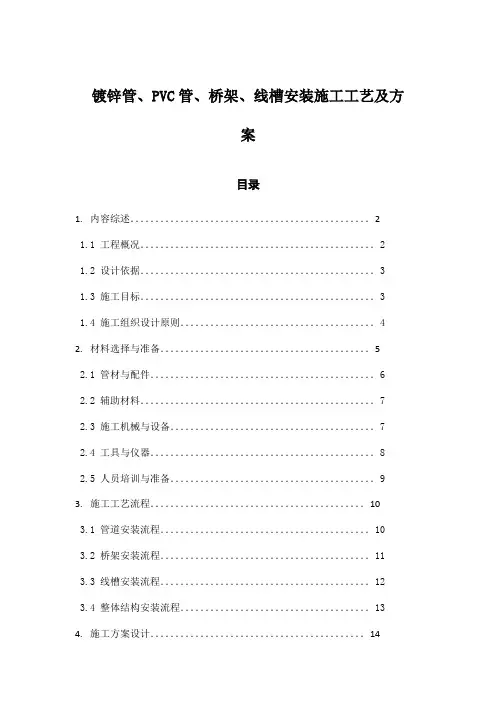

镀锌管、PVC管、桥架、线槽安装施工工艺及方案目录1.内容综述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.1 工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 设计依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.3 施工目标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.4 施工组织设计原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.材料选择与准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.1 管材与配件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 2.2 辅助材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.3 施工机械与设备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.4 工具与仪器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.5 人员培训与准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.施工工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.1 管道安装流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3.2 桥架安装流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.3 线槽安装流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.4 整体结构安装流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.施工方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．144.1 施工前准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．144.2 施工方案实施计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．164.3 质量控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．174.4 安全生产措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．184.5 环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．195.施工操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．205.1 镀锌管安装操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．215.2 PVC管安装操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．225.3 桥架安装操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．225.4 线槽安装操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．235.5 整体结构安装操作规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．246.施工质量控制要点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．256.1 材料质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．266.2 施工过程控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．276.3 成品保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．286.4 质量问题处理流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．297.安全与环保措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．307.1 安全管理措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．327.2 施工现场环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．331. 内容综述在现代化的建筑工程中，材料的选择和施工工艺对工程质量和使用寿命有着至关重要的影响。

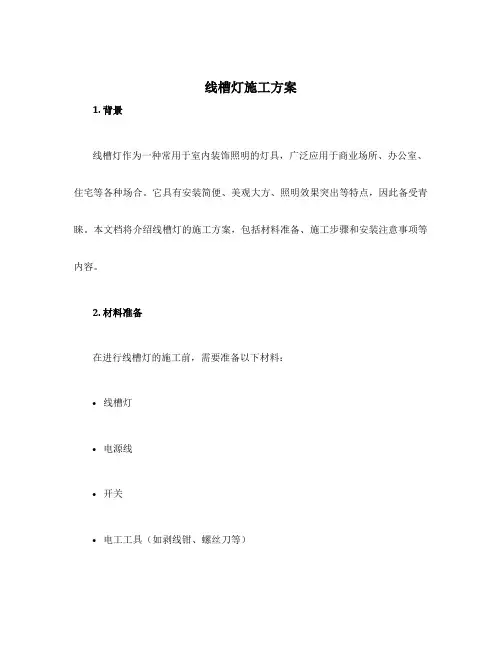

线槽灯施工方案1. 背景线槽灯作为一种常用于室内装饰照明的灯具，广泛应用于商业场所、办公室、住宅等各种场合。

它具有安装简便、美观大方、照明效果突出等特点，因此备受青睐。

本文档将介绍线槽灯的施工方案，包括材料准备、施工步骤和安装注意事项等内容。

2. 材料准备在进行线槽灯的施工前，需要准备以下材料：•线槽灯•电源线•开关•电工工具（如剥线钳、螺丝刀等）•打孔工具（如电钻、开孔器等）•安装配件（如螺丝、胶带等）3. 施工步骤3.1 安全检查在进行线槽灯施工之前，务必进行安全检查，确保施工环境安全。

检查电源线是否通电，排除电气故障风险；确保施工区域无水、无湿气，避免漏电和短路的可能。

3.2 安装线槽灯3.2.1 确定安装位置根据实际需求，确定线槽灯的安装位置。

一般来说，线槽灯一般安装在墙壁或天花板的边缘位置，以达到良好的照明效果。

3.2.2 打孔开槽使用打孔工具，根据安装位置打孔开槽。

确保打孔位置和线槽灯的大小相匹配。

3.2.3 安装线槽灯将线槽灯插入打孔开槽处，确保安装稳固。

根据灯具的安装方式，采用相应的固定方式（如螺丝固定、胶带固定等）。

3.3 连接电源3.3.1 接线准备剥离电源线的一段外皮，将电源线的导线与线槽灯的接线端子相连接。

根据导线颜色（通常是红、黄、蓝）进行正确的连接。

3.3.2 安装开关根据需要，安装开关以控制线槽灯的开关。

将开关与电源线连接，并确保安装稳固。

3.4 安装配件根据需要，进行线槽灯的装饰性配件安装。

例如，可以增加灯罩、灯盖等装饰件，以增加线槽灯的美观度。

4. 安装注意事项在进行线槽灯的施工时，需要注意以下事项：•施工前检查电源线是否通电，确保安全施工；•防止水汽进入施工区域，避免漏电和短路的可能；•注意施工过程中的防护措施，以免损坏线槽灯或受伤；•施工完毕后测试线槽灯的照明效果，确保工作正常。

5. 结论通过本文档的介绍，我们了解了线槽灯的施工方案。

在进行线槽灯的安装时，需要准备好相应的材料，并按照施工步骤进行操作。

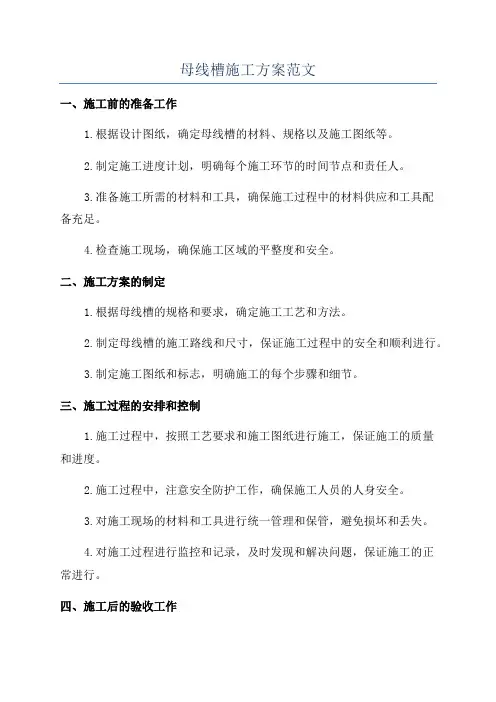

母线槽施工方案范文
一、施工前的准备工作
1.根据设计图纸，确定母线槽的材料、规格以及施工图纸等。

2.制定施工进度计划，明确每个施工环节的时间节点和责任人。

3.准备施工所需的材料和工具，确保施工过程中的材料供应和工具配
备充足。

4.检查施工现场，确保施工区域的平整度和安全。

二、施工方案的制定
1.根据母线槽的规格和要求，确定施工工艺和方法。

2.制定母线槽的施工路线和尺寸，保证施工过程中的安全和顺利进行。

3.制定施工图纸和标志，明确施工的每个步骤和细节。

三、施工过程的安排和控制
1.施工过程中，按照工艺要求和施工图纸进行施工，保证施工的质量
和进度。

2.施工过程中，注意安全防护工作，确保施工人员的人身安全。

3.对施工现场的材料和工具进行统一管理和保管，避免损坏和丢失。

4.对施工过程进行监控和记录，及时发现和解决问题，保证施工的正
常进行。

四、施工后的验收工作
1.完成施工后，对母线槽进行验收，检查施工质量和规格是否符合要求。

2.完成施工后，对母线槽进行清理和整理，确保施工现场的整洁和安全。

3.完成施工后，编制施工过程的总结报告，对施工中的问题和不足进行归纳和总结。

以上就是母线槽施工方案的主要内容和要点。

在施工过程中，要严格按照方案进行施工，做好质量和进度的控制，确保施工的顺利进行和质量的达到。

同时，要注重安全和环保，保护施工人员的人身安全和施工现场的环境安全。

只有这样，才能保证母线槽施工工作的效果和质量。

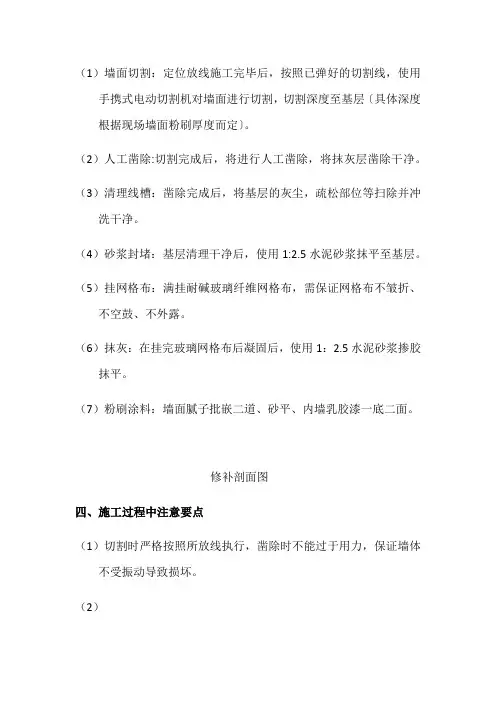

（1）墙面切割：定位放线施工完毕后，按照已弹好的切割线，使用手携式电动切割机对墙面进行切割，切割深度至基层〔具体深度根据现场墙面粉刷厚度而定〕。

（2）人工凿除:切割完成后，将进行人工凿除，将抹灰层凿除干净。

（3）清理线槽：凿除完成后，将基层的灰尘，疏松部位等扫除并冲洗干净。

（4）砂浆封堵：基层清理干净后，使用1:2.5水泥砂浆抹平至基层。

（5）挂网格布：满挂耐碱玻璃纤维网格布，需保证网格布不皱折、不空鼓、不外露。

（6）抹灰：在挂完玻璃网格布后凝固后，使用1：2.5水泥砂浆掺胶抹平。

（7）粉刷涂料：墙面腻子批嵌二道、砂平、内墙乳胶漆一底二面。

修补剖面图四、施工过程中注意要点（1）切割时严格按照所放线执行，凿除时不能过于用力，保证墙体不受振动导致损坏。

（2）（3）养护完毕后，对成品进行检查，假设有起皮开裂等现象，返工重做至成品合格为止。

五、平安保证措施（1）施工前对施工人员进行平安技术交底，认真做好平安交底活动记录。

（2）操作地点临时堆放用料时，要放在平整坚实的地面上，并及时清理，文明施工。

（3）（4）认真做好平安生产教育，对所有参加施工生产的职工均应进行入场生产平安和消防平安教育，未经教育不得上岗，同时应结合工程进度及不同施工工艺，进行针对性的平安知识与遵章守纪教育。

（5）现场施工用的机电设备均应有良好的二级防护装置。

（6）电动机械及工具应严格按一机一闸制接线，并设平安漏电开关。

（7）所有机械操作人员必须持有操作合格证，否那么不准上岗作业。

（8）使用切割机时，需戴绝缘手套并防止机械伤害（9）修补墙体超过1.2m以上时，应搭设脚手架。

在一层以上或高度超过4m时，采用里脚手架必须支搭平安网。

母线槽施工方案母线槽施工方案一、施工前准备工作：1.确定母线槽的设计图纸和方案；2.进行场地勘测，确定母线槽的具体位置和尺寸；3.准备好所需的施工工具和材料。

二、基础施工工作：1.清理施工场地，确保场地平整干净；2.根据设计图纸进行母线槽的布置，标注好尺寸和位置；3.挖掘母线槽的基础沟槽，深度根据设计要求确定；4.进行基础沟槽的加固，采用混凝土浇筑或者其他方式进行加固。

三、母线槽安装工作：1.按照设计要求，选择合适的母线槽材料进行安装；2.将母线槽放置在基础沟槽中，进行连接固定；3.根据设计要求进行母线槽的接地处理，确保接地良好；4.安装支架和支撑件，保证母线槽的牢固稳定。

四、电线电缆敷设工作：1.根据设计要求确定电线电缆的规格和类型；2.进行电线电缆的敷设，保持敷设的整齐紧凑；3.注意电线电缆的绝缘保护，避免机械损伤；4.进行电线电缆的连接和绝缘处理。

五、检验和验收工作：1.进行电阻和绝缘测试，确保母线槽安装质量；2.进行母线槽系统的试运行，检验线路的正常运行；3.进行对母线槽系统的验收，确保符合设计要求。

六、施工安全措施：1.施工过程中必须佩戴安全帽、安全鞋等个人防护装备；2.严禁在无安全措施的情况下高空作业；3.施工现场必须设置明显的安全警示标志；4.施工现场必须保持整洁，不得有危险物品乱堆乱放。

七、施工质量要求：1.母线槽的尺寸和位置必须符合设计要求；2.母线槽的安装牢固稳定，不得有晃动现象；3.电线电缆的敷设要整齐美观，不得有交叉穿插现象。

4.母线槽系统的电阻和绝缘值符合规定标准。

以上是母线槽施工方案的具体步骤和要求，通过严格按照这些要求进行施工，能够确保母线槽系统的质量和安全，同时也能提高工程的施工效率。

母线槽施工方案范文一、施工准备工作：1.母线槽材料准备：根据设计要求，购买合适规格和种类的母线槽材料；2.检查施工现场：确保施工现场的平整度、环境卫生、通风情况等达到施工要求；3.搭建安全防护措施：在施工现场设置警示标识、搭建防护栏杆，并配备必要的安全帽、安全绳等个人防护设备；4.准备施工工具：根据母线槽施工要求，准备好施工所需的工具和设备。

二、施工流程：1.排线设计：根据建筑的布局和电气负荷要求，进行母线槽的排线设计工作；2.固定支架：在预先确定的位置上，使用螺栓等方式，将支架固定到墙面或天花板上；3.母线槽安装：根据排线设计，将母线槽逐段安装在支架上，并确保各段母线槽之间的连接紧密、平整，不得有明显的波浪或错位现象；4.弯头制作：根据需要，对母线槽进行弯头加工处理，确保其弯曲半径和角度符合设计要求；5.母线接头安装：根据需要安装母线接头，并确保接头的端子、插座等部位干净、整齐，接触良好、可靠；6.检查施工质量：对已安装的母线槽进行检查，查看其安装是否牢固、接头是否紧密，无漏电等问题；7.防腐处理：在母线槽绝缘处理完成后，进行防腐涂覆工作，以防止水分和腐蚀物质对母线的影响；8.联接测试：对母线槽的联接端子进行测试，确保母线槽的导电性能一致、可靠；9.清理施工现场：施工完成后，清理施工现场，确保母线槽施工的整体美观、整洁；10.施工材料废料和垃圾处理：将施工产生的废料和垃圾进行分类处理，保护环境。

三、施工安全注意事项：1.施工过程中，将施工现场划分为相应的工作区域，确保施工过程的安全和有序进行；2.施工人员必须全程佩戴安全帽、安全绳等个人防护设备，并注意施工现场的安全警示标识；3.施工现场应有足够的通风和照明设备，确保施工人员的工作环境符合安全要求；4.在进行母线槽的接头和接线时，必须断电，并采取必要的安全措施，防止电击事故的发生；5.施工过程中，如遇恶劣天气或其他灾害事故，应立即停工，并转移到安全地点，等待安全救援。

母线槽施工方案母线槽施工方案一、工程概述本工程是为了安装电力设备而进行母线槽的施工，主要工作包括绘制施工方案、选址、地基处理、施工材料采购、安装、连接、调试等。

二、施工步骤1.绘制施工方案：根据实际情况，绘制母线槽的尺寸、选址等方案，确定安装位置和走向。

2.选址：根据施工方案，选择合适的位置进行母线槽的安装。

选址时需考虑通行便利性、工程安全性等因素。

3.地基处理：根据实际地质条件，对选定位置进行地基处理，确保母线槽的稳固性和安全性。

4.施工材料采购：根据施工方案的要求，采购所需的母线槽材料，包括支座、连接件、固定件等。

5.安装：按照施工方案，先将基础部分固定好，然后逐段安装母线槽，保证连接紧密、牢固。

6.连接：将不同段的母线槽进行连接，采用连接件进行固定，保证连接的可靠性和稳定性。

7.调试：安装完毕后，进行母线槽的调试工作，包括检查连接情况、通电试验等。

三、施工要求1.施工人员需具备相应的电力专业证书，并熟悉母线槽施工工艺。

2.施工过程中，应使用符合国家标准要求的材料，并按照设计方案进行操作。

3.施工现场应保持整洁，材料设备摆放有序，确保施工效率和安全性。

4.施工过程中，应注意材料的质量检查，及时发现并处理质量问题。

5.施工结束后，对母线槽进行全面的检查和测试，确保其质量和安全性能。

四、安全措施1.施工过程中，工人需佩戴好安全帽、安全鞋等个人防护用品，确保人身安全。

2.施工现场需设置明显的安全警示标志，保证人员安全。

3.施工期间，应进行定期的安全检查和教育，提高工人的安全意识。

4.在施工现场，严禁私拉乱接电缆，做到用电安全。

五、总结通过以上的施工方案，可以高效、安全地完成母线槽的施工工作。

在施工过程中，务必严格遵守安全规定，保证施工质量和施工进度的同时，确保人员安全。

一、方案概述为了确保家装水电工程的质量和安全性，特制定本水电横向开槽专项方案。

本方案旨在规范水电横向开槽的施工流程、技术要求和注意事项，以保障施工顺利进行，确保水电线路安全、美观、实用。

二、施工准备1. 工具准备：无齿锯、电锤、水平仪、切割机、线管、砂纸、防水涂料等。

2. 材料准备：PVC线管、电线、开关、插座、接头等。

3. 施工人员：水电工程师、水电施工人员。

三、施工流程1. 定位：根据设计图纸，确定水电线路的走向和位置，标记开关、插座等设备的安装位置。

2. 弹线：使用水平仪和墨线弹线，确保线槽的横平竖直，方便后续施工。

3. 切割：使用无齿锯或切割机沿弹线切割线槽，切割过程中注意保持线槽的整齐和深度一致。

4. 开槽：使用电锤或切割机开槽，注意以下要点：a. 线槽宽度应控制在10-15mm，深度控制在5-8mm。

b. 线槽应尽量平行于墙面，避免与承重墙、柱子等结构相交。

c. 线槽应避开管道、暖气管等设施，保持安全距离。

d. 线槽切割过程中，注意浇水降温，防止切割机过热。

5. 清理：清理线槽内的碎屑、粉尘等杂物，确保线槽干净、整洁。

6. 防水：在卫生间、厨房等潮湿区域，对线槽进行防水处理，防止水分渗入线管。

7. 下线管：将线管放入线槽，确保线管与线槽吻合，无松动。

8. 固定：使用线管固定件将线管固定在线槽内，确保线管稳定。

9. 封槽：使用水泥砂浆或专用封槽剂封堵线槽，确保线槽牢固、美观。

四、技术要求1. 线槽横平竖直，误差不超过2mm。

2. 线槽深度一致，误差不超过1mm。

3. 线槽宽度一致，误差不超过1mm。

4. 线管与线槽吻合，无松动。

5. 防水处理到位，无渗漏。

五、注意事项1. 施工过程中，注意安全，遵守操作规程。

2. 避免在承重墙、柱子等结构上开槽。

3. 线槽切割过程中，注意保护墙体，防止墙体受损。

4. 线管与线槽吻合，避免线管弯曲、变形。

5. 防水处理到位，确保水电线路安全。

六、验收标准1. 线槽横平竖直，误差不超过2mm。

一、金属线槽配线安装施工方案及技术措施（1）施工准备1）材料要求金属线槽及其附件：应采用经过镀锌处理的定型产品。

其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。

2）主要机具铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

（2）操作工艺1）弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

2）预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

3）支架与吊架安装要求及预埋吊杆、吊架。

支架与吊架安装要求支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。

支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。

支架与吊架的规格一般不应小于扁铁30mm×3mm；扁钢25mm×25mm×3mm。

严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。

万能吊具应采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

固定支点间距一般不应大于l.5～2m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。

支架与吊架距离上层楼板不应小于150～200mm；距地面高度不应低于100～150mm；严禁用木砖固定支架与吊架。

PVC塑料线槽配线安装施工方案确定线槽的安装位置和方向，用米尺和验电笔在墙面上进行标记和划线。

3．槽板固定根据线槽的长度和形状，将槽板切割成合适的长度和角度，然后用螺丝将槽板固定在墙面上。

4．敷设导线根据电路原理图和元件安装示意图，将导线按照规定的颜色和顺序敷设在线槽内，并保证导线的连接牢固可靠。

5．盖板固定将盖板按照线槽的形状和长度切割成合适的大小，然后用螺丝将盖板固定在槽板上。

施工完成后，应进行验收和测试，确保线路安全可靠，符合标准要求。

同时，应将施工图纸和相关资料进行归档保存，以备后续维护和管理。

2)导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接；3)接头应采用绝缘套管或绝缘胶带包裹，且应符合规定的颜色标识；4)连接导线时，应注意相线不得接反，接头后应进行绝缘测试，确保安全可靠；5)连接线头时，应保持导线的长度一致，不得出现过长或过短的情况。

根据电路设计施工图要求，首先在建筑物上确定并标明电气设备的位置，如照明器具、插座、控制电器、配电板等，并按照电路图纸的走向划出线槽的敷设线路。

划线时最好使用装有颜色的粉线袋或长刻度尺。

为了使线路安装整齐美观，应尽量沿房屋线脚、横梁、墙角等处敷设，并与用电设备的进线口对正，与建筑物的线条平行或垂直。

槽板不能埋入或穿过墙壁，也不得直接过楼板。

槽板拼接时，可采用对接、转角拼接、T形拼接和十字拼接等方式。

敷设导线时，需要注意每个槽内只能配一根导线，导线伸出槽板与电器连接时要留出适当余量，并在电器的安装位置加垫木台。

在导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接。

接头应采用绝缘套管或绝缘胶带包裹，并符合规定的颜色标识。

连接线头时，应保持导线长度一致，不得出现过长或过短的情况。

1.在安装塑料线槽前，应检查槽板底板的平整度和垂直度，确保安装平稳。

2.导线的选择应根据电路施工图的要求，保证最小截面积符合标准。

3.导线的缠绕方法要正确，并保持平直、整齐和紧密。

中国人民解放军61646部队家属院住宅楼平改坡工程室内照明施工方案编制：审核：审批：中瑞恒基建设集团有限公司2014年8月13日目录一、工程概况二、编制说明三、编制依据四、施工程序五、设备材料出库六、安装工艺七、施工技术措施和质量保证措施1、施工技术措施2、质量保证措施八、安全、环境保护与文明施工一、工程概况工程名称：中国人民解放军61646部队家属院住宅楼平改坡工程工程地点：北京市朝阳区外馆斜街6号院。

工程现状：平改坡外结构工程已施工完毕，内隔墙及窗户已安装完毕，具备照明线槽及电线的敷设施工条件。

二、编制说明根据工程提供的工程情况, 以及其它工程经验而编制的。

电气照明施工是电气施工中重要施工程序之一。

为保证施工安装质量，确保施工控制点按期到达，特编制此方案。

三、编制依据工程招标文件；《建筑电气工程施工及验收规范》（GB50303-2002）；《建筑电气工程施工质量验收统一标准》（GB50300-2001）；国家现行《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）。

四、施工程序五、设备材料出库1) 施工前应根据施工图设备材料表认真核对设备、材料的规格、型号、材质、数量、附件应符合设计要求，外表无缺、材质证、合格证等产品文件应齐全。

合格产品做好记录并妥善保管，不合格产品应做标识，隔离存放，统一退库。

2) 电线应做好外观及导通检查，并用相应电压等级的兆欧表，测量绝缘电阻，其电阻值不应小于规范规定值，当有特殊要求时，应符合其规定。

六、安装工艺(一)、线槽及线盒的安装1) 安装线槽时应先将材料矫正、平直切口处不应有卷边和毛刺，裁好的线槽应牢固、平正、尺寸准确。

2）塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型塑料加工。

选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。

其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%。

母线槽安装施工方案一、准备工作在进行母线槽的安装之前，需要做好充分的准备工作。

具体步骤如下：1.购买所需材料和工具：在开始安装之前，确保已经准备好了所需的母线槽、各种连接件、螺丝等材料，以及安装所需的工具，如螺丝刀、扳手、电钻等。

2.母线槽测量和定位：在安装母线槽之前，需要根据实际情况进行测量并确定槽的位置和长度，确保槽能够完全覆盖需要输电的区域。

3.确定安装方向和高度：根据实际情况确定母线槽的安装方向和高度，通常情况下，母线槽应该沿着墙面或天花板安装，保持整齐美观。

二、安装步骤1. 安装支架首先，根据预先确定的位置和高度，在墙面或天花板上安装支架。

支架的安装位置应满足母线槽的长度和重量要求，支架之间的安装距离应符合规范，以确保支撑母线槽的稳固性。

2. 安装母线槽将母线槽放置在安装好的支架上，依次连接各段母线槽并固定好。

在连接过程中，确保连接部位密实，不留缝隙，以保证电力传输的安全性和稳定性。

3. 确定导线入口及连接根据需要，确定母线槽下方的导线入口位置，并安装好导线连接器。

在连接导线时，确保导线接触良好，连接牢固，避免出现电路故障或安全隐患。

4. 完成安装最后，检查母线槽的安装情况，确保所有连接部位均已固定好，母线槽安装牢固。

接通电源，检查母线槽的电力传输情况，确保一切正常。

三、施工注意事项•在安装过程中，应注意保护母线槽不受损坏，避免划伤或变形等情况发生。

•安装支架时，应确保支架的稳定性和承重能力，不得使用破损或不符合要求的支架。

•在连接导线时，应按照相应的电路接线要求进行连接，确保导线连接正确，避免出现电路短路或断路等问题。

•安装完成后，应进行全面检查，确保母线槽安装正确，无缺陷，电力传输正常。

四、结语母线槽的安装施工虽然看似简单，但实际操作中还是需要一定的专业知识和技能。

通过正确的准备工作和操作步骤，可以保证母线槽安装的质量和安全性，从而有效提升电力传输的效率和可靠性。

希望以上内容能对母线槽的安装施工提供一定的帮助和指导。

母线槽施工方案
目录
1 概述
1.1 定义
1.2 作用
1.3 施工前准备
2 施工步骤
2.1 布线设计
2.2 固定支架安装
2.3 母线槽安装
2.4 连接电缆
3 施工注意事项
3.1 安全防护
3.2 注意细节
3.3 质量监控
概述
母线槽是一种用于电力设备布线的重要配件，通常用于工厂、商场、办公楼等大型建筑物的电气系统中。

其主要作用是方便电缆的引入和分布，减少线缆的安装工作量，提高电气系统的整体效率。

在进行母线槽施工之前，需要对施工区域进行充分的准备工作，包括清理现场、确定布线设计方案以及准备所需的材料和工具等。

施工步骤
首先，需要根据实际情况进行布线设计，确定母线槽的位置和走向。

接下来，安装固定支架，确保母线槽能够稳固地固定在墙面或天花板上。

然后，安装母线槽本身，确保槽体之间连接紧密，无缝隙。

最后，连接电缆到母线槽中，注意保持连接稳固，并进行必要的绝缘处理。

施工注意事项
在进行母线槽施工时，务必注意安全防护措施，避免发生意外事故。

另外，在施工过程中，要注意细节，确保每个步骤都按照规范进行，以避免后续出现问题。

最后，质量监控是施工过程中至关重要的环节，要对施工质量进行全程监控，确保最终的施工效果达到要求。
