色选机原理与结构(简单版)

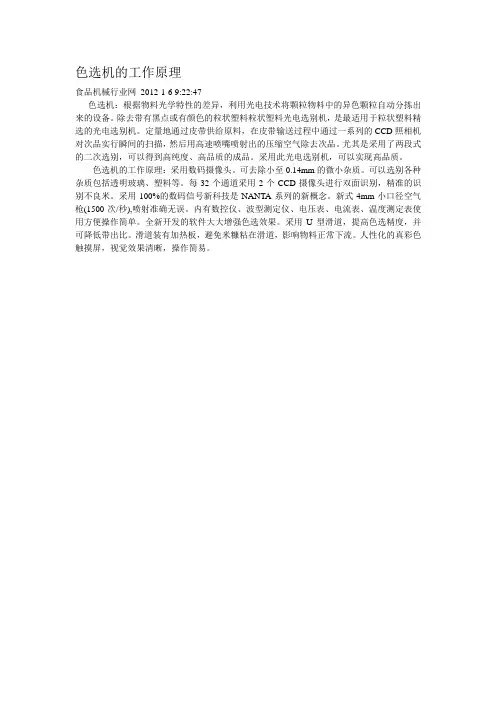

色选机的工作原理
食品机械行业网2012-1-6 9:22:47
色选机：根据物料光学特性的差异，利用光电技术将颗粒物料中的异色颗粒自动分拣出来的设备。

除去带有黑点或有颜色的粒状塑料粒状塑料光电选别机，是最适用于粒状塑料精选的光电选别机。

定量地通过皮带供给原料，在皮带输送过程中通过一系列的CCD照相机对次品实行瞬间的扫描，然后用高速喷嘴喷射出的压缩空气除去次品。

尤其是采用了两段式的二次选别，可以得到高纯度、高品质的成品。

采用此光电选别机，可以实现高品质。

色选机的工作原理：采用数码摄像头。

可去除小至0.14mm的微小杂质。

可以选别各种杂质包括透明玻璃、塑料等。

每32个通道采用2个CCD摄像头进行双面识别，精准的识别不良米。

采用100%的数码信号新科技是NANTA系列的新概念。

新式4mm小口径空气枪(1500次/秒),喷射准确无误。

内有数控仪、波型测定仪、电压表、电流表、温度测定表使用方便操作简单。

全新开发的软件大大增强色选效果。

采用U型滑道，提高色选精度，并可降低带出比。

滑道装有加热板，避免米糠粘在滑道，影响物料正常下流。

人性化的真彩色触摸屏，视觉效果清晰，操作简易。

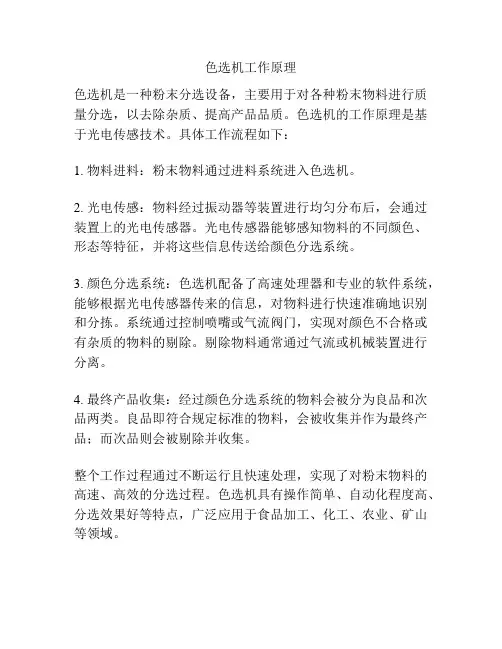

色选机工作原理
色选机是一种粉末分选设备，主要用于对各种粉末物料进行质量分选，以去除杂质、提高产品品质。

色选机的工作原理是基于光电传感技术。

具体工作流程如下：
1. 物料进料：粉末物料通过进料系统进入色选机。

2. 光电传感：物料经过振动器等装置进行均匀分布后，会通过装置上的光电传感器。

光电传感器能够感知物料的不同颜色、形态等特征，并将这些信息传送给颜色分选系统。

3. 颜色分选系统：色选机配备了高速处理器和专业的软件系统，能够根据光电传感器传来的信息，对物料进行快速准确地识别和分拣。

系统通过控制喷嘴或气流阀门，实现对颜色不合格或有杂质的物料的剔除。

剔除物料通常通过气流或机械装置进行分离。

4. 最终产品收集：经过颜色分选系统的物料会被分为良品和次品两类。

良品即符合规定标准的物料，会被收集并作为最终产品；而次品则会被剔除并收集。

整个工作过程通过不断运行且快速处理，实现了对粉末物料的高速、高效的分选过程。

色选机具有操作简单、自动化程度高、分选效果好等特点，广泛应用于食品加工、化工、农业、矿山等领域。

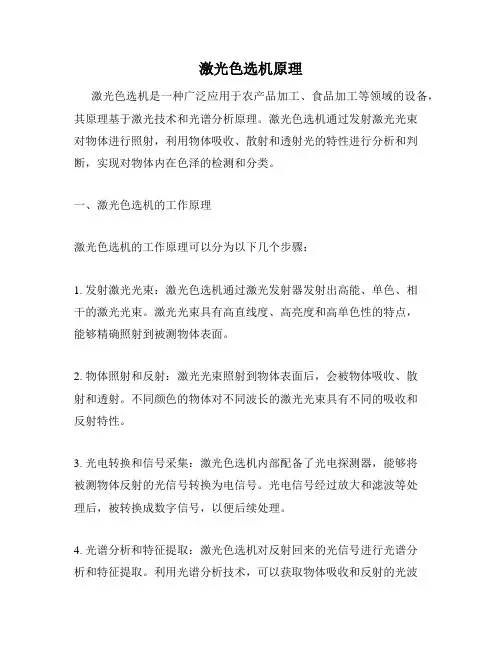

激光色选机原理激光色选机是一种广泛应用于农产品加工、食品加工等领域的设备，其原理基于激光技术和光谱分析原理。

激光色选机通过发射激光光束对物体进行照射，利用物体吸收、散射和透射光的特性进行分析和判断，实现对物体内在色泽的检测和分类。

一、激光色选机的工作原理激光色选机的工作原理可以分为以下几个步骤：1. 发射激光光束：激光色选机通过激光发射器发射出高能、单色、相干的激光光束。

激光光束具有高直线度、高亮度和高单色性的特点，能够精确照射到被测物体表面。

2. 物体照射和反射：激光光束照射到物体表面后，会被物体吸收、散射和透射。

不同颜色的物体对不同波长的激光光束具有不同的吸收和反射特性。

3. 光电转换和信号采集：激光色选机内部配备了光电探测器，能够将被测物体反射的光信号转换为电信号。

光电信号经过放大和滤波等处理后，被转换成数字信号，以便后续处理。

4. 光谱分析和特征提取：激光色选机对反射回来的光信号进行光谱分析和特征提取。

利用光谱分析技术，可以获取物体吸收和反射的光波长分布情况。

同时，通过特征提取算法，可以提取出物体的色泽特征、形态特征等。

5. 数据处理和判断分类：激光色选机内部搭载有高性能的处理器和专业的图像处理算法，能够对颜色和形状特征进行分析和处理。

根据事先设置的阈值和分类规则，将被测物体分为不同的等级或类别。

二、激光色选机的应用激光色选机在农产品加工、食品加工等领域具有广泛的应用。

1. 农产品加工：例如水果、蔬菜等农产品在生长过程中，由于外部环境、种植条件等的影响，会出现不同程度的色泽不均匀现象。

激光色选机可以对农产品进行快速、准确的色泽检测和分类，提高农产品的质量和市场竞争力。

2. 食品加工：激光色选机可以对食品加工过程中出现的异色、变质等问题进行检测和分析。

例如，对米、面、豆类等食品中可能存在的异色颗粒进行筛选和分离，提高产品的品质和安全性。

3. 化工和制药行业：在化工和制药行业中，激光色选机可以对颗粒状或片状固体物料进行颜色、形状、大小等特征的检测和分析。

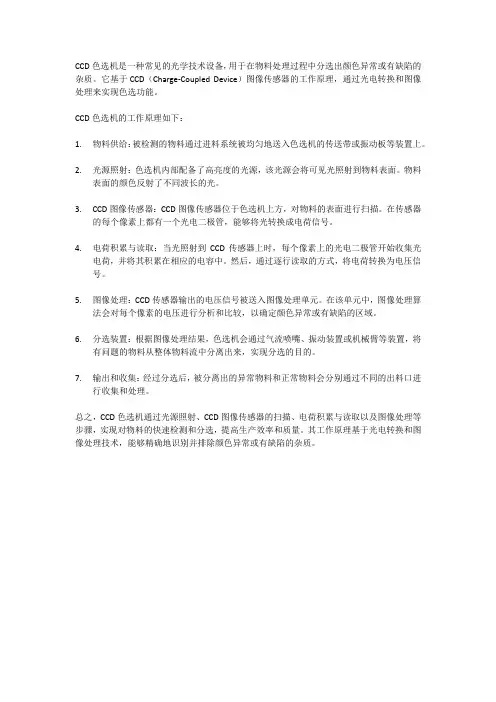

CCD色选机是一种常见的光学技术设备，用于在物料处理过程中分选出颜色异常或有缺陷的杂质。

它基于CCD（Charge-Coupled Device）图像传感器的工作原理，通过光电转换和图像处理来实现色选功能。

CCD色选机的工作原理如下：
1.物料供给：被检测的物料通过进料系统被均匀地送入色选机的传送带或振动板等装置上。

2.光源照射：色选机内部配备了高亮度的光源，该光源会将可见光照射到物料表面。

物料
表面的颜色反射了不同波长的光。

D图像传感器：CCD图像传感器位于色选机上方，对物料的表面进行扫描。

在传感器
的每个像素上都有一个光电二极管，能够将光转换成电荷信号。

4.电荷积累与读取：当光照射到CCD传感器上时，每个像素上的光电二极管开始收集光
电荷，并将其积累在相应的电容中。

然后，通过逐行读取的方式，将电荷转换为电压信号。

5.图像处理：CCD传感器输出的电压信号被送入图像处理单元。

在该单元中，图像处理算
法会对每个像素的电压进行分析和比较，以确定颜色异常或有缺陷的区域。

6.分选装置：根据图像处理结果，色选机会通过气流喷嘴、振动装置或机械臂等装置，将
有问题的物料从整体物料流中分离出来，实现分选的目的。

7.输出和收集：经过分选后，被分离出的异常物料和正常物料会分别通过不同的出料口进
行收集和处理。

总之，CCD色选机通过光源照射、CCD图像传感器的扫描、电荷积累与读取以及图像处理等步骤，实现对物料的快速检测和分选，提高生产效率和质量。

其工作原理基于光电转换和图像处理技术，能够精确地识别并排除颜色异常或有缺陷的杂质。

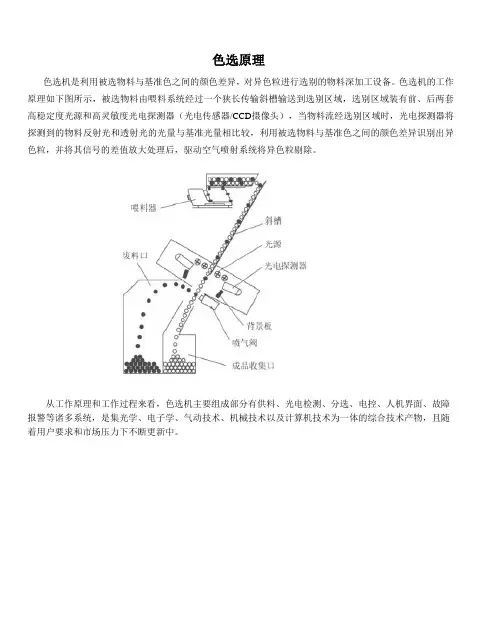

色选原理
色选机是利用被选物料与基准色之间的颜色差异，对异色粒进行选别的物料深加工设备。

色选机的工作原理如下图所示，被选物料由喂料系统经过一个狭长传输斜槽输送到选别区域，选别区域装有前、后两套高稳定度光源和高灵敏度光电探测器（光电传感器/CCD摄像头），当物料流经选别区域时，光电探测器将探测到的物料反射光和透射光的光量与基准光量相比较，利用被选物料与基准色之间的颜色差异识别出异色粒，并将其信号的差值放大处理后，驱动空气喷射系统将异色粒剔除。

从工作原理和工作过程来看，色选机主要组成部分有供料、光电检测、分选、电控、人机界面、故障报警等诸多系统，是集光学、电子学、气动技术、机械技术以及计算机技术为一体的综合技术产物，且随着用户要求和市场压力下不断更新中。

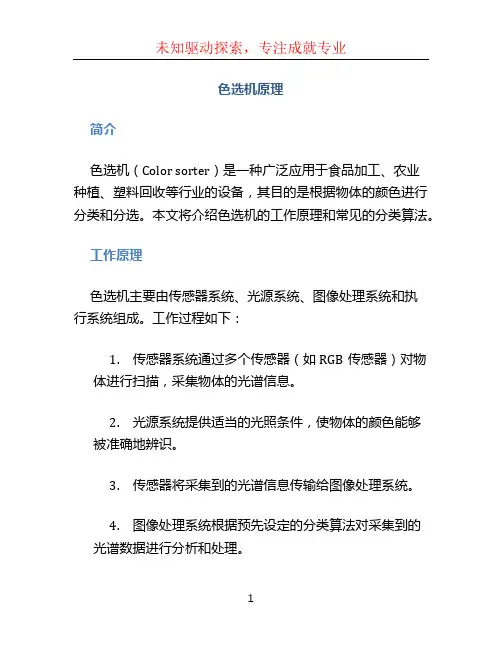

色选机原理简介色选机（Color sorter）是一种广泛应用于食品加工、农业种植、塑料回收等行业的设备，其目的是根据物体的颜色进行分类和分选。

本文将介绍色选机的工作原理和常见的分类算法。

工作原理色选机主要由传感器系统、光源系统、图像处理系统和执行系统组成。

工作过程如下：1.传感器系统通过多个传感器（如RGB传感器）对物体进行扫描，采集物体的光谱信息。

2.光源系统提供适当的光照条件，使物体的颜色能够被准确地辨识。

3.传感器将采集到的光谱信息传输给图像处理系统。

4.图像处理系统根据预先设定的分类算法对采集到的光谱数据进行分析和处理。

5.根据分析结果，执行系统通过空气喷射装置或机械装置实现对物体的分类和分选。

分类算法色选机通常使用以下算法进行分类和分选：阈值算法阈值算法是一种简单而常用的分类算法。

它根据颜色的光谱信息和预设的阈值，将物体区分为不同的类别。

这种算法适用于颜色对比明显的物体。

聚类算法聚类算法是一种基于颜色相似性的算法。

它通过将相似颜色的像素点进行聚类，来确定物体的颜色归属。

常见的聚类算法包括K-means算法和DBSCAN算法。

神经网络算法神经网络算法是一种较为复杂和灵活的算法。

它通过神经网络的学习和训练，可以自动提取颜色特征，并实现高精度的分类。

然而，神经网络算法需要大量的数据和较长的训练时间。

应用领域色选机在以下领域有着广泛的应用：食品加工色选机可以用于对米、豆类、果蔬等食品进行分类和分选，以去除不符合品质标准的杂质或瑕疵。

农业种植色选机可以用于农产品的种子分选、果实分级和干果分选等。

它可以提高种子的出芽率、果实的品质和干果的收益。

塑料回收色选机可以用于塑料回收行业，对废弃塑料进行分类和分选，以实现高效的资源回收利用。

总结色选机通过传感器和图像处理系统实现对物体的颜色分类和分选。

常用的分类算法包括阈值算法、聚类算法和神经网络算法。

色选机在食品加工、农业种植和塑料回收等领域有着广泛的应用，它能够提高产品的品质和生产效率，减少资源浪费，实现可持续发展。

色选机的工作原理
色选机是一种常见的工业设备，它的工作原理基于光电传感技术和图像处理算法。

首先，色选机通过光电传感器接收物体表面反射的光线。

光电传感器通常使用线阵CCD或CMOS传感器，其中包含许多光敏单元。

这些光敏单元会将接收到的光线转换为电信号，并将其发送给图像处理系统。

接下来，图像处理系统会对传感器捕获的图像进行处理。

它会根据预先设定的颜色参数，将图像中的每个像素与所期望的颜色进行比较。

如果像素的颜色与目标颜色匹配，那么将判定为合格产品，并将其保留在流水线上；如果颜色不匹配，则判定为次品产品，并触发相关的剔除机构。

在图像处理过程中，色选机还会进行一系列的图像增强操作，以提高检测的准确性。

例如，可以进行滤波操作，去除图像中的噪声和干扰；还可以进行形态学处理，对图像中的对象进行膨胀、腐蚀、填孔等操作，以便更好地区分出目标物体。

总的来说，色选机的工作原理是通过光电传感器接收和转换物体表面的光线，再借助图像处理系统对传感器捕获的图像进行处理和分析，最终实现对产品颜色的检测和分类。

这种技术可以大大提高生产线上的产品质量和效率。

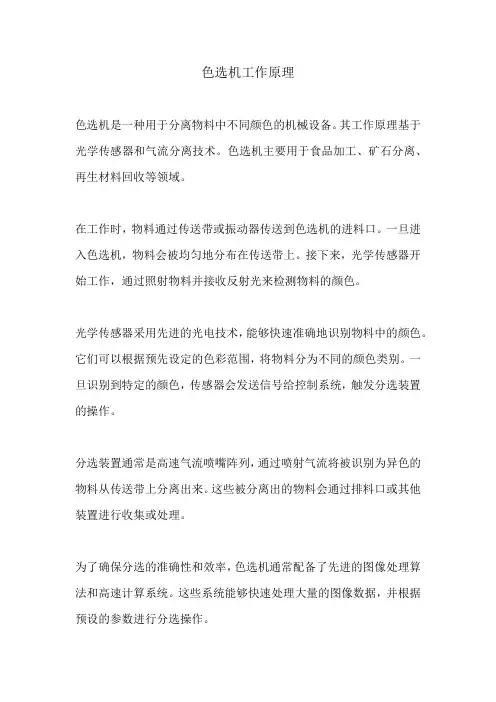

色选机工作原理
色选机是一种用于分离物料中不同颜色的机械设备。

其工作原理基于光学传感器和气流分离技术。

色选机主要用于食品加工、矿石分离、再生材料回收等领域。

在工作时，物料通过传送带或振动器传送到色选机的进料口。

一旦进入色选机，物料会被均匀地分布在传送带上。

接下来，光学传感器开始工作，通过照射物料并接收反射光来检测物料的颜色。

光学传感器采用先进的光电技术，能够快速准确地识别物料中的颜色。

它们可以根据预先设定的色彩范围，将物料分为不同的颜色类别。

一旦识别到特定的颜色，传感器会发送信号给控制系统，触发分选装置的操作。

分选装置通常是高速气流喷嘴阵列，通过喷射气流将被识别为异色的物料从传送带上分离出来。

这些被分离出的物料会通过排料口或其他装置进行收集或处理。

为了确保分选的准确性和效率，色选机通常配备了先进的图像处理算法和高速计算系统。

这些系统能够快速处理大量的图像数据，并根据预设的参数进行分选操作。

除了颜色分选外，色选机还可以根据物料的形状、大小和透明度等特征进行分选。

通过调整传感器和分选装置的参数，色选机可以实现多种分选要求，提高物料分选的精确性和效率。

总结起来，色选机通过光学传感器和气流分选技术，实现对物料中不同颜色的准确分选。

它在食品加工、矿石分离和再生材料回收等领域发挥着重要作用。

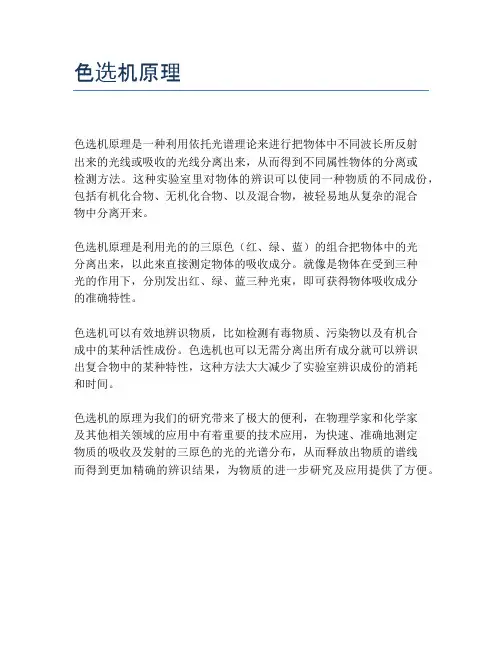

色选机原理
色选机原理是一种利用依托光谱理论来进行把物体中不同波长所反射
出来的光线或吸收的光线分离出来，从而得到不同属性物体的分离或
检测方法。

这种实验室里对物体的辨识可以使同一种物质的不同成份，包括有机化合物、无机化合物、以及混合物，被轻易地从复杂的混合
物中分离开来。

色选机原理是利用光的的三原色（红、绿、蓝）的组合把物体中的光
分离出来，以此來直接测定物体的吸收成分。

就像是物体在受到三种
光的作用下，分別发出红、绿、蓝三种光束，即可获得物体吸收成分
的准确特性。

色选机可以有效地辨识物质，比如检测有毒物质、污染物以及有机合
成中的某种活性成份。

色选机也可以无需分离出所有成分就可以辨识
出复合物中的某种特性，这种方法大大减少了实验室辨识成份的消耗
和时间。

色选机的原理为我们的研究带来了极大的便利，在物理学家和化学家
及其他相关领域的应用中有着重要的技术应用，为快速、准确地测定
物质的吸收及发射的三原色的光的光谱分布，从而释放出物质的谱线
而得到更加精确的辨识结果，为物质的进一步研究及应用提供了方便。

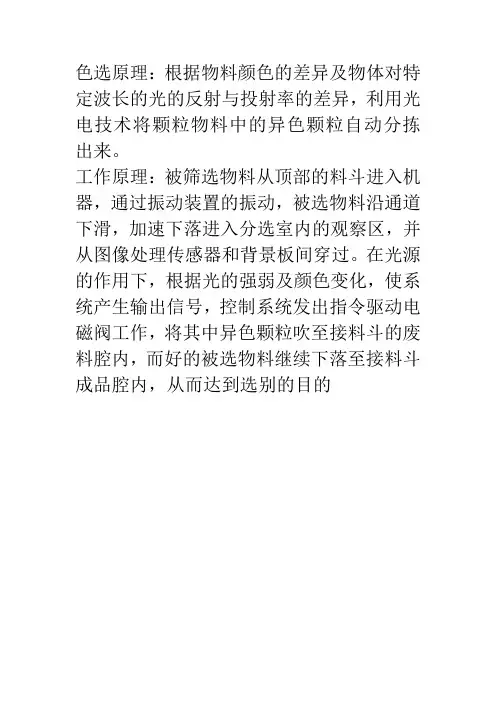

色选原理：根据物料颜色的差异及物体对特定波长的光的反射与投射率的差异，利用光电技术将颗粒物料中的异色颗粒自动分拣出来。

工作原理：被筛选物料从顶部的料斗进入机器，通过振动装置的振动，被选物料沿通道下滑，加速下落进入分选室内的观察区，并从图像处理传感器和背景板间穿过。

在光源的作用下，根据光的强弱及颜色变化，使系统产生输出信号，控制系统发出指令驱动电磁阀工作，将其中异色颗粒吹至接料斗的废料腔内，而好的被选物料继续下落至接料斗成品腔内，从而达到选别的目的。

色选机的工作原理色选机是一种广泛应用于农业、食品加工和其他行业的设备，其主要功能是通过光谱分析和图像处理技术，将不符合要求的物体从物料流中分离出来。

色选机可以高效地去除杂质、异物和次品，提高生产效率和质量，减少人工成本。

色选机的工作原理基于光学原理和电子技术。

下面将详细介绍色选机的工作流程和主要组成部分。

1. 物料进料：物料通过给定的输送系统或振动器进入色选机。

这些物料可以是粮食、蔬菜、水果、坚果、塑料颗粒等不同类型的物质。

2. 光源发射：色选机配备有一种或多种特定波长的光源，例如LED灯或氙气灯。

这些光源发射出的光经过滤波器或棱镜透过后，成为一束具有特定光谱的光线。

3. 物料衰减：物料在光线的照射下，会吸收、反射或透过不同波长的光线。

物料的性质和质量决定了其对不同波段光线的吸收程度。

4. 光谱分析：色选机通过相应的传感器将经过物料衰减后的光线进行接收和转换。

这些传感器可以是光电二极管、光电倍增管、CCD摄像头等。

传感器将光线转换为电信号，并传输到处理系统进行分析。

5. 图像处理：接收到传感器的电信号会被送到色选机内部的图像处理器。

图像处理器使用算法和模式识别技术，分析物料表面的缺陷、异物或杂质，并将这些信息与预设的标准进行比较。

6. 分选设备：根据图像处理的结果，色选机会通过空气喷射装置或其它分选装置将有问题的物料从物料流中分离出来。

这样可以确保只有符合要求的物料通过色选机，提高产品的质量和降低生产成本。

7. 输出物料：经过色选机分选后的物料将被发送到特殊的集料装置或其他设备中进一步处理或包装。

不符合要求的物料则被分选机剔除并收集起来。

色选机具有高效、快速、精确的优点，使其在农产品加工和其他行业中得到了广泛的应用。

通过光学原理和电子技术，色选机可以可靠地分辨出遗留在物料中的杂质，提高产品质量，减少人工成本和废料产生。

无论是粮食、蔬菜、水果还是塑料颗粒等物料，色选机都能够有效地提升生产线的效率和准确性。

色选机原理与结构色选机是一种用于分离杂质的设备，常用于食品加工、农业种植、矿石加工等行业。

其原理是基于光学技术，通过对物料颜色、形状、大小等特征的识别，将有缺陷或不合格的物料从正常物料中分离出来。

色选机的结构主要包括物料传输系统、光源系统、光学传感器和电子控制系统。

下面将以简单版的形式详细介绍色选机的原理与结构。

色选机的原理可以分为三个主要步骤：物料进料、图像采集和信号处理。

在物料进料阶段，要被分选的物料被送入色选机的传输系统中，这个系统通常包括一个传送带或振动盘等装置，用于将物料按照一定速度和规律传输到下一个步骤。

在图像采集阶段，物料通过光源系统照射，并产生出相应的反射光。

光源系统通常由高亮度的LED光源组成，可以提供足够的亮度和光谱，使物料的颜色特征能够被准确地识别。

接下来，光学传感器通过相机或线阵传感器等装置对物料进行扫描，采集物料的图像数据。

光学传感器对物料进行全面的扫描，确保能够获取到物料的所有特征信息。

在信号处理阶段，采集到的图像数据被传送到电子控制系统中进行处理。

电子控制系统通过算法对图像数据进行分析和比较，识别出物料的颜色、形状、大小等特征。

根据预先设定的标准，如果物料的特征符合要求，则保留在正常物料中；如果物料的特征不符合要求，则通过喷气装置或机械装置将其分离出去。

这样，色选机就能够实现对物料的分选和分类。

色选机的结构主要由以下几个部分组成：1.物料传输系统：用于将要被分选的物料按照一定的速度和规律传输到下一个步骤。

物料传输系统通常包括传送带、振动盘等。

2.光源系统：用于提供足够的亮度和光谱，使物料的颜色特征能够被准确地识别。

光源系统通常由高亮度的LED光源组成。

3.光学传感器：用于对物料进行扫描和采集图像数据。

光学传感器通常由相机或线阵传感器等装置组成，能够全面扫描物料，获取其所有的特征信息。

4.电子控制系统：用于对图像数据进行处理和分析，识别物料的特征。

电子控制系统通常由计算机和相应的算法组成，能够实现对物料的分类和分选。

矿石色选机工作原理
矿石色选机是一种通过对矿石进行色选，将其分离成不同品级和质量的设备。

其工作原理如下：
1. 矿石进料：矿石通过给料系统进入色选机的进料口，通常会经过预处理，例如破碎、研磨等，以便更好地进行色选。

2. 摄像系统：矿石在进入色选机后，会通过安装在设备上的摄像系统进行实时成像。

摄像系统可以采用不同类型的传感器，如彩色相机、高分辨率CCD相机等，以获取矿石的形状、大小、颜色等信息。

3. 光源系统：在摄像系统的指导下，色选机会使用光源系统来照亮矿石。

光源通常是可见光、红外光等，不同的光源可以帮助矿石在色选过程中展现不同的特征。

4. 信号处理：色选机会将从摄像系统中获取的图像信号传输至信号处理系统。

信号处理系统会对图像进行分析，识别出矿石的特征像素，并将这些信息传输给色选机的控制系统。

5. 色选决策：控制系统会根据预先设定好的色选标准，对矿石进行判断和分类。

根据不同颜色、形状、大小等特征，系统可以判定矿石的品级和质量。

6. 分选装置：色选机会根据控制系统的指令，通过分选装置将被识别出来的矿石分离出来。

分选装置通常采用气流、气囊、振动或机械装置等方式进行，以确保矿石的有效分离。

7. 产出物和副产物：经过色选机的处理，产出物会根据不同品级和质量被送入相应的出料管道或容器中。

同时，副产物（即未能达到要求的矿石）也会被分出。

通过这样的工作原理，矿石色选机能够对矿石进行高效、准确的分选，提高矿石的品质和产量，满足不同领域对矿石的不同需求。

小麦色选机工作原理
小麦色选机是一种利用光学原理进行粮食颜色分选的设备，其工作原理主要包括以下几个步骤：
1. 供料：将待选粮食通过进料口送入色选机的振动输送装置中，使之均匀地分布在选料区域。

2. 光源照射：色选机内部设有一个强光源，通常是LED光源，它会不断地照射在通过的粮食上。

3. 光谱分析：粮食通过光源的照射后，其中的某些成分会吸收特定波长的光线，而其他成分则会反射或透过光线。

色选机会利用光谱传感器来检测通过粮食的光谱，并将其转化为电信号。

4. 图像处理：色选机的图像处理系统会接收光谱传感器传来的电信号，并通过计算机算法对其进行分析和处理，以提取出粮食的颜色信息。

5. 颜色判别：基于颜色信息，色选机会根据设定的颜色阈值对粮食进行分类和筛选，将颜色不合格或异物混入的粮食分离出来。

6. 分选：根据判别结果，色选机会通过喷气装置或机械装置将不合格或异物混入的粮食从流动的物料中分离出来，保证最终出料口中的粮食为符合要求的小麦。

通过以上工作原理，小麦色选机能够高效、准确地分离出颜色不合格或异物混入的小麦，提高了小麦加工的品质和效率。

杂粮色选机工作原理
杂粮色选机的工作原理是利用光学理论和电子技术对杂粮进行分选。

其主要包括以下几个步骤：
1. 进料：将待分选的杂粮通过给料器送入机器内部。

2. 均匀分布：杂粮进入分选机内后，通过震动器或气流作用，使杂粮均匀分布在传感器的工作区域。

3. 感应传感器：传感器是杂粮色选机的核心部件之一，可以实时感应杂粮的颜色、形状、大小等特征，并将这些感应信息传输给处理器。

4. 处理器：处理器根据传感器所传输的信息，通过预设的智能算法进行图像识别和信号处理，将杂粮按照颜色、形状等特征进行分类。

5. 高压喷气：处理器判断后，将有问题的杂粮分出，并通过高压喷气系统将其喷出，以实现分选的目的。

6. 分选输出：经过分选和喷气处理后的优质杂粮会根据需要被分粒装置分出并输出，而不符合要求的杂质则被排除。

总体上，杂粮色选机主要依靠传感器感应、处理器识别和分选系统分离杂质，从而对杂粮进行高效、准确的分选。

这种工作原理可以大大提高杂粮的品质和产量，并减少人工分选的工作量。

色选机工作原理
色选机是一种利用光谱分析原理实现物体颜色选择的设备。

其工作原理主要包括光源发射、光学传感器检测和信号处理三个步骤。

首先，色选机通过光源发射一束光线，通常采用LED光源或氙灯等。

光源发射的光线具有不同的波长和强度，通过对物体表面射出的光线的照射，可以使物体的颜色得以展现。

其次，光学传感器是色选机的核心组件之一，它用于对反射或透过的光线进行检测。

光学传感器将物体表面反射（或透过）的光线接收回来，并将接收到的光线转换为电信号，通常使用光电二极管（photodiode）或光电三极管（phototransistor）等光敏元件实现。

最后，接收到的电信号通过信号处理模块进行处理。

信号处理模块通常包括放大、滤波、增益控制、AD转换等步骤，以获取更加精确的光谱信息。

经过信号处理后，色选机可以根据事先设置好的颜色阈值或光谱特征进行判断和分类。

总的来说，色选机的工作原理可以简单概括为：通过光源发射光线照射物体，光学传感器接收反射（或透过）的光线并将其转换为电信号，信号处理模块对电信号进行处理和判断，从而实现物体颜色的选择和分类。
