第六章 型煤生产工艺

《全国造气技通讯》年第2期第期木20巧总 1 36型煤生户问题及处理措拖马大江韦海云（柳州化工股份有限公司545002）o 刖占柳化公司的型煤生产和使用经过十几年的发展和改进，直到20 12年，型煤的产量和质量才真正得到根本的提高，生产转入稳定，型煤质量、造气煤耗由原来的落后水平进入到全国先进水平行列。

下面就对生产中碰到的问题及处理过程做一蚱1生产流程及说明型煤的生产可以分为配煤、输送、沤制、挤压、烘干五个主要工序，其工艺流程如下图1所示：大块煤图1型煤生产工艺流程示意图流程说明：配制好的原料粉煤经过筛分，筛去大块煤或煤矸石，粒度小于30n皿的煤进到粉碎机进行粉碎，得到粒度小于2 mm的粉煤被送到双轴螺旋搅拌机（双搅），同粘结剂溶液在此搅拌混合，然后用电动抓斗抓到沤制池存放待用。

再用电动抓斗将存放一定时间的沤制煤抓到沤制煤平台，通过给料机、皮带输送至单轴搅拌机（单搅）再次搅拌并调节水分，二次搅拌后进入挤压机挤压成型，挤压型煤经皮带送至烘干炉进行十燥，干燥后的型煤经筛分出细粉后被送至煤仓给造气炉制气。

2主要生产问题及处理2彐配煤工序在2009年之前，除了对固定碳和硫等煤的主要成分有指标要求外，对煤的其它性质如粘性、弹性、热稳定性等都没有要求，因此不进行任何配煤，有什么煤就用什么煤。

但在型煤生产中发现，全用贵州煤，型煤强度普遍偏低，含粉率高；而全用湖南耒阳煤，型煤强度高，但因煤粘性太大，型煤挤压困难，产量低，目、气化炉容易熄火，煤棒烧不透，煤耗高等。

2009年6月份左右，我们开始用两种煤搭配使用。

当时关注的主要是型煤的制作质量和含硫量，在贵州煤屮加了20％以上的湖南耒阳煤，型煤的强度会明显提高，但超过70％时就会出现挤压困难的情况，所以贵州煤与湖南煤的比例在3：1、1：3之间，用得最多的是]：1，这样型煤的制作质量有较提高，抗压强度基本能稳定在80％（400N）以匕含粉率人幅下降，由原来的25％下降到巧％左右。

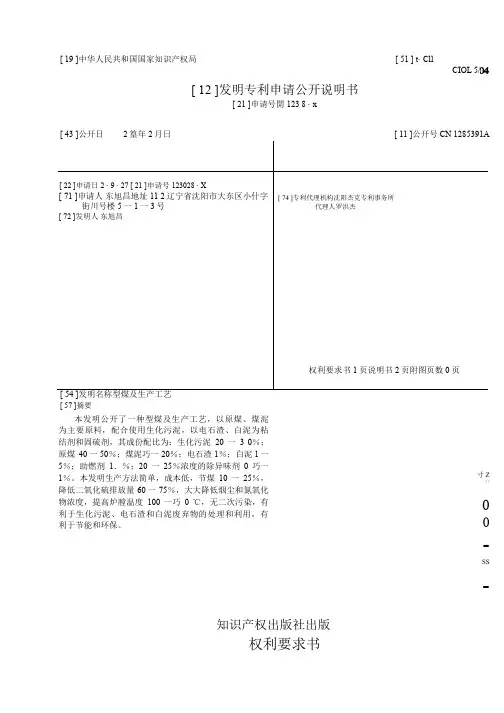

[ 19 ]中华人民共和国国家知识产权局[ 51 ] t· CllCIOL 5/[ 12 ]发明专利申请公开说明书[ 21 ]申请号開123 8 · x[ 57 ]摘要本发明公开了一种型煤及生产工艺，以原煤、煤泥为主要原料，配合使用生化污泥，以电石渣、白泥为粘结剂和固硫剂，其成份配比为：生化污泥20一 3 0％；原煤40一50％；煤泥巧一20％；电石渣1％；白泥1一5％；助燃剂1．％；20一25％浓度的除异味剂0巧一1％。

本发明生产方法简单，成本低，节煤10一25％，降低二氧化硫排放量60一75％，大大降低烟尘和氮氧化物浓度，提高炉膛温度100一巧0 ℃，无二次污染，有利于生化污泥、电石渣和白泥废弃物的处理和利用，有利于节能和环保。

寸 Z寸《0 0 -SS -知识产权出版社出版权利要求书1、一种型煤及生产工艺，由生化污泥、原煤、煤泥、电石渣、白泥、助燃剂、除异味剂组成，其特征是：其成紛配比为：（重量比）生化污泥20一30％；原煤40一50％；煤泥15一20％；电石渣1一4％白泥1一5％；助燃剂1一4％；20一25％浓度的除异味剂0．5一1％。

2、一种型煤及生产工艺，其特征是：其生产工艺为：（1）、取生化污泥和电石渣，经风化脱水后，使其含水率为 15％；（2）、按比例与按比例的原煤、煤泥、白泥混合，加入混料机，混合均匀，形成原种煤；（1）、将配制好的助燃剂加入适量水，再按比例加到原种煤中，搅拌均匀：（2）、将配制好的除异味剂加入适量水，使其浓度达到20一25％，再按比例加到原种煤中，搅拌均匀：（5）、将混合物在模具中挤压成型，形成型煤。

1、根据权利要求1所述的一种型煤及生产工艺，其特征是：助燃剂的成份配比为：（重量比）硝酸钠30％；高锰酸钾3一10％；氯化钠1一4％；余量为水。

2、根据权利要求1所述的。

种型煤及生产工艺，其特征是：除异味剂的成份配比为：（重量比）抗坏血酸1％；硫酸亚铁25％；水74％。

清洁型煤生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**清洁型煤生产工艺流程**一、原料准备阶段。

清洁型煤的生产首先需要进行充分的原料准备。

型煤加工生产工艺型煤的加工生产一直都是人们关注的热点之一，那么，型煤加工生产工艺是什么呢？型煤的生产方法可分为粘结剂成型和无粘结剂成型两大类。

粘结剂成型是研究时间最长、应用最广的成型方法。

这种方法主要用于无烟煤、烟煤和年老褐煤的成型。

目前，世界上绝大多数型煤厂都采用粘结剂成型的方法生产型煤。

型煤生产的工艺流程：由上图可以看出，原煤经过筛分、破碎成一定粒径的颗粒，由带式输送机送到料仓；之后送到混捏机内，加粘结剂混捏；然后进入对辊成型机内压制成型；再经过带式输送机到连续式型煤烘干炉中进行烘干。

这样就得到了具有一定轻度及理化性能、可以满足不同工业及民用需要的型煤。

压出好的型煤选择好的粘结剂也很重要，粘结剂成型实际上是将粘结剂与煤炭颗粒均匀搅拌，然后利用型模加压成型，再经过适当的后处理，最后获得符合要求的型煤。

粘结剂成型的基本流程图如图所示：有些粘结剂需要加入的量比较大，这样会降低型煤的固定碳含量，尤其是使用石灰、水泥、粘土之类无机物更为明显；—般说来粘结剂价格比粉煤贵，虽然使用的数量较少，但也要增加型煤成本；型煤粘结剂本身需要处理，要双轴搅拌机及轮碾机共同作用将型煤粘结剂与粉煤均匀混合，质量好的型煤烘干机能有效提高型煤球团后期的固结，有效提高型煤的质量。

型煤加工成型看似简单，但要真正制造出合格的、满足工业生产需求的型煤却绝非易事。

首先，要有性能可靠的生产设备做保证，洛阳亚联重型机械设计的型煤生产线较好地满足了这一要求，各主要生产设备的生产能力匹配、中间贮料环节安排得当、物流通畅，达到了连续生产的目的。

中国是世界上最大的煤炭生产国和消费国，一次能源消费结构中，煤炭占76．1％，煤炭用于燃料的部分占总产量的90％以上，其中发电占28．6％，工业锅炉、窑炉占40％，民用燃料占18．9％。

这种以煤为主的能源结构，在今后相当长的时间内仍不会改变。

因此，型煤加工生产前景十分可观。

型煤生产工艺、设备及操作参数(2010-09-03 15:14:36)转载▼标签：杂谈1 型煤生产工艺、设备及操作参数引言中国是世界上最大的煤炭生产国和消费国，一次能源消费结构中，煤炭占76．1％，煤炭用于燃料的部分占总产量的90％以上，其中发电占28．6％，工业锅炉、窑炉占40％，民用燃料占18．9％。

这种以煤为主的能源结构，在今后相当长的时间内仍不会改变。

由于直接燃煤每年排放到大气中的烟尘及二氧化硫量分别为l314万t及l622万t。

因此，我国大气污染主要是燃煤引起的煤烟型污染。

1995年中国环境状况公报指出，据87个城市对大气中总悬浮微粒的监测，45个城市年日均值超过国家二级标准，占监测城市数的51．7％。

据88个城市对二氧化硫的监测，超过年日均值国家二级标准的城市48个，占监测城市数的54．4％。

当前，污染物排放总量不断增加，污染范围继续扩大，环境恶化趋势仍在加剧，一些地方环境污染和生态破坏已经成为制约经济发展、影响社会稳定和威胁人民健康的重要因素。

在中国，控制煤烟型污染，改善大气环境质量，最现实可行的办法是发展洁净煤技术。

型煤技术则是投资少、见效快、符合中国国情的洁净煤技术之一。

1995年8月29日公布的《中华人民共和国大气污染防治法》明文规定，“要推广型煤的生产和使用”，“对市区内的民用炉灶，限期实现燃用固硫型煤或其他清洁燃料，逐步替代直接燃用原煤。

”因此，型煤的开发及生产技术日益得到加强及推广。

实践证明，燃用锅炉型煤可提高锅炉热效率，节煤率约20％，烟尘排放量可减少90％以上，固硫率约50％，及苯并(a)芘减少约50％以上，使环境质量有明显的改善。

随着采煤机械化程度的不断提高，粉煤占原煤总产量的比例已高达60％以上。

中国目前的小化肥厂及供燃料气的煤气发生炉均需要块煤作燃料，故块煤的供需矛盾日益加剧。

为了充分利用粉煤资源，气化型煤的开发与生产受到了用户的普遍欢迎。

实践证明，气化型煤可获得与块煤相当的产气量及气体组成，且操作稳定，技术可行，可代替块煤用于煤气发生炉中。

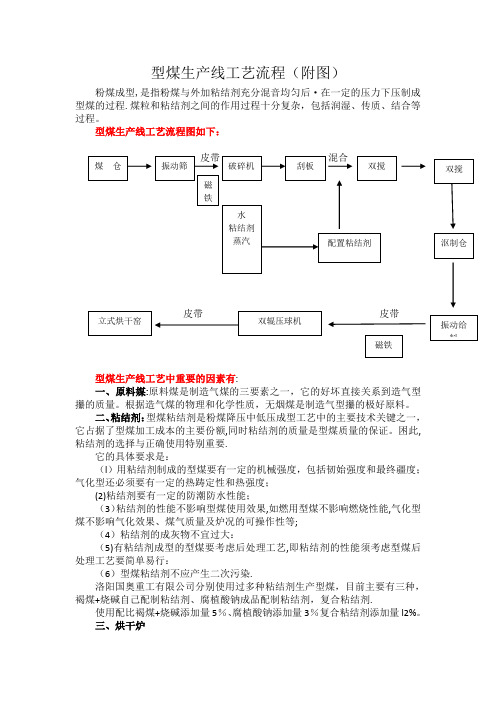

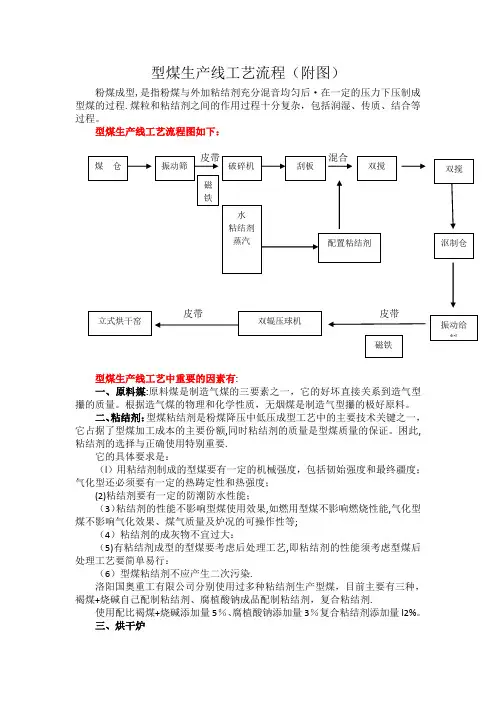

型煤生产线工艺流程（附图）粉煤成型,是指粉煤与外加粘结剂充分混音均匀后·在一定的压力下压制成型煤的过程.煤粒和粘结剂之间的作用过程十分复杂，包括润湿、传质、结合等过程。

型煤生产线工艺流程图如下：皮带型煤生产线工艺中重要的因素有:一、原料媒:原料煤是制造气煤的三要素之一，它的好坏直接关系到造气型攥的质量。

根据造气煤的物理和化学性质，无烟煤是制造气型攥的极好原料。

二、粘结剂：型煤粘结剂是粉煤降压中低压成型工艺中的主要技术关键之一，它占据了型煤加工成本的主要份额,同时粘结剂的质量是型煤质量的保证。

困此,粘结剂的选择与正确使用特别重要.它的具体要求是：（l ）用粘结剂制成的型煤要有一定的机械强度，包括韧始强度和最终疆度；气化型还必须要有一定的热踌定性和热强度；(2)粘结剂要有一定的防潮防水性能；（3）粘结剂的性能不影响型煤使用效果,如燃用型煤不影响燃烧性能,气化型煤不影响气化效果、煤气质量及炉况的可操作性等;（4）粘结剂的成灰物不宜过大：（5)有粘结剂成型的型煤要考虑后处理工艺,即粘结剂的性能须考虑型煤后处理工艺要简单易行：（6）型煤粘结剂不应产生二次污染.洛阳国奥重工有限公司分别使用过多种粘结剂生产型煤，目前主要有三种，褐煤+烧碱自己配制粘结剂、腐植酸钠成品配制粘结剂，复合粘结剂.使用配比褐煤+烧碱添加量5％、腐植酸钠添加量3％复合粘结剂添加量l2%。

三、烘干炉型煤的烘干也是生产型煤的重要环节，绝不能忽视，它直接关系到型煤产品的质量和数量。

辊压成型后的型煤到成品有两种方式，即免烘干和烘干形式,前者需进行养护或凉晾干,这就需要时间，由于成型后不能很快烘干,既影响型煤强度及质量，又影响产量，用这种方法很难满足生产.鉴于这种情况,大多数型煤厂采取上烘干设备，虽然一次投资较大．但产量高可达到设计能力，并提高产品质量。

型煤干燥时对干燥设备的要求：(1）操作稳定，连续运行；（2)温度调节方便：（3）汗燥时间调节方便;（4)热能利用率高燃料消耗少动力消耗少;（5) 安全可靠、维护方便。

型煤制备的步骤
型煤是一种以煤炭为原料制备的人工燃料。

它具有高热值、低灰分和低硫含量的特点，是燃煤锅炉的理想燃料之一。

下面将介绍一下以型煤制备的步骤。

型煤的制备需要选择适合的煤种作为原料。

优质的无烟煤是制备型煤的首选，因为它具有高热值、低灰分和低硫含量的特点，可以保证型煤的燃烧效果。

选择合适的煤炭破碎设备将煤炭破碎成适当的颗粒大小。

破碎后的煤炭颗粒应该均匀一致，以便后续的混合和成型过程。

然后，将破碎后的煤炭与适量的粘结剂进行混合。

粘结剂的选择要考虑其与煤炭的相容性以及对成品型煤的影响。

常见的粘结剂有煤焦油、石油焦油和树脂等。

接下来，将混合后的煤炭和粘结剂送入型煤成型机进行成型。

型煤成型机可以将混合物压缩成各种形状的型煤，如圆柱形、方块形等。

成型后的型煤密度较高，能够提高燃烧效率。

成型后的型煤需要进行一定的固化处理，以增加其强度和稳定性。

一般采用烘干和煅烧的方法进行固化。

烘干可以去除型煤中的水分，而煅烧可以使型煤中的粘结剂发生化学反应，提高型煤的强度和稳定性。

对成型和固化后的型煤进行质量检验。

常见的质量指标包括热值、灰分、硫含量等。

质量检验合格的型煤可以进行包装和销售。

以型煤制备的步骤包括原料选择、煤炭破碎、混合和成型、固化处理以及质量检验等。

通过严格控制每个步骤的工艺参数和质量指标，可以生产出高质量的型煤，满足不同用户的需求。

型煤作为一种环保高效的燃料，将在能源领域发挥重要作用。
