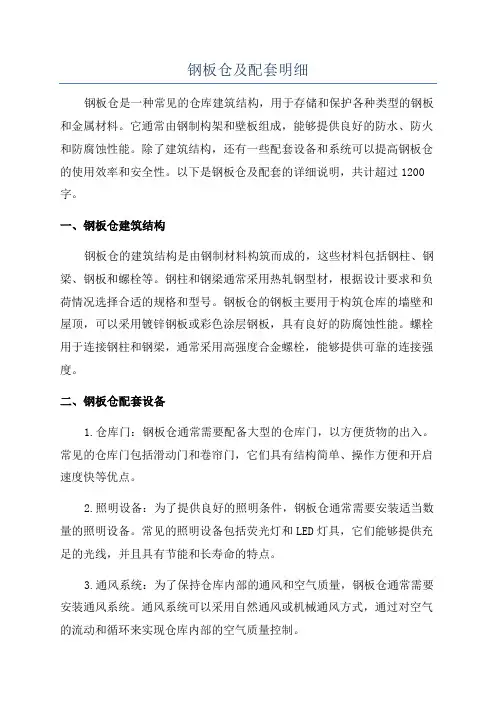

钢板仓及配套明细钢板仓是一种常见的仓库建筑结构，用于存储和保护各种类型的钢板和金属材料。
它通常由钢制构架和壁板组成，能够提供良好的防水、防火和防腐蚀性能。
除了建筑结构，还有一些配套设备和系统可以提高钢板仓的使用效率和安全性。
以下是钢板仓及配套的详细说明，共计超过1200字。
一、钢板仓建筑结构钢板仓的建筑结构是由钢制材料构筑而成的，这些材料包括钢柱、钢梁、钢板和螺栓等。
钢柱和钢梁通常采用热轧钢型材，根据设计要求和负荷情况选择合适的规格和型号。
钢板仓的钢板主要用于构筑仓库的墙壁和屋顶，可以采用镀锌钢板或彩色涂层钢板，具有良好的防腐蚀性能。
螺栓用于连接钢柱和钢梁，通常采用高强度合金螺栓，能够提供可靠的连接强度。
二、钢板仓配套设备1.仓库门：钢板仓通常需要配备大型的仓库门，以方便货物的出入。
常见的仓库门包括滑动门和卷帘门，它们具有结构简单、操作方便和开启速度快等优点。
2.照明设备：为了提供良好的照明条件，钢板仓通常需要安装适当数量的照明设备。
常见的照明设备包括荧光灯和LED灯具，它们能够提供充足的光线，并且具有节能和长寿命的特点。
3.通风系统：为了保持仓库内部的通风和空气质量，钢板仓通常需要安装通风系统。
通风系统可以采用自然通风或机械通风方式，通过对空气的流动和循环来实现仓库内部的空气质量控制。
4.灭火系统：考虑到仓库内部可能存在的火灾风险，钢板仓通常需要配备合适的灭火系统。
常见的灭火系统包括自动喷水系统、泡沫灭火系统和气体灭火系统等，它们能够迅速有效地扑灭火灾。
5.监控系统：为了保障仓库的安全性，钢板仓通常需要安装监控系统。
监控系统包括视频监控、入侵报警和环境监测等设备，能够实时监测仓库的情况，保障货物的安全和仓库的正常运营。
6.传输设备：钢板仓里的货物通常需要使用传输设备进行装卸和搬运。
常见的传输设备包括叉车、起重机和输送带等，它们能够提高货物的装卸效率和减少劳动强度。
7.温湿度控制系统：为了保持仓库内部的适宜气候条件，钢板仓通常需要安装温湿度控制系统。

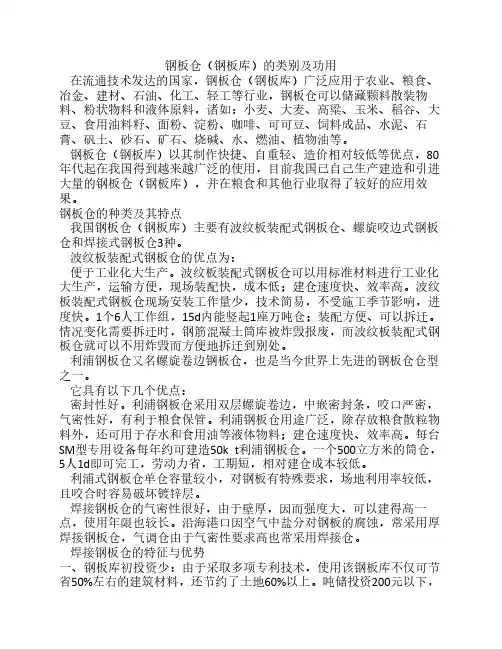

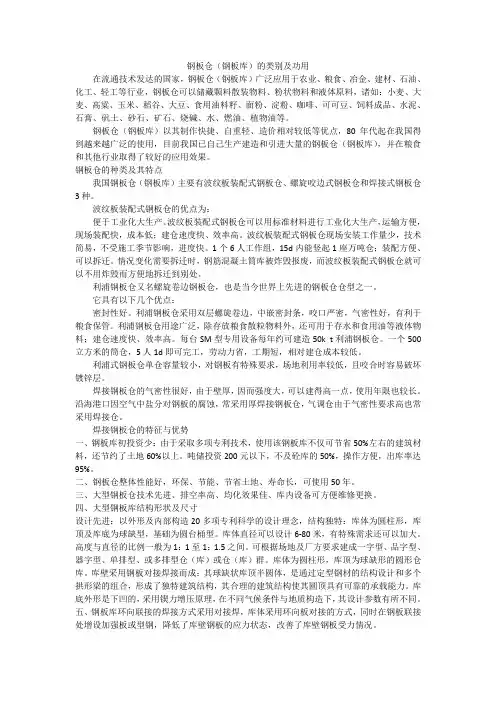

钢板仓（钢板库）的类别及功用在流通技术发达的国家，钢板仓（钢板库）广泛应用于农业、粮食、冶金、建材、石油、化工、轻工等行业，钢板仓可以储藏颗料散装物料、粉状物料和液体原料，诸如：小麦、大麦、高粱、玉米、稻谷、大豆、食用油料籽、面粉、淀粉、咖啡、可可豆、饲料成品、水泥、石膏、矾土、砂石、矿石、烧碱、水、燃油、植物油等。
钢板仓（钢板库）以其制作快捷、自重轻、造价相对较低等优点，80年代起在我国得到越来越广泛的使用，目前我国已自己生产建造和引进大量的钢板仓（钢板库），并在粮食和其他行业取得了较好的应用效果。
钢板仓的种类及其特点我国钢板仓（钢板库）主要有波纹板装配式钢板仓、螺旋咬边式钢板仓和焊接式钢板仓3种。
波纹板装配式钢板仓的优点为：便于工业化大生产。
波纹板装配式钢板仓可以用标准材料进行工业化大生产，运输方便，现场装配快，成本低；建仓速度快、效率高。
波纹板装配式钢板仓现场安装工作量少，技术简易，不受施工季节影响，进度快。
1个6人工作组，15d内能竖起1座万吨仓；装配方便、可以拆迁。
情况变化需要拆迁时，钢筋混凝土筒库被炸毁报废，而波纹板装配式钢板仓就可以不用炸毁而方便地拆迁到别处。
利浦钢板仓又名螺旋卷边钢板仓，也是当今世界上先进的钢板仓仓型之一。
它具有以下几个优点：密封性好。
利浦钢板仓采用双层螺旋卷边，中嵌密封条，咬口严密，气密性好，有利于粮食保管。
利浦钢板仓用途广泛，除存放粮食散粒物料外，还可用于存水和食用油等液体物料；建仓速度快、效率高。
每台SM型专用设备每年约可建造50k t利浦钢板仓。
一个500立方米的筒仓，5人1d即可完工，劳动力省，工期短，相对建仓成本较低。
利浦式钢板仓单仓容量较小，对钢板有特殊要求，场地利用率较低，且咬合时容易破坏镀锌层。
焊接钢板仓的气密性很好，由于壁厚，因而强度大，可以建得高一点，使用年限也较长。
沿海港口因空气中盐分对钢板的腐蚀，常采用厚焊接钢板仓，气调仓由于气密性要求高也常采用焊接仓。

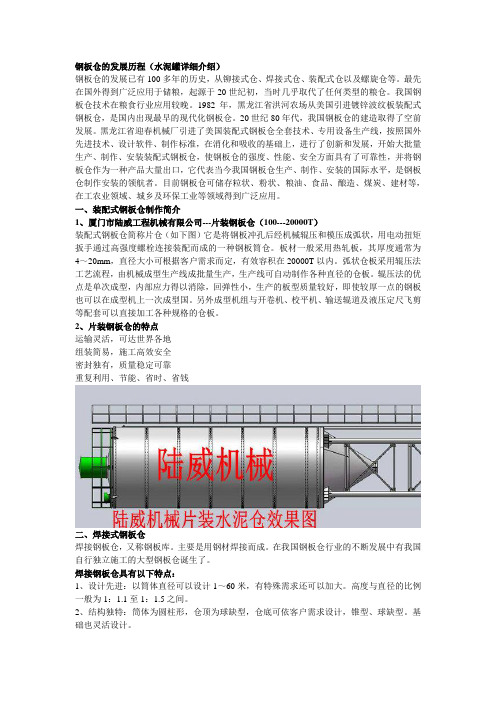

钢板仓的发展历程（水泥罐详细介绍）钢板仓的发展已有100多年的历史，从铆接式仓、焊接式仓、装配式仓以及螺旋仓等。
最先在国外得到广泛应用于储粮，起源于20世纪初，当时几乎取代了任何类型的粮仓。
我国钢板仓技术在粮食行业应用较晚。
1982年，黑龙江省洪河农场从美国引进镀锌波纹板装配式钢板仓，是国内出现最早的现代化钢板仓。
20世纪80年代，我国钢板仓的建造取得了空前发展。
黑龙江省迎春机械厂引进了美国装配式钢板仓全套技术、专用设备生产线，按照国外先进技术、设计软件、制作标准，在消化和吸收的基础上，进行了创新和发展，开始大批量生产、制作、安装装配式钢板仓，使钢板仓的强度、性能、安全方面具有了可靠性，并将钢板仓作为一种产品大量出口，它代表当今我国钢板仓生产、制作、安装的国际水平，是钢板仓制作安装的领航者。
目前钢板仓可储存粒状、粉状、粮油、食品、酿造、煤炭、建材等，在工农业领域、城乡及环保工业等领域得到广泛应用。
一、装配式钢板仓制作简介1、厦门市陆威工程机械有限公司---片装钢板仓（100---20000T）装配式钢板仓简称片仓（如下图）它是将钢板冲孔后经机械辊压和模压成弧状，用电动扭矩扳手通过高强度螺栓连接装配而成的一种钢板筒仓。
板材一般采用热轧板，其厚度通常为4～20mm，直径大小可根据客户需求而定，有效容积在20000T以内。
弧状仓板采用辊压法工艺流程，由机械成型生产线成批量生产，生产线可自动制作各种直径的仓板。
辊压法的优点是单次成型，内部应力得以消除，回弹性小，生产的板型质量较好，即使较厚一点的钢板也可以在成型机上一次成型国。
另外成型机组与开卷机、校平机、输送辊道及液压定尺飞剪等配套可以直接加工各种规格的仓板。
2、片装钢板仓的特点运输灵活，可达世界各地组装简易，施工高效安全密封独有，质量稳定可靠重复利用、节能、省时、省钱二、焊接式钢板仓焊接钢板仓，又称钢板库。
主要是用钢材焊接而成。
在我国钢板仓行业的不断发展中有我国自行独立施工的大型钢板仓诞生了。

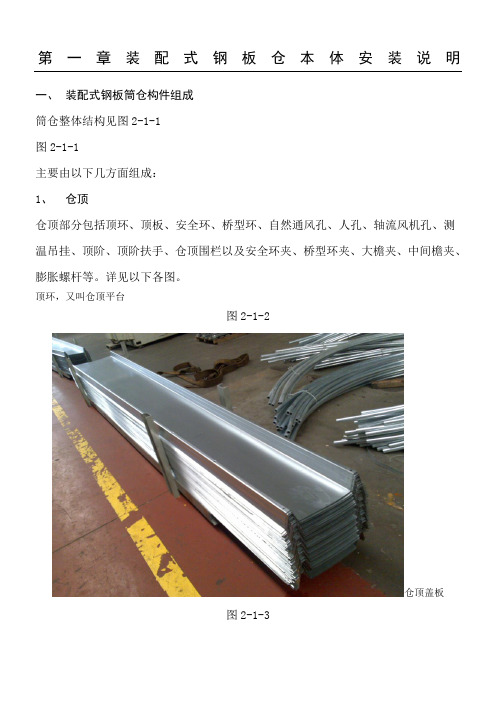

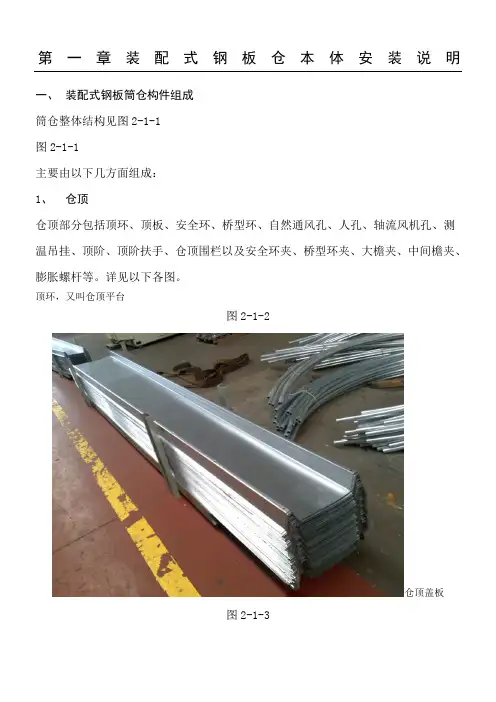

第一章装配式钢板仓本体安装说明一、装配式钢板筒仓构件组成筒仓整体结构见图2-1-1图2-1-1主要由以下几方面组成：1、仓顶仓顶部分包括顶环、顶板、安全环、桥型环、自然通风孔、人孔、轴流风机孔、测温吊挂、顶阶、顶阶扶手、仓顶围栏以及安全环夹、桥型环夹、大檐夹、中间檐夹、膨胀螺杆等。
详见以下各图。
顶环，又叫仓顶平台图2-1-2仓顶盖板图2-1-3安全环安全环夹图2-1-4桥型环夹图2-1-5通风弯头图2-1-6风帽测温帽图2-1-7人孔顶盖板图2-1-8仓顶爬梯水平杆仓顶扶梯立杆三角支撑块图2-1-9测温吊挂图2-1-10仓檐立杆组件图2-1-11中间檐夹图2-1-12大檐夹图2-1-13对于直径在60英尺（含60英尺）以上的筒仓，仓顶还增加檩条、檩条夹、椽子、下张环以及椽子间拉条等。
如图2-1-14所示椽子延伸端、环向连接板、椽子图2-1-142、侧板侧板包括标准侧板和门短侧板两种类型，对于标准侧板而言，其有效面积均为2858mm ×813mm；2.1厚度小于2.0mm（含2.0mm）的标准侧板长度为2934mm，两边为两排孔排布。
如图2-1-15所示图2-1-152.2厚度大于2.2mm（含2.2mm）的标准侧板长度为3010mm，两边为四排孔排布。
如图2-1-16所示图2-1-162.3与厚度小于2.0mm（含2.0mm）的侧板相配的门短侧板长度为2577mm，两边为两排孔排布。
如图2-1-17所示图2-1-172.4与厚度大于2.2mm（含2.2mm）的侧板相配的门短侧板长度为2615mm，两边为四排孔排布。
如图2-1-18所示图2-1-183、加强筋加强筋包括三种类型，其厚度和长度不同。
加强筋展开的宽度基本相同：为250、254、264mm。
加强筋成型如图2-1-19所示图2-1-193.1顶部加强筋，是位于筒仓最上端一层和二层侧板上，有一环顶加强筋和二环顶加强筋两种。
其中一环顶加强筋为短的，长度为727mm，只固定第一层侧板；二环顶加强筋为长的，长度为1540mm，固定一层和二层侧板。
钢板仓（钢板库）的类别及功用在流通技术发达的国家，钢板仓（钢板库）广泛应用于农业、粮食、冶金、建材、石油、化工、轻工等行业，钢板仓可以储藏颗料散装物料、粉状物料和液体原料，诸如：小麦、大麦、高粱、玉米、稻谷、大豆、食用油料籽、面粉、淀粉、咖啡、可可豆、饲料成品、水泥、石膏、矾土、砂石、矿石、烧碱、水、燃油、植物油等。
钢板仓（钢板库）以其制作快捷、自重轻、造价相对较低等优点，80年代起在我国得到越来越广泛的使用，目前我国已自己生产建造和引进大量的钢板仓（钢板库），并在粮食和其他行业取得了较好的应用效果。
钢板仓的种类及其特点我国钢板仓（钢板库）主要有波纹板装配式钢板仓、螺旋咬边式钢板仓和焊接式钢板仓3种。
波纹板装配式钢板仓的优点为：便于工业化大生产。
波纹板装配式钢板仓可以用标准材料进行工业化大生产，运输方便，现场装配快，成本低；建仓速度快、效率高。
波纹板装配式钢板仓现场安装工作量少，技术简易，不受施工季节影响，进度快。
1个6人工作组，15d内能竖起1座万吨仓；装配方便、可以拆迁。
情况变化需要拆迁时，钢筋混凝土筒库被炸毁报废，而波纹板装配式钢板仓就可以不用炸毁而方便地拆迁到别处。
利浦钢板仓又名螺旋卷边钢板仓，也是当今世界上先进的钢板仓仓型之一。
它具有以下几个优点：密封性好。
利浦钢板仓采用双层螺旋卷边，中嵌密封条，咬口严密，气密性好，有利于粮食保管。
利浦钢板仓用途广泛，除存放粮食散粒物料外，还可用于存水和食用油等液体物料；建仓速度快、效率高。
每台SM型专用设备每年约可建造50k t利浦钢板仓。
一个500立方米的筒仓，5人1d即可完工，劳动力省，工期短，相对建仓成本较低。
利浦式钢板仓单仓容量较小，对钢板有特殊要求，场地利用率较低，且咬合时容易破坏镀锌层。
焊接钢板仓的气密性很好，由于壁厚，因而强度大，可以建得高一点，使用年限也较长。
沿海港口因空气中盐分对钢板的腐蚀，常采用厚焊接钢板仓，气调仓由于气密性要求高也常采用焊接仓。

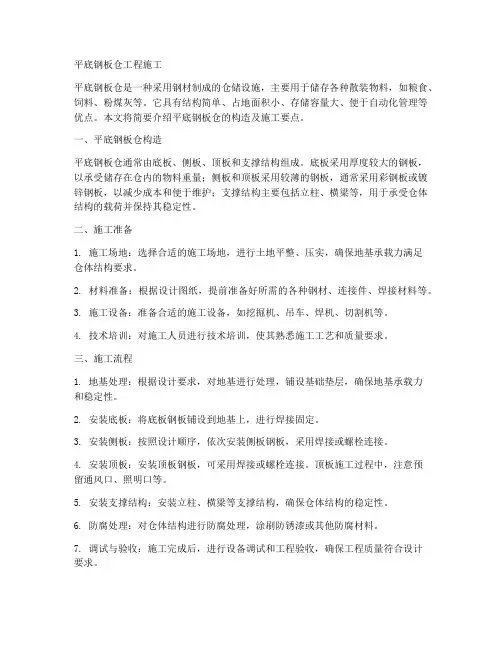

平底钢板仓工程施工平底钢板仓是一种采用钢材制成的仓储设施，主要用于储存各种散装物料，如粮食、饲料、粉煤灰等。
它具有结构简单、占地面积小、存储容量大、便于自动化管理等优点。
本文将简要介绍平底钢板仓的构造及施工要点。
一、平底钢板仓构造平底钢板仓通常由底板、侧板、顶板和支撑结构组成。
底板采用厚度较大的钢板，以承受储存在仓内的物料重量；侧板和顶板采用较薄的钢板，通常采用彩钢板或镀锌钢板，以减少成本和便于维护；支撑结构主要包括立柱、横梁等，用于承受仓体结构的载荷并保持其稳定性。
二、施工准备1. 施工场地：选择合适的施工场地，进行土地平整、压实，确保地基承载力满足仓体结构要求。
2. 材料准备：根据设计图纸，提前准备好所需的各种钢材、连接件、焊接材料等。
3. 施工设备：准备合适的施工设备，如挖掘机、吊车、焊机、切割机等。
4. 技术培训：对施工人员进行技术培训，使其熟悉施工工艺和质量要求。
三、施工流程1. 地基处理：根据设计要求，对地基进行处理，铺设基础垫层，确保地基承载力和稳定性。
2. 安装底板：将底板钢板铺设到地基上，进行焊接固定。
3. 安装侧板：按照设计顺序，依次安装侧板钢板，采用焊接或螺栓连接。
4. 安装顶板：安装顶板钢板，可采用焊接或螺栓连接。
顶板施工过程中，注意预留通风口、照明口等。
5. 安装支撑结构：安装立柱、横梁等支撑结构，确保仓体结构的稳定性。
6. 防腐处理：对仓体结构进行防腐处理，涂刷防锈漆或其他防腐材料。
7. 调试与验收：施工完成后，进行设备调试和工程验收，确保工程质量符合设计要求。
四、施工注意事项1. 施工过程中，严格遵循设计图纸和施工规范，确保工程质量。
2. 焊接质量是关键环节，需采用合适的焊接工艺和措施，确保焊接牢固、美观。
3. 地基处理要充分，确保地基承载力和稳定性，防止仓体结构下沉或倾斜。
4. 防腐处理要到位，防止钢板仓在使用过程中出现锈蚀现象。
5. 施工过程中，加强安全管理，严格遵守安全规定，确保施工人员安全。

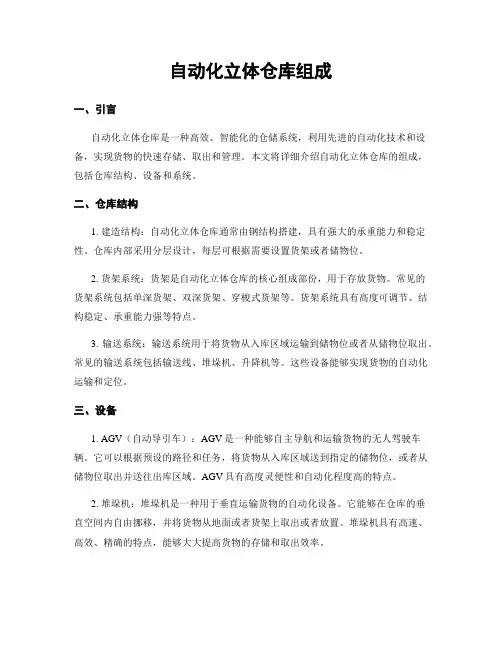

自动化立体仓库组成一、引言自动化立体仓库是一种高效、智能化的仓储系统，利用先进的自动化技术和设备，实现货物的快速存储、取出和管理。
本文将详细介绍自动化立体仓库的组成，包括仓库结构、设备和系统。
二、仓库结构1. 建造结构：自动化立体仓库通常由钢结构搭建，具有强大的承重能力和稳定性。
仓库内部采用分层设计，每层可根据需要设置货架或者储物位。
2. 货架系统：货架是自动化立体仓库的核心组成部份，用于存放货物。
常见的货架系统包括单深货架、双深货架、穿梭式货架等。
货架系统具有高度可调节、结构稳定、承重能力强等特点。
3. 输送系统：输送系统用于将货物从入库区域运输到储物位或者从储物位取出。
常见的输送系统包括输送线、堆垛机、升降机等。
这些设备能够实现货物的自动化运输和定位。
三、设备1. AGV（自动导引车）：AGV是一种能够自主导航和运输货物的无人驾驶车辆。
它可以根据预设的路径和任务，将货物从入库区域送到指定的储物位，或者从储物位取出并送往出库区域。
AGV具有高度灵便性和自动化程度高的特点。
2. 堆垛机：堆垛机是一种用于垂直运输货物的自动化设备。
它能够在仓库的垂直空间内自由挪移，并将货物从地面或者货架上取出或者放置。
堆垛机具有高速、高效、精确的特点，能够大大提高货物的存储和取出效率。
3. 输送线：输送线是一种用于水平运输货物的自动化设备。
它可以将货物从一个地点输送到另一个地点，实现货物的快速运输和分拣。
输送线系统通常由多段输送线组成，可以根据需要进行拓展和调整。
四、系统1. WMS（仓库管理系统）：WMS是自动化立体仓库的核心管理系统，用于实现对仓库内货物的全面管理和控制。
WMS可以监控货物的存储位置、数量、状态等信息，实现货物的智能化管理和调度。
2. WCS（仓库控制系统）：WCS是自动化立体仓库的控制系统，用于协调和控制仓库内各个设备的运行。
WCS可以根据货物的存储需求和取货任务，对AGV、堆垛机、输送线等设备进行调度和控制，实现仓库内货物的高效运转。
电厂钢板仓方案1. 背景电厂是能源生产的核心装置，经常需要大量的燃料储存。
为了有效储存煤炭、天然气等能源资源，钢板仓成为了电厂最常用的仓储设备之一。
本文将介绍电厂钢板仓的方案设计和应用。
2. 钢板仓的定义钢板仓是一种以钢板为主要结构材料的储煤仓。
它由多个钢板拼接而成，具有高强度、耐候性好、密封性强等特点。
钢板仓能够有效储存大量的煤炭，并且可以根据需要灵活扩展容量。
因此，在电厂中广泛使用钢板仓来解决燃料储存的需求。
3. 钢板仓的设计要点3.1 容量和尺寸钢板仓的容量和尺寸应该根据电厂的实际需求进行设计。
需要考虑电厂的燃料消耗量、燃料种类、仓储周期等因素。
同时，还需要将仓库的尺寸与现有场地进行匹配，确保仓库能够顺利地进行运输、装卸等操作。
3.2 结构设计钢板仓的结构设计主要包括仓壁、支撑结构、仓顶、仓底等部分。
仓壁需要具有足够的强度和稳定性，以承受煤炭等重物的储存压力。
支撑结构需要稳固可靠，能够有效支撑仓壁的重量。
仓顶和仓底需要严密封闭，防止煤炭的流失和外界的污染。
3.3 通风和除尘设计钢板仓内部的通风和除尘是重要的设计要点。
通风系统可以保持仓内的空气流通，减少积尘和潮湿，避免煤炭霉变和自燃等问题。
除尘系统可以减少煤炭颗粒的扬尘，保护环境和工人的健康。
3.4 安全防护设计钢板仓的安全防护设计是保证人员和设备安全的关键。
需要设置合适的防护栏、警示标识等安全设施，保证人员在仓库内的作业安全。
同时，还需要考虑防火、防爆等安全措施，避免事故的发生。
4. 钢板仓的应用案例4.1 某电厂煤炭储存方案某电厂使用钢板仓进行煤炭储存。
根据实际需求，设计了20个钢板仓，每个仓的容量为5000吨。
仓库采用了圆形结构，直径为30米，高度为15米。
仓壁采用了钢板加固，支撑结构采用了钢筋混凝土框架。
仓顶和仓底采用了密封设计，以防止煤炭流失和外界污染。
同时，还配备了通风和除尘系统，确保仓内空气清新。
4.2 某电厂天然气储存方案某电厂使用钢板仓进行天然气储存。
螺旋卷板仓构造原理
1；钢板仓在建造过程中，完全由专用设备施工，螺旋咬合钢板仓专用设备由承载机架、开卷机、弯折机和成型机组成，在卷制过程中，将495 mm宽的卷板送入成型机扎制成所需的几何形状，再通过折弯机弯折、咬口、仓体外壁咬制成一条五倍于材料厚度30mm-40mm宽的螺旋凸条，大大加强了仓体的承载能力，使钢板仓的整体强度、稳定性、抗震性优于其它池罐。
另外，利蒲仓采用的材料是防腐性能特别强的镀锌钢板，利浦钢板仓的仓体直径在5---21m以内选择，高度可在30m以下选用，这使得它的寿命也比其它池罐长。
2；现场施工，利蒲仓仓顶地面安装。
建造设备的成型、弯折线速度可以达到5m/分，不需要搭脚手架及其它辅助设施，因而工期极短。
另外，由于它能用双层弯折法将筒体内外两种不同的材料弯折、成型，可以较大幅度的降低用于化工、环保等行业储存腐蚀性强物料的工程造价。
如建造1500吨池罐仅需10-15天。
3；利蒲仓由于采用专用设备弯折、咬口，在工艺上能确保仓体任何部位的质量，所以它的密封是特别好的，如果存储粮食可满足杀虫，熏蒸的工艺要求，还有它依照储存固体和液体的物料性质和工艺要求，在多种材料中任意选择筒体材料，这使得它可以在粮食、建材、酿造等工业领域，城乡及工业污水净化领域以及农业领域广泛应用。
钢板仓由四大部分组成
1、基础部分、
2、钢板仓筒体部分、
3、均化出料系统、
4、配套设备等几部分。
一、基础部分，基础形式按照原来的建筑设计，像我们盖楼房一样，先做地勘，根据地勘报告情况来决定是否打桩，做何种桩基。
做到可以承载上面所有重量的地基，也就是地耐力达到承载符合要求。
钢板仓基础工程施工顺序：平整场地—测量放线—机械挖土外运土、人工挖土—人工清槽—垫层混凝土—基础周围砌砖代模板—底板抹找平砂浆—底板防水—底板防水保护层—钢板仓预埋安装—钢筋绑扎—钢筋接头机械连接—插柱墙钢筋—复合柱墙钢筋位置—底板混凝土浇灌。
据以上介绍看到钢板仓的基础和楼房建设没有什么差异，但是因为钢板仓的特殊结构是，整体对称的一个圆形柱体，只要完全保证物料出入库时的微动态，就可以保证安全使用。
所以由发明人精心研究出现了一种新型实用型专利，这种基础可以省掉一部分地基处理成本，但是必须完全均匀沉降，有一定的沉降值，组成沉降基础技术是大型钢板仓的行业技术方向。
钢板库库体倾斜以及钢板库爆库主要原因就是对沉降技术理解不透以及焊接工序方法和材料取用不当造成的，因而基础是钢板仓建造的关键。
二、钢板仓筒体部分
1、钢板仓构件组成：从上自下，设备平台，平台支柱，平台承载有除尘器，进料管等。
2、球缺形钢板仓顶，仓顶组成由网架结构，桁架结构，锥形结构等常见的几种形式，仓顶设置有安全护栏，过桥等设施、钢板仓钢结构桁架跨中起拱有设计要求按照要求设计。
3、钢板仓筒体钢构件包括：根据钢板库的筒体直径，库体高度，钢平台，钢旋转楼梯，钢栏杆，栈桥等。
主要有筒体立柱（槽钢、钢管）、环形筋（槽钢、T型钢）、钢板圆形筒体（Q235B-Q345B/C/D/E钢板）等组成。
重要的是设计和钢板材质必须符合规范和标准。
筒体在大学学科里是薄体钢结构专业。
三、均化出料系统
均化和出料是现在制作钢板仓过程的最为重要的部分，也是大家研究最多的地方。
先讲均化部分，均化罗茨风机的风通过管道进入仓体内，由电磁阀，闸板阀控制，进入到仓体内的气化管（有些采用的是充气箱，早先使用比较广泛。
现在开发使用的气化管也叫流化棒，流化棒工艺是由带钢冲出6mm的孔后卷制焊接成nd45或nd50的圆管，然后做镀锌防腐，缠绕钢管过滤布后加不锈钢波纹网，制作比较复杂），通过气化管的孔出来的气体使仓内的物料均化，然后输送到压力最低的区域减压仓内为均化室，均化室下面就是出料口，这样就完成均化过程。
现在各企业需求钢板仓多以5000吨到50000吨容积为主，5000万以下的钢板仓基础和仓体体制作基本成熟，均化出料系统通过几年来的业内研究人员大量研究，趋于完善，可以放心使用。
目前粉煤灰钢板库建的还是比较少，大型钢板仓公司技术经验成熟。
出料率先进的设计可以达到98％以上，我公司设计的钢板仓完全出料技术是目前最完善的出料方法。
出料口根据客户生产需求设计，出料量，由漏斗，闸板阀、流量阀，管道或斜槽输送到仓外，出料系统完成出料全部过程。
均化系统的设计和施工质量对整个钢板仓使用尤其重要，必须保证出料量和仓内物料不板结才能达到出料率。
四、钢板仓的配套设备
仓顶除尘器；在入料时大多是罐车使用高压空气输送粉煤灰到钢板仓仓体内，这样就会有气体夹带物料排出，为达到工作环境或环保要求，仓顶必须安装除尘器。
出料要配置提升机和小型散装仓；根据每天外运的量建造，钢板仓每次开机输送量大，存放到一个散装仓目的是外运时方便装车，散装仓装车方便运行成本更低。
输送到散装仓内就需要一台匹配的提
升机完成工作。
