粮食钢板筒仓设计规范3基本规定3 基本规定3.1 布置原则3.1.1 粮食钢板筒仓的平面及竖向布置应根据工艺、地形、工程地质及施工条件等，经技术经济比较后确定。
3.1.2 仓群宜选用单排或多排行列式平面布置(图3.1.2)。
图3. 1.2 仓群平面布置示意图1—工作塔；2—筒仓筒仓净间距应按以下原则确定：1 不应小于500mm；2 当采用独立基础时，还应满足基础设计的要求；3 落地式平底仓，应根据清仓设备所需距离确定。
3.1.3 筒仓与筒仓、筒仓与工作塔之间的地道应设置沉降缝。
3.1.4 筒仓与筒仓、筒仓与工作塔之间的栈桥，应考虑相邻构筑物由于地基变形引起的相对位移。
当满足本规范第5. 5. 3条要求时，相对水平位移值可按下式确定：△μ≥h/400(3. 1. 4)式中△μ——相对水平位移值；h——室外地面至仓壁顶的高度。
3.1.5 粮食钢板筒仓施工图设计文件中，应对首次装卸粮、沉降观测、水准基点及沉降观测点设置要求等予以说明，并应符合本规范附录A的规定。
3.2 结构选型3.2.1 粮食钢板筒仓结构(图3.2.1)可分为仓上建筑、仓顶、仓壁、仓底、仓下支承结构及基础六个基本部分。
图3. 2. 1 钢板筒仓结构组成示意1—仓上建筑；2—仓顶；3—仓壁；4—仓底；5—支承结构；6—基础3.2.2 仓上设置的工艺输送设备通道及操作检修平台宜采用敞开式钢结构。
当有特殊使用要求时，可采用封闭式。
3.2.3 粮食钢板筒仓仓顶宜采用带上、下环梁的正截锥仓顶，其结构型式应根据计算确定。
3.2.4 粮食钢板筒仓仓壁为波纹板、螺旋卷边板、肋型钢板时，应采用热镀锌或合金钢板。
3.2.5 粮食钢板筒仓可采用钢或钢筋混凝土仓底及仓下支承结构。
直径12m以下时，宜采用由柱或筒壁支承的架空式仓下支承结构及漏斗仓底；直径15m及以上时，宜采用落地式平底仓，地道式出料通道(图3.2.5)。
(a)锥斗仓底（b）落地筒仓平板仓底图3. 2. 5 钢板筒仓仓底示意4 荷载与荷载效应组合4.1 基本规定4.1.1 粮食钢板筒仓的结构设计，应计算以下荷载：1 永久荷载：结构自重、固定设备重、仓内吊挂电缆自重等；2 可变荷载：仓顶及仓上建筑活荷载、雪荷载、风荷载等；3 储粮荷载：储粮对筒仓的作用，储粮对仓内吊挂电缆的作用等；4 地震作用。
中华人民共和国国家标准粮食钢板筒仓设计规范Code for design of grain steel silosGB 50322-2001主编部门：国家粮食局批准部门：中华人民共和国建设部施行日期：2001年7月1日关于发布国家标准《粮食钢板筒仓设计规范》的通知根据我部“关于印发《2000至2001年度工程建设国家标准制订、修订计划》的通知”（建标[2001]87号）的要求，由国家粮食局会同有关部门共同修订的《粮食钢板筒仓设计规范》，经有关部门会审，批准为国家标准，编号为GB 50322-2001，自2001年7月1日起施行。
其中，3.1.6、4.1.4、4.2.1、4.3.2、4.4.2、5.1.2、5.2.2、5.5.3、6.4.2、7.3.1、8.1.2、8.6.1 为强制性条文，必须执行。
原行业标准《粮食钢板筒仓设计规范》同时废止。
本规范由国家粮食局负责管理，郑州粮食食品工程建筑设计院负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年六月十三日前言本规范根据国家建设部建标[2001]87号文编制。
本规范分8章和5个附录，包括：总则、术语、一般规定、荷载及荷载效应组合、结构设计、构造、工艺设计、电气及配套设施等内容。
本规范中强制性条款在正文中用黑体字表示，包括：3.1.6、4.1.4、4.2.1、4.3.2、4.4.2、5.1.2、5.2.2、5.5.3、6.4.2、7.3.1、8.1.2、8.6.1。
本规范系首次编制，有些条款还待进一步补充、完善。
请各单位在执行过程中，结合工程实践与科学研究，认真总结经验，注意积累资料，并将有关意见和资料寄交编制组。
本规范由郑州粮油食品工程建筑设计院负责具体解释，通信地址：郑州市嵩山南路140号，邮编：450052。
本规范主编单位、参编单位和主要起草人：主编单位：郑州粮油食品工程建筑设计院参编单位：原国家粮食储备局北京科学研究设计院原国家粮食储备局郑州科学研究设计院中谷粮油集团北京煤炭设计研究院长沙冶金设计研究院北京粮油集团主要起草人：袁海龙杨世忠朱同顺李建萍郭呈周崔元瑞归衡石王刚郝卫洪宋春燕兰勇吴强李江华杜月萍王守德张振镕1 总则1.0.1 为在粮食钢板筒仓设计中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理，制定本规范。
粮油储藏技术规范1 范围本标准适用于我国所有开展粮油储存业务的企业。
本标准确立了粮油储藏的一般技术原理、基本储藏技术要求和有害生物控制的一般性原则。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 8946 塑料编织袋GB 17440 粮食加工、储运系统粉尘防爆安全规程GB50320 粮食平房仓设计规范GB50322 粮食钢板筒仓设计规范GB/T 4789.15 食品卫生微生物学检验霉菌和酵母计数GB/T 4789.2 食品卫生微生物学检验菌落总数测定GB/T 5520 粮食油料检验种子发芽试验GB/T 18835谷物冷却机GB/T 20569 稻谷储存品质判定规则GB/T 20570 玉米储存品质判定规则GB/T 20571 小麦储存品质判定规则LS 1206 粮食仓库安全操作规程LS/T 1201 磷化氢环流熏蒸技术规程LS/T 1202 储粮机械通风技术规程LS/T 1203 粮情测控系统LS/T 1204 谷物冷却机低温储粮技术规程LS/TXXXX 储粮化学药剂管理和使用规范3 术语和定义下列术语和定义适用于本标准3.1粮油grain and oils各种谷物、豆类、油料以及它们的加工产品（如大米、面粉、油脂等）的总称。
3.2储粮有害生物stored grain pest危害储藏粮油的脊椎动物(鼠类和鸟类)、无脊椎动物(储粮害虫、螨类)和微生物。
3.3安全水分safe moisture content储藏过程所经历的最高粮温条件下，粮堆平衡相对湿度为65％时所对应的的粮食（油料）水分。
3.4半安全水分semi-safe moisture储藏过程所经历的最高粮温条件下，粮堆平衡相对湿度在65％～75％时所对应的的粮食（油料）水分。

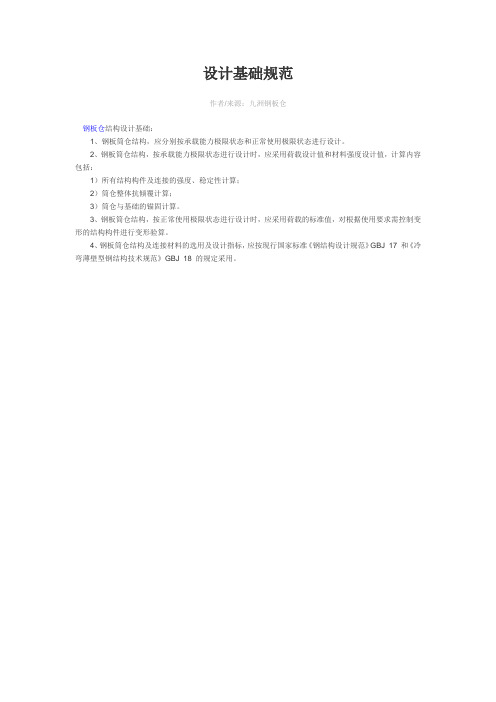

设计基础规范
作者/来源：九洲钢板仓
钢板仓结构设计基础：
1、钢板筒仓结构，应分别按承载能力极限状态和正常使用极限状态进行设计。
2、钢板筒仓结构，按承载能力极限状态进行设计时，应采用荷载设计值和材料强度设计值，计算内容包括：
1）所有结构构件及连接的强度、稳定性计算；
2）筒仓整体抗倾覆计算；
3）筒仓与基础的锚固计算。
3、钢板筒仓结构，按正常使用极限状态进行设计时，应采用荷载的标准值，对根据使用要求需控制变形的结构构件进行变形验算。
4、钢板筒仓结构及连接材料的选用及设计指标，应按现行国家标准《钢结构设计规范》GBJ 17 和《冷弯薄壁型钢结构技术规范》GBJ 18 的规定采用。

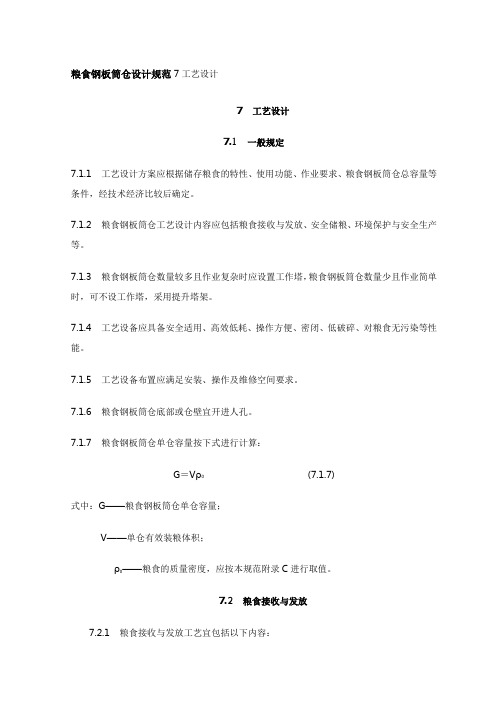

粮食钢板筒仓设计规范7工艺设计7 工艺设计7.1 一般规定7.1.1 工艺设计方案应根据储存粮食的特性、使用功能、作业要求、粮食钢板筒仓总容量等条件，经技术经济比较后确定。
7.1.2 粮食钢板筒仓工艺设计内容应包括粮食接收与发放、安全储粮、环境保护与安全生产等。
7.1.3 粮食钢板筒仓数量较多且作业复杂时应设置工作塔，粮食钢板筒仓数量少且作业简单时，可不设工作塔，采用提升塔架。
7.1.4 工艺设备应具备安全适用、高效低耗、操作方便、密闭、低破碎、对粮食无污染等性能。
7.1.5 工艺设备布置应满足安装、操作及维修空间要求。
7.1.6 粮食钢板筒仓底部或仓壁宜开进人孔。
7.1.7 粮食钢板筒仓单仓容量按下式进行计算：G＝Vρ0(7.1.7)式中：G——粮食钢板筒仓单仓容量；V——单仓有效装粮体积；ρ0——粮食的质量密度，应按本规范附录C进行取值。
7.2 粮食接收与发放7.2.1 粮食接收与发放工艺宜包括以下内容：1 粮食接收包括接卸、输送、磁选、初清、取样、计量、入仓等。
2 粮食发放包括出仓、取样、计量、输送等。
7.2.2 主要设备应根据作业要求选择配置输送设备、防分级和降破碎设备、清仓设备、密闭设备、出仓流量控制设备等。
7.2.3 粮食钢板筒仓进出粮设备的生产能力应根据作业量、作业时间等因素计算确定。
7.2.4 设备选用宜符合额定生产能力模数，额定模数由50、100、200、300、400、600、800、1000、1200、1600、2000t／h等组成(按粮食质量密度0.75t／m3计)。
7.2.5 溜管设计应满足下列要求：1 溜管材料宜采用3mm～4mm钢板；2 溜管内壁与物料接触面宜设可拆换的耐磨衬板；3 每节溜管长度不宜超过2m，溜管垂直段长度超过4m时宜设缓冲装置；4 溜管的有效截面尺寸，应根据流量计算确定。
常用溜管可按照表7.2.5选用；表7.2.5 溜管有效截面尺寸选用表注：1 截面尺寸为管内净尺寸；圆截面溜管可按相等截面积参照使用。
废止的现行工程建设标准相关强制性条文1.《建筑抗震设计规范》GB 50011-2010（2016年版）第1.0.2、1.0.4、3.1.1、3.3.1、3.3.2、3.4.1、3.5.2、3.7.1、3.7.4、3.9.1、3.9.2、3.9.4、3.9.6、4.1.6、4.1.8、4.1.9、4.2.2、4.3.2、4.4.5、5.1.1、5.1.3、5.1.4、5.1.6、5.2.5、5.4.1、5.4.2、5.4.3、6.1.2、6.3.3、6.3.7、6.4.3、7.1.2、7.1.5、7.1.8、7.2.4、7.2.6、7.3.1、7.3.3、7.3.5、7.3.6、7.3.8、7.4.1、7.4.4、7.5.7、7.5.8、8.1.3、8.3.1、8.3.6、8.4.1、8.4.2、8.5.1、10.1.3、10.1.12、10.1.15、12.1.5、12.2.1、12.2.9条2.《建筑工程抗震设防分类标准》GB 50223-2008第1.0.3、3.0.2、3.0.3条3.《室外给水排水和燃气热力工程抗震设计规范》GB 50032-2003第1.0.3、3.4.4、3.4.5、3.6.2、3.6.3、4.1.1、4.1.4、4.2.2、4.2.5、5.1.1、5.1.4、5.1.10、5.1.11、5.4.1、5.4.2、5.5.2、5.5.3、5.5.4、6.1.2、6.1.5、7.2.8、9.1.5、10.1.2条废止的现行工程建设标准相关强制性条文1.《建筑地基基础设计规范》GB 50007-2011第3.0.2、3.0.5、5.1.3、5.3.1、5.3.4、6.1.1、6.3.1、6.4.1、7.2.7、7.2.8、8.2.7、8.4.6、8.4.9、8.4.11、8.4.18、8.5.10、8.5.13、8.5.20、8.5.22、9.1.3、9.1.9、9.5.3、10.2.1、10.2.10、10.2.13、10.2.14、10.3.2、10.3.8条2.《湿陷性黄土地区建筑标准》GB 50025-2019第5.7.3、6.1.1、7.1.1、7.4.5条（部分强条）3.《岩土锚杆与喷射混凝土支护工程技术规范》GB 50086-2015第4.5.3、12.1.9、13.1.1条4.《膨胀土地区建筑技术规范》GB 50112-2013第3.0.3、5.2.2、5.2.16条5.《土方与爆破工程施工及验收规范》GB 50201-2012第4.1.8、4.5.4、5.1.12、5.2.10、5.4.8条6.《建筑地基基础工程施工质量验收标准》GB 50202-2018第5.1.3条7.《建筑边坡工程技术规范》GB 50330-2013第3.1.3、3.3.6、18.4.1、19.1.1条8.《建筑基坑工程监测技术标准》GB 50497-2019第3.0.1、8.0.9条9.《复合土钉墙基坑支护技术规范》GB 50739-2011第6.1.3条10.《建筑地基基础工程施工规范》GB 51004-2015第5.5.8、5.11.4、6.1.3、6.9.8条11.《高填方地基技术规范》GB 51254-2017第3.0.11条12.《高层建筑筏形与箱形基础技术规范》JGJ 6-2011第3.0.2、3.0.3、6.1.7条13.《建筑地基处理技术规范》JGJ 79-2012第3.0.5、4.4.2、5.4.2、6.2.5、6.3.2、6.3.10、6.3.13、7.1.2、7.1.3、7.3.2、7.3.6、8.4.4、10.2.7条14.《建筑桩基技术规范》JGJ 94-2008第3.1.3、3.1.4、5.2.1、5.4.2、5.5.1、5.5.4、5.9.6、5.9.9、5.9.15、8.1.5、8.1.9、9.4.2条15.《建筑基桩检测技术规范》JGJ 106-2014第4.3.4、9.2.3、9.2.5、9.4.5条16.《建筑与市政工程地下水控制技术规范》JGJ 111-2015第3.1.9条17.《冻土地区建筑地基基础设计规范》JGJ 118-2011第3.2.1、6.1.1、8.1.1条18.《建筑基坑支护技术规程》JGJ 120-2012第3.1.2、8.1.3、8.1.4、8.1.5、8.2.2条19.《地下建筑工程逆作法技术规程》JGJ 165-2010第3.0.4、3.0.5、6.5.5、6.6.3条20.《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ 167-2010第13.2.4条21.《三叉双向挤扩灌注桩设计规程》JGJ 171-2009第3.0.3、4.0.2条22.《建筑深基坑工程施工安全技术规范》JGJ 311-2013第5.4.5条23.《建筑地基检测技术规范》JGJ 340-2015第5.1.5条24. 《建筑工程逆作法技术标准》JGJ 432-2018第3.0.4、3.0.9、7.1.4、8.1.5条25.《建筑工程抗浮技术标准》JGJ 476-2019第3.0.4条废止的现行工程建设标准相关强制性条文1.《钢-混凝土组合结构施工规范》GB 50901-2013第4.1.2、10.2.1条2.《钢-混凝土组合桥梁设计规范》GB 50917-2013第4.2.2条3.《钢管混凝土结构技术规范》GB 50936-2014第3.1.4、9.4.1条4.《钢管混凝土拱桥技术规范》GB 50923-2013第7.4.1、7.5.1条5.《钢管混凝土工程施工质量验收规范》GB 50628-2010第3.0.4、3.0.6、3.0.7、4.5.1、4.7.1条6.《组合结构设计规范》JGJ 138-2016第3.1.5、3.2.3、4.3.8条废止的现行工程建设标准相关强制性条文1.《木结构设计标准》GB 50005-2017第3.1.3、3.1.12、4.1.6、4.1.14、4.3.1、4.3.4、4.3.6、7.4.11、7.7.1、11.2.9条2.《木结构工程施工质量验收规范》GB 50206-2012第4.2.1、4.2.2、4.2.12、5.2.1、5.2.2、5.2.7、6.2.1、6.2.2、6.2.11、7.1.4条3.《防腐木材工程应用技术规范》GB 50828-2012第4.1.1、7.1.10条废止的现行工程建设标准相关强制性条文1.《砌体结构设计规范》GB 50003-2011第3.2.1、3.2.2、3.2.3、6.2.1、6.2.2、6.4.2、7.1.2、7.1.3、7.3.2（1、2）、9.4.8、10.1.2、10.1.5、10.1.6条（款）2.《砌体结构工程施工质量验收规范》GB 50203-2011第4.0.1（1、2）、5.2.1、5.2.3、6.1.8、6.1.10、6.2.1、6.2.3、7.1.10、7.2.1、8.2.1、8.2.2、10.0.4条（款）3.《墙体材料应用统一技术规范》GB 50574-2010第3.1.4、3.2.1（1、6）、3.2.2、3.4.1、5.4.2、5.4.3、5.5.2条（款）4.《砌体结构工程施工规范》GB 50924-2014第4.2.2、6.2.4、8.3.5条5.《约束砌体与配筋砌体结构技术规程》JGJ 13-2014第5.1.1、5.1.5、5.1.8、5.1.12、5.3.1、6.3.2条废止的现行工程建设标准相关强制性条文1.《城镇燃气设计规范》GB 50028-2006第3.2.1（1）、3.2.2、3.2.3、6.1.6、6.3.1、6.3.2、6.3.3、6.3.8、6.3.11（2、4）、6.3.13、6.3.15（1、3）、6.4.4（2）、6.4.11、6.4.12、6.4.13、6.5.3、6.5.4、6.5.5（2、3、4）、6.5.7（5）、6.5.12（2、3、6）、6.5.13、6.5.19（1、2）、6.5.20、6.5.22、6.6.2（6）、6.6.3、6.6.10（2、5、7）、6.7.1、9.2.4、9.2.5、9.2.10、9.3.2、9.4.2、9.4.13、9.4.16、9.5.5、9.6.3、10.2.1、10.2.7（3）、10.2.14（1）、10.2.21（2、3、4）、10.2.23、10.2.24、10.2.26、10.3.2（2）、10.4.2、10.4.4（4）、10.5.3（1、3、5）、10.5.7、10.6.2、10.6.6、10.6.7、10.7.1、10.7.3、10.7.6（1）条（款）2.《压缩天然气供应站设计规范》GB 51102-2016第6.2.2、6.2.3条3.《燃气冷热电联供工程技术规范》GB 51131-2016第3.0.5、3.0.6、5.1.8条4.《液化石油气供应工程设计规范》GB 51142-2015第3.0.13、5.2.3、5.2.4、7.0.5条废止的现行工程建设标准相关强制性条文1.《燃气冷热电联供工程技术规范》GB 51131-2016第9.1.8、9.1.9、9.3.1条2.《城镇供热管网工程施工及验收规范》CJJ 28-2014第2.4.3、5.1.9、5.4.11、5.4.15、8.2.7条3.《城镇供热管网设计规范》CJJ 34-2010第4.3.1、7.4.1、7.4.2、7.4.3、7.4.4、7.5.4、8.2.8、8.2.9、8.2.20、8.2.21、8.2.22、8.2.23、10.4.1、12.3.3、12.3.4、14.3.11条4.《城镇供热系统运行维护技术规程》CJJ 88-2014第2.2.6、2.2.9、2.2.10条5.《城镇供热管网结构设计规范》CJJ 105-2005第2.0.6、2.0.7、2.0.11、4.2.1、4.2.6、6.0.6（1）条（款）6.《城镇地热供热工程技术规程》CJJ 138-2010第5.1.3、5.1.6、9.2.5、9.3.3、11.0.5条7.《城市供热管网暗挖工程技术规程》CJJ 200-2014第1.0.5、4.2.6、11.1.3、14.9.11条8.《城镇供热系统抢修技术规程》CJJ 203-2013第3.1.4、3.4.4条废止的现行工程建设标准相关强制性条文1.《预应力混凝土路面工程技术规范》GB 50422-2017第3.0.5、4.2.5、4.3.1条2.《盾构法隧道施工及验收规范》GB 50446-2017第3.0.3、7.8.6条3.《城市道路交通设施设计规范》GB 50688-2011（2019版）第5.1.5、7.1.2、7.1.3、8.2.8、10.3.2（3）、11.1.1条（款）4.《城市道路交通标志和标线设置规范》GB 51038-2015第3.1.1、4.1.6、12.9.6条5.《沉管法隧道施工与质量验收规范》GB 51201-2016第8.1.7、10.1.4、14.1.4、14.2.3条6.《城镇道路工程施工与质量验收规范》CJJ 1-2008第3.0.7、3.0.9、6.3.3、6.3.10、8.1.2、8.2.20、10.7.6、11.1.9、17.3.8条7.《城市桥梁工程施工与质量验收规范》CJJ 2-2008第2.0.5、2.0.8、5.2.12、6.1.2、6.1.5、8.4.3、10.1.7、13.2.6、13.4.4、14.2.4、16.3.3、17.4.1、18.1.2条8.《城市桥梁设计规范》CJJ 11-2011（2019版）第3.0.8、3.0.14、3.0.19、8.1.4、10.0.2、10.0.3、10.0.7条9.《城镇道路养护技术规范》CJJ 36-2016第4.2.7、4.4.1、10.4.1、11.1.1、11.1.6、11.2.1、14.1.1条10.《城市道路工程设计规范》CJJ 37-2012（2016版）第3.4.2、3.4.3、13.3.4条11.《城市道路照明设计标准》CJJ 45-2015第7.1.2条12.《城市人行天桥与人行地道技术规范》CJJ 69-95第2.3.1（1、3、4、5）、2.3.2（1、2）、2.3.3（1）、2.5.1（1）、2.5.2、2.5.4、2.5.7、2.6.1、2.6.4、2.6.6、2.6.8、3.1.11、3.4.5（1、2）、3.7.2、3.9.1、3.9.5、4.2.4（2）、4.5.1、5.1.2、5.1.4、5.1.5、5.1.6、5.2.1、5.2.2、5.2.5、5.4.2、5.4.3、5.5.4条（款）13.《城市道路照明工程施工及验收规程》CJJ 89-2012第4.3.2、5.2.4、5.3.3、6.1.2、6.2.3、6.2.11、7.1.1、7.1.2、7.2.2、7.3.2、7.3.3、8.4.7条14.《城市桥梁养护技术标准》CJJ 99-2017第4.3.17、5.3.10、5.9.8、11.2.1、11.3.4条15.《城市快速路设计规程》CJJ 129-2009第3.0.5、3.0.9、5.4.1、9.3.1、9.3.4条16.《快速公共汽车交通系统设计规范》CJJ 136-2010第4.3.3、5.1.8、5.2.1、7.1.4条17.《城市桥梁桥面防水工程技术规程》CJJ 139-2010第3.0.1条18．《城市道路交叉口设计规程》CJJ 152-2010第3.4.1、4.3.3、5.5.1、6.2.9条19.《城镇道路路面设计规范》CJJ 169-2012第6.2.5条20.《城市道路路线设计规范》CJJ 193-2012第6.6.1、10.2.1条21.《城市道路路基设计规范》CJJ 194-2013第3.0.7条22.《城市地下道路工程设计规范》CJJ 221-2015第3.5.3、4.3.2、4.3.4、5.3.3条23.《城市道路与轨道交通合建桥梁设计规范》CJJ 242-2016第3.0.9、3.0.12条24.《城市梁桥拆除工程安全技术规范》CJJ 248-2016第3.0.5、6.1.3条废止的现行工程建设标准相关强制性条文1.《钢结构设计标准》GB 50017-2017第4.3.2、4.4.1、4.4.3、4.4.4、4.4.5、4.4.6、18.3.3条2.《冷弯薄壁型钢结构技术规范》GB 50018-2002第3.0.6、4.1.3、4.1.7、4.2.1、4.2.3、4.2.4、4.2.5、4.2.7、9.2.2、10.2.3条3.《高耸结构设计标准》GB 50135-2019第5.1.2、7.1.5条4.《构筑物抗震设计规范》GB 50191-2012第3.7.2（3）、5.1.1、7.7.7、8.2.14、8.2.15、9.2.3（1）、9.2.15（2）、10.2.7、10.2.10、10.2.15、11.2.8、12.2.7、13.2.8、22.2.4、22.2.9、22.2.11、22.4.5、24.2.4、24.2.11、24.3.5条（款）5.《钢结构工程施工质量验收标准》GB 50205-2020第4.2.1、4.3.1、4.4.1、4.5.1、4.6.1、4.7.1、5.2.4、6.3.1、8.2.1、11.4.1、13.2.3、13.4.3条6.《粮食钢板筒仓设计规范》GB 50322-2011第4.1.1、4.2.3、5.1.2、5.5.3（3）、6.4.2条（款）7.《钢结构焊接规范》GB 50661-2011第4.0.1、5.7.1、6.1.1、8.1.8条8.《钢结构工程施工规范》GB 50775-2012第11.2.4、11.2.6条9.《钢筒仓技术规范》GB 50884-2013第4.1.1、4.2.2、5.1.2、6.1.2条10.《机械工业厂房结构设计规范》GB 50906-2013第5.3.2、6.1.7、9.1.8（5）、9.6.12（9）条（款）11.《高耸与复杂钢结构检测与鉴定标准》GB 51008-2016第3.1.2、8.1.2条12.《门式刚架轻型房屋钢结构技术规范》GB 51022-2015第14.2.5条13.《高耸结构工程结构施工质量验收规范》GB 51203-2016第4.5.1、5.2.5、5.7.4条14.《空间网格结构技术规程》JGJ 7-2010第3.1.8、3.4.5、4.3.1、4.4.1、4.4.2条15.《钢结构高强度螺栓连接技术规程》JGJ 82-2011第3.1.7、4.3.1、6.1.2、6.2.6、6.4.5、6.4.8条16.《高层民用建筑钢结构技术规程》JGJ 99-2015第3.6.1、3.7.1、3.7.3、5.2.4、5.3.1、5.4.5、6.1.5、6.4.1、6.4.2、6.4.3、6.4.4、7.5.2、7.5.3、8.8.1条17.《轻型钢结构住宅技术规程》JGJ 209-2010第3.1.2、3.1.8、4.4.3、5.1.4、5.1.5条18.《低层冷弯薄壁型钢房屋建筑技术规程》JGJ 227-2011第3.2.1、4.5.3、12.0.2条19.《索结构技术规程》JGJ 257-2012第5.1.2、5.1.5条废止的现行工程建设标准相关强制性条文1.《工程结构可靠性设计统一标准》GB 50153-2008第3.2.1、3.3.1条2.《建筑结构可靠性设计统一标准》GB 50068-2018第3.2.1、3.3.2条3.《港口工程结构可靠性设计统一标准》GB 50158-2010第3.0.2、3.0.3（1）、7.2.6、7.2.7条（款）4.《水利水电工程结构可靠性设计统一标准》GB 50199-2013第3.2.1、3.3.1条5.《建筑结构荷载规范》GB 50009-2012第3.1.2、3.1.3、3.2.3、3.2.4、5.1.1、5.1.2、5.3.1、5.5.1、5.5.2、7.1.1、7.1.2、8.1.1、8.1.2条6.《有色金属工程结构荷载规范》GB 50959-2013第3.2.1、3.2.2、4.1.1、4.3.1(1、2)、9.1.1条（款）7.《石油化工建（构）筑物结构荷载规范》GB 51006-2014第3.0.2、3.0.3条8．《地下建筑工程逆作法技术规程》JGJ 165-2010第5.1.3条废止的现行工程建设标准相关强制性条文1.《城市绿地设计规范》GB 50420-2007（2016年版）第3.0.8、3.0.10、3.0.11、3.0.12、4.0.5、4.0.6、4.0.7、4.0.11、4.0.12、5.0.12、6.2.4、6.2.5、7.1.2、7.5.3、7.6.2、7.10.1、8.1.3、8.3.5条2.《公园设计规范》GB 51192-2016第4.1.3、4.1.7、5.1.3、5.2.4、5.3.3、9.1.4条3.《城市道路绿化规划与设计规范》CJJ 75-97第3.3.2、6.1.2、6.3.1条4.《园林绿化工程施工及验收规范》CJJ 82-2012第4.1.2、4.3.2、4.4.3、4.10.2、4.10.5、4.12.3、4.15.3、5.2.4条5.《动物园设计规范》CJJ 267-2017第6.0.3、6.0.5、9.1.8、9.3.2条废止的现行工程建设标准相关强制性条文1.《生活垃圾渗沥液处理技术规范》CJJ 150-2010第5.5.2、6.2.2、6.2.3、6.3.1、6.4.8、6.4.9、8.1.5条2.《生活垃圾卫生填埋场运行维护技术规程》CJJ 93-2011第3.1.6、3.3.4、3.3.7、3.3.8、3.3.11、5.1.18、5.3.1、6.3.4、6.3.5、8.3.5、9.1.1、9.3.6、9.3.8、10.0.2、11.0.1条3.《生活垃圾堆肥处理厂运行维护技术规程》CJJ 86-2014第2.3.11、2.3.16条4.《生活垃圾焚烧处理工程技术规范》CJJ 90-2009第3.1.1、4.2.1、5.2.6、5.3.2、5.3.4、6.2.2、6.2.5、6.5.2、7.3.2、7.6.6、10.2.5、10.3.4、10.4.5、10.5.1、12.3.9、16.2.10条5.《生活垃圾焚烧厂检修规程》CJJ 231-2015第4.2.3、4.2.4、4.2.7、6.1.1、6.3.3、6.3.4、6.3.5条6.《生活垃圾卫生填埋场防渗系统工程技术规范》CJJ 113-2007第3.1.4、3.1.5、3.1.9、3.4.1、3.5.2、3.6.1、5.3.8条7.《生活垃圾卫生填埋处理技术规范》GB 50869-2013第3.0.3、4.0.2、8.1.1、10.1.1、11.1.1、11.6.1、11.6.3、11.6.4、15.0.5条8.《生活垃圾卫生填埋场封场技术规程》GB 51220-2017第8.0.3、11.3.3、12.1.8、13.4.3条9.《生活垃圾填埋场填埋气体收集处理及利用工程技术规范》CJJ 133-2009第3.0.1、3.0.7、5.2.10、6.1.12、7.3.1、7.3.5、7.3.7、8.6.2、9.2.4、9.4.3、9.4.5、9.5.1条10.《生活垃圾卫生填埋气体收集处理及利用工程运行维护技术规程》CJJ 175-2012第3.3.2、3.3.3、3.3.5、3.3.7、4.3.1、4.3.3、4.3.4、4.3.6、5.1.2、6.1.5、6.2.8、8.3.1、8.3.3条11.《餐厨垃圾处理技术规范》CJJ 184-2012第3.0.1、3.0.2、7.5.5、7.5.6、9.0.5条12.《粪便处理厂设计规范》CJJ 64-2009第4.0.2、8.0.1、11.0.6、11.0.7条13.《生活垃圾堆肥处理技术规范》CJJ 52-2014第3.0.4、3.0.5、7.5.5条14.《粪便处理厂运行维护及安全技术规程》CJJ 30-2009第2.1.1、4.1.5、4.3.6、4.4.4条15.《生活垃圾焚烧厂运行维护与安全技术标准》CJJ 128-2017第3.0.2、4.1.10、4.2.3、5.1.5、13.1.2、15.2.5、16.1.1条16.《生活垃圾卫生填埋场岩土工程技术规范》CJJ 176-2012第6.4.1、6.5.5条废止的现行工程建设标准相关强制性条文1.《环境卫生设施设置标准》CJJ 27-2012第2.0.4、2.0.8、3.4.1、3.4.6条2.《生活垃圾收集站技术规程》CJJ 179-2012第7.1.2、7.1.5、7.2.2、7.2.3、9.0.5条3.《生活垃圾收集运输技术规程》CJJ 205-2013第3.0.8、4.0.3条4.《生活垃圾转运站运行维护技术规程》CJJ 109-2006第2.1.3、2.1.6、2.1.12、2.3.1、2.3.3、2.3.4、4.1.6、4.1.8、4.1.9、4.1.13条5.《城市公共厕所设计标准》CJJ 14-2016第4.2.7、4.5.4、5.0.11、7.0.1条6.《城市户外广告设施技术规范》CJJ 149-2010第2.0.2、2.0.11、3.4.1、7.1.1条7.《城市容貌标准》GB 50449-2008第4.0.2、5.0.9、7.0.5、8.0.4、10.0.6条。

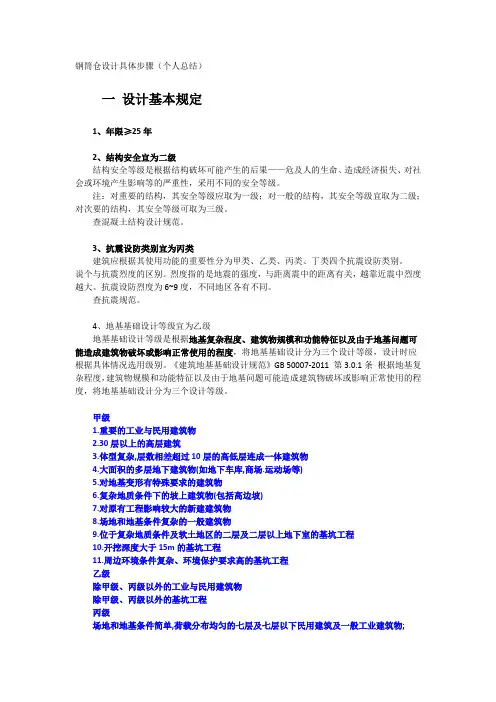

钢筒仓设计具体步骤（个人总结）一设计基本规定1、年限≥25年2、结构安全宜为二级结构安全等级是根据结构破坏可能产生的后果——危及人的生命、造成经济损失、对社会或环境产生影响等的严重性，采用不同的安全等级。
注：对重要的结构，其安全等级应取为一级；对一般的结构，其安全等级宜取为二级；对次要的结构，其安全等级可取为三级。
查混凝土结构设计规范。
3、抗震设防类别宜为丙类建筑应根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。
说个与抗震烈度的区别。
烈度指的是地震的强度，与距离震中的距离有关，越靠近震中烈度越大。
抗震设防烈度为6~9度，不同地区各有不同。
查抗震规范。
4、地基基础设计等级宜为乙级地基基础设计等级是根据地基复杂程度、建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，将地基基础设计分为三个设计等级，设计时应根据具体情况选用级别。
《建筑地基基础设计规范》GB 50007-2011 第3.0.1条根据地基复杂程度，建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，将地基基础设计分为三个设计等级。
甲级1.重要的工业与民用建筑物2.30层以上的高层建筑3.体型复杂,层数相差超过10层的高低层连成一体建筑物4.大面积的多层地下建筑物(如地下车库,商场.运动场等)5.对地基变形有特殊要求的建筑物6.复杂地质条件下的坡上建筑物(包括高边坡)7.对原有工程影响较大的新建建筑物8.场地和地基条件复杂的一般建筑物9.位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程10.开挖深度大于15m的基坑工程11.周边环境条件复杂、环境保护要求高的基坑工程乙级除甲级、丙级以外的工业与民用建筑物除甲级、丙级以外的基坑工程丙级场地和地基条件简单,荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物;次要的轻型建筑物；非软土地区且场地地质条件简单、基坑周边环境条件简单、环境保护要求不高且开挖深度小于5.0m的基坑工程。

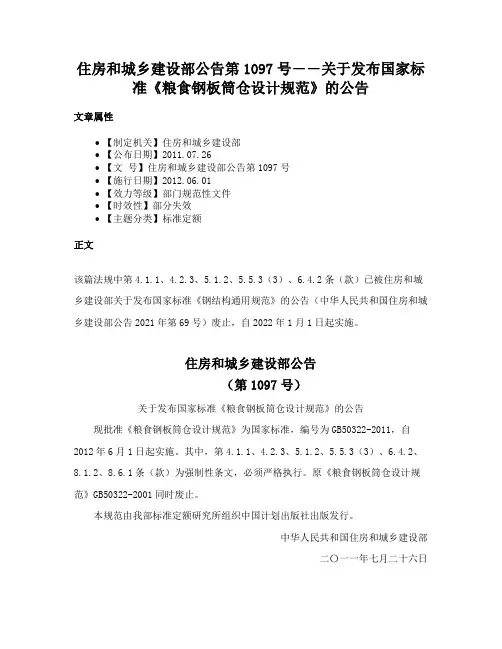

住房和城乡建设部公告第1097号――关于发布国家标准《粮食钢板筒仓设计规范》的公告
