CAD绘制城市地铁站示意图的实用技巧与案例随着城市快速发展，地铁交通系统在大多数现代城市已经成为重要的交通方式。
作为地铁站设计的关键部分之一，城市地铁站示意图的绘制对于乘客提供准确、清晰的信息至关重要。
在本文中，我们将介绍CAD软件中绘制城市地铁站示意图的实用技巧，并通过一个实际案例来演示。
首先，选择合适的CAD软件是绘制城市地铁站示意图的第一步。
市面上有许多CAD软件可供选择，如AutoCAD、SketchUp等。
这些软件都具有强大的绘图功能，但在选择时应根据自己的需求和熟练程度进行考虑。
一旦选择了CAD软件，我们需要收集地铁站的相关资料和信息。
这包括地铁站的平面图、立面图以及站台等细节。
收集到的资料应该准确、完整，以确保绘制出的示意图符合实际情况。
开始绘制城市地铁站示意图之前，我们首先需要创建一个新的绘图文件。
在CAD软件中，选择“新建”或“创建新文件”选项，并设置好绘图的单位、比例尺和纸张大小等参数。
接下来，我们可以开始绘制地铁站示意图的平面图。
在CAD软件中，我们可以使用直线、圆弧、方形等基本绘图工具来绘制地铁站的墙壁、柱子等基本结构。
另外，CAD软件还提供了辅助绘图工具，如偏移、镜像、阵列等，可以帮助我们快速绘制重复的结构。
在绘制过程中，我们可以使用吸附点、吸附线等功能，使得绘制的图形更加精确。
绘制地铁站示意图的平面图后，我们可以进一步绘制地铁站的立面图。
立面图是显示地铁站外部建筑的绘图，主要包括入口、出口、天窗等要素。
在CAD软件中，我们可以利用立体建模功能来绘制地铁站的立面，通过拉伸、旋转等操作将平面图转化为立体图。
除了平面图和立面图，地铁站示意图还需要显示站台的位置和尺寸。
在CAD软件中，我们可以使用“块”或“组件”等功能来创建可重复使用的图形元素。
通过创建站台的图形元素，并在示意图中多次复制和调整，可以快速、准确地完成对站台的绘制。
在绘制地铁站示意图时，我们还应该注意图像的布局和排版。

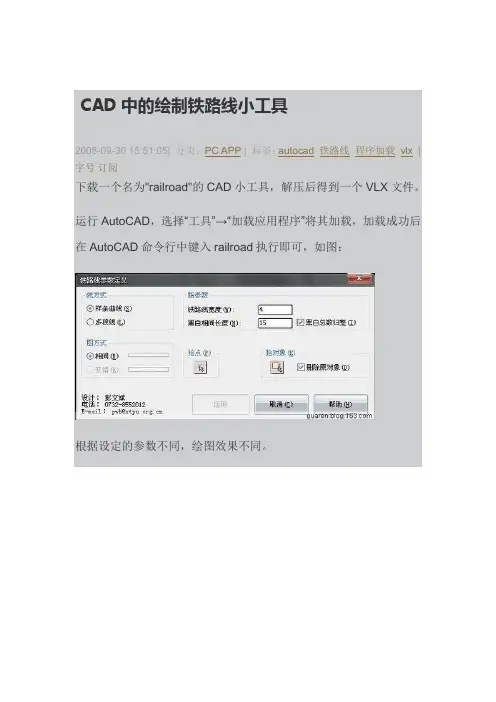

CAD中的绘制铁路线小工具2008-09-30 15:51:05| 分类：PC APP | 标签：autocad 铁路线程序加载 vlx |字号订阅下载一个名为"railroad"的CAD小工具，解压后得到一个VLX文件。
运行AutoCAD，选择“工具”→“加载应用程序”将其加载，加载成功后在AutoCAD命令行中键入railroad执行即可，如图：根据设定的参数不同，绘图效果不同。
需要的可以登录下载本文附件cad railroad.rar-----------------------------------------------分-------------------割 ------------------- 线-------------------------针对诸多网友操作不成功的疑惑，本人重新编辑本日志。
2012.06.20重新编辑如下：以Autocad 2010为例1.下载后解压，得到一个名为“cad railroad”的文件（PIC 1），如果看不到文件扩展名请将操作系统的“隐藏已知文件类型的扩展名”前面的复选框去掉（PIC 2），如果还是看不到，请重新命名为“ cad railroad.vlx”，即人为加上扩展名“.vlx”（PIC 3），否则 Autocad 无法识别。
PIC1 PIC2 PIC 32.打开 Autocad 2010，管理→加载应用程序（PIC 4），出现加载对话框（PIC 5）。
选中文件“cad railroad.vlx”，点击“加载”，对话框下部会显示“已成功加载cad railroad.vlx。
”，然后关闭对话框。
同时Autocad命令行也会显示成功加载的信息（PIC 6）PIC 4PIC 5PIC 6至此，即可在Autocad的命令行中输入“railroad”回车，运行程序。
铁路货场平面图和纵断面CAD 在铁路运输系统中，铁路货场是货物装卸、存储和中转的重要场所。
为了实现货场的高效运作和合理规划，铁路货场平面图和纵断面 CAD设计显得尤为重要。
铁路货场平面图主要展示了货场的布局和设施分布，包括货物装卸线、仓库、堆场、道路、站台等。
它是货场规划和建设的基础，能够直观地反映出货场的规模和功能分区。
通过合理的平面图设计，可以优化货物运输流程，提高装卸效率，减少运输成本。
在设计铁路货场平面图时，需要充分考虑多种因素。
首先是货物的种类和流量。
不同类型的货物（如散装货物、集装箱货物、大件货物等）对装卸设施和存储场地的要求不同，因此需要根据货物的特点和流量来合理规划货场的功能区域。
其次是运输方式。
铁路货场通常需要与公路、水路等其他运输方式进行衔接，因此在平面图设计中要考虑到不同运输方式之间的转换和衔接顺畅。
此外，还要考虑货场周边的地形地貌、环境条件以及城市规划等因素，确保货场的建设和运营不会对周边环境和城市发展造成不利影响。
铁路货场纵断面图则主要展示了货场沿线的地形起伏和线路坡度等情况。
它对于确定铁路线路的高程、坡度和曲线半径等参数具有重要意义，直接影响到列车的运行安全和运输效率。
在设计纵断面图时，需要根据地形条件和运输要求，合理确定线路的坡度和曲线半径，尽量减少坡度变化和曲线段，以保证列车能够平稳运行。
为了绘制准确、详细的铁路货场平面图和纵断面 CAD 图，需要使用专业的绘图软件和工具。
目前，市面上常见的 CAD 软件如AutoCAD、SolidWorks 等都可以用于铁路货场的绘图工作。
这些软件具有强大的绘图功能和精确的尺寸标注能力，可以满足铁路货场设计的要求。
在使用 CAD 软件进行绘图时，首先需要建立一个合适的绘图坐标系。
通常情况下，会选择以铁路线路的中心线为 X 轴，以垂直于线路中心线的方向为 Y 轴。
然后，根据实际测量的数据和设计要求，绘制出货场的地形轮廓、铁路线路、设施设备等元素。

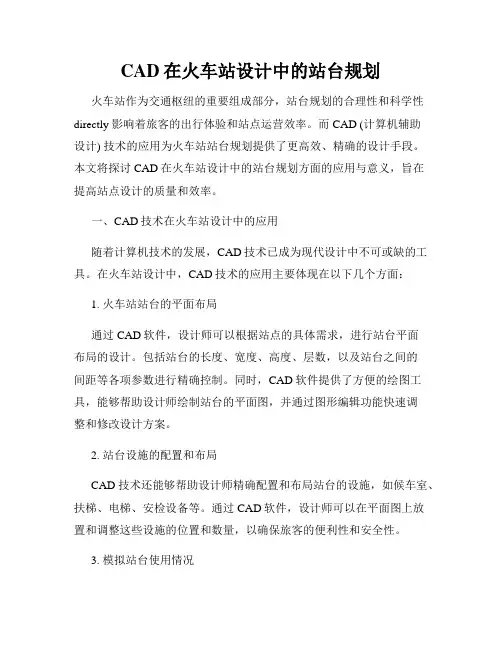

CAD在火车站设计中的站台规划火车站作为交通枢纽的重要组成部分，站台规划的合理性和科学性directly 影响着旅客的出行体验和站点运营效率。
而CAD (计算机辅助设计) 技术的应用为火车站站台规划提供了更高效、精确的设计手段。
本文将探讨CAD在火车站设计中的站台规划方面的应用与意义，旨在提高站点设计的质量和效率。
一、CAD技术在火车站设计中的应用随着计算机技术的发展，CAD技术已成为现代设计中不可或缺的工具。
在火车站设计中，CAD技术的应用主要体现在以下几个方面：1. 火车站站台的平面布局通过CAD软件，设计师可以根据站点的具体需求，进行站台平面布局的设计。
包括站台的长度、宽度、高度、层数，以及站台之间的间距等各项参数进行精确控制。
同时，CAD软件提供了方便的绘图工具，能够帮助设计师绘制站台的平面图，并通过图形编辑功能快速调整和修改设计方案。
2. 站台设施的配置和布局CAD技术还能够帮助设计师精确配置和布局站台的设施，如候车室、扶梯、电梯、安检设备等。
通过CAD软件，设计师可以在平面图上放置和调整这些设施的位置和数量，以确保旅客的便利性和安全性。
3. 模拟站台使用情况CAD软件提供了模拟功能，设计师可以根据预设的乘客流量和列车运行计划，模拟站台使用情况。
通过模拟，设计师可以评估站台的拥挤度、旅客流动性和列车停靠效率，从而对站台规划进行优化和改进。
二、CAD技术在火车站设计中的意义1. 提高设计效率相比传统的手工绘图方式，CAD技术能够大大提高设计的效率。
设计师可以通过软件中的各种工具和快捷键，快速绘制和编辑站台设计图，并通过CAD中的自动计算功能，快速得出各个参数的数值结果。
这极大地减少了设计师的工作量和时间成本。
2. 提高设计精度CAD软件的精确度相比手绘图更高，几何图形和文字可以被精确绘制和显示。
设计师可以在CAD软件中进行尺寸标注，确保站台各个部分的尺寸完全符合规范要求。
另外，CAD软件还能够提供三维模型和渲染功能，可以为设计师提供更直观的设计展示和交流平台。
CAD绘制铁路设计图的关键步骤解析在铁路设计中，计算机辅助设计（CAD）软件已成为不可或缺的工具。
使用CAD软件，可以更快速、高效地绘制铁路设计图，并且可以随时进行修改和更新。
本篇文章将介绍CAD绘制铁路设计图的关键步骤，帮助读者更好地使用该软件进行设计工作。
第一步：创建新项目并设定图纸规格在CAD软件中，打开新项目并设置图纸的规格是开始绘制铁路设计图的第一步。
根据实际需要，可以选择合适的图纸尺寸和比例，并设置好单位制。
这些设定对后续的绘制工作具有重要影响，因此需要仔细进行选择和设定。
第二步：绘制铁路线路在CAD软件的绘图界面上，利用直线、曲线等基本绘图工具开始绘制铁路线路。
根据设计需求，可以选择不同的线宽和线型，并且可以根据实际尺寸进行绘制。
为了准确绘制铁路线路，可以引入测量数据或地理信息系统数据，帮助精确确定线路位置和长度。
另外，绘图过程中可以使用CAD软件提供的吸附对齐功能，保证线路的平直、平行或垂直。
第三步：添加交叉点和站点在铁路设计中，交叉点和站点是重要的元素。
利用CAD软件的编辑工具，可以在绘制的铁路线路上添加交叉点和站点。
根据设计要求，可以选择不同的交叉方式，如平交道、立交桥或隧道等，并进行精确的定位和连线。
第四步：绘制轨道图形和标注铁路设计图中的轨道图形和标注需要清晰、准确地呈现。
利用CAD软件提供的绘图和标注工具，可以绘制轨道的几何形状，并添加尺寸和距离的标注。
此外，还可以添加轨道的材料、类型和类别等附加信息，帮助读者更好地理解设计意图。
第五步：绘制车站和设施在铁路设计中，车站和设施是重要的组成部分。
利用CAD软件的绘图工具，可以绘制车站的平面和立面图，并添加建筑物、站台、出入口等详细信息。
此外，还可以添加设施的位置和尺寸标注，确保设计的精确性和一致性。
第六步：调整细节并完成绘图在完成铁路设计图的主要绘制后，需要对细节进行调整和优化。
借助CAD软件的编辑工具，可以微调线路、轨道、车站和设施等细节部分，以达到更好的效果。

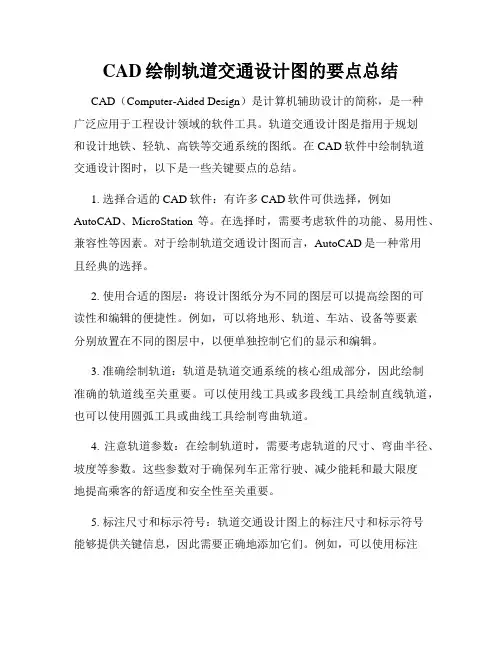

CAD绘制轨道交通设计图的要点总结CAD（Computer-Aided Design）是计算机辅助设计的简称，是一种广泛应用于工程设计领域的软件工具。
轨道交通设计图是指用于规划和设计地铁、轻轨、高铁等交通系统的图纸。
在CAD软件中绘制轨道交通设计图时，以下是一些关键要点的总结。
1. 选择合适的CAD软件：有许多CAD软件可供选择，例如AutoCAD、MicroStation等。
在选择时，需要考虑软件的功能、易用性、兼容性等因素。
对于绘制轨道交通设计图而言，AutoCAD是一种常用且经典的选择。
2. 使用合适的图层：将设计图纸分为不同的图层可以提高绘图的可读性和编辑的便捷性。
例如，可以将地形、轨道、车站、设备等要素分别放置在不同的图层中，以便单独控制它们的显示和编辑。
3. 准确绘制轨道：轨道是轨道交通系统的核心组成部分，因此绘制准确的轨道线至关重要。
可以使用线工具或多段线工具绘制直线轨道，也可以使用圆弧工具或曲线工具绘制弯曲轨道。
4. 注意轨道参数：在绘制轨道时，需要考虑轨道的尺寸、弯曲半径、坡度等参数。
这些参数对于确保列车正常行驶、减少能耗和最大限度地提高乘客的舒适度和安全性至关重要。
5. 标注尺寸和标示符号：轨道交通设计图上的标注尺寸和标示符号能够提供关键信息，因此需要正确地添加它们。
例如，可以使用标注工具在图纸上标注车站的长度、轨道间距等尺寸信息，并使用符号工具添加标志物如轨道交会、站舍、信号灯等。
6. 考虑横断面设计：横断面是轨道交通设计中的重要组成部分，决定了道路、轨道和车站的几何关系。
绘制横断面图时，可以将道路轮廓、轨道剖面、站台高度等要素绘制在一个平面内，并使用填充工具添加颜色以区分不同的区域。
7. 保持图纸整洁：将设计图纸整洁、有条理地绘制能够提高工作效率，并便于日后编辑和查看。
使用合适的图层、统一的线型和线宽、清晰的标注等都是保持图纸整洁的关键。
8. 充分利用CAD的功能：CAD软件具有许多强大的功能，能够提高绘图效率。

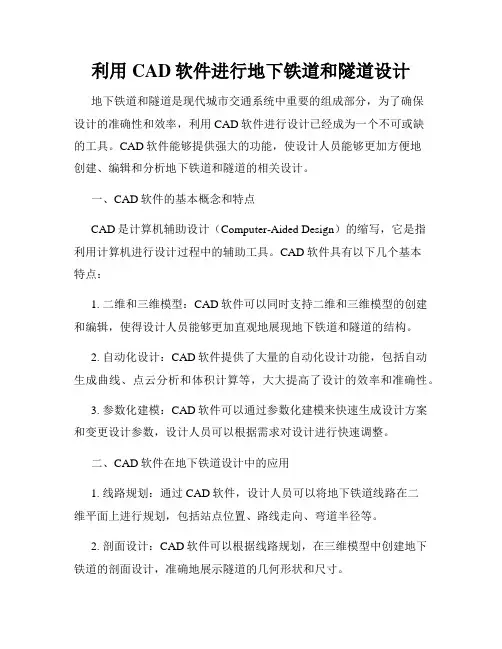

利用CAD软件进行地下铁道和隧道设计地下铁道和隧道是现代城市交通系统中重要的组成部分，为了确保设计的准确性和效率，利用CAD软件进行设计已经成为一个不可或缺的工具。
CAD软件能够提供强大的功能，使设计人员能够更加方便地创建、编辑和分析地下铁道和隧道的相关设计。
一、CAD软件的基本概念和特点CAD是计算机辅助设计（Computer-Aided Design）的缩写，它是指利用计算机进行设计过程中的辅助工具。
CAD软件具有以下几个基本特点：1. 二维和三维模型：CAD软件可以同时支持二维和三维模型的创建和编辑，使得设计人员能够更加直观地展现地下铁道和隧道的结构。
2. 自动化设计：CAD软件提供了大量的自动化设计功能，包括自动生成曲线、点云分析和体积计算等，大大提高了设计的效率和准确性。
3. 参数化建模：CAD软件可以通过参数化建模来快速生成设计方案和变更设计参数，设计人员可以根据需求对设计进行快速调整。
二、CAD软件在地下铁道设计中的应用1. 线路规划：通过CAD软件，设计人员可以将地下铁道线路在二维平面上进行规划，包括站点位置、路线走向、弯道半径等。
2. 剖面设计：CAD软件可以根据线路规划，在三维模型中创建地下铁道的剖面设计，准确地展示隧道的几何形状和尺寸。
3. 结构设计：CAD软件可以帮助设计人员对隧道的结构进行设计，包括挡墙、衬砌、排水系统等。
4. 辅助分析：通过CAD软件提供的分析工具，设计人员可以对设计进行各种分析，如应力分析、振动分析和渗流分析等，以确保隧道的安全性和稳定性。
三、CAD软件在隧道设计中的应用1. 地质勘察分析：CAD软件可以帮助设计人员进行地质勘察数据的处理和分析，从而为隧道设计提供准确的地质信息。
2. 隧道洞口设计：通过CAD软件，设计人员可以根据地质条件和隧道类型设计洞口的几何形状和尺寸，确保隧道的通风和进出口的安全性。
3. 隧道结构设计：CAD软件可以帮助设计人员进行隧道内部结构的设计，包括衬砌、排水系统和通风系统等。

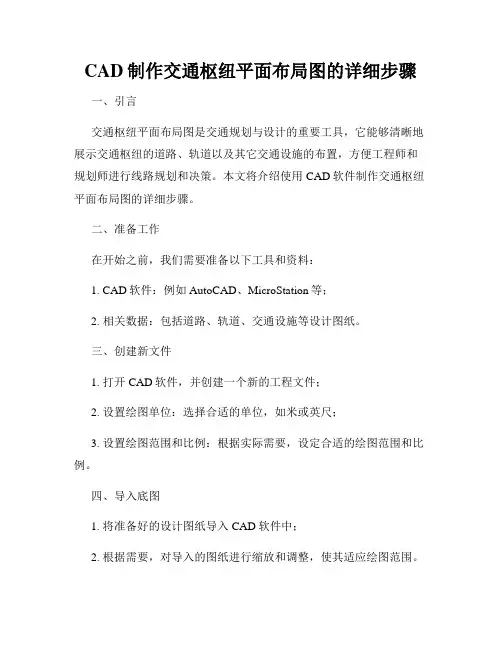

CAD制作交通枢纽平面布局图的详细步骤一、引言交通枢纽平面布局图是交通规划与设计的重要工具，它能够清晰地展示交通枢纽的道路、轨道以及其它交通设施的布置，方便工程师和规划师进行线路规划和决策。
本文将介绍使用CAD软件制作交通枢纽平面布局图的详细步骤。
二、准备工作在开始之前，我们需要准备以下工具和资料：1. CAD软件：例如AutoCAD、MicroStation等；2. 相关数据：包括道路、轨道、交通设施等设计图纸。
三、创建新文件1. 打开CAD软件，并创建一个新的工程文件；2. 设置绘图单位：选择合适的单位，如米或英尺；3. 设置绘图范围和比例：根据实际需要，设定合适的绘图范围和比例。
四、导入底图1. 将准备好的设计图纸导入CAD软件中；2. 根据需要，对导入的图纸进行缩放和调整，使其适应绘图范围。
五、绘制道路和轨道1. 使用CAD软件的绘图工具，如直线、弧线、圆等，按照设计图纸的要求绘制道路和轨道；2. 根据实际需要，使用CAD软件的修剪和延伸功能，调整道路和轨道的长度和方向。
六、标注道路和轨道1. 使用CAD软件的标注工具，如文字或注释，为道路和轨道进行标注；2. 确保标注清晰可读，并符合相关标准和要求。
七、添加交通设施1. 使用CAD软件的图标库或绘制工具，添加交通设施，如交通灯、信号标志、停车场等；2. 根据设计需求，确定交通设施的准确位置和尺寸。
八、绘制辅助线1. 使用CAD软件的辅助绘图工具，如网格、参考线等，绘制辅助线以帮助定位和对齐；2. 根据设计要求，设置合适的辅助线样式和间距。
九、添加文字和图例1. 使用CAD软件的文字工具，添加文字说明，如道路名称、行驶方向等；2. 添加图例，以说明地物和交通设施的符号表示。
十、检查和修改1. 审查绘制的布局图，确保没有错误和疏漏；2. 如有需要，进行必要的修改和调整，以满足规划和设计的要求。
十一、保存和输出1. 保存CAD文件，确保数据安全；2. 根据需要，选择合适的文件格式（如DWG、PDF等），输出成品图纸。

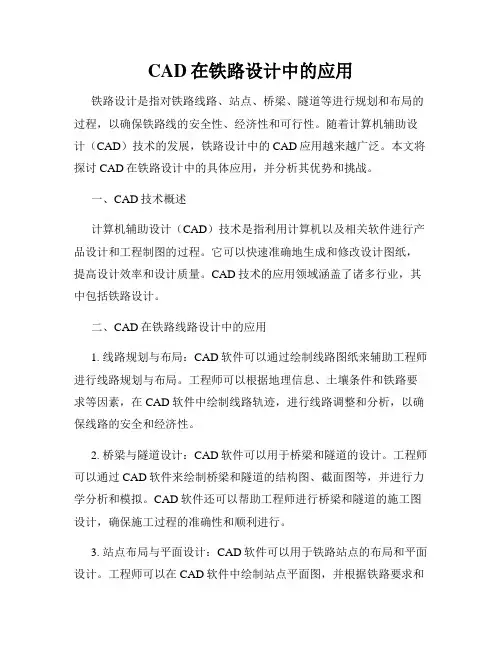

CAD在铁路设计中的应用铁路设计是指对铁路线路、站点、桥梁、隧道等进行规划和布局的过程，以确保铁路线的安全性、经济性和可行性。
随着计算机辅助设计（CAD）技术的发展，铁路设计中的CAD应用越来越广泛。
本文将探讨CAD在铁路设计中的具体应用，并分析其优势和挑战。
一、CAD技术概述计算机辅助设计（CAD）技术是指利用计算机以及相关软件进行产品设计和工程制图的过程。
它可以快速准确地生成和修改设计图纸，提高设计效率和设计质量。
CAD技术的应用领域涵盖了诸多行业，其中包括铁路设计。
二、CAD在铁路线路设计中的应用1. 线路规划与布局：CAD软件可以通过绘制线路图纸来辅助工程师进行线路规划与布局。
工程师可以根据地理信息、土壤条件和铁路要求等因素，在CAD软件中绘制线路轨迹，进行线路调整和分析，以确保线路的安全和经济性。
2. 桥梁与隧道设计：CAD软件可以用于桥梁和隧道的设计。
工程师可以通过CAD软件来绘制桥梁和隧道的结构图、截面图等，并进行力学分析和模拟。
CAD软件还可以帮助工程师进行桥梁和隧道的施工图设计，确保施工过程的准确性和顺利进行。
3. 站点布局与平面设计：CAD软件可以用于铁路站点的布局和平面设计。
工程师可以在CAD软件中绘制站点平面图，并根据铁路要求和乘客需求，进行站房、站台和出入口等设施的布置。
CAD软件还可以帮助工程师进行站点平面设计的优化和调整，以提高站点的运行效率和乘客体验。
三、CAD在铁路设计中的优势1. 提高设计效率：相比传统手绘设计，CAD技术可以快速生成和修改设计图纸，提高设计效率。
工程师可以通过CAD软件进行多次设计迭代，以找到最佳设计方案。
2. 提高设计质量：CAD软件可以精确计算和模拟设计参数，减少设计错误的发生。
工程师可以在CAD软件中对设计进行全面的力学分析和模拟，以确保设计的安全性和可行性。
3. 方便协作与交流：CAD软件可以方便工程师之间的协作与交流。
工程师可以在CAD软件中共享设计图纸，并进行实时的修改和标注，增强团队协作效率，并减少沟通误差。
