船上：起货机、锚机都由它操作控制。 表示：1.图形符号：触点用小圆圈表示，虚线表示档位，在虚
线上涂上黑点表示触点在对应的档位接通，没有黑点则表示断开。 2.触头表表示：将触点与档位分别画在表格中的行和列，
对应的格子内用“×”表示触点在该档位接通，空白表示断开。
主令 控制 器的 触点
主令控制器的外观
通常，操作位置可能 影响安全的设备都必须采 用主令控制器来操作。如 起货机、锚机等。
10
四、熔断器
用途：作为短路保护的电器。熔丝具有“反时限特性”。
选择：—— 熔断器主要掌握熔丝的 选择，见书P.105至106。—— 岸上为 1.5或2.5In。
1.平稳负载：略大于负载额定电流； 2.单台电动机(频繁/不频繁)：起动 电流除2.5或者1.6~2。 3.多台电动机：1.5~2.5Inmax+∑In。
继电器和熔断器：应注意选择方法和规定。
4
一、组合开关
常用有HZ10系列： H - 开关类电器，Z - 转换
开关。 注意：1.这是通断较大电流的转 换开关，与通过小电流的万能转
换开关不同。 2.若解体应注意弹簧的安
装。 弹簧的作用：
快速通断，避免损坏触头。
组装后的样子
结构图见书 P.101. 图8-1-1

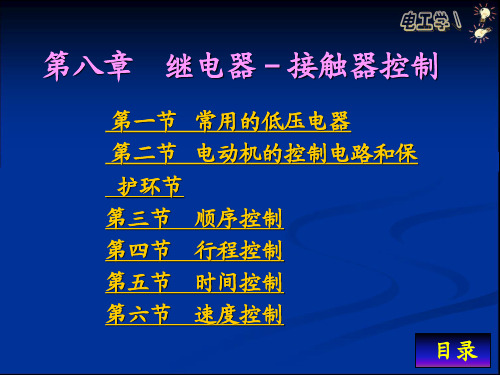

第八章 继电 - 接触器控制
§8-1.常用控制电器 §8-2.控制线路图示法 §8-3.电动机的全压起动控制 §8-4.电动机的降压起动控制 §8-5.电动机的制动停车控制 §8-6.直流电动机的起动控制 §8-7.机舱电动辅机的自动控制
第八章小结 1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
1.常用电器工作原理(尤其是时间继电器符号) ； 2.部分直流电动机起动控制线路中继电器工作(触 点竞争问题) 。
3
§8-1.常用控制电器
本节介绍的控制电器主要有四种
组合开关 接触器 继电器 熔断器 总体要求：
各种电器主要应该掌握其工作原理，结构则 可一般了解。
接触器：应注意参数及交流接触器短路环的 作用原理。
5
二、接触器
接触器(Contactor)： 结构：触头（Contact）系统 （含灭弧装置），电磁机构，
释放弹簧。
原理：—— 通电：电磁力吸
合；断电：弹簧力释放。
原理图
技术参数：
⑴.线圈额定电压； ⑵.(触头)
实物
额定电流；⑶.动作值。书P.101~ 102。 与符号
主触头(main contact)：
1.通电延时闭合，断电瞬时断开的常开触头。 2.通电瞬时闭合，断电延时断开的常开触头。 3.通电延时断开，断电瞬时闭合的常闭触头。 4.通电瞬时断开，断电延时闭合的常闭触头。
通电延 时线圈
断电延 时线圈
7
时间继电器结构
空气阻尼(气囊) 式时间继电器：
有通电延时和断 电延时之分。
参见：书P.103， 图8-1-3。
主电路、大电流；
辅助触头(auxiliary contact) ：
ቤተ መጻሕፍቲ ባይዱ
控制电路、小电流。
6
三、继电器
种类：电磁式、感应式、机械式、双金属片式、电子式、电动式等。 常用的以电磁式为主。
电磁式继电器：继电器(relay)：没有主触头。原理与接触器同。 电压继电器：线圈匝多、线细，有过压和欠压继电器之分。 电流继电器：线圈匝少、线粗，有过流和欠流继电器之分。 中间继电器：实质就是电压继电器，作用：1.放大；2.增加触头。 时间继电器：作用：产生延时，有通电延时和断电延时之分。
12
一、控制线路中电器和元件的图形符号和文字符号
控制系统的组成： 电器由元件组成，电器用导线连接成电气线路，
从而组成继电接触器控制系统。 常用控制电器：
各种继电器、接触器、按钮、开关及其它电器， 电动机也是控制系统的一部分。 图形符号和文字符号：
符合GB4728-84、85和GB7159-87的标准。见书 P.121. 至 P.123 —— 附录一。（前面各种电器已对 部分符号进行说明，这里略讲）
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
2
学习第八章应该注意的点
第八章学习应注意的几个问题： 1.常用电器有哪些？各自如何工作？ 2.什么是控制线路图示法 ？国家标准进行了什么
规定？ 3. 如何分析起动、自动及常用控制线路？这些线
路设置了那些保护环节？它们的工作过程如何？ 本章主要是原理性的概念不要求计算。 相对比较难的点：
机原理相似），当圆环所受的力大于弹簧力（可人为整定） 时，触头动作。
热继电器： 原理：利用电流的热效应，使双
金属片弯曲，从而使触头动作。 注意：1.热继电器只用作过载保
护或缺相保护，不能用作短路保护。 2.热继电器动作后须经过
冷却后，按动复位按钮才能复位。
9
主令控制器
主令控制器：—— 已经不是继电器的内容，属于“主令电器”。 用途：用来频繁切换(通断)控制线路(小电流线路)的手动电器。
电动式时间继电器： 组成：一台小型同步电动机和机械减速机构。
电子式时间继电器：—— 原理图见书P.104，图8-1-4。 晶闸管V4延时导通，V4导通后，KA线圈才通过较大的电流，才
使其触头动作——改变状态。
8
其它继电器
速度继电器：感应式原理图见书P.104，图8-1-5。 原理：将速度转化成圆环上导条的受力（与异步电动
13
二、电气线路图
电气线路图：—— 有多种，书上介绍两种：电 路图和接线图。
电路图： 用符号按其工作顺序排列，详细表示电路设备 或全套装置的全部组成和电气连接。—— 不考虑实 际位置；分析原理用。 接线图： 用规定的符号既表明各电气元件在电路上的联 系，又表明各元件相互间位置的图形，施工、检修 用。—— 属于安装图之一。
熔断器特性 反时限特性
[第一节要点] ：各种电器（作用原理）；接触器（参 数、交流短路环）；继电器（U、I、timer、n、热）； 熔断器（作用、选择）。
11
§8-2.控制线路图示法
本节主要内容：
注意：篇幅虽然小，但内容重要，对看图及分 析意义重大。
尤其是：有关规定，一定要记住，且会用。 内容：
1.控制线路中电器和元件的图形符号和文字符号； 2.电气线路图； 3.绘制电路图规定。—— 虽然是绘制规定，但 若不懂这些规定，将无从读图，更不用说分析。
