内部编号:AN-QP-HT955版本/ 修改状态:01 / 00The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis,Implementation, Follow-Up And Interactive Correction, Summary, Etc.编辑:__________________审核:__________________单位:__________________皮带运输物件的安全技术措施通用范本皮带运输物件的安全技术措施通用范本使用指引:本解决方案文件可用于对工作想法的进一步提升,对工作的正常进行起指导性作用,产生流程包括确定问题对象和影响范围,分析问题提出解决问题的办法和建议,成本规划和可行性分析,执行,后期跟进和交互修正,总结等。
资料下载后可以进行自定义修改,可按照所需进行删减和使用。
一、准备工作1、将皮带上的煤拉空,并检查拉线开关是否灵活可靠。
在信号不清晰、闭锁不灵敏、不超作用的情况下,严禁开机。
2、由施工负责人明确分工,指定专人负责安全、专人开机,并指派谁负责放物件、谁负责卸物件。
二、安全技术措施1、各岗位人员必须明确职责,集中精力。
2、将物件放上皮带时,必须在停机闭锁情况下进行。
放铁棚等物件用人工抬时,必须喊口令,起放协调一致,物件放在皮带上要保持平稳、整齐。
物件与物件间距不得小于5米,确认安全无误后方可解开闭锁,发出开机信号,进行开机。
3、开机前,施工负责人必须讲清所运物件的数量。
4、等物件运到指定地点后,要及时闭锁皮带,并把所卸物件放在指定地点,分类堆放整齐,挂好标志牌。

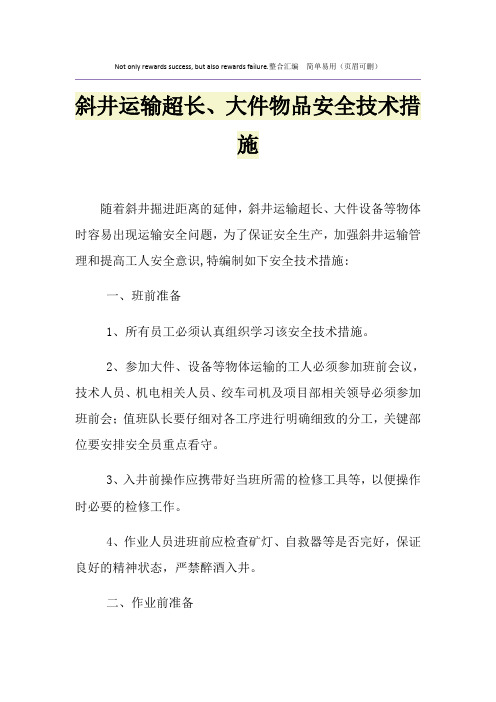

Not only rewards success, but also rewards failure.整合汇编简单易用(页眉可删)斜井运输超长、大件物品安全技术措施随着斜井掘进距离的延伸,斜井运输超长、大件设备等物体时容易出现运输安全问题,为了保证安全生产,加强斜井运输管理和提高工人安全意识,特编制如下安全技术措施:一、班前准备1、所有员工必须认真组织学习该安全技术措施。
2、参加大件、设备等物体运输的工人必须参加班前会议,技术人员、机电相关人员、绞车司机及项目部相关领导必须参加班前会;值班队长要仔细对各工序进行明确细致的分工,关键部位要安排安全员重点看守。
3、入井前操作应携带好当班所需的检修工具等,以便操作时必要的检修工作。
4、作业人员进班前应检查矿灯、自救器等是否完好,保证良好的精神状态,严禁醉酒入井。
二、作业前准备1、机电人员负责检查绞车、信号铃、钢丝绳、以及连接部件等情况,发现绞车运行异常、钢丝绳磨损断丝严重、连接部件不牢固等情况必须立即处理。
2、掘进班组负责对工作面、轨道质量进行全面的检查,将施工用具收捡到指定地点,清除巷道内浮矸、杂物,巷道内必须保证平整畅通。
3、瓦斯检查员负责认真检查巷道内瓦斯情况,安全员负责检查巷道内安全情况,以及巷道内的“一坡三挡”是否正常使用,存在安全隐患的必须立即处理,不能及时处理或有重大安全隐患的必须立即通知调度室,由调度通知相关领导进行处理。
4、下放超长、大件设备及材料前,必须停止斜井工作面工作,斜井内禁止有人员行走。
三、作业1、待各项工作检查完毕,绞车试运行正常,值班队长、机电队长向现场安全副经理或生产副经理汇报,经现场安全副经理或生产副经理同意后,方可进行下一步作业。
2、钢轨等超长物体装车时必须进行可靠的捆绑,超长物体与平板车接触面积最大的接触面要两头摆放在上、下两个平板车上,每次钢轨装车数量不得超过4根。
并用多根双股(至少双股)8#铁丝加?14.5mm钢丝绳捆绑牢靠,捆绑完成后必须由当班机电队长安排专人(钳工、检修工等)以及现场安全副经理或生产副经理检查,确认牢固可靠,防止下滑。

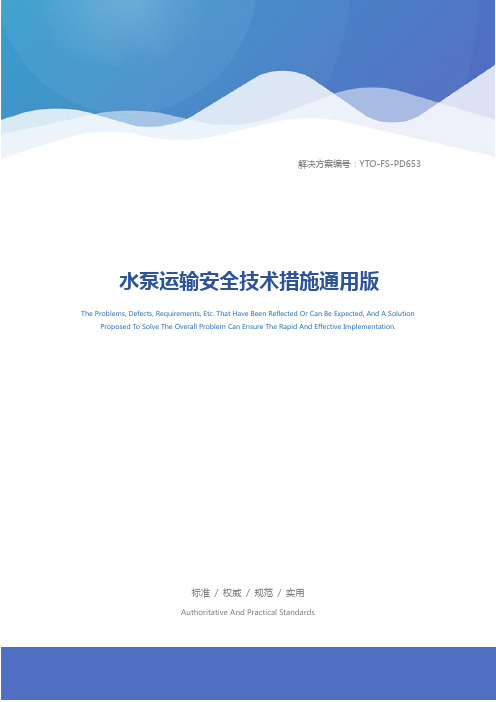

解决方案编号:YTO-FS-PD653水泵运输安全技术措施通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards水泵运输安全技术措施通用版使用提示:本解决方案文件可用于已经体现出的,或者可以预期的问题、不足、缺陷、需求等等,所提出的一个解决整体问题的方案(建议书、计划表),同时能够确保加以快速有效的执行。
文件下载后可定制修改,请根据实际需要进行调整和使用。
根据生产需要和矿安排部署,我矿新水泵需从地面运往+70泵房,旧水泵从+70泵房运往地面,为保证运输环节安全顺利,特制定本安全措施:一、运输路线:副井口--副井底---+70泵房。
二、现场负责人:苗元起三、各岗位工种人员必须做到持证上岗,严格执行现场交接班制度和安全生产责任制,严格按“三大规程”作业,不得擅自脱岗、离岗,必须坚守岗位,切实搞好自主保安工作。
四、斜巷提升一般规定:1、信号规定:一停、二上、三下、四慢上、五慢下。
2、串车规定:下放平板车时,每次只允许下放一个平板车。
严禁超保险绳长度挂车。
3、连接方式规定:提升或下放平板车时,必须按规定使用平板车专用销子。
专用销子必须使用专用闭锁,否则不准连车。
4、各岗位特殊工种人员,绞车工、信号工、挂钩工必须经过培训,熟悉并熟练掌握有关规定,持证上岗,严格按本工种的操作规程操作,遵守本岗位安全责任制。
5、每次下车前,必须按规定检查后,确认无误,才能打开阻车器、挡车杠、升起挡车绳圈,按规定下放车辆。
斜井运输超长、大件物品安全技术措施引言斜井运输是一种用于运输超长、大件物品的特殊运输方式。
相比传统的水平运输方式,斜井运输具有更高的安全隐患。
为了确保斜井运输过程中的安全,需要采取一系列的技术措施。
本文将介绍一些常用的斜井运输超长、大件物品的安全技术措施。
选用合适的运输工具和设备在斜井运输中,选择合适的运输工具和设备是确保安全的关键。
首先,需要根据物品的尺寸、重量和特殊要求选择合适的运输工具,如斜井车或斜井船。
其次,需要确保运输工具和设备具备稳定性和承重能力,以确保物品在运输过程中不会发生意外。
制定详细的运输计划在进行斜井运输前,制定详细的运输计划是必要的。
运输计划应包括运输路线的选择、运输工具的选择、运输过程中的安全措施等内容。
通过制定详细的运输计划,可以有效地规避运输过程中可能遇到的风险,确保运输过程的顺利进行。
实施稳定化措施在斜井运输过程中,稳定化措施是确保物品安全的重要环节。
一种常用的稳定化措施是使用稳定器来固定物品。
稳定器可以防止物品在运输过程中发生倾斜或滑动,提高物品的稳定性。
此外,还可以使用衬垫、垫片等材料来填充物品与运输工具之间的间隙,增加物品的稳定性。
加强保护措施在斜井运输中,保护措施是确保物品安全的重要手段。
一种常用的保护措施是使用软包装材料或缓冲材料来包裹物品。
软包装材料或缓冲材料可以有效地吸收运输过程中的冲击力,减少物品受损的概率。
此外,还可以使用保护罩或防护架等设备来保护物品不受外界环境的影响。
加强监控和检测在斜井运输过程中,监控和检测是确保安全的关键。
通过安装监控设备,可以实时监测运输过程中的动态情况,如运输工具的运行状态、物品的位置等。
同时,还可以使用传感器等设备来检测物品的温度、湿度等环境参数,及时发现异常情况并采取相应的措施。
做好应急准备尽管采取了一系列的安全技术措施,但斜井运输仍然存在一定的风险。
为了应对突发情况,需要做好应急准备工作。
应急准备包括制定应急方案、培训相关人员的应急技能、准备必要的应急设备等。

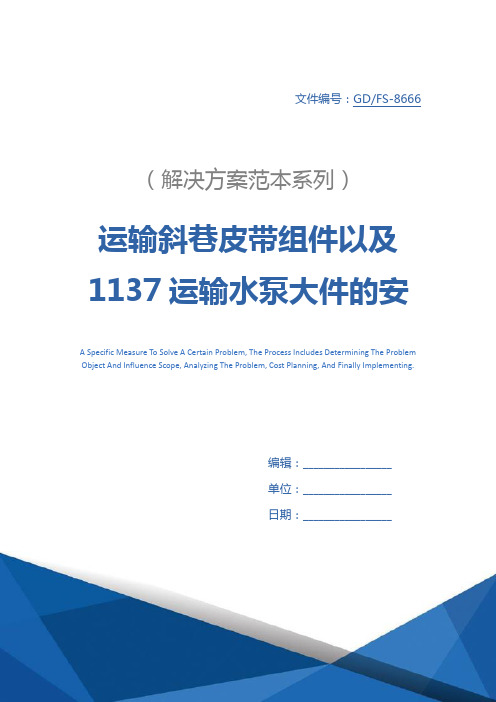

文件编号:GD/FS-8666A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑:_________________单位:_________________日期:_________________(解决方案范本系列)运输斜巷皮带组件以及1137运输水泵大件的安全技术措施详细版运输斜巷皮带组件以及1137运输水泵大件的安全技术措施详细版提示语:本解决方案文件适合使用于对某一问题,或行业提出的一个解决问题的具体措施,过程包含确定问题对象和影响范围,分析问题,提出解决问题的办法和建议,成本规划和可行性分析,最后执行。
,文档所展示内容即为所得,可在下载完成后直接进行编辑。
一、工程概况1137综采工作面回采至1137运输斜巷位置时,需改变运输系统,不再使用1137运输斜巷,届时将对1137运输斜巷的皮带大件、1137运输巷的皮带机大件以及水泵进行回收,为保证回收工作能安全、有序进行,特编制此安全技术措施呈矿审批。
二、技术措施1、回收路线:1137运输斜巷→1137回风巷→1137回风斜巷→210回风石门→210回风石门斜巷→1745轨道石门→金一轨道斜井→地面广场。
(回收运输路线图见附图1)2、运输方式:1137运输斜巷使用JM-28A绞车提升旱船、使用JHC-140绞车下拉旱船;1137回风巷采用人工抬运;1137回风斜巷到210回风石门使用SQ-80无极绳绞车拉运;210回风石门斜巷使用JH-20绞车提升;1745轨道石门使用机车运输;轨道斜井使用主绞车提升。
3、回收顺序:先回收1137运输斜巷皮带机大件,再回收1137运输巷皮带机大件及水泵。
皮带运输安全操作规程范文皮带运输是一种广泛应用于各个行业的重要运输方式,能够实现大规模的物流运输,并具有高效、经济的特点。
为了确保皮带运输的安全和顺利进行,制定并贯彻一套完善的操作规程是至关重要的。
本文将介绍一份皮带运输安全操作规程的范文,旨在帮助各行各业建立和改进皮带运输的安全操作管理体系。
一、安全管理制度1. 建立公司的安全管理制度,明确安全责任部门及负责人,并落实到位。
2. 制定和完善安全管理制度,包括运输过程中的各个环节和岗位的安全操作规程,确保人员有明确的操作流程和要求。
3. 定期进行安全培训,提高员工的安全意识和技能,确保员工能够正确操作、维护和处理皮带运输设备。
二、运输前的准备工作1. 检查皮带运输设备的完好性和安全性,确保所有部件正常运行,并及时排除故障。
2. 检查运输线路的环境和条件是否符合安全要求,确保运输过程中没有障碍和危险。
3. 检查相关设备和工具是否到位、齐全,确保在运输过程中能够迅速应对突发情况。
三、装车和卸车操作1. 在装车前,要确保货物的装载量符合设备的承载能力,并采取相应的措施,确保货物的稳定和安全。
2. 在卸车时,要先稳定负载,再进行卸货操作,以防止货物掉落和意外伤害。
3. 在装车和卸车过程中,要做好防护措施,避免人员受伤和设备损坏。
四、运输过程中的安全控制1. 控制货物的运输速度,确保在安全范围内,并遵守交通规则。
2. 运输过程中要定期进行设备的检查和维护,确保设备正常运行,避免因设备故障引发的事故。
3. 运输过程中要保持通畅的沟通和联系,及时报告和处理突发情况,确保安全问题能够及时得到解决。
五、应急处理和事故预防1. 针对可能发生的事故,制定和实施应急预案,确保能够迅速、有效地处置事故,并最大限度地减少损失。
2. 在运输过程中,要随时关注环境和设备的变化,及时对潜在的危险进行识别和处理,预防事故的发生。
3. 对于事故的处理和事故原因的调查,要及时总结经验教训,并采取措施,防止类似事故再次发生。
斜井运送大件安全技术措施1. 简介斜井运送大件是一种特殊的运输方式,用于运输体积庞大和重量较大的物品。
相比传统的运输方式,斜井运送大件具有更高的安全风险。
因此,为了确保运输过程中的安全,采取一系列的技术措施势在必行。
本文将介绍斜井运送大件的安全技术措施,包括事前准备、运输过程中的安全控制和事后的整理工作。
这些措施将有助于提升斜井运送大件的安全性以及减少潜在的事故发生。
2. 事前准备斜井运送大件的安全性首先取决于事前的准备工作。
在进行运输之前,需要进行如下的安全技术措施:2.1 路线规划在选择运输路径时,应考虑道路的宽度、坡度、弯曲程度等因素。
避开狭窄的道路、陡坡以及急转弯的路段,以减少运输过程中的风险。
如果无法避开这些道路,需要进行足够的路面加固和安全措施。
2.2 设备和工具准备在斜井运送大件之前,需要准备一系列的设备和工具,包括重型起重机、安全带、钢丝绳等。
这些设备和工具将确保大件在运输过程中的稳定和安全。
2.3 人员培训为了确保斜井运送大件的安全进行,在运输之前,需要对相关人员进行培训。
培训内容包括设备的正确操作方法、紧急事故的处理、安全事项等。
只有具备相关知识和技能的人员才能确保斜井运送大件的安全进行。
3. 运输过程中的安全控制在斜井运送大件的过程中,需要采取一系列的安全控制措施,以保证运输的安全性。
以下是一些常见的措施:3.1 稳定性控制在运输过程中,需要确保大件的稳定性。
使用重型起重机将大件固定在运输车辆上,并使用安全带和钢丝绳进行加固,防止其在行驶过程中发生晃动或脱落的情况。
3.2 速度控制斜井运送大件的车辆需要控制速度,以减少事故的潜在危险。
根据路况和车辆情况合理调节速度,避免过快或过慢的情况发生。
3.3 交通管控为了确保斜井运送大件的安全进行,需要进行交通管控。
在车辆前后设置警示标志和灯光,以提醒其他车辆注意。
同时,有专人负责指挥和协调交通,确保车辆安全通过。
3.4 紧急处理在运输过程中,如果发生紧急情况,如车辆故障、地面塌陷等,需要立即采取措施进行应对。
水泵运输安全技术措施水泵在生产生活中应用广泛,在生产和运输过程中,需特别注意安全问题。
本文将介绍水泵运输安全技术措施,从而保障水泵的安全运输和保养。
前置准备在水泵运输之前,必须进行前置准备工作:1. 检查水泵的机身和配件在水泵运输之前,必须检查其机身和配件是否完好。
如有发现缺陷,应及时处理。
2. 检查水泵的固定在水泵运输之前,必须检查其固定是否可靠。
如有发现松动,应及时加固。
3. 检查水泵的外部环境在水泵运输之前,必须检查其外部环境是否适宜运输。
如有发现不适宜运输的情况,应及时解决。
1. 拆装水泵在运输前需要进行拆装,避免过重或过宽使运输车辆超重或超宽。
2. 选择合适的运输工具在选择运输工具时,应根据实际情况选择合适的车辆,并对车辆进行检验和监管。
3. 装载当运输工具到达现场后,需要使用合适的工具将水泵装上运输工具,避免造成损坏。
4. 途中保护在水泵运输途中,应加强保护措施,避免水泵在运输途中发生意外。
5. 到达现场当水泵到达现场后,应安排专人对其进行检测和安装,避免水泵在运输途中发生的损坏和影响使用。
1. 检查水泵的机身和配件在水泵到达现场后,应进行机身和配件的检查,判断是否有缺陷或损坏,并及时处理。
2. 检查水泵的固定保养水泵时,还需检查其固定是否可靠,如发现不可靠,应及时加固。
3. 检查水泵的运行情况保养水泵时,还需检查其运行情况,如发现异常情况,应及时处理。
4. 清洗水泵定期清洗水泵,保证其正常运行。
在清洗水泵时,应避免使用带有腐蚀性的化学物质和硬物,避免对水泵产生损害。
总结通过以上方法,我们可以保证水泵的安全运输和保养。
但需要注意的是,每种水泵都有其独特的运输和保养方法,需根据实际情况进行客户化的运输和保养方案。
最后,希望本文能给广大使用水泵的用户带来帮助。
汇报人:日期:CATALOGUE目录•引言•斜井运送大件安全技术措施总体方案•斜井运送大件安全技术措施细节要求•斜井运送大件安全技术措施风险分析及应对措施•斜井运送大件安全技术措施实施保障及监督机制•结论与展望引言斜井作为重要的运输通道,常用于运送大件物品。
然而,由于斜井的特殊性质,运送大件物品时存在一定的安全隐患。
针对这些问题,制定斜井运送大件安全技术措施,以确保运送过程的安全性和稳定性。
背景介绍目的和意义02斜井运送大件安全技术措施总体方案方案设计原则030201方案实施流程方案效果评估安全性提升在保障安全的前提下,运输效率得到提高,减少了运输时间和成本。
效率提高管理水平提升03斜井运送大件安全技术措施细节要求人员要求操作人员需经过专业培训,熟悉斜井运送大件的操作规程和安全注意事项。
操作人员需具备相应的职业资格证书,并能够熟练运用各种相关设备。
操作人员应具备良好的身体状况和心理素质,以应对突发情况。
010203设备要求1环境要求23斜井运送大件的环境应符合相关安全规定和标准。
斜井内部应有足够的照明和通风,以确保操作环境的安全。
斜井周围应设置相应的安全警示标志和防护栏,以防止人员和设备掉落。
04斜井运送大件安全技术措施风险分析及应对措施风险分析物体打击机械伤害交通安全环境风险应对措施在装卸和运输过程中,要严格遵守操作规程,并定期对对大件进行详细的检查和测量,确保其符合运输要求,05斜井运送大件安全技术措施实施保障及监督机制应急预案制定针对可能出现的紧急情况和事故,制定应急预案,包括应急组织、通讯联络、现场处置等方面,确保在紧急情况下能够迅速、有效地应对。
实施保障明确责任分工明确各级管理人员、技术人员、现场作业人员的职责和分工,确保各项安全技术措施得到有效实施。
制定安全技术方案根据斜井运送大件的特点和要求,制定详细的安全技术方案,包括运输工具选择、装卸作业程序、安全防护措施等。
培训与教育对参与斜井运送大件的相关人员进行安全技术培训和教育,提高他们的安全意识和操作技能。
煤矿运输大型设备安全措施范本煤矿运输大型设备安全措施(标准、完整、实用、可修改)整体解决方案系列GL实用范本| DOCUMENT TEMPLATE编号:FS-QG-煤矿运输大型设备安全措施Safety measures for large equipment in coal mine transportation说明:为明确各负责人职责,充分调用工作积极性,使人员队伍与目标管理科学化、制度化、规范化,特此制定大型设备包括综放(采)液压支架、采煤机、综掘机、转载机、破碎机、皮带机、刮板机、乳化液泵、移动变电站、回柱绞车、架线电机车等重量和体积均较大的设备及其附属设备。
为保证运输安全,特制定了此安全措施,包括地面运输、立井运输、平巷运输及斜巷运输。
一、地面运输1、运输液压支架及大型设备必须使用安全可靠的车辆。
严禁使用不完好或带病运行的车辆。
2.对于升井的大型设备,严禁使用线束运输。
可以用钢丝绳******,用螺栓固定,用锚链固定。
使用钢丝绳捆绑时,要用防止设备尖锐的棱角部分剪切第2页,共9页GL实用范本| DOCUMENT TEMPLATE钢丝绳断裂的措施。
******的设备不会相对于车体滑动。
使用u形夹可靠地固定钢丝绳端部。
严禁用手拉葫芦代替u形卡子固定钢丝绳端部。
当运输支架用螺栓固定时,所用螺栓的直径不得小于m30。
使用数量不得少于支架底座的规定数量,螺栓必须拧紧并紧固可靠。
用锚链固定大型设备时,应选用强度与大件重量相适应的锚链元宝环和螺栓,必须拧满扣紧固可靠。
并检查装载车辆连接件完好、没有偏载严重等现象。
方能入井。
3.各大车之间的连接必须使用专用拉杆或21.5绳扣。
禁止用锚链连接车辆。
二、立井运输1、井上下向罐笼装卸大型矿车,推车机不能满足装卸要求时,由车场调度绞车牵引装卸矿车。
调度绞车司机应控制速度,慢速行驶,防止调度绞车牵引速度过快损坏四角导轨。
电机在顶车至主笼和副笼时,电机车运行速度不得超过0.5m/s,严禁惯性甩车。
内部编号:AN-QP-HT706版本/ 修改状态:01 / 00The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis,Implementation, Follow-Up And Interactive Correction, Summary, Etc.编辑:__________________审核:__________________单位:__________________运输斜巷皮带组件以及1137运输水泵大件的安全技术措施通用范本运输斜巷皮带组件以及1137运输水泵大件的安全技术措施通用范本使用指引:本解决方案文件可用于对工作想法的进一步提升,对工作的正常进行起指导性作用,产生流程包括确定问题对象和影响范围,分析问题提出解决问题的办法和建议,成本规划和可行性分析,执行,后期跟进和交互修正,总结等。
资料下载后可以进行自定义修改,可按照所需进行删减和使用。
一、工程概况1137综采工作面回采至1137运输斜巷位置时,需改变运输系统,不再使用1137运输斜巷,届时将对1137运输斜巷的皮带大件、1137运输巷的皮带机大件以及水泵进行回收,为保证回收工作能安全、有序进行,特编制此安全技术措施呈矿审批。
二、技术措施1、回收路线:1137运输斜巷→1137回风巷→1137回风斜巷→210回风石门→210回风石门斜巷→1745轨道石门→金一轨道斜井→地面广场。
(回收运输路线图见附图1)2、运输方式:1137运输斜巷使用JM-28A绞车提升旱船、使用JHC-140绞车下拉旱船;1137回风巷采用人工抬运;1137回风斜巷到210回风石门使用SQ-80无极绳绞车拉运;210回风石门斜巷使用JH-20绞车提升;1745轨道石门使用机车运输;轨道斜井使用主绞车提升。
3、回收顺序:先回收1137运输斜巷皮带机大件,再回收1137运输巷皮带机大件及水泵。
4、绞车提升旱船的技术要求:(1)使用JM-28A、钢丝绳绳径为Φ31mm 型绞车提升旱船,绞车必须打设好戗压住;将绞车底座使用SGW-420刮板机链穿连接环、螺丝满丝紧扣固定在棚腿上。
(绞车安装位置见附图2)(2)使用JHC-140绞车下拉旱船,绞车必须打设好戗压柱并使用5T导向滑轮将绞车钢丝绳引至巷道中间,5T导向滑轮固定在帮上的稳固锚杆上。
(绞车安装位置见附图2)。
(3)旱船最大提升载重量11T。
4、回收皮带机组件的施工工艺:(1)拆卸皮带机综合保护装置和各种保护装置,集中回收,防止丢失。
(2)松张紧绞磨绳,分别在皮带机机头和机尾的合适位置将皮带断开;为保证皮带的循环使用,严禁随意折坏、磨损皮带,必须保证每段皮带有足够的长度。
皮带装在旱船上不得有超长、超宽现象。
(3)依次拆卸机头架、机头驱动部、皮带机储带仓以及上下托辊、纵梁、H架、机尾,并成堆摆放以便装上旱船。
(4)机头、机尾部分大件拆卸时,使用SGW420刮板机链穿连接环、螺丝满丝紧扣固定在顶板稳固的锚索或锚杆上,挂上5T手拉葫芦。
用两道以上的Φ12.5mm钢丝绳扣将待拆卸设备捆绑牢固,挂在吊葫芦钩上。
拉动小链,使葫芦吃劲后,人员将架上的螺丝卸下,松开倒链,慢慢将设备放在巷帮或旱船上。
1137运输斜巷机头部分皮带机组件直接人工抬运到1137回风巷,1137运输巷皮带组件使用旱船提升。
5、回收1137运输巷水泵的施工工艺:将潜水泵逐一从水窝子中使用2T手拉葫芦拉出,并倒运至旱船装车点。
6、附1:1137运输斜巷JM-28A绞车提旱船钢丝绳安全系数的验算(1)已知条件:绞车型号JM-28A,平均绳速10m/min、牵引力275KN、钢丝绳直径选用Φ31mm、卷筒直径540mm,宽度710mm、容绳量350m、钢丝绳抗拉强度为554.5KN,钢丝绳比重338.3Kg/100m,巷道长度223米,巷道坡度16º。
(2)验算①绞车提升能力的验算:根据F静≥Fmax进行验算再由公式:Fmax=(Q×(sina+f₁cosa)+p×Lc(sina+f₂cosa))×gF静:绞车最大静拉力275KNFmax:绞车提升最大负荷Q:旱船最大载重量11TP:钢丝绳比重338.3Kg/100mLc:钢丝绳悬垂长度223mf₁:旱船与巷道地板的滑动摩擦系数取0.4f₂:钢丝绳与巷道地板的滑动摩擦系数取0.3 N:钢丝绳的安全系数a:提升巷道平均坡度16ºg:9.8N/KgFmax=(11000×(sin16º+0.4×cos16º)+(338.6/100)×223×(sin16º+0.3×cos16º))×9.8≈75.4KN75.4KN6.5因此,所选φ31mm钢丝绳能够满足提升要求。
附2:1137运输斜巷JHC-140绞车下拉旱船钢丝绳安全系数的验算(1)已知条件:绞车型号JHC-140,平均绳速5m/min、牵引力140KN、钢丝绳直径选用Φ12.5mm、钢丝绳抗拉强度为88.7KN、钢丝绳比重84.57Kg/100m,巷道长度223米,巷道坡度16º。
(2)验算③绞车提升能力的验算:根据F静≥Fmax进行验算再由公式:Fmax=(Q×(f₁cosa-sina)+p×Lc(f₂cosa-sina))×gF静:绞车最大静拉力140KNFmax:绞车下拉最大负荷Q:旱船重0.8TP:下拉时钢丝绳受底板的阻力以JM-28A 绞车的钢丝绳计算(比重为338.3Kg/100m)。
Lc:钢丝绳悬垂长度223mf₁:旱船与巷道地板的滑动摩擦系数取0.4f₂:钢丝绳与巷道地板的滑动摩擦系数取0.3 N:钢丝绳的安全系数a:提升巷道平均坡度16ºFmax= 800×(0.4×cos16º-sin16º)+(338.6/100)×223×(0.3×cos16º-×sin16º)×9.8≈0.948KN0.948KN6.5因此,所选φ12.5mm钢丝绳能够满足下拉要求。
三、安全措施1、起吊及抬运安全措施(1)在进行起吊作业时,必须严格执行安全确认制度即敲帮问顶,及时发现隐患,消除隐患,保证作业的安全。
(2)起吊前要有专人检查手拉葫芦,齿轮、摩擦片等完好无锈蚀,主链及小链无变形、无严重锈蚀,运转灵活,护罩齐全紧固,自锁性能好,钩子完好,销轴牢靠。
(3)起吊过程要专人操作、专人监护,并明确施工负责人和安全责任人,起吊过程由施工负责人统一指挥。
(4)起吊物件时绳扣捆绑位置要合理,连接要牢固。
捆绑物件时,物件及起吊梁的棱角部位要用木板衬垫或采取其他措施,以防止棱角切割绳扣。
(5)起吊时要先试吊即慢慢拉动拉链,使绳扣及物件受力,检查起吊点、绳扣、物件的受力情况,无问题时方可继续起吊。
(6)物件吊起离开地面时,专人观察起吊点、绳扣及物件是否有异常变化,有异常变化时立即停止起吊。
(7)起吊过程中,作业人员要用手拉着拉链,以防葫芦打滑,物件突然落下。
作业人员操作时不得在因起吊绳扣或起吊工具失效,起吊物件下落或运动所到达的位置,以防物件落下伤人。
上下山起吊时,被吊物件的下山方向及两侧不得有人。
(8)多点起吊时操作人员要配合好,保证物件平衡起吊。
(9)起吊物件到位后,对各部位再检查一遍,确认无问题时方可进行其他工作。
(10)起吊时物件要找好重心,物件重心不正时,要将物件放下,对物件重新捆绑后方可试吊、起吊。
严禁人力对被吊物件进行平衡。
(11)设备起吊过程中,无特殊情况,不得中间停止作业,指挥人员和作业人员不得离开岗位,确实需要中间停顿的,应将起吊物垫实、垫牢,防止歪倒。
(12)人工抬运重设备时,必须有专人指挥,严禁损坏设备或伤人。
(13)人工搬运较轻设备部件时,必须根据所搬运部件的长度保持一定的距离,按顺序搬运。
(14)多人抬运大件时,必须齐心协力,找好平衡点,防止大件倾斜伤人。
(15)当重物超过一个人扛运能力时,必须两人或多人进行抬运,严禁单独强行扛运;抬运时,必须选择足够强度的抬杠及钢丝绳绳套。
(16)两人或多人抬设备时,必须有一名跟班队长或班组长现场指挥;并且要喊口号,两脚必须走稳踏实,严防蹬空。
同时,必须使用同侧的肩,同时抬同时放,必须相互配合好,做到同起同落;往地上放时,人员的手、脚不得放在重物的下方以及可能被挤压到的地方,必须轻抬轻放,严禁乱掷,防止因两端不同时落地造成伤人事故;中途停止抬运时,必须将重物放平稳,防止重物滚动或歪倒伤人,抬运重物的工具必须放到底板上防止工具掉落伤人。
2、绞车提升旱船和下拉安全措施(1)使用1137运输斜巷下出口JHC-140绞车向下拉空旱船前,将1137运输斜巷上出口JM-28A绞车的钢丝绳钩头使用Φ31mm钢丝绳绳扣连接在旱船上,使其能随旱船一起被拉至下出口,如果任何绞车出现故障需停车,必须打声光语音信信号让另一绞车司机停车,待处理好后再起车。
(2)使用1137运输斜巷上出口JM-28A 绞车提升旱船时,将1137运输斜巷下出口JHC-140绞车的钢丝绳钩头使用Φ31mm钢丝绳绳扣连接在旱船上,使其能随旱船一起被提升至上出口,如果上出口JM-28绞车出现故障,必须打声光语音信信号让下出口JHC-140绞车司机停车,待处理好后再起车。
由于JM-28A绞车的速度是JHC-140绞车速度的两倍为10m/min,所以JHC-140绞车必须提前6min 开车,然后两车同时运行5min之后,JM-28A 绞车停车,等待JHC-140运行6min之后两车又同时运行5min,依次循环,以保证下出口JHC-140绞车和上出口JM-28A绞车之间不出现互拉现象。
如果任何绞车出现故障需停车,必须打声光语音信信号让另一绞车司机停车,待处理好后再起车。
(3)每班回收前,绞车司机必须仔细检查绞车的戗压柱、底座螺丝及钢丝绳是否合格,否则及时处理。
在两戗柱之间必须设置好防护网以及戗柱和压柱之间也要安设好防护网,防止钢丝绳反弹伤人。
(4)绞车司机必须持证上岗,在旱船运行时严格执行“行人不行车,行车不行人”的规定。
1137运输斜巷上下出口派专人设好警戒线,并在距离底板1.2m位置悬挂“正在行车,禁止行人”的警示牌。
