光缆测试报告

光缆测试报告两篇篇一：光缆测试报告工程名称：生产厂家测试日期20XX年01月20日测试地点S36风机温度 0 ℃光缆盘号001 光纤芯数24 测试波长≤1310nm测试项目□开盘测试标称长度4200 m 外层损伤无光纤封头完好实测长度4200 m 线盘质量完好无损坏□接头衰减测试接头桩号A3 接头塔号A3□纤芯衰减测试测试线路长度0. 844km 方向升压站至S36风机纤芯序号纤芯色别纤芯衰减（db/km）纤芯序号纤芯色别纤芯衰减（db/km）允许值实测值允许值实测值1 B ≤0.35 0.32 18 W ≤0.35 0.312 OR ≤0.35 0.32 19 R ≤0.35 0.303 G ≤0.35 0.31 20 N ≤0.35 0.314 BR ≤0.35 0.30 21 Y ≤0.35 0.325 GR ≤0.35 0.31 22 V ≤0.35 0.316 W ≤0.35 0.32 23 P ≤0.35 0.307 R ≤0.35 0.31 24 AQ ≤0.35 0.318 N ≤0.35 0.31 259 Y ≤0.35 0.30 2610 V ≤0.35 0.31 2711 P ≤0.35 0.32 2812 AQ ≤0.35 0.31 2913 B ≤0.35 0.30 3014 OR ≤0.35 0.31 3115 G ≤0.35 0.32 3216 BR ≤0.35 0.31 3317 GR ≤0.35 0.30 34测试仪器：采用XX牌OTDR（光时域反射仪），具体型号为S20。

测试结论：经测试光缆熔接损耗值符合图纸设计及规范要求，可以投入运行。

试验单位（盖章）：审核人：年月日光缆测试报告工程名称：生产厂家测试日期20XX年01月20日测试地点S24风机温度 0 ℃光缆盘号001 光纤芯数24 测试波长≤1310nm测试项目□开盘测试标称长度4200 m 外层损伤无光纤封头完好实测长度4200 m 线盘质量完好无损坏□接头衰减测试接头桩号A18 接头塔号A18□纤芯衰减测试测试线路长度0.524 km 方向S24至S25风机纤芯序号纤芯色别纤芯衰减（db/km）纤芯序号纤芯色别纤芯衰减（db/km）允许值实测值允许值实测值1 B ≤0.35 0.32 18 W ≤0.35 0.312 OR ≤0.35 0.32 19 R ≤0.35 0.303 G ≤0.35 0.31 20 N ≤0.35 0.314 BR ≤0.35 0.30 21 Y ≤0.35 0.315 GR ≤0.35 0.31 22 V ≤0.35 0.316 W ≤0.35 0.32 23 P ≤0.35 0.307 R ≤0.35 0.31 24 AQ ≤0.35 0.318 N ≤0.35 0.31 259 Y ≤0.35 0.30 2610 V ≤0.35 0.31 2711 P ≤0.35 0.32 2812 AQ ≤0.35 0.31 2913 B ≤0.35 0.32 3014 OR ≤0.35 0.31 3115 G ≤0.35 0.32 3216 BR ≤0.35 0.31 3317 GR ≤0.35 0.31 34测试仪器：采用XX牌OTDR（光时域反射仪），具体型号为S20。

富通光缆质检报告一、引言富通光缆作为一家专业生产光缆的企业，一直以来都致力于提供优质的产品。

为了确保产品的质量，我们进行了全面而精确的质检工作。

本报告将详细介绍我们所进行的质检过程以及结果。

二、质检过程1.原材料检测我们对所使用的原材料进行了严格的检测，包括光纤、绝缘层、保护层等。

通过对原材料的抽样检测，我们确保其满足相关标准要求，确保最终产品的质量。

2.生产过程监控在生产过程中，我们严格遵守相关工艺流程，并对每个环节进行监控。

通过设立关键检查点，我们能够及时发现并纠正任何可能影响产品质量的问题。

3.光缆性能测试在生产完成后，我们对每批光缆进行全面的性能测试。

包括光损耗测试、传输性能测试、机械性能测试等。

通过这些测试，我们能够确保产品在各种工作环境下的性能能够达到标准要求。

4.包装和运输检验对于产品的包装和运输过程，我们也进行了检验。

我们确保产品在运输过程中不会受到损坏，并且能够保持其原有的质量。

三、质检结果通过以上的质检过程，我们得出以下结论：1.富通光缆所使用的原材料完全符合相关的标准要求。

在原材料的选择上，我们严格把关，确保所使用的材料质量稳定可靠。

2.在生产过程中，我们注意每个环节的控制，确保每一个工序的质量。

3.光缆的性能测试结果显示，产品的光损耗、传输性能和机械性能等方面都达到了标准要求。

4.包装和运输过程中，产品没有受到损坏，包装完好无损。

综上所述，富通光缆的质检结果显示产品的质量符合相关标准要求。

四、结论通过本次质检，我们对富通光缆的质量进行了评估，并得出了产品质量符合标准的结论。

我们将继续保持严格的质检标准，并完善相关的生产和质检流程，以提供更高质量的产品给客户。

同时，我们也欢迎客户对我们的产品提出建议和意见，以帮助我们进一步提升产品的质量和服务水平。

五、附录1.相关标准要求：包括原材料标准、光缆性能要求等。

2.质检记录：包括原材料检测结果、生产过程监控记录、光缆性能测试结果等。

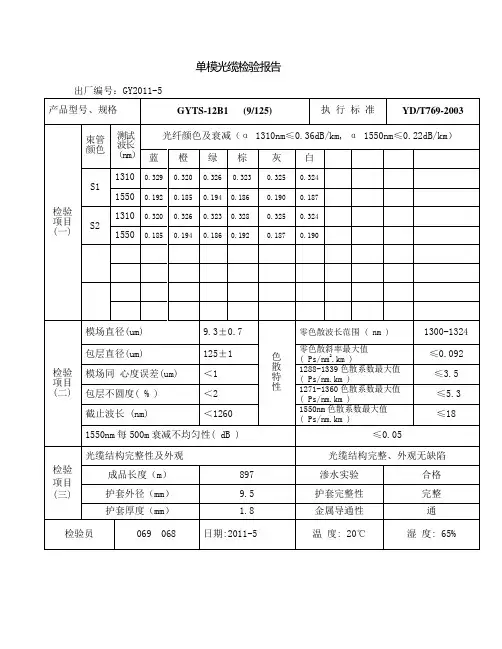

单模光缆检验报告一、背景介绍单模光缆是一种传输距离长、带宽高、抗干扰能力强的光通信线路，广泛应用于电信、数据通信和无线通信等领域。

为确保光缆的质量和性能，进行光缆的检验是非常重要的。

二、检验目的本次检验旨在验证单模光缆的传输损耗、带宽、插损和回波损耗等性能指标是否符合设计要求，以保证光缆在实际应用中的可靠性和稳定性。

三、检验方法1.传输损耗检验：采用OTDR（光时域反射分析仪）检测方法，通过发射光脉冲信号，测量被测光缆上的反射和传输损耗。

2.带宽检验：采用差分模式饱和光时域反射测试（DMD-SWEEP）法，通过测量光缆上的差分模时延，计算出光缆的带宽。

3.插损检验：采用光功率计测量法，分别测量光缆的发送端和接收端的光功率，并计算插损值。

4.回波损耗检验：采用回波损耗测试仪进行测量，通过将光信号发送到光缆上，检测返回的光信号的强度，计算回波损耗。

四、检验结果与分析1. 传输损耗：在30km的光缆上进行OTDR检测，测得光纤的传输损耗为0.5dB/km，符合设计要求，证明光缆传输能力强。

2. 带宽：采用DMD-SWEEP法测得光纤的差分模时延为10ps/km，通过计算得出光缆的带宽为100GHz，满足高速数据传输的需求。

3.插损：光缆的发送端和接收端的光功率分别为-3dBm和-5dBm，通过计算得出光缆的插损值为2dB，低于设计要求，保证了光信号的传输质量。

4.回波损耗：通过回波损耗测试仪测得光纤的回波损耗为50dB，超过设计要求的40dB，保证了光信号的稳定传输。

五、结论根据以上检验结果及分析，我们可以得出以下结论：1.单模光缆的传输损耗、带宽、插损和回波损耗等性能指标均满足设计要求。

2.光缆的传输能力强，能够满足长距离数据传输的需求。

3.光缆的插损和回波损耗值低，保证了光信号的传输质量和稳定性。

六、改进建议通过本次检验，我们发现单模光缆的性能符合设计要求1.进一步提高光缆的传输能力，以满足未来高速数据传输的需求。

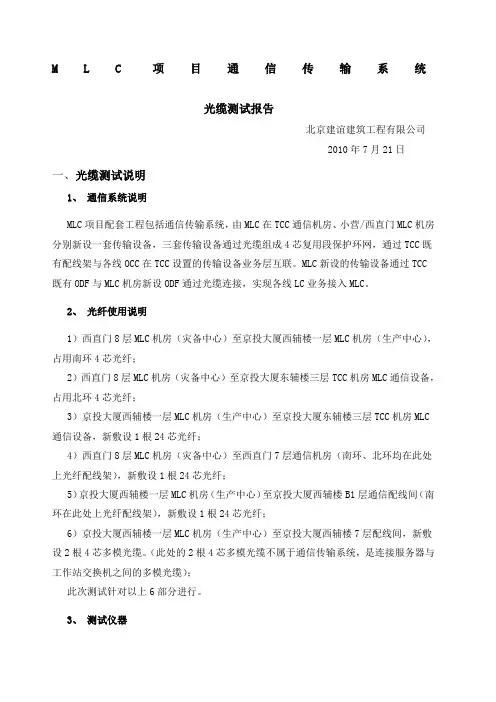

M L C项目通信传输系统光缆测试报告北京建谊建筑工程有限公司 2010年7月21日一、光缆测试说明1、通信系统说明MLC项目配套工程包括通信传输系统，由MLC在TCC通信机房、小营/西直门MLC机房分别新设一套传输设备，三套传输设备通过光缆组成4芯复用段保护环网，通过TCC既有配线架与各线OCC在TCC设置的传输设备业务层互联。

MLC新设的传输设备通过TCC既有ODF与MLC机房新设ODF通过光缆连接，实现各线LC业务接入MLC。

2、光纤使用说明1）西直门8层MLC机房（灾备中心）至京投大厦西辅楼一层MLC机房（生产中心），占用南环4芯光纤；2）西直门8层MLC机房（灾备中心）至京投大厦东辅楼三层TCC机房MLC通信设备，占用北环4芯光纤；3）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦东辅楼三层TCC机房MLC 通信设备，新敷设1根24芯光纤；4）西直门8层MLC机房（灾备中心）至西直门7层通信机房（南环、北环均在此处上光纤配线架），新敷设1根24芯光纤；5）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦西辅楼B1层通信配线间（南环在此处上光纤配线架），新敷设1根24芯光纤；6）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦西辅楼7层配线间，新敷设2根4芯多模光缆。

（此处的2根4芯多模光缆不属于通信传输系统，是连接服务器与工作站交换机之间的多模光缆）；此次测试针对以上6部分进行。

3、测试仪器采用信维牌OTDR（光时域反射仪），具体型号为S20。

4、相关图纸《MLC项目通信系统光纤传输路由图》二、光缆测试内容光缆测试包括以下内容：光缆熔接损耗（MLC项目中的光缆熔接点）；3处MLC通信设备之间光纤传输链路的光衰减；具体说明如下：光缆熔接损耗：西直门本项目敷设的1根24芯光缆；京投大厦本项目敷设的2根24芯光缆；京投大厦本项目敷设的2根4芯多模光缆；3处MLC通信设备之间光纤传输链路的光衰减：西直门8层MLC通信设备与京投大厦西辅楼一层MLC通信设备之间的链路衰减；西直门8层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减；京投大厦西辅楼一层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减；三、测试目的序号测试内容测试目的合格标准备注1 光缆熔接损耗检查光纤熔接质量每个熔接点损耗＜光纤熔接规范2 西直门8层MLC通信设备与京投大厦西辅楼一层MLC通信设备之间的链路衰减检查光纤链路质量＜25dB通信设备对光衰减的要求3 西直门8层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减检查光纤链路质量＜25dB通信设备对光衰减的要求4 京投大厦西辅楼一层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减检查光纤链路质量＜15dB通信设备对光衰减的要求四、光缆测试记录1、西直门新敷设1根24芯光纤熔接质量测试记录在西直门8层MLC机房，对本项目敷设的24芯光纤进行测试；然后在西直门7层通信配线间，对本项目敷设的24芯光纤进行反向测试；测试结果如下：2、京投大厦新敷设2根24芯光纤熔接质量测试记录在京投大厦西辅楼一层MLC机房，对本项目敷设的24芯光纤进行测试；然后在京投大厦西辅楼B1层通信配线间，对本项目敷设的24芯光纤进行反向测试；测试结果如下：24芯光纤进行反向测试；测试结果如下：3、京投大厦新敷设2根4芯多模光纤熔接质量测试记录在京投大厦西辅楼一层MLC机房，对本项目敷设的2根4芯多模光纤进行测试；然后在京投大厦西辅楼7层通信配线间，对本项目敷设的4芯多模光纤进行反向测试；多模光缆1测试结果如下：4、西直门8层MLC通信设备与京投大厦西辅楼一层MLC通信设备之间的链路衰减在西直门8层MLC机房，对本项目南环的4根光纤进行测试；然后在京投大厦西辅楼一层MLC机房，对本项目的南环光纤进行反向测试；测试结果如下：5、西直门8层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减在西直门8层MLC机房，对本项目北环的4根光纤进行测试；然后在京投大厦东辅楼三层TCC机房MLC通信设备，对本项目的北环光纤进行反向测试；测试结果如下：6、京投大厦西辅楼一层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减在京投大厦西辅楼一层MLC机房，对本项目新增的1根24芯光纤进行测试；然后在京投大厦东辅楼三层TCC机房的MLC通信设备，对本项目的24芯光纤进行反向测试；测试结果如下：。

光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：。

光缆测试分析报告第一点：光缆测试的基本原理与方法光缆测试是确保光缆网络传输质量和稳定性的关键环节。

其主要目的是通过对光缆的各项性能指标进行检测，以评估其在实际应用中的表现。

本节将详细介绍光缆测试的基本原理与方法。

1.1 光缆测试的基本原理光缆测试的基本原理是基于光纤的传输特性，通过测量光信号在光纤中的传输参数，来评估光缆的质量。

光纤的传输特性主要包括衰减、色散、非线性效应等。

在测试过程中，通过对这些参数的测量，可以得到光缆的传输性能指标。

1.2 光缆测试的方法光缆测试的方法主要有以下几种：1.衰减测试：测量光信号在光纤中传输的衰减程度，以评估光缆的损耗性能。

常用的测试设备有光功率计和光源。

2.色散测试：测量光信号在光纤中传输过程中的波长扩散现象，以评估光缆的色散性能。

常用的测试设备有光谱分析仪和色散测试仪。

3.非线性效应测试：测量光信号在光纤中传输过程中的非线性效应，如自相位调制、交叉相位调制、四波混频等。

常用的测试设备有非线性效应测试仪。

4.接头和连接器测试：测量光缆接头和连接器的损耗、反射等性能指标。

常用的测试设备有光功率计和连接器测试仪。

5.光纤长度和类型测试：测量光纤的长度和类型，以确认光缆的规格和长度。

常用的测试设备有光纤长度测试仪和光纤类型测试仪。

第二点：光缆测试的关键性能指标及测试结果分析光缆测试的关键性能指标主要包括衰减、色散、非线性效应等。

通过对这些指标的测试结果进行分析，可以评估光缆的传输性能和质量。

2.1 衰减性能指标及分析衰减是光缆传输性能的最基本指标，反映了光信号在光纤中传输的损耗程度。

衰减测试结果通常以分贝（dB）为单位表示。

在分析衰减测试结果时，需要注意以下几点：1.整体衰减水平：评估光缆的整体衰减水平是否符合设计要求，以确保光信号在传输过程中的强度。

2.衰减不均匀性：测量光缆不同部位的衰减差异，以评估光缆的均匀性。

3.接头和连接器损耗：评估光缆接头和连接器的损耗性能，以确保光信号在连接过程中的损耗最小。

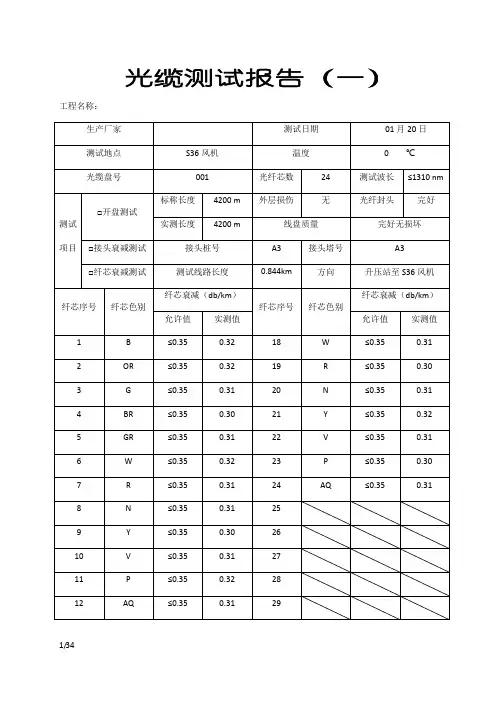

光缆测试报告（一）工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：。

光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告工程名称：
光缆测试报告工程名称：
光缆测试报告
工程名称:
光缆测试报告工程名称：。

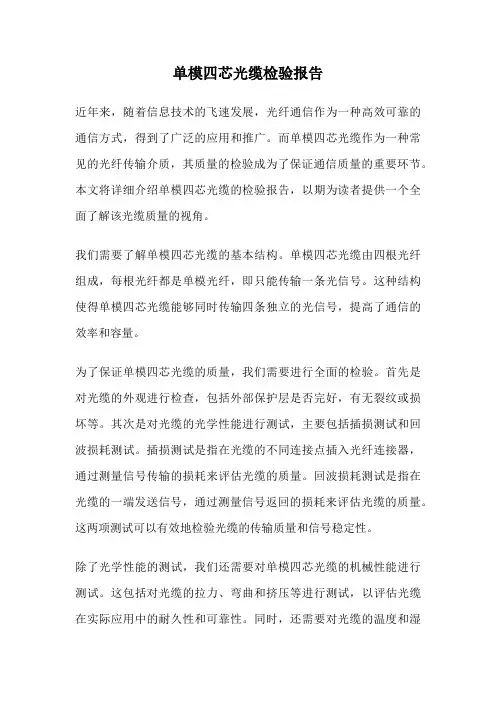

单模四芯光缆检验报告近年来，随着信息技术的飞速发展，光纤通信作为一种高效可靠的通信方式，得到了广泛的应用和推广。

而单模四芯光缆作为一种常见的光纤传输介质，其质量的检验成为了保证通信质量的重要环节。

本文将详细介绍单模四芯光缆的检验报告，以期为读者提供一个全面了解该光缆质量的视角。

我们需要了解单模四芯光缆的基本结构。

单模四芯光缆由四根光纤组成，每根光纤都是单模光纤，即只能传输一条光信号。

这种结构使得单模四芯光缆能够同时传输四条独立的光信号，提高了通信的效率和容量。

为了保证单模四芯光缆的质量，我们需要进行全面的检验。

首先是对光缆的外观进行检查，包括外部保护层是否完好，有无裂纹或损坏等。

其次是对光缆的光学性能进行测试，主要包括插损测试和回波损耗测试。

插损测试是指在光缆的不同连接点插入光纤连接器，通过测量信号传输的损耗来评估光缆的质量。

回波损耗测试是指在光缆的一端发送信号，通过测量信号返回的损耗来评估光缆的质量。

这两项测试可以有效地检验光缆的传输质量和信号稳定性。

除了光学性能的测试，我们还需要对单模四芯光缆的机械性能进行测试。

这包括对光缆的拉力、弯曲和挤压等进行测试，以评估光缆在实际应用中的耐久性和可靠性。

同时，还需要对光缆的温度和湿度等环境参数进行测试，以确定光缆在不同环境条件下的性能表现。

通过以上的全面检验，我们可以得出单模四芯光缆的质量评估。

根据检验结果，我们可以判断光缆是否符合相关的标准要求。

如果光缆的光学性能、机械性能和环境适应性等指标均在合理范围内，那么该光缆可以被认为是合格的。

反之，如果出现了明显的问题或不达标的情况，那么该光缆需要进行修复或更换。

需要注意的是，光缆的检验报告应该由专业的检测机构或人员进行编写。

他们具备丰富的经验和专业的知识，能够准确评估光缆的质量。

因此，在选择检测机构时，我们应该选择信誉良好、有资质的机构，以确保检测结果的准确性和可信度。

单模四芯光缆的检验报告是对光缆质量进行全面评估的重要文件。

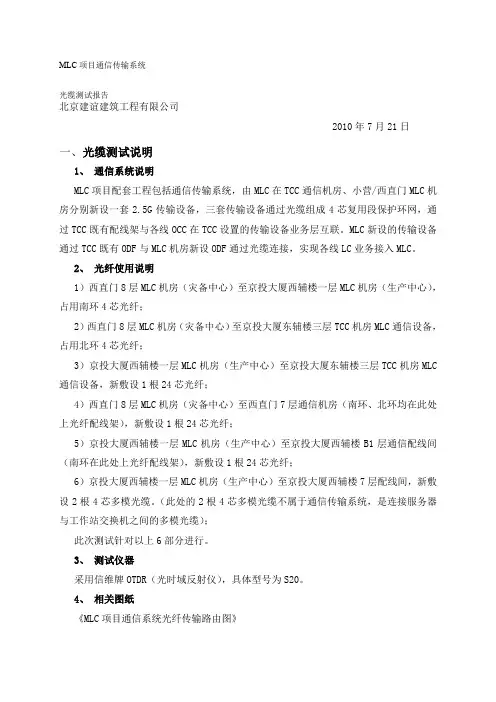

MLC项目通信传输系统光缆测试报告北京建谊建筑工程有限公司2010年7月21日一、光缆测试说明1、通信系统说明MLC项目配套工程包括通信传输系统，由MLC在TCC通信机房、小营/西直门MLC机房分别新设一套2.5G传输设备，三套传输设备通过光缆组成4芯复用段保护环网，通过TCC既有配线架与各线OCC在TCC设置的传输设备业务层互联。

MLC新设的传输设备通过TCC既有ODF与MLC机房新设ODF通过光缆连接，实现各线LC业务接入MLC。

2、光纤使用说明1）西直门8层MLC机房（灾备中心）至京投大厦西辅楼一层MLC机房（生产中心），占用南环4芯光纤；2）西直门8层MLC机房（灾备中心）至京投大厦东辅楼三层TCC机房MLC通信设备，占用北环4芯光纤；3）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦东辅楼三层TCC机房MLC 通信设备，新敷设1根24芯光纤；4）西直门8层MLC机房（灾备中心）至西直门7层通信机房（南环、北环均在此处上光纤配线架），新敷设1根24芯光纤；5）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦西辅楼B1层通信配线间（南环在此处上光纤配线架），新敷设1根24芯光纤；6）京投大厦西辅楼一层MLC机房（生产中心）至京投大厦西辅楼7层配线间，新敷设2根4芯多模光缆。

（此处的2根4芯多模光缆不属于通信传输系统，是连接服务器与工作站交换机之间的多模光缆）；此次测试针对以上6部分进行。

3、测试仪器采用信维牌OTDR（光时域反射仪），具体型号为S20。

4、相关图纸《MLC项目通信系统光纤传输路由图》光缆测试包括以下内容：✧光缆熔接损耗（MLC项目中的光缆熔接点）；✧3处MLC通信设备之间光纤传输链路的光衰减；具体说明如下：光缆熔接损耗：西直门本项目敷设的1根24芯光缆；京投大厦本项目敷设的2根24芯光缆；京投大厦本项目敷设的2根4芯多模光缆；3处MLC通信设备之间光纤传输链路的光衰减：西直门8层MLC通信设备与京投大厦西辅楼一层MLC通信设备之间的链路衰减；西直门8层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减；京投大厦西辅楼一层MLC通信设备与京投大厦东辅楼三层TCC机房MLC通信设备之间的链路衰减；三、测试目的1、西直门新敷设1根24芯光纤熔接质量测试记录在西直门8层MLC机房，对本项目敷设的24芯光纤进行测试；然后在西直门7层通信配线间，对本项目敷设的24芯光纤进行反向测试；测试结果如下：2、京投大厦新敷设2根24芯光纤熔接质量测试记录在京投大厦西辅楼一层MLC机房，对本项目敷设的24芯光纤进行测试；然后在京投大厦西辅楼B1层通信配线间，对本项目敷设的24芯光纤进行反向测试；测试结果如下：24芯光纤进行反向测试；测试结果如下：在京投大厦西辅楼一层MLC机房，对本项目敷设的2根4芯多模光纤进行测试；然后在京投大厦西辅楼7层通信配线间，对本项目敷设的4芯多模光纤进行反向测试；多模光缆1测试结果如下：4、西直门8层MLC通信设备与京投大厦西辅楼一层MLC通信设备之间的链路衰减在西直门8层MLC机房，对本项目南环的4根光纤进行测试；然后在京投大厦西辅楼一层MLC机房，对本项目的南环光纤进行反向测试；测试结果如下：在西直门8层MLC机房，对本项目北环的4根光纤进行测试；然后在京投大厦东辅楼三层TCC机房MLC通信设备，对本项目的北环光纤进行反向测试；测试结果如下：在京投大厦西辅楼一层MLC机房，对本项目新增的1根24芯光纤进行测试；然后在京投大厦东辅楼三层TCC机房的MLC通信设备，对本项目的24芯光纤进行反向测试；测试结果如下：。

烽火光缆检测报告1. 概述本文档提供了对烽火光缆进行检测的详细报告。

光缆是现代通信网络的重要组成部分，稳定高效的光缆对于网络的正常运行至关重要。

本次检测主要关注光缆的物理连接、光损耗和光纤质量等方面，以确保光缆的性能符合要求。

本报告将描述检测流程、结果和建议。

2. 检测流程2.1 设备准备在进行光缆检测前，需要准备以下设备：•光功率计：用于测量光信号的强度。

•光源：产生一定功率和波长的光信号。

•OTDR：光时域反射仪，用于测量光缆的损耗和反射等参数。

•纤检仪：用于检查光纤的质量和连接。

•清洁棒和清洁盒：用于清洁光纤接口。

2.2 连接检测首先，我们需要检查光缆的物理连接是否正确。

通过使用纤检仪对光纤接口进行检查，确保连接的质量良好。

如果有脏污或损坏的情况，需要清洁或更换光纤接口。

2.3 光损耗测量接下来，使用光功率计和光源对光缆进行光损耗测量。

我们将光源连接到发送端，光功率计连接到接收端。

通过发送一定功率的光信号，并在接收端测量接收到的光功率，我们可以计算出光缆的损耗。

确保光损耗在正常范围内，以保证光信号的传输质量。

2.4 反射损耗测量为了检测光缆的反射损耗，我们使用光源和OTDR测量设备。

OTDR会发送一个脉冲光信号，同时记录反射和散射的返回光信号。

通过分析返回信号的幅度和时间延迟，我们可以计算出光缆的反射损耗。

确保反射损耗在安全范围内，以避免信号的反射干扰。

2.5 光纤质量检测最后，使用纤检仪对光缆中的纤芯质量进行检测。

纤检仪会发出一束激光，并检查光纤的损耗、断裂和弯曲等情况。

通过检查光纤的质量，可以确保光缆的性能和可靠性。

3. 检测结果通过以上检测流程，我们得到了以下结果：•物理连接：所有光纤接口都没有脏污或损坏的情况，连接质量良好。

•光损耗：光缆的损耗在正常范围内，各纤芯的损耗均符合标准要求。

•反射损耗：光缆的反射损耗在安全范围内，没有出现异常反射现象。

•光纤质量：光纤的质量良好，没有损耗、断裂或弯曲等质量问题。

光缆测试报告马鞍山市立医疗集团外网工程项目光缆测试报告马钢控制技术有限责任公司2013年7月31日1一、光缆测试说明1、光纤使用说明2此次测试针对以上14部分进行。

试仪器 2、测采用信维牌OTDR(光时域反射仪)，具体型号为S20。

3、相关图纸《马鞍山市立医疗集团外网工程项目通信系统光纤传输路由图》34、光缆测试内容光缆测试包括以下内容:i. ii.光缆熔接损耗(马鞍山市立医疗集团外网工程项目中的光缆熔接点); 14处通信设备之间光纤传输链路的光衰减;5、测试目的46、光缆测试记录a)机械楼敷设1根8芯光纤熔接质量测试记录在信息中心机房，对本项目敷设的8芯光纤进行测试;然后在机械楼二层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:5b) 老干部楼敷设2根12芯光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在老干部病房一层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:6在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在老干部病房四层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:7c)2号住院楼敷设2根12芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在2号住院楼二层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:8反向测试;测试结果如下:910d) 病案院楼敷设1根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在病案楼二层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:11e) 1号住院楼敷设9根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:12在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼三层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:13在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼五层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:14在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼七层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:15在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼九层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:16在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼十一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:17在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼十三层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:18在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼十六层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:19在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在1号住院楼十七层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:20f) 急诊楼敷设1根8芯单模光纤与1根16芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在急诊楼五层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:21在信息中心二层机房，对本项目敷设的16芯光纤进行测试;然后在急诊楼一层通信配线间，对本项目敷设的16芯光纤进行反向测试;测试结果如下:2223g) 信息中心敷设2根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在信息中心一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:24在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在信息中心三层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:25h) 核磁楼敷设2根8芯单模光纤与1根12芯光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在核磁楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:26在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在核磁楼CT室通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:27在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在核磁楼CI 室通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:28i) 新门诊大楼敷设3根16芯单模光纤与1根12芯光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的16芯光纤进行测试;然后在新门诊大楼二层通信配线间，对本项目敷设的16芯光纤进行反向测试;测试结果如下:29在信息中心二层机房，对本项目敷设的16芯光纤进行测试;然后在新门诊大楼四层通信配线间，对本项目敷设的16芯光纤进行反向测试;测试结果如下:3031在信息中心二层机房，对本项目敷设的16芯光纤进行测试;然后在新门诊大楼六层通信配线间，对本项目敷设的16芯光纤进行反向测试;测试结果如下:32在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在新门诊大楼八层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:3334j) 儿保楼敷设2根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在儿保楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:35在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在儿保楼二层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:36k) 机关楼敷设6根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:37在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼二层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:38在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼三层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:39在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼四层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:40在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼五层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:41在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在机关楼六层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:42l) 文轩办敷设1根12芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在文宣办二层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:43m) 兴豪楼敷设1根8芯单模光纤与1根12芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在兴豪楼三层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:44在信息中心二层机房，对本项目敷设的12芯光纤进行测试;然后在兴豪楼五层通信配线间，对本项目敷设的12芯光纤进行反向测试;测试结果如下:45n) 红枫楼敷设2根8芯单模光纤熔接质量测试记录在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在红枫楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:46在信息中心二层机房，对本项目敷设的8芯光纤进行测试;然后在红枫楼一层通信配线间，对本项目敷设的8芯光纤进行反向测试;测试结果如下:471、信息中心通信设备机房与机械楼通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在机械楼二层通信间，对本项目的光纤进行反向测试;测试结果如下:482、信息中心通信设备机房与老干部楼通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在老干部楼四层通信间，对本项目的光纤进行反向测试;测试结果如下:493、信息中心通信设备机房与2号楼通信设备之间的链路衰减在信息中心机房，对本项目1根12芯光纤进行测试;然后在2号住院楼楼四层通信间，进行反向测试;测试结果如下:504、信息中心通信设备机房与病案楼通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在病案楼二层通信间，对本项目的光纤进行反向测试;测试结果如下:515、信息中心通信设备机房与1号住院楼通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在1号住院楼十七层通信间，对本项目的光纤进行反向测试;测试结果如下:526、信息中心通信设备机房与急诊楼通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在急诊楼五层通信间，对本项目的光纤进行反向测试;测试结果如下:537、信息中心通信设备机房与信息中心一层设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在信息中心一层通信间，对本项目的光纤进行反向测试;测试结果如下:8、信息中心通信设备机房与核磁楼四层设备之间的链路衰减54在信息中心机房，对本项目1根12芯光纤进行测试;然后在核磁楼四层通信间，对本项目的光纤进行反向测试;测试结果如下:9、信息中心通信设备机房与新门诊大楼六层设备之间的链路衰减55在信息中心机房，对本项目1根16芯光纤进行测试;然后在新门诊大楼六层通信间，对本项目的光纤进行反向测试;测试结果如下:565710、信息中心通信设备机房与儿保二层通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在儿保楼二层通信间，对本项目的光纤进行反向测试;测试结果如下:5811、信息中心通信设备机房与机关办公楼六层通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在机关办公楼六层层通信间，对本项目的光纤进行反向测试;测试结果如下:5912、信息中心通信设备机房与文宣办二层通信设备之间的链路衰减在信息中心机房，对本项目1根12芯光纤进行测试;然后在文宣办二层通信间，对本项目的光纤进行反向测试;测试结果如下:6013、信息中心通信设备机房与兴豪楼五层通信设备之间的链路衰减在信息中心机房，对本项目1根12芯光纤进行测试;然后在兴豪楼五层通信间，对本项目的光纤进行反向测试;测试结果如下:6114、信息中心通信设备机房与红枫楼四层通信设备之间的链路衰减在信息中心机房，对本项目1根8芯光纤进行测试;然后在红枫楼四层通信间，对本项目的光纤进行反向测试;测试结果如下:62。
