电主轴内部各系统简介

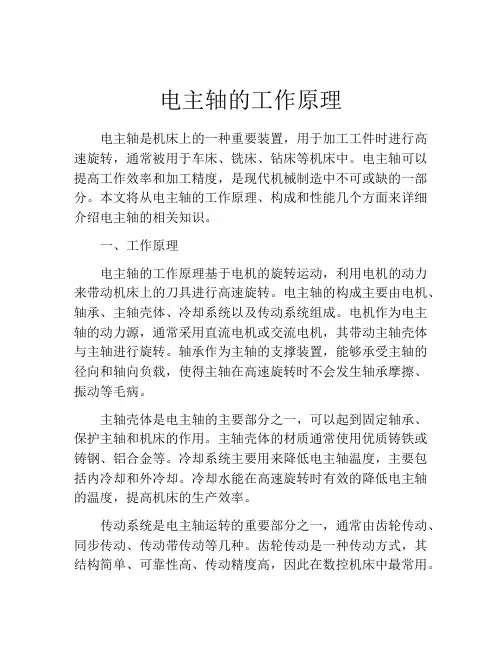

电主轴的工作原理电主轴是机床上的一种重要装置，用于加工工件时进行高速旋转，通常被用于车床、铣床、钻床等机床中。

电主轴可以提高工作效率和加工精度，是现代机械制造中不可或缺的一部分。

本文将从电主轴的工作原理、构成和性能几个方面来详细介绍电主轴的相关知识。

一、工作原理电主轴的工作原理基于电机的旋转运动，利用电机的动力来带动机床上的刀具进行高速旋转。

电主轴的构成主要由电机、轴承、主轴壳体、冷却系统以及传动系统组成。

电机作为电主轴的动力源，通常采用直流电机或交流电机，其带动主轴壳体与主轴进行旋转。

轴承作为主轴的支撑装置，能够承受主轴的径向和轴向负载，使得主轴在高速旋转时不会发生轴承摩擦、振动等毛病。

主轴壳体是电主轴的主要部分之一，可以起到固定轴承、保护主轴和机床的作用。

主轴壳体的材质通常使用优质铸铁或铸钢、铝合金等。

冷却系统主要用来降低电主轴温度，主要包括内冷却和外冷却。

冷却水能在高速旋转时有效的降低电主轴的温度，提高机床的生产效率。

传动系统是电主轴运转的重要部分之一，通常由齿轮传动、同步传动、传动带传动等几种。

齿轮传动是一种传动方式，其结构简单、可靠性高、传动精度高，因此在数控机床中最常用。

同步传动是电主轴开发较晚的传动方式，优点是转矩大、效率高、振动小，但同时成本也高；传动带传动则是将电主轴带转附加在主动装置（如变速器）上，结构简单、精度较高。

二、电主轴的构成电主轴主要由电机、轴承、主轴壳体、传动装置、冷却系统、电气控制系统等几部分组成，其中电机是电主轴的最核心部分，它利用电能将机床切削刀具旋转起来。

电机通常使用交流电机或直流电机。

其中交流电机由于功率较小，多用于中小型加工机床的电主轴上；而直流电机由于功率较大、可调速范围广，通常用于大型加工机床上。

轴承是电主轴的支撑部分，它承受主轴的重量和旋转产生的离心力，是保证电主轴稳定运转的重要部分。

轴承的动力性能与材料决定了电主轴的运转速度和加工精度。

为保证电主轴低温低振动的运转状态，轴承数量通常有两个以上。

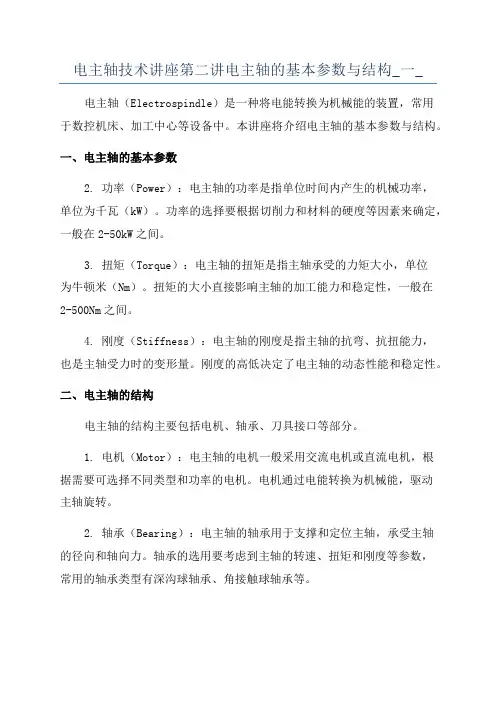

电主轴技术讲座第二讲电主轴的基本参数与结构_一_电主轴（Electrospindle）是一种将电能转换为机械能的装置，常用于数控机床、加工中心等设备中。

本讲座将介绍电主轴的基本参数与结构。

一、电主轴的基本参数2. 功率（Power）：电主轴的功率是指单位时间内产生的机械功率，单位为千瓦（kW）。

功率的选择要根据切削力和材料的硬度等因素来确定，一般在2-50kW之间。

3. 扭矩（Torque）：电主轴的扭矩是指主轴承受的力矩大小，单位为牛顿米（Nm）。

扭矩的大小直接影响主轴的加工能力和稳定性，一般在2-500Nm之间。

4. 刚度（Stiffness）：电主轴的刚度是指主轴的抗弯、抗扭能力，也是主轴受力时的变形量。

刚度的高低决定了电主轴的动态性能和稳定性。

二、电主轴的结构电主轴的结构主要包括电机、轴承、刀具接口等部分。

1. 电机（Motor）：电主轴的电机一般采用交流电机或直流电机，根据需要可选择不同类型和功率的电机。

电机通过电能转换为机械能，驱动主轴旋转。

2. 轴承（Bearing）：电主轴的轴承用于支撑和定位主轴，承受主轴的径向和轴向力。

轴承的选用要考虑到主轴的转速、扭矩和刚度等参数，常用的轴承类型有深沟球轴承、角接触球轴承等。

3. 刀具接口（Tool Interface）：电主轴的刀具接口用于安装不同类型和规格的切削工具，包括刀柄、刀具夹持装置等。

刀具接口的选择要匹配主轴的规格和电机的功率，以确保切削工具的安全可靠。

三、电主轴的工作原理电主轴的工作原理是利用电能将电机旋转起来，并通过轴承将旋转的力传递给刀具，实现切削加工的效果。

其工作过程一般可分为以下几个步骤：1.电能输入：将电能输入到电机中，通过电机的换能作用将电能转换为机械能。

2.主轴旋转：电机的转子开始旋转，通过电机的驱动将力矩传递给主轴。

3.轴承支撑：轴承将主轴支撑，防止主轴在高速旋转时产生过大的振动和变形。

4.刀具安装：将切削工具安装在刀具接口上，用于进行切削加工。

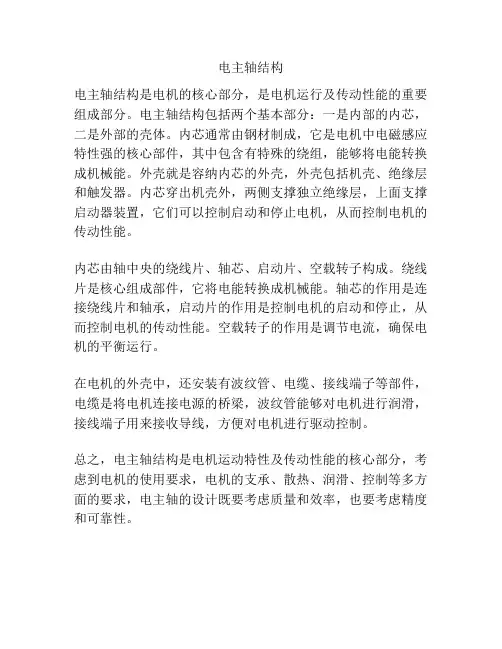

电主轴结构
电主轴结构是电机的核心部分，是电机运行及传动性能的重要组成部分。

电主轴结构包括两个基本部分：一是内部的内芯，二是外部的壳体。

内芯通常由钢材制成，它是电机中电磁感应特性强的核心部件，其中包含有特殊的绕组，能够将电能转换成机械能。

外壳就是容纳内芯的外壳，外壳包括机壳、绝缘层和触发器。

内芯穿出机壳外，两侧支撑独立绝缘层，上面支撑启动器装置，它们可以控制启动和停止电机，从而控制电机的传动性能。

内芯由轴中央的绕线片、轴芯、启动片、空载转子构成。

绕线片是核心组成部件，它将电能转换成机械能。

轴芯的作用是连接绕线片和轴承，启动片的作用是控制电机的启动和停止，从而控制电机的传动性能。

空载转子的作用是调节电流，确保电机的平衡运行。

在电机的外壳中，还安装有波纹管、电缆、接线端子等部件，电缆是将电机连接电源的桥梁，波纹管能够对电机进行润滑，接线端子用来接收导线，方便对电机进行驱动控制。

总之，电主轴结构是电机运动特性及传动性能的核心部分，考虑到电机的使用要求，电机的支承、散热、润滑、控制等多方面的要求，电主轴的设计既要考虑质量和效率，也要考虑精度和可靠性。

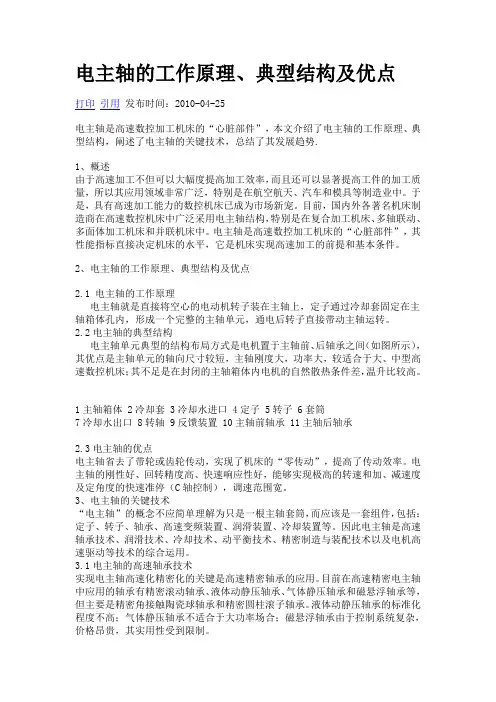

电主轴的工作原理、典型结构及优点打印引用发布时间：2010-04-25电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势.1、概述由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。

于是，具有高速加工能力的数控机床已成为市场新宠。

目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。

电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。

2、电主轴的工作原理、典型结构及优点2.1 电主轴的工作原理电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。

2.2电主轴的典型结构电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间（如图所示），其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。

1主轴箱体 2冷却套 3冷却水进口 4定子 5转子 6套筒7冷却水出口 8转轴 9反馈装置 10主轴前轴承 11主轴后轴承2.3电主轴的优点电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。

电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速度及定角度的快速准停（C轴控制），调速范围宽。

3、电主轴的关键技术“电主轴”的概念不应简单理解为只是一根主轴套筒，而应该是一套组件，包括：定子、转子、轴承、高速变频装置、润滑装置、冷却装置等。

因此电主轴是高速轴承技术、润滑技术、冷却技术、动平衡技术、精密制造与装配技术以及电机高速驱动等技术的综合运用。

3.1电主轴的高速轴承技术实现电主轴高速化精密化的关键是高速精密轴承的应用。

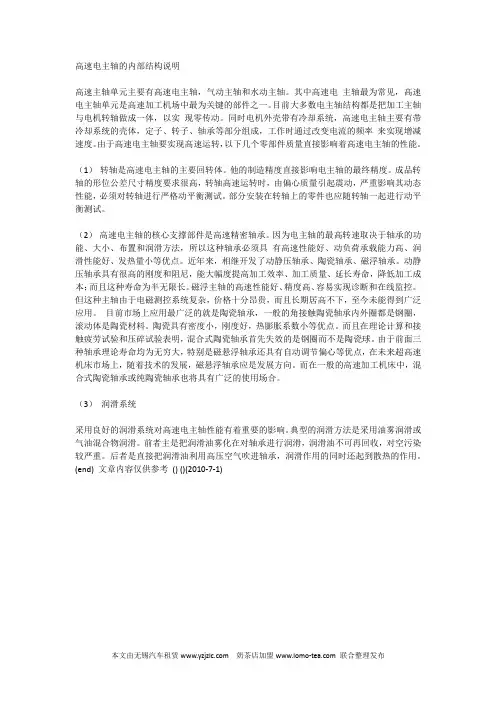

高速电主轴的内部结构说明高速主轴单元主要有高速电主轴，气动主轴和水动主轴。

其中高速电主轴最为常见，高速电主轴单元是高速加工机场中最为关键的部件之一。

目前大多数电主轴结构都是把加工主轴与电机转轴做成一体，以实现零传动。

同时电机外壳带有冷却系统，高速电主轴主要有带冷却系统的壳体，定子、转子、轴承等部分组成，工作时通过改变电流的频率来实现增减速度。

由于高速电主轴要实现高速运转，以下几个零部件质量直接影响着高速电主轴的性能。

（1）转轴是高速电主轴的主要回转体。

他的制造精度直接影响电主轴的最终精度。

成品转轴的形位公差尺寸精度要求很高，转轴高速运转时，由偏心质量引起震动，严重影响其动态性能，必须对转轴进行严格动平衡测试。

部分安装在转轴上的零件也应随转轴一起进行动平衡测试。

（2）高速电主轴的核心支撑部件是高速精密轴承。

因为电主轴的最高转速取决于轴承的功能、大小、布置和润滑方法，所以这种轴承必须具有高速性能好、动负荷承载能力高、润滑性能好、发热量小等优点。

近年来，相继开发了动静压轴承、陶瓷轴承、磁浮轴承。

动静压轴承具有很高的刚度和阻尼，能大幅度提高加工效率、加工质量、延长寿命，降低加工成本；而且这种寿命为半无限长。

磁浮主轴的高速性能好、精度高、容易实现诊断和在线监控。

但这种主轴由于电磁测控系统复杂，价格十分昂贵，而且长期居高不下，至今未能得到广泛应用。

目前市场上应用最广泛的就是陶瓷轴承，一般的角接触陶瓷轴承内外圈都是钢圈，滚动体是陶瓷材料。

陶瓷具有密度小，刚度好，热膨胀系数小等优点。

而且在理论计算和接触疲劳试验和压碎试验表明，混合式陶瓷轴承首先失效的是钢圈而不是陶瓷球。

由于前面三种轴承理论寿命均为无穷大，特别是磁悬浮轴承还具有自动调节偏心等优点，在未来超高速机床市场上，随着技术的发展，磁悬浮轴承应是发展方向。

而在一般的高速加工机床中，混合式陶瓷轴承或纯陶瓷轴承也将具有广泛的使用场合。

（3）润滑系统采用良好的润滑系统对高速电主轴性能有着重要的影响。

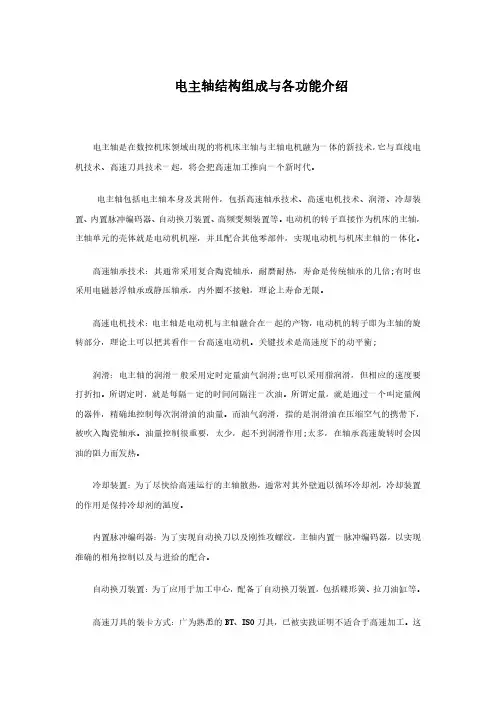

电主轴结构组成与各功能介绍电主轴是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。

电主轴包括电主轴本身及其附件，包括高速轴承技术、高速电机技术、润滑、冷却装置、内置脉冲编码器、自动换刀装置、高频变频装置等。

电动机的转子直接作为机床的主轴，主轴单元的壳体就是电动机机座，并且配合其他零部件，实现电动机与机床主轴的一体化。

高速轴承技术：其通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几倍;有时也采用电磁悬浮轴承或静压轴承，内外圈不接触，理论上寿命无限。

高速电机技术：电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把其看作一台高速电动机。

关键技术是高速度下的动平衡;润滑：电主轴的润滑一般采用定时定量油气润滑;也可以采用脂润滑，但相应的速度要打折扣。

所谓定时，就是每隔一定的时间间隔注一次油。

所谓定量，就是通过一个叫定量阀的器件，精确地控制每次润滑油的油量。

而油气润滑，指的是润滑油在压缩空气的携带下，被吹入陶瓷轴承。

油量控制很重要，太少，起不到润滑作用;太多，在轴承高速旋转时会因油的阻力而发热。

冷却装置：为了尽快给高速运行的主轴散热，通常对其外壁通以循环冷却剂，冷却装置的作用是保持冷却剂的温度。

内置脉冲编码器：为了实现自动换刀以及刚性攻螺纹，主轴内置一脉冲编码器，以实现准确的相角控制以及与进给的配合。

自动换刀装置：为了应用于加工中心，配备了自动换刀装置，包括碟形簧、拉刀油缸等。

高速刀具的装卡方式：广为熟悉的BT、ISO刀具，已被实践证明不适合于高速加工。

这种情况下出现了HSK、SKI等高速刀具。

高频变频装置：要实现主轴每分钟几万甚至十几万转的转速，必须用一高频变频装置来驱动其内置高速电动机，变频器的输出频率必须达到上千或几千赫兹。

电主轴的工作原理电主轴是一种使用电能驱动的设备，其工作原理是通过电流产生的电磁力使其旋转，从而实现对工件的加工。

下面将详细介绍电主轴的工作原理。

电主轴由电机、电枢和主轴等部分组成。

电机是电主轴的动力源，它通过电源供电，并将电能转化为机械能。

通常情况下，电机采用直流电机或异步电机，其中直流电机根据不同的激励方式可分为直流制动电机、直流调速电机和直流无刷电机等。

在电主轴的工作中，电流首先通过电枢。

电枢是电主轴的旋转部分，它位于主轴内部，负责传递电流和转动能量。

电枢通常由电磁线圈和磁铁组成。

当电流通过电磁线圈时，会在电磁线圈周围产生磁场，同时与主轴内的磁铁相互作用，从而使电枢旋转。

电主轴的转动能量源于电流通过电磁线圈时产生的电磁力。

电流通过电磁线圈产生的磁场会与主轴内的磁铁相互作用，这种作用力会导致电枢旋转。

电磁力的大小与电流大小以及电磁线圈与磁铁的距离有关。

通常情况下，为了提高电主轴的转动能力，可以增大电流或减小电磁线圈与磁铁的距离。

除了电磁力，电枢还需要克服一些摩擦力和惯性力等外力，这些外力对电主轴的转动产生一定的影响。

为了减小这些外力对电主轴转动的影响，可以采取一些措施，如使用优质的轴承、减小电枢和主轴之间的间隙等。

电枢与主轴之间的转动传递通过轴承完成。

轴承不仅起到支撑和定位的作用，还可以减小因电枢与主轴之间的直接接触而产生的摩擦力。

通常情况下，电主轴采用高精度的精密轴承，以确保电主轴的稳定性和精度。

总结起来，电主轴的工作原理是通过电流通过电磁线圈产生的电磁力，使电枢与主轴产生相互作用，从而实现电主轴的转动。

电枢通过轴承与主轴相连，并通过电机的供电使电枢旋转。

电主轴的精度和稳定性取决于电磁力的大小以及电枢与主轴之间的间隙和摩擦力等因素。

电主轴的应用非常广泛，特别适用于需要高速、高精度加工的领域，如数控机床、电子设备制造等。

电主轴的工作原理具有简单、高效、可控性强等特点，因此在现代工业生产中得到了广泛的应用和发展。

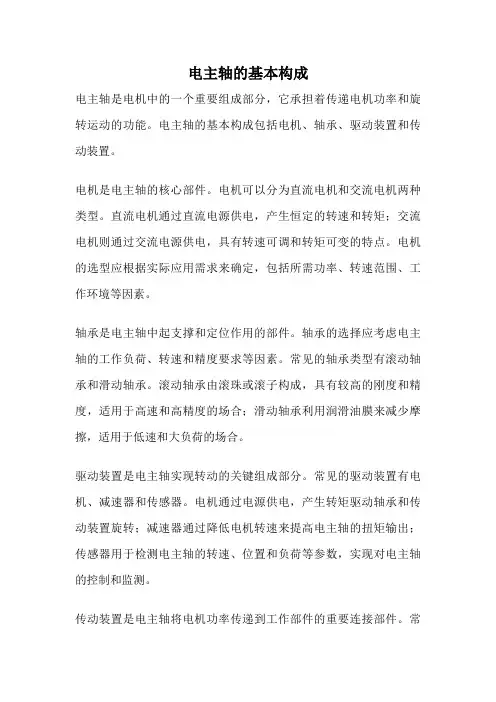

电主轴的基本构成电主轴是电机中的一个重要组成部分，它承担着传递电机功率和旋转运动的功能。

电主轴的基本构成包括电机、轴承、驱动装置和传动装置。

电机是电主轴的核心部件。

电机可以分为直流电机和交流电机两种类型。

直流电机通过直流电源供电，产生恒定的转速和转矩；交流电机则通过交流电源供电，具有转速可调和转矩可变的特点。

电机的选型应根据实际应用需求来确定，包括所需功率、转速范围、工作环境等因素。

轴承是电主轴中起支撑和定位作用的部件。

轴承的选择应考虑电主轴的工作负荷、转速和精度要求等因素。

常见的轴承类型有滚动轴承和滑动轴承。

滚动轴承由滚珠或滚子构成，具有较高的刚度和精度，适用于高速和高精度的场合；滑动轴承利用润滑油膜来减少摩擦，适用于低速和大负荷的场合。

驱动装置是电主轴实现转动的关键组成部分。

常见的驱动装置有电机、减速器和传感器。

电机通过电源供电，产生转矩驱动轴承和传动装置旋转；减速器通过降低电机转速来提高电主轴的扭矩输出；传感器用于检测电主轴的转速、位置和负荷等参数，实现对电主轴的控制和监测。

传动装置是电主轴将电机功率传递到工作部件的重要连接部件。

常见的传动装置有皮带传动、齿轮传动和蜗杆传动等。

皮带传动通过带动轮来实现功率传递，具有噪声低和传动比可调的优点；齿轮传动通过齿轮啮合来实现功率传递，具有传动效率高和传动精度高的特点；蜗杆传动由蜗杆和蜗轮组成，适用于大扭矩和低速传动。

除了以上基本构成部分，电主轴还需要考虑附件和冷却系统等辅助装置。

附件包括装夹装置、刀具和夹具等，用于固定工件和刀具，实现加工操作；冷却系统用于降低电主轴的工作温度，提高工作效率和寿命。

电主轴的基本构成包括电机、轴承、驱动装置和传动装置等。

电主轴的设计应根据实际需求来确定各个部件的参数和类型，以实现电主轴的高效、稳定和可靠工作。

在应用中还需要考虑附件和冷却系统等辅助装置，以满足特定的加工要求和工作环境。

只有合理选择和配置电主轴的各个组成部分，才能实现电主轴的良好性能和工作效果。

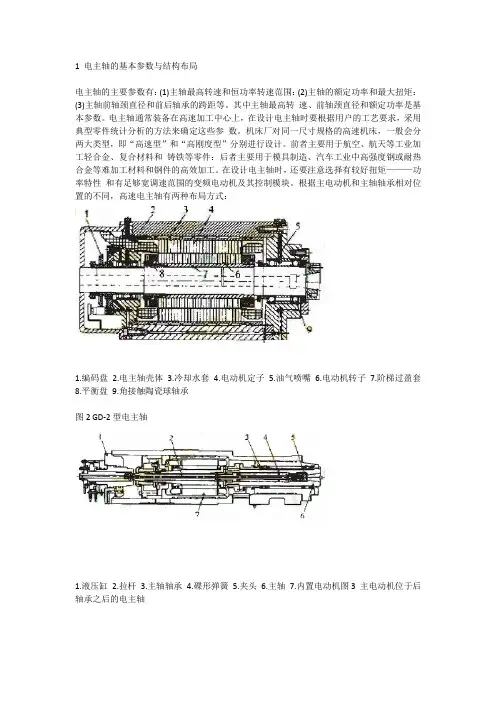

1 电主轴的基本参数与结构布局电主轴的主要参数有：(1)主轴最高转速和恒功率转速范围：(2)主轴的额定功率和最大扭矩：(3)主轴前轴颈直径和前后轴承的跨距等。

其中主轴最高转速、前轴颈直径和额定功率是基本参数。

电主轴通常装备在高速加工中心上，在设计电主轴时要根据用户的工艺要求，采用典型零件统计分析的方法来确定这些参数。

机床厂对同一尺寸规格的高速机床，一般会分两大类型，即“高速型”和“高刚度型”分别进行设计。

前者主要用于航空、航天等工业加工轻合金、复合材料和铸铁等零件：后者主要用于模具制造、汽车工业中高强度钢或耐热合金等难加工材料和钢件的高效加工。

在设计电主轴时，还要注意选择有较好扭矩———功率特性和有足够宽调速范围的变频电动机及其控制模块。

根据主电动机和主轴轴承相对位置的不同，高速电主轴有两种布局方式：1.编码盘2.电主轴壳体3.冷却水套4.电动机定子5.油气喷嘴6.电动机转子7.阶梯过盈套8.平衡盘9.角接触陶瓷球轴承图2 GD-2型电主轴1.液压缸2.拉杆3.主轴轴承4.碟形弹簧5.夹头6.主轴7.内置电动机图3 主电动机位于后轴承之后的电主轴主电动机置于主轴前、后轴承之间。

图2所示是我校研制的GD-2型高速电主轴，也是一般电主轴的基本结构形式。

其优点是主轴单元的轴向尺寸较短，主轴刚度高，出力大，较适用于中、大型高速加工中心，目前大多数电主轴都采用这种结构形式。

主电动机置于主轴后轴承之后，如图3所示，即主轴箱和主电动机作轴向的同轴布置(有的用联轴节)。

这种布局方式有利于减小电主轴前端的径向尺寸，电动机的散热条件也较好。

但整个主轴单元的轴向尺寸较大，常用于小型高速数控机床，尤其适合于模具型腔的高速精密加工。

有关电主轴前后轴承之跨距及主轴端部伸出量，应按静刚度和动刚度的要求进行计算。

·64··电主轴技术讲座·Seminar on Motorized Spindle第二讲!电主轴的基本参数与结构（一）LessonⅡMain Specifications and Structure of the Motorized SpindIe（l）周延祐李中行1 电主轴的基本参数电主轴的基本参数和主要规格包括：套筒直径、最高转速、输出功率、计算转速、计算转速转矩和刀具接口等。

其中计算转速又称额定转速，是指恒转矩驱动与恒功率驱动的交汇点，参见图1和图2。

它相当于图2中的A点，即小于计算转速时为恒转矩驱动，大于计算转速时为恒功率驱动。

计算转速转矩为转速小于和等于计算转速的转矩。

一般电主轴型号中含有套筒直径、最高转速和输出功率这3个参数。

表1列出了德国GMN公司用于加工中心和铣床的电主轴的型号和主要规格。

表1 德国GMN公司用于加工中心和铣床的电主轴的型号和主要规格主要型号套筒直径/mm最高转速/（r/min）输出功率/kW计算转速/（r/min）计算转速转矩/N·m润滑刀具接口HC120-42000/11120420001130000 3.5OL SK30HC120-50000/11120500001130000 3.5OL HSK-E25HC120-60000/5.512060000 5.5600000.9OL HSK-E25 HCS150g-18000/9150180009750011G HSK-A50 HCS170-24000/2717024000271800014OL HSK-A63HC170-40000/6017040000604000014OL HSK-A50/E50 HCS170g-15000/151701500015600024G HSK-A63 HCS170g-20000/1817020000181200014G HSK-F63 HCS180-30000/1618030000161500010OL HSK-A50/E50 HCS185g-8000/11185800011213053G HSK-A63 HCS200-18000/152001800015180080OL HSK-A63 HCS200-30000/1520030000151200012OL HSK-A50”E50 HCS200-36000/162003600016600029OL HSK-A50”E50 HCS200-36000/7620036000762500029OL HSK-A50”E50 HCS200-182000/152001200015180080G SK40HCS230-18000/152301800015180080OL HSK-A63 HCS230-18000/252301800025300080OL HSK-A63 HCS230-24000/182302400018315057OL HSK-A63 HCS230-24000/452302400045750058OL HSK-A63 HCS230-182000/222301200022240087G HSK-A63 HCS230-182000/252301200025300080G HSK-A63 HCS232-185000/9230150009122070G HSK-A63 HCS275-20000/6027520000601000057OL HSK-A63 HCS285-12000/3228512000321000306OL HSK-A100 HCS300-12000/3030012000301000286OL HSK-A100 HCS300-14000/2530014000251100217OL HSK-A63 HCS300-8000/303008000301000286G HSK-A100注：HCS—矢量驱动；OL—油气润滑；G—永久油脂润滑；SK—ISO锥度。

机床电主轴一、电主轴概述机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。

这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”(ElectricSpindle,Motor Spindle)。

二、电机内置及直接驱动好处：1、带轮或者齿轮传动会在高速下加剧振动，产生噪音影响加工效果。

2、高速加工需要快速准停，直接驱动会较少转动惯量。

3、电机内置可提高主轴刚度，提高了系统固有频率。

4、运行平稳，延长寿命。

5、结构简单紧凑，便于专业化生产。

三、原理1、电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。

2、电机的转子采用压配方法与主轴做成一体，主轴则由前后轴承支承。

电机的定子通过冷却套安装于主轴单元的壳体中。

3、主轴的变速由主轴驱动模块控制，而主轴单元内的温升由冷却装置限制。

4、在主轴的后端装有测速、测角位移传感器，前端的内锥孔和端面用于安装刀具。

四、结构图1、轴壳轴壳是高速电主轴的主要部件. 轴壳的尺寸精度和位置精度直接影响主轴的综合精度. 通常将轴承座孔直接设计在轴壳上. 电主轴为加装电机定子,必须开放一端. 大型或特种电主轴,可将轴壳两端均设计成开放型.2、转轴转轴是高速电主轴的主要回转主体. 它的制造精度直接影响电主轴的最终精度. 必须对转轴进行严格动平衡测试. 部分安装在转轴上的零件也应随转轴一起进行动平衡测试.3、轴承高速电主轴的核心支承部件是高速精密轴承. 轴承技术是超高速主轴系统的一项关键技术。

采用较多的轴承形式有1磁悬浮轴承、2动静压轴承、3和陶瓷球轴承。

因电主轴的最高转速取决于轴承的大小、布置和润滑方法,所以这种轴承必须具有高速性能好、动负荷承载能力高、润滑性能好、发热量小的优点。

4、定子与转子高速电主轴的定子由具有高导磁率的优质矽钢片迭压而成. 转子是中频电机的旋转部分,它的功能是将定子的电磁场能量转换成机械能. 转子由转子铁芯、鼠笼、转轴三部分组成. 五、精度保证电主轴内部高速电机的发热会引起主轴轴承温升从而影响精度与动平衡在安装之前确定主轴预紧力，以防止影响主轴刚度或者降低主轴精度为确定主轴轴承预紧力，进行了预紧力测试试验为保证主轴的动平衡，对主轴进行粗动平衡（不装定子）和精动平衡合理的控制轴承与端盖和主轴的配合间隙，为控制轴承与端盖轴承安装孔的间隙，将端盖内孔按轴承外环配镗保证间隙0—0.005 ，主轴轴承支撑径按轴承内环配磨间隙0.003—0.008 为确保调整垫两面的平行度，减少因调整垫不平行对主轴精度和预紧力的影响，调整垫配磨后，进行研磨，保证调整垫平行在0.002以内，内外调整垫差控制在0.055根据测量前轴承座实际深度，前轴承座孔组件实际高度，配磨法兰盘端面保证间隙0.04，对于主轴上旋转零件，加工时必须严格控制零件的端跳和径向跳动，控制主轴组件不平衡量G<=2 以内为控制主轴前后轴承温度，测量主轴静刚度，在不安装定子和转子情况下组装床头箱，进行运车试验为使定子顺利压入床头箱内，装配前将向体内涂抹润滑脂为解决转子热装问题，对转子进行加热试验为防止渗漏，对水套和定子进行打压试验主轴定子安装过程中冷却套与箱体之间是间隙配合，为保证定子安装时顺利滑入箱体，且不漏水，加工时将必须严格控制冷却套与箱体之间是间隙在0.02-0.04之间主轴转子安装过程中，由于其与主轴之间是过盈配合，转子需加热后热装在主轴上，如何解决转子热装问题，以及转子热装后主轴变形的问题是转子装配的关键安装完毕后检测热装后转子对主轴支撑轴线跳动是否<=0.04，为进一步减小电主轴不平衡量，定子热装主轴上后，对主轴组件进行精动平衡将电主轴安装在动平衡机上，调整电主轴平衡环上的螺钉，保证主轴组件的不平衡量G<=0.4六、电主轴常见故障分析1、电主轴出现故障大致可分为机械故障和电气故障两大类。

电主轴的工作原理电主轴是一种用于机床加工的关键部件，它能够实现高速旋转，并提供必要的切削力和转矩。

本文将详细介绍电主轴的工作原理，包括结构组成、工作过程和性能特点等方面。

一、电主轴的结构组成电主轴主要由机电、轴承、主轴、冷却系统和传感器等组成。

1. 机电：电主轴通常采用交流机电或者直流机电，其功率大小取决于加工需求。

机电通过提供旋转力矩来驱动主轴进行高速旋转。

2. 轴承：轴承用于支撑和定位主轴，保证其稳定运转。

常见的轴承类型有滚动轴承和滑动轴承，可根据加工需求选择合适的轴承。

3. 主轴：主轴是电主轴的核心部件，负责承载切削工具和传递切削力。

主轴通常由高强度合金钢制成，具有良好的刚性和耐磨性。

4. 冷却系统：电主轴在高速旋转过程中会产生大量热量，为了避免过热对加工质量的影响，需要配备冷却系统，通过循环冷却液来控制温度。

5. 传感器：传感器用于监测电主轴的转速、温度和振动等参数，以确保其正常运行并及时发现异常情况。

二、电主轴的工作过程电主轴的工作过程可以分为启动阶段、稳定运行阶段和住手阶段。

1. 启动阶段：当电主轴启动时，机电会提供足够的起动力矩，使主轴开始旋转。

同时，冷却系统开始工作，确保主轴的温度在安全范围内。

2. 稳定运行阶段：一旦电主轴达到设定的转速，进入稳定运行阶段。

此时，机电通过恒定的电流供应持续提供驱动力矩，主轴保持稳定的旋转速度。

3. 住手阶段：当加工任务完成或者需要住手电主轴时，机电会逐渐减小电流供应，使主轴逐渐减速住手。

冷却系统继续工作，将主轴冷却至安全温度。

三、电主轴的性能特点1. 高速旋转：电主轴能够实现高速旋转，提供足够的切削速度和切削力，适合于高效率的加工需求。

2. 高精度：电主轴采用精密轴承和优质材料制成，具有较低的振动和轴向偏移，可保证加工精度。

3. 高刚性：主轴采用高强度合金钢制成，具有良好的刚性和抗变形能力，可承受较大的切削力和转矩。

4. 自动监测：电主轴配备传感器，能够实时监测转速、温度和振动等参数，及时发现异常情况并采取相应措施。

电主轴结构电主轴是现代加工技术中的一种超精密机床主轴，广泛用于机械加工、汽车零件加工、光学加工、电子加工等领域。

电主轴本质上是一种集成式机电传动系统，由电机、主轴、轴承、冷却器、传感器等组成。

电主轴的质量、性能和稳定性直接影响到加工品质和加工效率。

下面就来简单介绍一下电主轴的结构。

1. 电机：电主轴的动力来源是电机，它可以是永磁同步电机、异步电机或直流电机。

电机必须要能够提供足够的动力和转矩，以便使主轴在高速、重负荷和连续工作状态下能够正常运转。

2. 主轴：主轴是电主轴的核心部分，它承载着工件和刀具，完成工件的切削加工过程。

主轴可以采用不同的加工方式，如铣床、车床、磨床、钻床等，因此主轴结构也有所不同。

主轴的材质通常为高强度合金钢或高速度钢，同时经过特殊的表面处理和热处理，在加工过程中能够耐高温、高速和高载荷。

3. 轴承：轴承是支撑主轴和工件的关键部件，它的质量和性能直接决定了电主轴的精度和寿命。

轴承通常采用高速、刚性和精密性强的角接触球轴承、高速铜壳涡流轴承、高速滚珠轴承等。

这些轴承具有自润滑、耐磨、精度高、速度快等优点，能够在高速、高温、高负荷、连续工作的环境下运行。

4. 冷却器：冷却器是电主轴的重要组成部分，它主要用于冷却轴承和主轴，降低摩擦产生的热量和保证电主轴的稳定运转。

冷却器通常采用空气冷却和水冷却两种方式，根据不同的加工环境和设备要求选择不同的冷却方式。

5. 传感器：传感器是电主轴中的重要组成部分，它主要用于监测和控制电主轴的运行状态。

常见的传感器有转速传感器、温度传感器、振动传感器和位移传感器等。

通过传感器获取数据，可以实时监测电主轴的转速、温度、振动和位置等参数，确保电主轴能够在合适的条件下进行加工工作。

综上所述，电主轴的结构复杂、精密度高、稳定性好，是现代制造业中不可或缺的一种精密加工设备。

电主轴在制造、加工领域的应用越来越广泛，其技术和研发方向也在不断发展，未来将有更多的新型电主轴出现。

电主轴详细参数及装置电主轴参数详解1、主轴产品名称由组成为:安装尺寸-类别代号-主参数-设计序列号安装尺寸：指主轴与机床或主机的配合尺寸，一般指外径。

类别代号反映产品的用途和特点，由2～4位英文字母组成，从前往后分别代表主轴驱动方式、应用领域、外形代号等含义。

2、应用方式说明：E ——内装电机驱动主轴，即电主轴M ——皮带或连轴器驱动主轴，即机械主轴3、应用领域说明C ——车床用主轴 X ——铣床用主轴 Z ——钻床用主轴 N ——拉辗用主轴M ——磨床用主轴S ——试验机用驱动主轴 L ——离心机用主轴 T ——特殊用图主轴4、外形代号说明F ——外形带法兰的主轴 H ——电机后置式主轴 Y ——其它异形主轴5、主参数说明主参数段由数字和一小写英文字母组成，总位数为3～4位，表示电主轴额定转速和润滑方式，转速以kr/min 表示；字母有g 、m 、a 等，分别代表油脂、油雾、油气等润滑方式。

6、设计序列号说明主轴代号最后一段为设计序号（可以没有），设计序号有1个英文字母或字母+数字组成，以A 、B 、C …（后述特殊字母除外）顺序英文字母表示。

举例说明： 180MCF05g-A安装尺寸——φ180 MCF ——车削机械主轴，带法兰结构最高转、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。

在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标等，要求技术交底。

管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。

电主轴系统Renaud(赫诺)——来自瑞士的优质电主轴一、加工中心用（镗铣、雕铣、车铣）电主轴本体直径：80-350mm额定功率：2-120kW最高转速：8000-50000rpm额定扭矩：1.0N.m—800N.m换刀方式：手动、气动、液压/BT、ISO、HSK、CAT、SK、ER等轴承润滑：油脂润滑、油气润滑其他配置：法兰、编码器、中心出水、端面环喷、温度传感器、位移传感器振动传感器、在线动平衡系统……（部分为可选配置）二、内、外径高速研磨电主轴本体直径：50-170mm额定功率：0.8-40kW最高转速：7000-150000rpm额定扭矩：0.05-50N.m换刀方式：手动、气动、液压/内螺纹、外锥面、BT、ISO、HSK、CAT、SK等轴承润滑：油脂润滑、油气润滑其他配置：法兰、编码器、中心出水、端面环喷、温度传感器、位移传感器振动传感器、在线动平衡系统……（部分为可选配置）三、雕刻机、雕铣机高速电主轴本体直径: 38-120mm额定功率：0.8-12kW最高转速：5000-70000rpm额定扭矩：0.5-5N.m换刀方式：手动、气动/ER、SK、BT、ISO、HSK等润滑方式：油脂润滑连接方式：夹持式其他配置：温度传感器、位移传感器、振动传感器……四、砂轮修整电主轴本体直径: 72mm额定功率：0.7kW最高转速：15200rpm额定扭矩：0.5N.m换刀方式：手动/DIA40润滑方式：油脂润滑连接方式：夹持式其他配置：温度传感器、位移传感器、振动传感器……五、部分特有电主轴特别注明：1、标准电主轴的电压为交流220V或380V。

电机有感应异步电机和永磁同步电机。

2、电主轴冷却方式有水冷、油冷、强制风冷、自然风冷等。

3、电主轴轴承有钢珠轴承、陶瓷复合轴承、空气轴承、动静轴承、磁浮轴承等。

4、正常情况下，电主轴均带有气密封、温度保护等功能。

5、电主轴可做成恒扭矩，也可做成低速恒扭矩、高速恒功率，还可做双速电机。
