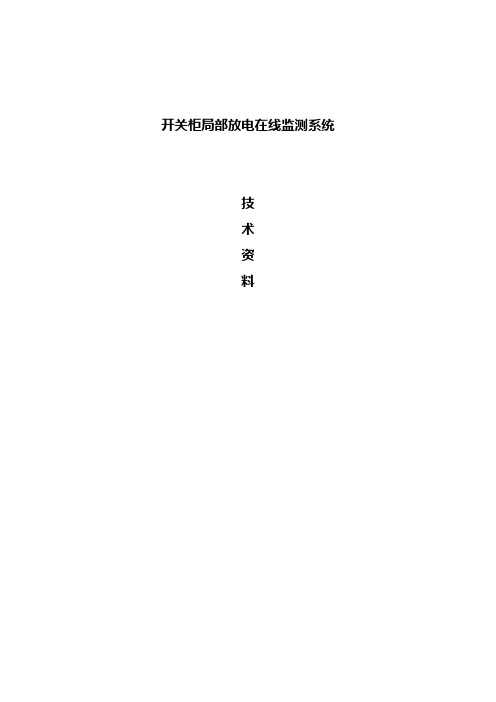

开关柜局部放电在线监测系统技术资料开关柜局部放电在线监测系统简介前言：高压开关柜是使用极广且数量最多的开关设备。
由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于10千伏及以上电压等级，造成的后果也很严重。
特别是小车式开关柜，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。
因此，迫切需要对开关柜实行状态检修，对设备运行状况进行实时在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时间和措施，减少停电时间和事故的发生，提高电力系统运行的安全可靠性及自动化程度。
高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。
本系统采用声电联合检测方法，即通过同时检测局部放电产生的暂态对低电压（TEV，国内俗称地电波）和超声波信号实现对开关柜绝缘状态的监测。
一、局放产生局部放电，是绝缘介质中的一种电气放电，这种放电仅限制在被测介质中一部分且只使导体间的绝缘局部桥接，这种放电可能发生或可能不发生于导体的邻近。
电力设备绝缘中的某些薄弱部位在强电场的作用下发生局部放电是高压绝缘中普遍存在的问题。
虽然局部放电一般不会引起绝缘的穿透性击穿，但可以导致电介质（特别是有机电介质）的局部损坏。
若局部放电长期存在，在一定条件下会导致绝缘劣化甚至击穿。
对电力设备进行局部放电试验，不但能够了解设备的绝缘状况，还能及时发现许多有关制造与安装方面的问题，确定绝缘故障的原因及其严重程度。
因此，对电力设备进行局部放电测试是电力设备制造和运行中的一项重要预防性试验。

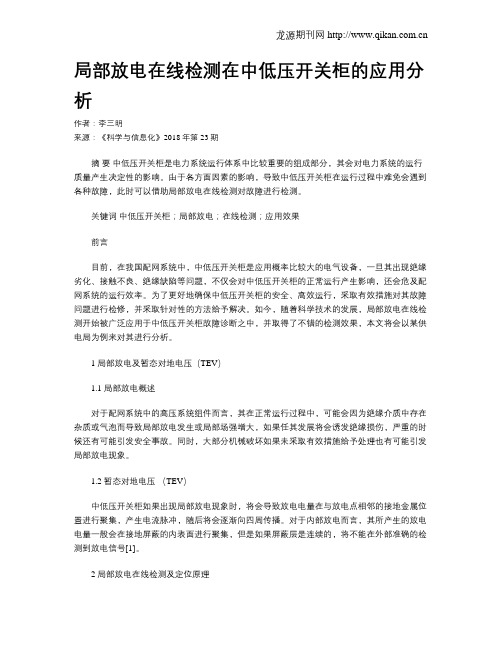

局部放电在线检测在中低压开关柜的应用分析作者：李三明来源：《科学与信息化》2018年第23期摘要中低压开关柜是电力系统运行体系中比较重要的组成部分，其会对电力系统的运行质量产生决定性的影响。
由于各方面因素的影响，导致中低压开关柜在运行过程中难免会遇到各种故障，此时可以借助局部放电在线检测对故障进行检测。
关键词中低压开关柜；局部放电；在线检测；应用效果前言目前，在我国配网系统中，中低压开关柜是应用概率比较大的电气设备，一旦其出现绝缘劣化、接触不良、绝缘缺陷等问题，不仅会对中低压开关柜的正常运行产生影响，还会危及配网系统的运行效率。
为了更好地确保中低压开关柜的安全、高效运行，采取有效措施对其故障问题进行检修，并采取针对性的方法给予解决。
如今，随着科学技术的发展，局部放电在线检测开始被广泛应用于中低压开关柜故障诊断之中，并取得了不错的检测效果，本文将会以某供电局为例来对其进行分析。
1 局部放电及暂态对地电压（TEV）1.1 局部放电概述对于配网系统中的高压系统组件而言，其在正常运行过程中，可能会因为绝缘介质中存在杂质或气泡而导致局部放电发生或局部场强增大，如果任其发展将会诱发绝缘损伤，严重的时候还有可能引发安全事故。
同时，大部分机械破坏如果未采取有效措施给予处理也有可能引发局部放电现象。
1.2 暂态对地电压（TEV）中低压开关柜如果出现局部放电现象时，将会导致放电电量在与放电点相邻的接地金属位置进行聚集，产生电流脉冲，随后将会逐渐向四周传播。
对于内部放电而言，其所产生的放电电量一般会在接地屏蔽的内表面进行聚集，但是如果屏蔽层是连续的，将不能在外部准确的检测到放电信号[1]。
2 局部放电在线检测及定位原理如果中低压开关柜在运行过程中发生接地绝缘局部放电现象时，将会在接地金属壳与导电系统之间出现电容性的放电电量，其持续时间比较短，通常情况下只有几纳秒而已，而且所产生的放电量一般只有几兆分之一库伦。
在这样的情况下，只能把被检测的设备看作为传输线，而不能看作为一个整体。

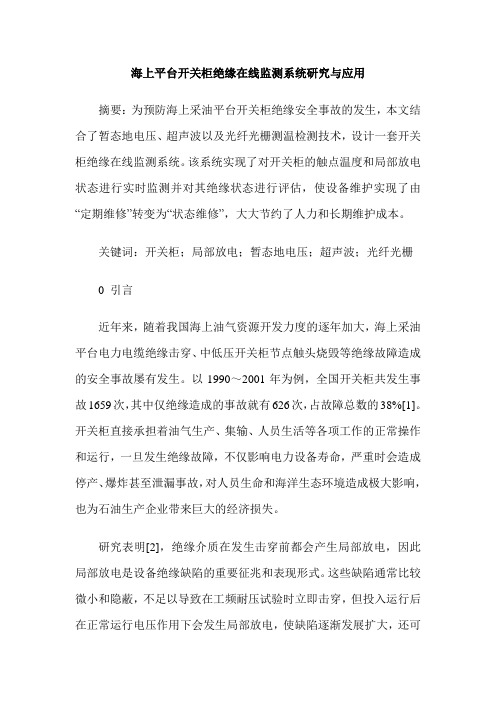

海上平台开关柜绝缘在线监测系统研究与应用摘要：为预防海上采油平台开关柜绝缘安全事故的发生，本文结合了暂态地电压、超声波以及光纤光栅测温检测技术，设计一套开关柜绝缘在线监测系统。
该系统实现了对开关柜的触点温度和局部放电状态进行实时监测并对其绝缘状态进行评估，使设备维护实现了由“定期维修”转变为“状态维修”，大大节约了人力和长期维护成本。
关键词：开关柜；局部放电；暂态地电压；超声波；光纤光栅0 引言近年来，随着我国海上油气资源开发力度的逐年加大，海上采油平台电力电缆绝缘击穿、中低压开关柜节点触头烧毁等绝缘故障造成的安全事故屡有发生。
以1990～2001年为例，全国开关柜共发生事故1659次，其中仅绝缘造成的事故就有626次，占故障总数的38%[1]。
开关柜直接承担着油气生产、集输、人员生活等各项工作的正常操作和运行，一旦发生绝缘故障，不仅影响电力设备寿命，严重时会造成停产、爆炸甚至泄漏事故，对人员生命和海洋生态环境造成极大影响，也为石油生产企业带来巨大的经济损失。
研究表明[2]，绝缘介质在发生击穿前都会产生局部放电，因此局部放电是设备绝缘缺陷的重要征兆和表现形式。
这些缺陷通常比较微小和隐蔽，不足以导致在工频耐压试验时立即击穿，但投入运行后在正常运行电压作用下会发生局部放电，使缺陷逐渐发展扩大，还可以使放电所产生的电荷在固体绝缘表面逐渐积累，导致电场分布严重畸变。
影响海上平台开关柜局部放电的因素主要有以下几点：（1）微粒及异物的影响。
现场安装条件所致设备内部的微粒及异物，在电压作用下获得电荷并发生移动，能在接地外壳和高压导体之间跳动，从而发生局部放电。
（2）接触不良的影响。
一方面，自由微粒附着主触头表面使接触电阻增大，而发热烧损。
另一方面，随着设备长时间运行，在电弧的作用下主触头易发生烧损。
（3）潮湿的影响。
海上平台的突出特点为湿度和盐度较高，当温度下降时水蒸气出现的凝露，结合其他混合物会影响介质表面的导电性，促使介质老化或直接引发故障。
基于TEV法的开关柜局部放电在线监测终端延野;钱勇;曹亮;舒博;杨凯;许永鹏【摘要】Intellectualization,low cost and easy hot-line installation is the development direction of on-line partial discharge monitoring for switch cabinets of power distribution networks.This paper develops a portable on-line partial discharge terminal for switch cabinets.Based on the transient earth voltage method,the monitoring terminal realizes real-time display and human-computer interaction.It has wide universality,for it can work independently or can be expanded according to the number of monitored objects to complete networking on its own.We adopt ZigBee wireless ad hoc network technology to provide data upload channels so as to realize data communication with the monitoring computer at the station.%智能化、低成本、易带电安装是配电网开关柜局放在线监测的发展方向.设计了一种便携式开关柜局放在线监测终端.基于暂态地电压法,实现了实时显示和人机交互,可独立工作,也可根据监测对象数目扩展,自行组网,通用性强.采用ZigBee 无线自组网技术,提供数据上传通道,实现与站内监控计算机的数据通信.【期刊名称】《电气自动化》【年(卷),期】2017(039)004【总页数】4页(P115-118)【关键词】暂态地电压;开关柜;局部放电;在线监测;ZigBee【作者】延野;钱勇;曹亮;舒博;杨凯;许永鹏【作者单位】上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;国网上海市电力公司调度控制中心,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240【正文语种】中文【中图分类】TM72开关柜城市配电网的关键电气设备，其运行的可靠性直接关系到配电网的安全与稳定。
开关柜、GIS带电检测技术考试试题及答案一、填空题1、开关柜局部放电产生的原因是介质内部或表面的电场强度过高。
2、按照检测信号或诊断依据的不同，GIS局部放电检测与诊断方法包括脉冲电流法、特高频法、超声波法。
3、根据国家电网公司发布的《电力设备带电检测技术规范（试行）》，超声波局放检测周期包括半年至1年、投运后、必要时。
4、GIS局部放电会产生声波，包括纵波、横波和表面波。
5、局部放电既是设备故障的征兆，也是造成绝缘劣化的重要原因二、单相选择题1、开关柜超声波局放检测正常状态信号值应不大于 C 。
A、6dBB、7dBC、8dBD、9dB2、开关柜暂态地电压局放检测信号相对值大于 B ，可判断为异常状态。
A、15dBB、20dBC、25dBD、30dB3、属于超声波检测法检测频带的是 C 。
A、500Hz-1000HzB、2000Hz-5000HzC、20kHz-200kHzD、300MHz-3000MHz4、开关柜暂态地电压检测相对值是指被测设备数值与 A 之差。
A、环境数值B、理论数值C、相邻开关柜检测数值D、额定负荷下检测数值5、特高频传感器放置于下列哪个部位无法测到特高频信号 DA、盆式绝缘子B、观察窗C、互感器引线盘D、波纹管三、判断题1、环境温湿度与负荷水平对开关柜局部放电存在一定影响。
（√）2、对于开关柜内瓷绝缘子表面放电缺陷，暂态地电压检测比超声波检测更有效。
（×）3、采用暂态地电压检测法检测开关柜局部放电时，应将TEV传感器紧贴开关柜柜门。
（√）4、超声波检测法信号传播过程衰减大。
（√）5、GIS超声波检测法对自由颗粒缺陷的检测灵敏度较低。
（×）四、问答题1、根据国家电网公司发布的《电力设备带电检测技术规范（试行）》，暂态地电压检测原理是什么？答：局部放电发生时，在接地的金属表面将产生瞬时地电压，这个地电压将沿金属的表面向各个方向传播。
通过检测地电压实现对电力设备局部放电的判别和定位。
特高频法在高压开关柜局部放电带电检测中的应用摘要：在当前的现场工作中，测试人员通过对高压开关柜的现场检测，可以做到在设备保持运行状态的同时，可以发现设备内部各种类型的缺陷。
然后，通过分析不同类型和严重程度的缺陷，可以有效地采取各种措施，以保持设备的稳定运行。
目前，在实时检测领域，应用较多的方法有:瞬态接地电压法(TEV法)、超声波检测法等。
随着经验的积累和时间的推移，测试人员后来发现，有时这两种方法并不能有效地发现放电现象。
经过技术的不断发展，试验人员发现，超高频方法对于高压开关柜局部放电现象的发现和判断也是非常有效的。
关键词：局部放电；高压开关柜；带电检测；应用；高压开关柜作为一种非常常见的电气设备，目前在世界电力系统中得到了广泛的应用。
开关柜内的电气设备经过长时间的运行，如柱式绝缘子、接地开关、电力电缆等，由于磁场、电场等因素的影响，会导致其绝缘老化、强度降低，造成局部放电。
进入21世纪以来，现场检测技术在各个方面得到了广泛的应用，现场检测取代停电检测已成为必然趋势。
一、特高频局部放电检测的原理电力设备局部放电是指电力设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其他位置。
特高频局部放电检测技术是基于探测局部放电所发出的电磁波信号，局部放电过程中将产生很陡的脉冲电流，其快速上升时间小于1 ns，并向四周辐射出频率高达数GHz电磁波。
特高频检测是通过UHF传感器检测特高频电磁波(频率范围300~3 000 MHz)信号，从而获得局部放电信息，通过分析相关信息，给出判断结论。
根据现场设备情况不同，可以采用内置式特高频传感器或外置式传感器。
二、传统高压开关柜带电检测技术的基本原理目前，高压开关柜实验中，应用较为普遍的带电检测试验主要有：暂态地电压局放检测、超声波局放检测。
将两种测试数据与其他背景监测数据相结合，对数据进行整理分析，完成设备评估，延长设备测试周期；如果提前发现了设备的潜在缺陷，就可以针对性的采取相关对策，预防事故，保持设备稳定运行。
TEV、UT、UHF技术在开关柜局部放电检测中的应用欧阳进;张蓝宇;邹磊;龚鹤腾;李欣【摘要】针对10 kV开关柜局部放电问题,为排除干扰,准确判断开关柜局部放电类型和放电点位置,提出采用暂态地电位(transient earth voltage,TEV)、超声波(ultrasonic test,UT)、特高频(uhra high frequency,UHF)技术进行联合检测的方法,并在现场实测工作中进行了应用和验证.结果表明:该联合方法对开关柜设备缺陷的检测与定位非常有效,提高了开关柜局部放电检测的准确性和有效性.【期刊名称】《宁夏电力》【年(卷),期】2017(000)001【总页数】5页(P39-43)【关键词】带电检测;开关柜;特高频检测;超声波检测【作者】欧阳进;张蓝宇;邹磊;龚鹤腾;李欣【作者单位】国网湖南省电力公司长沙供电公司,长沙410007;国网湖南省电力公司长沙供电公司,长沙410007;国网湖南省电力公司长沙供电公司,长沙410007;国网湖南省电力公司长沙供电公司,长沙410007;国网湖南省电力公司长沙供电公司,长沙410007【正文语种】中文【中图分类】TM83电气设备的长期运行或者不正常运行，内部绝缘可能会发生某种劣化，在高电压和电场环境下，绝缘性能将逐步下降，严重时会导致局部放电，甚至发生绝缘击穿和损坏。
一旦设备发生损坏，轻者对电力系统造成设备故障损失，重者造成人员事故甚至整个电网的崩溃，发生大面积停电，给社会带来巨大的经济损失。
因此，电气设备的状态，尤其是绝缘状况，急需电力人员第一时间掌握［1-2］。
10 kV金属封闭式开关柜因其操作方便、运行可靠、占地较小等优点在变电站广泛使用，其安全运行直接影响整个变电站乃至地区的电能质量和供电可靠程度。
仅仅依靠传统的预防性试验、耐压试验（此方法还会对绝缘材料的性能有一定的损伤）和巡视检查等办法［3-4］，并不能及时准确地掌握设备内部的一些局部放电缺陷。
开关柜局部放电检测定位技术应用导则（试行）目录1、总则 (3)2、适用范围 (3)3、定义 (3)3.1带电设备 (3)3.2局部放电 (3)3.3在线监测 (4)3.4离线监测 (4)3.5 暂态对地电压 (4)3.6 超声波 (4)3.7dB(分贝) (4)3.8 背景干扰水平 (4)3.9 放电脉冲数 (4)3.10 局部放电定位 (4)3.11 严重程度 (4)3.12局放检测 (4)4、引用标谁 (5)5. 基本要求 (5)6．基本原理 (5)6.1局部放电 (5)6.2超声波 (6)6.3TEV (6)6.4超声波技术与TEV技术在使用上的差异 (8)7、现场测试 (8)7.1仪器操作细则 (8)7.2现场测试及测试点的选取 (8)7.3数据记录 (10)7.4测试流程 (11)7.5数据判断 (12)8．暂态地电波局部放电监测周期 (14)9、干扰 (15)9.1现场的干扰 (15)9.2干扰的来源 (15)9.3区分干扰的办法 (16)附录一：《开关柜局部放电检测记录表》 (18)1、总则本导则主要适用于利用暂态对地电压（TEV）和超声波（Ultrasonic）检测技术对运行中的配电设备（10kV金属铠装式空气绝缘开关柜或其他类似设备）进行在线局部放电检测定位以预防潜在故障的工作。
本导则内容结合便携式局部放电声电波检测仪UltraTEV Plus和局部放电定位仪PDL1编写。
本标准适用于电力行业中具有电流、电压导致局部放电的金属封闭开关设备。
电力用户对带电设备进行局部放电检测时，可参照本标准执行。
各电力公司、供电企业以及相关发电企业范围内的开关柜设备局部放电检测可参照本规范执行。
注：1）只要设备内由局部放电产生的暂态对地电压（TEV）信号不被金属封闭外壳所完全屏蔽的设备，均属于有效的检测对象，例如金属封闭开关柜、环网柜、电缆分支箱、电缆中间箱及电缆终端箱等。
2）本标准仅对电压等级为3～35kV的设备进行规定。
探讨局部放电在线检测应用在中低压开关柜检测中的效果作者：茅雷来源：《科技与创新》 2015年第23期茅雷（江苏省电力公司南通供电公司，江苏南通226006）摘要：如果配网系统出现局部放电的情况，就会导致中低压开关设备绝缘受到一定程度的损坏。
因此，应用相关技术加强对中低压开关柜局部放电的检测具有非常重要的现实意义。
简要探讨了应用暂态对地电压测试技术（TEV）检测中低压开关柜局部放电情况的相关操作和检测效果，以期为日后应用中低压开关设备局部放电检测技术提供参考。
关键词：配网系统；局部放电；中低压开关柜；检测效果中图分类号：TM591文献标识码：ADOI：10.15913/ki.kjycx.2015.23.157目前，中低压开关柜是我国配网系统中普遍应用的一种重要电气设备。
如果设备存在绝缘劣化、绝缘缺陷、接触不良等问题，就会严重威胁开关柜的运行安全。
在这些问题中，绝缘方面的问题是引发安全事故的主要原因。
鉴于此，应用科学技术检测中低压开关柜的局部放电情况对保证电气设备的运行安全有非常重要的意义。
检测电气设备存在的局部放电情况可以预防设备在运行过程中发生的故障。
1局放定位测试技术及原理1.1暂态对地电压（TEV）技术在电气设备运行过程中，如果出现局部放电的情况，放电量通常是先聚集在与接地位置相邻的接地金属上形成对地电流，然后再通过电气设备表面的金属来传播。
当发生内部放电的情况时，放电量往往是先聚集在接地屏蔽的内表面上。
当屏蔽层处于连续状态下时，则无法检测到电气设备外部的放电信号。
但是，一般情况下，在垫圈连接处、绝缘部位、电缆绝缘终端等部位，会因为屏蔽层破损而出现信号不连续。
这样，局部放电所产生的高频信号就会直接传输到电气设备的屏蔽外壳上。
因此，当出现局部放电的情况时，所产生的电磁波可以直接凭借金属箱体的接缝或者气体绝缘开关的衬垫传出，然后借助设备的金属箱体外表面实现持续性传播。
在这个过程中，对地也会产生一定的暂态电压脉冲信号，所以，可将其称为暂态对地电压。
开关柜在供配电系统中占据着十分重要的地位，其运行可靠性直接影响供电系统的安全性。
开关柜在运行中，由于不可避免地受到电、热、机械和环境等各种因素的影响，其绝缘介质不断劣化，使运行状态不佳，甚至发生各种故障，引起局部乃至大面积停电，造成巨大的直接和间接经济损失和社会影响。
导致绝缘介质劣化的原因较多，如长时间的强电场产生的电离腐蚀，机械高频振动造成的绝缘磨损，热效应引起的介质老化分解以及绝缘受潮等。
绝缘介质劣化，性能降低以至于绝缘击穿有一个发展过程，这就使绝缘在线监测具有现实有效意义。
国电西高研发的开关柜局放在线监测系统采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的高速DSP数字处理技术及软件处理技术使我们的监测系统采集速度快准确，是电力系统开关柜局放在线监测最经济可靠的解决方案。
二、局放监测单元局放监测单元采用的密封箱，监测单元内布置有高速数据采集模块、电源模块、信号滤波模块、嵌入式计算机模块及相关辅助单元和接口。
1、采集单元性能指标，如下：输入通道：2路同步（可以扩展至16通道），单端接地方式带宽限制：100k--100MHz的模拟输入带宽可选采样速率：100MS/s单次采样触发方式：外触发或电源触发供电电源：220VAC额定功率：10W工作温度：-20℃~75℃通信协议：TCP/IP网络协议2、传感器类型：TEV信号采集：电容耦合频率范围：3M~60MHz测量范围：0~60dB/mV;三、硬件使用说明局部放电在线监测系统硬件的具体操作步骤：a．在使用前应确保系统各个模块连线正确。
具体连线：分别从每一相的接地传感器防水接头用同轴电缆线引出信号线分别连接在采集单元侧面板上的对应各个口。
接好相应的光纤接口或网口。
连接好电源线b．数据服务器的安装在标准机柜上注意数据服务器一定要与检测装备在同一局域网内，即用同一网关。
c．当外部接线完成后，仔细检查一遍，以免出现短路情况。
接通电源开始进行工作。
如果有条件，建议普通笔记本先连上网线，用简单的测试程序先与测试一下，网络和设备是否正常工作。
d．启动数据服务器，正常开机后，相应程序会自动启动，这时整个系统已处于正常工作状态。
e．当数据服务器采集命令发出后，检测装备会给服务器发送数据。
表明检测装备正常工作，数据服务器开始采集。
四、系统软件使用1 主运行模块1.1 概述主运行模块是整个局部放电在线监测系统的系统参数值、人机交互操作、图谱分析等功能的主界面。
1.2 功能简介主运行模块的主要功能有：1）系统参数：包括实时数据保存间隔、历史数据保存时间、启动画面、告警方式、告警时间、校时方式和校时间隔等参数；2）以图形或者数据方式显示变电站运行工况：比如一次系统图接线图、各路馈线放电数据及其图谱等；3）对各间隔层设备的操作：读或整定定值、对时等；4）对故障进行处理：事故推画面、遥信变位清闪、停止声音告警和告警消息的处理等；5）显示典型图谱，实现现场放电图谱进行对照;1.3 界面点击桌面上的“局放在线监测系统”应用程序，首先弹出主界面如图3-1所示：图3-1 主界面1.4 操作1.4.1运行参数设置在主界面上点击按钮图标“运行参数设置”; 首先弹出“用户操作权限认证”界面，如图3-2所示；通过权限认证后，弹出如图3-3所示的界面。
图3-2用户操作权限认证界面图3-3运行参数设置界面各个运行参数的具体含义为：初始化屏蔽告警时间：是指系统启动时，多长时间内的告警信息不做处理；启动画面：设置人机交互子系统首先打开的监控组态画面；实时数据保存间隔时间：是指保存遥测间隔时间，如果间隔10分钟，则每个小时的整点、10分、20分、30分、40分、50分都保存一次数据；如果间隔15分钟，则每个小时的整点、15分、30分、45分都要保存一次数据。
自定义年限：是指设置历史数据库中的数据能保存的最长时间；画面闪烁：选择“一直闪烁，直到清闪”是指画面的图元相关联的设备发生变位后，一直闪烁，直到操作员动作后才清除；选择“自定义时间”，是指发生变位后，在自定义的时间后清除闪烁；校时：下行校时是指将PC侧的系统时间发送给下属装置；上行校时是指通过向装置发送取时指令，更改PC机的系统时间；语音告警时间：“一直播放语音”是指产生语音告警后，直到操作员操作后才消除告警；“自定义时间”是指产生语音告警后，在自定义的时间后自动消除语音告警。
文本转语音模式：但选中时，系统自动将告警信息文本按照语音方式播出；如果不选中，则按照参数配置中相应的告警语音文件播出；安全天数：设置安全运行起始日期；程序运行态：选中该项，表示不能进行画面进行编辑操作；未选中则可以进行画面组态操作。
1.4.2设备定值参数在主界面上点击按钮图标“设备定值参数”; 首先弹出“用户操作权限认证”界面，如图3-4所示，Admin不能操作设备定值，下面时间是指本次验证通过后，多长时间内不用再验证用户权限，目的是避免需要频繁操作时，不用每次都验证权限，减少操作。
通过权限认证后，弹出如图3-5所示的界面。
图3-4 验证设置定值操作权限界面图3-5 定值操作界面先选择通道，再选择设备，点击“读取定值”按钮，定值读出来后；先选择需要新修改定值项，修改后点击“预置定值”，收到成功后，再点击“写定值”。
1.4.3 TEV局放装置点击右侧工程目录树，点击“TEV装置进入下级界面如图3-6所示：图3-6TEV局放装置图每一个指示灯表示当前传感器运行状态，每个传感器共分为五种状态，其分别为灰色、绿色、黄色、橙色和红色。
灰色：表示传感连接异常，采样值太小；绿色：表示传感器运行正常；黄色：表示该传感器所在位置的放电峰值超过警戒门限，应该对该位置进行关注。
橙色：表示该传感器所在位置的放电峰值比较高，超过了定值中的过高门限，加强对该位置进行巡检，提高关注度；红色：表示该传感器所在位置的放电峰值很高，已经超高告警门限，加强对该位置进行巡检，提高关注度；1.4.4 历史数据查询在主界面上点击按钮图标“历史数据查询”，可以查看历史任意时段历史数据及曲线，便于查看各个传感器放电发展趋势，便于及时准确的把握传感器运行状况。
相关具体操作说明请参见第3部分“历史数据”。
1.4.5 典型图谱样本在主界面上点击按钮图标“典型图谱样本”，进入下级界面如图3-7所示：图3-7 典型图谱样本先选择类型，每种类型下有各种信号源采集的典型放电类型图谱。
1.4.6 退出系统在主界面上点击按钮图标“退出系统”，先进入“权限认证”界面，权限认证通过后方可退出系统。
2 通讯模块2.1 概述通讯模块是整个系统实现底层通讯的核心模块，是连接物理通讯通道和其它子模块的桥梁。
这个模块的主要功能是对各种物理通讯通道进行数据读写、通过相应的通讯规约处理从间隔层的各种智能装置采集的数据以及向其它系统转发数据，同时通讯子模块应具有用户交互的能力，以便用户能方便查看各个物理通讯通道的状态，以及通讯过程中的源码和各个设备的实时数据。
2.2 功能简介通讯模块的主要功能如下：与间隔层各智能设备(IED)之间通讯；将变电站数据转发给其它第三方系统；查看各个通道的通讯源码和各设备的实时数据；手工置数；清理置数。
2.3 界面在菜单栏中点击通讯按钮进入通讯模块的主界面如图3-8所示：图3-8 通讯子系统主界面界面的左边区域为“通道信息”区，用于显示所有的通道及每个通道所连接的设备的名称；界面的右边区域为“数据显示”区，用于显示三个部分的信息：通道的源码信息、每个通道下的设备的数据信息（遥测、遥信）、告警事件（显示这个模块运行的一个基本信息以及设备上送的遥信变位和放电信息）。
2.2 操作1）显示原码信息在“通道信息“选择一个通道，并单击“显示/停止”按钮，在“数据显示”区中的“源码显示”页面中显示该通道传输的源码信息（包括：收码和发码信息）；2）显示实时数据选择通道下的一个设备，在“数据显示”区中的“实时数据”页面中显示该设备的实时数据信息（包括：遥测、遥信数据信息）；3）清除“源码显示”页面中的内容在“数据显示”区中的“源码显示”页面中单击“删除”按钮，页面中的内容则被清除；4）保存源码信息在“数据显示”区中的“源码显示”页面中单击“保存”按钮，弹出如图3-9界面的保存文件对话框。
其内容保存为*.txt的文件格式；图3-9 保存源码对话框清除告警信息在“数据显示”区中的“告警显示”页面中单击“删除”按钮，页面中的告警信息则被清除；关闭通讯程序通过窗口上的X按键，只能将通讯程序隐藏；通过“文件”下的“关闭”程序，则会将整个通讯模块关闭，如果不允许这个模块，将不能正常与设备或调度通讯。
3 历史数据3.1 概述本模块实现根据通道、设备和时间范围对遥测、放电信息、遥信告警、短信发送等信息进行查询及分析功能，并将查询结果输出到打印机。
具有界面美观、操作简便、快速等特点。
3.2 功能简介历史数据查询模块为快速查询该系统中相关信息而设计。
集简便、快速、适用于一体，具有以下功能：1）查询、显示和打印遥测历史数据查询，显示历史曲线，并对历史数据进行分析；2）查询、显示和打印放电数据，并对放电图谱进行分析；3）查询、显示和打印告警数据；4）查询、显示和打印短信数据。
3.1 概述本模块实现根据通道、设备和时间范围对遥测、放电信息、遥信告警、短信发送等信息进行查询及分析功能，并将查询结果输出到打印机。
具有界面美观、操作简便、快速等特点。
3.2 功能简介历史数据查询模块为快速查询该系统中相关信息而设计。
集简便、快速、适用于一体，具有以下功能：1）查询、显示和打印遥测历史数据查询，显示历史曲线，并对历史数据进行分析；2）查询、显示和打印放电数据，并对放电图谱进行分析；3）查询、显示和打印告警数据；4）查询、显示和打印短信数据。
3.3 界面在系统操作主界面上点击按钮图标“历史数据”，进入历史数据界面如图3-10所示：历史数据查询模块分为四个部分：历史数据、放电数据、告警数据以及短信数据。
历史数据：按照通道、设备和遥测数据类型分类查询，可以进行日、月和年查询,查询后以表格和曲线显示，以便进行分析。
放电数据：按照通道、设备类型查询，显示该设备在一定时间范围内放电信息。
3）告警数据：按照通道、设备和告警类型查询（遥信告警、遥测超限、定值操作、遥控和其他操作），查询出一定时间范围内的告警信息。
4）短信数据：查询短信发送状态信息。
图3-10 历史数据主界面3.4 操作历史数据在历史数据查询界面点击“历史数据”按钮，弹出如图3-11界面所示：图3-11历史数据查询界面单击下拉框选择通道、设备和数据类型；单选查询类型:年查询、月查询和日查询。
